🖥️ 第 15 章：PCB：新建 PCB 与绘制板框
🖥️ 嘉立创EDA 专业版快速入门 · 第 15 / 24 章
🗨️ 板框就是板子的"边界线"——所有元件和走线都必须待在它里面，工厂也按它来切割。
这一章在干嘛？ 本章讲新建 PCB 的两种方法，以及绘制和编辑板框。板框是 PCB 设计真正的第一步。
方法一：从顶部菜单新建

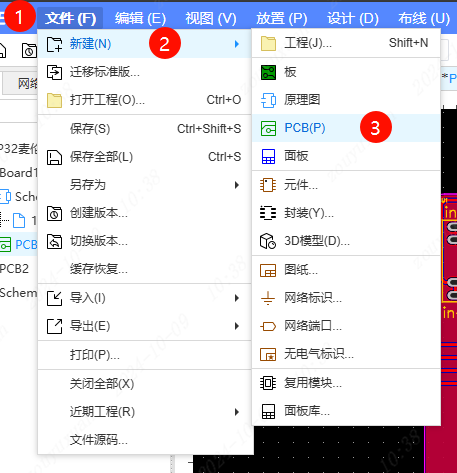

点击 文件 → 新建 → PCB。
方法二：在工程树上右键新建

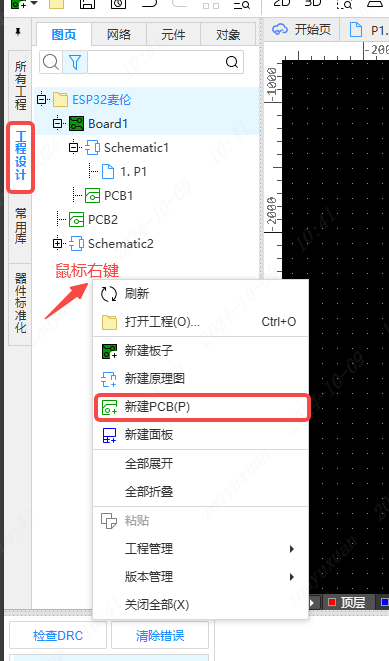

在工程设计的图页下鼠标右键，点击「新建 PCB」。
板子外的 PCB：设置归属

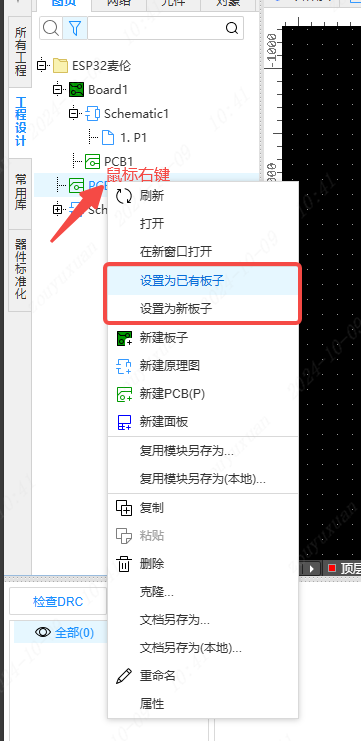

可以在板子外的 PCB 上鼠标右键，选择「设置为已有板子」或「设置为新板子」。
和原理图一样，PCB 也有"板子内外"的坑 如果转 PCB 时（第 14 章）总是找不到目标，或者导入后对不上，检查一下这个 PCB 文件是不是处于"板子外"状态。PCB 和原理图必须属于同一个板子，才能互相转换。
绘制板框

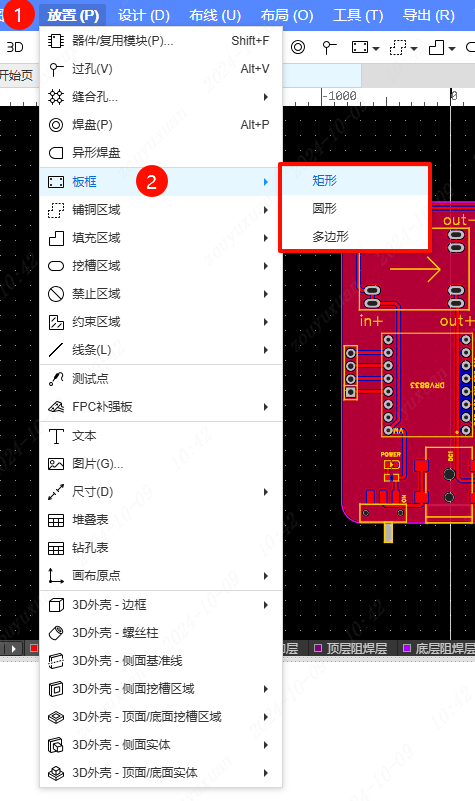

点击顶部菜单栏 放置 → 板框，选择需要绘制的板框外形。
板框外形通常有这几种：
| 外形 | 适用 | 说明 |
|---|---|---|
| 矩形 | 绝大多数板子 | 最常用，也最便宜（拼版利用率高） |
| 圆角矩形 | 需要手持/外露的板子 | 四个角倒圆角，不割手 |
| 圆形 | 圆形灯板、徽章 | 注意拼版时会有材料浪费 |
| 多边形 / 自定义 | 有结构限制的板子 | 用折线画轮廓，再转换为板框 |
板框画在哪个层？ 板框（Board Outline）是独立的板框层，不是普通的布线层。用「放置 → 板框」命令画出来的线会自动在正确的层上。不要自己拿普通线条在别的层画一圈冒充板框——软件不认，导出的 Gerber 也不对。
编辑板框属性

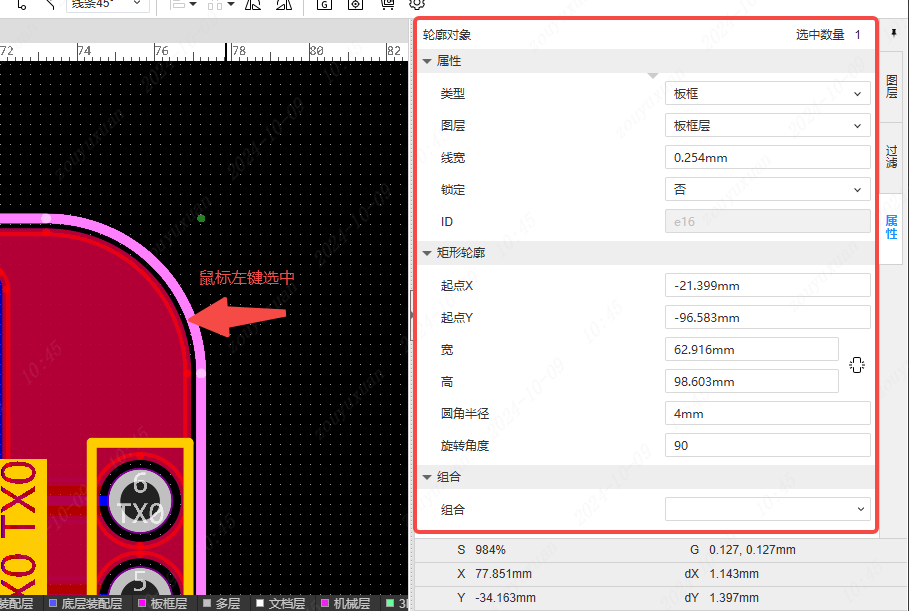

对于已经绘制好的板框，可以鼠标左键选中板框，在右侧面板的属性栏中对板框进行调整。
用数值输入来定尺寸 和专业封装一样，不要靠拖鼠标定板框大小。选中板框后在右侧面板直接输入宽度、高度、圆角半径、坐标，精确可控。比如要做一块 50mm × 30mm 的板子，直接输入 50 和 30 即可。
板框尺寸怎么定
板子做多大，取决于三件事：
| 因素 | 说明 |
|---|---|
| 元件数量与大小 | 最直接的约束，先粗估元件总面积，再乘 1.5~2 倍（要留走线空间） |
| 安装空间 | 外壳/结构决定的最大尺寸，通常是最硬的约束 |
| 成本 | 嘉立创等工厂按面积计费，10cm × 10cm 以内通常有特价，超出价格跳档 |
10cm × 10cm 是个关键数字 国内绝大多数 PCB 打样厂对 100mm × 100mm 以内的板子有极低的特价（比如 5 片 20 元包邮），超过这个尺寸价格会明显上升。如果你的设计能压缩到 10×10 以内，成本会低很多。 这是个非常实用的省钱技巧。
板框的注意事项
- 闭合：板框必须是一个完全闭合的图形，不能有断口；
- 单一边界：一个板子只能有一个板框，不要画两个圈；
- 元件在内：所有元件和走线都要在板框内，越界 DRC 会报错；
- 预留工艺边：如果要用 SMT 贴片，板子边缘要留出工艺边（通常 3~5mm）供设备夹持；
- 倒角/圆角：外露的板子建议倒圆角，直角容易割手且应力集中易断裂。
螺丝孔怎么加？ 螺丝孔一般放一个焊盘或过孔，孔径按螺丝规格（M3 螺丝用 3.2~3.4mm 孔），并且不要勾选"镀铜"（Plated），避免孔壁金属化影响装配和绝缘。放好后建议锁定它，防止误拖。
画板框的好习惯
- 先定尺寸再画元件：先按结构要求画出精确尺寸的板框，再往里摆元件，比摆完再改板框省力得多；
- 原点放在板框左下角：方便坐标计算，导出坐标文件时数值也好读；
- 画完立刻锁定板框：选中板框后在属性里锁定，避免后面框选时误拖动它（这是很常见的误操作）；
- 标上尺寸标注：用「工具 → 智能尺寸」标出长宽，导出给结构工程师对图时很方便。
下一章
房子有了，第 16 章定"建筑规范"——设计规则，告诉软件线要多宽、间距要多小。
🧠 小测验
新建 PCB 有哪两种方法？
①顶部菜单 文件 → 新建 → PCB；②在工程设计的图页节点上右键 → 新建 PCB。
板框应该画在哪个层？可以用普通线条代替吗？
板框是独立的「板框层」，必须用「放置 → 板框」命令绘制，会自动放置在正确图层。用普通线条在其他层画的轮廓软件不识别，导出的 Gerber 也是错的。
修改板框尺寸的正确做法是什么？
选中板框后在右侧属性面板直接输入宽、高、圆角半径和坐标数值，而不是靠鼠标拖动。
为什么建议把板子尺寸控制在 100mm × 100mm 以内？
因为国内 PCB 打样厂普遍对 10cm × 10cm 以内的板子有极低的特价，超过该尺寸价格会明显跳档上升，是实用的省钱技巧。
添加螺丝孔时要注意什么？
孔径按螺丝规格留余量（M3 螺丝用 3.2~3.4mm 孔），不要勾选「镀铜」以免孔壁金属化，放好后建议锁定位置防止误拖。
