🖥️ 第 12 章：原理图：修改元件属性

🖥️ 嘉立创EDA 专业版快速入门 · 第 12 / 24 章

🗨️ 位号决定"它是谁"，值决定"它是多大"，封装决定"它焊在哪"。这三项填错，后面全白干。

这一章在干嘛？ 本章讲修改已放置元件的属性：用右侧面板改，或用右键菜单改，并说明位号、值、封装三个关键字段。

方法一：选中后在右侧面板修改

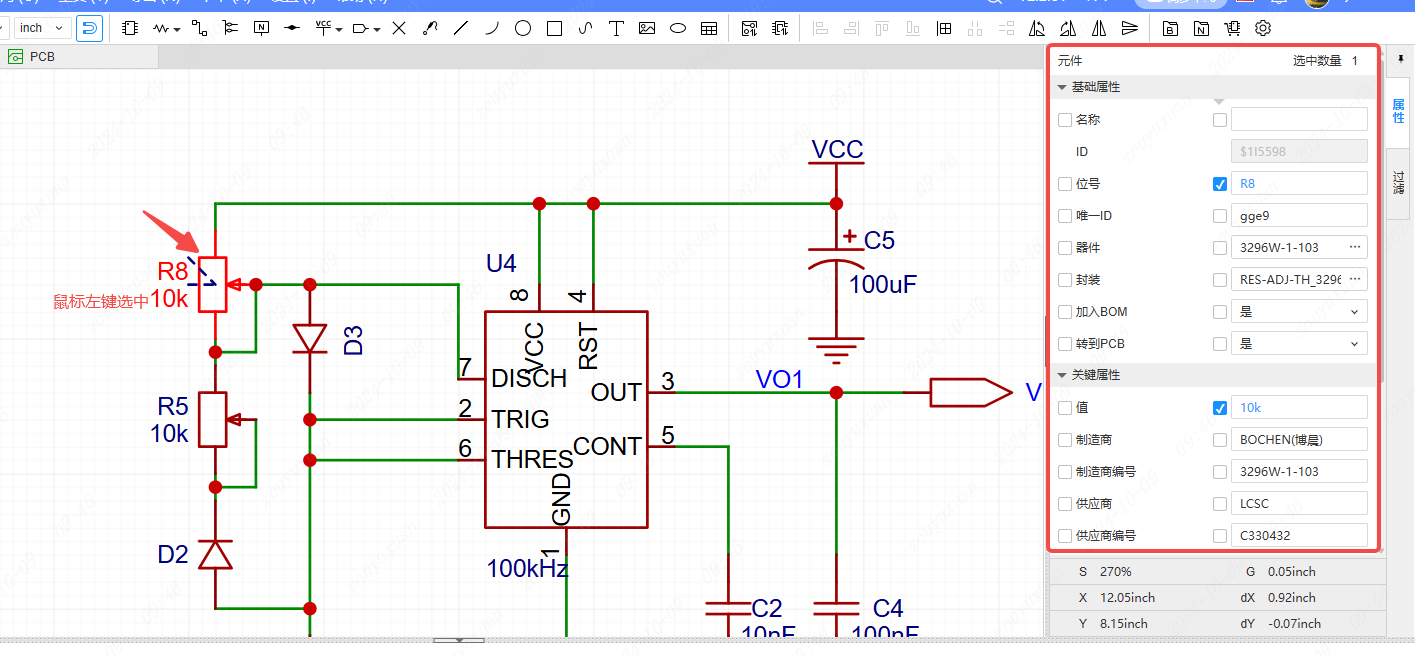

对于已经摆放好的元件，你可以鼠标左键点击选中，再在右侧面板的属性栏中进行修改。

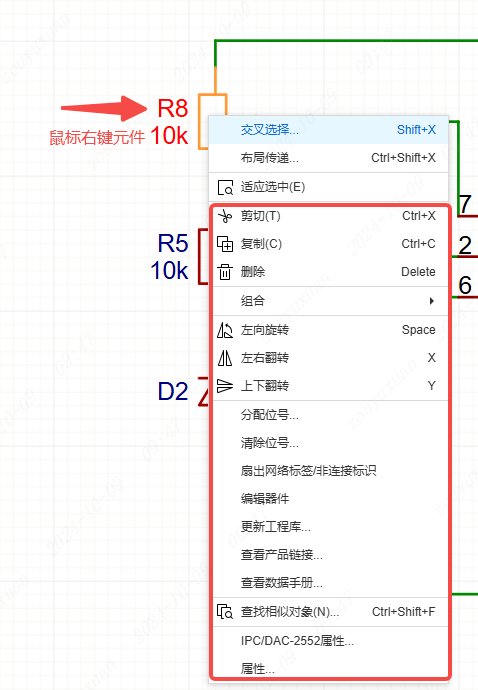

同样你也可以鼠标右键点击想要修改的元件，在弹出窗中对元件进行修改。

[[callout:info|两种方法怎么选？

改封装、改位号这类"大事"，建议走右侧面板，因为能同时看到所有字段，不容易漏。]]

属性面板里字段很多，但这三个是重中之重：

[[callout:warn|封装字段是最危险的一个 从库里放置的元件一般自带封装，但有两种情况会出问题：

转 PCB 之前，请逐个确认每个元件的封装字段都填了、且填对了。 这是第 14 章能顺利进行的唯一前提。]]

位号不是随便起的，前缀有约定俗成的规范：

用「自动编号」批量排位号 元件多了以后手动改位号会累死，还可能重复。用菜单里的「工具 → 自动编号」（或标注/编号功能），软件会按位置顺序自动给所有元件编号（R1、R2、R3…），又快又不会重复。画完原理图、转 PCB 之前跑一次自动编号，是个好习惯。

填好"供应商编号"能救命 从立创商城放置的元件会自动带上立创编号（形如 C12345）。这个编号意味着：导出 BOM 后，可以直接在立创商城一键导入配单，所有元件自动加购物车，不用你一个个去搜。这是嘉立创生态最有价值的一环，务必保留这个字段。

属性都对了，接下来第 13 章做原理图 DRC 检查——这是转 PCB 前的最后一道关卡，非常重要。

🧠 小测验

修改元件属性有哪两种方法？各自适合什么场景？

①选中元件后在右侧面板修改，属性最全，适合仔细调整；②右键元件在弹出菜单中修改，是常用项的快捷入口，适合快速改一两个值。

元件属性中最关键的三个字段是什么？

位号 Designator（唯一标识，如 R1）、值 Value（规格参数，如 10k）、封装 Footprint（决定 PCB 焊盘，如 0603）。

为什么「封装」字段填错后果最严重？

封装决定 PCB 上的焊盘尺寸和位置。填错或留空会导致转 PCB 时报错、没有焊盘，或者板子做回来元件焊不上，整块板报废。

位号前缀有什么规范？举三个例子。

有行业惯例：R 电阻、C 电容、L 电感、D 二极管/LED、Q 三极管/MOS、U 集成电路、J/P 接插件、Y 晶振、F 保险丝、SW 开关等。

保留立创商城的供应商编号有什么好处？

导出 BOM 后可在立创商城一键导入配单，所有元件自动加入购物车，无需逐个搜索采购。
