🖥️ 第 11 章：原理图：绘制导线与网络

导线的本质：网络（Net）

官方定义：导线是在设计原理图时，用于来连接各个器件之间具有电气属性的网络。

这句话的重点是"网络"。请理解下面这件事：

> 你画的那条绿色线本身不重要，重要的是它把哪些引脚"归为一组"。

一组被导线连在一起的引脚，就构成一个网络。同一个网络里的所有引脚，在 PCB 上最终要用铜箔连起来。

[[callout:info|网络的三个重要性质

1. 同名即同网：两个网络只要名字相同（比如都叫 VCC），即使图纸上没有线连它们，也是电气连通的；
2. 网络有名字：每个网络都有名字，可以是自动生成的（如 NetR1_2），也可以是你手动指定的（如 SDA、VBUS）；
3. 网络是转 PCB 的桥梁：原理图转 PCB 时，传递过去的就是这一堆网络——"哪些引脚要连在一起"。

所以：导线 = 定义网络；网络 = PCB 布线的任务清单。]]

第一步：启动导线命令

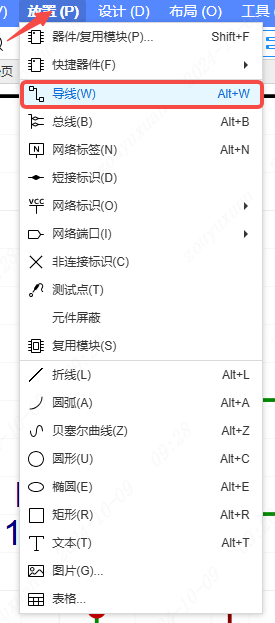

点击顶部菜单栏的 放置 → 导线。

快捷键：

• 专业版主题配置：Alt + W
• 标准版主题配置：W

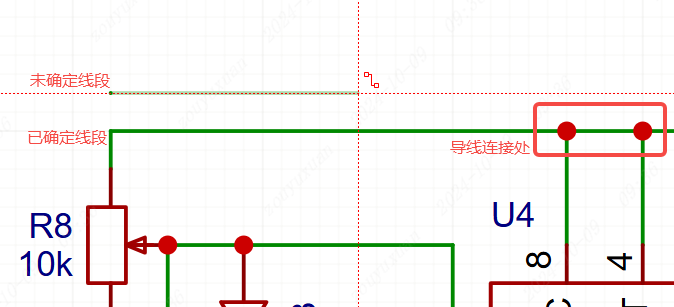

第二步：绘制

绘制过程中：

• 鼠标左键：确定线段（点击一次，固定一段）；
• 鼠标右键：取消操作；
• 未确定部分：显示为半透明线段。

[[callout:warn|一定要连到引脚的"端点"上 导线必须真正连到引脚末端的电气连接点（引脚末端的小十字/圆点）才算连通。只是"看起来挨着"是不算的！ 判断连上的标志：

• 引脚端点出现一个实心连接点（小圆点）；
• 或者该引脚在系统里高亮。

"看着连上了实际没连上"是原理图第一大错误来源，主要靠两个办法避免：①开栅格吸附（第 8 章）；②放大检查连接点。]]

第三步：用 TAB 键给网络命名

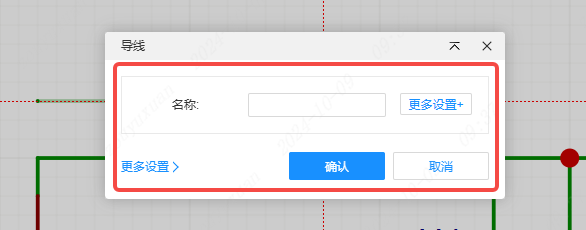

在进入导线绘制状态时，可以按 TAB 键设置导线的名称。

[[callout:good|为什么要给网络命名？ 好处非常多：

1. 看图更清楚：SDA、SCL、MOSI 比 NetR3_1 直观一百倍；
2. DRC 报告可读：报错时显示"SDA 短路"比显示"NetR3_1 短路"好查多了；
3. PCB 布线有依据：布重要信号（差分对、高速线）时按网络名找线；
4. 跨页连接靠名字：多页原理图之间，就是靠同名网络连通的。

建议命名的重要网络：所有电源（VCC、3V3、5V、VBAT）、地（GND、AGND）、所有通信线（SDA、SCL、TX、RX、MOSI、MISO、SCK、CS）、所有关键模拟信号。]]

绘制技巧

[[callout:info|用网络标签代替长距离连线 想连接相距很远的两个引脚时，不要在图纸上拉一根横跨整页的长线（又乱又难看）。正确做法是：在两个引脚各放一个同名的网络标签（比如都叫 SDA），它们就自动连通了。这是专业原理图的标准画法。

同理，电源和地几乎从不用长线，都是放 VCC、GND 符号——它们本质上就是网络标签。]]

连线好习惯

1. 先连电源和地：把 VCC、GND 网络先理清，后面连信号就顺畅；
2. 横平竖直：不要用斜线，原理图里斜线极难看懂；
3. 避免四线交叉点：三条以上线交于一点时，要用连接点明确表示，否则容易误读；
4. 连线完立刻 DRC：第 13 章讲，这一步不能省。

下一章

线连上了，但元件参数（位号、阻值、封装）可能还没改。第 12 章讲修改元件属性。
