📡 第 12 章：S-Parameters for Signal-Integrity Applications（S 参数：SI 界的"通用语"）

📘 Eric Bogatin《Signal and Power Integrity – Simplified》3rd Ed. · Chapter 12
🗨️ 核心观点：S 参数用"反射/传输了多少正弦波"描述一切线性互连 —— 数据手册和测试报告都在用这套语言。
这一章在干嘛？ 教你读 S 参数文件（.s2p/.s4p）：S11 回波损耗、S21 插入损耗、相位、耦合项、差分与混合模式 S 参数，以及怎么用它"挖"出互连的性能（谐振、stub、背钻）。
12.1 S 参数是什么 12.2 S11 与 S21 12.3 回损 vs 插损 12.4 相位与谐振 12.5 数据挖掘 12.6 差分与混合模式 12.7 小结

12.1 S 参数是什么：互连的"体检报告"

S 参数描述：把一个正弦波注入互连的某个端口，各个端口反射/透射出多少（幅度 + 相位）。它对所有线性、无源互连都适用——走线、连接器、封装、线缆。

S parameter applicability

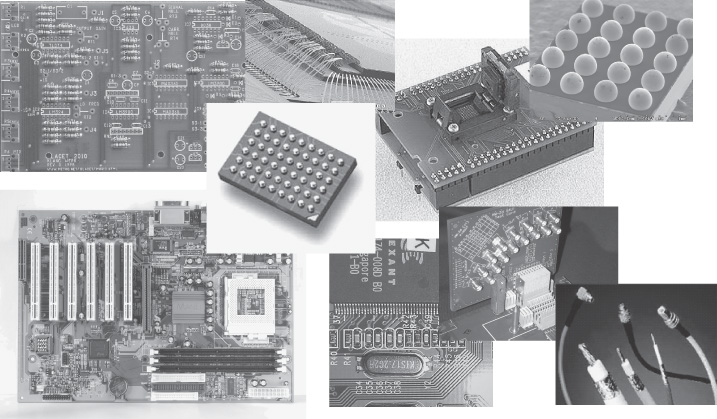

图 12-1：S 参数适用于所有线性无源互连 —— 走线、过孔、连接器、封装、线缆 📦

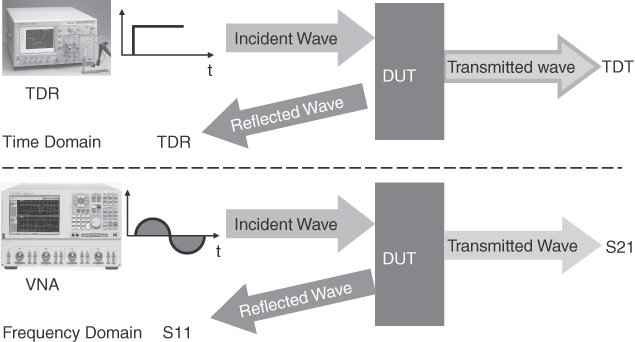

scattering
图 12-2：S 参数 = 精密波形在互连（DUT）上的"散射"描述 —— 入射、反射、透射 🎯
命名规则：Sij = "从端口 j 注入，在端口 i 收到"。所以 S11 是回波损耗（1 口看自己），S21 是插入损耗（1 口到 2 口的传输）。

12.2 回波损耗与插入损耗：两个主角

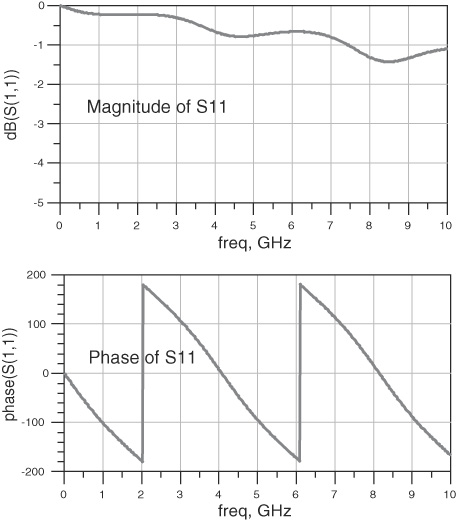

S11 measured
图 12-6：一段开路传输线的 S11 实测 —— 幅度（上）和相位（下）随频率摆动 📈

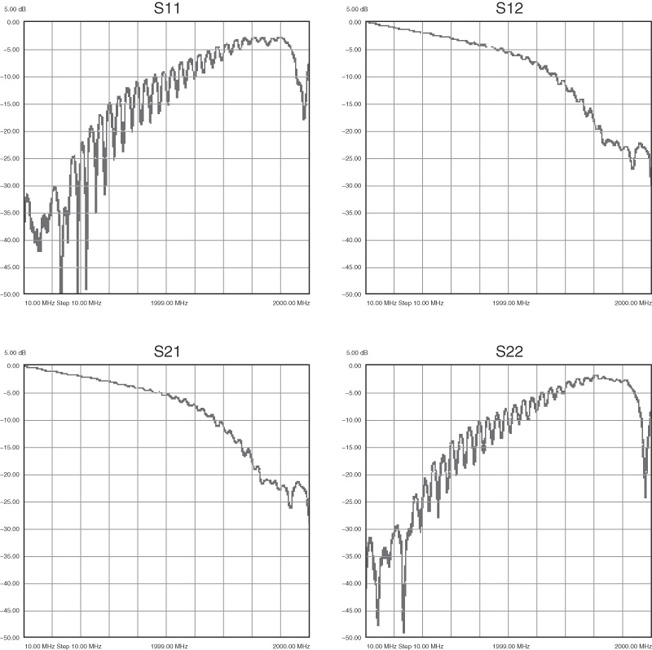

S parameter matrix
图 12-8：5 英寸带状线的双端口 S 参数实测（10 MHz–20 GHz）—— 每个元素都有幅度+相位 🗂️

理想"透明"互连：S11 全频段极小（无反射），S21 = 0 dB（全通过）。实测接近这样说明互连很干净。

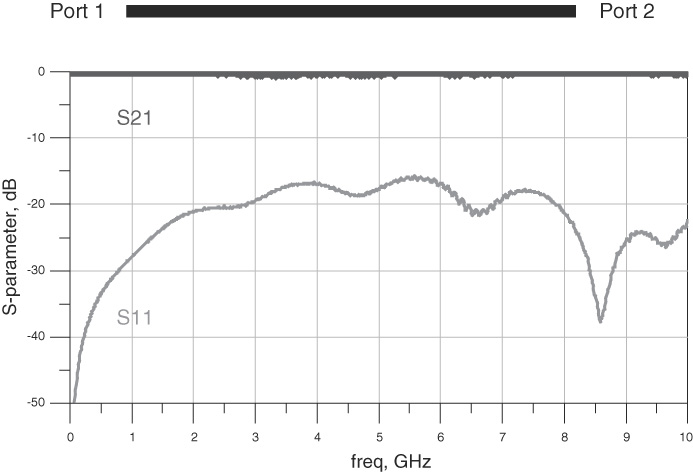

transparent interconnect
图 12-12：近"透明"互连的实测回波/插入损耗 —— 教科书级干净波形 ✨

12.3 回损多少才够？-10 dB 的魔法线

回波损耗必须 ≤ −10 dB（即反射功率 < 10%），才不会明显拖累插入损耗（若线本身无耗）。−10 dB ≈ 反射系数 0.316。

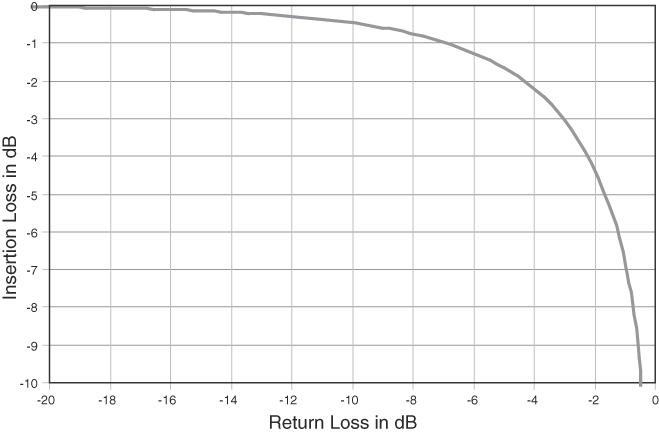

return loss impact
图 12-13：不同回损对插损的影响 —— 回损 −10 dB 以下对插损影响极小 📊
75 ohm mismatch

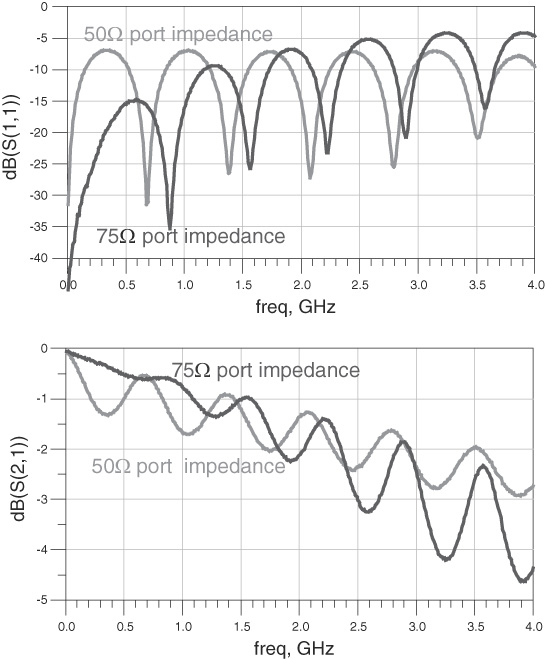

图 12-14：75Ω 线接 50Ω 连接器 —— 端口阻抗设 50 还是 75，S 参数完全不同。测 S 参数时端口阻抗要匹配被测对象 🎚️

12.4 相位与谐振：S21 里藏着"波长"的秘密

S21 的相位随时间延迟不断"绕圈"（越负越延迟）；幅度则在谐振频率处出现凹陷。谐振来自：平面腔体、封装引脚、浮空走线、过孔 stub。

phase of S21

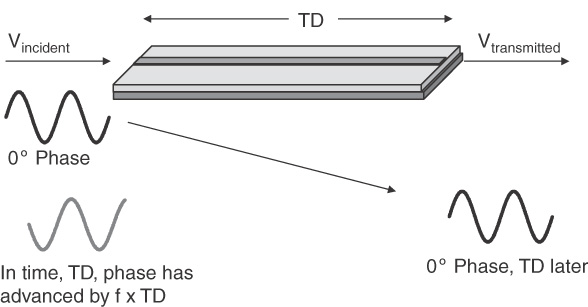

图 12-15：S21 相位为负 —— 正弦波穿过传输线，相位不断滞后 📐

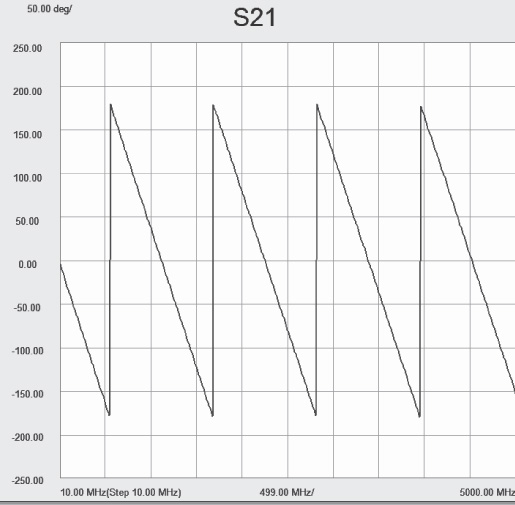

S21 phase measured
图 12-16：5 英寸带状线 S21 相位实测 —— 线性下降，斜率 = 时延 📉
S21 magnitude

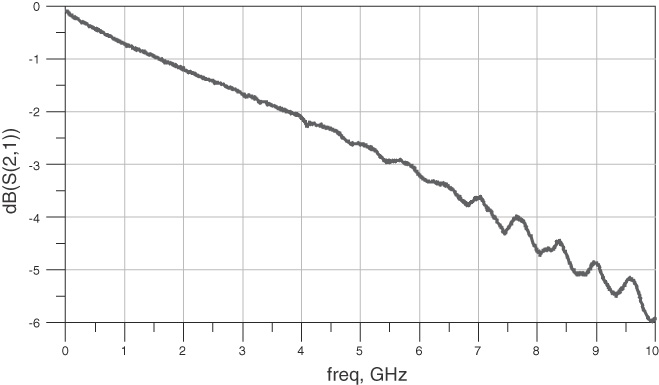

图 12-17：同一条线的 S21 幅度 —— 高频滚降来自损耗（FR4 介质损耗）🥀
BGA resonances

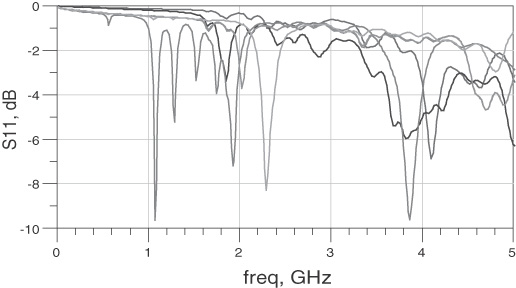

图 12-25：BGA 封装六根引线的回损实测 —— 1 GHz 起的凹陷是电源/地平面腔体谐振 + 邻近信号线耦合 🔔

12.5 数据挖掘：从 S 参数里"破案"

背板通道的 SDD21 上的"波纹"是连接器/过孔不连续的指纹；via stub 的 1/4 波长谐振会吃掉一段频带——背钻（backdrill）把 stub 打掉后谐振消失，眼图立刻变好。

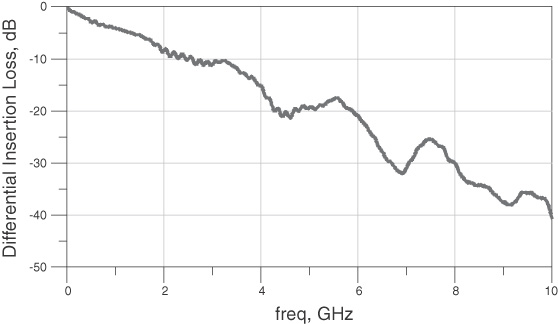

SDD21 backplane
图 12-34：背板走线的 SDD21 —— 整体下滑是损耗，波纹是连接器和过孔不连续 🗺️

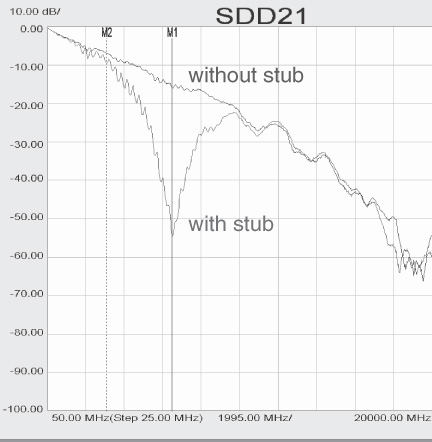

backdrill
图 12-35：0.25 英寸 via stub 背钻前后差分回损对比 —— 背钻把谐振点"拔掉" ✅

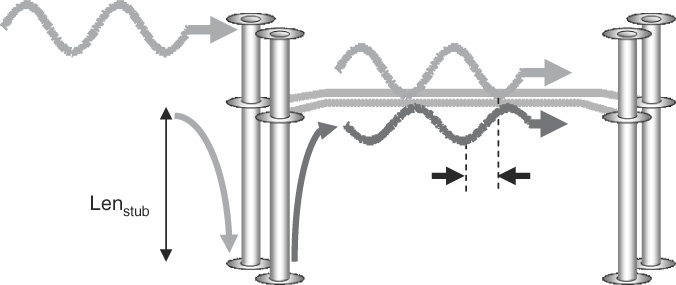

stub cancellation
图 12-36：stub 底部反射与入射波在接收端相消 —— stub 长度 = 1/4 波长时，两波反相 → 深度凹陷 🕳️

12.6 差分与混合模式 S 参数

两条线既能当"两条单端线"测（4 端口 S），也能当"一对差分"测（混合模式：SDD 差模、SCC 共模、SDC/SCD 模式转换）。模式转换项 SCD21 直接告诉你共模污染有多严重。

diff vs two single

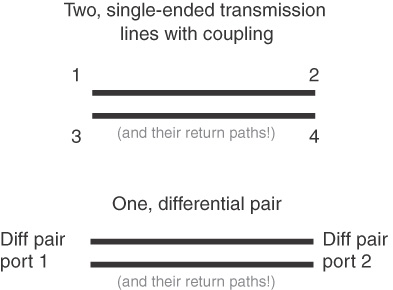

图 12-31：两条线的两种视角 —— 两条单端线（4 端口）或一对差分（2 个差分端口）🎭

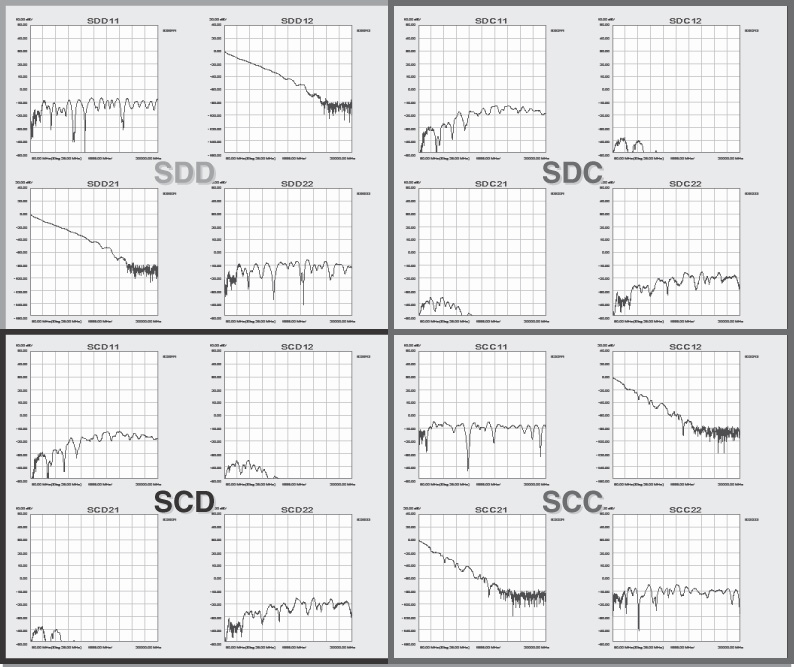

mixed mode matrix
图 12-33：背板差分通道的混合模式 S 参数实测 —— SDD/SCC/SDC/SCD 四宫格 🗂️
mode conversion

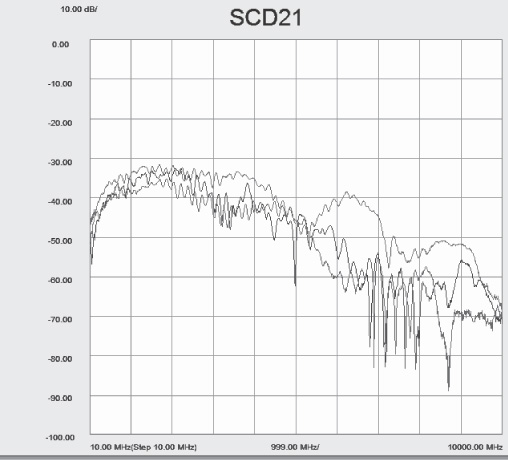

图 12-38：三个背板通道的 SCD21 实测 —— 峰值约 −35 dB（>1%），若差分 100 mV → 共模 >1 mV，裸双绞线可能过不了 FCC ⚠️
eye from S params

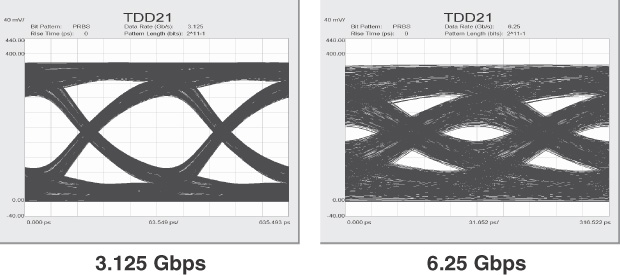

图 12-41：用实测 S 参数"模拟"出的背板眼图 —— 不同码率下眼图变化一目了然 👁️

12.7 The Bottom Line（本章重点）✅

🧠 小测验
1. S21 和 S11 分别是什么？
S21 = 端口 1 注入、端口 2 收到（传输/插入损耗）；S11 = 端口 1 注入、端口 1 收到（反射/回波损耗）。
2. 为什么回损 −10 dB 是常用及格线？
−10 dB ≈ 反射功率 10%（电压反射 31.6%）。更低反射对插损影响小于 0.5 dB，通常可接受。
3. 模式转换 SCD21 大了意味着什么？
差模信号被"转换成"共模 → 共模辐射风险高（EMI），且差分接收端裕量受损。越大越糟。
