⚡ 第 3 章：Impedance and Electrical Models（阻抗与电气模型）
📘 Eric Bogatin《Signal and Power Integrity – Simplified》3rd Ed. · Chapter 3
🗨️ 核心观点：SI 的答案全部可以用「阻抗」来讲 —— 而真实器件 = 理想 R、L、C 的组合。
这一章在干嘛？ 建立全书最重要的思考框架：把任何两端口器件都看成"一个阻抗"，然后学会把真实器件（电阻、电容、电感、走线）翻译成由理想元件组成的等效电路模型，并用 SPICE 仿真验证。
3.1 阻抗：给两端口器件拍"身份证"
任何两端口器件——一颗电容、一段走线、一个连接器——在特定频率下，都可以用它的阻抗 Z 来描述：Z = 电压 ÷ 电流。阻抗是"频率的函数"，同一个电容在 100 MHz 和 5 GHz 下的阻抗完全不同。
3.2 三种理想元件：R、L、C 的"性格"
理想元件只有三种，各自性格鲜明：
| 元件 | 时域行为 | 一句话 |
|---|---|---|
| R 电阻 | V = I × R，无记忆 | 瞬间响应，吃功率 🍔 |
| C 电容 | 电压不能突变，I = C dV/dt | "惯性"大，存电场能量 🎈 |
| L 电感 | 电流不能突变，V = L dI/dt | 反感电流变化，存磁场能量 🌀 |

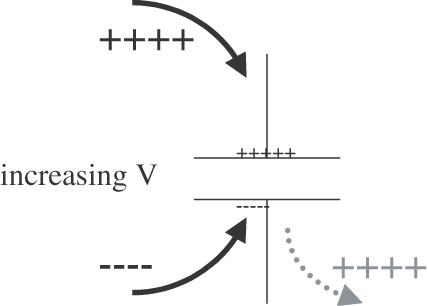

新手最容易踩的坑：认为"电容两端电压瞬间跳变"和"电感电流瞬间跳变"是可以的——都不行！电容电压连续，电感电流连续。这两个"连续性"是理解反射、振铃、地弹的钥匙 🔑
3.3 频域阻抗：每个频率点一个复数

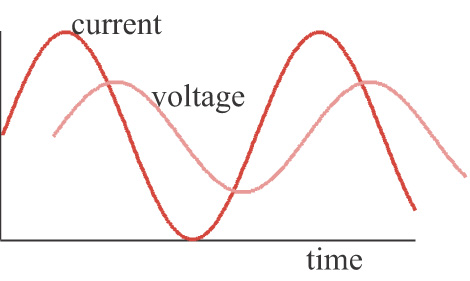

正弦波激励下，流过理想元件的电流和电压同频率，但幅度和相位不同。R 无相移；C 电流超前电压 90°（容抗 1/jωC）；L 电流滞后电压 90°（感抗 jωL）。
直觉化：电容阻抗随频率下降（1/ωC），电感阻抗随频率上升（ωL）。去耦电容"没用的原因"几乎总是：高频时它的寄生电感占上风，阻抗不降反升。
3.4 等效电路模型：真实世界的"翻译官"

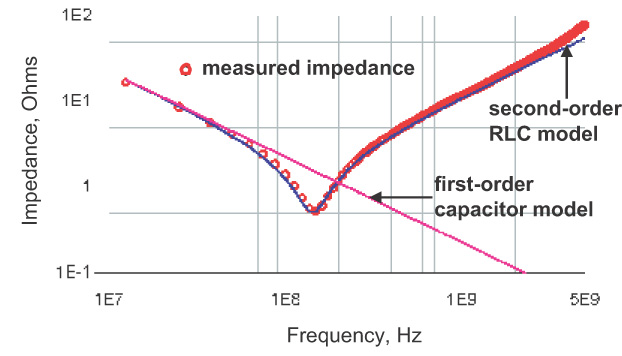

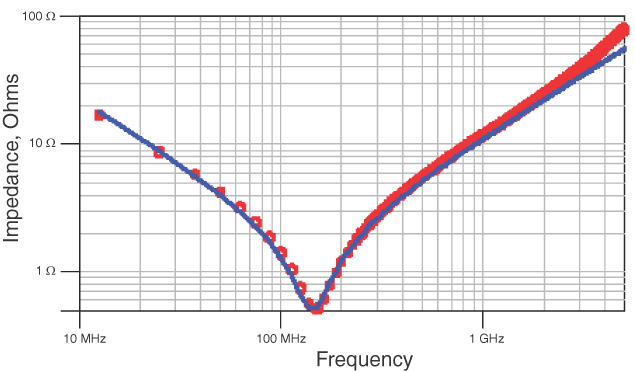

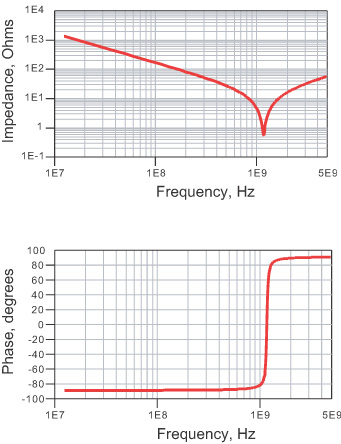

一颗 1 nF 去耦电容，实测阻抗曲线在自谐振频率后不降反升——因为它不是理想电容。用"一阶模型"（单个 C）只能拟合低频；用"二阶模型"（RLC 串联）才能拟合到自谐振以上。
3.5 SPICE：电路仿真界的"老大哥"

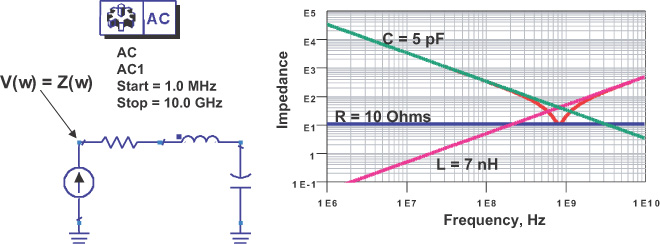

SPICE 的原理：把电路拆成理想元件节点方程，逐点求解。它最常用的妙用之一是阻抗分析仪——给被测电路加一个恒流源，量两端的电压，电压曲线就是阻抗曲线。

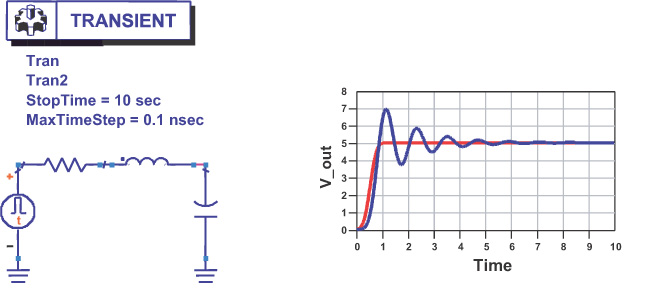

驱动-接收链路（driver → 封装 → 走线 → 接收门）也可以用简单模型搭起来仿真，看出振铃来自哪里——通常是引线/走线电感和输入栅电容的组合。

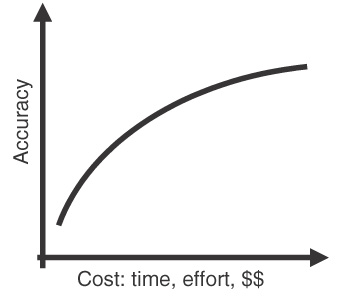

3.6 模型精度：阶数越高，带宽越宽（也越贵）
模型是"分阶层"的：同样的器件，模型越精细，能准确描述的带宽越高，但建起来越费劲。这是全书反复出现的基本权衡。

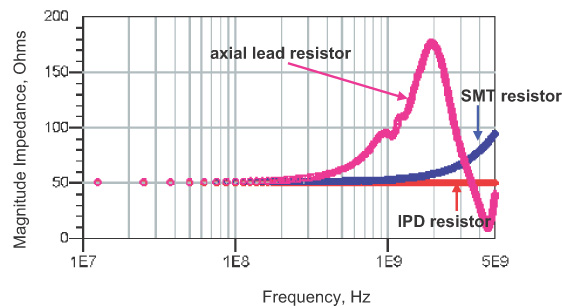

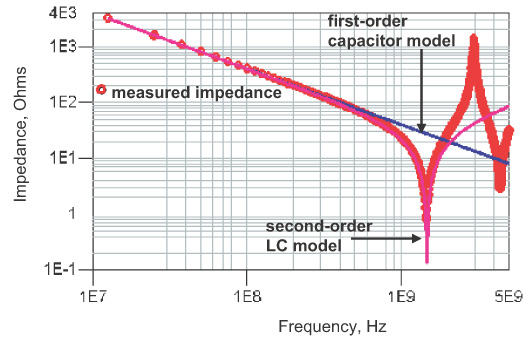

起步模型速查（图 3-13）：低频用最简模型，高频逐步加元件：电容 → 加 ESL/ESR；电阻 → 加寄生 C 和 L；走线 → 从 C 到 LC 到 T 型网络。记住口诀："低处从简，高处加料" 🍲
3.7 The Bottom Line（本章重点）✅
- 🎫 阻抗 = 电压/电流，是 SI 的"通用语言"；它是频率的函数
- 🎈 C 电压连续、🌀 L 电流连续 —— 两个连续性定律贯穿全书
- 📉 容抗 1/ωC 下降、感抗 ωL 上升 —— 电容高频失效是因为寄生 L
- 🧩 真实器件 = 理想 RLC 的组合（等效电路模型），阶数决定可用带宽
- 💻 SPICE 恒流源技巧：电压曲线直接读出阻抗曲线
- ⚖️ 精度 vs 努力：先算后仿真再实测，逐级逼近
🧠 小测验
1. 为什么 1 nF 去耦电容在 1 GHz 时"不像电容"？
它内部有寄生电感（ESL）。自谐振频率以上，感抗（随频率上升）压过容抗，总阻抗不降反升，电容"失效"。
2. 电容和电感各"不允许"什么突变？
电容不允许电压突变（I=C·dV/dt 会无穷大）；电感不允许电流突变（V=L·dI/dt 会无穷大）。
3. 一阶模型和二阶模型差在哪？
一阶（如单 C）只能描述低频行为；二阶（如串联 LC）多了电感，能把自谐振附近的"阻抗上升"也拟合出来，带宽翻倍。
