🔴 第 4 章：The Physical Basis of Resistance（电阻的物理基础）

📘 Eric Bogatin《Signal and Power Integrity – Simplified》3rd Ed. · Chapter 4
🗨️ 核心观点：走线电阻 = 材料体电阻率 × 几何尺寸，而「方块电阻」是 PCB 工程师的速算神器。
这一章在干嘛？ 把"电阻"从初中公式 R = ρL/A 升级成工程速算：搞懂 体电阻率、每长度电阻、方块电阻，并学会估 1oz / 0.5oz 铜的走线电阻 —— 算 IR 压降和功耗时的必备技能。
4.1 物理→电气 4.2 唯一的近似公式 4.3 体电阻率 4.4 方块电阻 4.5 每长度电阻 4.6 小结

4.1 从物理设计到电气性能：换一副眼镜

同样的几何结构，物理学家看到的是"材料+形状"，电气工程师看到的是"R、L、C 模型"。本章主角是最简单的：把一段均匀导体建模成理想电阻 R。

two worldviews microstrip

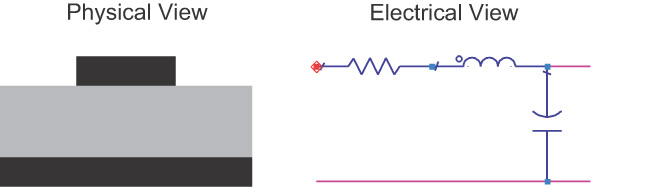

图 4-1：微带走线的两种视角 —— 物理视角（上）vs 电气视角（下，R 模型）👓
geometry

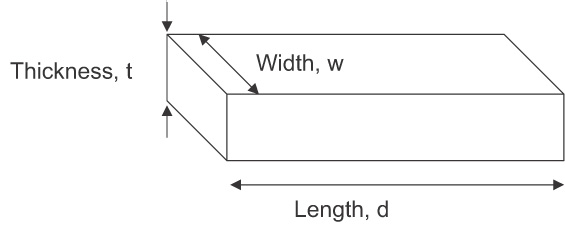

图 4-2：建模为理想 R 元件的互连线几何 —— 电阻发生在两端面之间，长度 Len、横截面积决定阻值 📏

4.2 唯一好用的近似公式

R = ρ × Len / A（ρ 体电阻率，Len 长度，A 横截面积）

注意：A 是电流方向上的横截面积。对 PCB 走线：A = 走线宽 w × 铜厚 t。这就是后面所有估算的地基。

4.3 体电阻率 ρ：材料的天生"路阻"

bulk resistivity

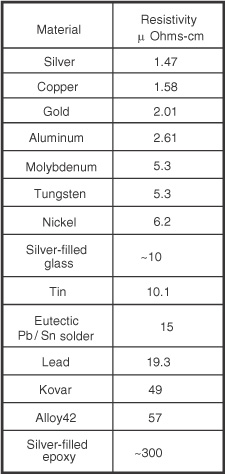

图 4-3：常见互连材料的体电阻率 —— 铜是当之无愧的 MVP，铝次之，铁、镍差一两个数量级 🏆
铜的 ρ ≈ 1.7 μΩ·cm。记住它，后面算走线、算电源平面的压降全靠它。

线材规格表也常用：AWG 线径与每长度电阻的关系，见下图。

AWG resistance

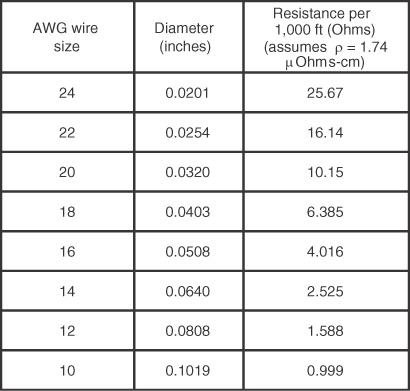

图 4-4：AWG 线号、直径与每长度电阻 —— 线越粗（AWG 越小），电阻越小

4.4 方块电阻：正方形的"固有电阻"

从一张均匀薄片上切出任意正方形，它的电阻都等于 R方块 = ρ / t（t 是厚度）——和边长无关！任何方块都一样，因为面积增大的同时长度也增大，互相抵消。于是：

R = R方块 × (Len / w) = R方块 × 方块数 n
sheet resistance squares
图 4-5：把均匀走线切成 n 个方块 —— 每个方块贡献一份 R方块，总电阻 = R方块 × n 🧮

1 oz 铜（厚 1.4 mil ≈ 35 μm）的方块电阻 ≈ 0.5 mΩ/方块；0.5 oz 铜则约 1 mΩ/方块。

速算口诀：一条 10 mil 宽、5 英寸长（=5000 mil）的 1oz 铜走线 ≈ 500 个方块 → 电阻 ≈ 0.25 Ω。够你在脑子里算 IR 压降了 🧠
four probe
图 4-6：四探针法测方块电阻 —— 用已知方块数反推材料电阻率，实验室常用 📐

4.5 每长度电阻：不同线宽的直接对比

resistance per length

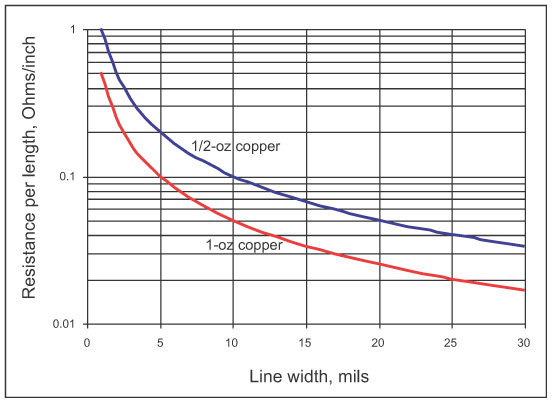

图 4-7：不同线宽的每长度电阻 —— 1oz vs 0.5oz 铜。线越窄、铜越薄，电阻越大 📈

直观结论：线宽翻倍 → 电阻减半（横截面积翻倍）。这就是为什么电源走线要"宽宽的"。

4.6 The Bottom Line（本章重点）✅

🧠 小测验
1. 一条 1000 mil 长、20 mil 宽的 1oz 铜走线，电阻约多少？
方块数 = 1000/20 = 50 块，R ≈ 50 × 0.5 mΩ ≈ 25 mΩ。
2. 为什么方块电阻与方块边长无关？
边长增大 → 长度和宽度同比例增大：电阻正比长度、反比宽度，两因素抵消。
