🥀 第 9 章：Lossy Lines（有损线：损耗、上升沿退化与材料）
📘 Eric Bogatin《Signal and Power Integrity – Simplified》3rd Ed. · Chapter 9
🗨️ 核心观点：走线越长、速率越高，高频成分被"吃掉"得越多 —— 上升沿变圆、眼图闭合，这就是高速背板的头号敌人。
这一章在干嘛？ 前面假设线是"无损"的，这章回到现实：导体损耗（趋肤效应）和介质损耗（偶极子摩擦）会把信号高频分量衰减掉。你将学会用 dB 量化损耗、看懂衰减曲线，并理解"眼图为什么闭上"。
9.1 损耗的后果：50 ps 进去，1 ns 出来

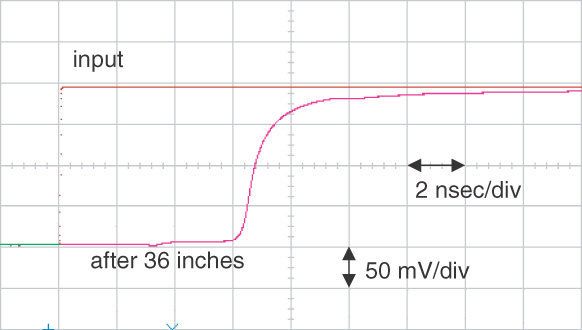

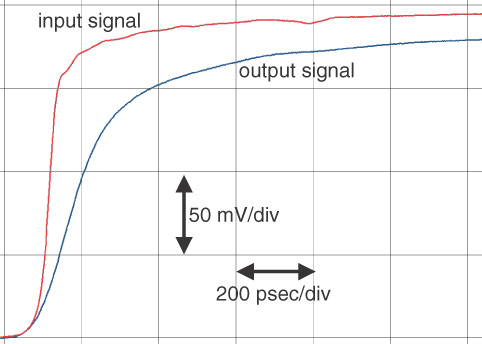

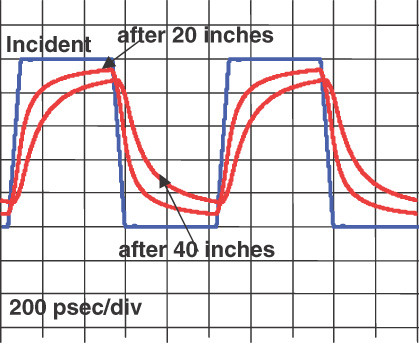

36 英寸 FR4 走线：50 ps 上升沿进去，出来变成 1 ns。高频分量沿路被衰减，边沿"磨圆"——这直接限制了你能在 FR4 上跑多快的信号。

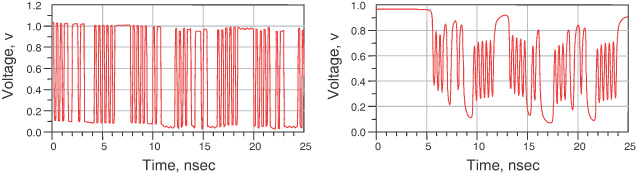

更麻烦的是码间干扰（ISI）：当上升沿和码元周期可比时，前一个比特"拖尾"影响下一个比特 → 电平模糊、抖动加大。
9.2 导体损耗：趋肤效应的"加税"

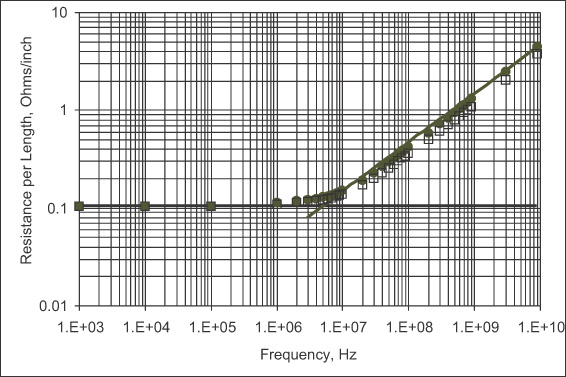

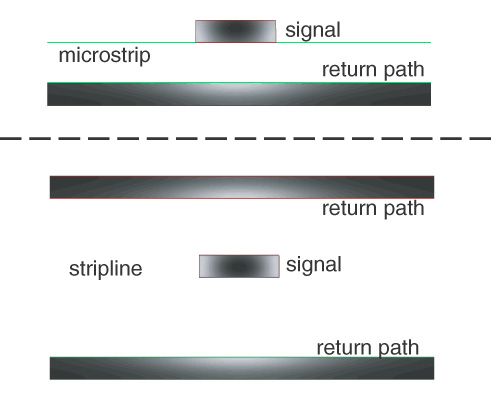

高频电流只在导体表面薄层（趋肤深度）流动 → 有效截面变小 → 电阻随 √f 上升。微带线比带状线损耗大（电流集中在走线底边）。
9.3 介质损耗：FR4 的"内部摩擦"

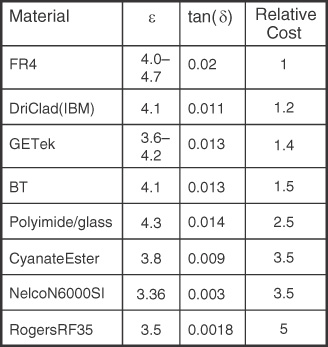

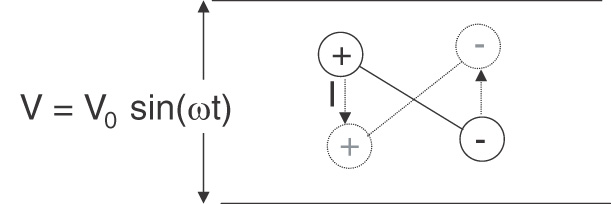

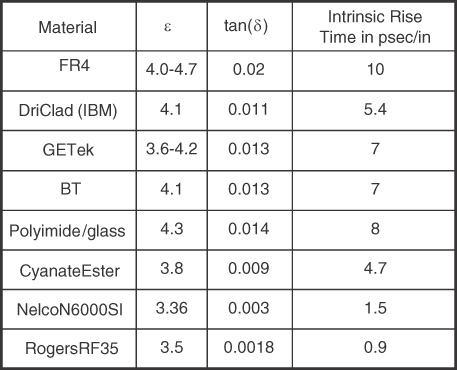

交变电场让介质里的偶极子来回翻转 → 内部分子摩擦 → 能量变成热。介质损耗用损耗因子 DF（dissipation factor）描述：FR4 ≈ 0.02，高频材料可低到 0.001。

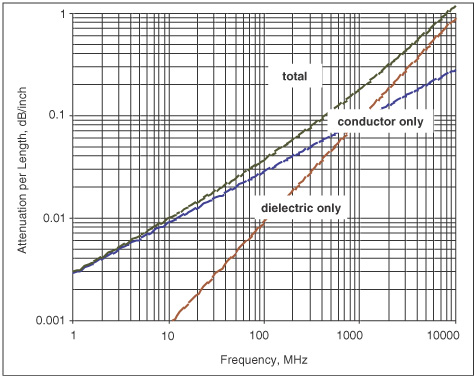

关键对比（图 9-19）：FR4 中，频率 > 1 GHz 后介质损耗压过导体损耗成为主角。所以高速背板要换低 DF 材料（Megtron、Rogers…）。
9.4 衰减与 dB：损耗的"计量语言"

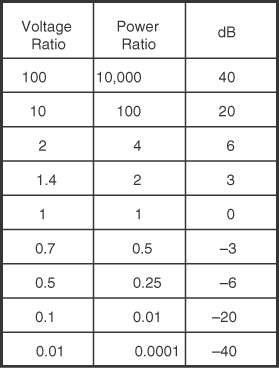

dB = 10×log₁₀(P₂/P₁) = 20×log₁₀(V₂/V₁)。每 −3 dB 电压衰减约 30%，−20 dB 是 10%。衰减率常用 dB/inch 表示：
导体衰减 ∝ √f；介质衰减 ∝ f（FR4 中 5 GHz 时介质衰减远超导体）
9.5 互连带宽：-3 dB 处的"生死线"
互连的带宽 = 插入损耗降到 −3 dB 的频率。它决定信号上升沿会恶化多少：
输出上升沿 ≈ √(输入上升沿² + 互连固有上升沿²)，Tr_int ≈ 0.35 / BW_interconnect
9.6 眼图：高速信号的"体检报告"

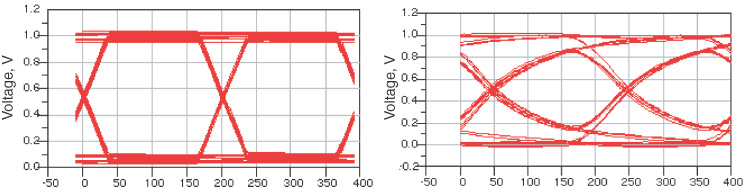

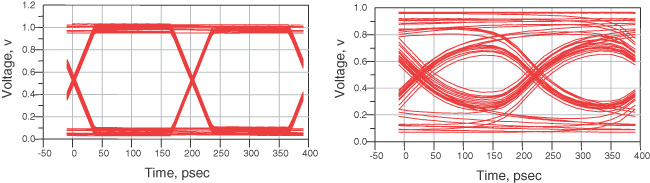

把无数比特叠加在一个码元周期里 → 得到"眼睛"。眼开得越大，信号越健康；损耗、串扰、抖动都会让眼睛"闭上"。
改善眼图的三大招：① 换低损耗材料（低 DF）；② 加宽走线（降低导体损耗）；③ 接收端加均衡器（EQ）补偿高频衰减。
9.7 The Bottom Line（本章重点）✅
- 🥀 长线/高速 → 高频衰减 → 上升沿变圆、眼图闭合、ISI
- 🥧 导体损耗 ∝ √f（趋肤效应）；🌀 介质损耗 ∝ f（偶极子摩擦）
- 🧾 FR4 DF ≈ 0.02；>1 GHz 介质损耗主导
- 📉 dB：-3 dB ≈ 半功率；互连带宽 = -3 dB 频率
- 👁️ 眼图 = 高速信号体检报告；EQ/低 DF/宽走线可改善
- 🚨 损耗和反射都要防：过孔、连接器不仅反射，还加重损耗
🧠 小测验
1. 为什么 FR4 到了 5 GHz 基本"没救"？
介质损耗（∝f）在 1 GHz 以上压过导体损耗，FR4 的 DF=0.02 太大 → 每英寸衰减可观，长线信号直接"躺平"。
2. -20 dB 的电压衰减是多少？
20log₁₀(V₂/V₁) = -20 → V₂/V₁ = 0.1，即衰减到 10%。
3. 眼图"闭上"通常意味着什么？
损耗或串扰或抖动过大，接收端无法区分 0/1 电平 —— 误码率飙升。
