🔵 第 5 章：The Physical Basis of Capacitance（电容的物理基础）

📘 Eric Bogatin《Signal and Power Integrity – Simplified》3rd Ed. · Chapter 5
🗨️ 核心观点：电容 = 每伏特能存多少电荷；PCB 上的电源-地平面本身就是一颗巨大的电容。
这一章在干嘛？ 建立"电容"的物理直觉：电容怎么存电荷、平行板公式、介电常数的作用，以及超实用的 每长度电容 估算 —— 这些是理解传输线阻抗（Ch7）的必备前置知识。
5.1 电容是什么 5.2 平行板公式 5.3 介电常数 5.4 平面电容 5.5 每长度电容 5.6 有效介电常数 5.7 小结

5.1 电容：装电荷的"水库"

电容 = 在给定电压下，两导体能存的电荷量：C = Q / V。两块导体之间电场越强、距离越近、介电材料越好，电容越大。

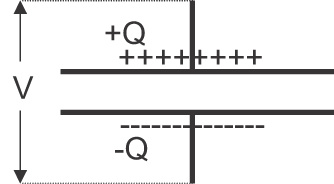

capacitance definition
图 5-1：电容是"存储电荷的容量" —— 给定电压下能存多少电荷 💧

5.2 平行板公式：最常用的近似

C ≈ ε₀ × εr × A / h（A 板面积，h 板间距，εr 相对介电常数）

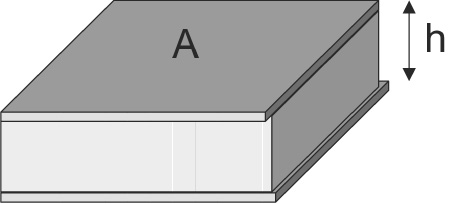

parallel plate
图 5-2：平行板电容近似 —— 面积 A、间距 h。这就是电源-地平面的模型雏形 🥞
工程直觉：面积翻倍 → 电容翻倍；间距减半 → 电容翻倍。把电源/地平面贴近（小 h），就能白拿大量电容！

5.3 介电常数：材料"助电"能力

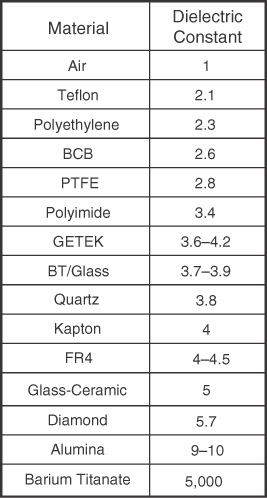

dielectric constants
图 5-3：常见互连介电材料的介电常数 —— FR4 ≈ 4.0，空气 = 1.0，聚酰亚胺 ≈ 3.5，陶瓷更高 🧱

εr 越大，同样几何下电容越大。但注意：介电常数也影响信号速度（v = c/√εr），所以"高 εr"不是免费的——它会把信号拖慢（FR4 上信号约 6 inch/ns）。

5.4 电源-地平面电容：板上自带的"大电容"

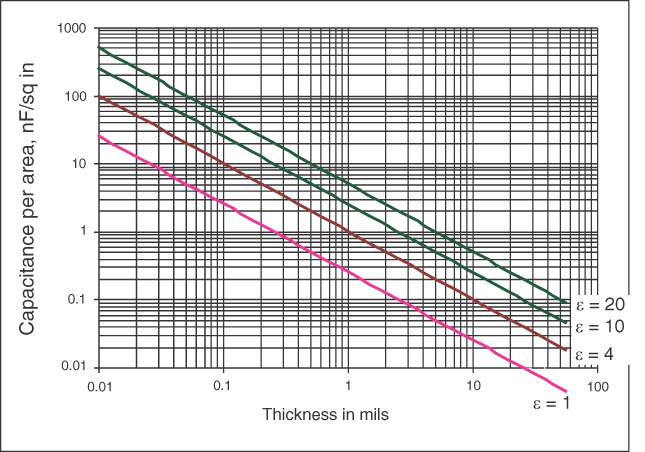

plane capacitance
图 5-4：电源-地平面的每面积电容 —— 不同介电常数和层间距。FR4、4 mil 间距 ≈ 220 pF/inch² 📊

这就是为什么四层板"天然"比两层板电源干净：大面积平面就是分布式去耦电容。

5.5 每长度电容：传输线的"食物"

传输线的信号电流是通过分布电容流回返回路径的。每长度电容 CL（pF/inch）是核心参数：有了它就能算特征阻抗 Z₀ = 1/(v×CL)。

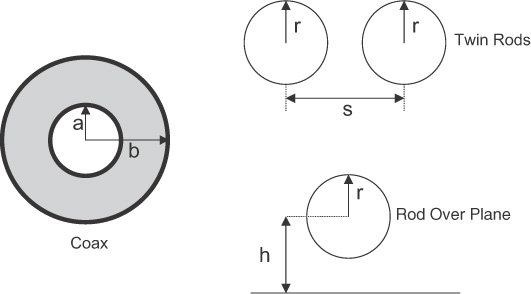

three geometries
图 5-5：三种有精确公式的截面 —— 同轴、双棒、棒-平面。其他截面都用近似或场求解器 📐

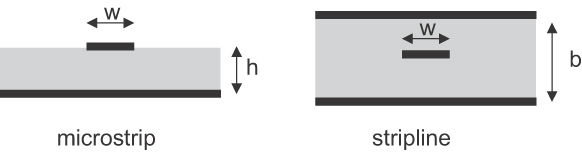

microstrip stripline
图 5-6：微带线（上）和带状线（下）的截面几何要素 —— 后面 Ch7 的主角 🎭

微带线（表面走线）的每长度电容近似（IPC 公式）和场求解器结果对比如下：

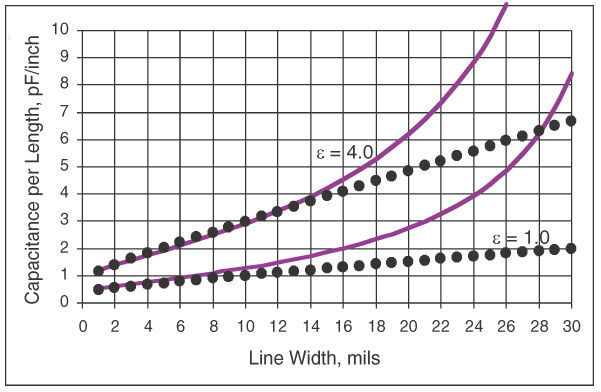

microstrip capacitance approximation
图 5-8：微带线每长度电容 —— 场求解器（圆圈）vs IPC 近似（线）。线宽增加 → 电容增加

5.6 有效介电常数：电场"脚踩两条船"

微带线的电场一部分在空气中、一部分在板材里 → 有效介电常数介于 1 和 εr 之间（FR4 微带 ≈ 3.0 而不是 4.0）。这也意味着微带线的信号速度比带状线快。

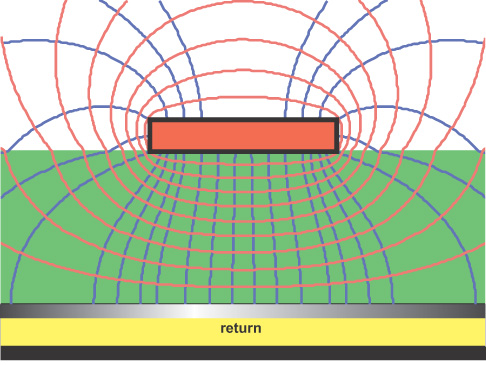

field lines microstrip
图 5-10：微带线的电场线 —— 一部分在空气，一部分在板材里。有效介电常数是两者的"混合" 🌫️
effective dielectric

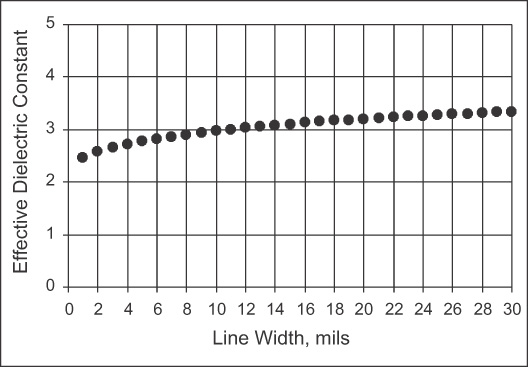

图 5-11：微带线有效介电常数随线宽变化 —— 线越宽，电场越"扎进"板材，有效 εr 越接近材料值
记忆：① FR4 上带状线（埋在介质里）εeff = 4.0，信号 ≈ 6 inch/ns；② 微带线 εeff ≈ 3.0，信号 ≈ 7 inch/ns。传输线延迟就靠这两个数估算。

5.7 The Bottom Line（本章重点）✅

🧠 小测验
1. 为什么把电源-地平面从 8 mil 改到 4 mil，平面电容翻倍？
平行板公式 C ∝ 1/h，间距减半 → 电容翻倍。这就是"叠层贴近"能改善 PI 的物理原因。
2. 微带线为什么信号比带状线快？
微带线电场部分在空气（εr=1），有效介电常数 ~3.0 小于带状线的 4.0 → 速度 v=c/√εeff 更快。
