🪞 第 8 章：Transmission Lines and Reflections（传输线与反射）
📘 Eric Bogatin《Signal and Power Integrity – Simplified》3rd Ed. · Chapter 8

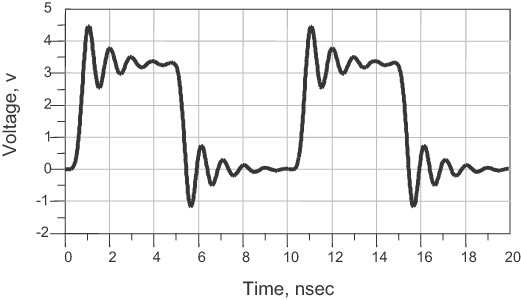

🗨️ 核心观点：信号遇到阻抗突变就"弹"回来 —— 反射系数 r=(Z₂−Z₁)/(Z₂+Z₁)，一切振铃都从这开始。
这一章在干嘛？ 讲清楚反射的物理（为什么要反射、反射多少）、工具（反弹图、SPICE 仿真、TDR 测量），然后进入实战：什么时候该端接、用哪种端接，以及各种"不连续点"（stub、过孔、电容、电感）会带来什么麻烦。

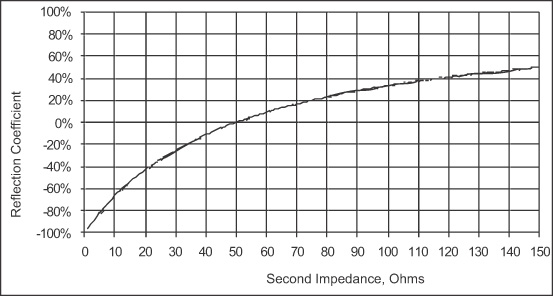

8.1 反射系数：阻抗不匹配的"回弹率"

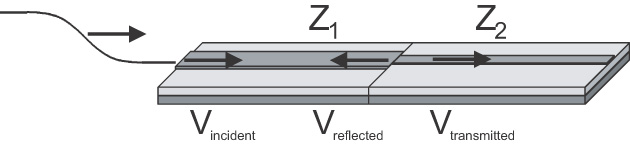

信号在线里传播，遇到瞬时阻抗变化（Z₁→Z₂）时，一部分透射、一部分反射。反射系数：
r = (Z₂ − Z₁) / (Z₂ + Z₁)，透射 = 1 + r
对照表：开路 r=+1（电压翻倍）、短路 r=−1（电压归零）、匹配 r=0（干净）。中间值按公式算。远端看到的电压 = 入射 + 反射。

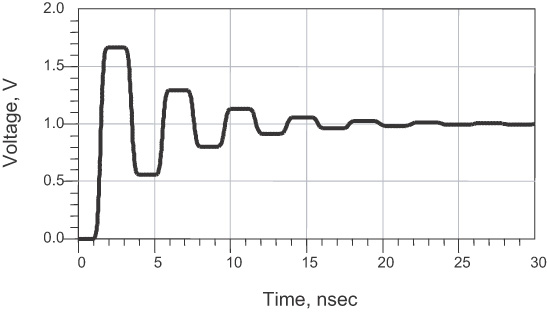

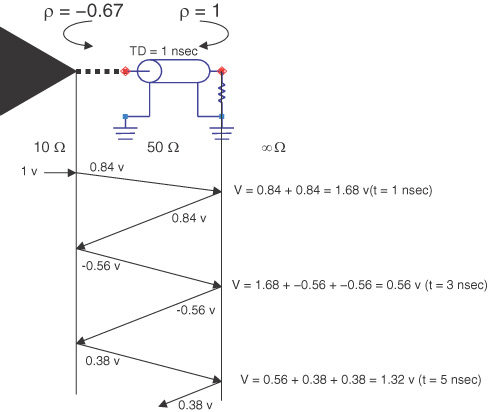

8.2 反弹图（Bounce Diagram）：追迹多次反射
信号会在源端和负载之间来回弹（源端也会反射！）。反弹图就是记录每一次反射的"记账本"。

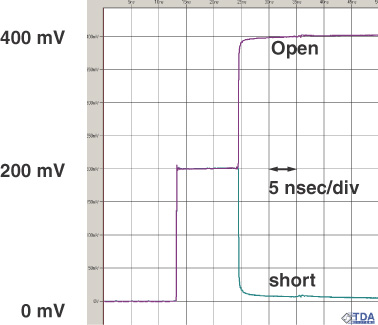

8.3 TDR：给走线拍"阻抗 X 光"

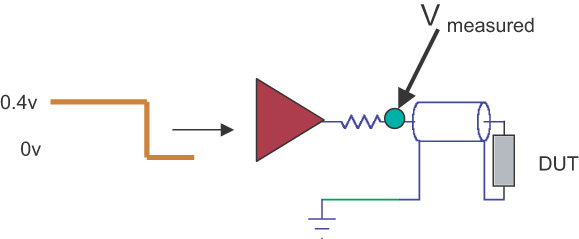

TDR（时域反射计）= 一个极快的阶跃源 + 采样示波器。它发射快沿，观察反射，把反射系数换算成沿线阻抗分布。哪里阻抗不匹配，TDR 一眼就能看出来。

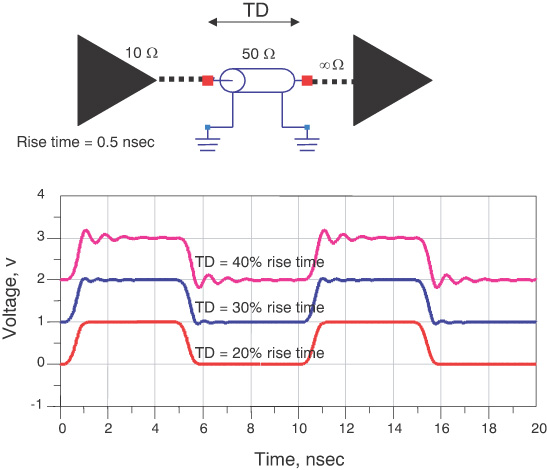

8.4 什么时候必须端接？关键判据
走线时延 > 上升沿的 20%，振铃就可能坏事。快速估算：FR4 微带 6 inch/ns，上升沿 1 ns → 走线超过 1.2 英寸就要认真对待。

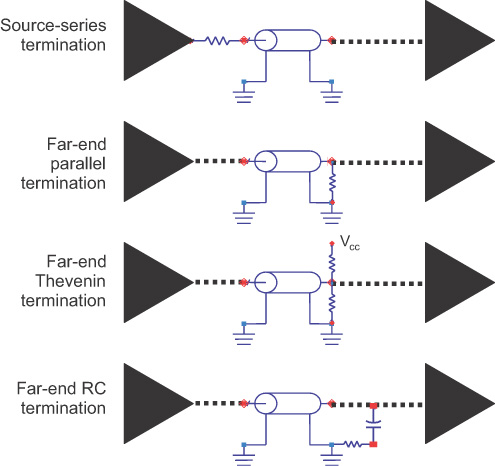

8.5 端接方案：四种主流打法
| 端接 | 位置 | 特点 |
|---|---|---|
| 源端串联（最常用） | 源端 Rs | 省功耗、只限点到点，远端波形干净 |
| 并联端接 | 远端到地 | 功耗大、降低幅度 |
| 戴维南端接 | 远端分压 | 兼顾直流电平，功耗大 |
| AC 端接 | 远端+电容 | 省直流功耗，低频退化 |

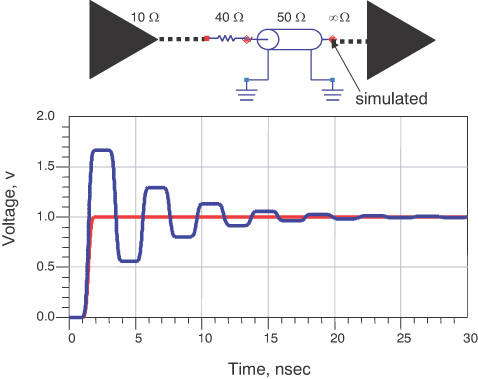

源端串联诀窍：Rs + 驱动器源阻抗 ≈ Z₀。例：驱动源阻抗 20Ω、线 50Ω → Rs ≈ 30Ω。这样发射进线只有半幅，但远端反射回来正好补满 —— 且只在源端耗一次电。

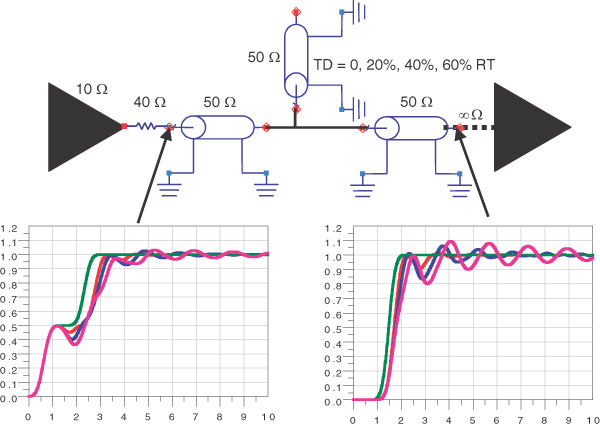

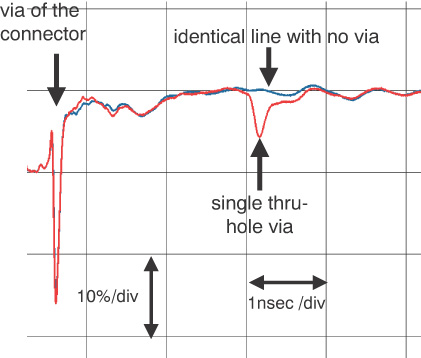

8.6 各类不连续点：stub、过孔、电容、电感
真实板上到处是"不连续"：短桩线（stub）、容性负载（焊盘、栅极）、感性缺口（返回路径断裂）。它们都会造成反射和附加时延。

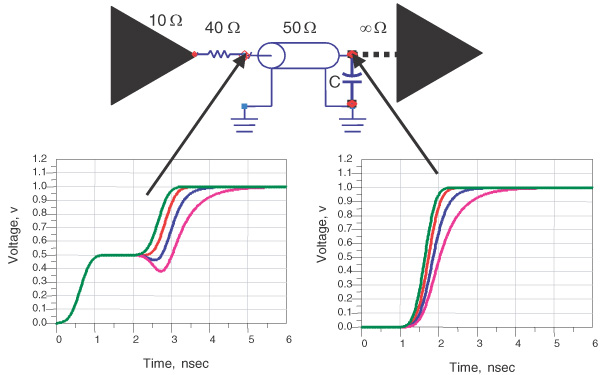

容性不连续时延公式：延迟附加 ≈ C × Z₀ / 2。过孔焊盘 1 pF × 50Ω / 2 = 25 ps 附加延迟。小，但高速总线里积少成多。
8.7 补偿：用"以毒攻毒"消除不连续

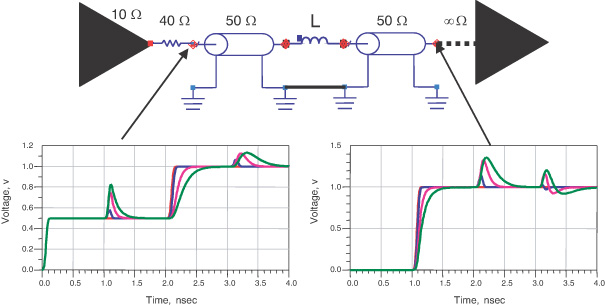

感性缺口（如连接器）可以在两侧各加适量电容，让整个结构重新"看起来像"均匀 50Ω 线。
8.8 The Bottom Line（本章重点）✅
- 🪞 反射系数 r=(Z₂−Z₁)/(Z₂+Z₁)；开路 +1、短路 −1、匹配 0
- 🏓 源端也会反射 —— 用反弹图/SPICE 追踪多次反射
- 🔬 TDR = 沿线"阻抗 X 光"，找不连续点的神器
- ⚠️ 走线时延 > 上升沿 20% → 必须端接
- 🏆 点到点最常用源端串联：Rs+Rsou ≈ Z₀
- 🕳️ stub/过孔/容性负载/感性缺口都会反射+加延迟；可加补偿电容
🧠 小测验
1. 50Ω 线末端接 75Ω，反射系数是多少？
r = (75−50)/(75+50) = 25/125 = 0.2（20% 电压弹回）。

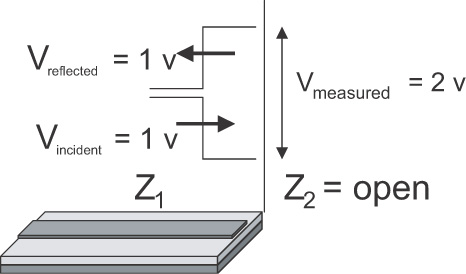

2. 为什么远端开路时电压会"翻倍"？
开路 r=+1，入射波与反射波同相叠加 → 电压 = 入射 + 反射 = 2×入射。
3. 源端串联电阻怎么选？
Rs + 驱动源阻抗 ≈ 特征阻抗 Z₀。如 20Ω 源 + 30Ω 串联 = 50Ω 匹配。
