🤝 第 11 章：Differential Pairs and Differential Impedance（差分对与差分阻抗）

📘 Eric Bogatin《Signal and Power Integrity – Simplified》3rd Ed. · Chapter 11
🗨️ 本章金句：「根本没有'差分模式'这种东西 —— 只有奇模和偶模」
这一章在干嘛？ USB/HDMI/LVDS 都在用差分。本章打破"差分 = 玄学"：讲清差分信号、奇/偶模、差分阻抗怎么算、怎么端接，以及为什么差分信号抗干扰、低 EMI，还有它最怕的"共模尾巴"。
11.1 什么是差分 11.2 差分阻抗 11.3 奇模与偶模 11.4 三种视角 11.5 端接 11.6 共模与 EMI 11.7 实战要点 11.8 小结

11.1 什么是差分信号：两条线一起讲故事

单端信号：一根线对地；差分信号：两条线之间的电压差。LVDS 是典型代表：两条线对地各 1.2V 左右，但差值只有 ±350 mV。

single vs differential

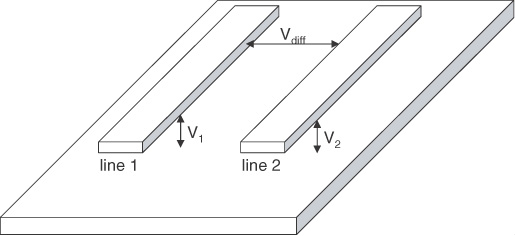

图 11-1：单端（左，信号线对返回路径）vs 差分（右，两条信号线之间）📏
LVDS

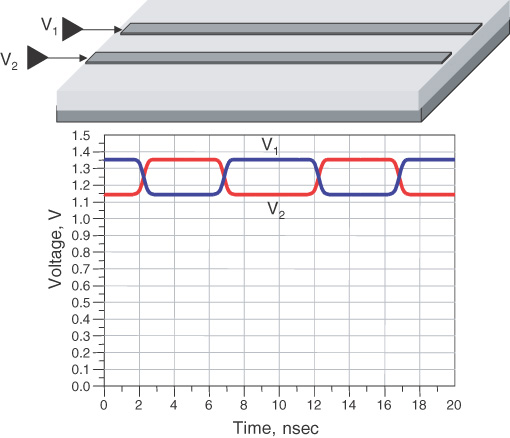

图 11-2：LVDS 电压方案 —— 典型差分信号：小摆幅、低功耗 ⚡
LVDS common mode

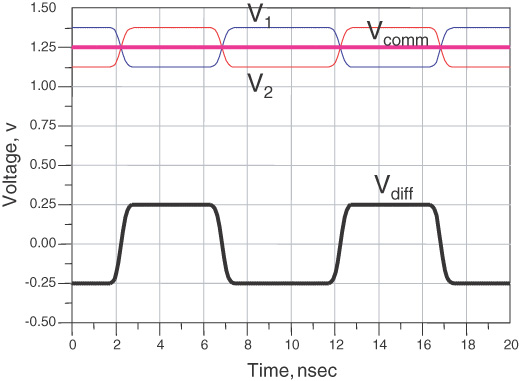

图 11-3：LVDS 的差模 + 共模分量 —— 有个很大的共模成分（基本恒定），接收器只关心差值 🎯
差分的核心优势：① 抗干扰 —— 外部噪声同时"污染"两根线，差值不变；② 低 EMI —— 两线电流方向相反，磁场互相抵消；③ 摆幅小、速度快。

11.2 差分阻抗：两线之间的阻抗

差分阻抗 Zdiff = 差分电压 ÷ 差分电流（两条线之间的等效阻抗）。无耦合时 = 2×单端阻抗；有耦合时 降低（互容分流、互感抵消）。

diff impedance definition
图 11-8：差分对里的两种阻抗视角 —— 每线对返回路径的阻抗 vs 两线之间的等效差分阻抗 🧮
diff impedance vs spacing

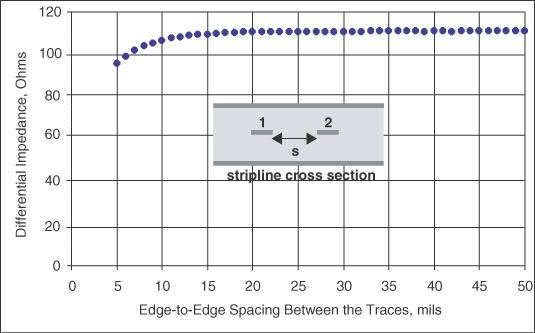

图 11-14：差分阻抗随线间距变小而下降 —— 紧耦合时 Z_diff < 2×Z_单端 📉
approximation accuracy

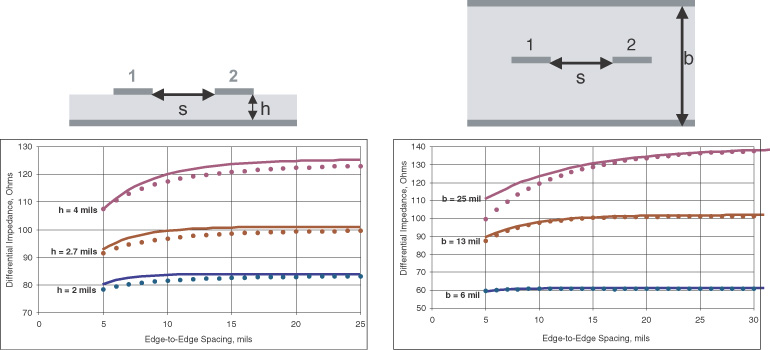

图 11-15：差分阻抗近似公式 vs 2D 场求解器 —— 近似足够好，可放心手算 ✅

11.3 奇模与偶模：差分的"两个灵魂"

差分信号总能拆成两部分：奇模（两线反向，差分信号本身）和偶模（两线同向，共模信号）。每个模式有自己的阻抗和速度！

odd even field
图 11-23：对称微带线的奇模（左）和偶模（右）场分布 —— 奇模电场在中间"打架"，偶模在两侧 🎭
odd mode impedance

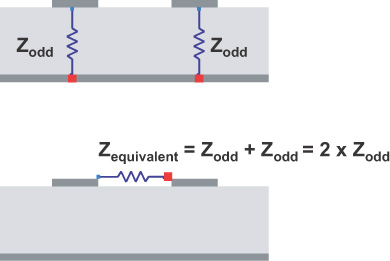

图 11-25：奇模激励下，每线对返回路径的阻抗 = 奇模阻抗；差分阻抗 = 两线之间的等效阻抗
even mode impedance

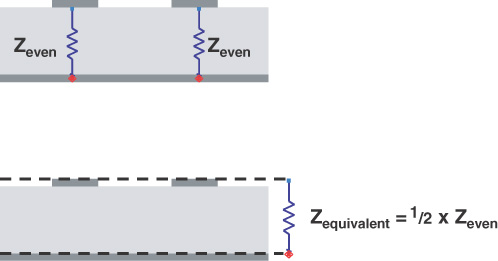

图 11-26：偶模激励（共模信号）下，每线的阻抗 = 偶模阻抗；共模阻抗 = 两线并联对地 🧑‍🤝‍🧑
别再说"差分模式"：教科书（和很多工程师）说的"差分阻抗"其实就是 2 × 奇模阻抗。用奇模/偶模思考，所有公式都不会错。🪄

11.4 三种视角：电压、差共模、奇偶模

three descriptions

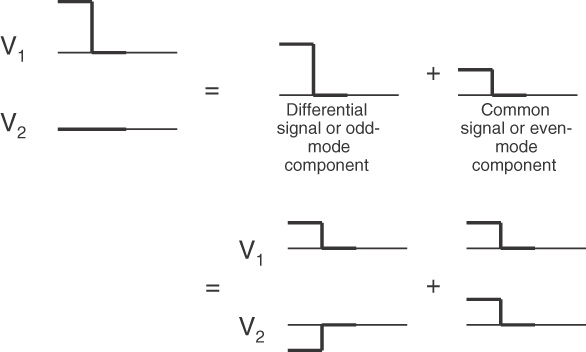

图 11-29：同一组差分信号的三种等价描述 —— 每线电压 / 差模+共模 / 奇模分量+偶模分量 📊
mode speeds

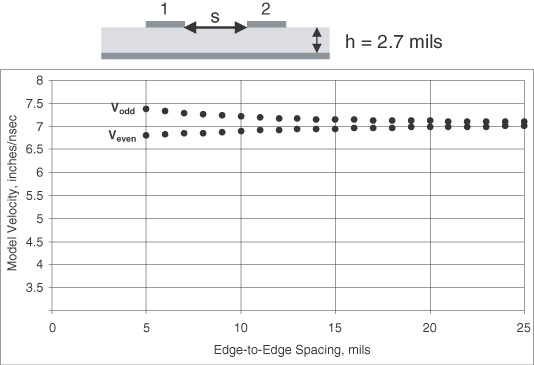

图 11-31：微带线中偶模比奇模快 —— 速度差 = FEXT 的来源（回忆 Ch10）🏃

11.5 差分端接：一个电阻还是三个？

目标接法
只端接差模两线间跨接 Z_diff 一个电阻
只端接共模每线到地接 2×Z_common
两者都端接π 型 / T 型网络
diff termination

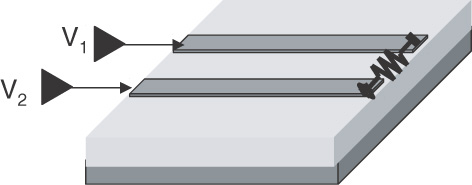

图 11-36：差模端接 —— 两线之间跨一个 Z_diff 电阻即可 ✅
common termination

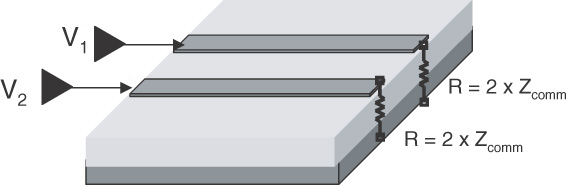

图 11-37：共模端接 —— 每线到地接 2×Z_common，专治共模噪声 🎯
pi tee termination

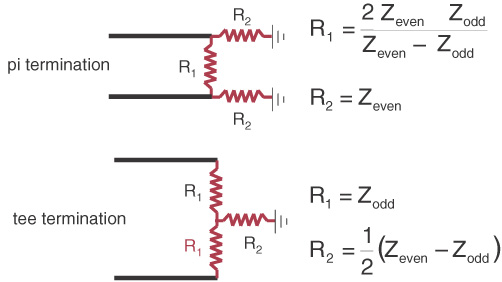

图 11-38：π 型和 T 型端接 —— 差模共模同时端接的"完全体" 🍰
别忘了共模：很多工程师只跨一个电阻端差模，共模噪声在线上乱弹 → 变成 EMI 源头。高速差分最好用 π/T 端接把共模也"吃掉"。

11.6 共模信号与 EMI：差分的"暗面"

共模电流（两线同向流出）不会相互抵消，会形成环路天线辐射。来源：驱动器歪斜（skew）、单端串扰、地电位差。FCC Class B 的辐射限值非常严苛。

FCC limits

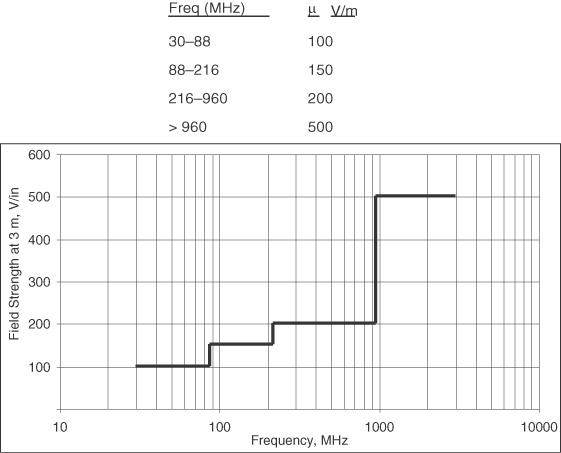

图 11-46：FCC Class B 在 3 m 处的远场电场限值 —— 共模电流很容易超标 📡
ferrite common mode

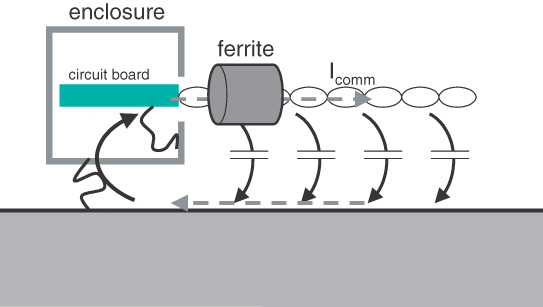

图 11-47：磁环只套住共模路径（不套差模回路）—— 差模电流磁场抵消、不受影响，共模电流被消耗 🛑
skew creates common

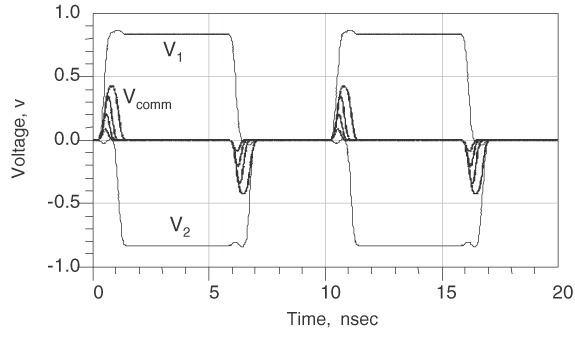

图 11-44：驱动器歪斜（skew）产生的共模信号 —— skew 越大，共模越强 😈

11.7 实战要点：跨缺口、耦合度、返回路径

差分对跨过返回平面缺口（slit）时，差模几乎不受影响（回路在两根线之间），但共模会"炸毛"。这就是差分信号在割裂平面上仍能工作的原因。

diff across gap

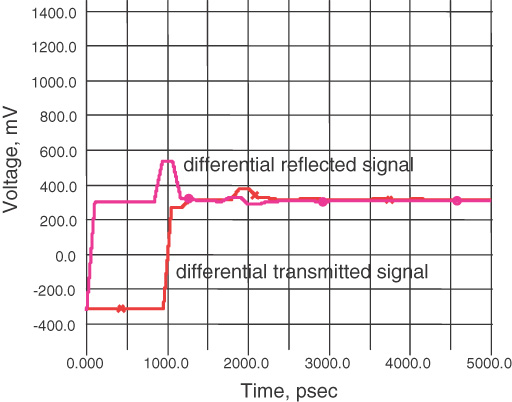

图 11-54：差分信号跨越 1 英寸返回平面缺口 —— 差分信号失真极小（对比单端信号在缺口处的剧烈反射）🕳️
紧耦合 vs 松耦合？ 老话"差分要紧耦合"其实不必然：差模抗干扰靠的是"两线等长、路径一致"，耦合度主要影响阻抗值，不决定抗干扰。工程上按阻抗需求定间距即可。
current distribution coupling

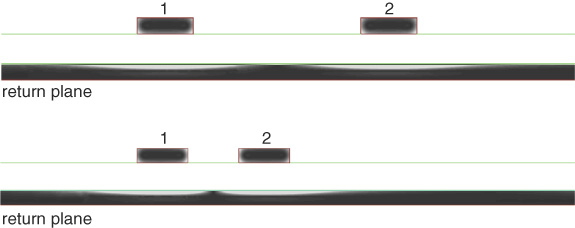

图 11-17：不同间距的耦合微带线电流分布 —— 间距越小，平面上的返回电流分布越集中 🤏

11.8 The Bottom Line（本章重点）✅

🧠 小测验
1. 为什么差分信号抗干扰？
外部噪声对两根线同时同向污染（共模），接收器只取差值 → 噪声被"抵消"。前提是两线路径尽量一致（等长、同走线层）。
2. "差分阻抗 ≈ 2×单端阻抗"什么时候不成立？
两线紧耦合时：互容分流、互感抵消 → 差分阻抗小于 2×单端阻抗。
3. 差分信号为什么 EMI 低？
两线电流大小相等方向相反 → 辐射磁场互相抵消。但共模分量不会抵消 —— 所以要压共模。
