🛡️ 屏蔽：金属外壳最后那一道防线
📘 出自 Texas Instruments · SZZA009 · PCB Design Guidelines For Reduced EMI (1999)
本章话题：屏蔽原理屏蔽地线缆旁路缝隙天线。先记一句金句 —— "屏蔽只是补漏，把内部的噪声降到最低才是根本"。
3.1 🔧 屏蔽原理
空中飞过来的电场撞到金属表面 → 大部分变成金属里的传导电流 → 只有极小一部分穿透。金属外壳就成了「屏蔽」。
🚪 漏出来的渠道：
- 🔌 出入机箱的线缆
- 🕳️ 机箱上的孔、缝
⚠️ 永远优先降内部噪声，屏蔽只是兜底。
3.2 🟢 屏蔽层的接地
屏蔽层要承担：直击 ESD、外部场、内部场、出入机箱线缆上的噪声。所以屏蔽层要当成一个 RF 导体平面：
- 🔗 接到那个「单点地」上 —— 稳压器地、MCU 地、电池负极的会合点。
- 📏 走最短路径，阻抗最小。

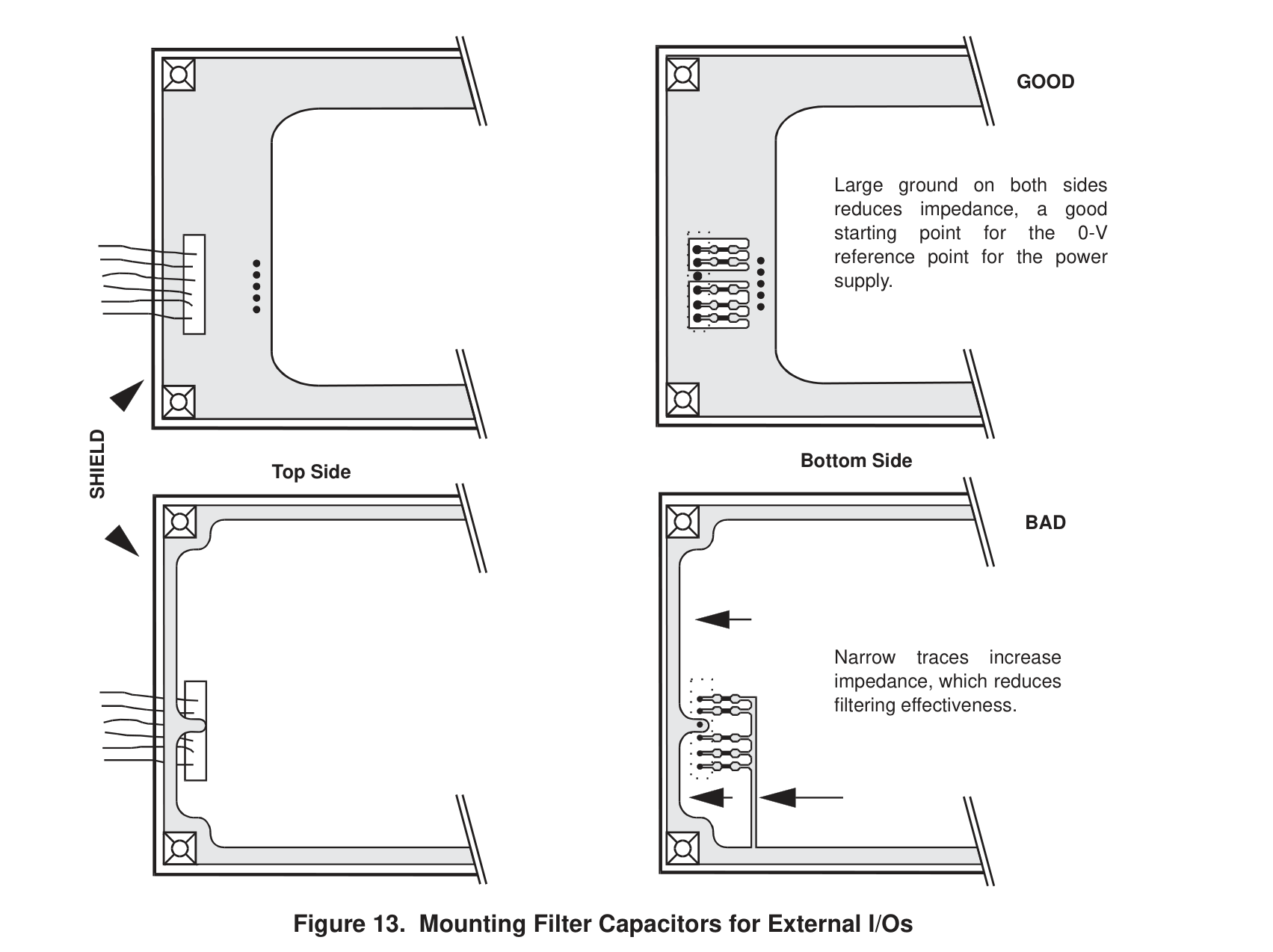

3.3 🔌 线缆与旁路
板上要单独留一块地接机箱屏蔽层，作为 I/O 旁路电容的「地」。
- 🛡️ 最后一次滤掉系统噪声。
- 🌧️ 滤掉线缆从箱外捡回来的噪声。
- 🔋 电容值 < 1000 pF (≈ 470 pF)。
- 📏 到机箱的走线要 3:1 长宽比。
3.4 🕳️ 缝隙天线：散热孔、接缝
一条长而窄的缝 = 一根高效天线。比你想的严重得多。
📋 关键规则：
- 🔗 接缝处要用压凸点、错指、弹性片等「接触保证」工艺。
- 📏 任何缝隙不要超过 4 英寸。
- 🚫 不要做散热槽。要通风就用小圆孔阵。
🧠 小测验
Q：为什么散热槽比小圆孔更糟糕？
A：一条 4 英寸长的缝在某个高频就是 1/4 波长 → 缝隙天线高效辐射。一堆 1 mm 小圆孔则因为太短，每个圆孔都「长度不够」，基本不辐射 RF。
