🛠️ 其它布局：前面板、敏感度、自动布线
📘 出自 Texas Instruments · SZZA009 · PCB Design Guidelines For Reduced EMI (1999)
本章话题：前面板双地敏感度自动布线的雷区。

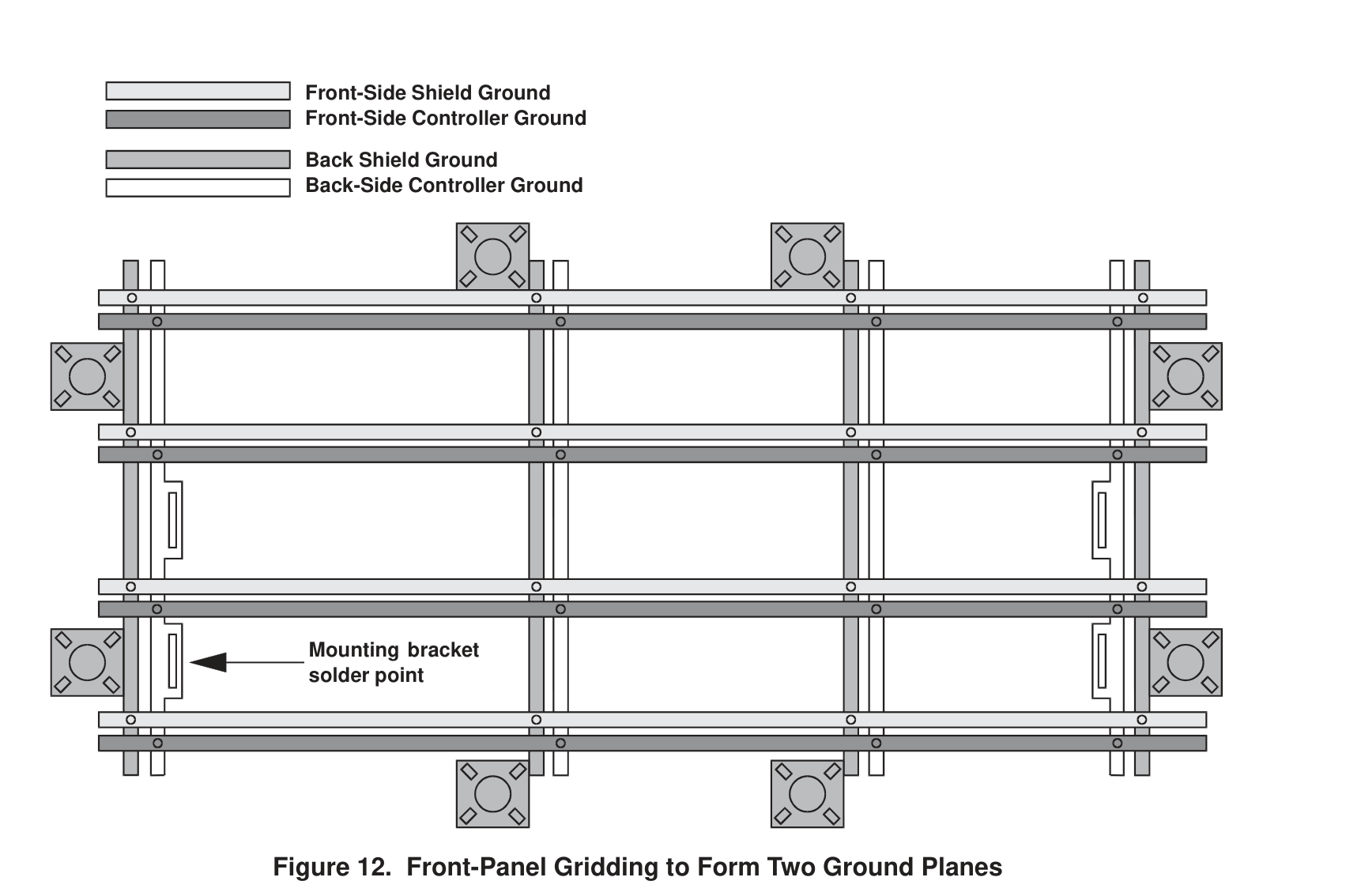

2.6.1 🖥️ 前面板 PCB：双层网格化设计
在多 PCB 系统里，"前面板"那一片 PCB 上有键盘和显示屏，它既是屏蔽的一部分，也可能是辐射源。设计目标：
- 🛡️ 给 MCU 的噪声电流找一个返回路径。
- 🛡️ 把屏蔽向前面板延伸出去。
📋 做法：
- 📐 一面走线全横向，另一面全纵向 (90° 正交)。
- 🕸️ 在键盘/矩阵信号之间插两套独立的网格地：一套作信号返回地，一套作屏蔽地。
- 🔩 屏蔽地在四个角、每两英寸沿边一次，都要紧紧接到机箱 (用螺丝或焊片)。
- 🔗 返回地接到 MCU 的地平面 (金属支架 + 焊接最稳)。
2.6.2 🛡️ 抗扰度 (Susceptibility / Immunity)
外部电磁场感应到走线上，产生交流电压叠加在直流上 → 在 MCU 输入端被整流 → 出现直流偏置 → 偏离翻转阈值 → MCU 看不到该有的信号了。
😱 后果：
- ⏱️ 晶振脚被干扰 → 整个芯片没时钟。
- 🔄 RESET 脚被干扰 → 芯片一直处于复位状态直到干扰消失。
🌟 抗扰的物理本质和抗辐射是一样的 —— 都是环路面积。所以你做辐射防护的所有招数，在抗扰上一样有效。
🎯 最关键的脚：影响程序流的那几个 —— 晶振、RESET、中断、程序分支输入。对它们用抗辐射的所有规则。最容易出问题的环路：晶振脚 + 晶体 + 晶振电容 + 电容地到 MCU 地的路径。
⚠️ 小心"地弹" —— 公共阻抗会让驱动电路的参考电压漂移，可能把 RESET、OSC 推离 MCU 的翻转区间。
2.6.3 🤖 自动布线 (Autorouter) 的雷区
自动布线 = 不做去耦 = 隐患。以下必须手画：
1) 电源和地；
2) 影响抗扰度的关键信号；
3) 任何含时钟数据的信号 (比如 memory bus 的低位地址)；
自动布线只能用在 < 50 kHz 翻转 的信号上 —— 而且每根都要人工检查 EMI 问题。
1) 电源和地；
2) 影响抗扰度的关键信号；
3) 任何含时钟数据的信号 (比如 memory bus 的低位地址)；
自动布线只能用在 < 50 kHz 翻转 的信号上 —— 而且每根都要人工检查 EMI 问题。
📋 检查清单：
- 🪨 晶振附近的走线、元件和晶振本身。
- 🕸️ 地线是否做了网格化。
🧠 小测验
Q：为什么抗扰度和抗辐射的解决办法是一回事？
A：天线的物理性质是对称的 —— 同一根天线既能「发射」也能「接收」。环路面积大 = 既容易「送出去」也容易「接收进来」。所以小环路是双向的"护甲" 🛡️。
A：天线的物理性质是对称的 —— 同一根天线既能「发射」也能「接收」。环路面积大 = 既容易「送出去」也容易「接收进来」。所以小环路是双向的"护甲" 🛡️。
