🕸️ 配电方式：双层板怎么把「电源」和「地」织成网？

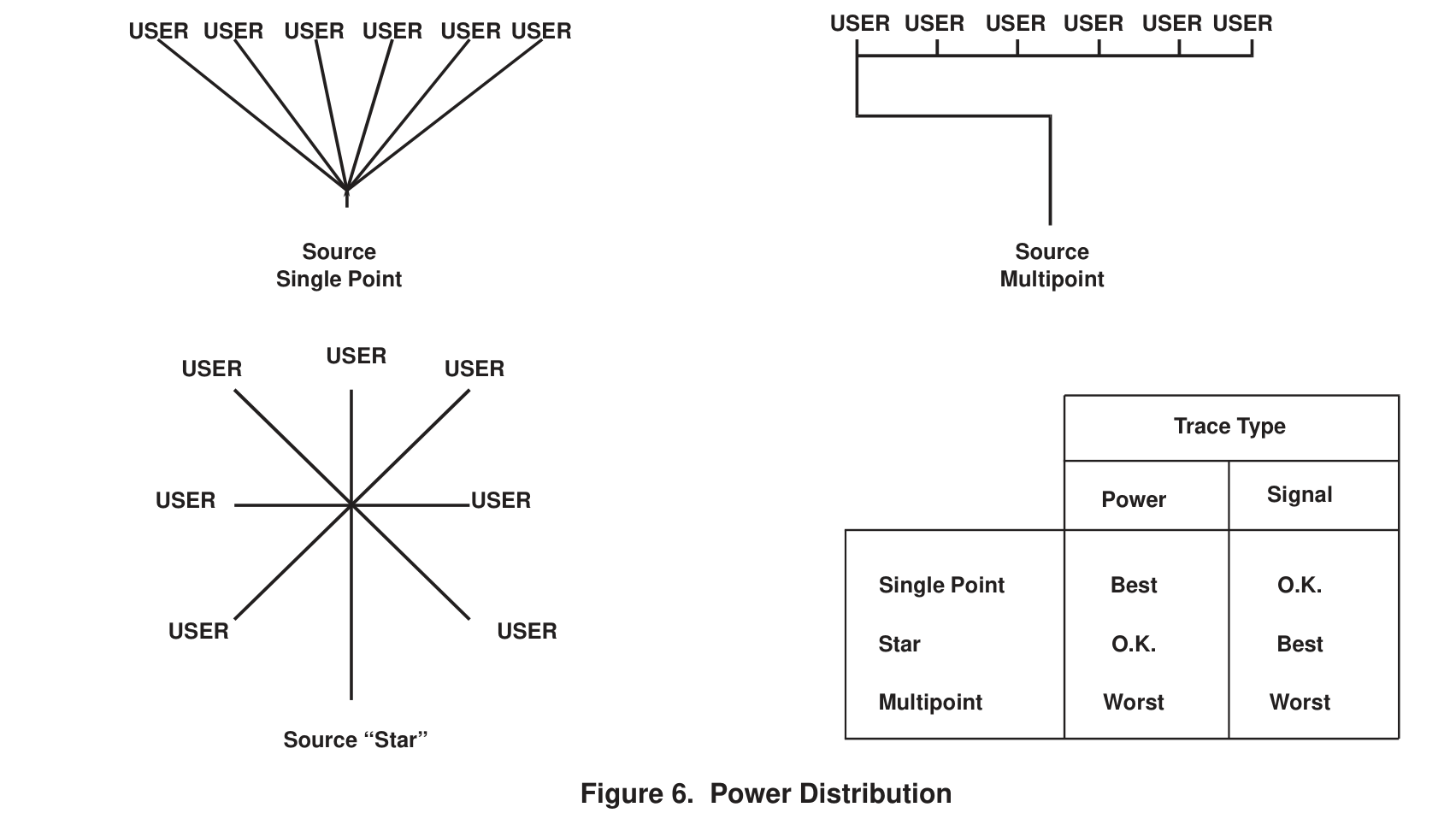

2.2.1 🌐 单点 vs 多点配电

2.2.2 ⭐ 星形 (Star) 配电

和单点很像，但「中心点」其实是一段稍长的走线，位于板子中央，所有分支从这里放射出去。适用场景：

• 🖥️ 系统时钟从板边连接器进来，要送给板中央的多个器件 —— 用星形让各路延迟几乎相同。
• ⚡ 高频板（电脑主板那种）特别喜欢星形。

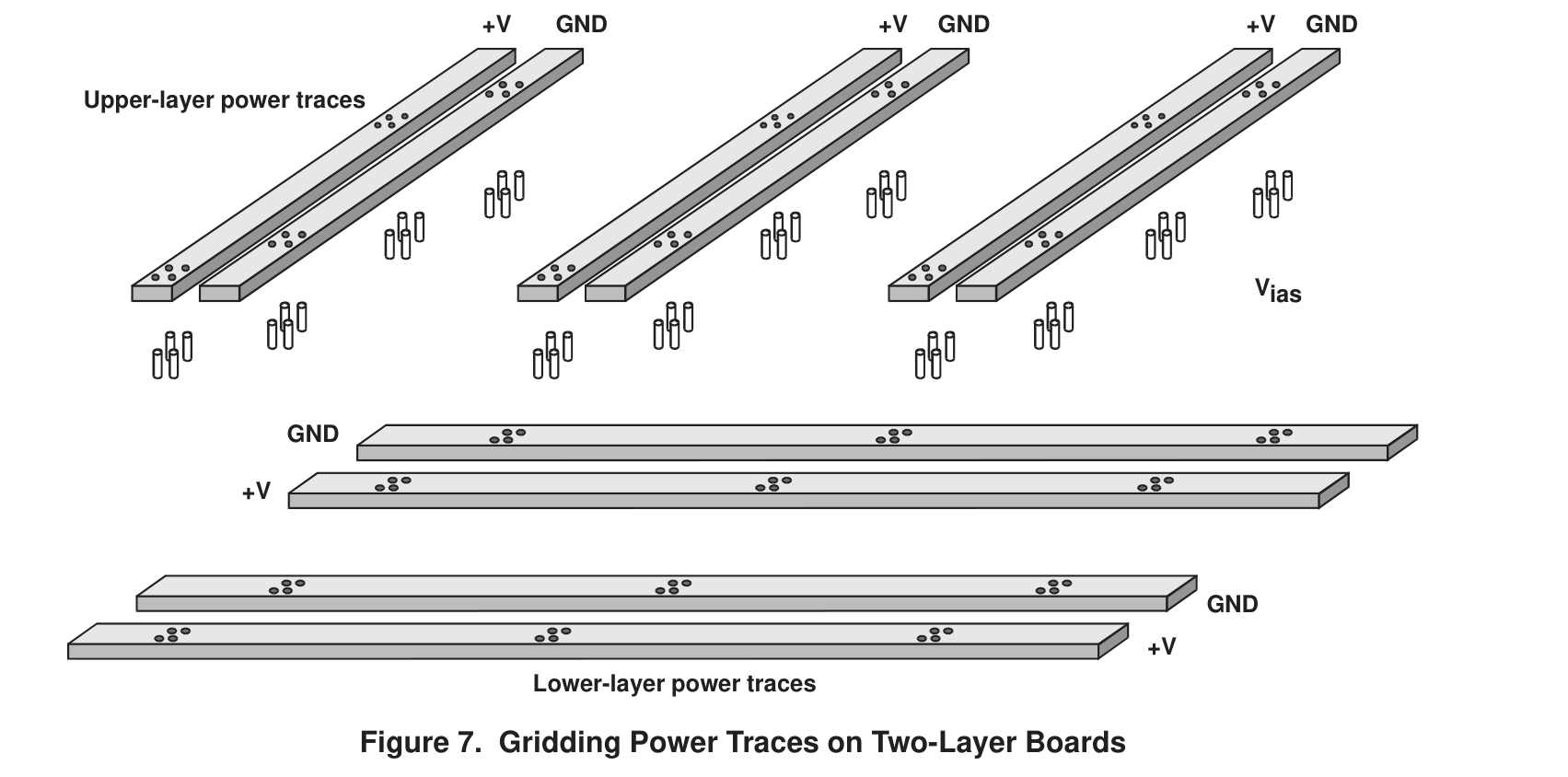

2.2.3 🕸️ 网格化 (Gridding) —— 双层板的灵魂

两个目的：

• 🎯 给每根信号线下方都准备一条返回路径（替代四层板的"地平面"）。
• 🎯 降低 MCU 和稳压器之间的阻抗。

具体做法：

1. 🪜 假设顶层走线主要垂直方向，底层走线主要水平方向。
2. ⬛ 把所有地线尽量加宽，所有空白处都用地铜填充。
3. 🕳️ 顶层和底层走线交叉的地方打过孔 (via) 连起来。
4. 🔗 地填充在两两端都接地才是「网格」，只接一端只是「地屏蔽」。

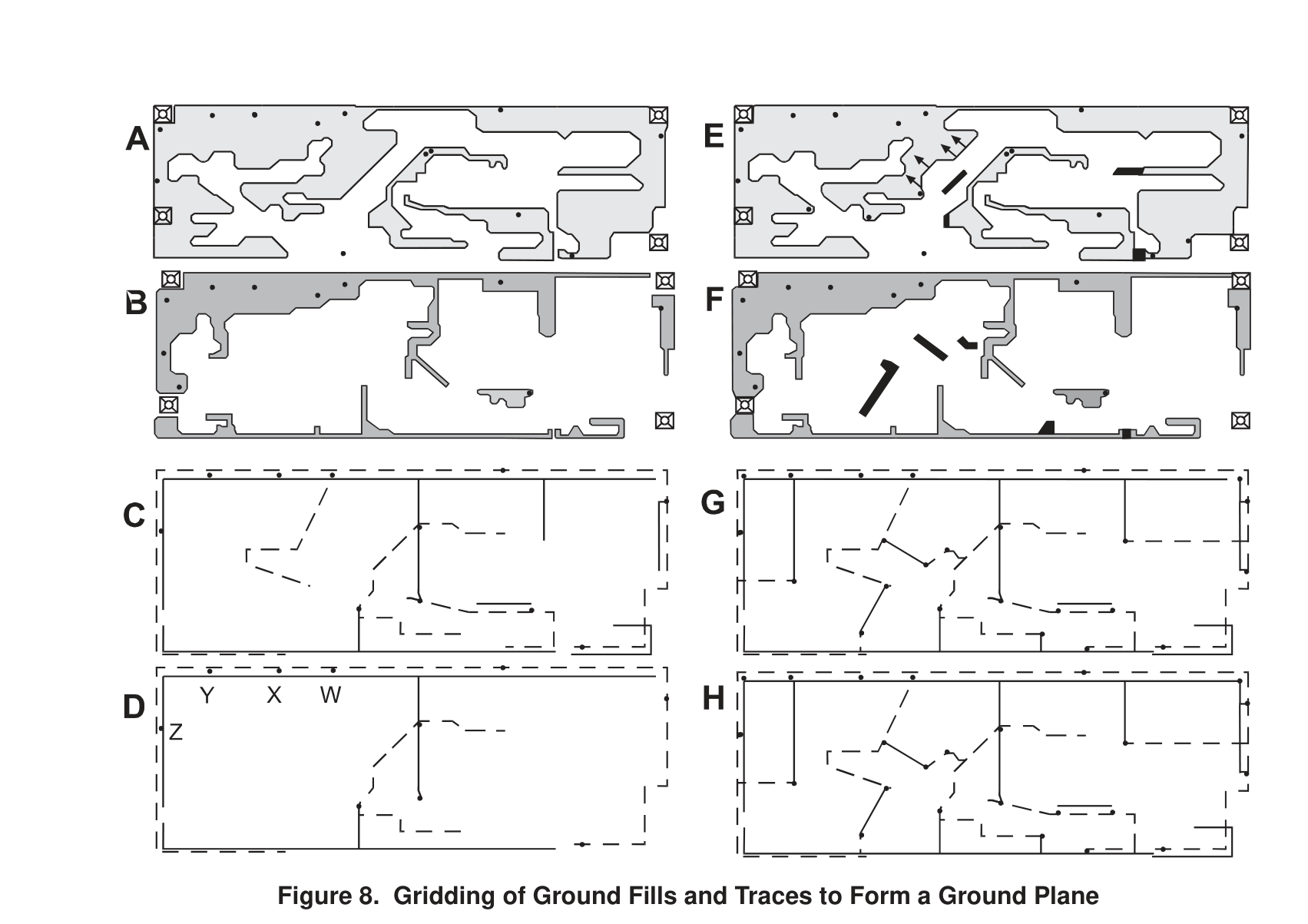

🎯 "网格前后"的对比实例

左边 (A、B) 是原始板子的顶层和底层；D 把所有「只接一端」的孤立走线删了，只剩稀疏骨架。

右边 (E、F) 只加了几条走线 (黑色)，稍微挪动了一些铜皮，瞬间就把整个网络「织」密了 —— H 图就是效果。

🌟 这个例子的精髓：不要在脑子里以为「差一点点无所谓」，其实差一点点就差很多。

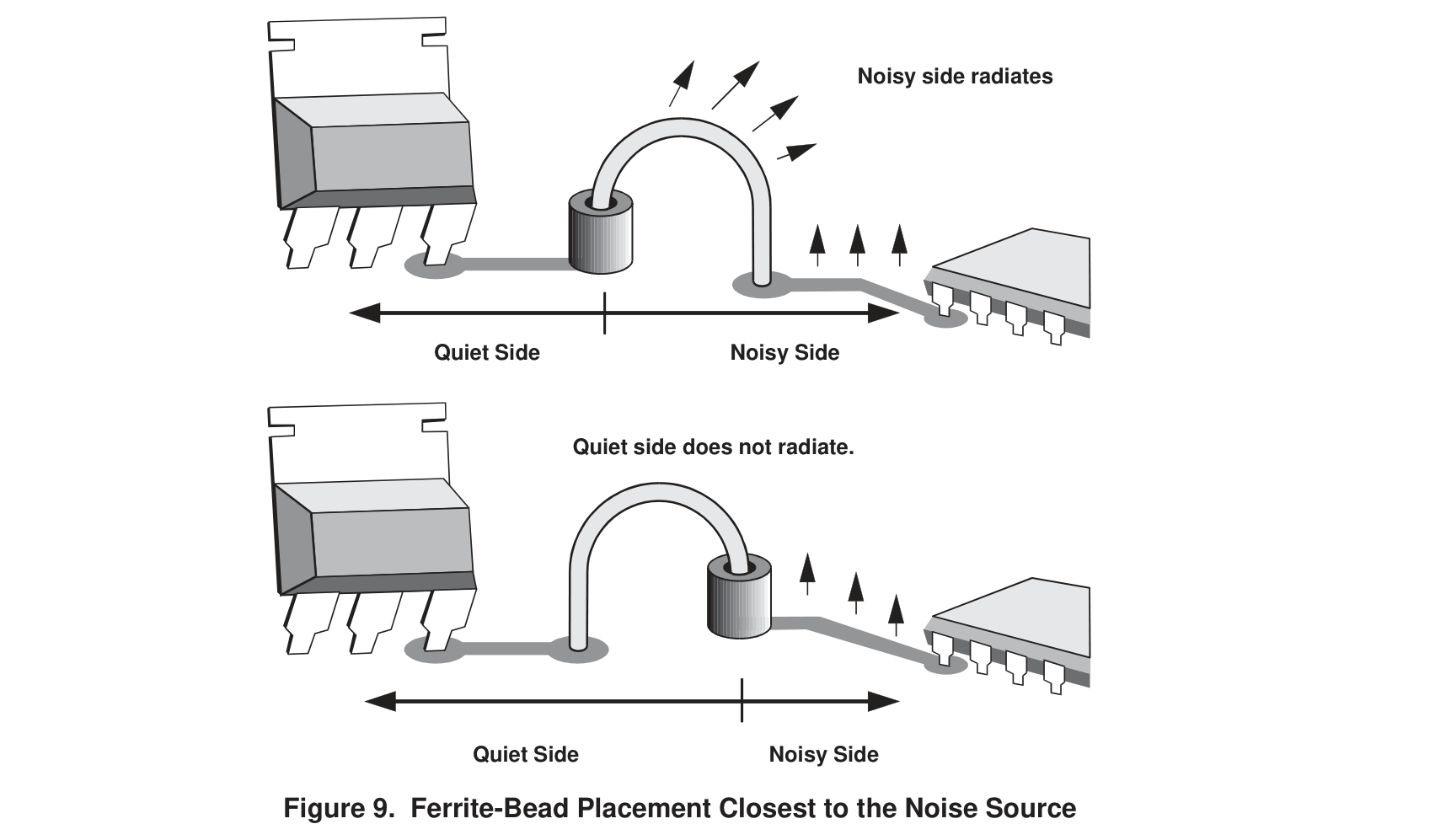

2.2.4 🧲 旁路电容 + 磁珠 (Ferrite Bead)

芯片切换时需要的瞬态电流，必须由紧挨着的旁路电容提供。如果电感太大拿不出来，物理定律会逼着它从最近的电源走线来 —— 然后这条走线就成了 RF 天线 🚨。

📋 具体配方：

• 🧲 磁珠 + 0.1 µF (或 0.01 µF) 电容，电容放在磁珠"内侧"（靠近 MCU 那一侧）。
• 🔌 在磁珠外侧再加一颗 1000 pF 电容，构成一个 π 型滤波器。
• ⛔ 磁珠只接 +V，不接地。如果是穿心磁珠，引脚朝 +V 那一边。
• 📏 旁路环路走线 长宽比 ≤ 3:1。
• 📐 旁路环路面积越小越好。能用地平面延展就不要画走线。
• 🧪 四层板上也可以用同样的磁珠和电容，1000 pF 那一颗画上去，看屏蔽室测试再决定要不要删。

2.2.5 📌 把噪声按在"芯片脚边"

对于普通数字 I/O 脚（不是 memory bus），目的是压制静态时的时钟 glitch。推荐做法：

• 🔴 输出脚串联 50~100 Ω 电阻；输入脚串联 35~50 Ω。电阻越靠近 MCU 越好，最好压在 MCU 地岛上方。
• 🟢 每根脚配 1000 pF 对地旁路（前提：信号边沿不能比 100 ns 还快）。电容放在电阻外面，而不是芯片和电阻之间 —— 否则 MCU 一跳变就看到「短路」。
• 🟡 纯输入脚可以把电容放在芯片侧 (电阻内侧)，因为高频想「漏」到地时，经电容比经电阻更省事。
• ⚠️ RESET 和中断脚要小心，别因为过滤把它们的功能滤没了。
• 🚫 晶振脚不要加任何滤波，保持晶振周围 1 英寸清空区。
• 🔌 未用脚配置成输入，直接短接到 MCU 地。开看门狗，防止程序「飞」了之后这些脚突然变输出。

📊 滤波优先级（从最该加到最不该加）：

1. 🚪 出机箱的信号
2. 🚪 出 PCB 到内部其他板的信号
3. 📥 在本板上、高阻负载的信号（驱动另一个 MOS 输入或开路）
4. 🚀 并口高速数据传输脚 (memory bus)
