📖 第 24 章：低功耗实验（Low Power）

🔧 正点原子《DMF407 开发指南》V1.0 · Chapter 24

🗨️ 「电池供电的核心：低功耗设计 = 续航 × 10。」

这一章在干嘛？ 低功耗实验：睡眠 / 停止 / 待机三种模式、WKUP 引脚唤醒、PVD 电压监控、各模式功耗对比。从一粒纽扣电池续航到 1 年。

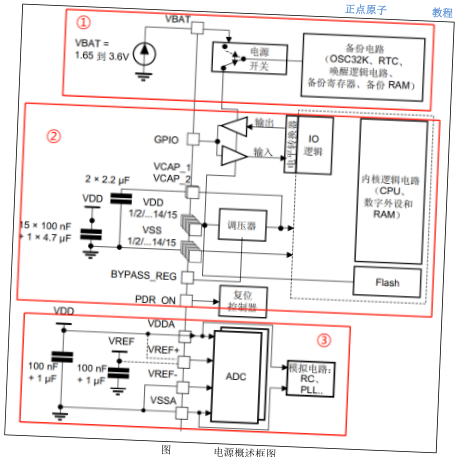

24.1 电源控制（PWR）简介

STM32F4 三种低功耗模式：

睡眠 = CPU 停但 SRAM/外设都还在，最快唤醒；停止 = 全部 1.2V 域停，SRAM 保留；待机 = 1.2V 域也停，SRAM 全丢，相当于软复位。

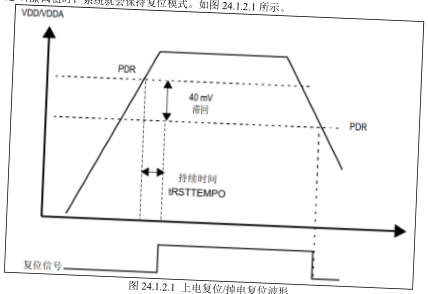

PVD（Programmable Voltage Detector）监测 VDD 电压，低于阈值触发中断。

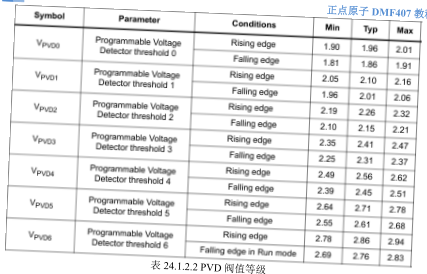

配置：PLS[2:0] 选择阈值（2.0~2.9 V）→ 使能 PVD → 中断里报警。

WFI / WFE 指令进入睡眠：

HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON, PWR_SLEEPENTRY_WFI);

任何中断都能唤醒。

停止模式下电压调节器可设为「低功耗模式」进一步省电：

HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_SLEEPENTRY_WFI);

// 唤醒后要重新配置时钟
SystemClock_Config();

唤醒源：EXTI + RTC 闹钟。

待机模式下 SRAM 全部丢失，相当于软复位：

HAL_PWR_EnterSTANDBYMode();   // 不会返回

唤醒后从 main 开始。唤醒源：WKUP 引脚上升沿 / RTC 闹钟。

待机唤醒后程序重跑，所以要在 main 开头判断 __HAL_PWR_GET_FLAG(PWR_FLAG_SB) 区分冷启动和唤醒。

🧠 小测验

睡眠、停止、待机三种模式功耗排序？

睡眠 > 停止 > 待机。

待机模式唤醒后程序从哪里开始？

从 main 开头，相当于复位。

PVD 是什么？检测什么的？

可编程电压检测器，检测 VDD 电压低于阈值时触发中断。
