🔋 ds-08 工作模式与电流检测
连续转换、待机、电流检测，三种模式怎么选？
ADS131M02 数据手册初学者精讲 · 从芯片框图到电能计量应用
ADS131M02 不只是一个「一直采样」的 ADC，它还有低功耗待机和专门的电流检测模式。理解这些模式，对电池供电或窃电检测类应用很关键。

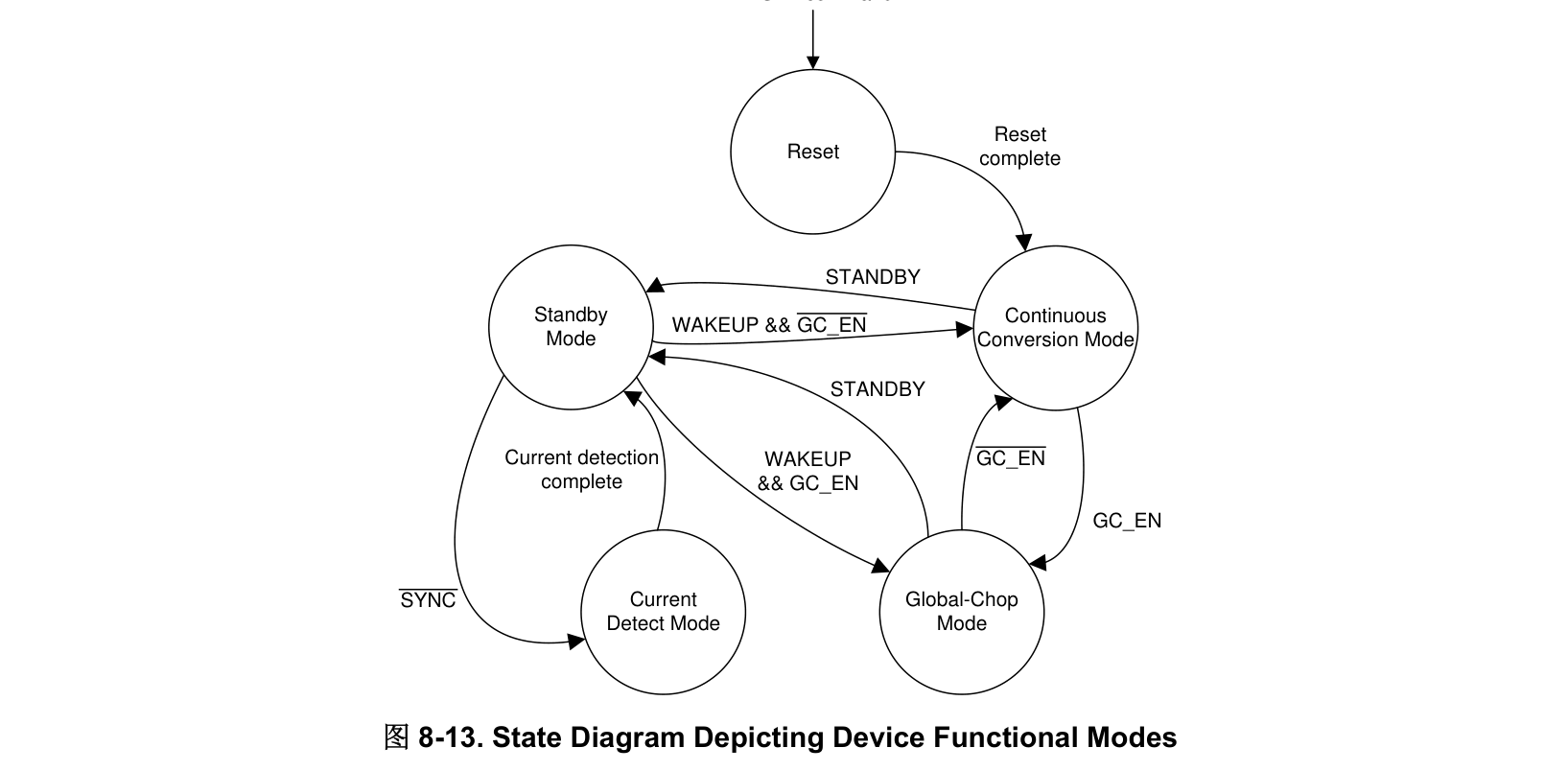

🔄 功能模式状态图
上电复位后进入连续转换模式，MCU 可以通过命令切换到待机或电流检测模式。
- 连续转换模式：正常工作，持续输出采样数据；
- 全局斩波模式：连续转换的特殊形式，降低漂移；
- 待机模式（STANDBY 命令）：关闭通道、基准和非必要电路，寄存器保留；退出用 WAKEUP 命令；
- 电流检测模式：周期性以低功耗采样，检测是否有过流/窃电。

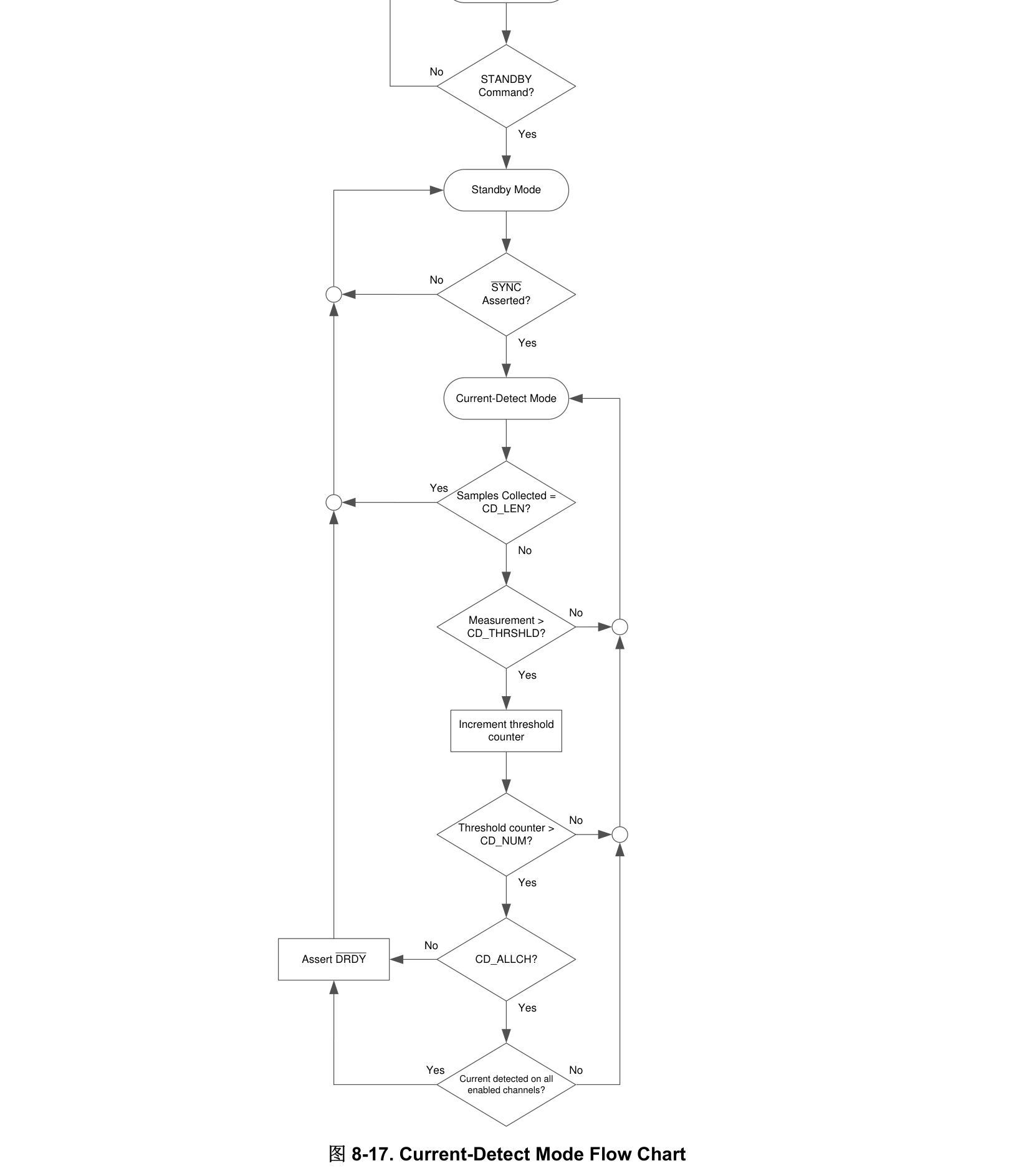

🛡️ 电流检测模式
电流检测模式用于设备掉电或低功耗运行时，仍然周期性监测电流。如果检测到的电流绝对值超过阈值，就通过 DRDY 唤醒主机。
流程要点：
- 设备进入电流检测模式，按配置采集若干样本（CD_LEN）；
- 比较结果与阈值 CD_THRSHLD；
- 超过阈值次数达到 CD_NUM 后，判断为真实过流；
- 若 CD_ALLCH=1，需要所有使能通道都触发才唤醒；否则任一通道触发即可。
⚡ 三种功耗模式
在连续转换模式下，还有 HR/LP/VLP 三种功耗-性能档位：
| 模式 | 时钟 | 功耗 | 适用场景 |
|---|---|---|---|
| HR | 8.192MHz | 最高 | 最高精度计量 |
| LP | 4.096MHz | 中等 | 一般精度、省电 |
| VLP | 2.048MHz | 最低 | 电池、低功耗监测 |
记忆 HR = High Resolution，LP = Low Power，VLP = Very Low Power。时钟越快、功耗越高、噪声越低。
🧠 小测验
如何从待机模式唤醒 ADS131M02？
发送 WAKEUP 命令，并重新提供 CLKIN。唤醒后调制器需要 8×tMOD 的建立时间。
电流检测模式主要用来做什么？
在低功耗状态下周期性监测电流，检测过流或窃电事件，触发 DRDY 唤醒主机。
全局斩波模式下相位校准还能用吗？
不能。全局斩波模式下相位校准自动禁用，因为输入极性在不断交换。
