📌 ds-02 引脚与封装
20 个引脚怎么分配？画原理图前先看这里
ADS131M02 数据手册初学者精讲 · 从芯片框图到电能计量应用
ADS131M02 提供两种封装：20 引脚 TSSOP（较大，好焊接）和 20 引脚 WQFN（3mm×3mm，省空间）。引脚功能完全相同，只是排列不同。本节把引脚分成电源组、模拟输入组、SPI 数字组、控制组四类来讲。

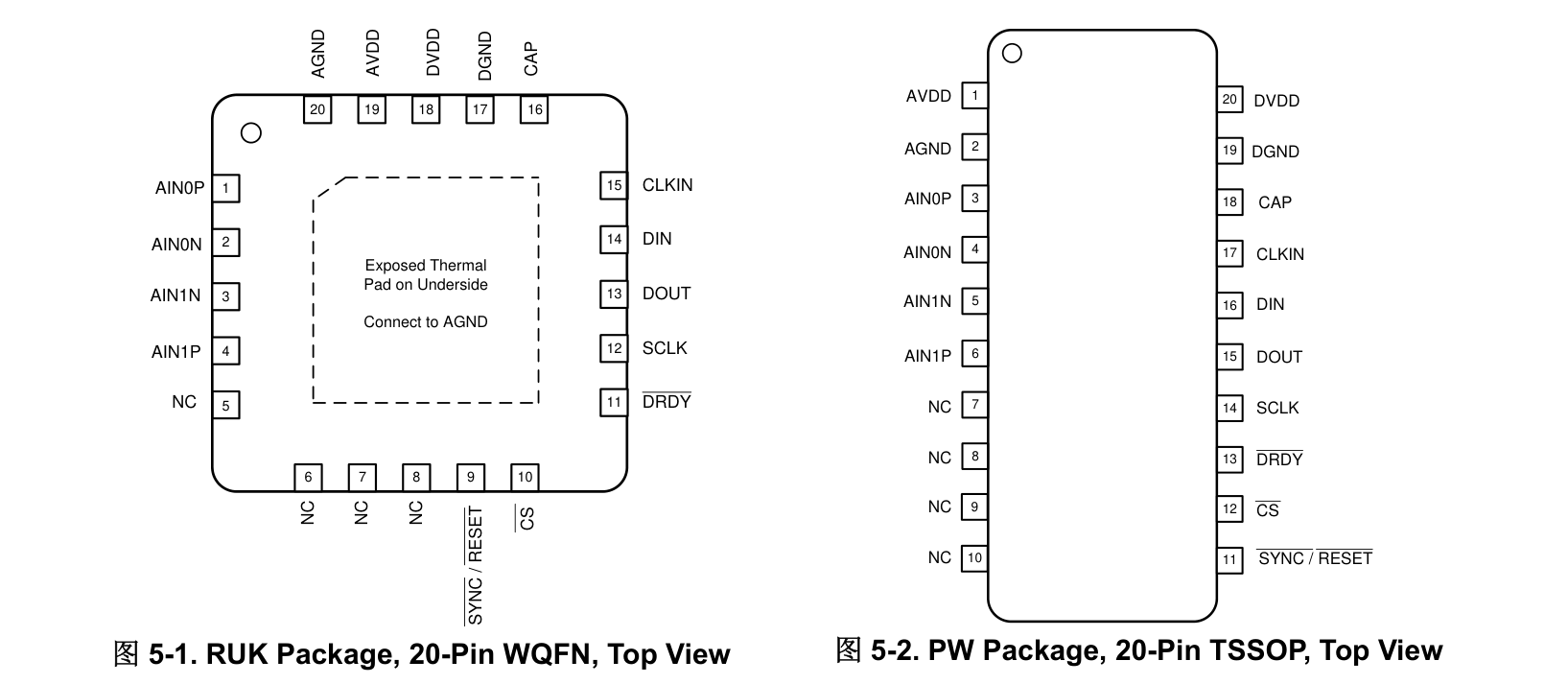

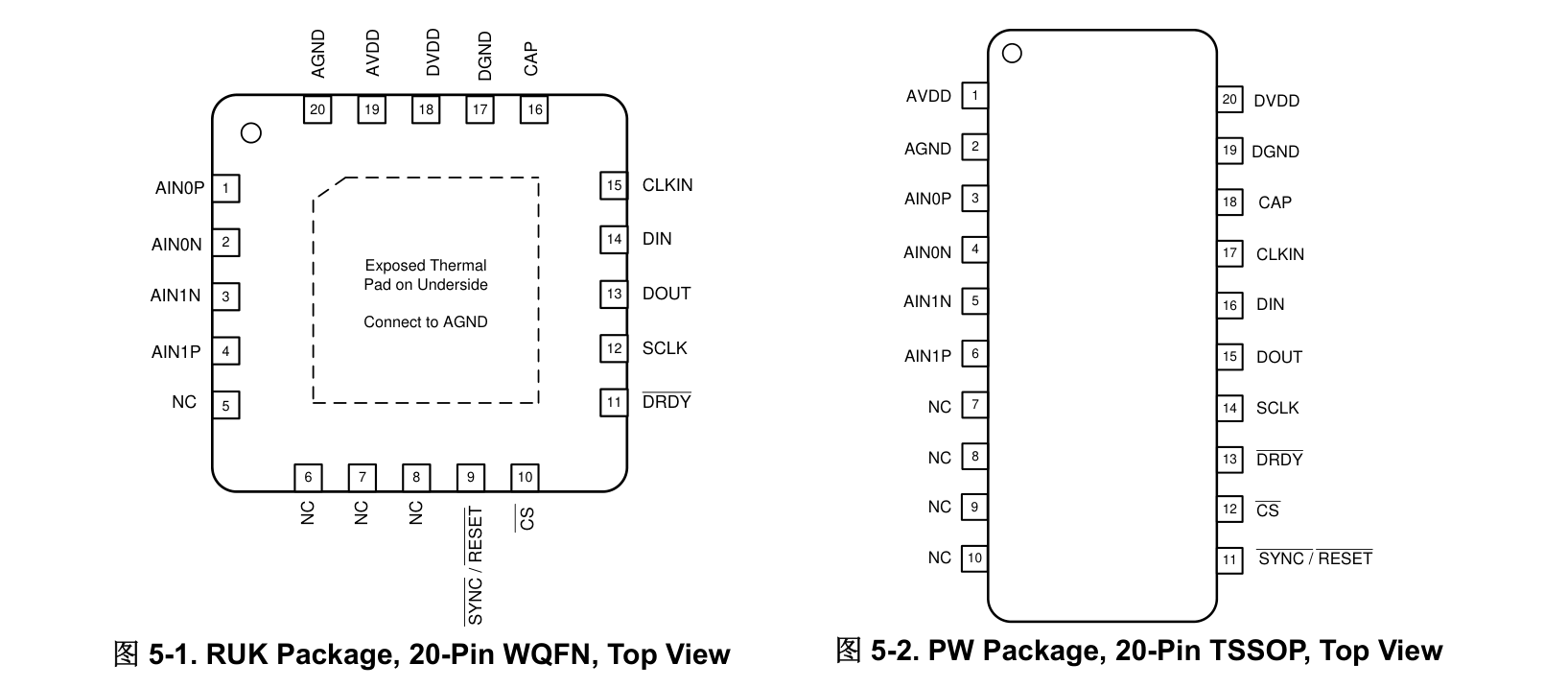

🏗️ 两种封装对比
🔌 引脚功能分组速查
| 分组 | 引脚名 | 类型 | 作用 |
|---|---|---|---|
| 电源 | AVDD | 电源输入 | 模拟电源 2.7~3.6V |
| AGND | 地 | 模拟地 | |
| DVDD | 电源输入 | 数字 I/O 电源 1.65~3.6V | |
| DGND | 地 | 数字地 | |
| -- | CAP | 模拟输出 | 内部 LDO 输出，外接 220nF 到 DGND |
| 模拟输入 | AIN0P / AIN0N | 模拟输入 | 通道 0 差分输入正 / 负 |
| AIN1P / AIN1N | 模拟输入 | 通道 1 差分输入正 / 负 | |
| 所有模拟输入可直接接传感器，高阻抗 | |||
| SPI 数字 | CS | 数字输入 | 片选，低电平有效 |
| SCLK | 数字输入 | SPI 时钟 | |
| DIN | 数字输入 | 主机 → 从机数据（MOSI） | |
| DOUT | 数字输出 | 从机 → 主机数据（MISO） | |
| DRDY | 数字输出 | 数据准备好，低电平有效 | |
| 控制 | CLKIN | 数字输入 | 主时钟输入，典型 8.192MHz |
| SYNC/RESET | 数字输入 | 同步转换或复位，低电平有效 | |
⚠️ 画原理图要特别注意
- NC 引脚：数据手册说可以悬空，但建议按 TI 推荐处理，不要接地或电源；
- Thermal Pad（WQFN 底部散热焊盘）：必须接到 AGND，不要悬空；
- AGND 与 DGND：芯片内部已分开，PCB 上建议在芯片下方单点连接；
- CAP 引脚：内部 LDO 输出，必须接 220nF 到 DGND；如果 DVDD≤2V，可以把 CAP 与 DVDD 短接，用外部 1.8V 供电。
新手常见错误 把 WQFN 底部散热焊盘悬空。这会导致散热不良、EMI 变差，严重时参考不稳定。务必接 AGND。
🧠 小测验
AIN0P 和 AIN0N 是什么关系？
它们是一对差分输入。P 是正端，N 是负端，ADC 转换的是两端的电压差 VAIN0P - VAIN0N。
DRDY 引脚有什么用？
DRDY（Data Ready）是 ADC 告诉主机「新采样点已准备好」的信号。主机可以靠它触发 SPI 读数。
CAP 引脚必须接什么？
正常工作下必须接 220nF 电容到 DGND。如果 DVDD≤2V，可以把 CAP 短到 DVDD。
