📊 ds-04 核心参数解读

电气特性表（Electrical Characteristics）是选型的硬指标。对 ADS131M02 这种计量 ADC，最需要关注的参数是：噪声、动态范围、THD、输入阻抗、功耗。本节用几张关键曲线带你入门。

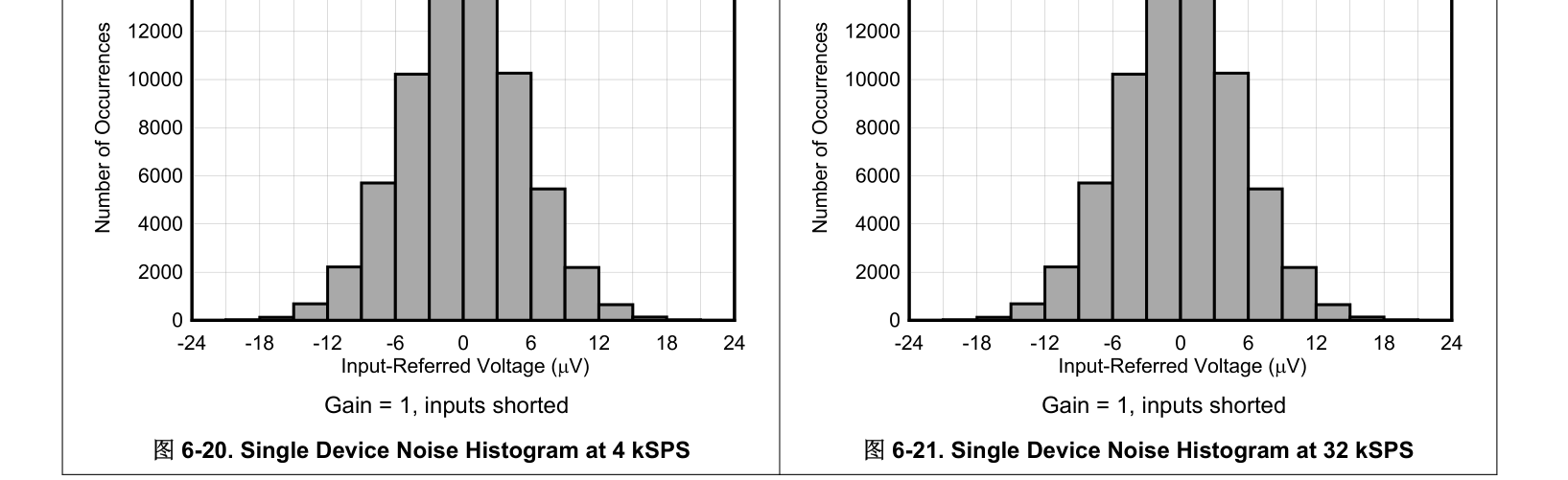

📉 噪声直方图：芯片到底有多「安静」

把 ADC 输入短接（0 输入），连续采集很多次，得到一连串输出码。理想情况下所有码都相同；实际会形成一个分布。分布越窄，噪声越小。

这张图展示了两种数据速率下的噪声分布。可以看到：

• 4 kSPS 时分布更窄，噪声更小；
• 32 kSPS 时分布更宽，噪声更大；
• 原因是：数据速率越高，数字滤波器带宽越宽，通过的噪声就越多。

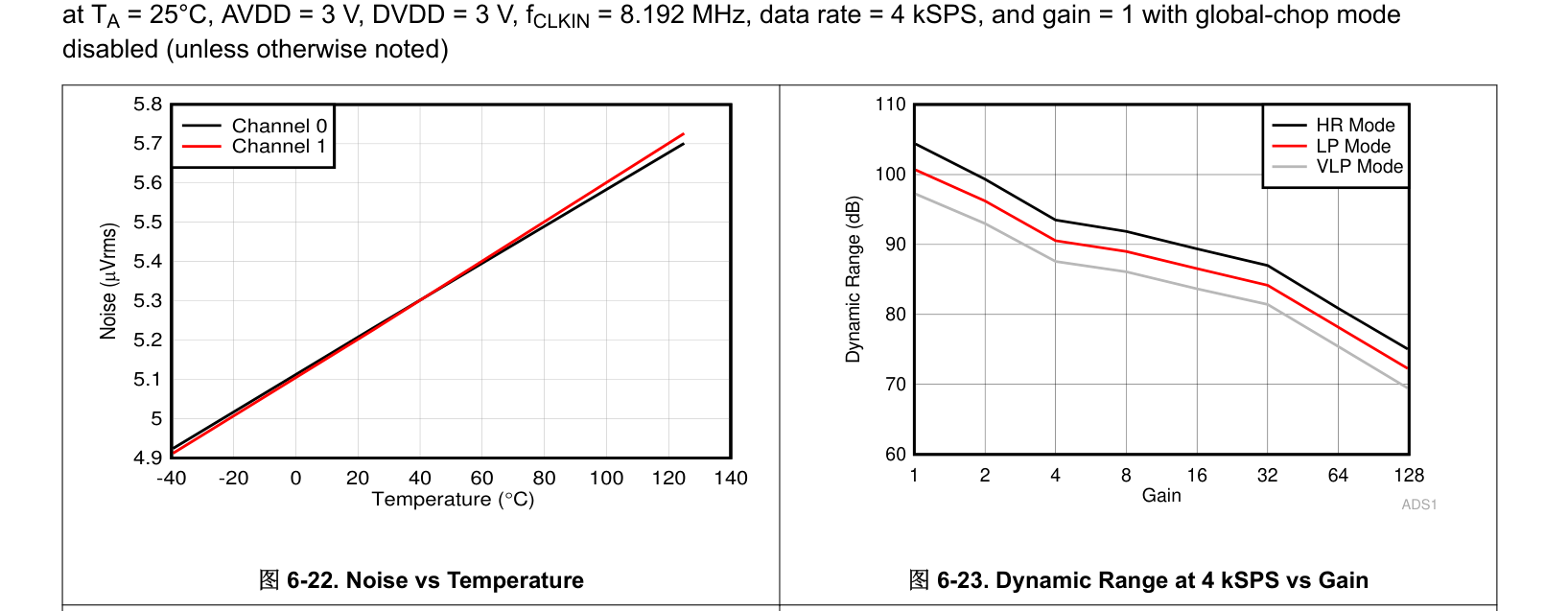

🌈 动态范围 vs 增益

动态范围（Dynamic Range）可以理解为 ADC 能同时分辨的最大信号与最小信号的比值，单位 dB。增益越高，满量程范围（FSR）越小，能测的最小信号也越小，但动态范围会下降。

从图中能看出：

• 增益=1 时动态范围最大，约 102dB（4kSPS）；
• 增益增大到 128，动态范围下降，但能测到 µV 级小信号；
• 所以选增益时不是越大越好，而是「够用就行」。

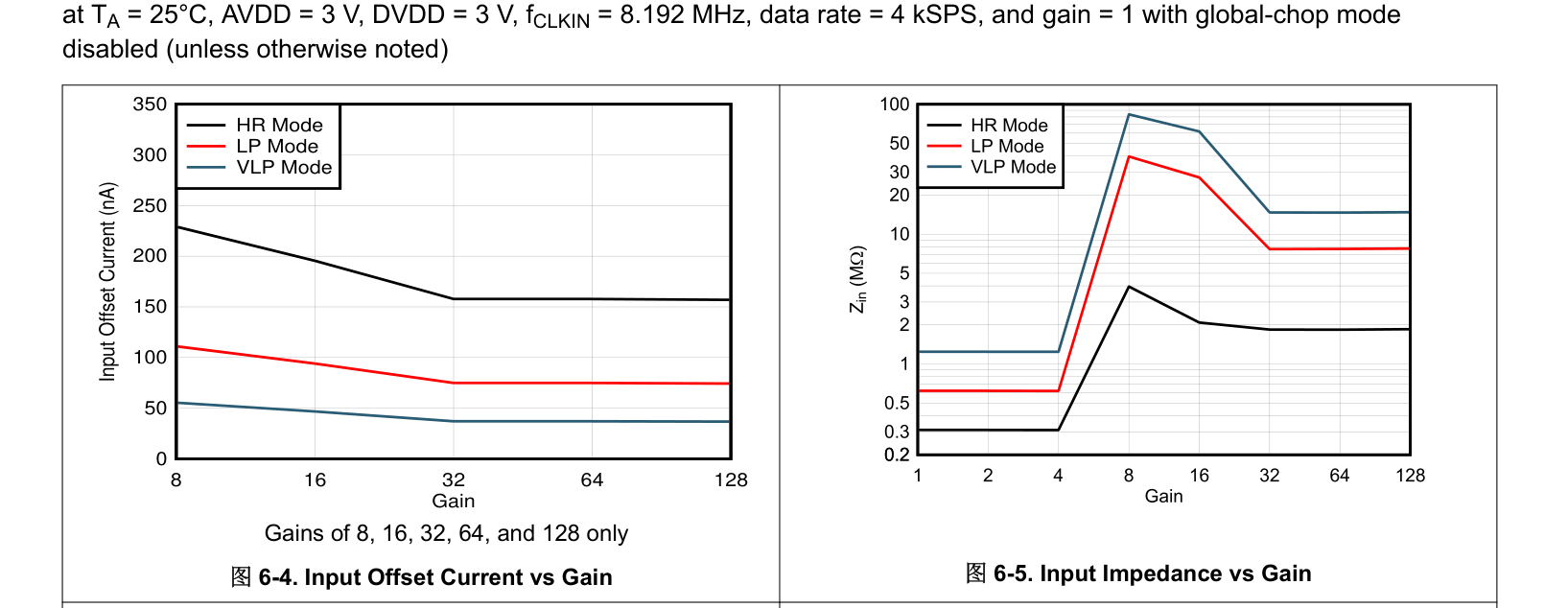

🔌 输入偏移电流与输入阻抗

ADS131M02 的 PGA 在低增益时输入阻抗约 330kΩ（折算到 fMOD），高增益时由于预充电缓冲器，输入阻抗可达 1MΩ 以上。这对前端设计很重要：

• 高输入阻抗意味着 ADC 从传感器汲取的电流极小，不会显著改变被测信号；
• 低增益时输入阻抗较低，前端源阻抗要匹配，否则增益误差和线性度会变差。

🔑 其他关键指标速查

• THD（总谐波失真）：–100dB，说明对正弦信号的谐波抑制很好；
• CMRR（共模抑制比）：对电源/温度变化不敏感；
• 通道串扰：–120dB，两路之间几乎不互相干扰；
• 功耗：HR 模式约 2.3mW（3V），LP/VLP 更低。
