第五十二章：基于高速ADDA的频谱仪实验（初学者详解）

Properties2
description用 FPGA 产生正弦波经高速 AD/DA 模块回环采集，调用 FFT IP 核把时域数据变成频谱，再用 CORDIC 取模后在 LCD 屏上显示。讲清 FFT 基本概念、FFT IP 核的 AXI4-Stream 接口和跨时钟域数据搬运。
tagsZYNQ

20分钟阅读

第五十二章：基于高速ADDA的频谱仪实验（初学者详解）

本章在讲什么？（先看这个）

前面几章我们一直在"传输"信号（以太网、视频），这一章换一个玩法：分析信号。实验任务是：

  1. FPGA 自己产生正弦波（按键可切换 3 种波形），经高速 DA 芯片变成模拟信号；
  2. 把高速 AD/DA 模块的 AD 端和 DA 端直连，模拟信号再经 AD 芯片采回 FPGA；
  3. 对采回的 256 个采样点做 FFT 变换（用 Vivado 自带的 FFT IP 核）；
  4. 对 FFT 结果取模得到幅值，最后把频谱画在 LCD 屏上。

一句话概括：做一个迷你频谱仪。这个实验最大的收获是学会两件事：FFT 到底在算什么、FFT IP 核（AXI4-Stream 接口）怎么用。前者是信号处理的地基，后者是今后做任何通信/音频/图像频域处理的必备技能。

核心概念拆解

1. FFT：把信号从时域搬到频域

FFT（快速傅里叶变换）是 1965 年由库利和图基提出的，它把 DFT（离散傅里叶变换）的计算量大幅降低——采样点数 N 越多，省得越多。

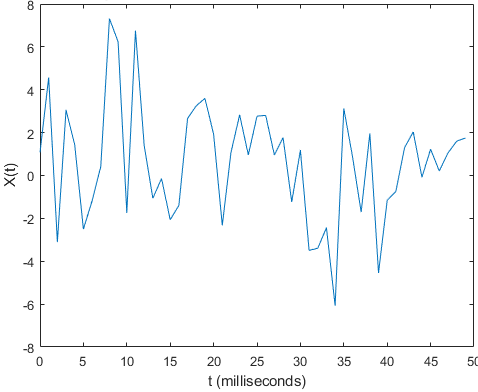

为什么需要频域？看个例子。下面是一个 50Hz 和 120Hz 正弦波叠加了噪声的时域波形：

原始波形

时域上噪声糊成一团，看不出有效信息。做 FFT 变换到频域后：

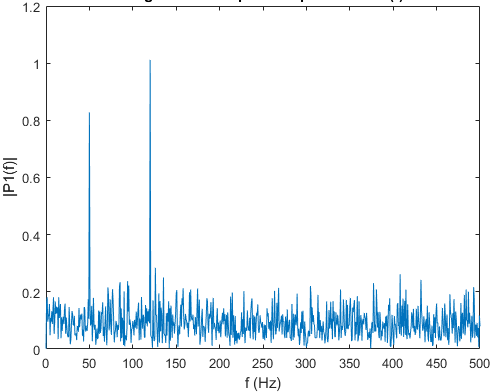

FFT 变换后的频谱图

50Hz 和 120Hz 两个峰一眼可见，其余频率都是噪声。滤掉它们再观察：

信号处理后的频谱图

这就是 FFT 的价值：时域里难看出的特征，频域里一目了然。

几个必须记住的基本概念：

  • 采样定理（奈奎斯特定理）：采样频率 F 必须大于信号最高频率 fmax 的 2 倍（F > 2·fmax），采样后的数字信号才能完整保留原始信息。例：人声频率一般在 8KHz 以内，采样率必须大于 16KHz。
  • 频点与模值：N 个采样点做 FFT 得到 N 点复数结果，每个点的模值 = √(实部² + 虚部²)。若原始信号峰值为 A，除直流分量（第 1 个点，模值为 A 的 N 倍）外，各点模值是 A 的 N/2 倍。
  • 共轭对称性：第 k 个频点与第 N-k 个频点共轭，信息量相同。所以频域只需处理前一半（精确说是 N/2+1 个点，因为 0 频点没有共轭伙伴）。这也是后面 LCD 只画 128 个点的原因。
  • 频率分辨率（基波频率）：fk = F/N。第 n 个点对应的频率 = F×(n-1)/N（n≥1，n=1 是直流）。

自己写 FFT 算法对新手太难，好在我们直接用 Vivado 的 FFT IP 核。

2. 系统架构

系统架构图

数据流梳理一遍：

模块 时钟 职责
pll（时钟模块） — 输出 100M（FFT 运算）/ 50M（DA + LCD）/ 25M（AD 驱动）/ 25M_deg（AD 采样，相位偏移 90°，让采样时刻错开数据变化沿、采得更稳）
hs_da（高速DA模块） 50MHz 2 个 ROM 存正弦波表，按键切换输出：ROM0 / ROM1 / 两者混频
fifo_ctrl（FIFO控制） 25M → 100M 跨时钟域：每帧截取 256 个 AD 采样点，写入异步 FIFO，按 FFT 的握手节奏读出
xfft_0（FFT IP 核） 100MHz 256 点 FFT，AXI4-Stream 接口，输出复数
data_modulus（数据取模） 50MHz 补码转原码 → 平方和 → CORDIC 开方，得到幅值
lcd_top（LCD顶层） 50M/100M RAM 缓存频谱数据，按频谱位置画柱状图 + 坐标轴

3. 高速DA模块：按键切换三种波形

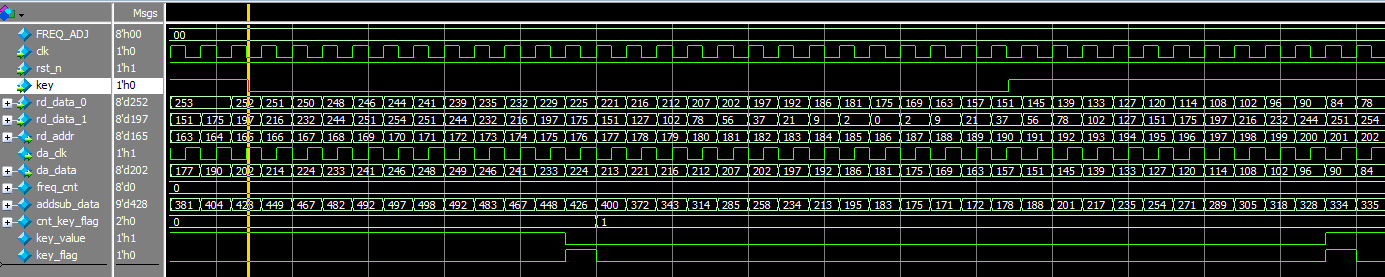

DA数据发送模块波形图

两个 ROM 都由 WaveToMem 软件生成，深度 256、数据 8 位，区别是倍频系数：

  • ROM0 倍频 2：一个正弦周期 = 128×20ns = 2560ns → 最快输出频率 ≈ 390.6KHz；
  • ROM1 倍频 8：一个正弦周期 = 32×20ns = 640ns → 最快输出频率 ≈ 1.56MHz。

DA 数据发送模块（da_wave_send）的核心逻辑：

//数据rd_data 是在clk 的上升沿更新的，所以DA 芯片在clk 的下降沿锁存数据是稳定的时刻
//而DA 实际上在da_clk 的上升沿锁存数据,所以时钟取反,这样clk 的下降沿相当于da_clk 的上升沿
assign  da_clk = ~clk;        //关键技巧：时钟取反

parameter  FREQ_ADJ = 8'd0;   //频率调节,越大频率越低,范围0~255

//频率调节计数器：freq_cnt 计到 FREQ_ADJ 才让 ROM 地址加一
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        freq_cnt <= 8'd0;
    else if(freq_cnt == FREQ_ADJ)
        freq_cnt <= 8'd0;
    else
        freq_cnt <= freq_cnt + 8'd1;
end

//产生波形累加信号（混频）
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        addsub_data <= 9'd0;
    else
        addsub_data <= rd_data_0 + rd_data_1;   //9位，所以输出时要除以2
end

//根据按键次数来切换波形数据
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        da_data <= 8'd0;
    else begin
        if(cnt_key_flag == 0)
            da_data <= addsub_data/2;   //混频：累加和9位 > DA的8位，除以2
        else if(cnt_key_flag == 1)
            da_data <= rd_data_0;
        else
            da_data <= rd_data_1;
    end
end

三个要点：

  • da_clk = ~clk 的取反技巧：ROM 数据在 clk 上升沿更新，DAC 在 da_clk 上升沿锁存。取反后，数据更新半个周期后（数据最稳定时）才被 DAC 锁走；
  • 混频要除以 2：两个 8 位数据相加是 9 位，DA 数据口只有 8 位，直接截位会溢出失真；
  • FREQ_ADJ 的原理：它是读 ROM 的"减速档"。本实验设 0（不降频，地址每个时钟加一）；设得越大，读表越慢，输出频率越低。

按键对下降沿计数（cnt_key_flag 0→1→2→0 循环），依次切换"混频 → ROM0 → ROM1"。

4. FIFO 控制模块：跨时钟域 + 凑够 256 个点

AD 数据在 25MHz 时钟域，FFT 在 100MHz 时钟域，两者必须用异步 FIFO 隔开。但这个模块不只是搬运，还要解决两个问题：采哪段数据、怎么喂给 FFT。

FIFO控制模块框图

写端（25MHz 时钟域）：帧同步信号相对 AD 时钟是异步的，先打三拍，用后两拍 Detect 上升沿：

//跨时钟域：帧同步打三拍（打拍 + 采沿）
in_vsync_t  <= in_vsync;
in_vsync_t0 <= in_vsync_t;
in_vsync_t1 <= in_vsync_t0;

//场同步上升沿到来时开始写，写满256个停止
else if(in_vsync_t0 && ~in_vsync_t1)  //上升沿
     fifo_wr_en <= 1'b1;
else if(cnt_fifo_wr_en >= 9'd255)
     fifo_wr_en <= 1'b0;

为什么要打三拍而不是两拍？因为要在上升沿拉高写使能——第三拍用来和第二拍做"前一拍低、当前拍高"的比较。写使能拉高后计数，写满 256 个就停（FFT 点数就是 256）。

读端（100MHz 时钟域）：

//在读有效使能为高并且FFT 数据通道准备完成信号有效的时候去读出数据
assign fifo_rd_en = rd_en && s_axis_data_tready;

//FWFT 模式下，读使能可以直接当数据有效使能用
assign ad_data_out_en = fifo_rd_en;

//读出最后一个数据时，告知 FFT 这是本帧最后一个
assign s_axis_data_tlast = ((cnt_rd_en == 255) && ad_data_out_en) ? 1'b1 : 1'b0;

//FIFO 剩余数据量达到254（≈写满256）才开始读
else if(rd_data_count >= 9'd254)
    rd_en <= 1'b1;

注意两点：

  • FIFO 必须配成 FWFT（预读）模式：数据在读使能拉高之前就已经出现在输出总线上，所以读使能可以直接充当给 FFT 的数据有效信号（tvalid），省一级逻辑；
  • s_axis_data_tlast 是 AXI4-Stream 的"包尾"标志：FFT 靠它知道 256 个点送完了，漏发会导致 FFT 不结束运算。

FIFO写端波形图

5. FFT IP 核配置：每个选项在选什么

IP Catalog 搜 "fft"，选 Fast Fourier Transform。三个选项卡的关键配置：

Configuration 选项卡：

选项 本实验取值 说明
Number of Channels 1 1~12 通道，多通道仅 Burst I/O 可选
Transform Length 256 运算点数，必须是 2 的次幂
Target Clock Frequency 100MHz 运算时钟
Architecture Choice Radix-4 Burst I/O 见下

五种架构怎么选：

  • Pipelined Streaming I/O：可连续处理，吞吐最高，资源最多；
  • Radix-4 Burst I/O：迭代方式分批加载数据，资源较少、变换时间较长（本实验选它）；
  • Radix-2 Burst I/O / Radix-2 Lite Burst I/O：蝶形运算更小/分时复用，资源更省但更慢；
  • Automatically Select：让工具自己挑。

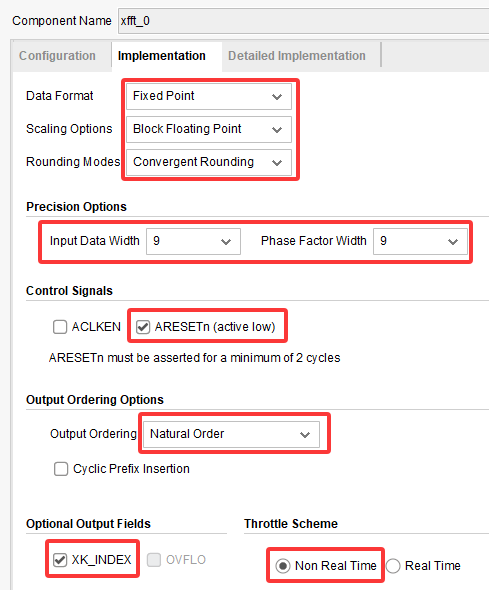

Implementation 选项卡（最容易被新手配错）：

选项 本实验取值 说明
Data Format Fixed-Point 定点格式；浮点在多通道时不可用
Scaling Options Block Floating-Point 块浮点：IP 内部按每级数据自动缩放防溢出
Rounding Modes Convergent Rounding 收敛舍入（奇偶就近舍入）
Input Data Width 9 AD 输出 8 位无符号数，而 IP 输入是有符号补码，高位补 1bit 0 变成 9 位。注意这是实部或虚部各自的位宽
Phase Factor Width 9 通常与输入位宽一致
Output Ordering Natural Order 顺序输出（否则是倒序，要自己重排）
Throttle Schemes Non-Real Time 非实时：无严格时序限制

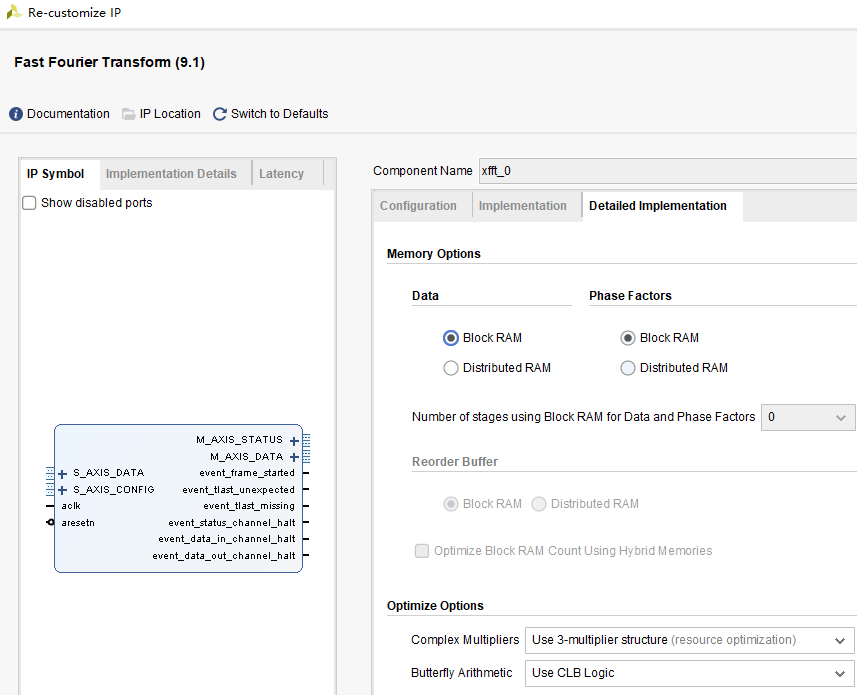

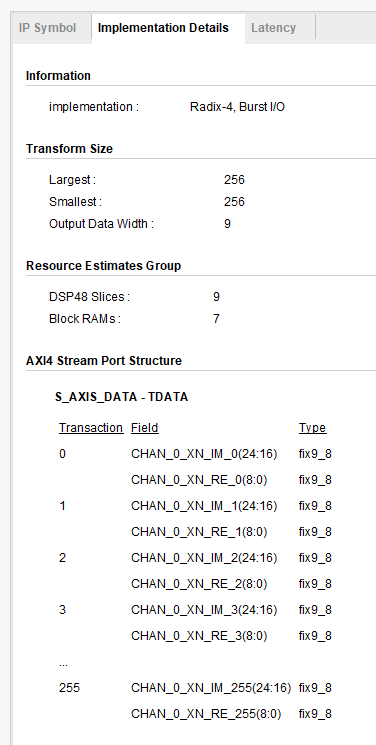

Detailed Implementation 选项卡：存储器选 Block RAM，复数乘法器与蝶形运算的构造方式（DSP 多少、CLB 多少）按资源预算选择即可。本配置最终消耗约 9 个 DSP、7 个 BRAM，256 点运算需 871 个时钟周期，100MHz 下一次运算约 8.71us。

FFT IP 选项卡配置

FFT IP 最终配置界面

6. AXI4-Stream 接口：五通道与握手

FFT IP 全部接口采用标准 AXI4-Stream 协议。握手机制：

AXI4-Stream 握手机制

  • TVALID 由源端（主机）驱动：数据有效；
  • TREADY 由接收端（从端）驱动：可以接收；
  • 两者同拍为高 → 一次传输完成。

五个通道中本实验用到三个：

  1. 配置通道（s_axis_config）：字段从 LSB 起依次为 NFFT（可选）、CP_LEN（可选）、FWD_INV（必选，1=正变换 0=逆变换）、SCALE_SCH（缩放计划，可选）。本实验只需置 FWD_INV=1；

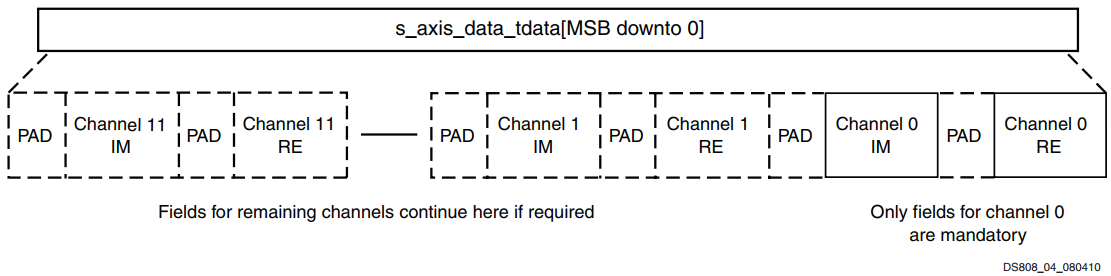

  2. 数据输入通道（s_axis_data）：TDATA 中装 XN_RE（实部）+ XN_IM（虚部），各 9 位，每个字段要填充到 8bit 的倍数，所以实部占 [8:0]，虚部占 [24:16]，中间 7 位填充；
  3. 数据输出通道（m_axis_data）：TDATA 输出 XK_RE/XK_IM（块浮点模式下位宽与输入相同），TUSER 携带 XK_INDEX（频点索引）和 BLK_EXP（块指数）。本实验观察到 tuser 高 8 位为 8，表示输出被右移 8 位（缩放了 256 倍）——计算真实幅值时要记得把缩放补回来。

仿真验证频点计算是否正确：256 个采样点里出现 4 个完整正弦周期，则正弦周期 = (256/4)×40ns = 2560ns，频率 ≈ 390.6KHz。FFT 输出在第 5 个频点（非 0）出现峰值，按公式：频率 = (25MHz/256)×(5-1) ≈ 390.6KHz，与输入一致。第 0 个频点是直流分量。

7. 数据取模模块：从复数到幅值

FFT 输出是复数（实部+虚部），LCD 上画不了复数，要取模：|XK| = √(RE² + IM²)。

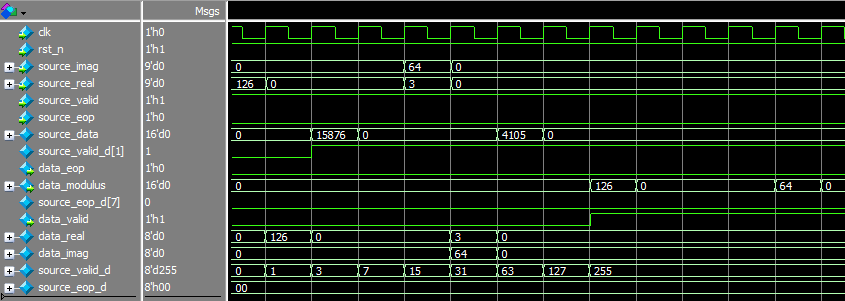

数据取模模块波形图

平方好办（乘法器），开平方用 CORDIC IP 的 Square Root 模式。CORDIC IP 关键配置：Functional Selection 选 Square root；Data Format 选 Unsigned Integer（输入 16 位无符号整数）；Round Mode 选 Nearest Even；Flow Control 选 NonBlocking（非阻塞：无输出反压、不要求完整握手，用起来简单）。

模块代码分两步：

//第一步：补码转原码，再取平方和
if(source_real[8]==1'b0)               //符号位0，正数，补码即原码
    data_real <= source_real[7:0];
else
    data_real <= ~source_real[7:0] + 1'b1;   //负数：取反加一
//虚部同理...
source_data <= (data_real * data_real) + (data_imag * data_imag);

//第二步：CORDIC 开平方
cordic_0 u_cordic_0 (
  .aclk                    (clk               ),
  .s_axis_cartesian_tvalid (source_valid_d[1] ),
  .s_axis_cartesian_tdata  (source_data       ),   //16位平方和
  .m_axis_dout_tvalid      (data_valid        ),
  .m_axis_dout_tdata       (data_modulus      )    //开方结果
);

注意两个细节：

  • 输入位宽是 9 位补码，取模只用低 8 位：先看符号位，负数则"取反加一"转原码（取模只关心幅值，符号丢弃）；
  • 延迟要对齐：补码转换 1 拍 + 平方和 1 拍 + CORDIC 内部 6 拍 ≈ 共 8 拍延迟，所以 source_eop 要打 8 拍后再输出（data_eop = source_eop_d[7]），保证"包结束"标志和最后一个幅值数据同拍到达后级。这种"延迟对齐"是流水线设计里非常常见的处理手法。

另外从仿真可以看到：data_valid 拉高后第 5 个采样点和拉低前第 4 个采样点的幅值相同（都是 64）——这正是 FFT 的共轭对称在真实数据中的体现。

8. RAM 读写控制 + LCD 显示

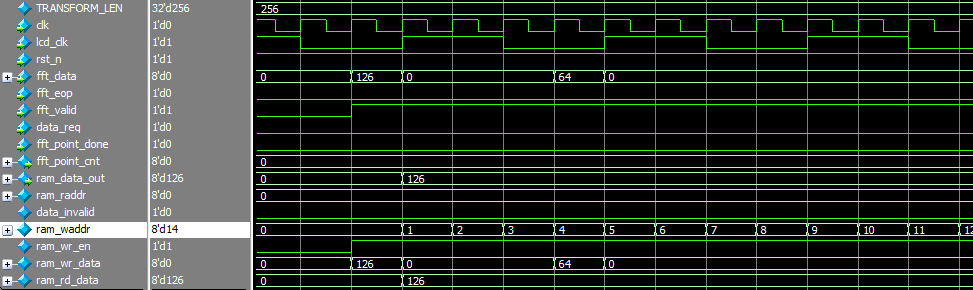

RAM读写控制模块写端时序图

这里有个设计取舍值得琢磨：为什么用 RAM 而不是 FIFO？ 因为 LCD 每一行都要取一遍 128 个频谱点来画图，而 FFT 每帧才算一次——数据要被"反复读"，FIFO 读走就没了，RAM 才能满足。

写端：fft_valid 作写使能，写地址随数据累加，fft_eop 时清零。

读端：LCD 显示模块发 data_req 请求时，读地址和频谱位置 fft_point_cnt 同步累加；fft_point_done（当前频谱画完）时清零。只取前 128 个点：

//产生数据无效标志，因为FFT 的数据是对称的，所以只要取前一半数据就可以了
else if(ram_raddr == TRANSFORM_LEN/2)
    data_invalid <= 1'd1;

assign ram_data_out = data_invalid ? 8'd0 : ram_rd_data;

读到 128 之后把数据置 0（data_invalid），LCD 上就只画有效的前半段频谱。

LCD 显示模块在 LCD 彩条显示实验的框架上修改：根据每个频谱点的幅值画柱状高度，同时叠加坐标轴，结构上其余不变。

9. 下载验证（简述）

硬件连接与"高速AD/DA 实验"相同：高速 AD/DA 模块插到开发板对应插座，并且用导线/杜邦线把模块的 DA 输出端口与 AD 输入端口短接（让 DA 发出的模拟信号直接喂给 AD）；LCD 屏接 RGB LCD 接口。程序下载后，LCD 屏上会出现频谱柱状图：

  • 默认显示混频波形的频谱——应该能看到两根谱线（对应 ROM0 的 ≈390.6KHz 和 ROM1 的 ≈1.56MHz 两个频率分量）；
  • 按一次 KEY0 切到 ROM0 单正弦——只剩一根谱线；
  • 再按一次切到 ROM1 单正弦——谱线跳到更高频率处。

观察谱线位置随按键切换而移动、且与理论频率对得上，说明"波形产生 → DA/AD 回环 → FFT → 取模 → 显示"整条链路工作正常。

初学者容易踩的坑

  1. 忘记 FFT IP 输入是有符号数：AD 采集的是 8 位无符号数，直接送进 IP 会把 128 以上的值当负数处理，频谱完全错乱。必须高位补 1bit 0 扩成 9 位再送（本实验的做法）。

  2. TDATA 字段没做 8bit 对齐：AXI4-Stream 的每个字段都要填充到字节的倍数。9 位实部后面要垫 7 位填充才是 16 位，算错字段偏移就会把实部虚部读串。

  3. 漏发 s_axis_data_tlast：FFT 靠 TLAST 判断一帧结束。用普通 FIFO（非 FWFT）或忘了在最后一个数据处拉高 TLAST，FFT 就一直等不到帧尾，输出通道永远不出数据。

  4. 忽略块浮点的缩放系数：块浮点模式下输出被右移了 N 位（本实验 tuser 显示缩放 256 倍），直接拿输出当幅值会小得看不见。理解 BLK_EXP/tuser 字段才能正确还原。

  5. FIFO 模式选错：读端逻辑是按 FWFT（预读）模式写的——读使能直接当 tvalid 用。如果 FIFO 配成标准模式，第一个数据会晚一拍，且"读使能=数据有效"的假设不成立。

  6. 延迟没对齐就把 eop 打拍送出：取模链路总共 8 拍延迟，若 eop 不打同样的 8 拍，"包结束"会比最后一个幅值数据早到 8 拍，后级 RAM 写地址在末尾错位。

  7. 混频数据直接截位：两个 8 位数相加是 9 位，不除以 2 直接取低 8 位会溢出（最高位丢掉），波形削顶、频谱出现乱七八糟的谐波。

  8. AD 采样时钟没用 90° 相移版本：clk_25m_deg 相位偏移 90° 就是为了避开数据变化沿采样。直接用同相位的 25MHz 采样，建立保持余量不足，数据可能出现亚稳态或采错。

小结 & 下一步

本章完成了一个五脏俱全的迷你频谱仪：FPGA 产波 → DA/AD 回环 → FIFO 跨时钟域凑 256 点 → FFT IP 做变换 → CORDIC 取模 → LCD 画频谱。最值得带走的三样东西：FFT 的基本数学（采样定理、模值=A×N/2、共轭对称、分辨率 F/N）、FFT IP 核的 AXI4-Stream 五通道模型与配置要点、"跨时钟域 FIFO + TLAST 帧尾 + 延迟对齐"这套流水线衔接手法。有了这章的基础，下一章我们学习 FIR 滤波器——正好可以把本章频谱里看到的"噪声"真正滤掉。
