第五十三章：基于高速ADDA的FIR滤波实验（初学者详解）

Properties2
description在频谱仪实验的链路里插入一个 FIR 低通滤波器，把混频信号滤成干净的正弦波再做 FFT。讲清 FIR 与 IIR 的区别、直接型结构，以及 FIR Compiler IP 核从系数文件到接口时序的完整配置。
tagsZYNQ

16分钟阅读

第五十三章：基于高速ADDA的FIR滤波实验（初学者详解）

本章在讲什么？（先看这个）

上一章频谱仪实验里，我们在 LCD 上看到了混频波形的两根谱线。这一章我们在 FFT 之前插一个 FIR 低通滤波器，把高频分量滤掉，让 LCD 上只剩下一根低频谱线。

实验任务完整走一遍：

  1. FPGA 产生按键可切换的正弦波，经高速 DA 芯片变成模拟信号；
  2. 高速 AD/DA 模块的两个端口直连，AD 芯片把模拟信号采回 FPGA；
  3. 采样数据先过 FIR 低通滤波器（Vivado 的 FIR Compiler IP 核）；
  4. 滤波结果再做 256 点 FFT，取模后在 LCD 屏显示频谱。

一句话：本章 = 频谱仪实验 + 一个 FIR 模块。系统架构图只需在 fifo_ctrl 和 xfft_0 之间加上 FIR 模块（fir_lowpass），其余模块（时钟、hs_da、fifo_ctrl、FFT、取模、LCD）全部复用。本章重点只有两个：FIR 的基本概念、FIR IP 核的配置与使用。

核心概念拆解

1. FIR 是什么：和 IIR 的本质区别

FIR（Finite Impulse Response，有限冲激响应）滤波器，与 IIR（Infinite Impulse Response，无限冲激响应）滤波器按单位冲激响应 h(n) 的时间特性分类：

  • FIR：冲激响应在有限时间内衰减为零，输出只取决于当前和过去的输入；
  • IIR：冲激响应理论上无限持续，输出还取决于过去的输出（有反馈）。

FIR 的主要优点：

优点 说明 好处
绝对稳定 无反馈结构，所有极点位于单位圆内 设计简单安全，绝不会发散
线性相位 对称系数实现恒定群延迟 波形保真无相位失真，适合音频/通信
设计简单 窗函数法、频率采样法等成熟方法 易于实现、理解和优化
硬件友好 对量化误差不敏感 降低硬件成本与功耗
启动瞬态有限 总延迟固定可知 便于处理数据块、管理状态

代价是：同样性能下 FIR 需要的阶数远高于 IIR，延迟也更大。需要高保真、高稳定性时，FIR 是首选。

滤波公式（直接型）：

y(n) = Σ h(k) × x(n-k),  k = 0 ~ N-1

x(n) 是输入，h(k) 是滤波系数，N 是抽头数，阶数 = N-1。硬件上对应的结构就是"延迟单元 Z⁻¹ + 乘法器 + 累加器"的流水线：

直接型FIR滤波器

顺带一提：模拟信号要先经 AD 采样才能进 FIR；工程上采样频率一般取信号最高频率的 4~5 倍（比奈奎斯特下限更宽裕），避免失真。

2. FIR 滤波器的常见类型

按频率响应分类，除了本实验用的低通，还有这些常见型号：

类型 作用 典型应用
低通 允许低频通过，抑制高频 降噪、抗混叠、平滑
高通 允许高频通过，抑制低频 去直流、增强边缘
带通 只允许某频带通过 收音机选台、心电图 QRS 波提取
带阻 抑制某频带 消除 50/60Hz 工频干扰
希尔伯特变换器 所有频率分量 -90° 相移 单边带调制、包络检测
微分器 输出近似输入的微分 边缘检测、FM 解调

直观感受一下低通滤波的效果：

滤波前的混频时域波形

滤波前混频信号频谱

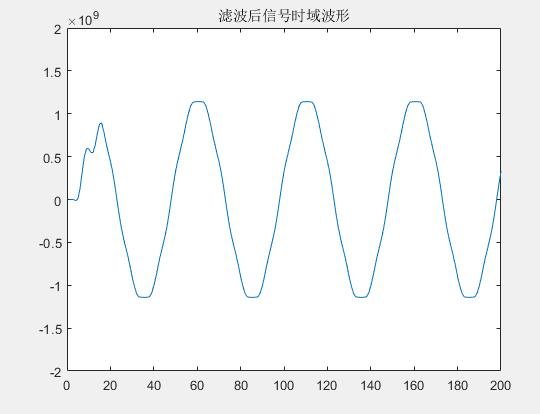

滤波后信号时域波形

滤波后低频信号频谱

混频信号经过低通滤波后，时域变成干净的正弦波，频谱只剩低频一根线。

3. FIR IP 核配置：五个选项卡逐一过

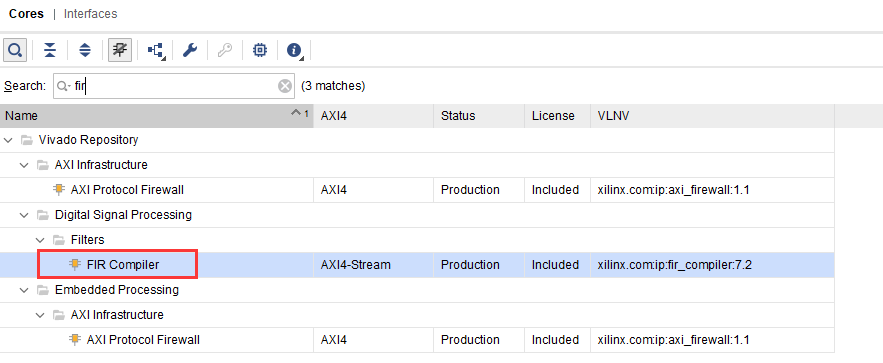

IP Catalog 搜 "fir"，选 FIR Compiler，命名为 fir_lowpass。

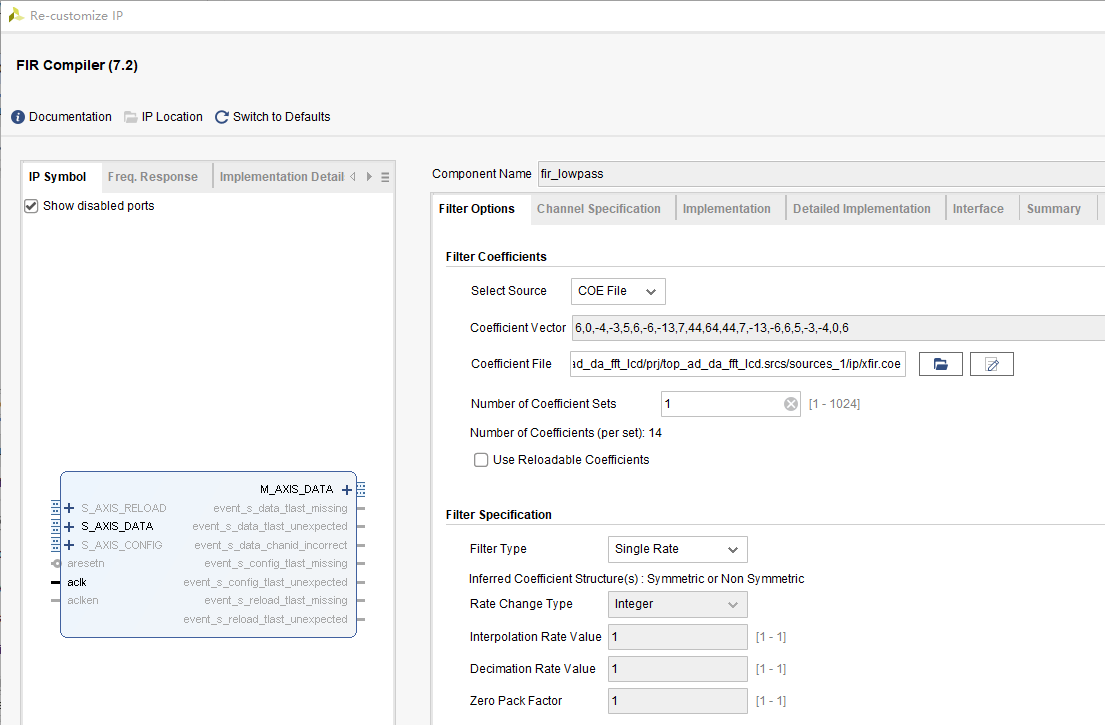

（1）Filter Options 选项卡——系数从哪来

  • Filter Coefficients → Select Source：可以 GUI 里直接填系数向量，也可以从 .coe 文件导入（本实验选 COE file）。.coe 文件里是十进制、逗号分隔的系数列表；
  • Number of Coefficient Sets（系数集数量）、Use Reloadable Coefficients（是否支持运行时重载系数）用默认值。

（2）Filter Specification——滤波器类型与采样率

滤波器规格配置

  • Filter Type：支持单速率 FIR / 插值 FIR / 抽取 FIR / 希尔伯特变换 / 内插值 FIR 五种。本实验选 Single Rate FIR（采样率不变，进出同速率）；
  • Hardware Oversampling Specification → Select format：选 Frequency Specification，然后填两个频率——本实验 Input Sampling Frequency = 100MHz、Clock Frequency = 100MHz。这两个值的比率决定硬件过采样率，直接影响并行度和资源。

（3）Implementation 选项卡——位宽定生死

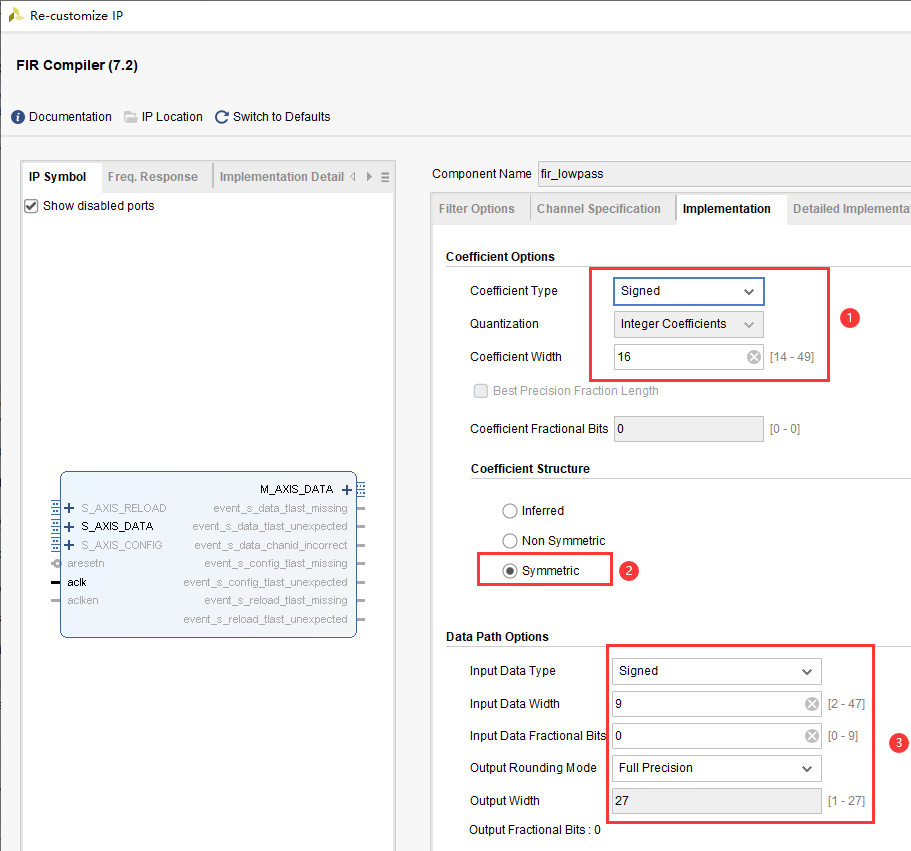

配置完成Implementation选项卡

  • Coefficient Type：Signed（有符号，二进制补码）；
  • Quantization：整数系数（Integer Coefficients）；
  • Coefficient Width：16 位；
  • Input Data Type：Signed；Input Data Width：9 位（和上一章 FFT 输入同理——AD 的 8 位无符号数据高位补 0 扩成 9 位有符号）；
  • Output Rounding Mode：Full Precision（全精度输出，Output Width 自动禁用并含位增长）。

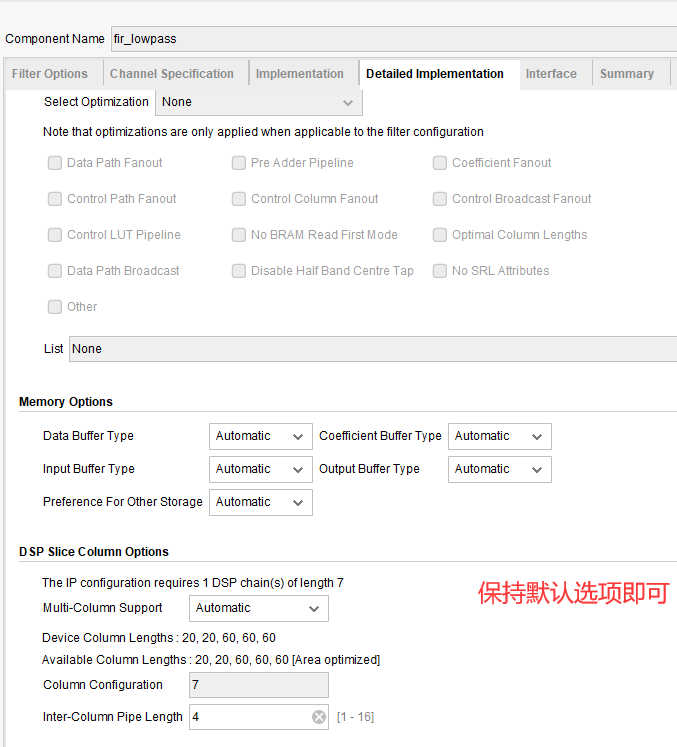

（4）Detailed Implementation 选项卡：优化目标（Goal：Speed/Area）、各种 Buffer 类型（Data/Coefficient/Input/Output Buffer，官方建议默认 Automatic）、DSP 列配置等。新手保持默认即可，这段的意义在于知道"哪里能调资源与速度的平衡"。

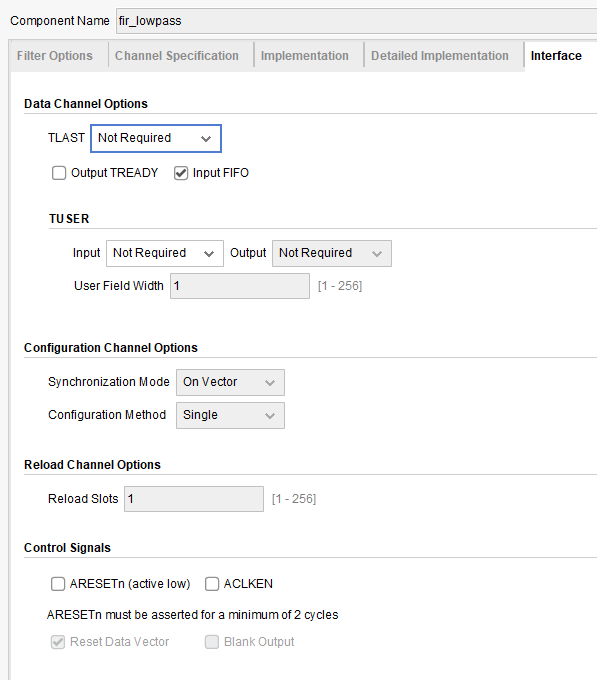

（5）Interface 选项卡——AXI4-Stream 细节

  • TLAST：可选不需要 / 矢量帧 / 包帧；
  • Output TREADY：勾上才支持背压；不勾省资源、性能更高；
  • Input FIFO：可选给数据通道配个内部 FIFO（默认深度 16），额外耗逻辑资源；
  • 配置通道的 Synchronization Mode（On Vector / On Packet）与配置方法（Single / By Channel）只在多系数集时才有意义。

本实验 Interface 相关全部用默认简化配置。配置完成后 Summary 页会给出：实际系数个数、系数结构、量化带来的额外增益、全精度输出宽度、周期延迟等关键信息——输出位宽以 Summary 里的为准（本实验 16 位系数 × 9 位输入，全精度输出远宽于 9 位，所以顶层取 FIR 输出的中间位段送 FFT）。

4. FIR IP 接口与仿真波形

本实验用到的接口只有 6 根信号（都是 AXI4-Stream 风格）：

信号名 方向 说明
aclk 输入 时钟（100MHz）
s_axis_data_tvalid 输入 输入数据有效使能
s_axis_data_tdata 输入 输入数据
s_axis_data_tready 输出 准备完成信号
m_axis_data_tvalid 输出 输出数据有效
m_axis_data_tdata 输出 输出数据

FIR IP 接口波形图

仿真波形验证了滤波效果：

FIR IP 仿真波形

输入 s_axis_data_tdata 是混频波形，输出 m_axis_data_tdata 已经是规则的正弦波——滤波成功。但注意一个非常重要的细节：FIR 输出的起始段不是理想正弦波，要经过一段"脉冲填充时间"（即抽头延迟线被真实数据填满、 transient 消失）后波形才规则。这个现象直接决定了顶层设计里的一个关键处理，下一小节讲。

5. 顶层模块：FIR 与 FFT 的衔接是本章精华

顶层 top_ad_da_fir_lcd 的信号链：AD 数据 → FIFO 跨时钟域 → FIR 滤波 → 取中间 256 个有效点 → FFT → 取模 → LCD。

（1）数据补位进 FIR：

//将采集后的ADC 输出数据补0 赋给FIR 的输入数据
assign s_axis_data_tdata = {24'b0, ad_data_out[7:0]};
//AD 数据有效使能直接作为 FIR 的输入有效使能
assign s_axis_data_tvalid = ad_data_out_en;

AD 数据在 FIFO 输出侧已经同步到 100MHz 域（ad_data_out/ad_data_out_en 来自 fifo_ctrl，且 fifo_ctrl 的 s_axis_data_tready 端口接的是 FIR 的 tready——现在准备完成信号要从 FIR 要了）。

（2）跳过 FIR 起始的不规则段——fir_en 的设计：

//FIR 计数器：FIR 输出有效期间累加
always @(posedge clk_100m or negedge rst_n) begin
    if(!rst_n)
        fir_cnt <= 10'd0;
    else if(fft_s_axis_data_tvalid == 1'd1)
        fir_cnt <= fir_cnt + 10'd1;
    else
        fir_cnt <= 10'd0;
end

//FIR 有效使能：只取第200~455个点送FFT
always @(posedge clk_100m or negedge rst_n) begin
    if(!rst_n)
        fir_en <= 1'd0;
    else if(fir_cnt >= 9'd200 && fir_cnt <= 9'd455)
        fir_en <= 1'd1;
    else
        fir_en <= 1'd0;
end

思路很直接：FIR 输出有效期间用 fir_cnt 计数，丢弃前 200 个点（此时抽头延迟线还没填满、输出波形不规则），取第 200~455 共 256 个点送 FFT——正好凑够 FFT 需要的点数，又避开了暂态。

（3）TLAST 的位置变了：

//FIR 计数到455时，告知FFT这是最后一个数据
always @(posedge clk_100m or negedge rst_n) begin
    if(!rst_n)
        fft_s_axis_data_tlast <= 1'd0;
    else if(fir_cnt == 9'd455)
        fft_s_axis_data_tlast <= 1'd1;
    else
        fft_s_axis_data_tlast <= 1'd0;
end

上一章里 TLAST 是 fifo_ctrl 产生的；本章 FIFO 读出的 256 个点全部进 FIR，TLAST 改由顶层在 fir_cnt==455（送 FFT 的第 256 个点）时产生，直接给 FFT 的 s_axis_data_tlast。注意 FIR IP 本身没配 TLAST（Interface 选项卡选了"不需要"），所以帧尾信息必须由外部逻辑自己记住。

（4）FIR 到 FFT 的位段裁剪：

//FIR输出打一拍同步后送FFT
fft_s_axis_data_tvalid <= fir_m_axis_data_tvalid;
fft_s_axis_data_tdata  <= fir_m_axis_data_tdata;

//FFT 例化时：
.s_axis_data_tdata ({23'd0, fft_s_axis_data_tdata[26:18]}),  //取第18~26位共9位
.s_axis_data_tvalid (fir_en),

FIR 是全精度输出（16 位系数 × 9 位输入，乘累加后位宽大幅增长），而 FFT 输入只要 9 位。这里取输出的中间位段 [26:18]——相当于丢掉低位精度、保留数值主体，兼顾了 FFT 输入格式要求（9 位补码、字段 8bit 对齐由外部拼接 {23'd0, ...} 完成）。

（5）FFT 配置通道恒有效：

.s_axis_config_tdata  (8'b1  ),  //最低位FWD_INV=1，正变换
.s_axis_config_tvalid (1'b1  ),  //配置常有效

比上一章更省事：配置通道直接拉常高，告诉 FFT 永远做正变换。

（6）TB 技巧：AD/DA 环回仿真

assign lcd_rgb = lcd_de ? 24'hz : 24'h8000;  //lcd_de为低时输出LCD ID（7016）
...
.da_data (da_data  ),
.ad_data (da_data  ),   //仿真中AD输入直接接DA输出，模拟硬件直连

TB 里把 ad_data 直接接 da_data，在仿真环境里复现了"AD/DA 端口直连"的硬件回环，不用写 AD 模型就能仿真整条链路——这是回环类实验很实用的仿真技巧。

6. 下载验证（简述）

管脚分配与频谱仪实验完全相同。硬件连接注意两点：

  • 本实验只支持 ZYNQ7020 核心板：7010 板的扩展 IO 只有 J3，而 J3 与 RGB LCD 引脚复用——插了高速 ADDA 模块就插不了 LCD，实验做不了；
  • 高速 AD-DA 模块插 J4 扩展口（注意电源引脚方向一致），AD/DA 两端口用线相连，LCD 接 J1。

下载后不按按键（输出混频波形），LCD 显示的频谱应该只有一根低频谱线（高频分量已被 FIR 滤掉），与频谱仪实验的"两根谱线"形成鲜明对比——这就是滤波成功的直接证据。

初学者容易踩的坑

  1. FIR 输出位宽想当然：全精度模式下输出位宽 = 输入位宽 + 系数位宽 + log2(抽头数) 左右的位增长，远大于 9 位。直接截低 9 位送 FFT 会把有效值全切掉（只剩噪声），必须按 Summary 给出的全精度宽度取中间位段。

  2. 忘了跳过 FIR 起始暂态：FIR 的抽头延迟线需要 N 个采样点才填满，之前输出的是"半截波形"。不加 fir_en 从第 200 个点开始取数的逻辑，FFT 频谱里会出现莫名的高端杂线。

  3. TLAST 交接出错：本章帧尾从 fifo_ctrl 移到了顶层（fir_cnt==455）。如果照抄频谱仪实验的接线，TLAST 没人产生或早/晚产生，FFT 帧尾错乱，输出数据错位。

  4. 采样频率与 IP 配置不一致：FIR IP 里填的 Input Sampling Frequency 必须和实际数据率一致（本实验 100MHz 时钟、100MHz 采样率）。填错会导致 IP 内部并行度按错误比率设计，输出数据率不对。

  5. 系数文件格式错误：.coe 文件里系数必须是十进制、逗号分隔，位数要与 Coefficient Width（16 位）匹配。格式不对 IP 生成时就会报错或滤波响应与设计不符。

  6. 背压信号没接对：FIR 的 s_axis_data_tready 现在是整条链路的"源头握手"（fifo_ctrl 靠它决定读不读 FIFO）。如果悬空或接错，FIFO 读节奏会失控。

  7. ZYNQ7010 板卡踩坑：本实验同时需要高速 ADDA 模块和 RGB LCD，7010 板两者共用 J3 无法同时接入。下载前先确认板卡型号，别调试半天发现是硬件不支持。

小结 & 下一步

本章在频谱仪链路里插入 FIR 低通滤波器，完成了"采集 → 滤波 → 频谱分析 → 显示"的完整信号处理链。核心收获有三点：FIR 与 IIR 的本质区别（无反馈、绝对稳定、线性相位，代价是阶数高）、FIR Compiler IP 的五选项卡配置方法（系数来源、滤波类型、位宽、接口）、两个实战技巧——用 fir_en 跳过 FIR 起始暂态、按全精度位宽取中间位段对接 FFT。FIR IP 的 AXI4-Stream 接口与 FFT 同源，两个 IP 串起来用正是 AXI 生态的典型玩法。

至此，高速 AD/DA 系列实验（频谱仪、FIR 滤波）全部完成。下一章是本教程实战篇的收官之战——基于双路 AD 的以太网波形传输实验，把"模拟信号采集"和"以太网传输"两大学过的技能合二为一。
