第五十一章：基于OV7725的PL以太网视频传输实验（初学者详解）

本章在讲什么？（先看这个）

上一章我们用 OV5640 摄像头做了以太网视频传输，这一章把摄像头换成 OV7725，其余部分几乎原封不动。整件事的流程是：

  1. FPGA 通过 SCCB 总线（兼容 IIC）配置 OV7725 的寄存器，让它输出 640×480 的 RGB565 图像；
  2. 图像数据进入封装模块，加上帧头后通过以太网顶层模块用 UDP 发出去；

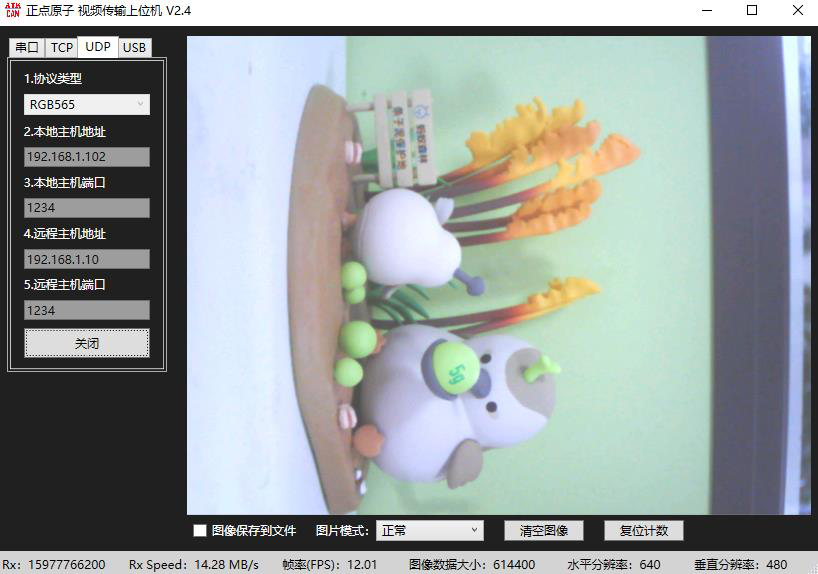

  3. PC 上的上位机软件收到 UDP 数据后实时显示画面。

你可能会问：刚学完 OV5640 为什么又要学 OV7725？因为这两个传感器是 OmniVision（豪威）家最经典的两个型号，定位完全不同：

对比项 OV7725 OV5640
像素 约 30 万（VGA 640×480） 约 500 万
帧率 最高 60fps（低分辨率高帧率） 高分辨率下约 15fps
特点 成本低、速度快、实时性好 画质好、功能全
典型用途 对实时性要求高、画质要求不高的场合 高清拍照、视频设备

所以 OV7725 实验的价值在于：用最简单的摄像头，把"采集 → 打包 → 以太网发送"这条链路跑通。而且本章的工程结构、模块划分和上一章完全一致，唯一需要重写的就是 I2C 配置模块（i2c_cfg）——这正好检验你是不是真的理解了上一章的内容，还是只是照抄了一遍。

核心概念拆解

1. OV7725 是怎么工作的

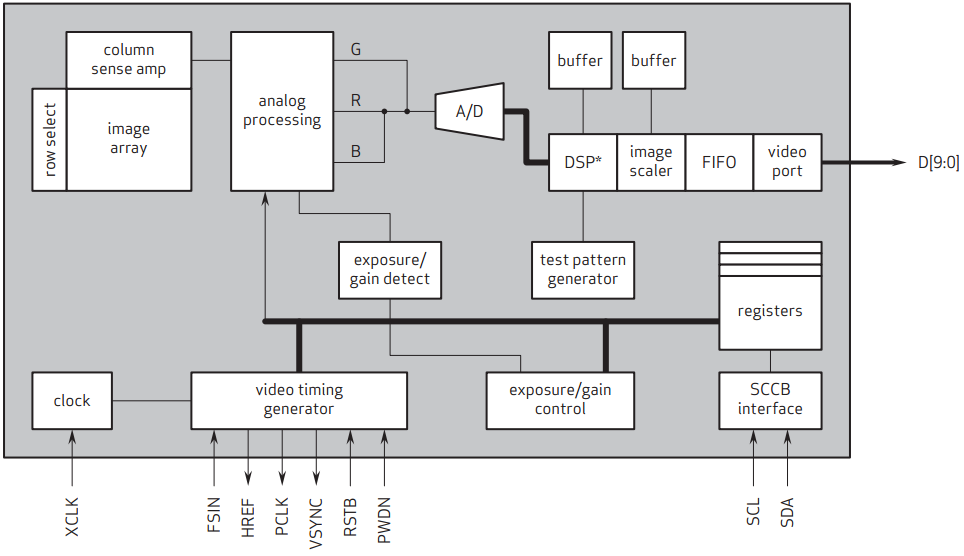

先看功能框图：

OV7725 功能框图

数据流向很好理解：

  • 感光阵列（image array，640×480）在 XCLK 时钟驱动下采样，输出模拟信号；
  • 模拟信号处理器在时序发生器控制下做算法处理，分成 G（绿）和 R/B（红/蓝）两路；
  • 经过 AD 转换器变成数字信号，交给 DSP 做图像处理；
  • 最终输出所配置格式的 10 位视频数据流。

模拟处理和 DSP 的行为都由内部寄存器控制，而配置寄存器的接口就是 SCCB 接口——这就是我们下一小节的主角。

2. SCCB 协议：和 IIC 像是双胞胎，但有两处关键差异

SCCB（Serial Camera Control Bus）是 OV 公司定义的串行摄像头控制总线，两线制：SIO_C（时钟）和 SIO_D（数据），分别对应 IIC 的 SCL 和 SDA。

写传输协议：

SCCB 写传输协议

结构是：ID Address（W）→ Sub-address（寄存器地址）→ Write Data，三个 Phase。和 IIC 写协议几乎一样，但注意第 9 位：

  • IIC 里第 9 位是应答位（ACK），主机要检查；
  • SCCB 里第 9 位是 Don't Care（X）——从机可能应答也可能不应答，主机不判断，直接默认传输完成。

这是第一个差异。OV7725 的 7 位器件地址是 7'h21，所以写地址 ID Address(W) = 8'h42（器件地址左移 1 位，低位补 0），读地址 ID Address(R) = 8'h43（低位补 1）。

读传输协议：

SCCB 读传输协议

这是第二个差异，也是最容易翻车的地方：

  • IIC 读寄存器时，写完寄存器地址后会发一个 Repeated Start（重复起始信号） 再转读；
  • SCCB 没有 Repeated Start 的概念。读操作分两段：先做一次"虚写"（写器件地址+寄存器地址，让地址指针指到位），然后发一个 Stop 停止总线，再重新 Start 发读地址读数据；
  • 最后一位由主机发 NA（高电平），因为 SCCB 不支持连续读。

好消息是：本章只用 SCCB 的写操作来配置寄存器，写协议和 IIC 几乎一样，所以可以直接复用"EEPROM 读写实验"里的 i2c_dri 驱动模块，一行都不用改。

3. 本实验用到的关键寄存器

OV7725 有 0x00~0xAC 共 173 个寄存器（8 位地址、8 位数据——记住这一点，后面配置模块要用），没必要全配，关键的有这几个：

地址 寄存器 作用
0x12 COM7 Bit[7]：软件复位；Bit[6]：0=VGA/1=QVGA；Bit[3:2]：RGB 格式（01=RGB565）；Bit[1:0]：输出格式（10=RGB）
0x0C COM3 Bit[0]：彩条测试使能
0x0D COM4 Bit[7:6]：PLL 倍频（00 直通/01 4x/10 6x/11 8x）
0x11 CLKRC 内部时钟分频，F = 输入时钟 × PLL倍频 / [(CLKRC[5:0]+1)×2]
0x13 COM8 Bit[2]/Bit[1]/Bit[0]：AGC/AWB/AEC 自动功能使能
0x15 COM10 各信号的极性翻转、PCLK 输出选项等

两个实用技巧：

  • 调试神器——彩条模式：把 COM3 的 Bit[0] 置 1，摄像头不拍真实图像，输出固定的彩条。如果彩条能正常显示，说明时序和传输链路没问题，问题出在光学/曝光部分。
  • 分辨率怎么配：OV7725 支持 VGA（640×480）、QVGA（320×240）、CIF（352×288）以及任意尺寸，由 0x12（COM7）、0x17~0x1A（HSTART/HSIZE/VSTRT/VSIZE）、0x32（HREF）等一组寄存器共同决定。

4. 上电时序与关键时间参数

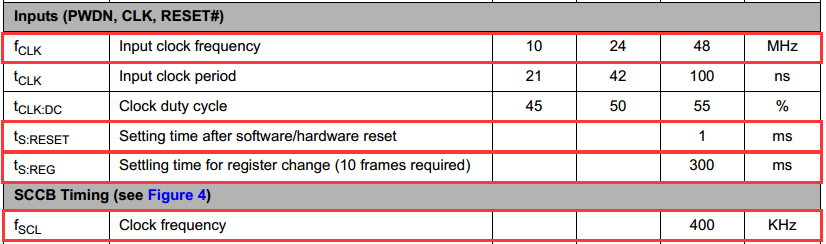

OV7725 的特性

从数据手册特性图里能提炼出几个必须遵守的时间约束：

  • 输入时钟 XCLK 范围：10MHz ~ 48MHz；
  • SCCB 时钟 SIO_C 最大 400KHz；
  • 软件复位（寄存器 0x12 Bit[7]）或硬件复位（cam_rst_n 引脚）后，要等待最大 1ms 才能配置其它寄存器；
  • 每次配置完寄存器后，需要最大 300ms（约 10 帧图像输出时间）才能输出稳定的视频流。

这几个时间在后面写配置模块时全都要体现出来，漏了任何一个都可能"明明代码没问题，画面就是出不来"。

5. VGA 帧时序：算清楚一帧到底有多久

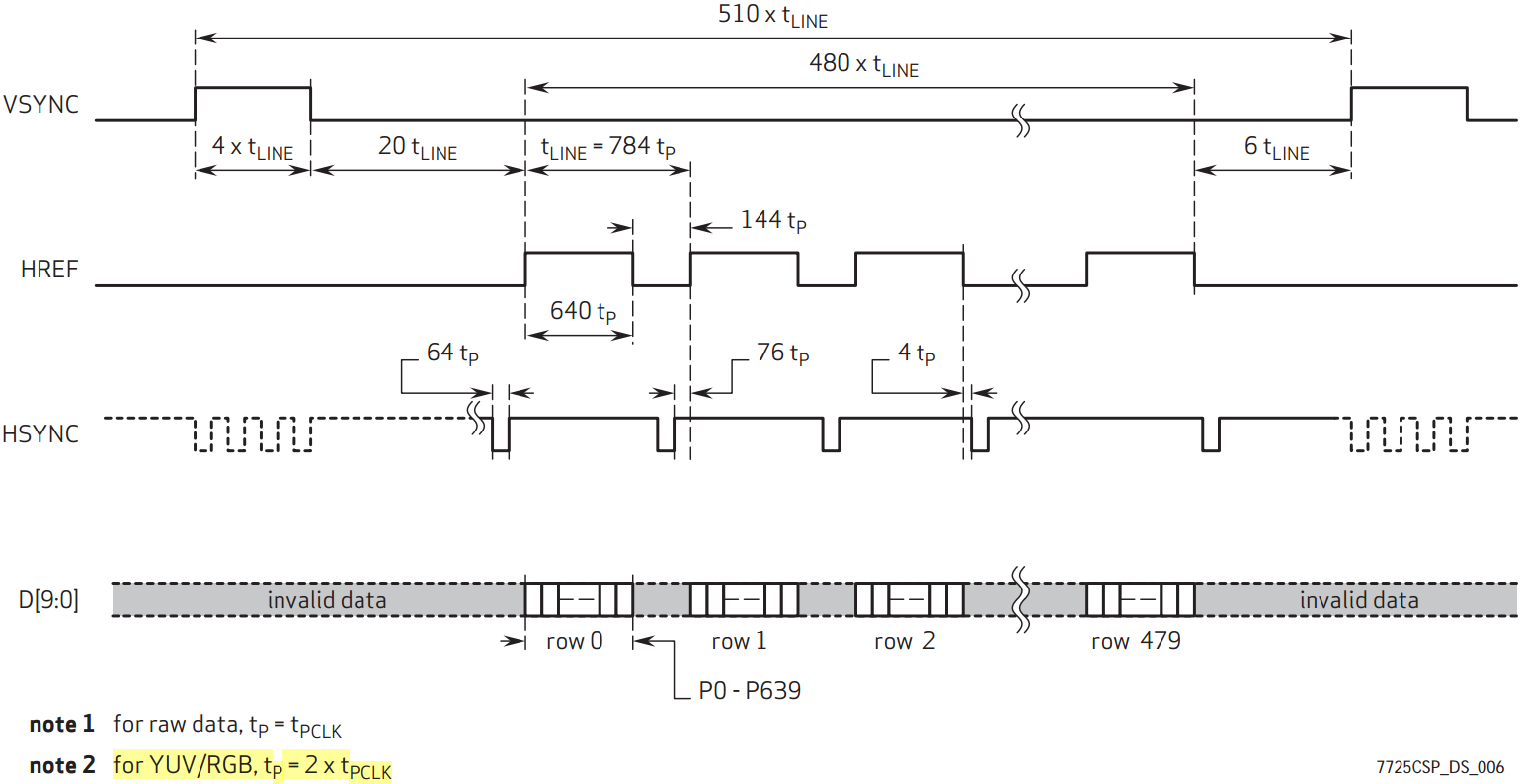

VGA 帧模式输出时序图

几个基本概念先对齐：

  • VSYNC：场同步信号，上升沿是一帧的开始；
  • HREF：行有效信号（本实验用 HREF 格式，不是 HSYNC），高电平期间输出有效像素；
  • D[9:0]：数据线，RGB 格式下只有高 8 位 D[9:2] 有效；
  • tp 与 tPCLK 的关系：这是本节最大的坑——RGB 格式下一个数据周期 tp = 两个像素时钟 tPCLK。因为 RGB565 一个像素 16 位，而 OV7725 每个像素周期只能传 8 位，所以要两个时钟才吐出一个完整像素。

一行数据的构成：tLine = 784tp = 640tp（有效）+ 144tp（消隐）。

一帧的构成：tFrame = (4 + 20 + 480 + 6) × tLine = 510 tLine，即 VSYNC 同步脉冲 4 行 + 等待 20 行 + 480 行有效数据 + 尾部等待 6 行。

拿这个公式算帧率，以 PCLK = 25MHz（周期 40ns）为例：

一帧时间 = 510 × 784tp × 2tPCLK = 799680 × 40ns ≈ 31.99ms
帧率 ≈ 1000ms / 31.99ms ≈ 31Hz

如果把 PCLK 提到最大的 48MHz，帧率约 60Hz——这就是 OV7725 "低分辨率高帧率"的由来。

RGB565 数据怎么采样：数据在 PCLK 下降沿改变，所以 FPGA 要在 PCLK 上升沿采集，这是最稳定的采样点。HREF 为高时，先输出 RGB565 的高 8 位（first byte），再输出低 8 位（second byte），两拍拼成一个 16 位像素。

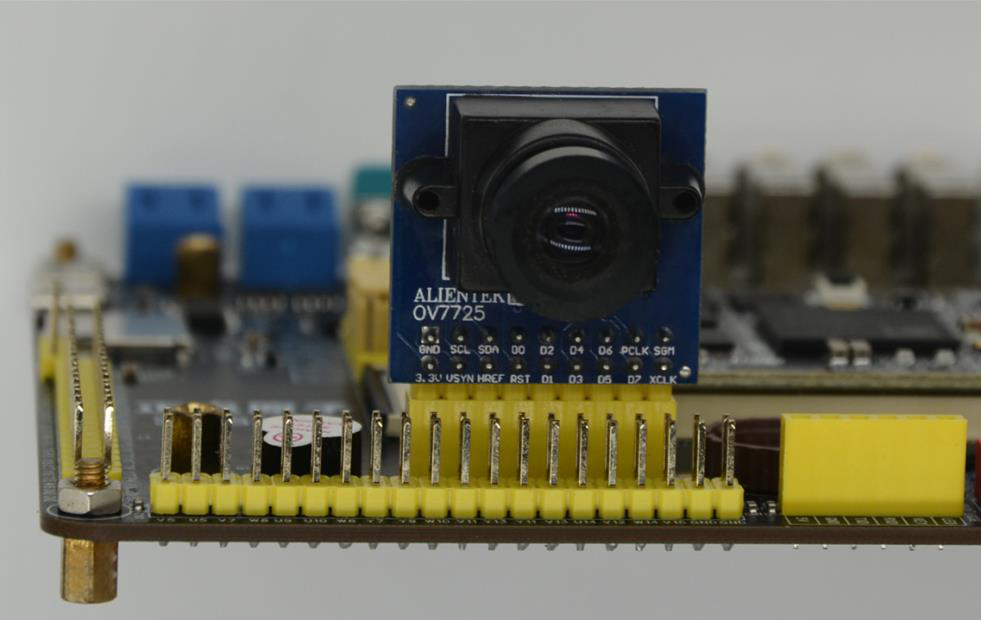

6. 硬件设计的唯一差异：SGM_CTRL 引脚

硬件电路和 OV5640 实验基本相同，唯一要注意的是摄像头扩展口第 18 脚：

  • OV5640 实验中这个脚输出 cam_sgm_ctrl，用来控制摄像头休眠；
  • OV7725 模块上这个脚是 SGM_CTRL（时钟选择）：低电平用外部时钟（FPGA 要输出 XCLK），高电平用模块自带的晶振（FPGA 不用给时钟）。

本实验把它固定为 1'b1，直接用摄像头板载晶振，省掉一路时钟输出。同时 cam_rst_n 固定为 1'b1，不做硬件复位。

7. 系统架构：只换一颗"心脏"

整体架构和 OV5640 实验完全一致：

系统架构图

各模块一句话回顾（详细设计都在前几章讲过）：

模块 职责 来源章节
clk_wiz_0 MMCM 输出 50MHz（IIC 驱动时钟）+ 200MHz（IDELAYCTRL 参考） 时钟章节
i2c_dri IIC/SCCB 底层驱动，SCL 250KHz EEPROM 读写实验
i2c_cfg OV7725 寄存器配置表——本章唯一的新模块 本章
start_transfer_ctrl 解析上位机发来的 ASCII "1"/"0"，控制传输开始/停止 OV5640 视频传输实验
img_data_pkt 图像封装：加帧头 + 行场分辨率，内部 FIFO 跨时钟域 OV5640 视频传输实验
eth_top 以太网收发（ARP/ICMP/UDP），RGMII 接口 第 47~49 章

总体模块框图：

总体模块框图

8. I2C 配置模块：本章唯一要写的新代码

模块接口很简单：输入 clk（IIC 驱动时钟）、rst_n、i2c_done，输出 i2c_exec（触发执行）、i2c_data（高 8 位地址 + 低 8 位数据）、init_done（初始化完成）。

工作节奏是一个"发指令 → 等 i2c_done → 发下一条"的循环，核心代码看三段：

（1）上电延时 + 软复位后延时，共用一个计数器：

//cam_scl 配置成250khz,输入的clk 为1Mhz,周期为1us,1023*1us = 1.023ms
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        start_init_cnt <= 10'b0;
    else if((init_reg_cnt == 7'd1) && i2c_done)
        start_init_cnt <= 10'b0;          //软复位完成，计数器清零重新计
    else if(start_init_cnt < 10'd1023)
        start_init_cnt <= start_init_cnt + 1'b1;
end

计数到 1023（约 1.023ms）才发下一条命令。这个计数器干了两件事：上电后先等它计满再开始配置（等电源稳定），以及软复位命令之后清零重计，满足"复位后等 1ms"的数据手册要求。

（2）触发执行信号：

always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        i2c_exec <= 1'b0;
    else if(start_init_cnt == 10'd1022)
        i2c_exec <= 1'b1;                 //计数将满，触发第一次配置（软复位）
    //只有刚上电和配置第一个寄存器增加延时
    else if(i2c_done && (init_reg_cnt != 7'd1) && (init_reg_cnt < REG_NUM))
        i2c_exec <= 1'b1;                 //其余寄存器：上一步完成立刻触发下一步
    else
        i2c_exec <= 1'b0;
end

注意条件里的 init_reg_cnt != 7'd1：第 1 个寄存器（软复位）配完后要多等 1ms，其余寄存器配完直接连发。

（3）寄存器配置表：

case(init_reg_cnt)
    7'd0  : i2c_data <= {8'h12, 8'h80}; //COM7 BIT[7]:复位所有的寄存器
    ...
    7'd12 : i2c_data <= {8'h0d, 8'h41}; //COM4 PLL 4倍频
    7'd13 : i2c_data <= {8'h11, 8'h00}; //CLKRC 内部时钟配置
                                          //Freq=multiplier/[(CLKRC[5:0]+1)*2]
    7'd14 : i2c_data <= {8'h12, 8'h06}; //COM7 输出VGA RGB565 格式
    ...
    default:i2c_data <= {8'h1C, 8'h7F}; //MIDH 制造商ID（只读，占位防重复改写）
endcase

三个值得咀嚼的细节：

  • 时钟怎么算的：输入时钟 12MHz，COM4 配 4 倍频，CLKRC 配 0x00，代入公式 12MHz × 4 / [(0+1)×2] = 24MHz——所以 PCLK 是 24MHz，帧率大约 31Hz（代入第 5 小节的公式可以自己验一遍）；
  • 第 0 项必须是软复位 {8'h12, 8'h80}，让所有寄存器回到默认值再配置；
  • default 分支写成只读寄存器 MIDH：这是一种防御性写法——如果 init_reg_cnt 意外跑飞，也不会重复改写已配置的寄存器。

另外，parameter REG_NUM = 7'd70 定义了配置总数，增删寄存器时必须同步修改它，否则 init_done 永远不会拉高。

9. 顶层模块：参数集中管理

顶层 ov7725_udp_pc 就是把各模块例化连起来，值得看的是参数区：

parameter BOARD_MAC       = 48'h00_11_22_33_44_55;      //开发板MAC
parameter BOARD_IP        = {8'd192,8'd168,8'd1,8'd10}; //开发板IP 192.168.1.10
parameter DES_MAC_DEFAULT = 48'hff_ff_ff_ff_ff_ff;      //目的MAC（广播）
parameter DES_IP_DEFAULT  = {8'd192,8'd168,8'd1,8'd102};//PC IP 192.168.1.102

parameter  SLAVE_ADDR = 7'h21          ;  //OV7725 器件地址
parameter  BIT_CTRL   = 1'b0           ;  //寄存器地址8位（OV5640是16位，为1）
parameter  CLK_FREQ   = 26'd50_000_000 ;  //i2c_dri 驱动时钟
parameter  I2C_FREQ   = 18'd250_000    ;  //SCL 250KHz < 400KHz

四个 MAC/IP 参数集中定义、向下传递，换网络环境时只改这里即可。BIT_CTRL=0 是 OV7725 与 OV5640 在驱动层的关键区别：OV7725 寄存器地址是 8 位，OV5640 是 16 位。

i2c_dri 例化时 i2c_rh_wl 固定接 1'b0（只写不读），i2c_addr 取 i2c_data[15:8]，i2c_data_w 取 i2c_data[7:0]。

初学者容易踩的坑

  1. 把 SCCB 读操作当成 IIC 来写：SCCB 没有 Repeated Start，读寄存器必须"虚写 → Stop → Start → 读"，最后还要发 NA。本章只写不读所以没暴露，但以后想读摄像头 ID 时千万别套用 IIC 的写法。

  2. 软复位后不等 1ms 就配寄存器：数据手册明确要求复位后等待最大 1ms。很多"配置了但画面出不来"的玄学问题都是这个时间没留够。本章用 start_init_cnt 计数 1023 个 1μs ≈ 1.023ms 来保证。

  3. 混淆 tp 和 tPCLK：RGB 格式下一个数据周期 tp 等于两个像素时钟。算行时间、帧时间时用错单位，帧率会差一倍，还会误判 PCLK 是否超频。

  4. 增删了配置表却忘了改 REG_NUM：init_done 的拉高条件是 init_reg_cnt == REG_NUM && i2c_done，数量对不上初始化就永远"完不成"，后面的逻辑可能一直等不到。

  5. SGM_CTRL 电平接错导致没时钟：OV7725 模块的 SGM_CTRL 为低时用外部时钟（FPGA 必须输出 XCLK），为高时用板载晶振。如果照抄 OV5640 实验把引脚当休眠控制用，或者忘了拉高，摄像头可能根本不工作。

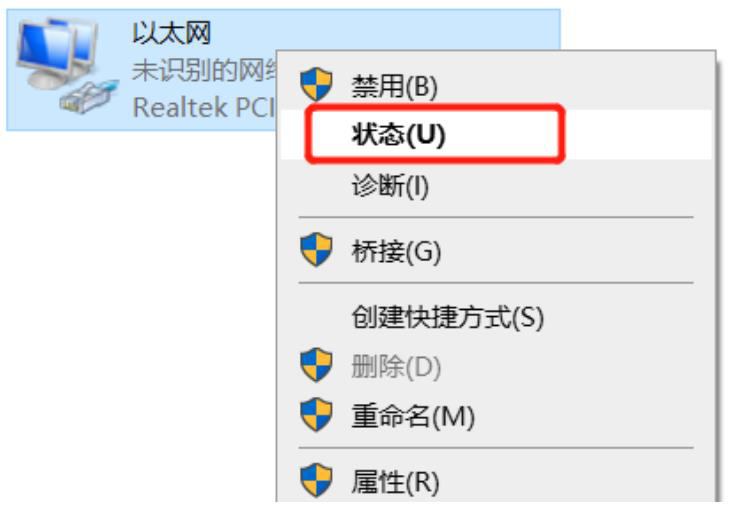

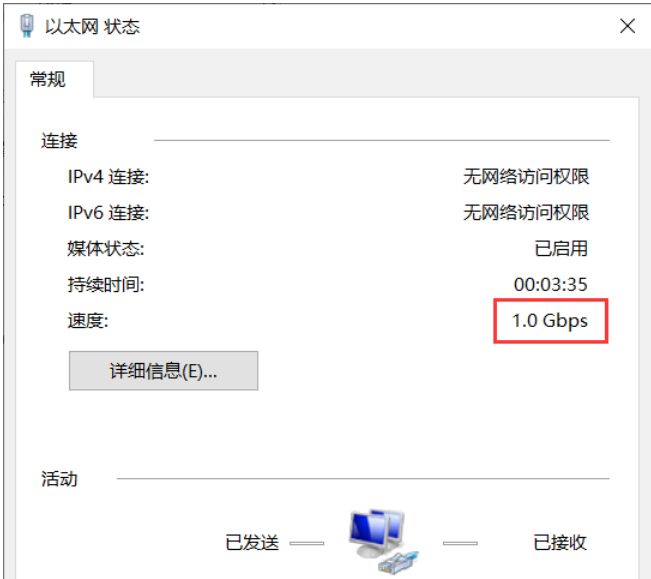

  6. 网口速率不是千兆：上位机收不到图像时先查 Windows 网络状态里的连接速度——必须是 1000Mbps。主机网卡、网线、交换机任何一环不满足千兆都不行，这与前面以太网章节的要求一致。

  7. 上位机卡顿误以为是 FPGA 问题：上位机显示性能受电脑影响很大，配置低的电脑可能出现卡顿甚至崩溃，这不代表开发板侧的代码有问题。

小结 & 下一步

本章用最小代价完成了一次"换传感器"的实战：SCCB 协议兼容 IIC 写操作，所以 i2c_dri 驱动原封不动；OV7725 寄存器地址 8 位（BIT_CTRL=0）、器件地址 7'h21，只需重写配置表 i2c_cfg；再加上"软复位后等 1ms"的上电时序处理，整条"摄像头 → UDP → 上位机"链路就跑通了。核心收获是三点：SCCB 与 IIC 的两处差异（Don't Care 位、无 Repeated Start）、帧率与 tp/tPCLK 的计算方法、寄存器配置模块的状态节奏（发 → 等 done → 发下一条）。

至此，摄像头的静态图像/视频传输两条路都走通了。下一章我们换一个完全不同的方向——学习高速 AD/DA，做一个频谱分析仪，看看 FPGA 是怎么玩转高频模拟信号的。
