第九章 数字电路基础

本章在讲什么

从这一章开始，我们进入"数字电路篇"。数字电路主要由各种门电路、触发器和寄存器等组成——它们是所有 FPGA 设计的"原子"。前面学到的 Verilog 语法是"怎么写代码"，而数字电路基础回答的是"代码背后的电路是什么"。俗话说得好：基础不牢，地动山摇。想写出真正合理、可靠的硬件逻辑，这些理论地基必须打牢。

本章包括五个部分：

1. 什么是数字电路：数字信号与模拟信号的区别；
2. 数字进制简介：二进制/十进制/十六进制及其转换；
3. 逻辑门简介：与、或、非等基本门电路；
4. 逻辑电路简介：组合逻辑与时序逻辑；
5. 硬件描述语言：VHDL 与 Verilog 的定位。

核心概念拆解

9.1 什么是数字电路

要搞明白数字电路，先要分清生活中的两种信号概念：

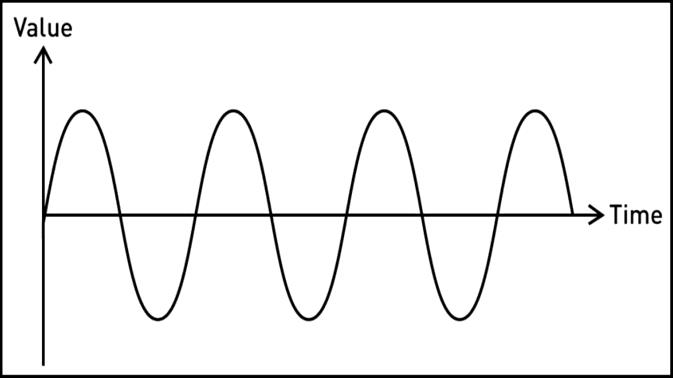

• 模拟信号：在时间上连续变化的信号，如压力、气温、速度等信号，取值可以无限细分；
• 数字信号：在时间上不连续（离散）变化的信号，如电平信号，只在有限的离散电平（0 和 1）之间跳变。

对比两张示意图可以很直观地看出：模拟信号是一条平滑连续的曲线，数字信号则是阶梯状的离散电平。

一个重要的现实结论：IC/FPGA 逻辑设计里面，一般只能处理数字信号。当然，现在也有一些高端 FPGA 集成了 AD（模数转换）模块，可以直接采集模拟量信号——但就我们学习的 ZYNQ-7000 系列 FPGA 而言，PL 部分处理的是纯数字信号。现实世界的温度、声音等模拟量，需要先经过 AD 转换成数字量，才能交给 FPGA 处理。

9.2 数字进制简介

数字进制格式包括二进制、八进制、十进制和十六进制，常用的是二进制、十进制和十六进制。这直接对应了 Verilog 中的表示方法（上一章已经用过）：

进制	Verilog 格式	示例	说明
二进制（BIN）	<位宽>'b<数值>	4'b0101	4 位二进制数字 0101
十进制（DEC）	<位宽>'d<数值>	4'd2	4 位十进制数 2，即二进制 0010
十六进制（HEX）	<位宽>'h<数值>	4'ha	4 位十六进制数 a，即二进制 1010

十六进制的计数方式为 0,1,2…9,a,b,c,d,e,f，最大计数为 f（f 对应十进制 15）。再次提醒：当代码中没有指定数字的位宽与进制时，默认为 32 位的十进制，比如直接写 100，实际表示 32'd100。

进制如何转换？推荐两种方法：

方法一：Windows 自带计算器（最常用）。打开 Windows 计算器，切换到"程序员模式"，可以看到四个进制栏：HEX（16 进制）、DEC（10 进制）、OCT（8 进制）、BIN（2 进制）。在任一栏输入数字，其余栏实时显示换算结果。以二进制 4'b1101 为例，计算器直接显示：HEX=D、DEC=13、OCT=15。

方法二：查表对照。常用数值建议直接记住三种进制的对应关系，例如：

十进制	二进制	十六进制
0	0000	0
1	0001	1
5	0101	5
10	1010	a
13	1101	d
15	1111	f

由于 4 位二进制恰好对应 1 位十六进制（0~f 共 16 种组合），二进制与十六进制之间的转换可以"一组 4 位一组 4 位"地进行，非常方便——这也是底层开发偏爱十六进制的原因。

9.3 逻辑门简介

数字电路的基础是各种门电路。基本门包括与门、或门和非门；为了简化逻辑表达，实际电路还扩展出与非门、或非门、异或门和同或门。它们的名称、英文缩写与逻辑表达式如下：

名称	英文	逻辑表达式	一句话记忆
与门	AND	Y = A&B	有 0 出 0，全 1 出 1
或门	OR	Y = A|B	有 1 出 1，全 0 出 0
非门	NOT	Y = ~A	取反，1 变 0、0 变 1
与非门	NAND	Y = ~(A&B)	先与后非
或非门	NOR	Y = ~(A|B)	先或后非
异或门	XOR	Y = A^B	相异出 1，相同出 0
同或门	XNOR	Y = ~A&~B | A&B	相同出 1，相异出 0

以与门为例，把 A、B 的全部输入组合列出来就是真值表：

输入 A	输入 B	输出 Y（与）
0	0	0
0	1	0
1	0	0
1	1	1

这 7 种门电路是构成一切数字电路的积木——上一章 Verilog 里的位运算符 &、|、~、^ 正是直接对应这些逻辑门。把每种门的符号、表达式和输入输出关系烂熟于心，后面看综合出的电路原理图、分析时序波形时才不会吃力。

9.4 逻辑电路简介

数字电路按逻辑功能分为两大类：组合逻辑电路和时序逻辑电路。这是贯穿整个 FPGA 设计生涯的一对核心概念。

组合逻辑电路：任意时刻的输出仅仅取决于该时刻的输入，与电路原来的状态无关。它没有记忆功能、没有反馈环路——输入一变，输出立刻（经过门延迟后）跟着变。典型的组合逻辑就是上一章讲到的 assign 语句和不带时钟的 always 语句（记得用阻塞赋值 =、if 必带 else、case 必带 default，否则会产生 latch）。

时序逻辑电路：任意时刻的输出不仅取决于当时的输入信号，还取决于电路原来的状态——或者说与以前的输入有关。它能"记住"历史，靠的是锁存器、触发器、寄存器这类存储单元，而状态更新由时钟沿统一控制。带时钟的 always 语句（非阻塞赋值 <=）综合出的就是时序逻辑。

对比记忆：

特性	组合逻辑	时序逻辑
输出取决于	当前输入	当前输入 + 电路原状态
是否有记忆	无	有（触发器/寄存器）
是否受时钟控制	否	是
Verilog 写法	assign / 不带时钟的 always（=）	带时钟的 always（<=）

后续章节我们会先从"与""或""非"门开始学习组合逻辑，再从锁存器、触发器和寄存器入手学习时序逻辑。

9.5 硬件描述语言

硬件描述语言（HDL）包括 VHDL 和 Verilog HDL 两种，都是 IEEE 标准。

Verilog HDL 借鉴了 C 语言的部分语法形式（如控制语句等），具有一定易学性；同时能灵活地对数字电路进行描述，从简单的逻辑门电路到复杂的片上系统（SoC）都能有效建模，可以在较短时间内学习和掌握，目前已在 FPGA 开发/IC 设计领域占据绝对领导地位。

Verilog 的详细语法在上一章（第八章语法篇）已经系统讲解过，本章不再重复。想深入钻研的读者可以回到第八章反复体会，特别是阻塞/非阻塞赋值与组合/时序逻辑的对应关系——正是本章理论与语法的连接点。

初学者容易踩的坑

1. 分不清模拟量与数字量的边界：FPGA 的 PL 逻辑只能直接处理数字信号。要采集温度、电压等模拟量，必须外接或片内集成 AD 模块先做转换，不能想当然地在逻辑里"直接读"。
2. 进制换算死算不查工具：程序员模式计算器和"4 位二进制 ↔ 1 位十六进制"的心算规律，远比手写长除法/乘方还原高效；4'b1101 = 4'hd = 4'd13 这样的等价关系要秒答。
3. 忘记默认进制：Verilog 中裸写 100 是 32 位十进制，不是你以为的二进制或 4 位宽度。涉及位运算、比较的场合务必显式写全位宽和进制（如 4'd10）。
4. 异或/同或记反：异或"相异出 1"，同或"相同出 1"。这两个门在奇偶校验、比较器等电路中极其常用，记反了电路功能就全错了。
5. 组合逻辑与时序逻辑混淆：看到输出"和上一时刻有关"就是时序逻辑，需要时钟和寄存器；用组合逻辑去实现"需要记忆"的功能，要么综合出 latch，要么行为错误。结合上一章的阻塞/非阻塞赋值规则一起理解。

小结 & 下一步

本章是数字电路篇的开篇，为后续硬件理论学习搭好了骨架：

• 信号分类：模拟信号时间上连续，数字信号离散；FPGA 逻辑一般只能处理数字信号（高端 FPGA 可集成 AD 采集模拟量）；
• 数字进制：掌握二进制/十进制/十六进制的 Verilog 表示（4'b0101、4'd2、4'ha），会熟练使用 Windows 计算器程序员模式和"4 位二进制 ↔ 1 位十六进制"规律进行转换，未指定位宽进制时默认 32 位十进制；
• 逻辑门：与、或、非、与非、或非、异或、同或七种门的表达式与真值表，它们是数字电路的积木；
• 逻辑电路两大类：组合逻辑（输出只看当前输入、无记忆、无反馈）与时序逻辑（输出还取决于原状态、有时钟、有存储）；
• 硬件描述语言：VHDL 与 Verilog 双雄并立，Verilog 因易学易用成为主流。

至此，第 1~9 章的讲解笔记全部完成。从下一章开始，我们将把语法篇与数字电路篇的知识结合起来，进入一个个具体的外设实验（按键、数码管、定时器等），在实践中巩固"组合逻辑怎么写、时序逻辑怎么控"的肌肉记忆。

---
