第10章：逻辑门电路设计（初学者详解）

第10章：逻辑门电路设计

本章对应原书第 305~314 页，属于「第四篇 数字电路篇」。

本章在讲什么？（先看这个）

数字世界里的一切运算，归根结底都建立在几种最简单的电路单元上——与门、或门、非门，它们就像积木中的基础块。这一章教你用 Verilog 语言把这三种门电路"画"到 FPGA 里，并完整走一遍开发流程：画框图 → 列真值表 → 画波形图 → 写代码 → 仿真验证 → 上板点亮 LED。这是你第一次把"代码"变成"电路"，也是以后所有章节的基本功。学会了这一章，你就掌握了 FPGA 开发的"套路"，后面学的只是更复杂的电路而已。

核心概念拆解

逻辑门电路简介

数字电路里常用的逻辑门电路（Logic Gate）有与门、或门和非门等。为了简化逻辑，实际电路中还扩展了与非门、或非门、异或门和同或门。这些门电路是构成数字电路的基本单元——好比汉字里的笔画，笔画虽少，组合起来却能写成千上万的文章。

在 FPGA 里，这些门电路不需要真的去搭三极管、电阻，而是用 Verilog 语言"描述"出来，由综合工具自动映射成 FPGA 内部的查找表等资源。

与门

与门（AND Gate）是执行"与"运算的基本门电路。它有多个输入端、1 个输出端。规则很好记：只有所有输入同时为高电平 1，输出才为 1；只要有一个是 0，输出就是 0。

生活化的理解：两把锁串联在同一扇门上，两把钥匙都有（都是1），门才能开。

与门的表达式是 F = A & B，其中 & 就是 Verilog 里定义的"与"逻辑符。

上图是与门的一种电路实现：用二极管和电阻搭出来。A、B 任意一端接低电平，输出就被拉低；两端都接高电平（+Vcc），Y 才输出高电平。

与门真值表可以整理成一句口诀："有0出0，全1出1。" 二输入与门是最常见的数字电路基本单元。

波形图是数字工程师的"第二语言"：只有当 A 和 B 的波形同时为高时，Y 的波形才是高。以后设计任何电路，都建议先画波形再写代码。

编写代码：

module and_gate(
    input       A,  //输入A
    input       B,  //输入B

    output      Y   //输出Y
   );

//assign 相当于一条连线，将A和B相与后的值连接到Y。
assign  Y = A & B;

endmodule

assign 语句相当于一条导线，把右边表达式的结果直接连到左边信号。左边信号必须是 wire 型，右边一变左边立刻跟着变——这是描述组合逻辑最简单的方式。

仿真验证（Testbench）：

TestBench 用来验证功能模块是否符合预期，主要分三步： 1) 向被测模块的输入接口添加激励； 2) 对被测模块的顶层接口进行信号例化； 3) 判断输出是否满足设计预期。

`timescale 1ns / 1ns

module tb_and_gate();

//define reg
reg  A;
reg  B;

//define wire
wire     Y;

//初始化
initial begin
    A = 1'b0;
    B = 1'b0;
    #100
    A = 1'b0;
    B = 1'b1;
    #100
    A = 1'b1;
    B = 1'b0;
    #100
    A = 1'b1;
    B = 1'b1;
end

//例化逻辑与模块
and_gate and_gate_inst(
    .A(A), //输入A
    .B(B), //输入B

    .Y(Y)  //输出Y
);

endmodule

几个关键点： - 第 1 行 1ns/1ns 表示仿真时间单位和仿真精度都是 1ns； - testbench 模块名后面不写端口列表，因为它不会被别的模块例化； - 在 initial/always 块中赋值的变量要声明为 reg 型（A、B 由我们手动给激励）；输出 Y 由被测模块驱动，声明为 wire 型； - initial 块先让 A=B=0，然后每隔 100ns 依次切换到 01、10、11 四种组合，正好覆盖真值表全部情况。

仿真波形与真值表完全一致，说明与门电路设计正确。

上板验证：

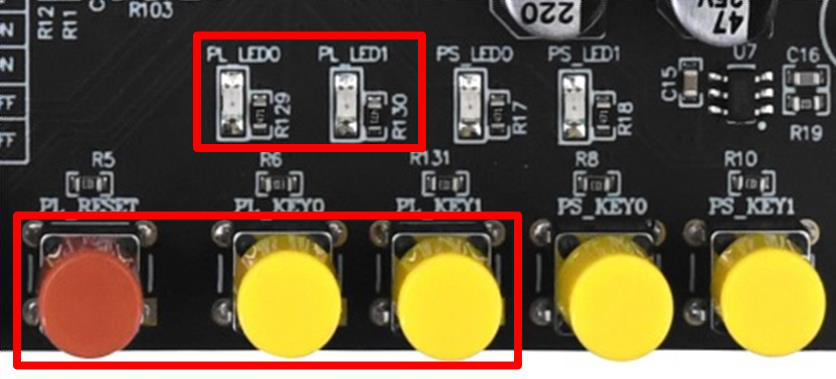

开发板右下侧板载 5 个按键和 4 个 LED。最左边的红色按键是 PL 端复位按键；它右边两个按键连接至 ZYNQ 的 PL 引脚，最右边两个连接至 PS 引脚。最左边两个 LED 连接 PL 端，最右边两个连接 PS 端。

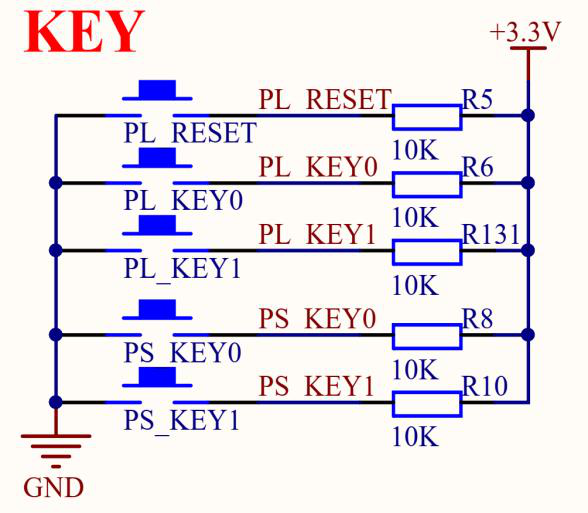

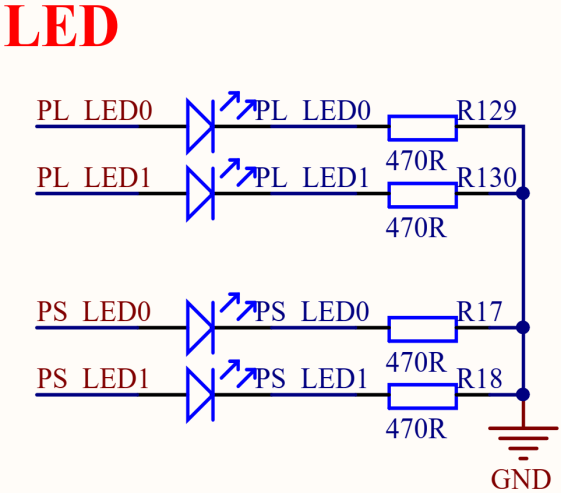

从原理图可以看出：按键默认为高电平，按下后为低电平；LED 灯为高电平点亮。每个按键都串了一个 10K 限流电阻，防止按键按下时电源直接接地造成短路。本实验只用 PL 端外设。

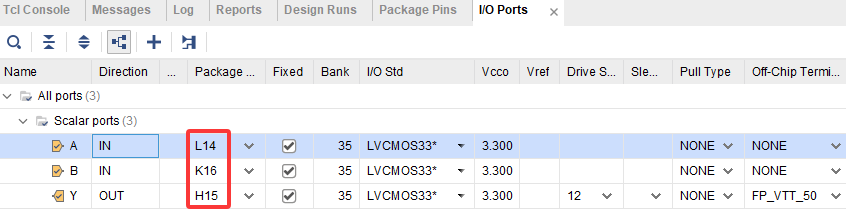

引脚约束（A 用 PL_KEY0，B 用 PL_KEY1，Y 用 PL_LED0）：

信号名	方向	管脚	端口说明	电平标准
A	input	L14	PL_KEY0（底板）	LVCMOS33
B	input	K16	PL_KEY1（底板）	LVCMOS33
Y	output	H15	PL_LED0（底板）	LVCMOS33

set_property -dict {PACKAGE_PIN L14 IOSTANDARD LVCMOS33} [get_ports A]
set_property -dict {PACKAGE_PIN K16 IOSTANDARD LVCMOS33} [get_ports B]
set_property -dict {PACKAGE_PIN H15 IOSTANDARD LVCMOS33} [get_ports Y]

RTL 原理图：在 Vivado 左侧 Flow Navigator → RTL ANALYSIS → Open Elaborated Design → Schematic 可以打开 RTL 原理图，直观看到代码和电路的对应关系。

图中 RTL_AND 就是一个与门，A、B 是两个输入信号，输出 Y 由 A 与 B 经过与门输出。注意：RTL 分析原理图只反映 RTL 层面，不是代码和 FPGA 内部资源的对应关系图；想看真实资源映射，需要综合后在 Flow Navigator → SYNTHESIS → Open Synthesized Design → Schematic 查看。

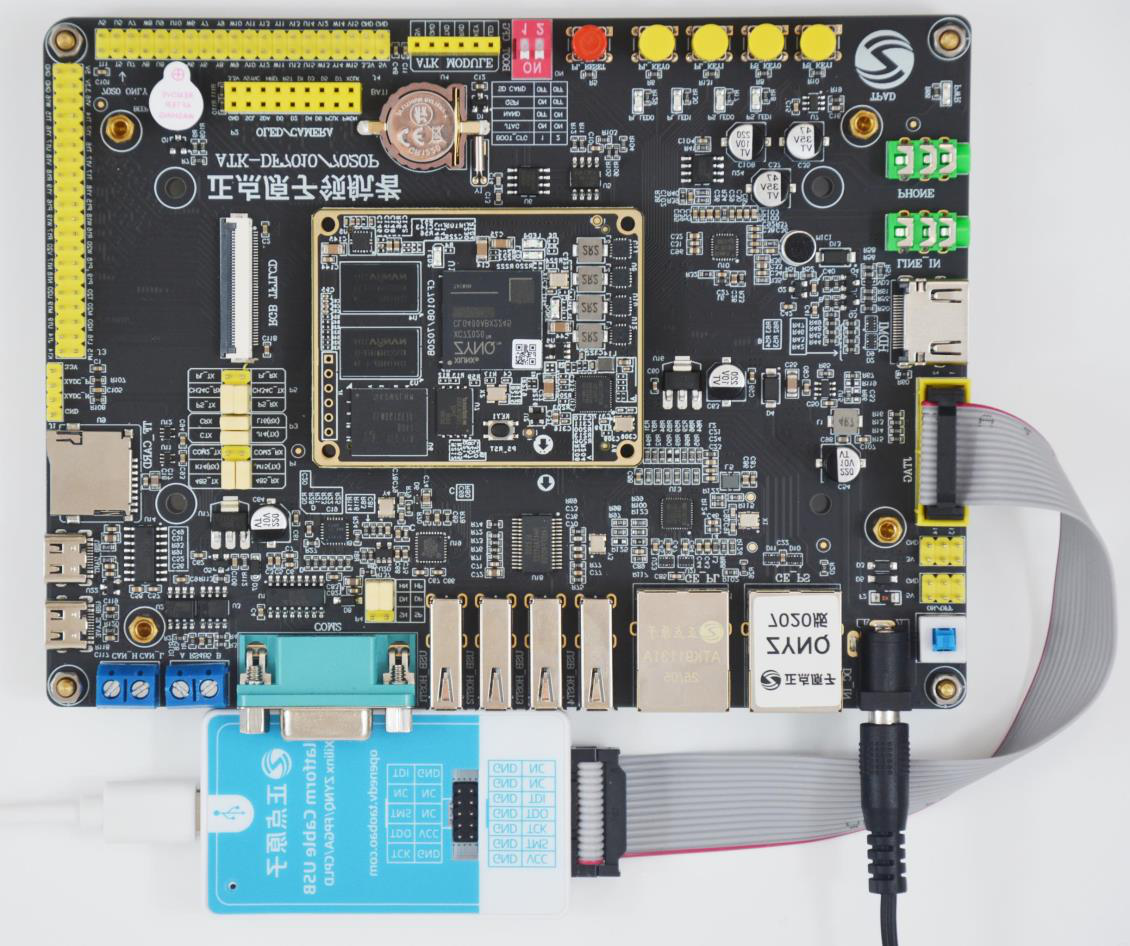

下载步骤：生成比特流文件后，点击 Open Hardware Manager，将 Xilinx 下载器一端连电脑、另一端连开发板 JTAG 下载口，再连接电源。

注意！一定要先连接好下载器与 JTAG 接口，再给开发板上电！带电热插拔 JTAG 接口有一定概率会损坏接口。

连接成功后点击 Auto Connect → Program Device 下载。下载完成后核心板上的 PL 配置完成灯（LED3）点亮。

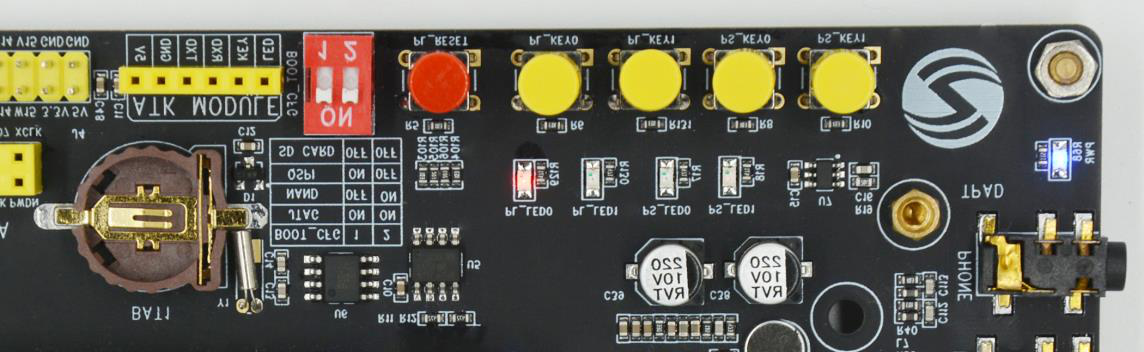

实验现象：按键默认高电平，A、B 均为高，与门输出高电平，PL_LED0 点亮。按下 PL_KEY0（A 变低）或 PL_KEY1（B 变低），Y 变低，LED 熄灭。两个键都松开时 LED 又亮——这就是"全1出1，有0出0"的实物演示。

或门

或门（OR Gate）执行"或"运算。含义是：决定一件事的任意一个条件具备，事件就会发生。它也是多输入、单输出：任意一个输入为 1，输出就为 1；全部输入为 0 时，输出才为 0。

生活化理解：家里两个开关并联控制一盏灯，按任意一个开关灯都会亮。

表达式 F = A | B，| 是 Verilog 的"或"逻辑符。

或门真值表口诀："有1出1，全0出0。"

编写代码：

module or_gate(
   input       A,  //输入A
   input       B,  //输入B

   output      Y   //输出Y
   );

//assign 相当于一条连线，将A和B相或后的值连接到Y。
assign  Y = A | B;

endmodule

仿真验证：或门的 TB 完全可以复用与门的仿真代码，只需把例化的模块改成或门模块即可。

`timescale 1ns / 1ns

module tb_or_gate ();

reg  A;
reg  B;

wire     Y;

initial begin
    A = 1'b0;
    B = 1'b0;
    #100
    A = 1'b0;
    B = 1'b1;
    #100
    A = 1'b1;
    B = 1'b0;
    #100
    A = 1'b1;
    B = 1'b1;
end

//例化逻辑或模块
or_gate or_gate_inst(
    .A(A), //输入A
    .B(B), //输入B

    .Y(Y) //输出Y
    );

endmodule

仿真结果与或门真值表一致，设计正确。

上板验证：或门实验与与门实验采用完全相同的管脚约束，上板步骤直接参考与门一节即可。区别只在于现象：因为"有1出1"，默认按键都为高时 LED 亮；按下任意一个按键，只要另一个还是高电平，LED 依然亮——只有两个键同时按下才熄灭。

非门

非门（NOT Gate）就是取反：事情要发生，取反后就是不发生。它只有 1 个输入端、1 个输出端：输入为 1，输出为 0；输入为 0，输出为 1。

表达式 F = ~A，~ 是 Verilog 的"非"逻辑符。

上图用三极管实现非门：A 输入 0V 时三极管截止，Y 输出 5V；A 输入 5V 时三极管导通，Y 输出 0V——正好实现"取反"。

波形图上，Y 的波形就是 A 的上下翻转。

编写代码（这次用 4 位数据演示，一次对 4 个 bit 同时取反）：

module not_gate(
   input   [3:0]   A,  //4位数据的输入信号A

   output  [3:0]   Y   //4位数据的输出信号Y
);

//assign 相当于一条连线，将A非后的值赋给Y。
//assign  Y[3:0] = ~A[3:0];
assign  Y = ~A;

endmodule

注意：如果输入端和输出端位数相同，可以直接省略位数的声明（如注释中的写法）。

仿真验证：

`timescale 1ns / 1ns

module tb_not_gate();

//define reg
reg [3:0]    A;

//define wire
wire [3:0]   Y;

//初始化
initial begin
    A = 4'b0000;
    #100
    A = 4'b1111;
    #100
    A = 4'b1001;
    #100
    A = 4'b0110;
    #100
    A = 4'b0101;
    #100
    A = 4'b1010;
end

//例化逻辑非模块
not_gate not_gate_inst(
    .A(A),  //输入A

    .Y(Y)   //输出Y
    );

endmodule

仿真结果与非门真值表一致。

上板验证：本次用了 4 位输入和 4 位输出，而板卡 LED 灯数目不够，所以不再进行上板测试。有兴趣的同学可以把输入输出改成 2 位，自己修改引脚分配做上板拓展练习。

本章总结

本章通过与门、或门、非门三个最基本的逻辑门，完整演示了一个 FPGA 设计项目的全流程。需要掌握：

• 逻辑门用法：&（与）、|（或）、~（非）；
• 学会绘制和查看波形图；
• 仿真中常用的 initial 语句块。

initial 的标准形式：

initial begin
A = 0;
B = 0;
C = 0;
end

initial 语句是不可以被综合的，一般只出现在 testbench 中，而不出现在 RTL 代码里。initial 块中的语句上电后只执行一次，一般用于初始化输入信号——如果不赋初始值，仿真信号可能会产生不定态（既不是0也不是1的x态）。begin...end 相当于 C 语言里的大括号，同一个语句块给多个变量赋值时要加上它。

图片对照

本章图片已按讲解位置分散插入各小节，包括与门/或门/非门的电路图、逻辑符号、波形图、仿真波形以及上板验证的硬件图。

初学者容易踩的坑

• 忘记给 testbench 信号赋初值：initial 不初始化的话，仿真波形会出现红色不定态（x），看不到有意义的结果。
• reg 和 wire 搞混：在 initial/always 块中赋值的激励信号必须是 reg 型；被测模块输出的信号必须接 wire 型，写反了综合或仿真直接报错。
• testbench 写了端口列表：testbench 不会被别的模块例化，模块名后不要带端口。
• 上电顺序搞反：一定要先连接好下载器和 JTAG 接口，再给开发板上电，带电热插拔 JTAG 有损坏接口的风险。
• 只仿真不上板、或只上板不仿真：仿真通过只能说明逻辑正确，还要考虑板级现象（比如按键是低有效）才能解释上板现象；两者结合才是完整验证。
• 混淆"有0出0"和"有1出1"：与门和或门口诀记反了，上板现象就完全对不上，建议对着真值表再推一遍。

小结 & 下一步

本章用与门、或门、非门三个最简单的电路，学会了"框图 → 真值表 → 波形图 → 代码 → 仿真 → 上板"的完整开发套路，以及 &、|、~ 三个运算符和 initial 语句的用法。建议动手做两个拓展：一是把与门和非门组合，设计一个与非门电路；二是把或门和非门组合，设计一个或非门——各走一遍波形绘制、代码编写和仿真验证，巩固本章所学。
