第八章 Verilog HDL语法

本章在讲什么

从这一章开始，我们正式进入"语法篇"。前面几章里，我们已经用 Vivado 跑通了第一个 LED 工程，但当时的代码更多是"照着抄"。要真正做到独立设计电路，就必须系统地掌握硬件描述语言——本教程使用的是 Verilog HDL。

Verilog 是一种硬件描述语言（Hardware Description Language），它以文本形式描述数字系统硬件的结构和行为。它借鉴了 C 语言的部分语法形式（如 if/else、case 等控制语句），入门门槛不高——有 C 语言基础的读者，经过一个月左右的练习即可掌握。但它与 C 语言有本质区别：

• C 语言：软件语言，编译后在 CPU 上取址、译码、执行，是串行的指令流，不会生成任何硬件电路；
• Verilog：硬件描述语言，综合下载到 FPGA 后，会生成真实的硬件电路，所有电路并行运行。

"并行执行"正是 FPGA 处理速度快的根本原因，也是初学者最需要转变的思维方式——写 Verilog 不是在"写程序"，而是在"画电路"。

本章内容包括五大部分：

1. Verilog 概述：Verilog 与 VHDL、C 语言的区别；
2. Verilog 基础知识：逻辑值、标识符、数字进制、数据类型、运算符；
3. Verilog 程序框架：注释、关键字、以 LED 流水灯为例的程序结构；
4. Verilog 高级知识点：阻塞/非阻塞赋值、assign 与 always、latch、状态机、模块化设计；
5. Verilog 编程规范：工程组织、文件头、命名、代码风格等。

核心概念拆解

8.1 Verilog 概述：为什么需要它

发展简史：Verilog 最初是 Gateway Design Automation 公司于 1983 年为其仿真器产品开发的硬件建模语言，1990 年面向公众发布，1995 年正式成为 IEEE 标准（IEEE Std 1364-1995，即 Verilog-95）。此后修正扩展为 IEEE Std 1364-2001（Verilog-2001），新增了敏感列表、多维数组、生成语句块、命名端口连接等实用功能，是目前最主流的版本，本教程代码全部遵循 Verilog-2001 语法。

为什么取代了原理图设计：早期 FPGA 设计常用原理图输入方式，直观但难以维护。随着电路规模增大，原理图方式无法满足项目需求，Verilog 凭借结构化描述能力、可复用性以及与 EDA 自动化工具的高度适配性，成为绝对主流。

Verilog 与 VHDL：两者都是 IEEE 标准硬件描述语言，共同点是都能形式化抽象表示电路行为与结构、支持层次化描述、支持高层到低层的综合转换、与实现工艺无关。区别在于 Verilog 语法类似 C、易学易用，拥有更广泛的设计群体（在美国高层次数字系统设计中 Verilog 与 VHDL 的使用率约为 80% vs 20%，国内 IC 设计公司也普遍采用 Verilog），因此本教程推荐学习 Verilog。

Verilog 与 C 语言：这是 FPGA 与单片机/CPU 的区别的本质——FPGA 全并行处理，速度极快；CPU 串行执行指令。理解了这一点，才算真正入了 FPGA 的门。

8.2 Verilog 基础知识

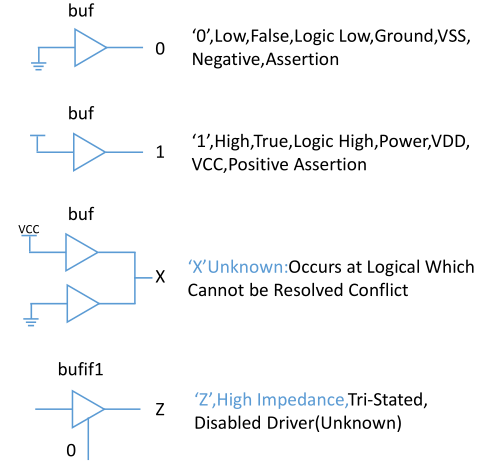

逻辑值：4 种状态

数字电路中，信号有四种逻辑值：

逻辑值	含义	对应电路状态
0	低电平	对应电路的 GND
1	高电平	对应电路的 VCC
X	未知	可能是高电平也可能是低电平
Z	高阻态	外部没有激励信号时处于悬空状态

X 和 Z 这两个值在仿真调试中非常常见：信号未复位或未赋值时常表现为 X，信号悬空（比如未接的上拉/下拉）常表现为 Z，看到它们要能立刻联想到对应的电路状态。

标识符

标识符（Identifier）用于定义模块名、端口名和信号名等，可以是字母、数字、$ 和下划线 _ 的组合，但第一个字符必须是字母或下划线，并且区分大小写（Count 与 COUNT 是两个不同的标识符）。

推荐写法：简洁、清晰、易懂，如 count、fifo_wr。具体规范：

• 用有意义的名字，如 sum、cpu_addr；
• 用下划线区分单词组合；
• 采用前缀/后缀约定：时钟用 clk 前缀（clk_50m），低电平有效用 _n 后缀（enable_n）；
• 普通内部信号全小写，参数全大写；
• 自定义标识符不能与关键字同名。

数字进制格式

Verilog 支持二进制、八进制、十进制、十六进制，常用格式为 <位宽>'<进制><数值>：

• 二进制：4'b0101 表示 4 位二进制数 0101；
• 十进制：4'd2 表示 4 位十进制数 2（即二进制 0010）；
• 十六进制：4'ha 表示 4 位十六进制数 a（即二进制 1010），十六进制计数为 0~9、a~f，f 对应十进制 15。

注意：当代码中没有指定位宽与进制时，默认为 32 位十进制，例如直接写 100，实际表示 32'd100。

数据类型：三大类

真正对应硬件电路的是寄存器类型和线网类型，参数类型则是编译期的常量。

1）寄存器类型（reg）：表示一个抽象的数据存储单元，只能在 always 语句和 initial 语句中被赋值，值在两次赋值之间保持不变。有一个非常容易混淆的点：

• 若 always 语句带时钟（描述时序逻辑），reg 变量综合为真正的寄存器；
• 若 always 语句不带时钟（描述组合逻辑），reg 变量综合后其实只是硬件连线。

寄存器类型的缺省值是 x（未知）。最常用的是 reg 类型：

//reg define
reg  [31:0]  delay_cnt;    //延时计数器
reg          key_flag ;    //按键标志

2）线网类型（wire）：表示结构化元件之间的物理连线，其值由驱动元件决定（如 assign 连续赋值或门的输出）。没有驱动元件连接时，缺省值为 z（高阻态）。最常用的是 wire 类型：

//wire define
wire         data_en;         //数据使能信号
wire  [7:0]  data   ;         //数据

3）参数类型（parameter）：参数是一个常量，常用于定义状态机的状态编码、数据位宽和延迟大小等。由于可以在编译时（例化时）修改参数值，它常被用于"参数可调"的模块。参数定义是局部的，只在当前模块内有效：

//parameter define
parameter    DATA_WIDTH = 8;  //数据位宽为8位

运算符

Verilog 运算符按功能分为 7 类：

1）算术运算符：+、-、*、/、%（取余）。注意：Verilog 实现乘除法（尤其是除法）非常浪费组合逻辑资源。2 的指数次幂的乘除法应使用移位运算完成；非 2 的指数次幂的乘除法一般调用工具提供的现成 IP（其底层仍由与或非门等组合逻辑搭建）。

2）关系运算符：>、<、>=、<=、==、!=，用于条件判断，关系为真返回 1，为假返回 0。优先级低于算术运算符。

3）逻辑运算符：!（逻辑非）、&&（逻辑与）、||（逻辑或），用于连接多个关系表达式实现更复杂的判断。只有 a 和 b 都为 1 时 a && b 才为 1；a 或 b 有一个为 1 时 a || b 即为 1。

4）条件运算符：a ? b : c——a 为真选 b，否则选 c，功能等同于 always 中的 if-else。

5）位运算符：~（按位取反）、&（按位与）、|（按位或）、^（按位异或），直接对应数字逻辑中的与、或、非门等逻辑门，对两个信号的对应位逐一运算。

易混淆点：位运算符与逻辑运算符长得像但用途不同——逻辑运算符（&&、||、!）一般用在条件判断上，位运算符（&、|、~）一般用在信号赋值上。

6）移位运算符：<<（左移）、>>（右移），移出的空位一律补 0。例如 8bit 的 a = 3（二进制 00000011），a << 2 后仍是 8bit，最高 2bit 被移出丢弃，结果为 00001100 即 12。一般用左移代替乘法、右移代替除法，但仅限 2 的指数次幂。

7）拼接运算符：{a, b} 将两个或多个信号的某些位拼接起来作为一个新信号，这是 C 语言中没有的特殊运算符。

优先级（从高到低）：!、~ → *、/、% → +、- → <<、>> → <、<=、>、>= → ==、!= → & → ^ → | → && → || → ?（最低）。记不住也没关系，写代码时多用括号明确优先级即可。

8.3 Verilog 程序框架

注释与关键字

注释有两种：/* ... */ 块注释（可跨多行）和 // 行注释。建议统一使用 //。

关键字是语言保留字，如 module、input、output、reg、wire、always、assign、begin、end、posedge/negedge、case、if/else 等。注意：只有小写的关键字才是保留字，always 是关键字而 ALWAYS 不是。

常用关键字速查：

关键字	含义	关键字	含义
module / endmodule	模块开始/结束定义	assign	产生 wire 信号语句的关键字
input / output / inout	输入/输出/双向端口	begin / end	语句的起始/结束标志
parameter	参数定义	posedge / negedge	时序电路的标志（上升沿/下降沿）
wire / reg	线网/寄存器信号定义	case / default / endcase	case 语句起止与默认分支
always	产生 reg 信号语句的关键字	if / else	条件分支

程序框架：以 LED 流水灯为例

module led(
    input               sys_clk  ,  //系统时钟
    input               sys_rst_n,  //系统复位，低电平有效
    output  reg  [3:0]  led         //4位LED灯
    );

//parameter define
parameter  WIDTH     = 25        ;
parameter  COUNT_MAX = 25_000_000;  //板载50M时钟=20ns，0.5s/20ns=25000000，需要25bit位宽

//reg define
reg    [WIDTH-1:0]  counter     ;
reg    [1:0]        led_ctrl_cnt;

//wire define
wire                counter_en  ;

//***********************************************************************************
//**                                 main code
//***********************************************************************************

//计数到最大值时产生高电平使能信号
assign  counter_en = (counter == (COUNT_MAX - 1'b1))  ?  1'b1  :  1'b0;

//用于产生0.5秒使能信号的计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (sys_rst_n == 1'b0)
        counter <= 1'b0;
    else if (counter_en)
        counter <= 1'b0;
    else
        counter <= counter + 1'b1;
end

//led流水控制计数器
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (sys_rst_n == 1'b0)
        led_ctrl_cnt <= 2'b0;
    else if (counter_en)
        led_ctrl_cnt <= led_ctrl_cnt + 2'b1;
end

//通过控制IO口的高低电平实现发光二极管的亮灭
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (sys_rst_n == 1'b0)
        led <= 4'b0;
    else begin
        case (led_ctrl_cnt)
            2'd0 : led <= 4'b0001;
            2'd1 : led <= 4'b0010;
            2'd2 : led <= 4'b0100;
            2'd3 : led <= 4'b1000;
            default : ;
        endcase
    end
end

endmodule

逐段解读这段代码的"骨架"：

• 模块定义：以 module 开始、endmodule 结束；
• 端口定义：紧跟模块名后的括号内声明输入/输出信号（本例输入为时钟和低有效复位，输出为 4 位 led）；
• 参数定义：parameter 放在端口之后，方便灵活调整计数最大值、位宽等（25_000_000 中的下划线只是为了增强可读性）；
• reg/wire 定义：集中声明，各司其职；
• main code 注释分隔线：不添加也不会报错，但作为良好的编程规范推荐添加；
• assign 语句：组合逻辑，用条件运算符产生计数使能；
• always 语句：always @(posedge sys_clk or negedge sys_rst_n) 表示时钟上升沿或复位下降沿触发；begin/end 是语句块起止；<= 是非阻塞赋值（稍后详解）；case 以 endcase 结束、以 default 兜底。

begin/end 什么时候必须加：if 条件后只有一条赋值语句时，加不加都可以（推荐不加，更简洁）；超过一条赋值语句时必须加：

//一条语句：两种写法皆可，推荐前者
if(en == 1'b1)
    a <= 1'b1;

//多条语句：必须加begin/end
if(en == 1'b1) begin
    b <= 1'b1;
    c <= 1'b1;
end

8.4 Verilog 高级知识点

阻塞赋值与非阻塞赋值

这是 Verilog 最重要的概念之一，也是初学者最容易出问题的地方。

阻塞赋值（Blocking，符号 =）：在同一个 always 块中，后面的语句受前面语句影响——一条阻塞赋值语句没有执行结束，后面的语句就不能执行，即被"阻塞"。begin/end 之间的语句是顺序执行的串行语句，这一点和 C 语言很像。

阻塞赋值的执行可看作一个步骤：计算 RHS（等号右边）的值并立即更新 LHS（等号左边），期间不允许其他语句干扰。

我们用一段时序逻辑下的阻塞赋值来看效果——功能要求：复位时 a=1、b=2、c=3；不复位时 a 清零，并把 a 赋给 b、b 赋给 c：

从波形图看：复位时 a=1、b=2、c=3；结束复位后，时钟上升沿到来（波形图中 2 时刻）时，a=0、b=0、c=0。因为阻塞赋值先执行 a=0，执行完后才把 a 的值（已经是 0）赋给 b，再把 b 的值（已经是 0）赋给 c——一条接一条串行完成。

非阻塞赋值（Non-Blocking，符号 <=）：由时钟节拍决定。时钟上升沿到来时，先计算所有语句的 RHS，然后 begin/end 之间的所有赋值语句同时更新 LHS——一个时钟只执行一次，属于并行执行。这是与 C 语言最大的差异点。

非阻塞赋值可看作两个步骤：

1. 赋值开始时，计算 RHS；
2. 赋值结束时，更新 LHS。

"非阻塞"指的是：在计算 RHS 和更新 LHS 期间，允许其他非阻塞赋值语句同时计算 RHS 和更新 LHS。

同样的功能用非阻塞赋值实现：

从波形图看：复位时同样是 a=1、b=2、c=3；结束复位后时钟上升沿到来时，a=0、b=1、c=2——与阻塞赋值结果完全不同！因为三条语句的 RHS（0、a、b，即 0、1、2）是同时计算的、同时更新 LHS 的，b 和 c 拿到的是"旧值"。

使用场景总结（务必牢记）：

• 描述组合逻辑时使用阻塞赋值 =——如 assign 语句、不带时钟的 always 语句：

//示例1：assign赋值语句
assign  data  =  (data_en == 1'b1)  ?  8'd255  :  8'd0;

//示例2：不带时钟的always语句
always @(*) begin
    if (en) begin
        a = a0;
        b = b0;
    end
    else begin
        a = a1;
        b = b1;
    end
end

• 描述时序逻辑时使用非阻塞赋值 <=——如带时钟的 always 语句：

//示例3：带时钟的always语句
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
        a <= 1'b0;
        b <= 1'b0;
    end
    else begin
        a <= c;
        b <= d;
    end
end

assign 和 always 的区别

两者都是 Verilog 的基本语句，关键差异在"带不带时钟"：

• assign 不能带时钟，只能产生组合逻辑；
• always 既可以不带时钟也可以带时钟。不带时钟时（always @(*)），逻辑功能与 assign 完全一致，都是纯组合逻辑（虽然信号还定义成 reg 类型，但综合出来只是连线）。

经验法则：简单的组合逻辑用 assign，复杂的组合逻辑（如多层 if/case 嵌套）用不带时钟的 always；带时钟的 always 产生的才是真正的寄存器（时序逻辑）。

什么是 latch（锁存器）

latch 是电平敏感的存储单元，而寄存器是边沿触发的存储单元，两者都能存储数据，但来源不同：锁存器由组合逻辑意外产生，寄存器由时钟触发产生于时序电路。

latch 的主要危害是产生毛刺（glitch），对下一级电路非常危险，且隐蔽性强、不易查出，所以设计中应尽量避免 latch。

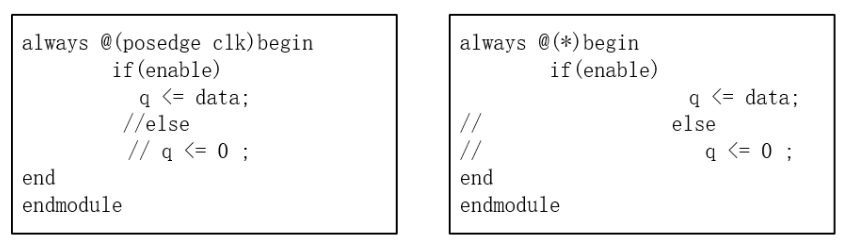

产生 latch 的原因：在不带时钟的 always 组合逻辑中，if 缺少 else 分支、或 case 缺少 default 分支，导致信号在某些输入条件下"保持原值"，综合器只能生成锁存器来实现这种保持。

解决办法很简单：if 必须带 else，case 必须带 default。

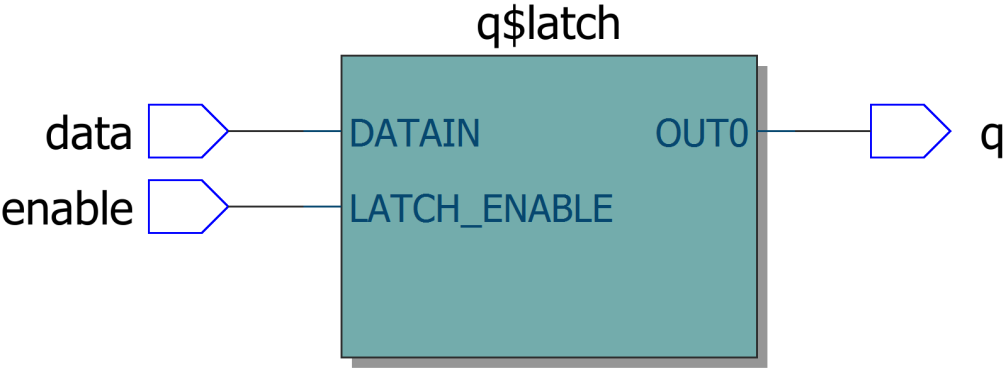

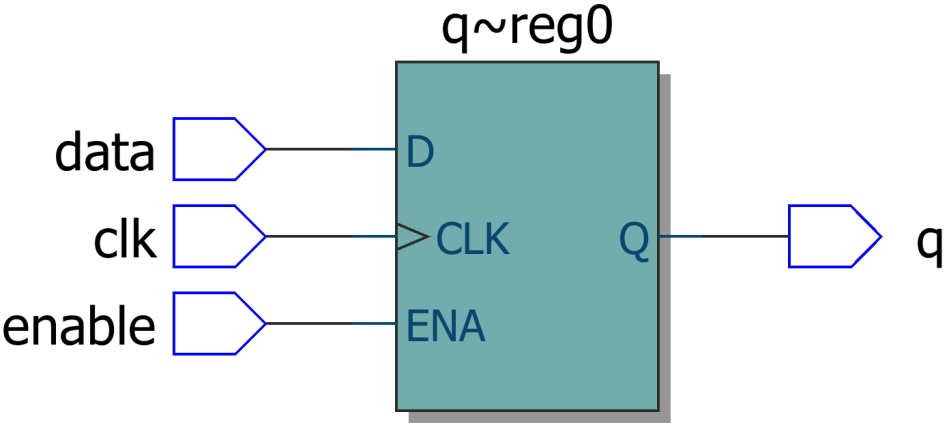

对比上面两张综合电路图可以直观看到：缺少 else 的带时钟 always 综合出的 q 仍是普通的时钟寄存器（图 8.4.6）；而缺少 else 的不带时钟 always 综合出的电路中出现了一个 latch（图 8.4.7）。这一点要特别注意——只有不带时钟的 always 才会因 if/case 不完整产生 latch。

状态机（FSM）

硬件电路是并行执行的，当需要按照流程或步骤完成某个功能时，如果用大量 if 嵌套来实现，代码复杂度会陡增、可读性会变差。这时就该用状态机了：它把一项功能的完成分解为若干步，每一步对应一个状态，通过预先设计的顺序在各状态之间转换，状态转换的过程就是实现逻辑功能的过程。

有限状态机（Finite State Machine，FSM）是一种在有限个状态之间按一定规律转换的时序电路，可视为组合逻辑与时序逻辑的组合。复杂流程控制（如 SDRAM 控制器）几乎都用状态机实现。

两大类模型（按输出是否与输入相关划分）：

• Mealy（米勒）型状态机：输出不仅取决于当前状态，还取决于输入信号；
• Moore（摩尔）型状态机：输出只取决于当前状态，与输入无关。

三种实现写法：

• 一段式：整个状态机写在一个 always 模块里，既描述状态转移又描述输入输出。不推荐——组合逻辑与时序逻辑混在一起，不利于代码维护、修改和约束；
• 二段式：两个 always 模块，一个用同步时序描述状态转移，另一个用组合逻辑判断转移条件并描述输出。需要定义现态和次态两个状态；
• 三段式：三个 always 模块——第一段同步时序描述状态转移，第二段组合逻辑判断转移条件，第三段描述状态输出（可用组合电路或时序电路输出）。

实际应用中三段式状态机使用最多：它把组合逻辑和时序逻辑分开，有利于综合器分析优化和程序维护；又把状态转移与状态输出分开，代码更清晰易读。

三段式状态机的基本格式：

1. 第一个 always：同步状态跳转；
2. 第二个 always：组合逻辑判断状态转移条件；
3. 第三个 always：描述状态输出。

编写状态机前一般先画出状态跳转图，思路会清晰很多。下面以 7 分频为例（实际分频功能未必需要状态机，此处仅演示写法）：

状态编码采用独热码（每个状态只有一位为 1，也可以直接用十进制 0~7 编码），随后定义当前状态和下一个状态两个寄存器：

parameter S0 = 7'b0000001;     //独热码定义方式
parameter S1 = 7'b0000010;
parameter S2 = 7'b0000100;
parameter S3 = 7'b0001000;
parameter S4 = 7'b0010000;
parameter S5 = 7'b0100000;
parameter S6 = 7'b1000000;

reg  [6:0]   curr_st     ;     //当前状态
reg  [6:0]   next_st     ;     //下一个状态

完整的三段式状态机代码如下：

module divider7_fsm (
    //系统时钟与复位
    input       sys_clk      ,
    input       sys_rst_n    ,

    //输出时钟
    output reg  clk_divide_7
    );

//parameter define
parameter S0 = 7'b0000001;     //独热码定义方式
parameter S1 = 7'b0000010;
parameter S2 = 7'b0000100;
parameter S3 = 7'b0001000;
parameter S4 = 7'b0010000;
parameter S5 = 7'b0100000;
parameter S6 = 7'b1000000;

//reg define
reg  [6:0]   curr_st     ;     //当前状态
reg  [6:0]   next_st     ;     //下一个状态

//*****************************************************
//**                    main code
//*****************************************************

//状态机的第一段采用同步时序描述状态转移
always @(posedge sys_clk or negedge sys_rst_n) begin
        if (!sys_rst_n)
            curr_st <= S0;
        else
            curr_st <= next_st;
end

//状态机的第二段采用组合逻辑判断状态转移条件
always @(*) begin
    case (curr_st)
        S0: next_st = S1;
        S1: next_st = S2;
        S2: next_st = S3;
        S3: next_st = S4;
        S4: next_st = S5;
        S5: next_st = S6;
        S6: next_st = S0;
        default: next_st = S0;
    endcase
end

//状态机的第三段描述状态输出（这里采用时序电路输出）
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        clk_divide_7 <= 1'b0;
    else if ((curr_st == S0) | (curr_st == S1) | (curr_st == S2) | (curr_st == S3))
        clk_divide_7 <= 1'b0;
    else if ((curr_st == S4) | (curr_st == S5) | (curr_st == S6))
        clk_divide_7 <= 1'b1;
    else
        ;
end

endmodule

代码要点解读：

• 第一段（同步时序）：复位时回到 S0 状态，否则每个时钟沿把 next_st 更新到 curr_st——对应 Moore 模型中的"状态寄存器"；
• 第二段（组合逻辑）：根据当前状态判断下一状态——对应"产生下一状态的组合逻辑 F"。实际应用中一般根据输入条件决定跳转或保持，case 末尾的 default 用于防止状态机跑飞到异常状态；
• 第三段（状态输出）：推荐使用时序电路输出而非组合电路输出，因为同步时序设计能提高稳定性、消除毛刺。采用时序输出的模型在输出组合逻辑 G 后再增加一级输出寄存器。

时序输出的好处：有效滤除组合逻辑输出的毛刺；更利于时序计算与约束；对总线形式的输出，更容易使总线数据对齐、减小偏移，降低接收端采样出错概率。

从代码可以看出，输出 clk_divide_7 只与当前状态 curr_st 有关、与输入无关，所以这个状态机属于 Moore 型。

模块化设计与模块例化

模块化设计是 FPGA 设计中极为重要的技巧：不同团队可专注各自的子模块（分工协作）；可对单个子模块精准仿真调试；修改某一子模块不影响其他模块（维护升级方便）。划分模块的基本原则是：子模块功能相对独立、模块内部联系尽量紧密、模块间的连接尽量简单。

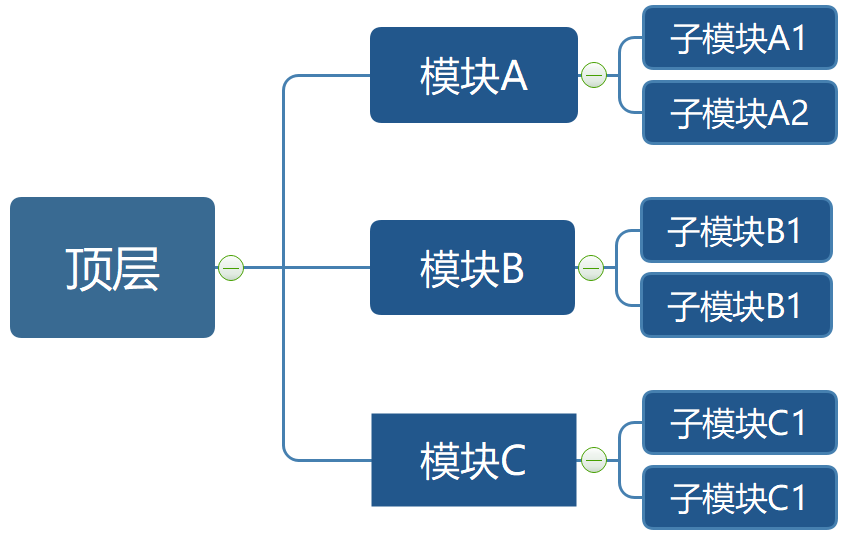

复杂系统一般采用自顶向下的设计方式：系统划分成几个功能模块，每个功能模块再划分成下一层子模块，每个模块对应一个 module、一个 Verilog 文件。顶层模块一般只做例化（调用其他模块），不做逻辑。

模块例化（模块调用/实例化）是连接子模块与高层模块的手段，既简化每个模块的代码，又便于后期维护。以静态数码管为例：驱动数码管静态显示需要两个模块——计时模块（time_count）和数码管静态显示模块（seg_led_static），再加一个顶层模块：

两个子模块的端口定义（节选）：

//计时模块
module time_count(
    input           clk     ,   // 时钟信号
    input           rst_n   ,   // 复位信号
    output   reg    flag        // 一个时钟周期的脉冲信号
);
//parameter define
parameter  MAX_NUM = 25000_000; // 计数器最大计数值
……
endmodule

//数码管静态显示模块
module seg_led_static (
    input               clk     ,   // 时钟信号
    input               rst_n   ,   // 复位信号（低有效）
    input               add_flag,   // 数码管变化的通知信号
    output  reg  [5:0]  sel     ,   // 数码管位选
    output  reg  [7:0]  seg_led     // 数码管段选
);
……
endmodule

顶层模块对两个子模块进行例化：

module seg_led_static_top (
    input               sys_clk  ,       // 系统时钟
    input               sys_rst_n,       // 系统复位信号（低有效）
    output    [5:0]     sel      ,       // 数码管位选
    output    [7:0]     seg_led          // 数码管段选
);

//parameter define
parameter  TIME_SHOW = 25'd25000_000;    // 数码管变化的时间间隔0.5s

//wire define
wire       add_flag;                     // 数码管变化的通知信号

//*****************************************************
//**                    main code
//*****************************************************

//例化计时模块
time_count #(
    .MAX_NUM    (TIME_SHOW)
) u_time_count(
    .clk        (sys_clk  ),
    .rst_n      (sys_rst_n),

    .flag       (add_flag )
);

//例化数码管静态显示模块
seg_led_static u_seg_led_static (
    .clk        (sys_clk  ),
    .rst_n      (sys_rst_n),

    .add_flag   (add_flag ),
    .sel        (sel      ),
    .seg_led    (seg_led  )
);

endmodule

例化的两个关键点：

1. 端口例化：.子模块端口(顶层信号) 一一对应连接，对应信号的位宽必须保持一致；例化模块名一般命名为 u_ + 子模块名（同一模块可被例化多次，用不同例化名区分，如 u_、u1_）；
2. 参数例化（参数传递）：在模块名后加 # 跟参数列表，如上例中顶层用 TIME_SHOW 覆盖了子模块的 MAX_NUM。参数例化后，子模块内该参数的实际值以顶层传递的为准；若不例化参数，则使用子模块内部定义的值。

补充两个相关语法：

• localparam：本地参数，用法与 parameter 基本一致，区别是 localparam 不能被上层模块例化，适合定义模块内部使用的常量；
• 顶层模块例化子模块时，只需要知道子模块的端口信号名，不需要关心其内部实现——这正是模块化设计"接口先行"思想的体现。

8.5 Verilog 编程规范

良好的编程规范是 FPGA 工程师的必备素质：多人协作时需要互相检视代码，没有统一规范，检视、维护、重用的工作量不可想象；即使是自己写的代码，几个月后再看也会变得陌生。规范能让新人尽快融入项目，也让别人更容易看懂你的代码。

工程组织形式：一个工程目录一般包含四部分：

XX工程名
|--doc    //存放工程相关文档：datasheet（数据手册）、设计方案等
|--prj    //存放工程文件和用到的IP文件
|--rtl    //存放工程rtl代码（工程核心），文件名与module名一致，按模块层次分开存放
|--sim    //存放工程仿真代码，复杂工程的仿真不可或缺，能极大减少调试工作量

文件头声明：每个 Verilog 文件开头必须有版权、作者、创建日期、内容介绍等声明文字。建议一个 .v 文件只包含一个 module，保持清晰易懂。

输入输出定义：推荐采用 Verilog-2001 语法格式（端口直接写在 module 括号内），建议一行只定义一个信号、信号全部对齐、同一组信号放在一起。

parameter/wire/reg 定义：parameter 紧跟端口定义之后、常量命名全大写；wire/reg 集中定义、同功能信号放在一起、信号对齐、位宽用降序 [6:0]、时钟用 clk 前缀、复位用 rst 后缀、不能用关键字作信号名、一行只定义一个信号。

信号命名：命名要体现意义（如 fifo_wr_en 表示 FIFO 写使能）；用 _ 分隔单词（如 sys_clk）；内部信号全小写、模块名小写；低电平有效用 _n 后缀、异步信号用 _a 后缀、纯延迟打拍信号用 _dly 后缀。

always 块：一个 always 配一对 begin/end（begin 与 always 同行）；always 前加注释；时钟复位触发统一写 posedge sys_clk or negedge sys_rst_n；一个 always 块只包含一个时钟和复位；时序逻辑用非阻塞赋值。

assign 块：逻辑不能太复杂（否则可读性差）；assign 前加注释；组合逻辑用阻塞赋值。

其他规范：不用 TAB 全用空格（不同解释器对 TAB 翻译不一致）；注释清晰简洁不废话、统一用 //、注释对齐；核心代码和信号定义之间需要增加注释；模块例化用 u_xx 命名。

其他注意事项：

• 代码写得越简单越好，方便他人阅读和理解；
• 不使用 repeat 等循环语句；
• RTL 级代码不使用 initial 语句（仿真代码除外）；
• 避免产生 latch：组合逻辑里的 if 必须带 else、case 必须带 default；
• 避免使用太复杂和少见的语法，否则可能降低综合器优化力度。

初学者容易踩的坑

1. 用 C 语言的串行思维理解 Verilog：begin/end 之间用阻塞赋值时才是顺序关系，带时钟 always 里的非阻塞赋值是并行同时发生的。b <= a 拿到的是"旧"的 a。时刻提醒自己：写的是电路，不是程序。
2. 阻塞/非阻塞赋值混用或用反：口诀"组合逻辑用 =，时序逻辑用 <="。在带时钟的 always 里用 =，或者在同一个 always 里混用两种赋值，都会造成仿真与综合行为不一致的隐蔽 bug。
3. reg 类型被误认为一定是寄存器：不带时钟的 always 中定义的 reg，综合出来只是组合逻辑连线。判断标准是看 always 带不带时钟，而不是看类型声明。
4. 组合逻辑 if 缺 else、case 缺 default，产生 latch：latch 带来的毛刺很难排查。养成习惯——不带时钟的 always 里 if 必配 else、case 必配 default（哪怕分支内容为空语句）。
5. 例化时位宽不匹配：模块端口与顶层连接信号的位宽必须一致，否则会出现隐式的截位/扩展，行为难以预期。
6. 记不住运算符优先级又不加括号：不同类型运算符混用时务必用括号明确优先级，避免歧义。
7. 状态机没画状态跳转图就动手写代码：先画图后写码，思路清晰不易漏状态；case 记得写 default，防止状态机进入异常状态后无法恢复。

小结 & 下一步

本章是全书语法篇的核心，覆盖了 Verilog 从基础到进阶的完整知识链：

• 四个逻辑值（0/1/X/Z）、标识符命名规则、进制表示（默认 32 位十进制）；
• 三大数据类型：reg（时序为寄存器、组合为连线）、wire（物理连线）、parameter（可例化的常量）；
• 七类运算符，重点是位运算与逻辑运算的区别、移位代替 2 的幂次乘除、拼接运算符 {};
• 程序框架：module 端口 + parameter + reg/wire + assign/always；
• 核心难点：阻塞赋值（组合、串行）与非阻塞赋值（时序、并行）的波形级差异；assign 与 always 的分工；latch 的成因（组合逻辑 if/case 不完整）与规避；
• 状态机：Mealy/Moore 两大模型，一段式/二段式/三段式三种写法，重点掌握三段式（时序跳转 + 组合译码 + 时序输出）；
• 模块化设计：顶层只做例化不做逻辑，掌握端口例化与参数例化（#）语法；
• 编程规范：doc/prj/rtl/sim 工程组织、命名约定、代码风格，是一个专业 FPGA 工程师的基本素养。

语法规则只有落到代码里才能内化。下一步进入第九章"数字电路基础"，补齐进制转换、逻辑门、组合/时序逻辑等硬件设计的理论地基，之后我们就可以开始一个个真正的外设实验了。

---

本笔记基于正点原子《领航者 ZYNQ 之 FPGA 开发指南》第八章整理，图片版权归原厂所有。
