第七章 点亮LED灯
开发环境搭好了，是时候真刀真枪跑一个完整实验了。本章以最简单的"点亮LED 灯"为例，手把手走通FPGA 开发的完整流程，同时验证上一章安装的软件能否正常工作。麻雀虽小，五脏俱全——这个实验覆盖了从需求分析到上板验证的全部环节。
本章在讲什么
- FPGA 开发流程——标准的12 步开发流程总览；
- FPGA 工程管理——工程文件的统一目录组织；
- 点亮LED 灯——完整实验：功能分析→硬件介绍→系统设计→模块设计→绘制波形图→编写RTL→Modelsim 仿真→Vivado 新建工程→设计输入→分析与综合→管脚约束→设计实现→下载验证；
- 本章总结与拓展训练。
核心概念拆解
1. FPGA 开发流程：12 步标准流程
- 需求分析：提取项目需要实现的功能；
- 系统设计：划分模块、梳理数据流和控制流、评估带宽和工作频率；
- 硬件选型：选择合适规模和性能的FPGA 芯片和板卡（与成本、容量、性能、熟悉度相关）；
- 绘制系统框图：确定子模块结构层次和模块间交互信号；
- 绘制波形图：结合数据手册或接口协议，用绘图软件画出各模块的时序波形；
- 编写RTL 代码：严格按照波形图编写各模块代码；
- 软件仿真：编写TestBench 对RTL 仿真，对比仿真波形与手绘波形是否一致，不一致就改代码；
- 新建工程：在FPGA 开发平台新建工程并添加RTL 代码；
- 分析与综合：综合编译并查看报告，发现最常见的设计错误；
- 约束输入：对工程引脚进行约束（还有时序约束）；
- 设计实现：布局布线，把综合生成的逻辑网表配置到具体FPGA 芯片上，生成下载文件；
- 上板验证及调试：下载到开发板验证现象，不正常则迭代前面的步骤或在线调试。
2. FPGA 工程管理
开发过程中会产生很多不同功能的文件，统一管理便于查找、维护和移植。所有工程按功能分四个文件夹：
led/ # 工程根目录（路径只能含英文、数字、下划线）
├── doc/ # 辅助文档（Visio 画的框图、波形图等）
├── prj/ # Vivado 工程文件
├── rtl/ # RTL 代码文件
└── sim/ # 仿真工程与仿真文件
注意：FPGA 开发工具对工程路径很敏感，路径中不能出现中文或特殊字符，否则无法识别。
3. 实验功能分析与硬件介绍

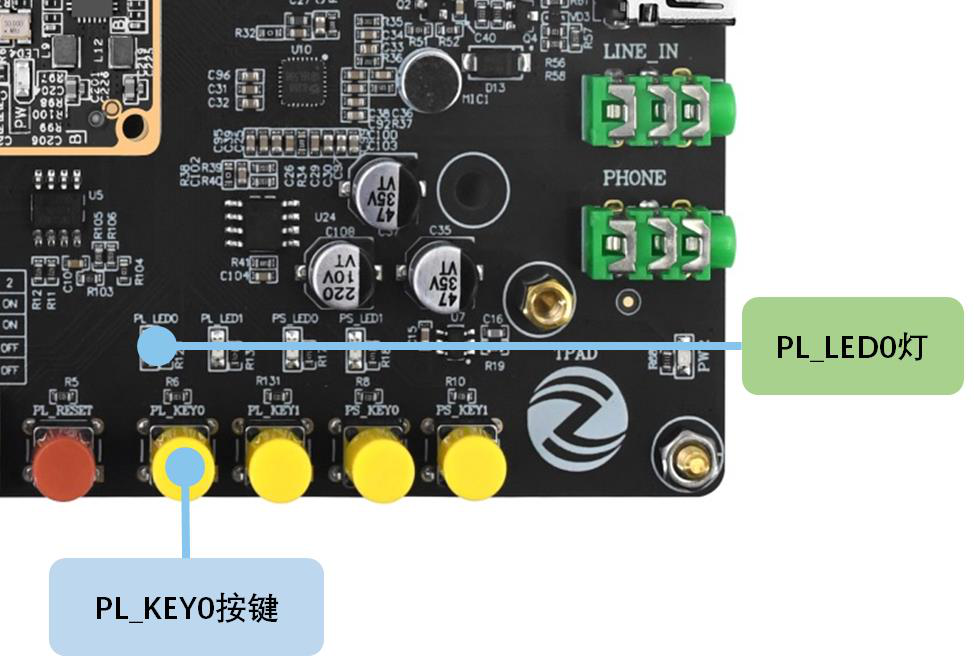

功能：按键PL_KEY0 控制PL_LED0 的亮灭——未按下时LED 常灭，按下点亮，松开熄灭。
硬件原理：

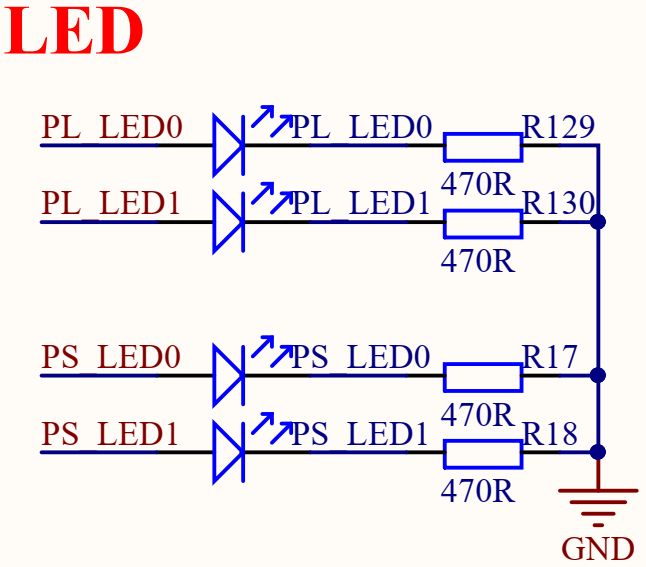

- PL_LED0：阴极经470Ω 限流电阻接地，阳极由PL IO 控制。IO 输出高电平1 点亮，低电平0 熄灭；
- PL_KEY0：一端接地，另一端经10K 电阻（限流，防止按下时电源直接接地短路）接+3.3V。未按下为高电平，按下为低电平。
4. 系统设计与模块设计
本实验只需一个输入（key）一个输出（led），单模块即可实现，不需要模块划分。（实际项目通常需要多模块配合，系统架构设计能实现多人协同、提高效率、便于管理移植。）
用Visio 绘制模块框图：
5. 绘制波形图
由硬件特性可知：key=1（未按下）时led=0（灭）；key=0（按下）时led=1（亮）。真值表：
| 输入 PL_KEY | 输出 PL_LED |
|---|---|
| 1 | 0 |
| 0 | 1 |
波形图绘制习惯：绿色字体=输入信号，红色字体=输出信号，蓝色字体=中间变量。
6. 编写RTL 代码
推荐用Notepad++ 编写代码（比Vivado 自带编辑器灵活：查找替换方便、有输入提示、保存的代码文件适用多家FPGA 平台）。在rtl 文件夹新建led.v：
module led(
input key , //输入按键
output led //输出LED 灯
);
//*****************************************************
//** main code
//*****************************************************
//上电按键默认高电平，LED 灯保持常灭
//按键被按下，按键值为低电平，LED 灯被点亮
assign led = ~key; //将按键的值取反后赋值给LED 灯
endmodule
核心就一行：assign led = ~key;——组合逻辑，把按键值取反赋给LED。
7. Modelsim 手动仿真
TestBench 的三个任务：①向被测模块输入接口添加激励；②对被测模块顶层接口进行信号例化；③判断输出是否满足设计预期。
在sim 文件夹下新建tb 子文件夹，创建tb_led.v：
`timescale 1ns / 1ns //仿真单位/仿真精度
module tb_led();
//reg define
reg key;
//wire define
wire led;
//信号初始化
initial begin
key <= 1'b1; //按键上电默认高电平
//key 信号变化
#200 //延迟200ns
key <= 1'b1; //按键没有被按下
#1000
key <= 1'b0; //按键被按下
#600
key <= 1'b1;
#1000
key <= 1'b0;
end
//例化led 模块
led u_led(
.key (key),
.led (led)
);
endmodule
TB 要点：
timescale 1ns/1ns定义仿真时间单位，#200即延迟200ns；- 输入信号定义为reg 类型，输出信号定义为wire 类型；
- 初始化与板载按键默认状态一致（高电平），再用延迟语句模拟按键按下/释放；
- 例化被测模块，把激励传入。
Modelsim 操作流程：
- File→New→Project，工程名建议按"tb_+模块名"命名（如tb_led），路径选工程的sim 文件夹；
- 选择"Add Existing File"添加led.v 和tb_led.v（加错了可右键Remove from Project）；
- Compile→Compile All 编译全部。编译状态有三种：√（通过）、红×（语法错误，按提示修改）、√+黄三角（通过但有警告——功能仿真时影响不大，但可能在综合和时序仿真中造成错误，建议也修改）；
- Simulate→Start Simulation，在Design 标签选择work 库中的tb_led 模块，勾选"Enable optimization"，并点击"Optimization Options"对所有模块应用完全可见性（full 调试模式）——不配置的话Modelsim SE 2020.4 会报错；
- 右键u_led→Add Wave 添加信号到波形窗口；
- 设置仿真时间10us，点Run 运行。
仿真按钮：Restart（复位仿真，改代码重编译后不必重开仿真界面）、Run Length+Run（按设定时长运行）、ContinueRun（继续运行）、Run-All（一直运行直到Stop）、Break、Stop。注意：纯组合逻辑（无时钟）的工程用Run-All 只能跑到激励结束，想一直运行必须有持续时钟输入。
常用小工具：放大/缩小/全局显示三个放大镜按钮；黄色竖线标记工具（可对齐到信号上升/下降沿）。
仿真结果与手绘波形对比一致，说明代码功能正确：
提醒：仿真复杂工程里的IP 核时，必须事先将IP 核的库文件加载到Modelsim 库，否则会因缺少库文件报错。
8. Vivado 新建工程

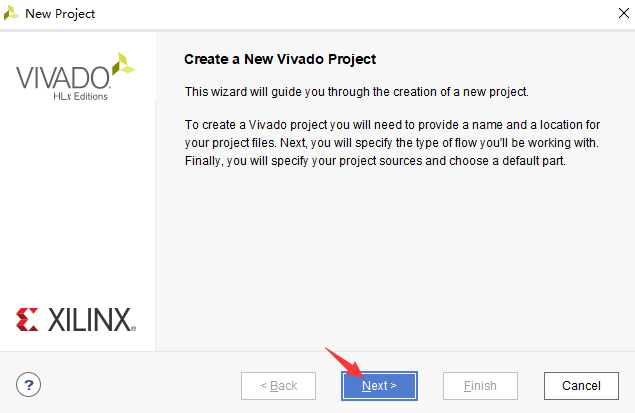

- 打开Vivado→Create Project→Next；
- 工程名"led"（名字要能反映功能），路径选led/prj，取消勾选"Create project subdirectory"（因为我们已自己管理目录结构，不需要Vivado 再建同名文件夹）；
- 工程类型选"RTL Project"（最常用的正常设计流程类型），不勾选"Do not specify sources at this time"和"Project is an extensible Vitis platform"。其他类型：Post-synthesis Project（导入第三方综合网表）、I/O Planning Project（早期IO 规划）、Imported Project（从ISE 等导入）、Example Project（模板工程）；
- 添加源文件：Target language 选Verilog，Simulator language 选Mixed，点Add Files 添加led.v；
- 约束文件页直接Next（之后创建）；
- 选择芯片型号：7020 核心板输入
xc7z020clg400-2，7010 核心板输入xc7z010clg400-1。也可按特征筛选：Category（种类）、Family（系列）、Package（封装clg400）、Speed（速度等级：7020 为-2，7010 为-1）、Temperature（温度等级：7020 为I 工业级，7010 为C 商业级）、Static power（静态功耗——上电后配置完成但用户逻辑未运行时的功耗，工艺尺寸越小静态功耗越大）。一般选Family+Package+Speed 三项即可定位型号； - Summary 页核对后Finish，进入Vivado 主界面。
Vivado 主界面主要窗口：Flow Navigator（从设计输入到比特流的全流程命令入口）、Sources/Netlist（源文件与网表的分层视图）、Properties（所选对象特性）、工作区（Project Summary、Text Editor、Schematic、Device、Package）、结果区（Tcl Console、Messages、Log、Reports、Designs Runs）、主工具栏/主菜单/布局选择器。
9. 设计输入

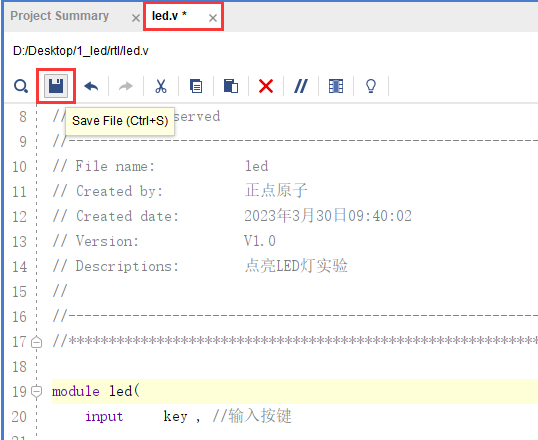

双击Sources→Design Sources 下的led.v 可查看编辑代码。字体太小可在Settings→Text Editor→Fonts and Colors 中修改Size（默认12，可改为20），修改自动保存。改代码后记得Ctrl+S 保存（保存按钮变灰、文件名的"*"消失）。Vivado 每次保存都会做部分语法检查；顶层模块一般自动识别，也可右键源文件→Set as Top 手动指定。
10. 分析与综合 + 管脚约束
点击Flow Navigator 中"Open Elaborated Design"，Vivado 编译RTL 并全面检查语法，Messages 窗口显示Error 和Warning：有Error 必须修改重编；Warning 需逐一查看判断是设计缺陷还是可忽略。（本实验有一个因未用Vivado 默认路径存放源文件导致的警告，不影响功能。）

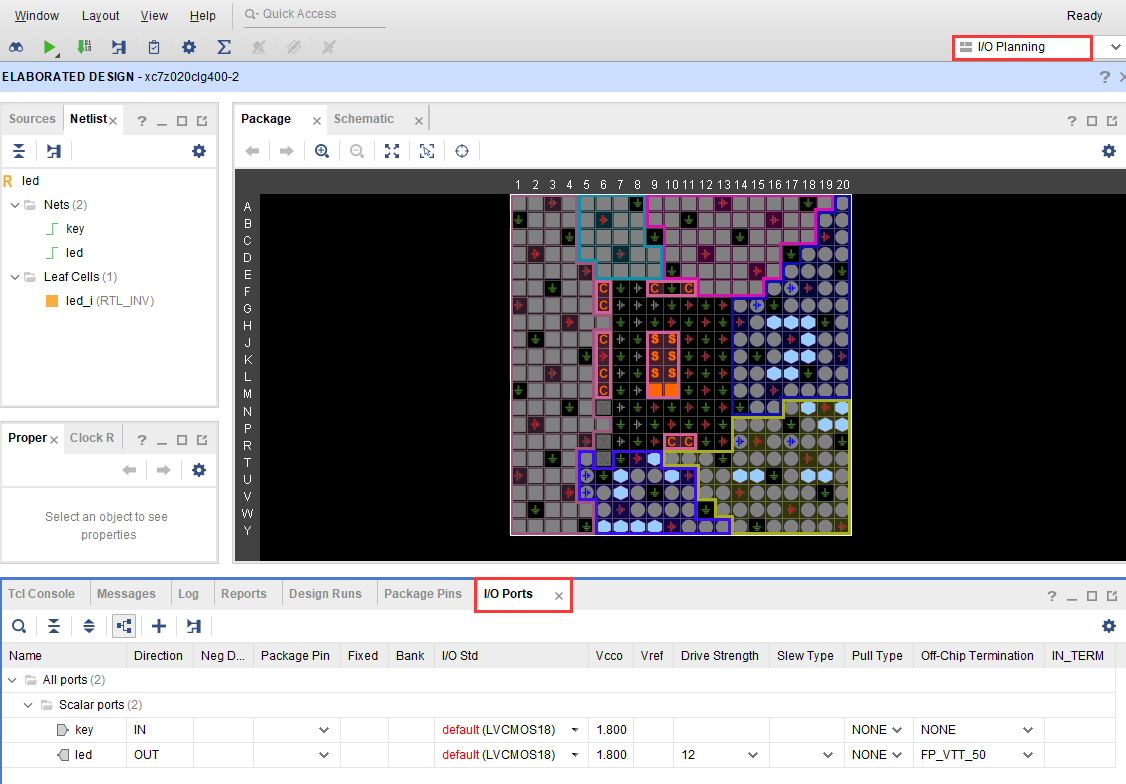

打开I/O Planning 布局，在I/O Ports 窗口进行IO 分配。主要配置项：Name（端口名）、Direction（方向）、Package Pin（引脚号）、I/O Std（电平标准）、Bank、Drive Strength（驱动强度，默认12mA）、Slew Type（边沿快慢）、Pull Type（上下拉）等。
如何查引脚：查开发板IO 引脚总表，或在底板原理图中搜索"PL_KEY0"和"PL_LED0"——得到PL_KEY0 为L14、PL_LED0 为H15，都在Bank 35；再查核心板原理图确认Bank 35 供电为3.3V，故电平标准用LVCMOS33：
| 信号名 | 方向 | 管脚 | 说明 | 电平标准 |
|---|---|---|---|---|
| key | input | L14 | PL_KEY0（底板） | LVCMOS33 |
| led | output | H15 | PL_LED0（底板） | LVCMOS33 |
两种约束方法：
方法一：在I/O Ports 窗口图形化填写，Ctrl+S 保存为led.xdc。
方法二：手动创建约束文件（Sources 窗口"+"→Add or create constraints→Create File，命名led），然后手敲XDC 命令：
#IO 管脚约束
set_property -dict {PACKAGE_PIN L14 IOSTANDARD LVCMOS33} [get_ports key]
set_property -dict {PACKAGE_PIN H15 IOSTANDARD LVCMOS33} [get_ports led]
XDC 文件规则：#开头是注释（每条注释独占一行）；每条约束命令也独占一行，结尾不需要分号；set_property 是命令名，PACKAGE_PIN L14 指定引脚位置，IOSTANDARD LVCMOS33 指定电平标准，[get_ports key] 指定约束对象。
时序约束举例（本实验无时钟，暂不需要）：
#时钟周期约束
create_clock -name clk -period 20 [get_ports sys_clk]
create_clock 创建时钟：名称clk、周期20ns（50MHz）、时钟源sys_clk。时序约束就是告诉EDA 工具输入时钟的频率，工具才能按要求优化布局布线。周期应等于或略低于实际值，不能设大，否则布局布线满足了要求但实际功能可能不满足。建议无论设计简单与否都做时序约束，设计复杂或时钟频率高时不约束很容易出意外状况。
约束完成后，点击"Run Synthesis"综合。综合就是把RTL 设计转变成由查找表（LUT）、触发器（FF）等底层电路单元组成的网表，综合器还会做优化（如删除多余逻辑）。
综合完成选"Open Synthesized Design"查看综合后原理图——能直观看到代码与电路的对应关系：IBUF 是输入缓存（Vivado 自动加给输入信号，把管脚信号送入FPGA 内部），OBUF 是输出缓存（送出信号），取反通过一个LUT1 实现。
综合设计界面其他选项：Constraints Wizard（约束向导）、Edit Timing Constraints（编辑时序约束）、Set Up Debug（在线调试）、Report Timing Summary/Clock Networks/Clock Interaction（时序/时钟报告）、Report Methodology（设计方法检查）、Report DRC（设计规则检查）、Report Utilization（资源利用率）、Report Power（功耗）、Schematic（原理图）。
11. 设计实现
点击"Run Implementation"进行布局布线。实现完成后选"Open Implemented Design"查看：Netlist 窗口有Nets 和Leaf Cells 两类选项，点击后右边器件图会高亮对应模块——实现就是把代码映射到了FPGA 的底层资源上。
12. 下载验证
- 点击"Generate Bitstream"生成比特流文件（.bit 后缀）；
- 点击"Open Hardware Manager"进入硬件管理；
- 硬件连接：Xilinx 下载器一端接电脑，另一端接开发板JTAG 接口；接电源适配器，打开电源开关。BOOT 拨码开关设为JTAG 模式（1:ON、2:ON）；
- 点击Hardware 子窗口的"Auto Connect"连接开发板（未识别到芯片可按论坛提供的排查方法检查）；
- 点"Program Device"，Bitstream File 自动识别工程比特流，点"Program"下载（默认勾选"Enable end of startup check"下载完成校验，下载失败会返回错误提示）；
- 验证现象：PL_LED0 常灭；按下PL_KEY0，LED 点亮；松开，LED 熄灭。与设计预期一致，实验成功！
重要提醒——程序固化：比特流下载后断电即丢失。ZYNQ 无法单独固化比特流文件，因为非易失性存储器（SD 卡、QSPI Flash）的引脚是PS 端专用引脚，只能由PS 的ARM 处理器驱动——需将bit 流文件和elf 文件（软件程序下载文件）合成BOOT.BIN 才能固化，这要用到嵌入式Vitis 开发流程（见《领航者ZYNQ 之嵌入式Vitis 开发指南》的"程序固化实验"）。
想深入学习Vivado 可参考官方手册：UG895（System-Level Design Entry）、UG906（Design Analysis and Closure Techniques）。
初学者容易踩的坑
- 工程路径含中文：新建工程时路径必须全英文，含中文工程会创建失败；
- 忘了取消"Create project subdirectory"：勾选后Vivado 会自动建同名文件夹管理文件，与自建目录结构冲突（虽然不是错误，但会造成文件混乱）；
- 仿真报错不知原因：Modelsim SE 2020.4 仿真前必须在Optimization Options 里对所有模块应用完全可见性（full），否则会报错；
- Run-All 跑不完：纯组合逻辑无时钟时仿真只能跑到激励结束，这不是Bug；
- 引脚约束错或漏约束：引脚号和电平标准都要对——从原理图查引脚号，从Bank 供电电压定电平标准（本例都是LVCMOS33）；
- 时序约束周期设得比实际大：布局布线轻松满足约束，但实际功能可能不满足；周期应等于或略小于实际值；
- 以为程序能断电保存：JTAG 下载的比特流断电即失，固化需要走Vitis 的BOOT.BIN 流程；
- 跳过仿真直接上板：仿真阶段发现问题的成本远低于上板后排查，养成"先仿真后上板"的习惯。
小结 & 下一步
本章完整走了一遍FPGA 开发流程：需求分析（按键控制LED）→硬件原理（LED 高电平亮、按键按下为低）→绘制模块框图和波形图→编写RTL（一行assign 取反）→Modelsim 编写TestBench 仿真验证→Vivado 新建工程（选对芯片型号）→分析综合（IBUF/OBUF/LUT1）→管脚约束（XDC：L14/H15/LVCMOS33）→设计实现（布局布线）→生成比特流→Hardware Manager 下载→上板验证成功。同时还学会了工程目录管理（doc/prj/rtl/sim）和两种约束方法。
拓展训练：脱离本文，自己独立按流程复现"点亮LED 灯"实验。
下一章将系统学习Verilog HDL 语法，为编写更复杂的逻辑设计打好语言基础。
