一句话
五路 LDO 都从 5.8V 母线取电：VUC 管主机、VCO 管通信、VR 当基准、VT1/VT2 精确「跟踪」VR 给传感器。每路自带过压/欠压/对地短路三重监控。
五路各自的任务
| LDO | 输出 | 电流 | 特点 |
|---|---|---|---|

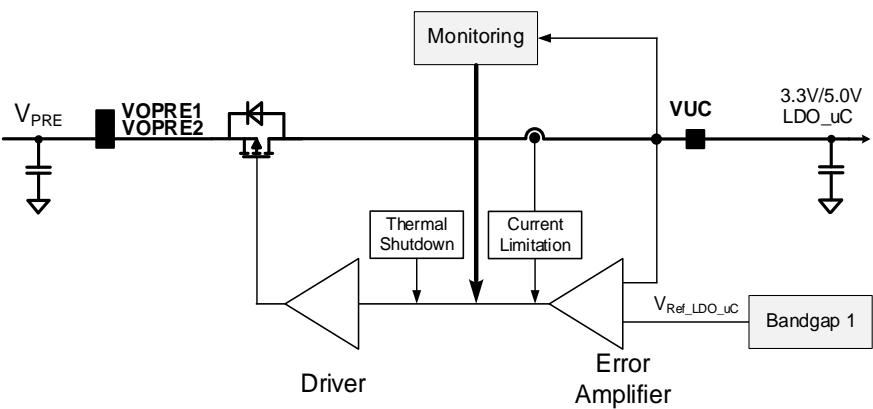

| LDO_UC（VUC） | 3.3V / 5V | 600mA | MCU 主电源，精度 ±2%，常态永远开 |
| LDO_COM（VCO） | 3.3V / 5V | 300mA | 收发器电源；STANDBY/FAILSAFE 态强制关 |
| LDO_REF（VR） | 3.3V / 5V | 200mA | 精度 ±1%，给 VT 跟踪当「基准源」 |
| Tracker1（VT1） | 跟踪 VR 或固定 5V | 150mA | 与 VR 偏差 ±10mV，内置防反灌 MOS |
| Tracker2（VT2） | 同上 | 150mA | 同上，两路给传感器对称供电 |
为什么传感器要「跟踪」供电？
很多传感器（如角度、压力）的输出与供电电压成正比（ratiometric）。ADC 用同一个基准采样时，供电波动会被自然抵消。VT1/VT2 与 VR 偏差仅 ±10mV，就是为了这种「传感器的供电和 ADC 基准必须是同一个电压」的场景。
出故障时谁关谁？
监控块盯着每一路（第 13 篇细讲），反应分级：
- 过压 OV → 对应 LDO 关闭，记录状态寄存器，按路级联（VUC/外部 Buck 的 OV 会连累全部关断进 FAILSAFE；VCO/VT 的 OV 只关自己）
- 欠压 UV → 不关，只记录 + 拉信号（VUC 的 UV 会拉低 nRESET）
- 对地短路 StG（欠压持续超时升级）→ 关闭对应 LDO
自测一下
VT1 输出 5V 的话，VR 必须是多少？
答案：VT 跟踪 VR 的前提是 VT 目标电压与 VR 相同；若 VR=3.3V 而 VT 要 5V，基准改由 bandgap1 提供（即跟踪精度场景只在 VR 与 VT 同压时成立，选型时注意型号后缀的电压组合）。
