一句话
Buck 是整颗芯片的「主动脉」：把 6~40V 输入压成固定 5.8V、最大 2.5A，后面所有 LDO 都靠它供电。开关频率二选一：FSW 接地 400kHz、悬空 2.2MHz。
关键参数速览

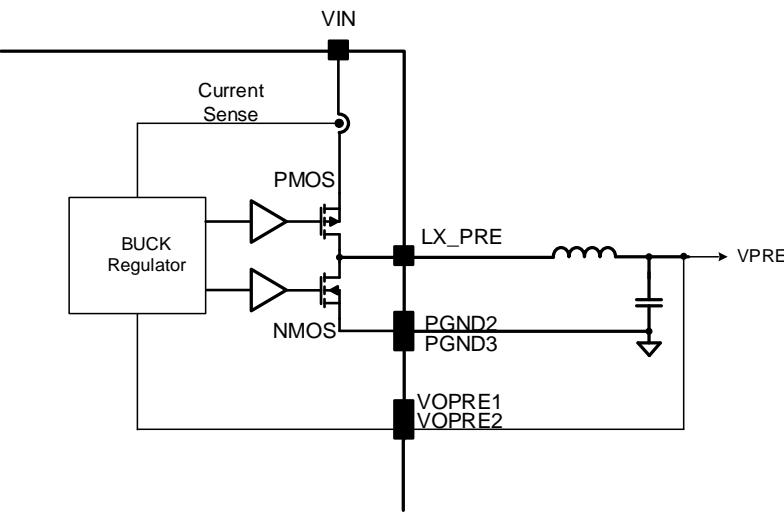

- 架构：固定频率峰值电流模式，高/低侧 MOS 全集成（360mΩ / 130mΩ）
- 输出：5.8V 固定，2.5A
- 轻载：NORMAL 等状态下强制连续模式（FCCM）；SLEEP 态自动进 PFM 省电
- 不支持被外部时钟同步（它只能当「老大」输出同步信号给别人）
400kHz 还是 2.2MHz？
| 400kHz（FSW 接地） | 2.2MHz（FSW 悬空） | |
|---|---|---|
| 电感 L2 | 22μH | 4.7μH |
| 输出电容 | 100μF | 47μF 低 ESR |
| 效率 | 高（开关损耗小） | 略低 |
| EMI | 频段低好滤 | 频段高，滤波器小、避开 AM 频段 |
| 占板面积 | 大 | 小 |
经验法则：对效率敏感、空间宽裕选 400kHz；要小体积、EMC 好过选 2.2MHz。上电后还可用 SPI 命令微调频率，并有扩频（spread spectrum）功能帮助过 EMC。
配套交互
拖动滑块，直观感受「输入越低、占空比越大」的 Buck 本质：
自测一下
想把 Buck 同步到整车里的另一个电源芯片，统一开关频率行吗？
答案：SA47301 不能被外部同步（SYN 脚只是输出）。正确做法反过来：让别的芯片同步到 SA47301 的 SYN 输出，相位可用 SPI 设 0° 或 180°。
