这一篇在干嘛？

《AutoCAD Workbook for Architects and Engineers》第 1 章「入门几何与绘图环境设置」的中文精讲。本章覆盖 62 个主题小节、118 张原文操作截图，从命令用途、操作步骤到易错点逐步展开。素材里的命令行示例均按原书保留。

🧭 本篇导航

Introductory Geometry and Setting Up（入门几何与绘图环境设置）

本章学完之后，你应当能够：

  1. 修改屏幕的 LIMITS（图限）、SNAP（捕捉）和 GRID（栅格）
  2. 使用坐标输入方法和屏幕取点
  3. 用 LINE、CIRCLE、ARC、FILLET 创建简单几何图形
  4. 使用显示命令 ZOOM 和 PAN
  5. 设置 UNITS（单位）

本书讲的是如何用 AutoCAD 绘图，内容适用于 2000 至 2008 的各个版本；某些版本才有的命令会特别注明。

进入绘图编辑器（Drawing Editor）后，AutoCAD 会自动建立一个默认的工作环境，屏幕上可能还漂浮着几个「浮动选项板」（如 Sheet Sets、Tool Palettes）。

图：进入绘图编辑器后屏幕上出现的浮动选项板

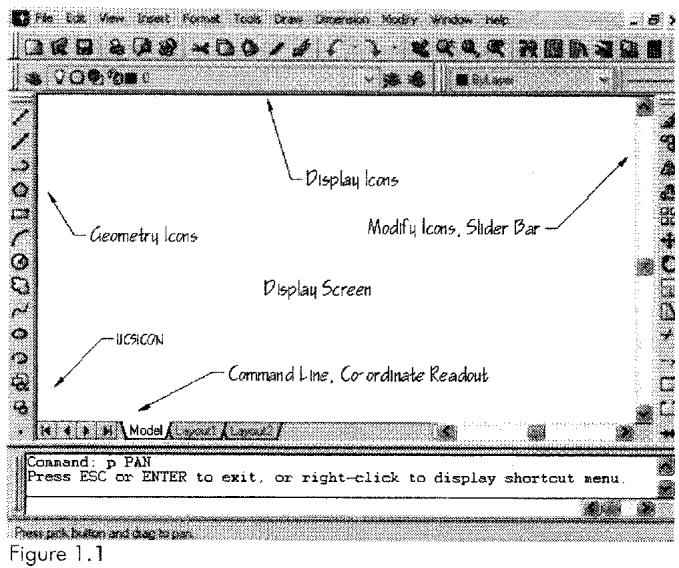

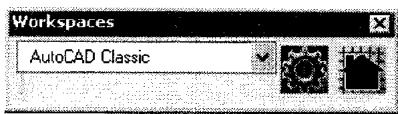

点击每个选项板右上角的 X，把它们统统关掉，让屏幕恢复成 Figure 1.1 的样子。如果你的版本是 2007/2008，请确认工作空间（workspace）设为 AutoCAD Classic。

把光标在绘图区右侧移动一下，观察屏幕下方的坐标读数：如果数字小于 100，说明你打开的是英制（imperial）文件；如果大于 500，则是公制（metric）文件。

图：屏幕底部的坐标读数栏，可通过数值大小判断文件是英制还是公制

Changing Imperial and Metric（英制与公制的切换）

最好的做法是一开始就用你想要的单位。如果发现打开文件的单位不对，就重新新建一个文件：选择 acad.dwt 模板即英制，选择 acadiso.dwt 模板即公制。

也可以用 STARTUP 命令来控制。把它设为 1 之后，执行 NEW 命令时系统会弹出对话框，只让你在英制和公制之间选择，不会有其他干扰选项：

Command: STARTUP
PTWTemplates
SheetSets
acad -Named Plot Styles.dwt
Enter new value for startup <0>: 1
Command: NEW
ad.acad.dwt
acadISO -Named Plot Styles.dwt
acadiso.dwt
ANSI A (portrait) -Color Depe...

在对话框里选英制或公制即可。初学者易错点：如果一开始就没用对单位，后面的尺寸标注（dimensioning）、面积和体积计算都会变得非常麻烦。

The UNITS Command（单位命令）

UNITS 命令决定的是坐标和角度的「显示读数方式」。它可以通过命令行输入，也可以从屏幕顶部的 Format（格式）下拉菜单中打开 UNITS 对话框。

从启动菜单选好单位类型后，再用 UNITS 命令设置读数。所选单位类型决定了 AutoCAD 如何解释你输入的坐标和角度；对话框中的「Insertion scale（插入比例）」区域再次指明你的基本单位。AutoCAD 提供多种测量单位类型，在设置绘图参数之前，应先设好单位，让读数显示成你需要的单位。

初学者易错点：如果你在 UNITS 里按英寸设置，而「Insertion scale」却是毫米，后面一定会出问题。UNITS 只设置读数显示，真正的单位基准要两处一致。

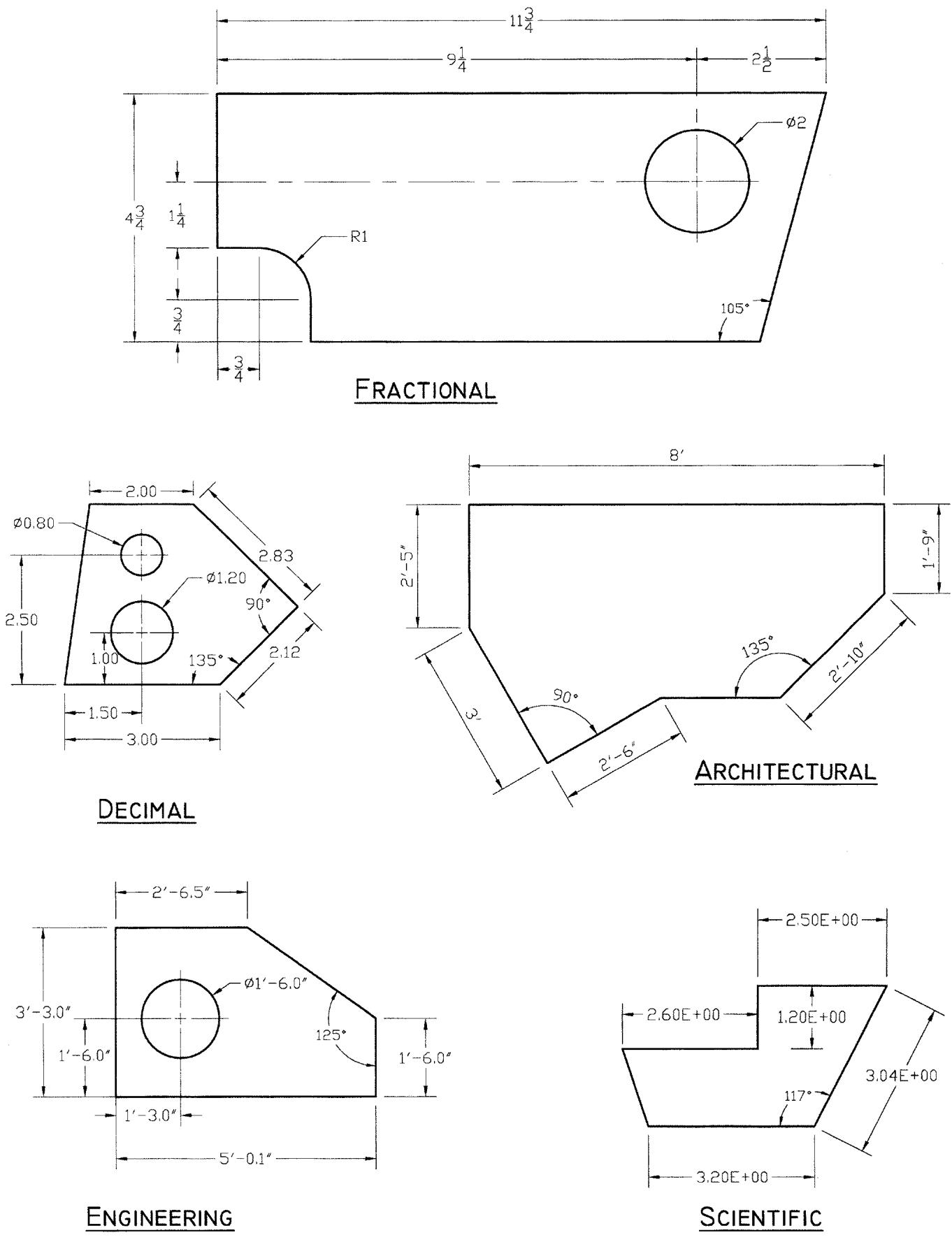

常见几种单位类型：

  • Decimal（十进制）：一个图形单位显示为一毫米（也可用于英制）。用 Precision（精度）设置读数保留几位小数，如 Figure 1.2。
  • Engineering / Architectural（工程/建筑）：假定一个图形单位等于一英寸。同样要设置精度，如 Figure 1.3。
  • Fractional（分数）/ Scientific（科学计数）：读数按各自的格式显示。

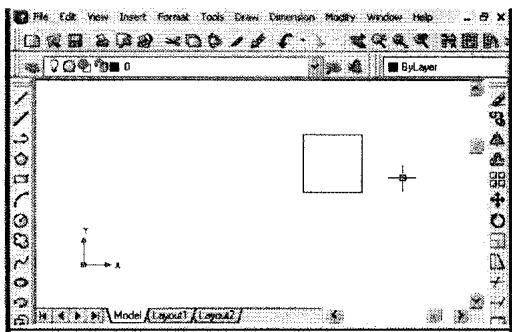

图：在绘图区上拾取一点会开始画一个矩形框，再拾取另一点矩形消失（橡皮筋预览效果）

Danger（注意）

图：Danger（注意）警示图标

如果你刚打开文件、还没输入任何命令时就按了空格键，系统可能会把「HELP」帮助文件调出来。要关掉 HELP，点击右上角的 X 即可。

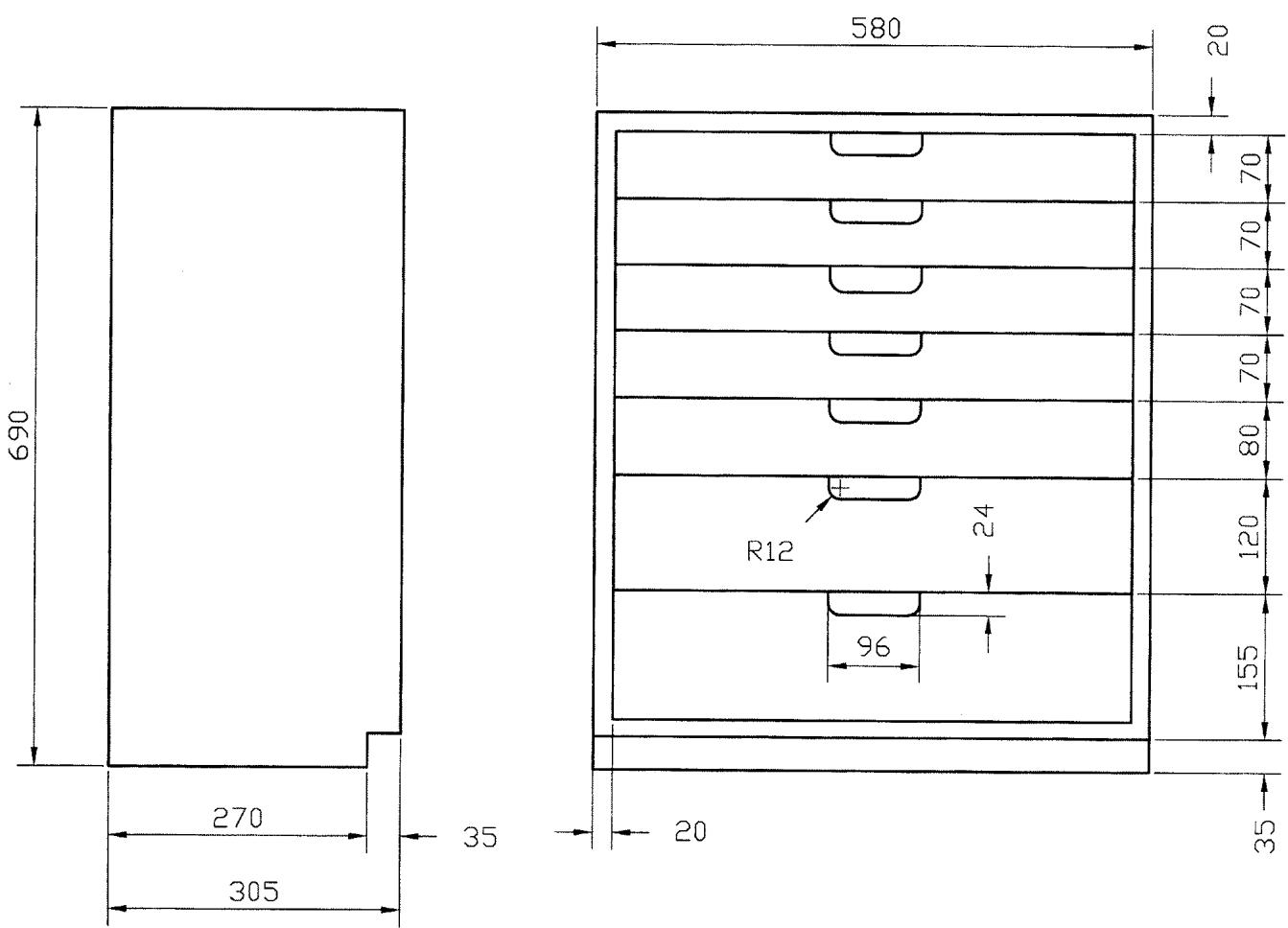

绘图比例原则：AutoCAD 的惯例是所有图形一律按实际尺寸（1:1 全比例）绘制，出图时再按需要的比例因子打印。

图：按 1:1 全比例绘制、出图时再缩放的示意

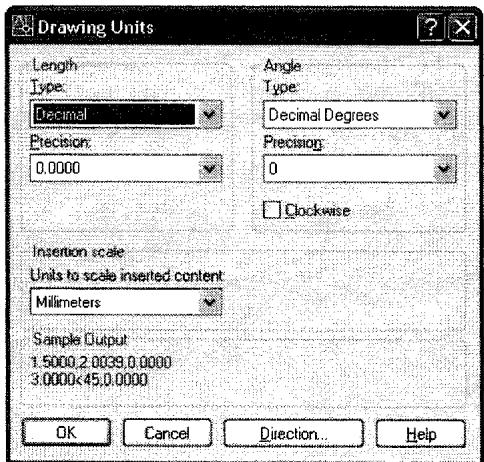

图：Figure 1.2 — UNITS 对话框中的 Decimal 单位类型与精度设置

十进制单位下一个图形单位显示为一毫米，用 Precision 设置小数位数。

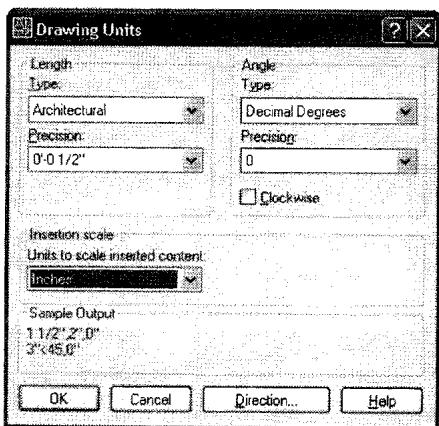

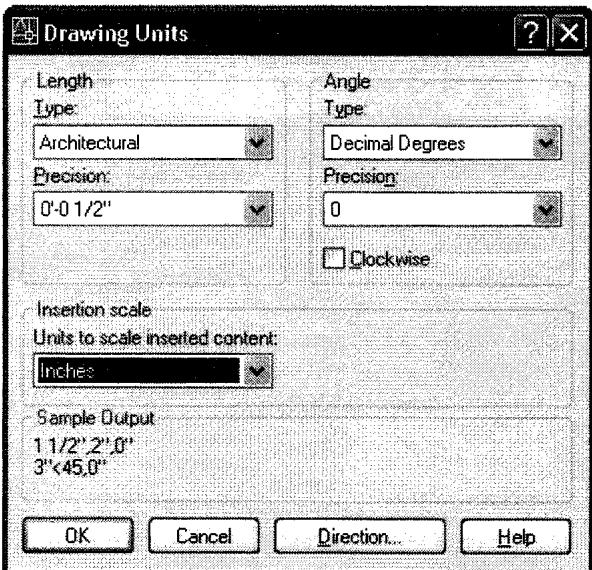

图：Figure 1.3 — UNITS 对话框中的工程/建筑单位类型与精度设置

Starting to Draw（开始绘图）

AutoCAD 用笛卡尔坐标（Cartesian coordinates）输入点。所有点都相对于确定的坐标原点 X0, Y0, Z0。例如某个点的读数是 X 为 21’10”、Y 为 5’0”、Z 为 0.0000。坐标的符号规则：位于 0,0 右侧的点 X 为正，左侧为负；位于 0,0 上方的点 Y 为正，下方为负。

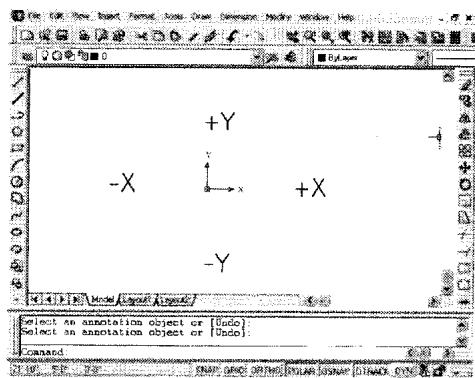

移动光标时会发现 0,0 位置默认在屏幕左下角，见 Figure 1.4a 和 Figure 1.4b。


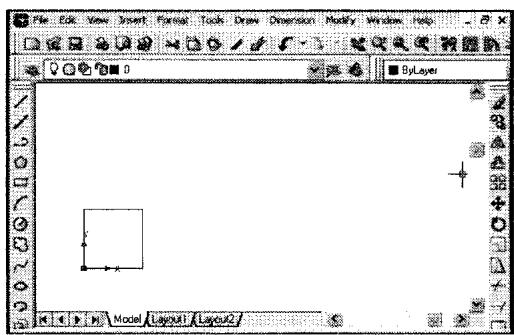

图：Figure 1.4a / Figure 1.4b — 屏幕左下角的 0,0 原点与坐标读数（如 218.2813,-148.6999,0.0000）

原点放在哪里有讲究：原点（0,0）应当是设计中最方便引用的点。如果一张图上大部分尺寸都是从某个点量出来的，就应该把那个点设为原点。屏幕底部的坐标读数就是帮你定位的。原点位置决定了读数的基准，以后合并文件时它会更重要。

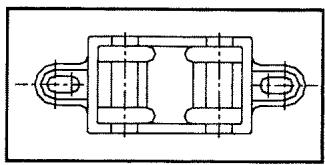

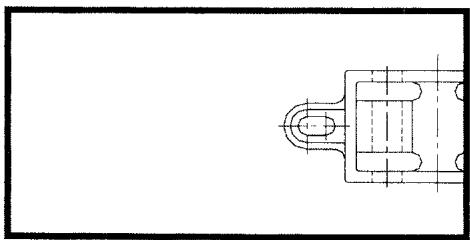

要把 0,0 从屏幕底部移开，使用 PAN（平移）命令，如 Figure 1.5。


图：Figure 1.5 — 用 PAN 把原点移到屏幕中央

图：PAN（实时平移）工具图标

通常按下鼠标滚轮（roller ball）就能执行 PAN。命令行输入 PAN 或简写 P：

图：按住鼠标中键（滚轮）拖动即可平移视图

Command: PAN
(把图标拖过屏幕，拖到想要的位置)

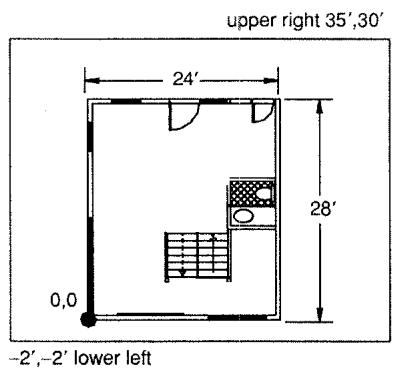

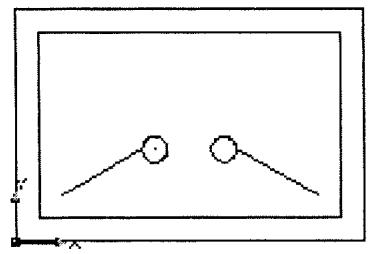

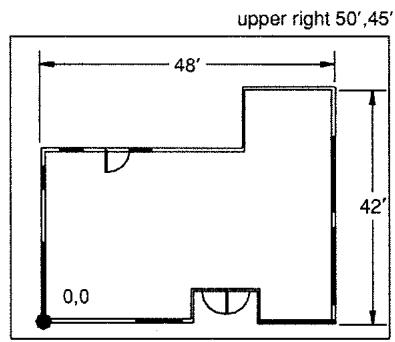

在建筑图中，原点通常放在左下角，如 Figure 1.6。


图：Figure 1.6 — 建筑图中原点位于左下角


图：建筑图式图限设置示例（左下角为 -5’, -5’）

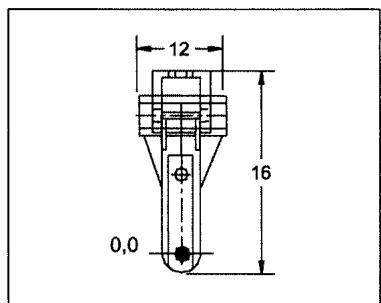

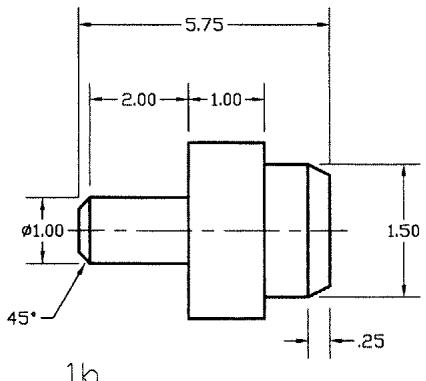

在机械图中，原点常放在中央，如 Figure 1.7。


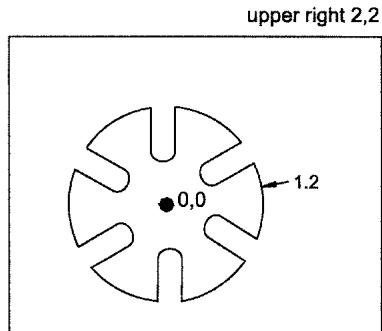

图：Figure 1.7 — 机械图中原点位于中央（图限 -2,-2 至 10,20）


图：机械图式图限设置示例（左下角 -10,-20，右上角 10,20）

最容易上手的建文件方式：直接以 0,0 作为起点。先用 PAN 把原点 0,0 移到屏幕中央，然后以 0,0 为第一点画出第一个对象。

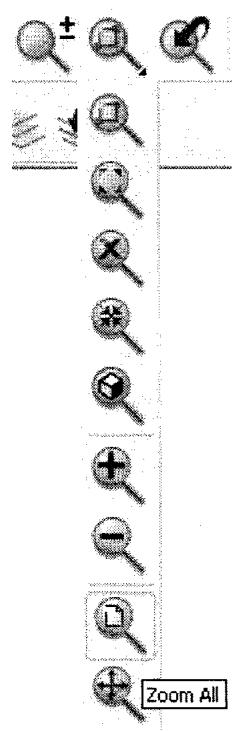

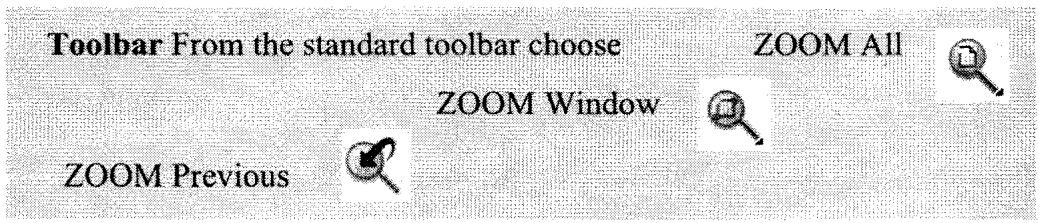

ZOOM ALL 的作用是把图形缩放到适配屏幕。

图：ZOOM All（缩放范围）工具图标

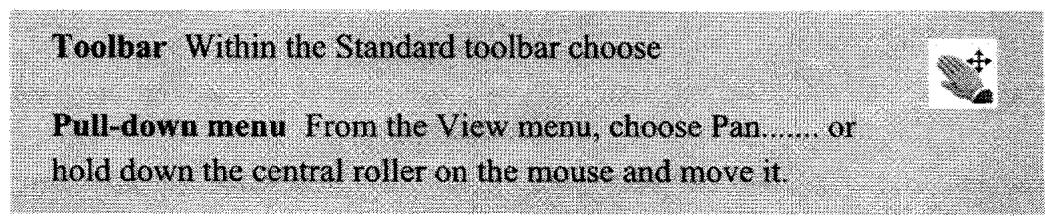

PAN 命令的操作方式如下：

图：PAN 实时平移的操作示意

本书命令示例中，粗体表示用户输入或响应。命令行输入 PAN 或 P。

原点居中后，画一个圆，再用 ZOOM All 让它适配屏幕，如 Figure 1.8。用 LINE 也可以如法炮制。CIRCLE 命令后面第 11 页会详细讲，但下面的命令序列已经能看出它怎么用：

图：绘图区示意 — 平移原点后以 0,0 为圆心画圆


图：CIRCLE 命令的工具图标与命令提示

图：以原点为圆心画圆并用 ZOOM All 适配屏幕的结果

Figure 1.8 对应的命令序列：

Command: PAN (把 0,0 移到屏幕中央，如 Figure 1.5)
Command: CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 0,0
Specify radius of circle or [Diameter] <1'-0'>: 5
Command: ZOOM
Specify corner of window, enter a scale factor (nX or nXP), or
[All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>: ALL

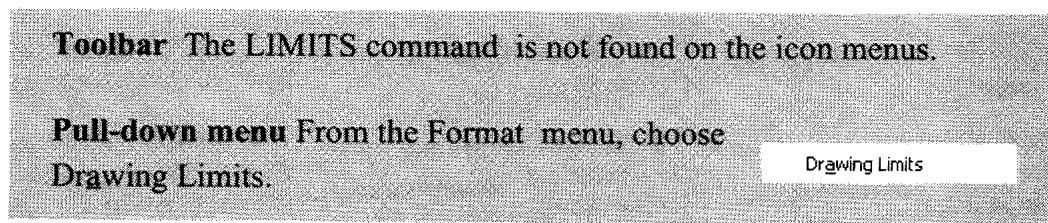

LIMITS（图限） 为你的图设定一个弹性的总体尺寸。它设定屏幕的大小以及屏幕栅格覆盖的范围。与在纸上画图不同，LIMITS 的尺寸随时可以修改——它只是给你一个起点，提供一个你能对应上的视觉尺寸参照。

图：LIMITS 图限设置的工具图标

命令行输入 LIMITS。

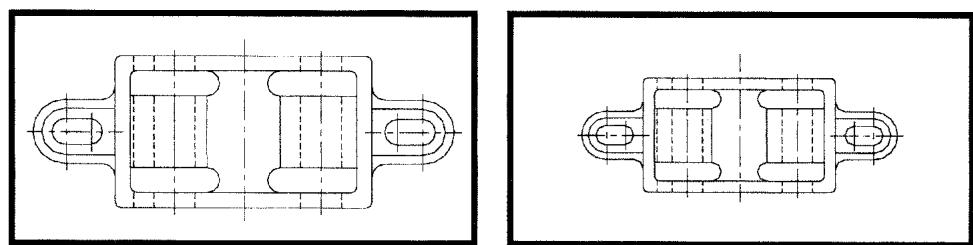

设置 LIMITS 并不会「限制」你的模型，它只是让你预先确定成品可能有多大。随时可以通过在屏幕上拾取新的点来重设图限，ZOOM All 则让你看到所选的范围。

图：重设 LIMITS 后用 ZOOM All 查看图限范围

Notes（练习笔记）：打开 acad.dwt，把 UNITS 改成 Architectural，画一条线，再用 ZOOM All 在屏幕上查看它。

Notes（练习笔记）：

图：练习笔记页脚图示

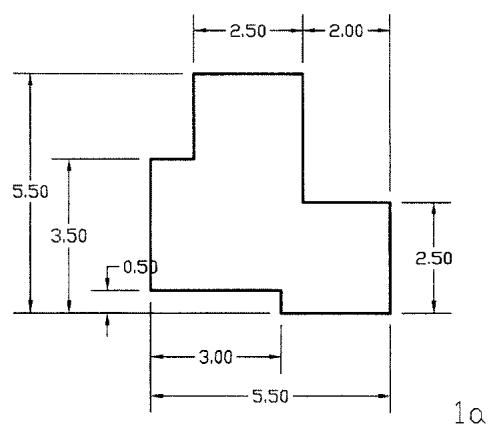

用 LIMITS、GRID 和 SNAP 建立绘图环境，画一条线或一个与你零件等大的圆，然后用 ZOOM All 查看。

Notes（练习笔记）：如果 LIMITS、GRID 和 SNAP 可能有用就先设好，然后画一条线或一个与你零件等大的圆，再用 ZOOM All 查看。

A Sample Set Up（设置示例）

例：一间 40’ × 36’ 的房子。

下面的命令序列不设 LIMITS，直接把第一条线居中显示在屏幕上：

Command: LINE
LINE Specify first point: 0,0
Specify next point or [Undo]: 40',0
Specify next point or [Undo]: ⏎（回车结束）
Command: ZOOM
Specify corner of window, enter a scale factor (nX or nXP),
or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>: ALL

也可以用 LIMITS 来画这个例子：

Command: LIMITS
Reset Model space limits
Specify lower left corner or [ON/OFF] <0'-0",0'-0">: -5',-5'
Specify upper right corner <12.0000,9.0000>: 45',40'
Command: ZOOM
Specify corner of window, enter .../Object] <real time>: ALL
Command: LINE
LINE Specify first point: 0,0
Specify next point or [Undo]: 40',0
Specify next point or [Undo]: ⏎（回车结束）

Setting LIMITS, SNAP and GRID（设置图限、捕捉与栅格）

三者分工：

  • LIMITS 设定设计的总体尺寸；
  • SNAP 设定光标移动的步进增量；
  • GRID 提供视觉参考栅格，帮助你放置对象，常设为 SNAP 值的两倍。栅格会覆盖 LIMITS 命令给定的区域。

GRID 和 SNAP 的位置：在屏幕底部状态栏点击 SNAP 和 GRID 按钮可开关它们；右键点击 GRID 或 SNAP 按钮可以修改间距或角度。命令行输入 SNAP 或 GRID。

Command: LIMITS
Reset Model space limits
Specify lower left corner or [ON/OFF] <0.0000,0.0000>: -5,-40
Specify upper right corner <12.0000,9.0000>: 240,180
Command: ZOOM
Specify corner.....Extents/Left/Previous/Scale/Window] <real time>: ALL
Command: SNAP
Specify snap spacing (X) or [ON/OFF/Aspect/Rotate/Style/Type] <1.0000>: 5
Command: GRID
Specify grid spacing or [ON/OFF/Snap/Aspect] <0>: 10

图：按上述参数设置图限、捕捉与栅格后的绘图环境

Entry of Points（点的输入）

所有几何要素都是通过「点」输入的：线（Line）有两个点；圆（Circle）有一个圆心点和一个确定半径的点；圆弧（Arc）有圆心、半径点、起点和终点。

输入点有三种方式：

  • 用坐标输入：绝对值（absolute）、相对值（relative）或极坐标值（polar）；
  • 在屏幕上拾取（可用或不用 SNAP / DYNamic）；
  • 相对于已有几何对象定位（相对捕捉）。

本章只讲前两种点输入方式，并借用 LINE 命令来演示坐标输入。

The LINE Command（直线命令）

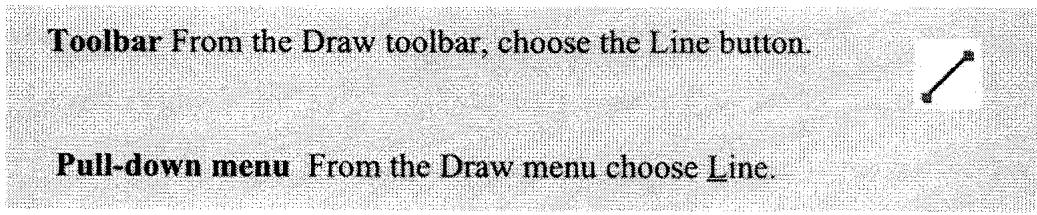

LINE 命令的调用方式如下，命令行输入 LINE 或别名 L：

Command: LINE 或 L

画一条线需要知道起点和终点：在屏幕上连续拾取两个或多个点，或者输入坐标；按 Enter（回车）结束命令。

Coordinate Entry using Absolute, Relative, and Polar Values（绝对、相对与极坐标输入）

一个点的坐标（X 和 Y 值）既可以相对于原点输入（线的绝对值），也可以相对于上一个输入点输入（增量值）。

图：绝对坐标与相对（增量）坐标的关系示意

Absolute Value Entries（绝对坐标输入）

这种方法中，模型或图纸的原点不变，对象相对于原点放置。输入绝对坐标的方法：键入 X 值、逗号、Y 值。画一条线需要输入两组值。坐标输入完后按回车键结束，就会得到 Figure 1.9 所示的线。

DYN（动态输入）提示：DYNamic 功能很有用，但一开始容易让人糊涂。做坐标输入练习时，建议先点图标把它关掉。

Command: LINE
Specify first point: 0,0
Specify next point or [Undo]: 4,0

图：DYNAMIC 关闭状态下的命令行提示

图：DYNAMIC 开启状态（光标旁出现动态输入框）

图：DYN 开关在状态栏上的图标

图：Figure 1.9 — 从 0,0 到 4,0 的绝对坐标直线

Relative Value Entries（相对坐标输入）

要输入增量（相对）坐标，在数字前加 @ 符号（Shift-2）。@ 的意思是「从上一点算起」。

Command: LINE
Specify first point: 2,3
Specify next point or [Undo]: @4,0

这会从绝对位置 2,3 出发，画一条到「该点正 X 方向 4 个单位处」的线。

做下面两个例子对比：

Absolute（绝对）
Command: LINE
Specify first point: 0,0
Specify next point or [Undo]: 4,0
Specify next point or [Undo]: 4,4
Specify next point or [Undo]: 0,4
Specify next point or [Undo]: 0,0
Specify next point or [Undo]: ↓（回车）

Relative（相对）
Command: LINE
Specify first point: 5,5
Specify next [Undo]: @4,0
Specify next [Undo]: @0,4
Specify next [Undo]: @-4,0
Specify next [Undo]: @0,-4
Specify next [Undo]: ↓（回车）


图：Figure 1.10 — 绝对坐标与相对坐标画出的两个 4×4 正方形

图：正方形绘制练习的图形结果

Figure 1.10 左边的例子是从 0,0 开始的 4 单位正方形，右边是从 5,5 开始的 4 单位正方形。两个正方形都是相对于原点 0,0 创建的。

要从点 5,6 画线到点 8.3,6，用下面任一种方法：

Absolute（绝对）                Relative（相对）
Command: LINE                  Command: LINE
Specify first point: 5,6       Specify first point: 5,6
Specify next point or[Undo]: 8.3,6   Specify next[Undo]: @3.3,0

怎么在绝对和增量之间选？决定因素是你手上有什么信息。 如果你已经知道终点就是 8.3,6，就用绝对坐标；如果你只知道这条线是从上一点出发沿正 X 方向 3.3 个单位，就输入增量坐标——加法交给 AutoCAD 算。

SNAP GRID ORTHO POLAR OSNAP OTRACK DUCS DYN LWT MODEL

图：Figure 1.13 — 屏幕底部状态栏的辅助功能按钮

Polar Value Entries（极坐标输入）

极坐标让你相对于上一点，按指定的长度和角度输入。角度通常从正 X 方向起逆时针计算，如 Figure 1.11 所示。

Command: LINE
Specify first point: 3,4
Specify next point or [Undo]: @4<45

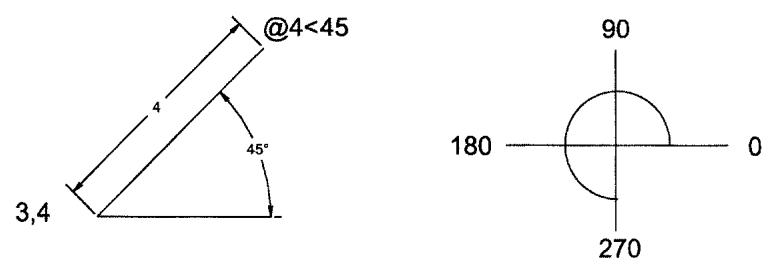

图：Figure 1.11 — 极坐标 @4<45 的含义示意

格式说明：

  • @ = 相对于上一点
  • 4 = 线的长度
  • < = 角度符号
  • 45 = 线要画的角度；所有角度都按逆时针计算

试一试下面这个例子：

Command: LINE
Specify first point: 6,0
Next point: @2<0
Next point: @3<90
Next point: @2<0
Next point: @1<270
Next point: @2<0
Next point: @2<90
Next point: @6<150
Next point: @1<210
Next point: C（close，闭合）

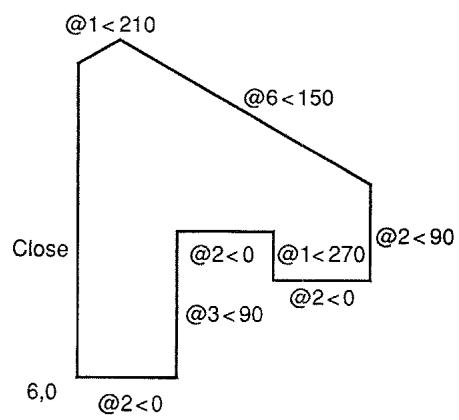

图：Figure 1.12 — 用极坐标连续输入并用 C 闭合的多段线轮廓

如前所述，角度从正 X 方向最远点起逆时针计算。

Coordinate Entry using SNAP, ORTHO, POLAR, and DYNAMIC（用捕捉、正交、极轴与动态输入取点）

帮助你输入图形信息的各项功能位于屏幕底部的状态栏。绘图命令执行过程中，每按一次鼠标左键就输入一个点。配合 SNAP、POLAR、ORTHO 等功能，可以让取点更快、更准。功能按钮栏见 Figure 1.13。

Command: LINE
Specify first point: (拾取一点)（POLAR 开启时把光标移向右方）
Specify next point or [Undo]: 60
Specify next point or [Undo]: 50（把光标移向上方）

SNAP（捕捉）

开启 SNAP 后，画线、画弧、画圆都会落在预设的整数间隔上。SNAP 还可以设置成带角度的捕捉或等轴测（isometric）捕捉；GRID 跟随 SNAP 的设置。更高级的捕捉功能见第 2 章。如果把 SNAP 设为 .25，所有输入点都会被四舍五入到最近的 .25 间隔，如 Figure 1.14。


图：Figure 1.14 — SNAP 设为 0.25 时光标只能落在 0.25 的整数倍位置

状态栏按钮只是开关 SNAP；要改步距必须用命令：

Command: SNAP
Specify snap spacing (X) or
[ON/OFF/Aspect/Rotate/Style/Type] <1.0000>: .25

练习：把 SNAP 设为 1，用鼠标重复第 7、8 页的例子。如果坐标读数不动，按 F6。注意它是一个三态开关：关闭、绝对、增量。SNAP 设为 1 时，你从屏幕上数字化或拾取的所有点都精确到一个单位的整数。不用 SNAP 和/或 POLAR，取点就不可能精确。

ORTHO（正交）

使用 ORTHO 选项（F8 或 ORTHO 按钮）后，线只能画成水平或垂直。在屏幕上画一条 LINE，连续添加线段并打开 ORTHO，你会发现光标只能垂直和水平移动；把 ORTHO 关掉，就又能画斜线了。

GRID（栅格）（F7 或 GRID 按钮）提供距离的视觉参考。

POLAR（极轴）

POLAR 对放置线段和确定距离非常有用，配合 SNAP 一起用更精确。

现在把 ORTHO 关掉、POLAR 打开。如 Figure 1.15 所示，POLAR 允许按给定距离画垂直或水平线，并显示相对上一个输入点的增量距离。按钮「按下去」的状态即开启。

图：状态栏上的 POLAR 极轴按钮


图：Figure 1.15 — POLAR 开启时显示增量距离的极轴追踪线

图：用 POLAR 输入长度 60 与 50 画出的两段线

线会沿正 X 方向画 60 个单位、再沿正 Y 方向画 50 个单位。POLAR 允许对 0、90、180、270 度方向的线直接输入长度。这几条线先留在屏幕上，下面要用。

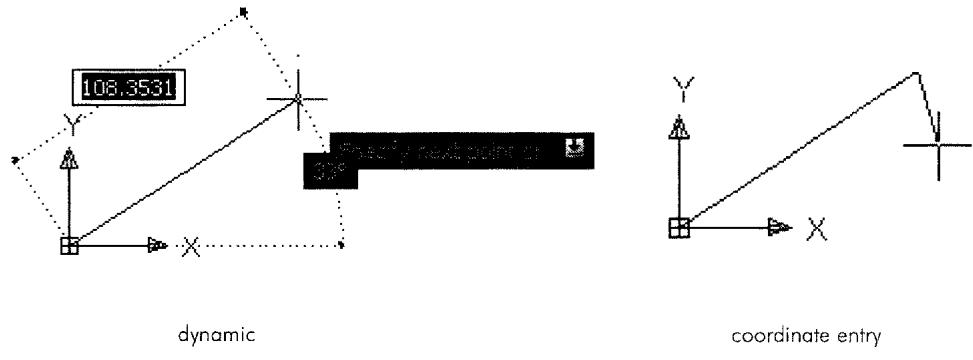

图：Figure 1.16 — DYNAMIC 角度画的线（不准）与极坐标画的线（准确）对比

DYNAMIC（动态输入）

DYNAMIC 功能会在光标旁边显示命令行，还提供动态角度读数，可以像 POLAR 那样按角度画线。但要当心：这些角度读数不显示小数位，用 DYNAMIC 画出来的线不一定准。要更精确可在 UNITS 中调高角度精度。

把一条线画在另一条旁边，如 Figure 1.16，然后放大（Zoom in）比较它们的精度：

Command: LINE
Specify first point: 0,0
Specify next point: 100

Command: LINE
Specify first point: 0,0
Specify next point: @100<33

Figure 1.16 中第二条线是准确的，第一条不是。用 DYNAMIC 角度画的线「看起来」约 33 度，但实际上落在你光标所处的 33 到 34 度之间的任意位置。

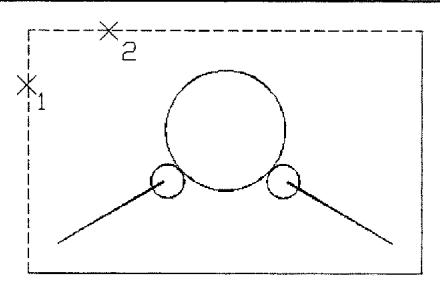

DYNAMIC 读数适合喜欢在屏幕上（而不是在命令行里）读命令的人。Figure 1.17 中正在使用 ERASE 命令，用户正在选择要擦除的对象。

图：DYNAMIC 开启时光标旁显示 ERASE 命令提示与选择框

Command: ERASE
Select objects: (拾取 1)
Select objects: ↓（回车结束）


图：Figure 1.17 — 用 DYNAMIC 显示 ERASE 命令提示

再次强调：做坐标输入时要关闭 DYNAMIC。

使用几何命令时，每输入一个点或值都会得到提示。数值输入框在你输入数值时会由蓝色变成白色，见 Figure 1.18 中的半径选项：

Command: CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 0,0


图：Figure 1.18 — CIRCLE 命令中数值输入框由蓝变白

图：DYNAMIC 数值输入框的两种状态

图：DYN 关闭提示图示

Geometry Commands（几何命令）

所有几何命令的输入方式都相似：用户点选命令（LINE、CIRCLE、ARC 等），AutoCAD 随后提示输入创建该几何所需的点或距离。

The LINE Command（直线命令）

LINE 命令就像前面的例子那样简单：屏幕拾取或坐标输入，都可以告诉 AutoCAD 每个点的位置，两种方式可任意混用。按回车键 ↩ 退出命令。

Notes（易错提醒）：

图：Notes 页脚图示

如果不用 SNAP，也不配合 POLAR 做坐标输入，你的线就不会精确。

命令行输入 LINE 或 L：

Command: LINE
Specify first point: (拾取一点)
Specify next point or (Undo): @3<250
Specify next point or (Undo): (拾取另一点)
Specify next point or (Undo): ↓（回车结束）

画线时创建的是由两个点（起点和终点）描述的对象。一次 LINE 命令中可以输入任意多个点，每个新点都与上一个点连成一条独立的线。如果在一条命令里输入了五六个点，其中任何一条线都可以单独被擦除。

LINE 的选项：

  • C（Close）：用一条线从最后一点连回第一点，闭合整串线。
  • U（Undo）：在命令过程中撤销最近输入的一个点。

The CIRCLE Command（圆命令）

画圆时描述的也是两个点：圆心和半径。而圆弧（ARC）有四个点：圆心、半径、起点和终点。

CIRCLE 命令会提示你输入完成一个圆所需的信息。命令行输入 CIRCLE 或 C。

Figure 1.19 是一个半径为 4 的圆：

Command: CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
(拾取一点或输入 0,0)
Specify radius of circle or [Diameter] <1'-0'>:
(拾取另一点或输入半径值，例如 4)

图：Figure 1.19 — 圆心在 0,0、半径为 4 的圆

选项含义：

  • 3P = 通过三个点拟合的圆
  • 2P = 通过两个点拟合的圆
  • Ttr = 与两个所选对象相切（直径方向相切）、按指定半径绘制的圆

键入 C 或 CIRCLE 时会出现这些选项，默认按半径画圆；若想输入直径，先键入 D 再按空格。从屏幕菜单或下拉菜单点选 CIRCLE 时，系统会提示你选择上述选项之一。

图：CIRCLE 命令的各选项菜单

The ARC Command（圆弧命令）

提示：如果光标总是跑到屏幕上另一个对象上，请把 OSNAP（对象捕捉）关掉。

圆弧同样通过选项来控制输入方式。默认方式是依次定义圆弧的第一点、第二点和第三点（终点）。

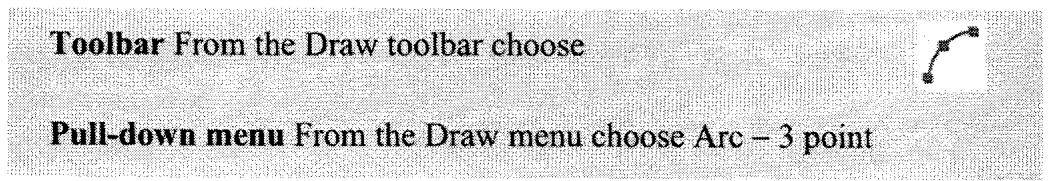

图：ARC 圆弧工具图标

命令行输入 ARC 或 A。

默认的圆弧通过连续三点创建：启动 ARC 命令后在屏幕上拾取三个点，如 Figure 1.20。这三个点可以在 SNAP 开启时拾取、用坐标输入，或配合 OSNAP 相对已有对象定位（见第 2 章）。


图：Figure 1.20 — 三点法画圆弧（依次拾取点 1、2、3）

Command: ARC
ARC Specify start point of arc or [Center]: (拾取点 - 1)
Specify second point of arc or [Center/End]: (拾取点 - 2)
Specify end point of arc: (拾取第三个点 - 3)

ARC 命令有很多变体。所有 ARC 选项都可以通过 Draw 下拉菜单中的 Arc 子菜单访问；若想在命令行输入选项，直接键入选项即可，且只需首字母：e 代表 end，r 代表 radius，等等。

按「起点-终点-半径」（Start End Radius）方式画弧，如 Figure 1.21：

Command: ARC
ARC Specify start point of arc or [Center]: (拾取 1)
Specify second point of arc or [Center/End]: E
Specify end point of arc: (拾取 2)
Specify center point of arc or [Angle/Direction/Radius]: R
Specify radius of arc <0.00>: (拾取 3)


图：Figure 1.21 — 用 Start-End-Radius 方式画弧

注意：圆弧总是按逆时针方向计算的。

The FILLET Command（圆角命令）

FILLET 命令提供了一种在两个已有对象（通常是线）之间放置圆弧的简便方法。FILLET 还可以用半径 0 来「清理角落」，把两条线连接到它们的交点（顶点）。

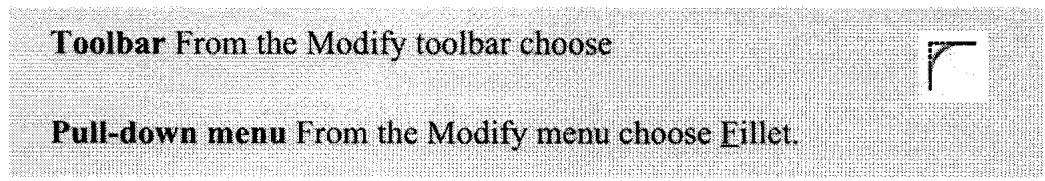

图：FILLET 圆角工具图标

命令行输入 FILLET 或 F。

Figure 1.22 使用了默认半径 5：


图：Figure 1.22 — 用默认半径 5 在两条线之间倒圆角

Command: FILLET
Current settings: Mode = Trim, Radius = <5.0000>
Select first object or
[Undo/Polyline/Radius/Trim/Multiple]: (拾取 1)
Select second object: (拾取 2)

要改半径就选选项 R。字母选项之后总要按回车键 ↩。 下例中用选项 R 把半径改为 12，创建了一个新半径的圆角。注意 R 后面必须跟一个空格——R 表示你要输入新的半径值，具体数字在下一行输入：

Command: FILLET
Current settings: Mode = Trim, Radius = <5.0000>
Select first object or
    [Undo/Polyline/Radius/Trim/Multiple]: R
Specify fillet radius: 12
Select first object or
    [Undo/Polyline/Radius/Trim/Multiple]: (拾取 1)
Select second object: (拾取 2)

View Commands（视图命令）

View 菜单和工具栏提供的命令用于改变模型或图纸相对屏幕的显示。关键概念：View 菜单里的命令不会改变模型的坐标、位置或数据库内容，只改变你「看它」的方式。 View 菜单中的命令有：

  • ZOOM = 放大屏幕上的某个区域
  • PAN = 在不改变缩放倍率的情况下移动模型在屏幕上的位置
  • REDRAW = 刷新视图并擦除屏幕上的残留标记
  • REGEN = 重新计算文件（重新生成图形）

如果屏幕上没有显示滚动条，到 Tools 下拉菜单中选 Options，再选 Display 选项卡进行设置。

The ZOOM Command（缩放命令）

调用 ZOOM 的方式：在命令行键入、使用屏幕顶部和底部的滑动条，或使用下拉菜单和标准工具栏。要看工具栏上的 ZOOM 各选项，按住 Zoom Out 按钮不放，各选项就会显示出来。

ZOOM 是一个「透明命令」（transparent command），也就是说它可以在一个命令执行过程中随时插入使用（配合下面的图标）。

图：ZOOM 缩放工具栏及其各项选项图标

命令行输入 ZOOM 或简写 Z。

Command: ZOOM (or Z)

在 AutoCAD 里绘图时，屏幕就相当于你的”图纸窗口”，而 ZOOM（缩放）命令就是控制这个窗口”离图纸多远”的工具。注意一个初学者最容易搞混的概念：ZOOM 只是改变你观察图形的放大倍数，并不会改变图形的实际尺寸。你画的 100 个单位的线，放大看还是 100 个单位，缩小看也还是 100 个单位——变的只是”取景框”。

为什么需要它？因为绘图时经常遇到两种尴尬：图形太大，屏幕上只显示了一角；或者图形太小，缩成一个小点根本看不清。不掌握 ZOOM，你就只能盯着一个不合适的视野干活，画大图时甚至会把对象”弄丢”在屏幕外。

在命令行输入 Z（ZOOM 的缩写）并回车，会看到这样的提示：

Command: ZOOM (or Z)
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>:

这行提示的意思是：指定窗口角点，或输入比例因子（nX 或 nXP），或选择方括号中的选项。ZOOM 命令的各个选项含义如下：

  • All (A)：按图形界限（Limits）的范围，把模型或图形放大/缩小到完整显示在屏幕上。
  • Center (C)：把模型居中显示在屏幕上；必须输入放大倍数或”高度”值。
  • Dynamic (D)：以动态显示框的方式选择要缩放查看的区域。
  • Extents (E)：放大/缩小视图，让所有已绘制的对象尽量充满屏幕（与 All 的区别：All 参照的是图形界限范围，Extents 参照的是实际对象范围）。
  • Previous (P)：返回上一次的缩放状态（相当于缩放操作的”后退键”）。
  • Realtime：实时缩放，交互式地缩放到合适的程度。可以通过工具栏按钮或右键菜单激活。
  • Window (W)：用两个对角点框出一个矩形窗口，只放大显示窗口内的区域。
  • Scale nX：按当前显示大小的百分比缩放（如 0.5x = 当前的一半）。
  • Scale nXP：相对于图纸空间（图纸空间布局）指定缩放大小。

鼠标滚轮缩放

现在常见的鼠标大多带滚轮，滚轮本身就是快捷的 ZOOM 工具：滚动滚轮可以放大或缩小视图；按住滚轮并拖动鼠标则相当于执行 PAN（平移）。不过要注意：在 AutoCAD 2008 版本中，滚轮缩放有时会出故障失灵。遇到这种情况，用 ZOOM All 或 ZOOM Extents 就能把图形重新居中到屏幕上。

下面三张图展示了同一对象的三种缩放状态：


放大后的视图


原始视图


缩小后的视图

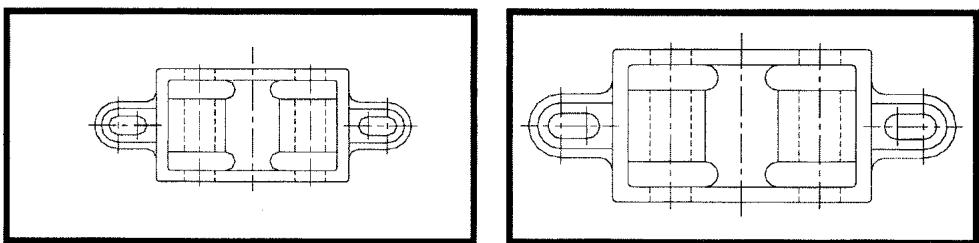

图 1.23：放大视图 / 原始视图 / 缩小视图的对比

图 1.23 中的对象是通过 ZOOM All 居中显示在屏幕上的。如果你的图形”跑丢了”（在屏幕上看不到了），用 ZOOM All 就能把它找回来——这是初学者必备的”救命”操作。

ZOOM Window

ZOOM Window（窗口缩放）是日常绘图中最常用、也往往最高效的缩放方式：通过指定两个对角点，定义一个矩形窗口，窗口内的区域就会被放大到充满屏幕。当你只想仔细看图形的某个局部时，它比滚轮缩放更精准。

操作时先用鼠标点选第一个角点，再点选对角的另一个角点：

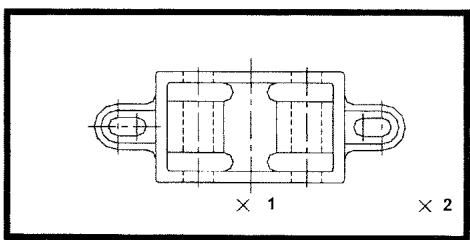

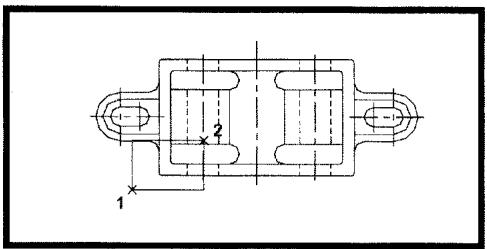

图 1.24：用两个对角点框选要放大的区域


点选第一个角点


点选对角点后窗口区域被放大

完整的命令行序列如下：

Command: ZOOM (or Z)
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale /Window] <real time>:W
Specify first corner: (pick 1)
Specify opposite corner: (pick 2)

即：输入 Z 回车 → 输入 W 选择窗口方式 → 指定第一个角点（点选位置 1）→ 指定对角点（点选位置 2）。

ZOOM Extents

ZOOM Extents 让所有对象（不管它们位于图形界限的哪个位置）都尽量充满屏幕显示。当你不确定图形画到哪儿去了、屏幕上一片空白时，ZOOM Extents 和 ZOOM All 是最直接的找回手段。


图 1.25：ZOOM Extents 让全部对象充满屏幕


执行 ZOOM Extents 后的效果

命令行操作：

Command: Z
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale /Window]<real time>:E

ZOOM with scale（按比例缩放）

ZOOM 还可以按比例因子缩放。规则很简单——带 x 的数值表示相对于当前显示大小的倍数：

  • .8x → 显示为当前大小的 80%
  • .5x → 显示为当前大小的一半
  • 2x → 显示为当前大小的两倍


图 1.26：按比例因子缩放的效果


输入 0.5x 后视图缩小一半

命令行操作示例（把视图缩小到一半）：

Command: Z
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale /Window] <real time>: .5x

初学者易错点：比例因子末尾的 x 不能丢。只输入 .5 而不带 x，含义就变成了”相对于图形界限”的比例，而不是”相对于当前视图”——结果会和你预期的完全不同。

Zooming In and Out（放大与缩小）

放大操作会把图像放大一倍，缩小操作则把图像减半。ZOOM Limits 选项用于显示图形界限范围。如果你有带滚轮的鼠标，可以快速地放大缩小，但通常 ZOOM Window（框选两个点）效率更高，因为它能一步到位地放大到你关心的区域。

Notes（ZOOM All 是你的朋友）


ZOOM All 提示示意图

记住这句话：ZOOM All is your friend（ZOOM All 是你的好朋友）。如果所有对象都从屏幕上”消失”了，只要执行 ZOOM All，它们就会”神奇地”重新出现。

ZOOM All

要完整显示整张图形，使用 ZOOM All 或 ZOOM Extents：

Command: ZOOM
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>: A

The PAN Command（PAN 命令）

如果说 ZOOM 是”拉近/拉远镜头”，那么 PAN（平移）就是”在镜头不动的情况下挪动图纸”。要在不改变显示大小的情况下把视图在屏幕上平移，就使用 PAN 命令。


图 1.27：PAN 平移视图


PAN 执行时光标变为手形，拖动即可平移

命令行操作：

Command: PAN (or P)

启动后光标会变成一只”小手”，按住鼠标拖动即可移动视图。按 ESC 或回车键退出。如果你的鼠标有滚轮，直接按住滚轮并拖动就能实现 PAN，不必输入命令。

PAN and ZOOM（两者的关系与区别）

用一句话概括区别：PAN 把模型在屏幕上”搬来搬去”，ZOOM 把模型在屏幕内”放大缩小”。关键的是：这两种操作都只改变”看”的方式，图形数据库完全不变——即 0,0,0 原点和所有关联的坐标点都保持原样。你并没有移动或缩放任何图形对象，只是调整了观察视角。

滚轮在调整画面位置时非常方便，但建议你也实验一下 ZOOM All 和 ZOOM Window（在你想看的区域周围点两个点），你可能会发现它们同样好用。

Windows Scroll Bars（Windows 滚动条）

Windows 滚动条可以代替 PAN 命令使用：要把图形往上移，点垂直滚动条的下箭头；要把图形往左移，点水平滚动条的右箭头。（注意这里的方向逻辑：滚动条移动的是”窗口位置”，图形移动方向与箭头方向相反，初学者容易在这里犯迷糊。）

如果屏幕较小，可以不显示滚动条以节省空间。方法：选择 Tools（工具）菜单 → Options（选项）→ Display（显示）选项卡，取消勾选 **Display Scroll Bars（显示滚动条）**复选框。

REGEN（重生成）

你的绘图数据其实一直都在，但为了节省内存，AutoCAD 并不总是在每种缩放倍数下都完整地重新计算和显示所有对象。这带来一个副作用：放大之后，圆和圆弧可能看起来像”多边形”——一段一段的，不够圆滑。

REGEN 命令（快捷键 RE）用于重新生成图形，更新圆弧和圆的显示，使它们看起来更圆润。如果你的圆弧显得粗糙、有棱角，用 REGEN 更新屏幕，让它按当前的放大倍数重新计算，就能显示出更精细的图像。

易错点：看到锯齿状圆弧时别慌，图形本身没有画错，只是显示精度没跟上，REGEN 一下即可。

Alternate Units（备选单位与坐标输入格式）

Notes


UNITS 只改变读数方式的提示

牢记：UNITS 命令只改变数值的”读出格式”，不改变图形的真实精度。要画得准确，必须依靠 SNAP（捕捉）或直接输入坐标来定位点。

输入几何数据时，使用正确的”记数法”（nomenclature）非常重要——不同专业领域有不同的坐标输入格式，AutoCAD 都能识别，但你必须按对应格式书写。

Architectural（建筑格式）

建筑格式以英尺（‘）和英寸（“）为单位。相对坐标用 @ 开头，英尺用 ' 表示，英寸可以省略符号（默认就是英寸），半英寸这类分数直接用分数写法。示例：

Command:LINE
Specify first point:2,3 (X 2 inches, Y 3 inches)
Specify next point or (Undo:@4',0 (4 feet in X, none in Y)
Specify next point or (Undo):@0,2'3 (none in X, 2 feet 3 inches in Y)
Specify next point or (Undo):@3'4-1/2",0 (3 feet 4 1/2 inches in X, none in Y)

逐条解读：

  • 起点 2,3：绝对坐标，X 方向 2 英寸，Y 方向 3 英寸；
  • @4',0：相对坐标，X 方向 4 英尺，Y 方向 0；
  • @0,2'3：相对坐标，X 方向 0，Y 方向 2 英尺 3 英寸（英尺和英寸连写时不需要短横线）；
  • @3'4-1/2",0：相对坐标，X 方向 3 英尺 4½ 英寸（英尺、英寸与分数之间用短横线 - 连接），Y 方向 0。

Fractional（分数格式）

分数单位下，数值以”斜杠（/）分数”形式输入。带分数（混合数）必须在整数与分数之间加短横线（-）再接斜杠（/），例如 1-1/2 表示 1½：

Command:LINE
Specify first point:1-1/2,2-3/4
Specify next point or (Undo):@3/4,0

即：起点为（1½，2¾），第二点相对移动（¾，0）。

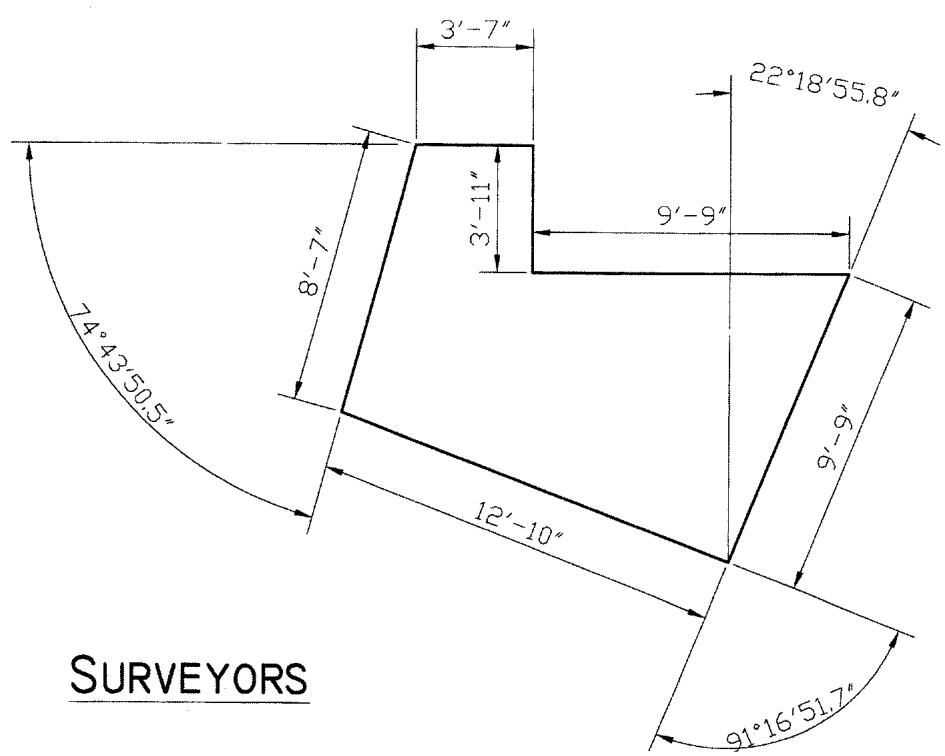

Surveying（测量格式）

测量员的罗盘刻度盘（compass rose）和航海罗盘基本一样：圆盘分成四个象限，上方是北，左方是西，依此类推。角度以 90 度象限表示。

例如北—东之间的象限：从正东的 0 度开始，逆时针递增到正北的 90 度。要按 AutoCAD 默认的角度原点表达 25 个十进制度，可输入 N25d0'0"E（北偏东 25 度 0 分 0 秒）。零分零秒可以省略，简写为 N25dE。

初学者易错点：输入这种测量格式时，中间绝对不能加空格。N25dE 是合法的，N 25 d E 就会报错。

Command:L
Specify first point:0,0
Specify next point or (Undo):@38<S44d14'9"W

这表示从点 (0,0) 出发，以距离 38、南偏西 44 度 14 分 9 秒的方向定位下一点。

Measuring Angles（角度度量）

AutoCAD 中角度的默认设置是：0 度指向正东（3 点钟方向）。你可以把 0 度参考方向改为正北、正西或正南——这是 UNITS 命令仅提供的四个方位。如果想让 0 度指向其他任意方向，需要修改用户坐标系（UCS），后面章节会讲到。

未转换角度（Untranslated Angles）：如果 UNITS 命令设置成了非十进制的角度模式（比如弧度），你可以在角度值前面加一个”小于”符号 <，强制让该角度从 3 点钟方向起、逆时针度量。


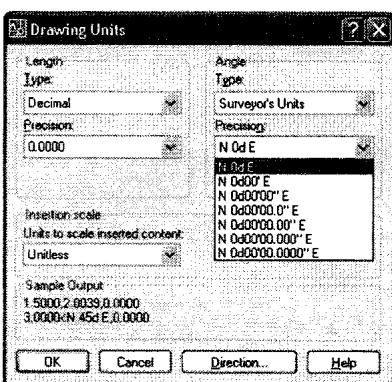

图 1.28：角度读数精度设置示意

也就是说：当角度的度量方向或原点已被修改过时，在角度值前输入 <，即可强制按”从 3 点钟方向逆时针”来度量该角度。

另外，把角度读数的精度（Precision）调高一些，POLAR（极轴追踪）和 DYNAMIC（动态输入）的读数框里就能显示出更精细的角度值，如图 1.28 所示。

Tutorial 1a Using Draw Commands and Limits（教程 1a：使用绘图命令与图形界限）

打开 AutoCAD。如果 AutoCAD 已经在运行，则点左上角的 File（文件）下拉菜单，然后选择 New（新建），以公制模板 acadiso.dwt 新建一个文件。

Step 1

使用 Tools（工具）下拉菜单中的 Drafting Settings（草图设置），或直接输入下列命令来设置 LIMITS（图形界限）和 SNAP（捕捉）。然后从 View（视图）下拉菜单中点选 ZOOM All（也可用对应图标或直接键入命令）。

以下命令中的粗体字是你需要输入的内容，每条命令或数值输入后都要按回车键 ↩ 确认。


ZOOM All 图标

Command: LIMITS
Rename...
Reset model space limits
Specify lower left corner or [ON/OFF]<0.0000,0.0000>:-5,-5
Specify upper right corner<12.0000,9.0000>:100,60
Command:(from the View pull-down menu, pick ZOOM All)
Command: SNAP
Specify snap spacing (X) or
[ON/OFF/Aspect/Rotate/Style/Type]<1.0000>:5

解读：图形界限的左下角设为 (-5,-5)，右上角设为 (100,60)；随后执行 ZOOM All 让界限范围充满屏幕；捕捉间距设为 5。

Step 2

开始用绝对坐标画一组线段。先把 DYNAMIC（动态输入）关掉。


要绘制的外轮廓大矩形示意


DYN（动态输入）按钮位置示意


用绝对坐标绘制的外矩形

Command:L
Specify start point:0,0
Specify next point or [undo]:75,0
Specify next point or [undo]:75,50
Specify next point or [undo]:0,50
Specify next point or [undo]:c
Command:ZOOM
Specify corner of .....Scale/Window]<real time>:Extents
Command:ZOOM
Specify corner of .....Scale/Window]<real time>:.8x

解读：从 (0,0) 出发，依次经过 (75,0)、(75,50)、(0,50)，最后输入 c（Close）闭合矩形。然后 ZOOM Extents 把图形放大充满屏幕，再用 .8x 缩小到 80%，留出周围空隙方便观察。

Step 3

确认状态栏中 ORTHO（正交）和 OTRACK（对象追踪）是关闭的，而 POLAR（极轴）和 SNAP（捕捉）是打开的。

状态栏按钮依次为：SNAP GRID ORTHO POLAR OSNAP OTRACK DUCS DYN LWT MODEL


状态栏按钮状态示意

注意事项：输入坐标时，一定要确保 DYN 按钮处于关闭状态！它在屏幕最下面一行。 然后配合 POLAR（极轴追踪）画出里面的矩形：把光标从上一个输入点直接沿上、下、左、右方向移动，极轴会自动对齐水平/垂直方向，输入距离即可。

Command: L
Specify next point or [undo]: (move your cursor to the right) 65.
Specify next point or [undo]: (move your cursor up) 40.
Specify next point or [undo]: (move your cursor left) 65.
Specify next point or [undo]: c.

即：光标向右移、输入 65 回车 → 光标向上移、输入 40 回车 → 光标向左移、输入 65 回车 → 输入 c 闭合，画出一个 65×40 的内矩形。

Step 4


斜线绘制示意

每次键入内容结束后按回车键 ↓，把信息发送给计算机，或借此退出 LINE 命令。

从点 10,10 出发画一条斜线：

Command:L
Specify start point:10,10
Specify next point or [undo]:@20<30
Specify next point or [undo]:

@20<30 的含义：相对当前点，距离 20、角度 30 度（从 3 点钟方向逆时针度量）。

再从相反方向画一条：


第二条斜线的起点示意

Command:L
Specify start point:50,10
Specify next point or [undo]:@20<150
Specify next point or [undo]:

@20<150：相对当前点，距离 20、角度 150 度。


两条斜线绘制完成后的图形

Step 5

注意这两条斜线的端点并不在捕捉点附近。先 ZOOM 放大到左侧斜线的端点附近，准备开始画圆。可以点图标，也可以直接输入字母 Z。


框选左侧斜线端点区域


放大后的斜线端点

Command: Z
Specify corner of window, enter a scale factor (nX or nXP), or
[All/Center/Dynamic/Extents/Previous/Scale/Window]<real time>: (pick 1, pick 2)

即窗口缩放：点选位置 1 和位置 2 两个对角点。

然后打开 DYNAMIC（动态输入）模式。


状态栏：OTRACK 关闭、DYN 打开等设置示意

确认 SNAP 也是打开的。配合 DYNAMIC 使用 CIRCLE 命令画圆。


拾取斜线端点右侧的捕捉点

Command:CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (pick the snap point to the right of the end of the diagonal line)
Specify radius of circle or [Diameter]<1.0000>:2.7

解读：指定圆心（拾取斜线端点右侧的捕捉点），半径输入 2.7。


半径自动吸附到最近捕捉点的示意

画圆时，半径会自动吸附（snap）到最近的捕捉点；但你在命令行手动输入的半径值会覆盖这个吸附值。当命令行询问半径时，也可以直接按回车 ← 接受默认值。

继续用同样的方法画第二个圆：


拾取图示捕捉点作为第二个圆心


第二个圆绘制完成

Command:CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (pick the snap point shown)
Specify radius of circle or [Diameter]<2.7000>:

圆心拾取图示的捕捉点，半径直接回车接受默认值 2.7000。

Step 6


两个小圆绘制完成后的图形

现在用 ZOOM All 把整幅图重新显示到屏幕中。


ZOOM All 后的完整图形

然后用 CIRCLE 命令的 Ttr 选项在两个圆之间再画一个与它们都相切的大圆。


依次拾取两个已知圆作为切线对象


相切圆绘制完成

Command:CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:Ttr
Specify point on object for first tangent of circle: (pick the first circle)
Specify point on object for first tangent of circle: (pick the other circle)
Specify radius of circle <2.7000>:10

解读：输入 Ttr（切点-切点-半径）方式 → 在第一个圆上拾取切点位置 → 在另一个圆上拾取切点位置 → 输入半径 10。Ttr 的原理是：给定两个相切对象和半径，AutoCAD 自动算出圆心位置。易错点：拾取切点时点击的位置会影响圆画在物体的哪一侧——点击的位置就是期望的相切位置附近。

Step 7

最后给内矩形加上一些 FILLET（圆角）。


对内矩形执行 FILLET 前的图形


依次拾取要加圆角的两条边


FILLET 全部完成后的图形

Command: FILLET
Current settings: Mode = Trim, Radius = <5.0000>
Select first object or
[ Undo/Polyline/Radius/Trim/Multiple ]: r
Specify fillet radius:10
Select first object or [Undo/...Multiple]:(pick 1)
Select first object or [Undo/...Multiple]: (pick 2)

解读：启动 FILLET → 当前模式为修剪（Trim）、默认半径 5.0000 → 输入 r 修改半径 → 输入半径 10 → 拾取第一条边（位置 1）→ 拾取第二条边（位置 2），两线相交的角就被替换成半径 10 的圆角。继续对其余边重复操作，直到图形与上图右边的示例一致为止。

Tutorial 1b Drawing Without Limits or Snap（教程 1b：不使用图形界限与捕捉绘图）

在本教程中，我们将使用英制单位创建一幅图形，并且不使用 LIMITS 和 SNAP。先确认你的状态栏是这样：只有 MODEL 和 POLAR 打开：

SNAP GRID ORTHO POLAR OSNAP OTRACK DUCS DYN LWT MODEL

（即 SNAP、GRID、ORTHO、OSNAP、OTRACK、DUCS、DYN、LWT 均关闭，仅 POLAR 和 MODEL 打开。）

Step 1

LIMITS、GRID 和 SNAP 对布置”规整整数坐标的直线图形”非常有用，但很多应用场合其实根本用不着它们。下面是不用它们起步的方法。

先新建一个文件，并确认单位是英制。可以点 File → New，也可以点屏幕左上方 Standard（标准）工具栏上的新建图标。

Command: NEW

然后在模板列表中选择 acad.dwt（英制模板）。

另一种起步方式是使用 STARTUP 系统变量：把它设为 1 后，每次 NEW 都会弹出”创建新图形”对话框，让你选择英制或公制起步。

模板列表中的常见选项包括：

  • SheetSets
  • acad -Named Plot Styles.dwt
  • acad.dwt
  • acadISO -Named Plot Styles.dwt
  • acadiso.dwt
  • ANSI A (portrait) -Color Depe…
Command: STARTUP
Enter new value for startup <0>:1
Command:NEW
(Choose imperial)

即：把 STARTUP 值设为 1，再执行 NEW，在弹出的对话框中选择英制（imperial）。

Step 2

现在把 UNITS（单位）设置为建筑（Architectural）格式。

Command: UNITS

在弹出的对话框中把单位类型设为 Architectural；在 Precision（精度）下选择 ½”（精确到半英寸）；角度（Angle）读数不需要改动；然后点 OK 确认。

Step 3

现在画一个 CIRCLE（圆），然后用 ZOOM 把它放到屏幕合适位置。


在原点绘制半径 4 英尺的圆

Command:CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:0,0
Specify Radius of circle or [Diameter]:4'

千万不要忘记英尺符号（’）！AutoCAD 默认单位是英寸，如果你只输入 4，它会被当作 4 英寸而不是 4 英尺——圆会小了 12 倍，屏幕上几乎看不见。

Step 4

由于圆太大，屏幕上根本看不到这个对象，所以要用 ZOOM 把它”搬”进来。

可以用鼠标滚轮、图标，或者直接敲键盘字母 Z 启动 ZOOM 命令。


执行 ZOOM All 前，对象超出屏幕范围


ZOOM All 后再缩小到 0.5X，圆居中显示

Command: Z
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous /Scale/Window] <realtime>: A
Command: Z
Specify corner of window, enter a scale factor (nX or nXP), or [All.....ow] <real time>: .5X

先 ZOOM All，再输入 .5X 缩小一半，圆就居中显示在屏幕上了。假设这个圆是一张露台圆桌（patio table），下面我们来给它配椅子。


圆桌居中显示在屏幕中央

Step 5

用 LINE 命令画一把小矩形椅子。借助 POLAR（极轴追踪）把椅子画成 24″×18″（24 英寸宽、18 英寸深）：把光标直接向右移动，输入 24；再向上移动，输入 18；依此类推。

Command:LINE
Specify first point: (pick a point to start)
Specify next point or [Undo]:24 (move the cursor right)
Specify next point or [Undo]:18 (move the cursor up)
Specify next point or [Undo]:24 (move the cursor left)
Specify next point or (Undo):c

解读：任意拾取一个起点 → 光标向右移、输入 24 → 光标向上移、输入 18 → 光标向左移、输入 24 → 输入 c 闭合。因为当前单位是 Architectural，输入的 24、18 会自动按英寸解释（即 2 英尺、1.5 英尺）。

Step 6

现在用 CIRCLE 和 ARC 命令再做出另一种样式的椅子。


椅子 a：先画圆确定椅身


椅子 b：拾取圆心与半径参考点


椅子 c：圆绘制完成


椅子整体造型示意

Command:CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:(pick 1)
Specify radius of circle or [Diameter]<1'-0'>:(pick 2)

解读：指定圆心（拾取位置 1），半径通过拾取位置 2 来确定（默认 1’-0”，即 1 英尺）。


拾取弧线上的三个点

Command:ARC
ARC Specify start point of arc or [Center]: (pick 3)
Specify second point of arc or [Center/End]: (pick 4)
Specify end point of arc: (pick 5)
Command: (from the View pull-down menu, pick ZOOM All)

解读：ARC（圆弧）命令默认采用”三点画弧”方式——依次拾取弧的起点（位置 3）、弧上第二点（位置 4）、终点（位置 5），即可画出椅子的弧形靠背。完成后从 View 下拉菜单执行 ZOOM All，查看全图。


ARC 三点画弧示意


ZOOM All 后的圆桌与椅子全图

Step 7

进步的唯一途径就是练习。用 ZOOM 反复放大缩小，多画几把椅子，摆到你满意为止。

Exercise 1 Units Practice 1（习题 1：单位练习 1）

新建一个文件，并按要求设置好 UNITS（单位）。

用 PAN 把原点 (0,0) 平移到屏幕上，从 0,0 开始绘制第一条线。用 ZOOM All 或鼠标滚轮调整图像大小。


习题 1 单位练习 1 图形

Exercise 1 Units Practice 2（习题 1：单位练习 2）

以英制单位新建文件（使用模板 acad.dwt），并设置好 UNITS。

用 PAN 把对象移到屏幕上，从 0,0 开始绘制。

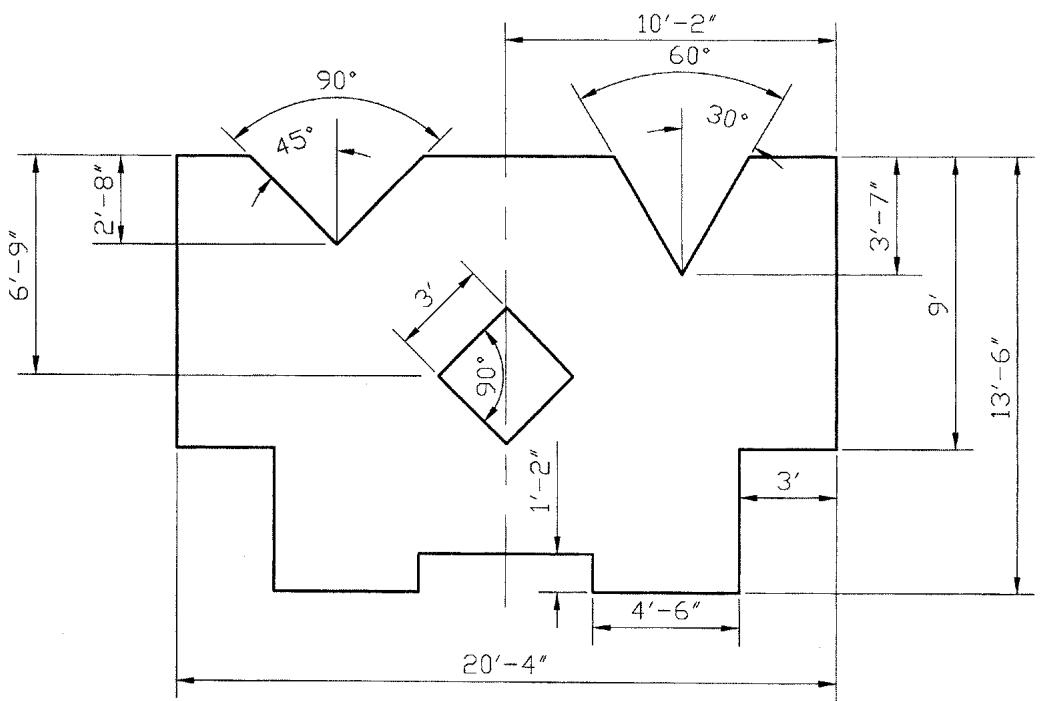

ARCHITECTURAL（建筑单位格式）图形


单位练习 2 完整尺寸标注

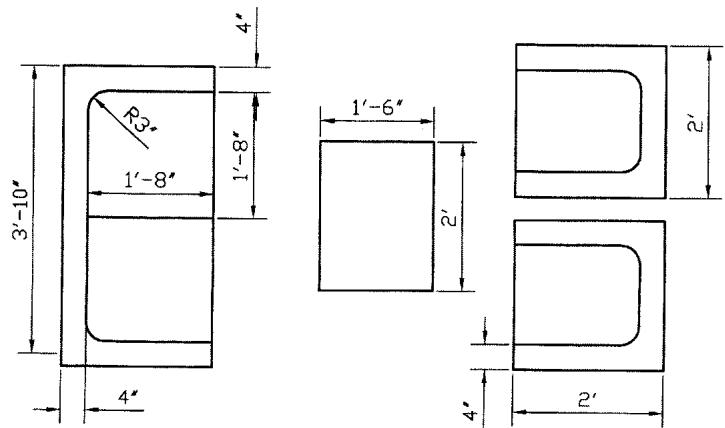

Exercise 1 Practice（习题 1：综合练习）

可以用 LIMITS 起步，也可以先画出第一条线再 ZOOM ALL。GRID 和 SNAP 会让画这些图形容易得多。别忘了 POLAR。这些图形是作为练习单独绘制的，不需要按页面比例缩放。

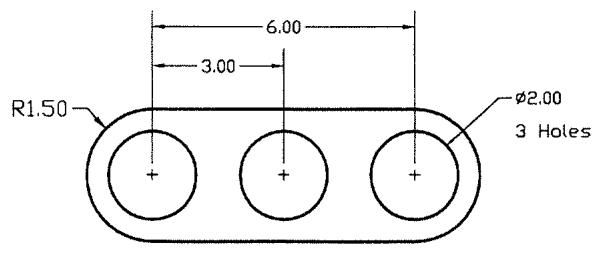

综合练习题 1a 图形


综合练习图形一览

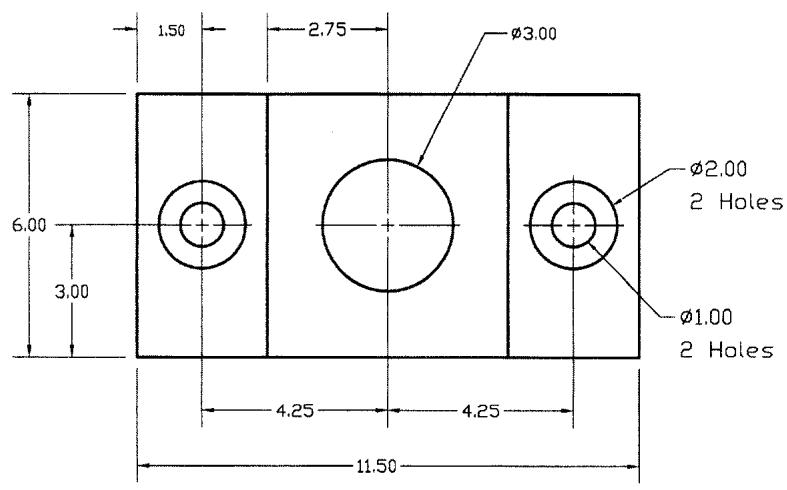

练习 1b 图形


练习图形尺寸参考

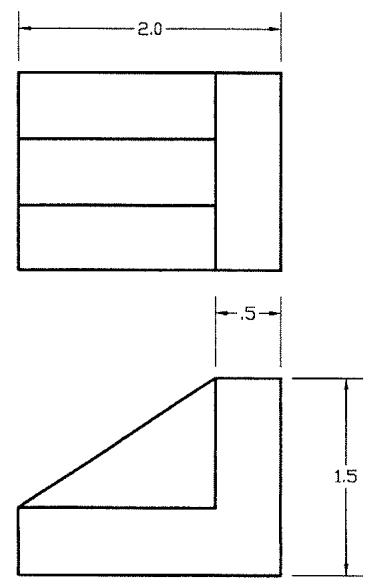

练习 1d 图形

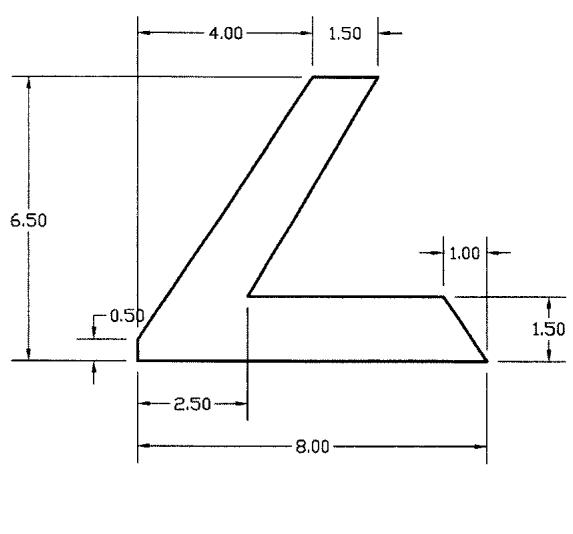

练习 1c 图形


练习 1e 图形


练习 1f 图形

Exercise 1 Architectural（习题 1：建筑）

打开英制文件（acad.dwt），按下图所示绘制对象。不要尝试标注尺寸。

按下面的命令序列设置环境：

Command:UNITS, Architectural, Precision 0'-0"
Command:LIMITS
Reset model space limits
Specify lower left corner or [ON/OFF]<0,0>: -2', -2'
Specify upper right corner<12,9>: 25', 20'
Command:SNAP
Specify snap spacing (X) or [ON/OFF/Aspect/Rotate/Style/Type]<1>: 3
Command:GRID
Specify grid spacing or [ON/OFF/Snap/Aspect]<1>: 6

即：单位设为建筑格式、精度 0’-0”；图形界限从 (-2’,-2’) 到 (25’,20’)；捕捉间距 3；栅格间距 6。


建筑习题环境设置参考

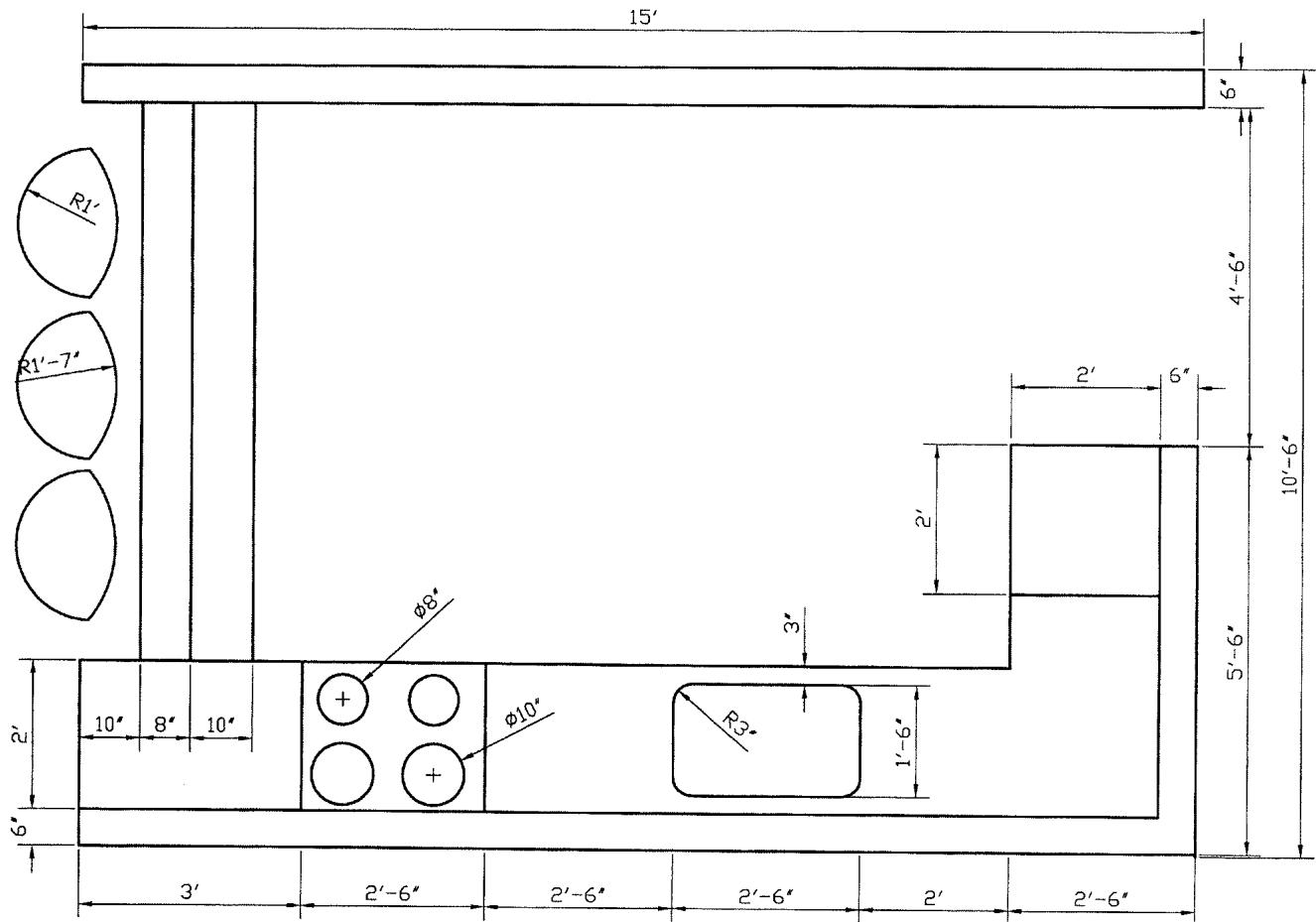

Kitchen Layout（厨房布局）图形

Exercise 1 Mechanical（习题 1：机械）

以公制新建文件（acadiso.dwt），绘制下面的对象。GRID 和 SNAP 能帮你起步，有些人也觉得 LIMITS 很顺手。

绘制顺序：先画 LINE（直线），再添加 CIRCLE（圆）、ARC（圆弧）和 FILLET（圆角）。

Command:UNITS, Decimal, Precision 0
Command:LIMITS
Reset model space limits
Specify lower left corner or [ON/OFF]<0,0>:-10,-40
Specify upper right corner<12,9>:220,110
Command:SNAP
Specify snap spacing (X) or [ON/OFF/Aspect/Rotate/Style/Type]<10>:5
Command:GRID
Specify grid spacing or [ON/OFF/Snap/Aspect]<10>:10
Command: (from the View Pull Down menu, pick ZOOM A11)

即：单位为十进制、精度 0；界限从 (-10,-40) 到 (220,110)；捕捉间距 5；栅格间距 10；最后从 View 菜单执行 ZOOM All。


机械习题环境设置参考

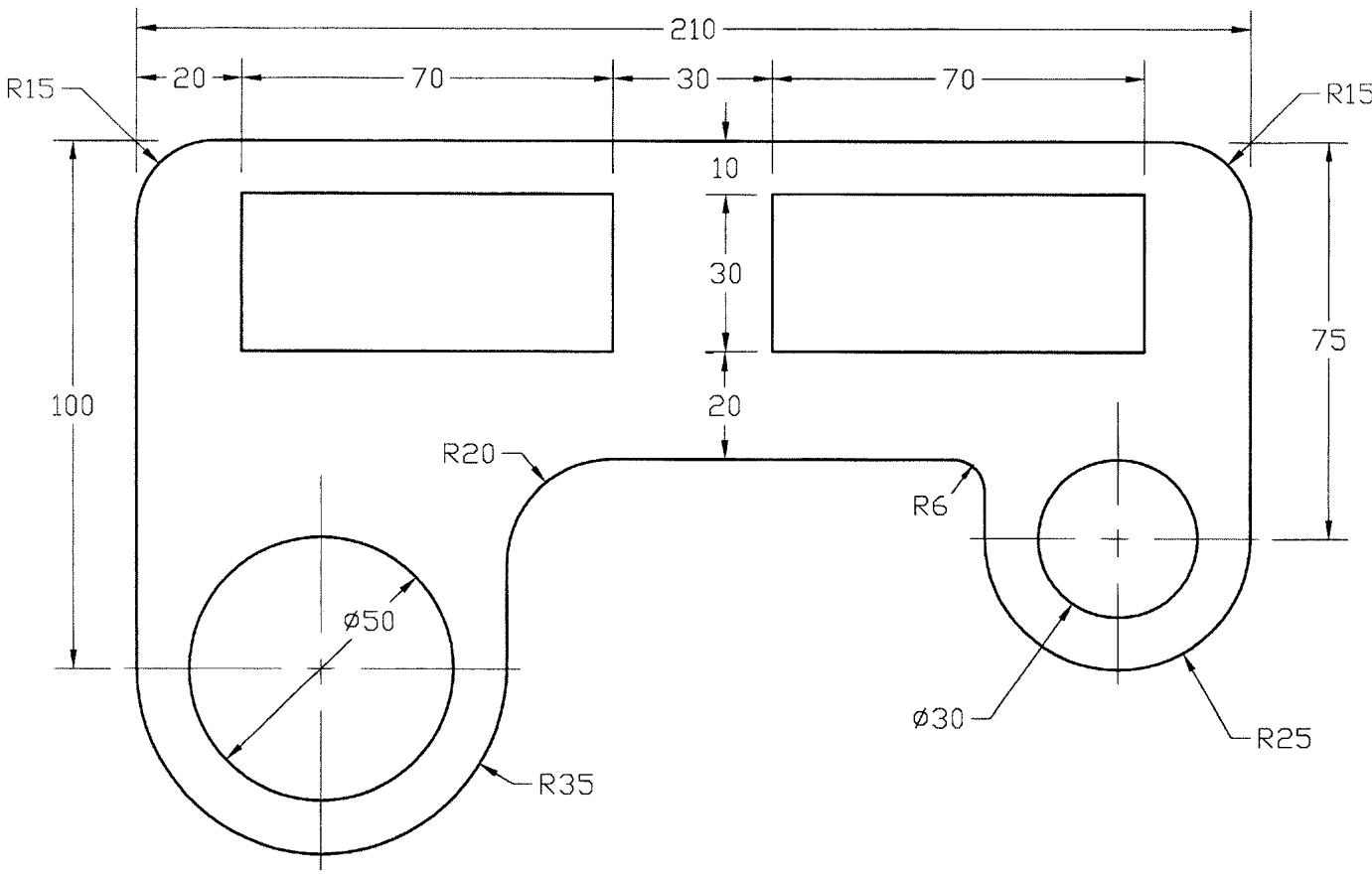

Template（模板）图形

Exercise 1 Woodwork（习题 1：木工）

以公制新建文件（acadiso.dwt），按下图所示进行设置。

界限可以按下表用 LIMITS 设置，也可以先画一条从 0,0 到 580,0 的线再 ZOOM ALL。

Command: UNITS, Decimal, Precision 0

Command: LIMITS

Reset model space limits

Specify lower left corner or [ON/OFF]<0,0>: -10,-10

Specify upper right corner<550,340>:1000,800

Command: SNAP

Specify snap spacing (X) or [ON/OFF/Aspect/Rotate/Style/Type]<10>: 5

Specify grid spacing or [ON/OFF/Snap/Aspect]<10>: 10

Command: (from the View Pull Down menu, pick ZOOM All)

即：单位为十进制、精度 0；界限从 (-10,-10) 到 (1000,800)；捕捉间距 5；栅格间距 10。


木工习题环境设置参考


Paper Cabinet（文件柜）图形


文件柜完整尺寸标注

✅ 自测一下

  1. 本章中 OSNAP 与 OTRACK 的区别是什么？
  2. 为什么图层（LAYER）是 AutoCAD 组织图形的核心机制？
  3. 相对坐标与极坐标输入分别在什么场景下最方便？
  4. WBLOCK 与 BLOCK 的本质差别是什么？
  5. Paper Space（图纸空间）解决了模型空间的什么痛点？

关系图谱

反向链接
