这一篇在干嘛？

《AutoCAD Workbook for Architects and Engineers》第 0 章「导论：认识 AutoCAD」的中文精讲。本章覆盖 24 个主题小节、12 张原文操作截图，从命令用途、操作步骤到易错点逐步展开。素材里的命令行示例均按原书保留。

🧭 本篇导航

Introduction（导论）

AutoCAD 是一款非常流行、灵活性极高的软件系统，用户可以用它创建二维（2D）和三维（3D）的模型与图纸。本书通过一系列练习帮助你掌握 AutoCAD 的二维绘图技术。2006、2007、2008 版本中的绝大多数二维命令，自 2000i 版以来基本没有变化，因此这些练习适用于 2000i 到 2008 的所有版本。

如果你已经比较熟悉计算机，那么学习 AutoCAD 会很容易——因为你已经了解系统的典型响应结构和操作格式，而这正是 AutoCAD 的学习基础。

Using this Book（如何使用本书）

System Prompts and User Responses（系统提示与用户输入）

本书正文中列出的所有命令都使用命令字体表示，例如 CIRCLE、LINE、ZOOM、MIRROR 等。凡是以这种字体出现的，都是命令。

书中系统给出的命令行提示信息以如下样式呈现：

Command:
Specify first point:
Specify second point or [Undo]:

而用户应当输入的内容（也就是你要敲进命令行的部分）以粗体显示：

Command:LINE
Specify first point:0,0
Specify second point or [Undo]:5,3

初学者要分清这两种字体的区别：前者是 AutoCAD 问你什么，后者是你回答什么。读懂命令行的「问与答」，是掌握 AutoCAD 的第一步。

The Enter or Return Key（回车键）

在命令行中，每输入完一条命令或一个条目，都要按 Enter 键（本书用 符号表示）来表示输入结束。回车键用来结束以下几类输入：

  • 一条命令的输入：

Command:LINE

  • 一个坐标输入：

Specify first point:2,4

  • 一个数值：

New fillet radius.0000:3

  • 一段文字：

Text:All Holes 2.00R Unless Noted

请注意：从第 1 章之后，书中不会再在每个条目末尾标出 符号；只有当作者希望你按回车（而不是输入其他任何响应）时，才会再次出现这个符号。换句话说，平时输入完内容自己按回车即可，不需要等书里提示。

Disks and File Storage（磁盘与文件存储）

本书中的图纸大多很小，如果你的电脑还有软盘驱动器，可以用软盘保存文件。Zip 驱动器、Jazz 驱动器、大容量存储设备和 CD 刻录机则更适合存放较大的文件。

文件备份的核心原则是：永远保留至少三份副本。具体做法：

  • 每半小时把文件保存到电脑的永久硬盘（C: 或 D:）上；
  • 如果连续工作超过三个小时，再保存一份到外部存储设备（如 U 盘/闪存盘）；
  • 退出系统之前，再给自己发一封带附件的电子邮件，把文件存一份到邮箱里。

图：磁盘与多种文件存储介质示意

启动 AutoCAD 时，Windows 环境应当已经配置好——双击 AutoCAD 应用程序图标即可启动，并自动进入绘图编辑器（Drawing Editor）。

第一次启动时，屏幕上可能浮动着一些选项板（palettes），点击面板上的「X」将其关闭即可。在 2007 和 2008 版本中，屏幕上出现的可能是「仪表板」（dashboard）而不是传统工具栏，此时在 Workspaces（工作空间）工具栏上选择 AutoCAD Classic（AutoCAD 经典）界面即可。

麻烦在于：软件无法保证上一位用户把屏幕界面留成了什么样子，所以你可能看不到所需的工具栏。如果你的屏幕与本书插图不一致，有两种解决办法：一是通过 View（视图）下拉菜单打开工具栏（这个方法比较繁琐），二是在屏幕上任意一个工具栏上单击鼠标右键，从弹出的列表中勾选你想要的工具栏。

图：通过右键菜单调用工具栏列表

The Windows Drawing Editor（Windows 绘图编辑器）

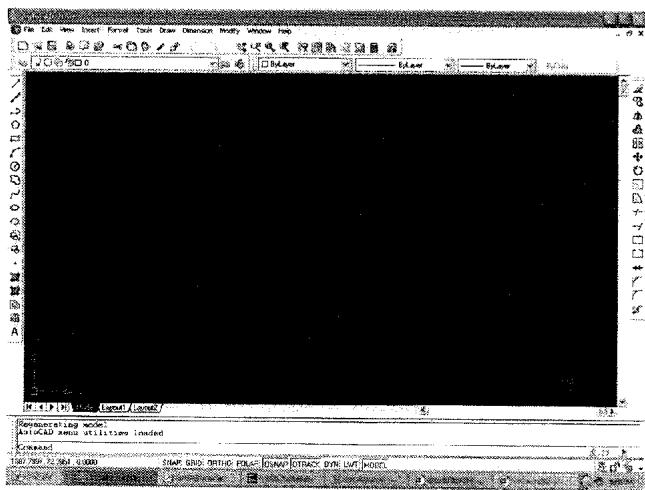

初始的 Windows 屏幕包含菜单栏、状态栏、绘图窗口（也叫图形区）以及若干工具栏。工具栏由代表各种命令的图标组成。

  • 菜单栏（menu bar）位于屏幕最上方，包含各个下拉菜单。
  • 状态栏（status bar）位于屏幕最下方，显示光标的坐标以及 GRID（栅格）、SNAP（捕捉）等状态模式。这些模式名称在状态栏中以可点击按钮的形式常驻显示，单击按钮即可切换模式的开关。
  • 命令行（command line）在 Windows 中是「浮动」的，也就是可以拖动到屏幕上的任意位置。命令行是你输入命令的地方——绘图时要时刻留意命令行，看清楚它正在向你索要什么信息。

市面上有各种各样的定点设备（鼠标）：有的有两三个按键，有的多达二十个按键。其实两个按键就足够完成绝大多数操作了；鼠标顶部中央的滚轮则对显示类命令（缩放、平移）很有帮助。

在 2004 之后的版本中，滚动鼠标滚轮即可同时实现 ZOOM（缩放） 和 PAN（平移） 两种视图操作。

The Pick Button（拾取键）

所有鼠标上都有一个用于指定点或指令的按键，称为拾取键（pick button）；在两键鼠标上，拾取键通常在鼠标左侧。

拾取键有两个用途：一是从屏幕菜单或数字化仪面板上选取你想使用的命令；二是用来指定点的位置（在图上点取坐标点）。

The Enter Button（回车键 / 右键）

鼠标右侧的按键通常承担键盘上 ↓ 键（Enter / Return 回车键）的功能，用来表示一条命令结束。此外，右键还有一个附加功能：弹出与当前命令相关联的快捷菜单。如果你不习惯这个行为，可以关掉它——方法是：在 Tools 下拉菜单中选择 Options（选项），再进入 User Preferences（用户系统配置）选项卡设置右键偏好。

Function Buttons（功能键）

很多用了几年 AutoCAD 的人，仍然习惯使用键盘顶部的功能键（F6、F7、F8 等）。你可以先移动鼠标，观察屏幕上十字光标的移动情况，然后试试这些功能键：

  • F6：切换坐标读数方式——绝对坐标 → 增量坐标 → 关闭 → 再循环回来
  • F7：切换 GRID（栅格）开 / 关
  • F8：切换 ORTHO（正交）开 / 关
  • F9：切换 SNAP（捕捉）开 / 关

输入信息可以通过键盘，也可以通过鼠标等定点设备；工具栏和图标同样能帮你调用命令。输入一条命令的方式有两种：在命令提示处直接键入命令名，或者用定点设备从以下位置选取命令：

  • 菜单栏中的下拉菜单（pull-down menus）
  • 工具栏上的图标

Windows Toolbars（Windows 工具栏）

工具栏是按应用类别归组的一批图标（工具）的集合。工具栏可以显示在屏幕上，也可以隐藏；可以贴靠在屏幕顶部或侧面，也可以在屏幕上浮动。

Accessing Toolbars（调用工具栏）

在 2000 至 2005 版本中，通过 View 下拉菜单调用工具栏：依次选择 View → Toolbars，再勾选所需工具栏。在 2006、2007、2008 版本中，只需在工具栏末端的「两条平行线」标志上单击右键，即会弹出可用工具栏列表，从中点选即可。

要把某个工具栏从屏幕上移除，点击该工具栏右上角的「X」图标即可。

图：AutoCAD 工具栏列表及勾选状态

Using Windows Toolbars（使用工具栏）

工具栏上的每个图标都代表一条命令。把定点设备移到某个工具图标上时，光标下方会显示 Tooltips（工具提示）——即该工具的名称；确认无误后点击该图标即可调用对应命令。初学者在乱点图标之前，先养成「悬停看名称」的习惯，能有效避免误操作。

Placing Toolbars（工具栏的摆放）

Standard（标准）工具栏默认可见，它汇集了 Zoom（缩放）、Redraw（重画）、Undo（放弃）等常用工具。

工具栏有两种摆放状态：

  • 停靠工具栏（docked toolbar）：附着在绘图窗口的任意一条边上。
  • 浮动工具栏（floating toolbar）：可以停在应用屏幕的任何位置，大小可调，且不会与绘图窗口重叠。

可用的工具栏包括（√ 为默认显示）：

工具栏默认显示
3D Orbit
ByLayer
CAD Standards
Dimension
Draw√
Draw Order
Inquiry
Insert
Modify√
Modify II
Object Snap
Properties√
Refedit
Reference
Render
Shade
Solids
Solids Editing
Standard√
Styles
Surfaces
Text
UCS
UCS II
View
Viewports
Web
Workspaces
Zoom

右键菜单中还提供 Lock Location（锁定位置）和 Customize…（自定义）两个选项。

如果屏幕上一个工具栏都没有显示，可以先退出 AutoCAD 再重新启动——很可能是启动文件没有正确加载。

To Dock a Toolbar（停靠工具栏）

把工具栏停靠到屏幕边缘的操作步骤：

  1. 把光标移到工具栏上，按下定点设备上的拾取键。
  2. 拖动工具栏到绘图窗口顶部、底部或任一侧的停靠区域。
  3. 当工具栏的轮廓出现在停靠区域内时，松开拾取键。

易错点：如果只是想把工具栏放进某个停靠区域而不让它真正「吸附」上去，请在拖动的同时按住 Ctrl 键。

Placing the First Toolbar（放置第一个工具栏）

如果启动后屏幕上一个工具栏都没有，可以按下面的方式键入前面带短横线的 toolbar 命令，然后输入 Standard，标准工具栏就会显示出来。按上文的方法把它停靠好，再右键点击工具栏末端的「两条平行线」，按需放置其他工具栏。如果这样还不行，就退出 AutoCAD 重新加载。

Command:-toolbar
Enter toolbar name or [All]:Standard

The Windows Command Window（Windows 命令窗口）

与工具栏一样，Windows 的命令行（响应区）也可以移动和停靠。默认情况下，命令窗口停靠在屏幕底部。

命令窗口可以在垂直和水平方向上调整大小：既可以用定点设备拖动，也可以使用窗口上边缘的分割条（splitter bar）——当窗口停靠在底部时分割条在顶边，停靠在顶部时则在底边。调整命令窗口的大小和位置有两个好处：一是为图纸腾出更多屏幕空间；二是把命令窗口调大一些，可以让你看清楚前面执行过的命令，方便排查哪一步出了错。

Scroll Bars（滚动条）

大多数 Windows 应用程序都有滚动条，用来滚动查看文件。每条滚动条的两端都有表示上移或下移的箭头。要查看屏幕上没有显示的区域，可以反复点击上、下箭头直到内容显示出来，也可以按住滚动条中间的滑块，在屏幕上快速上下拖动。

图：窗口滚动条与箭头、滑块示意

滚动条可以是垂直的，也可以是水平的。在 Windows 中，位于屏幕上下方的滚动条会使文件在屏幕上横向移动，效果与 PAN（平移）命令相同。

进入绘图编辑器（Drawing Editor）之后，你就可以开始绘图，稍后把工作成果以指定的名称保存到指定的目录中。如果你在 AutoCAD 2000i、2004 或更早版本中已经画了一部分图纸，可以用 OPEN 命令找到它并继续编辑。

Opening Existing Drawings（打开已有图纸）

命令行等价命令为 OPEN。

图：Select File（选择文件）打开文件对话框

在 Windows 的打开对话框中：

  • 在 File Name（文件名）下方的文件列表中双击文件名即可打开；
  • 用滚动条可以浏览列表中的其他文件；
  • 要访问其他目录，点击「Look in:」（查找范围）旁边的下箭头选择路径；
  • 也可以点击 File Name: 旁边的白色长文本框，直接键入图纸名称；
  • 如果你希望同时输入目录和文件名，就把「目录 + 文件名」一起键入 File Name 框中。

文件打开之后，对它所做的任何修改都可以用 SAVE 命令保存回原来的目录。

Starting a New File（新建文件）

如果想新建一个文件，同样进入 File 菜单并选择 New。在新文件被创建之前，你可以选择一个默认的图纸文件环境（模板），并且/或者输入要创建的文件名。

Command: new
Enter template file name or [. (For none)] <acad.dwt>:
Enter template file name or [. (For none)] <acadiso.dwt>:

图：新建文件时的模板选择提示

.dwt 扩展名代表图纸模板（drawing template）。其中 acad.dwt 是英制（imperial）模板，acadiso.dwt 是公制（metric）模板。初学者易错点：一上来选错模板，后面所有尺寸单位都会与预期不符，国内用户一般应选 acadiso.dwt。

默认文件环境可以是 acad.dwt 标准文件，也可以是一个包含特定应用所需全部设置的样板文件（prototype file）。等你熟悉 AutoCAD 之后，可以把绘图仪信息、图层信息、编组、块、线型以及其他标准信息都保存进图纸模板，这样以后新建文件时就不必每次从零开始设置了。

Recovering Files（修复文件）

如果用 OPEN 打开某个文件时出了问题，可能需要对文件执行 RECOVER（修复）操作。这类问题通常由两种原因造成：软盘损坏，或者 AutoCAD 还没有完全退出该文件时就提前把软盘从驱动器中拔了出来。

需要恢复文件时，只需在命令提示处键入 RECOVER。理论上 OPEN 命令应当自动修复受损文件，但如果它没有做到，就试试 RECOVER。

Saving Files（保存文件）

计算机总会在最糟糕的时刻丢失数据，因此建议使用 AutoCAD 时至少每小时保存一次文件。

第一次保存图纸时，系统会先提示你输入文件名再执行保存。如果你已经在 File 菜单的 New 选项中输入过当前文件名，AutoCAD 就直接以该名称保存，不会再提示输入名字。

保存一个已命名的文件用 SAVE 命令。可以用图标，也可以按以下两种方式操作：

1. 在命令提示处键入 SAVE

图：Save Drawing As（图形另存为）对话框

2. 从 File 菜单选择 SAVE。在 Save Drawing As 对话框中输入新的图纸名，然后选择 OK。

Notes（相关说明）

File 菜单中与保存相关的条目包括：New…、New Sheet Set…、Open…、Open Sheet Set…、Load Markup Set…、Close、Partial Load、Save、Save As… 等。

图：File 下拉菜单中的文件操作条目

  • 要把文件保存成可以被较早版本 AutoCAD 读取的格式：选择 Save As，然后在 Files of Type（文件类型）框中选择 Release 2000。
  • 之后的每一次保存都选择 SAVE，图纸就会自动按此前指定的文件名保存。
  • 如果你在登录/新建时已经指定了目录和文件，用 SAVE 即可按该名称保存。
  • 要把文件另存为新名称或保存到别的目录，从 File 下拉菜单选择 Save As。
  • 更改目录的方法：双击你想要的目录条目。「Look In:」一行必须显示出你所选的目录。
  • 可以通过指定文件类型，把文件保存为不同版本的 AutoCAD 格式——在 Save As 对话框的 Files of Type 框中选择所需的版本即可。

Changing the Drawing Name or Directory（更改图纸名称或目录）

想更改图纸名称或目录时，使用 Save As。比如你一直在 C: 盘上画图，想在退出前把文件存到磁盘上，就用 Save As，然后在目录/驱动器处选择 A: 或 B:。

Exiting AutoCAD（退出 AutoCAD）

保存好文件之后，就可以退出 AutoCAD：点击右上角的「X」，或从 File 菜单中选择 Exit。

命令行等价命令为 QUIT。

注意两个关闭按钮的区别：大红 X 退出整个 AutoCAD 程序；小黑 x 只关闭当前图纸（程序仍保留）。

易错点：在完全退出 AutoCAD 之前，不要把软盘从驱动器中拔出来——这正是上一节文件损坏的常见原因。

在较早版本以及许多其他 Windows 程序中，Options 对话框被称为 Preferences（首选项）。Options 用于设置屏幕显示、绘图环境和系统参数。如果你觉得屏幕背景色用起来不舒服，可以在 Tools → Options → Display → Color 中修改颜色；右键偏好也可以在这里设置。

图：Tools 下拉菜单中的 Options 入口

图：Options 对话框界面

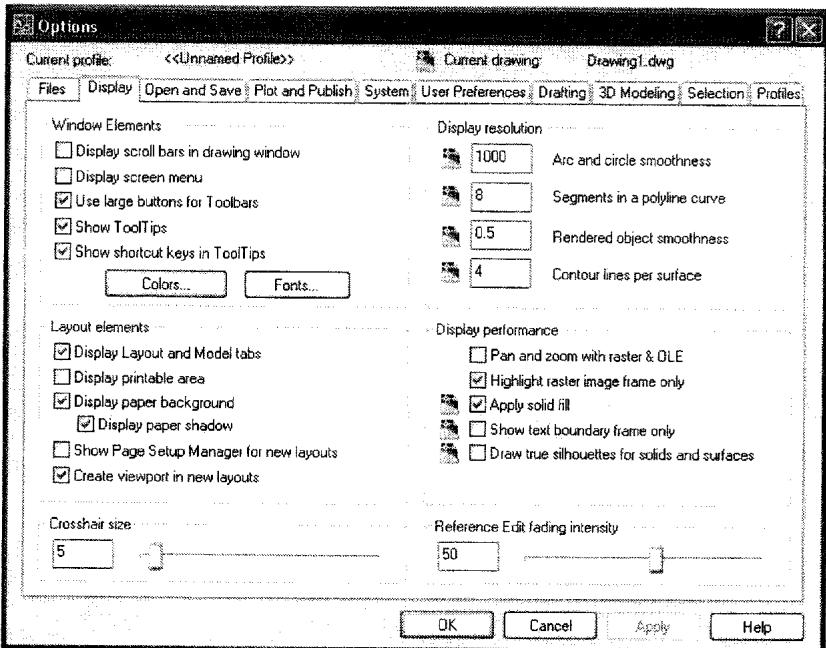

图：Options 对话框中的显示（Display）选项卡

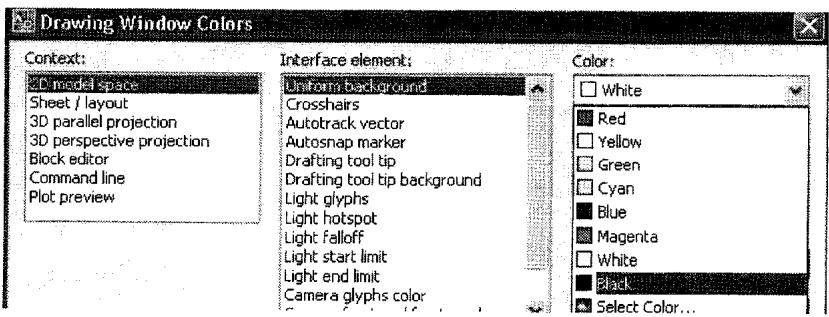

图：修改绘图区背景颜色设置

✅ 自测一下

  1. 本章中 OSNAP 与 OTRACK 的区别是什么？
  2. 为什么图层（LAYER）是 AutoCAD 组织图形的核心机制？
  3. 相对坐标与极坐标输入分别在什么场景下最方便？
  4. WBLOCK 与 BLOCK 的本质差别是什么？
  5. Paper Space（图纸空间）解决了模型空间的什么痛点？
