第04章 单电源设计：偏置中点的艺术

这一篇在干嘛？

电池供电设备只有一个正电源，没有负电源，运放输出永远不可能为负——于是所有信号都必须”抬”到电源范围内工作。本章讲清楚单电源设计的核心矛盾（偏置中点），并给出原书最实用的方法论：把设计需求写成直线方程 $y=\pm mx\pm b$，按四种 Case 一招定电路。

4.1 单电源与双电源：差别到底在哪？

双电源的”天生福利”

双电源（如 ±5V）系统中，电源中点接地，任何接地信号源自动以电源中点为参考，输出也自动以地为参考——不需要任何偏置电路，这就是第 3 章理想运放公式直接可用的原因。

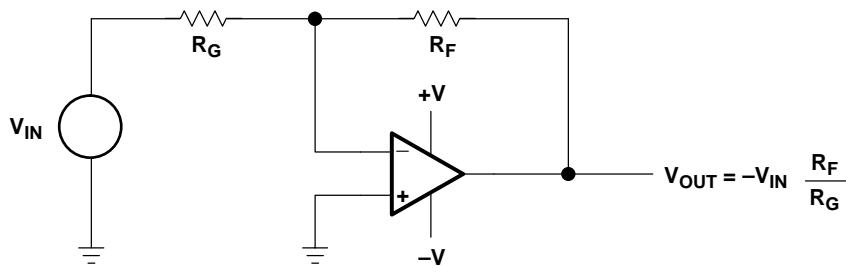

图 4-1 双电源运放电路：±V 供电，地是天然参考点。

单电源的麻烦

单电源系统中，接地信号源实际上是接到了下电源轨上——这相当于双电源系统里把输入接到负电源轨！后果是：

• 输入正电压时，反相电路要求输出负电压，但单电源（$V_{CC}=10V$ 时输出只能落在 $0\le V_{OUT}\le 10$）做不到，输出饱和到地；
• 大多数运放的输入端贴着电源轨时工作不正常。

所以单电源设计必须人为加偏置（biasing），把信号”搬”到电源窗口中间，才能保证输出有最大动态范围。

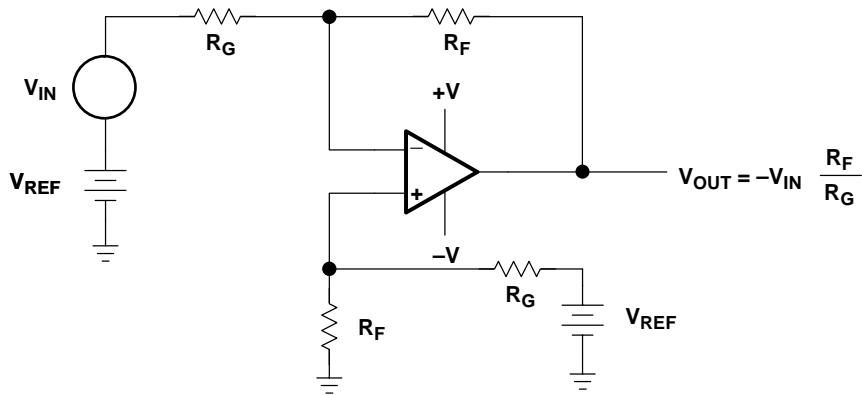

图 4-3 参考电压 $V_{REF}$ 同时出现在两个输入回路中，所以叫共模电压——电压反馈型运放的差分输入结构天然抑制它。

关键警告：单电源运放输入端如果出现负电压（比如开机瞬间信号源先上电、运放后上电），输入结极易被反向击穿。设计时必须检查所有上电时序，必要时加钳位二极管（本章 Case 3/4 会示范）。

4.2 老电路在单电源下为什么失效

反相放大器：理想公式碰壁

对图 4-5 的反相电路用叠加原理写出输出：

$$V_{OUT}=V_{REF}\left(\frac{R_F}{R_G+R_F}\right)\left(\frac{R_F+R_G}{R_G}\right)-V_{IN}\frac{R_F}{R_G}$$

白话：第一项是参考电压 $V_{REF}$ 经分压后又被放大”还原”回来的贡献，第二项是我们熟悉的 $-V_{IN}(R_F/R_G)$。化简后得到本章最重要的反相公式：

$$V_{OUT}=(V_{REF}-V_{IN})\frac{R_F}{R_G}$$

白话：输出 = （参考电压减输入电压）乘增益。$V_{REF}$ 是唯一的”直流托底”手段——它决定整条传输线在纵轴上怎么摆。

用这个公式立刻能看出几种失效情形：

条件	结果	原因
$V_{REF}=V_{IN}$	$V_{OUT}=0$（实际约 150mV 饱和）	两项抵消，电路白搭
$V_{REF}=0$，$V_{IN}\ge 0$	$V_{OUT}$ 饱和在 0	需要负电压，正电源给不了
$V_{REF}=0$，$V_{IN}\le 0$	$V_{OUT}=|V_{IN}|(R_F/R_G)$	唯一能工作的区间
$V_{REF}=V_{CC}$，$V_{IN}\ge 0$	正常反相放大	输出有正摆动空间

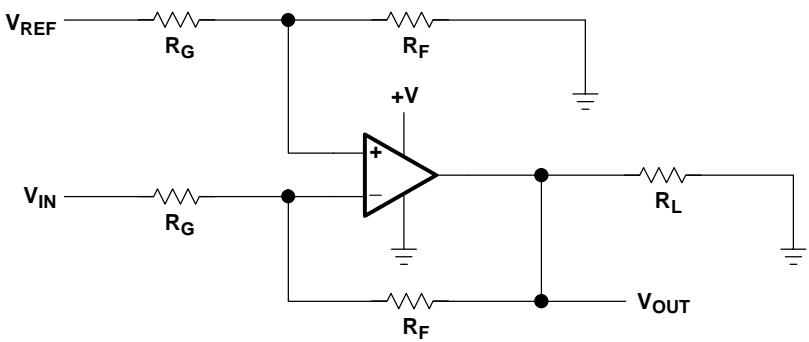

图 4-5 反相运放电路：注意 $V_{REF}$ 接在同相端。

实测评摆幅：老运放 vs 轨到轨

作者用 $V_{CC}=5V$、$R_G=R_F=100k\Omega$、$R_L=10k\Omega$ 实测四种运放：

• LM358、TL07X、TLC272（老一代）：输出只能在 2.3V ~ 3.75V 之间摆动！动态范围被吃掉一大半，大信号还会失真。
• TLV247X（轨到轨新一代）：近乎教科书曲线，这才配得上”理想运放”假设。

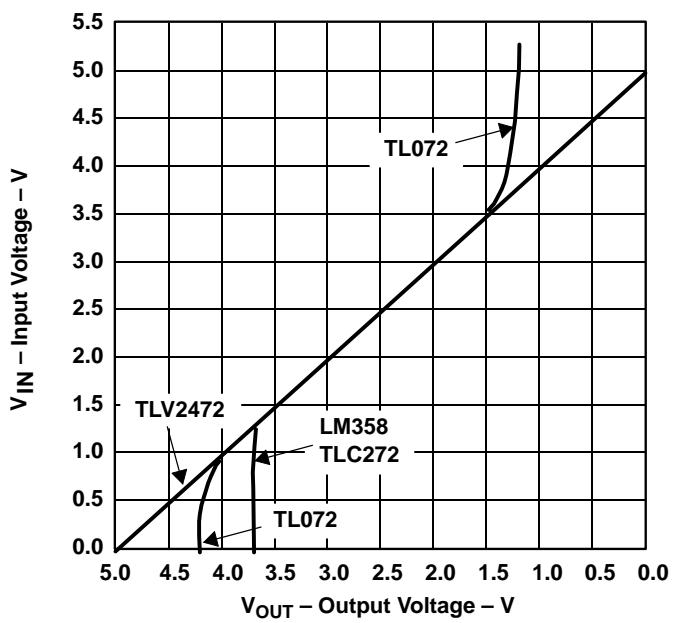

图 4-7 实测传输曲线：直线段之外的部分就是饱和区，老运放的直线段短得可怜。

于是真实运放的传输方程要加上限幅条件：

$$V_{OUT}=(V_{CC}-V_{IN})\frac{R_F}{R_G}\text{for }{V}_{OH}\ge V_{OUT}\ge V_{OL}$$

白话：公式只在输出摆幅 $V_{OH}$（输出高电平极限）到 $V_{OL}$（输出低电平极限）之间成立，超出即饱和。

同相放大器同理

同相电路（图 4-8）用叠加原理化简后：

$$V_{OUT}=(V_{IN}-V_{REF})\frac{R_F}{R_G}$$

白话：和反相版只差一个符号方向——现在是输入减参考。$V_{REF}=0$ 时，输入负电压输出饱和到 0，只有 $V_{IN}\ge 0$ 才有 $V_{OUT}=V_{IN}(R_F/R_G)$。

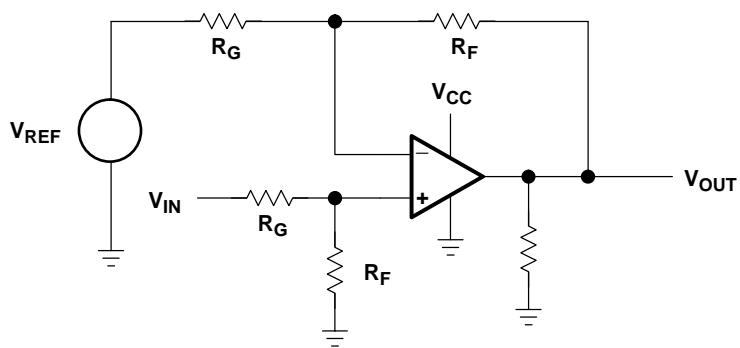

图 4-8 同相运放电路：$V_{REF}$ 从反相端注入。

结论：别再逐个电路碰运气

反相、同相还有无数变体，逐个分析是”撞大运”。正确做法是：先把需求写成直线方程，再挑一个能实现它的电路。而线性运放的传输函数只能是直线，直线只有四种形式——这就是下一节的方法论。

4.3 联立方程法：四种 Case 包打天下

从规格到 y = ±mx ± b

任何线性运放电路的传输函数都受限于直线方程：

$$y=\pm mx\pm b$$

白话：$m$ 是增益（斜率），$b$ 是直流偏置（截距）。正负号组合只有四种，对应四个 Case：

$$V_{OUT}=+m{V}_{IN}+b\text{\hspace{1em}(Case 1)}$$ $$V_{OUT}=+m{V}_{IN}-b\text{\hspace{1em}(Case 2)}$$ $$V_{OUT}=-m{V}_{IN}+b\text{\hspace{1em}(Case 3)}$$ $$V_{OUT}=-m{V}_{IN}-b\text{\hspace{1em}(Case 4)}$$

热身例题（传感器接口）：传感器输出 0.1V0.2V，要接输入范围 1V4V 的 ADC。求传输方程。

把两个数据点代入 Case 1 形式：

$$1=m(0.1)+b$$ $$4=m(0.2)+b$$

第一式乘 2，被第二式减：

$$b=-2,m=\frac{2+1}{0.1}=30$$

得到 $V_{OUT}=30V_{IN}-2$。注意：虽然从 Case 1 出发，算出的 $b$ 是负的，最终方程的形式是 Case 2——是数据决定符号，不是你先验选择电路。接下来查 Case 2 的电路即可。

Case 1：$V_{OUT}=+m{V}_{IN}+b$（同相端进信号）

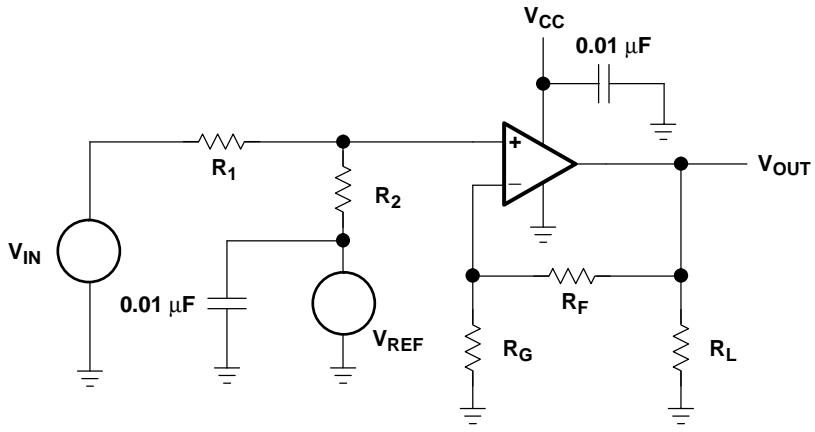

图 4-10 Case 1 电路：$V_{IN}$ 与 $V_{REF}$ 经 $R_1/R_2$ 分压网络接同相端，反相端是标准 $R_G/R_F$ 反馈。两个 0.01μF 是去耦电容，抗噪声用。

用分压规则和叠加原理写出电路方程：

$$V_{OUT}=V_{IN}\left(\frac{R_2}{R_1+R_2}\right)\left(\frac{R_F+R_G}{R_G}\right)+V_{REF}\left(\frac{R_1}{R_1+R_2}\right)\left(\frac{R_F+R_G}{R_G}\right)$$

白话：$V_{IN}$ 和 $V_{REF}$ 各自分压（分别取 $R_2$、$R_1$ 上的份额），再被同相增益 $(R_F+R_G)/R_G$ 放大。对比 $y=mx+b$ 提取系数：

$$m=\left(\frac{R_2}{R_1+R_2}\right)\left(\frac{R_F+R_G}{R_G}\right)$$ $$b=V_{REF}\left(\frac{R_1}{R_1+R_2}\right)\left(\frac{R_F+R_G}{R_G}\right)$$

完整例题：规格为 $V_{OUT}=1V$ @ $V_{IN}=0.01V$，$V_{OUT}=4.5V$ @ $V_{IN}=1V$，$R_L=10k\Omega$，5% 电阻，$V_{CC}=5V$。没有基准源，用 $V_{CC}$ 当 $V_{REF}=5V$（省钱，但牺牲噪声、精度与稳定性——$V_{CC}$ 的噪声会被增益放大）。

第 1 步：联立方程求 m、b。

$$1=m(0.01)+b$$ $$4.5=m(1.0)+b$$

第一式乘 100 后相减：

$$b=\frac{95.5}{99}=0.9646$$

第 2 步：回代求斜率。

$$m=\frac{1-b}{0.01}=\frac{1-0.9646}{0.01}=3.535$$

第 3 步：把 m、b 与电路系数联立解电阻。 从 m、b 两式中都解出 $(R_F+R_G)/R_G$ 并令其相等：

$$m\left(\frac{R_1+R_2}{R_2}\right)=\frac{b}{V_{CC}}\left(\frac{R_1+R_2}{R_1}\right)$$ $$R_2=\frac{3.535}{\frac{0.9646}{5}}{R}_1=18.316R_1$$

选 5% 标称值 $R_1=10k\Omega$，则 $R_2\approx 183.16k\Omega$，就近取 180 kΩ。取标称值必然带来误差——要么加钱上 1% 精密电阻，要么接受偏差，“一毛钱电阻配一毛钱运放通常是假节约”。

第 4 步：解反馈电阻。

$$\frac{R_F+R_G}{R_G}=3.535\left(\frac{180+10}{180}\right)=3.73$$ $$R_F=2.73R_G$$

选 $R_G=10k\Omega$，$R_F$ 取最接近的 5% 标称值 27 kΩ。老运放摆幅不够，选 TLV247X。

第 5 步：验证。 实际电路方程约 $V_{OUT}=3.5V_{IN}+0.97$，实测截距约 0.98V（规格 1V）、$V_{IN}=1V$ 时输出 4.53V（规格 4.5V）——5% 电阻能有这精度已属优秀，但别指望每次都这么准。

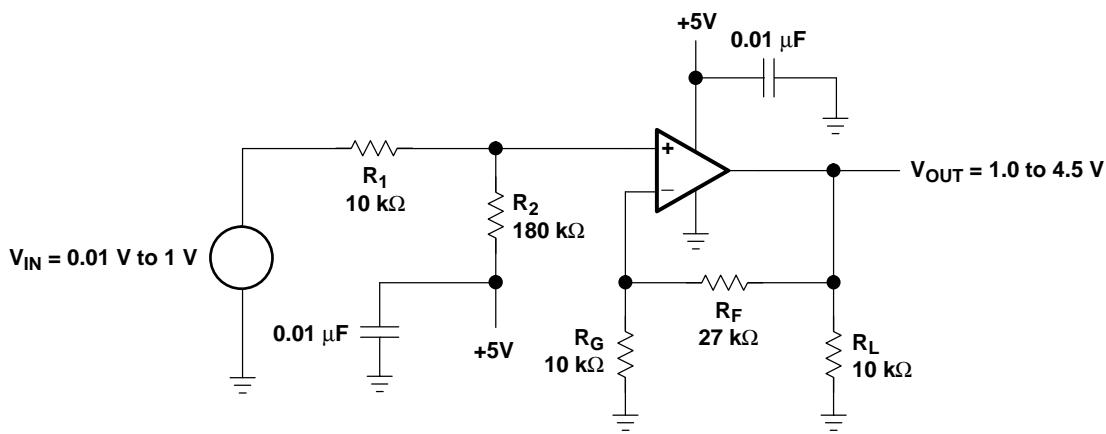

图 4-11 Case 1 例题电路：$R_1=10k\Omega$，$R_2=180k\Omega$，$R_G=10k\Omega$，$R_F=27k\Omega$。

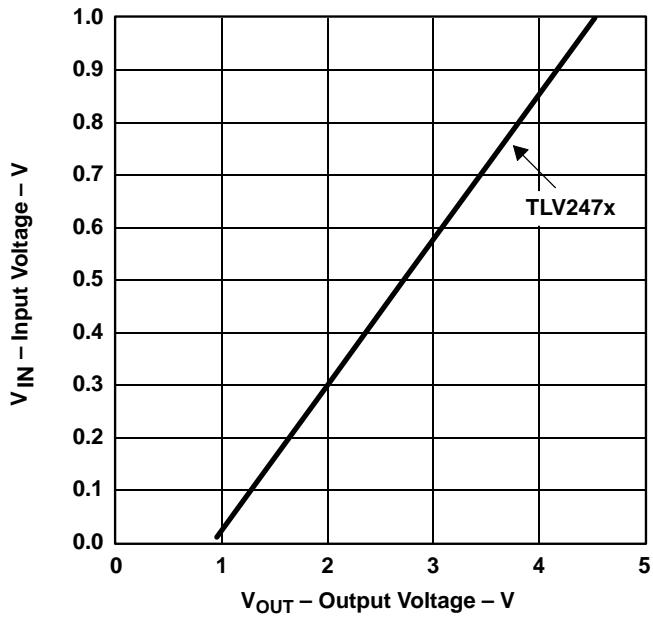

图 4-12 实测传输曲线：一条很直的线，截距与斜率的小偏差来自电阻容差。

Case 2：$V_{OUT}=+m{V}_{IN}-b$（负截距）

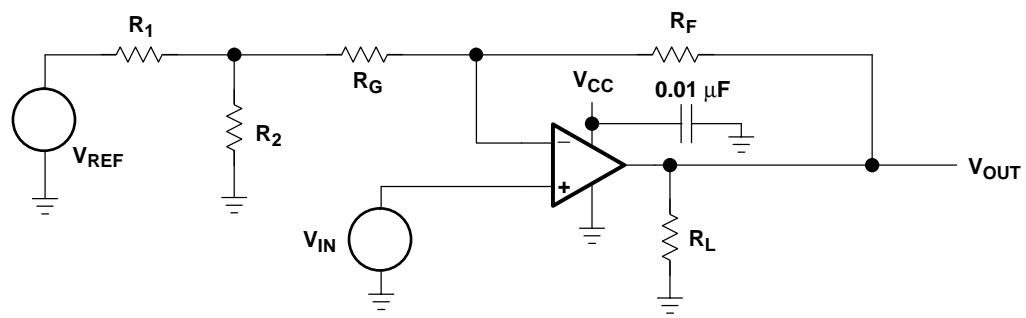

图 4-13 Case 2 电路：$V_{REF}$ 经 $R_1/R_2$ 分压后注入反相端，$V_{IN}$ 仍走同相端。用戴维南等效看 $R_1\Vert R_2$ 更好算。

戴维南化简后写电路方程：

$$V_{OUT}=V_{IN}\left(\frac{R_F+R_G+R_1\Vert R_2}{R_G+R_1\Vert R_2}\right)-V_{REF}\left(\frac{R_2}{R_1+R_2}\right)\left(\frac{R_F}{R_G+R_1\Vert R_2}\right)$$

对比提取：

$$m=\frac{R_F+R_G+R_1\Vert R_2}{R_G+R_1\Vert R_2},|b|=V_{REF}\left(\frac{R_2}{R_1+R_2}\right)\left(\frac{R_F}{R_G+R_1\Vert R_2}\right)$$

完整例题：$V_{OUT}=1.5V$ @ $V_{IN}=0.2V$，$V_{OUT}=4.5V$ @ $V_{IN}=0.5V$，$V_{REF}=V_{CC}=5V$。

联立 $1.5=0.2m+b$、$4.5=0.5m+b$ 解得 $b=-0.5$、$m=10$。

假设 $R_1\Vert R_2\ll R_G$ 简化计算：

$$m=10=\frac{R_F+R_G}{R_G}\Rightarrow R_F=9R_G$$

取 $R_G=20k\Omega$，$R_F=180k\Omega$。再由截距方程：

$$b=5\left(\frac{180}{20}\right)\left(\frac{R_2}{R_1+R_2}\right)=0.5\Rightarrow R_1=89R_2$$

取 $R_2=0.82k\Omega$，算得 $R_1=72.98k\Omega$，就近取 5% 标称值 75 kΩ（约 3% 的 b 误差，表现为截距误差而非斜率误差）。校验假设：$R_1\Vert R_2\approx 0.82k\Omega \ll 20k\Omega$，成立。

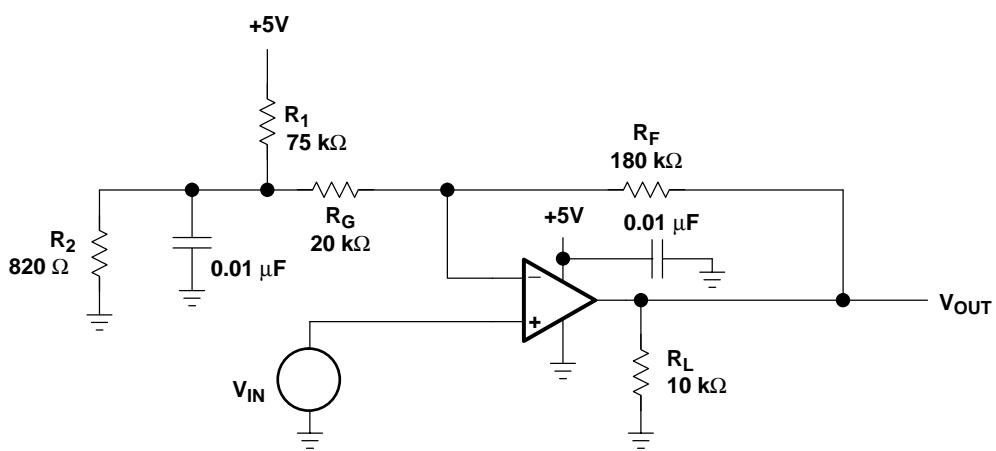

图 4-14 Case 2 例题电路：$R_G=20k\Omega$，$R_F=180k\Omega$，$R_1=75k\Omega$，$R_2=0.82k\Omega$。

Case 3：$V_{OUT}=-m{V}_{IN}+b$（反相、正截距）

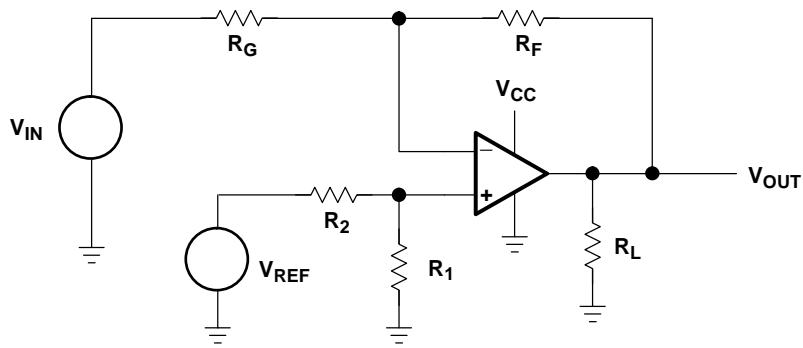

图 4-16 Case 3 电路：信号从反相端进，$V_{REF}$ 分压后接同相端提供正截距。

叠加原理写出方程并提取系数：

$$V_{OUT}=-V_{IN}\left(\frac{R_F}{R_G}\right)+V_{REF}\left(\frac{R_1}{R_1+R_2}\right)\left(\frac{R_F+R_G}{R_G}\right)$$ $$|m|=\frac{R_F}{R_G},b=V_{REF}\left(\frac{R_1}{R_1+R_2}\right)\left(\frac{R_F+R_G}{R_G}\right)$$

完整例题：$V_{OUT}=1V$ @ $V_{IN}=-0.1V$，$V_{OUT}=6V$ @ $V_{IN}=-1V$，$V_{REF}=V_{CC}=10V$，负载是端接电缆（等效两个 50Ω 串联），运放必须输出 $6/100=60mA$。10V 供电超出 TLV247X 上限，改选高输出电流的 TLC07X。

联立 $1=(-0.1)m+b$、$6=(-1)m+b$，解得 $b=0.444$、$m=-5.6$：

$$|m|=5.56=\frac{R_F}{R_G}\Rightarrow R_F=5.56R_G$$

取 $R_G=10k\Omega$，$R_F$ 算得 56.6kΩ，就近取 56 kΩ。由截距方程：

$$b=10\left(\frac{56+10}{10}\right)\left(\frac{R_1}{R_1+R_2}\right)=0.444\Rightarrow R_2=147.64R_1$$

取 $R_1=2k\Omega$，算得 $R_2=295.28k\Omega$，就近取 300 kΩ。

保护细节（重要）：正常工作时反相输入端被”虚短”抬在约 +65mV，负输入电压不会伤害运放；但断电瞬间（$V_{CC}=0$ 而输入仍有负电压）负电压会全部落在反相输入端。解法：在反相输入端与地之间接二极管 $D_1$（阴极接输入端），选锗管或肖特基管（压降约 200mV，不伤输入）；更稳妥的做法是把 $R_G$ 拆成两只电阻、二极管接在中点，给二极管限流。

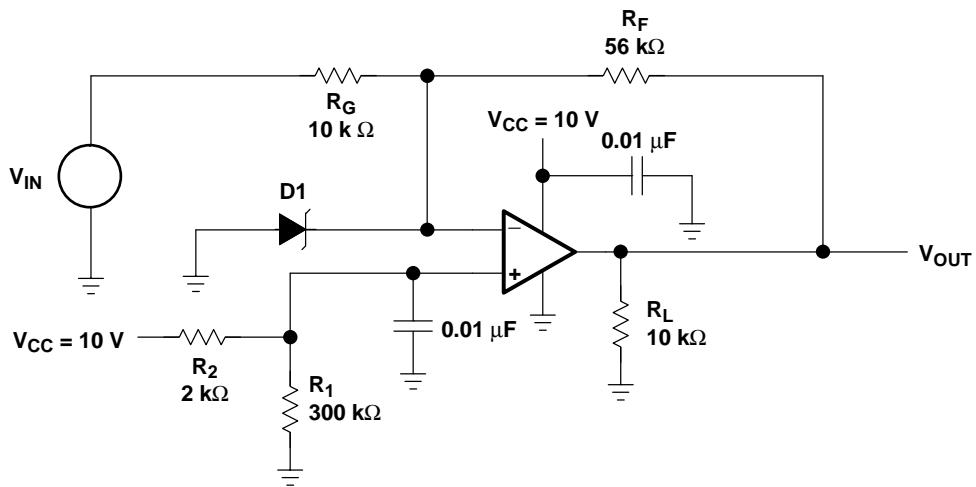

图 4-17 Case 3 例题电路：$R_G=10k\Omega$，$R_F=56k\Omega$，$R_1=2k\Omega$，$R_2=300k\Omega$，注意输入钳位保护。

Case 4：$V_{OUT}=-m{V}_{IN}-b$（反相、负截距）

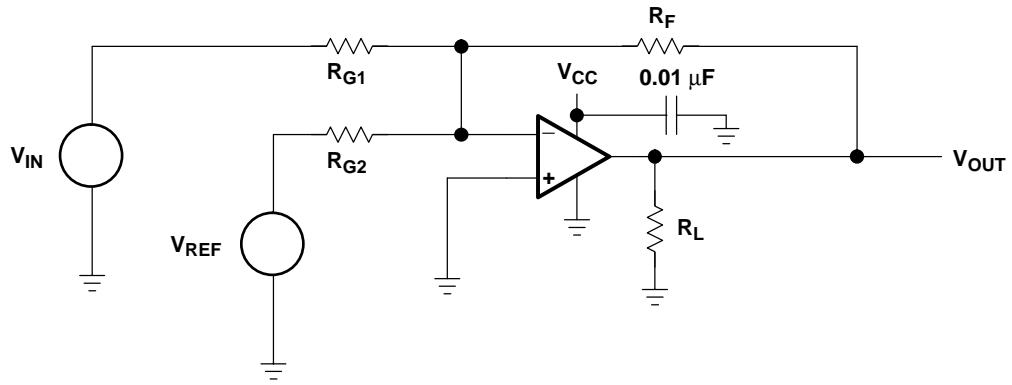

图 4-19 Case 4 电路：$V_{IN}$ 走 $R_{G1}$、$V_{REF}$ 走 $R_{G2}$，都接反相端——两个输入都被反相放大，所以截距也是负的。

叠加原理直接写出（结构最对称的一个）：

$$V_{OUT}=-V_{IN}\frac{R_F}{R_{G1}}-V_{REF}\frac{R_F}{R_{G2}}$$ $$|m|=\frac{R_F}{R_{G1}},|b|=V_{REF}\frac{R_F}{R_{G2}}$$

完整例题：$V_{OUT}=1V$ @ $V_{IN}=-0.1V$，$V_{OUT}=5V$ @ $V_{IN}=-0.3V$，$V_{REF}=V_{CC}=5V$。

联立 $1=(-0.1)m+b$、$5=(-0.3)m+b$，解得 $b=-1$、$m=-20$。

$$|m|=20=\frac{R_F}{R_{G1}}\Rightarrow R_F=20R_{G1}$$

取 $R_{G1}=1k\Omega$，$R_F=20k\Omega$。再由截距：

$$|b|=5\left(\frac{R_F}{R_{G2}}\right)=1\Rightarrow R_{G2}=\frac{20}{0.2}=100k\Omega$$

保护措施同 Case 3：肖特基二极管钳位反相输入端；并把 $R_{G2}$ 拆成 $R_{G2A}=R_{G2B}=51k\Omega$、中点插电容，兼作 $V_{CC}$ 的电源滤波。

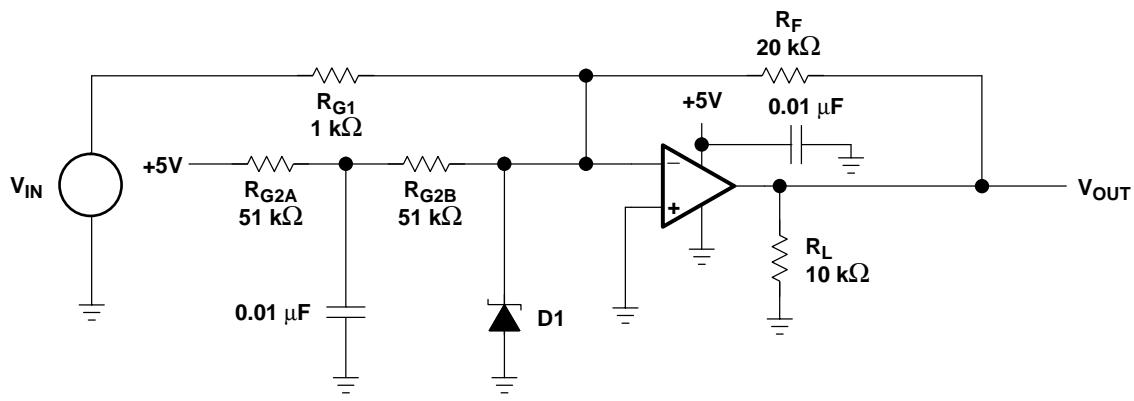

图 4-20 Case 4 例题电路：$R_{G1}=1k\Omega$，$R_F=20k\Omega$，$R_{G2}=100k\Omega$。

4.4 设计流程总结

单电源设计比双电源复杂，但有纪律的流程能保证一次成功：

1. 把规格数据代入联立方程，解出直线的 $m$ 和 $b$；
2. 让 $m$、$b$ 的符号决定方程形式（四个 Case 之一）；
3. 选择匹配该形式的电路结构；
4. 用该电路的方程算出电阻值，就近取标称值；
5. 搭电路、测数据、验证性能；
6. 测试非正常工况（接口有电而运放断电、输入超量程等）；
7. 按需加保护元件（钳位二极管、滤波电容），再复测。

记住核心心法：线性运放唯一能产生的方程就是直线方程，而直线只有四种形式。多输入、共模抑制等新挑战，都是这套方法的扩展。

常见坑

1. 用 $V_{CC}$ 当参考源省钱，但 $V_{CC}$ 上的噪声会被电路增益放大——要求高的场合老老实实上基准源。
2. 老运放（LM358/TL07X 等）输出摆幅可能只有 2.3V~3.75V，做单电源设计先查 $V_{OH}/V_{OL}$，别迷信理想公式。
3. 电阻取 5% 标称值必然带来截距/斜率误差，精密场合别心疼 1% 电阻的钱。
4. 断电瞬间输入端还挂着负电压是运放输入结的头号杀手——Case 3/4 必须加肖特基钳位。
5. 同相端分压网络 $R_1\Vert R_2$ 不能太大，否则”忽略 $R_1\Vert R_2$“的假设失效（Case 2 里 $0.82k\Omega \ll 20k\Omega$ 才成立）。
6. 电阻绝对值不是随便定的：太大影响频率响应，太小增加电源电流且难驱动。

通关标准：

• 能脱口说出单电源设计的根本矛盾：输出只能为正，所以必须偏置出直流工作点；
• 会用两个数据点联立解出 $m$、$b$，并根据符号对号入座四种 Case；
• 能独立走完 Case 1 的五步设计流程（联立 → 求截距 → 求斜率 → 解电阻 → 取标称值）；
• 知道 Case 2 为什么用戴维南等效、Case 3/4 为什么要加钳位二极管。

自测：为什么单电源反相电路在 $V_{IN}\ge 0$、$V_{REF}=0$ 时输出饱和到 0？

输出按公式应为 $-V_{IN}(R_F/R_G)$，是负电压；但单电源只有正轨，运放无法输出负压，只能被”压”在下轨（约 0V，实际还有 100~150mV 的饱和残压）。

自测：传感器 0.5V 0.9V 映射到 ADC 的 3V5V，求 m 和 b，属于哪个 Case？

$3=0.5m+b$，$5=0.9m+b$；相减得 $m=5$，回代得 $b=0.5$。方程 $V_{OUT}=5V_{IN}+0.5$，斜率和截距均为正，属 Case 1（同相端进信号、正截距）。

自测：Case 1 例题中为什么最后实际方程是 $V_{OUT}=3.5V_{IN}+0.97$ 而不是精确的 3.535 与 0.9646？

因为计算出的电阻值 183.16kΩ、56.6kΩ 等不是 5% 标准值，必须就近取 180kΩ、27kΩ，电阻取整使 m 和 b 都发生了微小偏移。想消除误差可用 1% 或 0.5% 精密电阻，代价是成本。

自测：Case 3 电路正常工作时反相输入端电压是多少？什么时候会有危险？

正常工作时约 +65mV（等于同相端的分压电位，虚短所致），此时负输入电压不会到达运放输入端。危险发生在运放断电而输入信号仍在的瞬间：虚短失效，负电压几乎全部落在反相输入端，需用锗/肖特基二极管对地钳位保护。

自测：Case 4 与 Case 3 在电路结构上的本质区别是什么？

Case 3 的正截距靠 $V_{REF}$ 经 $R_1/R_2$ 分压后接同相端获得（同相增益路径），Case 4 的负截距靠 $V_{REF}$ 经 $R_{G2}$ 接反相端获得（反相放大路径）。所以 Case 3 是 $+b$，Case 4 是 $-b$，且 Case 4 结构更对称、系数更好解。
