第05章 反馈与稳定性：从波特图到振荡判据

这一篇在干嘛？

所有真实运放的开环增益从 10Hz 之前就开始随频率下跌，“理想运放”假设在高频失效。本章用最短的路径讲清反馈理论的三个支柱：反馈方程 $A/(1+A\beta )$、波特图（Bode Plot）画法、以及稳定性判据（0dB 交点斜率与相位裕度），最后教你用二阶方程预测振铃和过冲。

5.1 为什么要学反馈理论？

运放增益随频率上升而下降，导致”理想假设 $a\Rightarrow \infty$“破产、精度下降。真实世界的运放应用全是反馈控制的，闭环性能完全取决于特定频率下的开环增益。不懂反馈理论，你就无法预测电路在不同频率下的表现，也无法理解振铃（ringing）和振荡（oscillation）这些 AC 效应从何而来。

作者的原话很妙：分析工具和药一样——难吃，但必要。本章给的就是”阿司匹林级别”的速效工具：不求完备，但能解决大多数电路问题。

5.2 框图代数：化简到标准形式

框图的三个约定

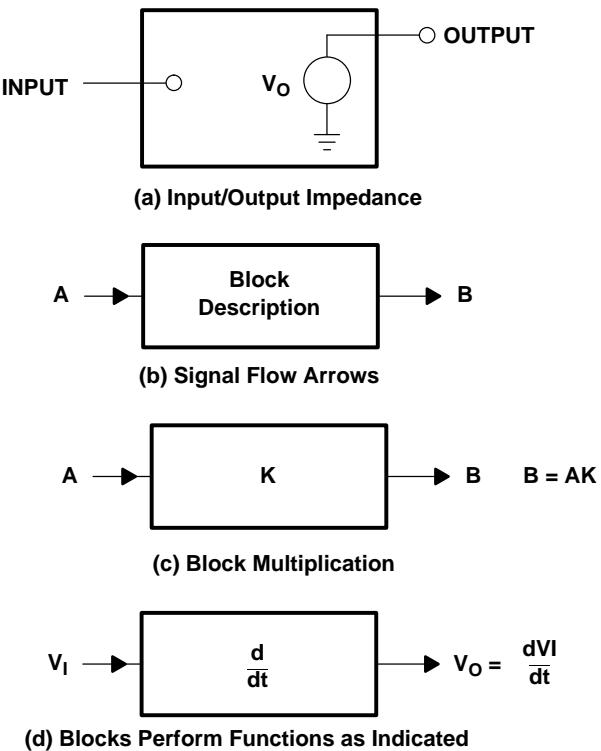

图 5-1 框图定义：框内可以是常数，也可以是含拉普拉斯变换的复函数。

框图分析有三条默认假设：

1. 每个框的输入阻抗无穷大——前级不被加载；
2. 每个框的输出阻抗为零——可高扇出驱动后级；
3. 框的作用就是把输入乘以框内量。

加减法在专门的求和点（summing point）里进行，求和点可以有任意多输入、正负号混合。

化简规则

多环反馈系统看着吓人，但都能化成单环。化简口诀：

• 级联框相乘合并；
• 并联框相加合并；
• 消去内部反馈环；
• 求和点向左移；
• 分出点（takeoff point）向右移；
• 重复以上直到得到标准形式（canonical form）。

图 5-4 电子反馈系统的标准形式：前向增益 A、反馈系数 β、求和点做 $V_{IN}-\beta V_{OUT}$。

为什么执着于标准形式？因为所有反馈系统都能化成同一个标准环，于是所有反馈系统都能用同一套数学分析。多输入系统的每个输入可单独分析，再用叠加原理相加。

5.3 反馈方程与稳定性判据

两个方程推出一切

对图 5-4 的标准环（用电子学术语、负反馈符号），写输出方程和误差方程：

$$V_{OUT}=EA$$

白话：输出 = 误差乘开环增益——运放只负责放大它”看到”的误差。

$$E=V_{IN}-\beta V_{OUT}$$

白话：误差 = 输入减去反馈量——反馈就是把输出抽样回来抵消输入。

联立消去 E：

$$\frac{V_{OUT}}{A}=V_{IN}-\beta V_{OUT}$$

整理得到经典反馈方程：

$$\frac{V_{OUT}}{V_{IN}}=\frac{A}{1+A\beta }$$

白话：闭环增益 = 开环增益除以（1 加环路增益）。这个分母 $1+A\beta$ 是整个稳定性理论的舞台。

理想极限与环路增益

当 $A\beta \gg 1$ 时，分母的 1 可忽略：

$$\frac{V_{OUT}}{V_{IN}}=\frac{1}{\beta }$$

白话：开环增益 A 足够大时，闭环增益只由反馈网络 β 决定。β 用稳定的无源元件（电阻）实现，所以增益可预测、可稳定——这就是”用不精确的大增益换精确的闭环增益”的精髓。

$A\beta$ 重要到有专名：环路增益（loop gain）。把输入接地、环路断开，算出的增益就是它。

振荡条件：Aβ = 1∠-180°

注意 A 和 β 都是复数（有幅值有相位）。当环路增益趋近 $-1$，即幅值为 1、相位移 180°时：

$$A\beta \to 1\angle -180°\Rightarrow \frac{A}{1+A\beta }=\frac{A}{1-1}\Rightarrow \infty$$

白话：反馈信号原本要抵消输入，但如果它在环路里被翻了 180°，就变成加强输入——误差越滚越大，输出冲向无穷。当然实际电路能量有限，输出撞上电源轨后有两种结局：

• 锁死（lockup）：输出停在某一电源轨上不动，直到断电重启；
• 振荡（oscillatory）：存贮电荷让输出掉头冲向另一条轨，来回弹跳。

稳定性只由环路增益 Aβ 决定，与输入无关（分析稳定性时输入本来就要接地/断开）。

误差方程：为什么大环路增益更好

把两式重新组合还能得到误差方程：

$$E=\frac{V_{IN}}{1+A\beta }$$

白话：误差与输入成正比（输入大输出大、需要的驱动电压也大），但与环路增益成反比——$A\beta$ 越大，运放”看到的”误差越小，这就是为什么大环路增益意味着高精度。

5.4 波特分析：把乘除变成加减

低通滤波器：一切从单极点开始

H. W. Bode 在 1945 年发明了图形化方法：对传递函数取对数，$20\text{LOG}|F|$ 加相位角，于是乘除变成了加减，直接在图上做。

以图 5-8 的 RC 低通滤波器为例：

图 5-8 RC 低通滤波器：最简单的单极点网络。

$$\frac{V_{OUT}}{V_{IN}}=\frac{\frac{1}{Cs}}{R+\frac{1}{Cs}}=\frac{1}{1+RCs}=\frac{1}{1+\tau s}$$

其中 $s=j\omega$，$RC=\tau$。白话：分母里的 $RCs$ 项就是”极点”，转折频率在 $\omega =1/\tau$。

幅值特性三个关键点：

频率	幅值	dB
$\omega =0.1/\tau$	≈ 1	0 dB
$\omega =1/\tau$	0.707	−3 dB
$\omega =10/\tau$	≈ 0.1	−20 dB

转折点之后幅值以 −20 dB/十倍频（−6 dB/倍频程） 的斜率下降。

相位移用反正切计算：

$$\varphi ={\tan }^{-1}\left(\frac{\text{实部}}{\text{虚部}}\right)=-{\tan }^{-1}(\omega \tau )$$

白话：相位比幅值难近似（正切非线性），记住三个锚点即可手绘：$\tan 30°=\sqrt{3}/3$、$\tan 60°=\sqrt{3}$、$\tan 90°=1$，对应转折频率的 1/10、转折点附近、10 倍处。

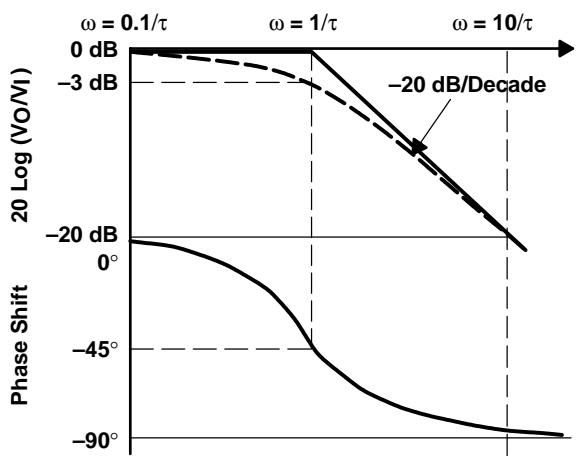

图 5-9 低通滤波器波特图：幅值曲线在转折点前是平线，之后 −20dB/dec 下降；相位从 0° 滑向 −90°。

极点与零点：斜率的语言

• 分母中的转折点叫极点（pole）：让曲线向下折 −20 dB/dec；
• 分子中的转折点叫零点（zero）：让曲线向上折 +20 dB/dec；
• 多个极点/零点各自独立画，再图形化相加；重合时叠在一起，斜率按 20 dB/dec 的倍数变化。

例题（带阻滤波器）：图 5-10 的带阻滤波器传递函数为：

$$G=\frac{V_{OUT}}{V_{IN}}=\frac{(1+\tau s)(1+\tau s)}{2\left(1+\frac{\tau s}{0.44}\right)\left(1+\frac{\tau s}{4.56}\right)}$$

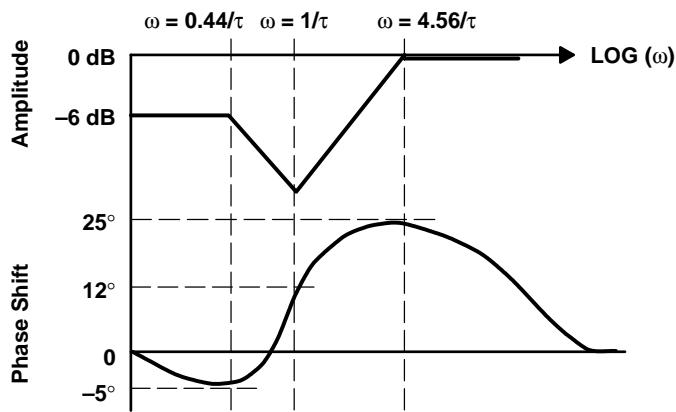

图 5-12 合并极零点图：直流增益 −6dB 起步，先遇极点下折，再遇双零点上折，最后被第二个极点拉平。

读图步骤：直流增益 1/2 画成 −6dB 水平线；两个零点同频 → 合成 +40 dB/dec 上坡；两个极点分别在 $\omega =0.44/\tau$ 和 $\omega =4.56/\tau$。合并后：曲线从 −6dB 出发，第一个极点处下折，到双零点处零点 1 抵消极点 1、零点 2 继续上坡，直到第二个极点把它拉平。极点和零点隔得越远（一个十倍频程以上），波特图越好画；挤在一起时先挑几个关键点描出来。

闭环增益的波特图

对反馈方程取对数：

$$20\text{Log}\left(\frac{V_{OUT}}{V_{IN}}\right)=20\text{Log}(A)-20\text{Log}(1+A\beta )$$

白话：dB 域里，闭环增益 = 开环增益曲线减去 $20\text{Log}(1+A\beta )$ 曲线——图上一减即可。

情形一：A、β 都无极点 → 无转折点，曲线如图 5-13，没有负相移来源，不可能振荡。

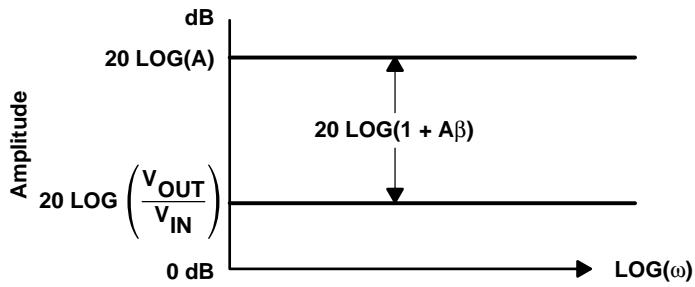

图 5-13 无极点情形：闭环增益恒定，绝对稳定。

情形二：单极点放大器。真实运放经内部补偿后近似单极点：

$$A=\frac{a}{1+j\frac{\omega }{{\omega }_a}}$$

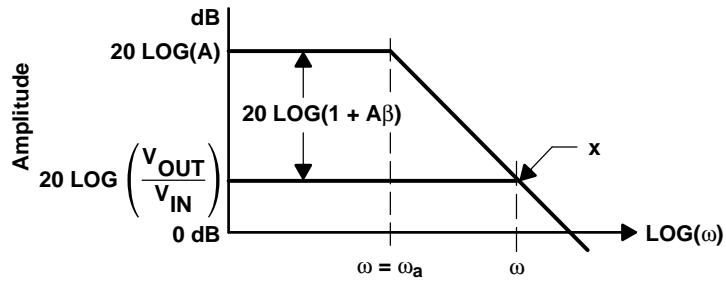

图 5-14 单极点情形：闭环增益水平线与开环增益曲线交于 X 点，之后沿开环曲线下降。

开环增益 A 从 $20\text{Log}(a)$ 出发，在 ${\omega }_a$ 处以 −20dB/dec 下折；闭环增益（β 无极点，为常数）是水平线，交点 X 之前闭环增益说了算，交点之后开环增益说了算。

关键细节：实际上闭环增益在 X 点提前 3dB 开始滚降——X 点处闭环与开环差 3dB，即 $20\text{Log}(1+A\beta )=3\text{dB}$，也就是 $\sqrt{1+(A\beta {)}^2}=\sqrt{2}$，解得 $A\beta =1$。0dB 交点就是 $A\beta =1$ 的点——这正是下一节稳定性判据的主战场。

5.5 环路增益图：稳定性问题的钥匙

判据先行

振荡条件：$A\beta =-1=|1|\angle -180°$。若幅值超过 1，电路非线性会把它拉回 1，所以幅值 ≥ 1 且相移 180° 必振荡。分析的对象永远是环路增益：

$$(A)\beta =\frac{(K)}{(1+{\tau }_{1}s)(1+{\tau }_{2}s)}$$

白话：K 是直流环路增益，两个极点各自贡献转折——这是典型的”双折点”（two slope）系统。

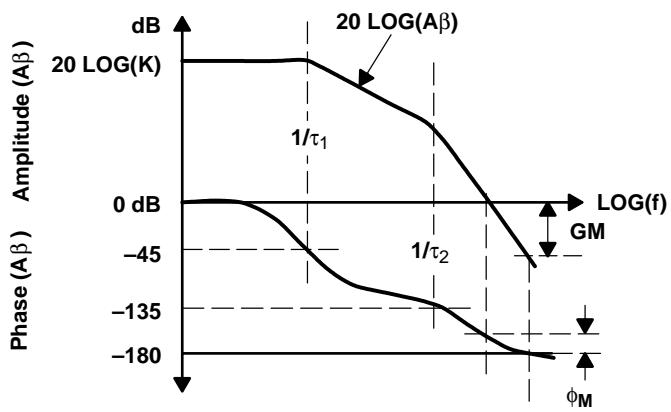

图 5-15 双极点环路增益波特图：每个转折点叠加 −20dB/dec 斜率和 45° 相移；φM 为相位裕度，GM 为增益裕度。

斜率判据（最直观的振荡判据）

• 单斜率（一个极点）：最多累积 90° 相移 → 穿越 0dB 时永不可能振荡，绝对稳定；
• 双斜率及以上（两个极点）：可累积到 180° → 穿越 0dB 时可能振荡，取决于累积的相移。

白话记忆法：数一数 0dB 交点处幅频曲线的斜率段数——一段平，两段悬。

两个裕度指标

• 相位裕度 φM：在 0dB 穿越点测量，实际相移与 180° 的差值。公式：

$${\varphi }_M=180°-{\tan }^{-1}(A\beta )$$

白话：距离”死亡相移”还剩多少度。正裕度即稳定，但 20° 这种小裕度会严重过冲和振铃。

• 增益裕度 GM：在 180° 相移点测量幅值离 0dB 还差多少。

相位裕度远比增益裕度重要，因为相移才是振荡的关键。另外注意：相位裕度最小的电路恰恰频响最高、带宽最大——稳定性和带宽天生是一对矛盾。

两个”作死”实验

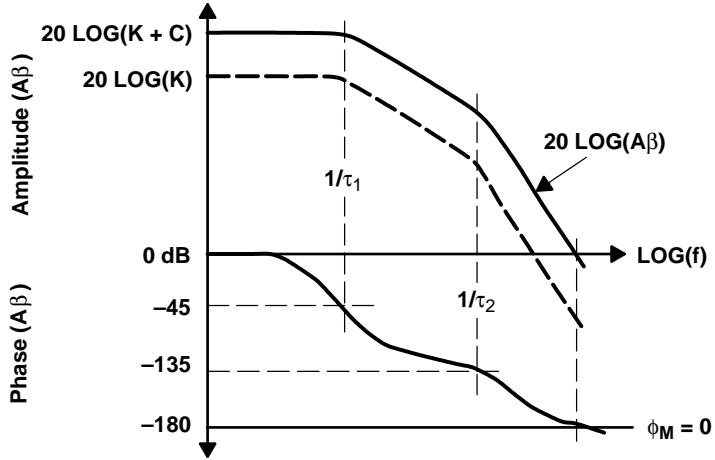

图 5-16 抬高环路增益：极点不动，幅值曲线上移，相位裕度缩到 0 → 振荡。

实验一（图 5-16）：把环路增益从 K 提高到 K+C，极点位置不变。幅值曲线上移，0dB 交点右移，相位裕度归零——电路振荡。量产容差和最坏工况保证你想要放大时它振荡、想要振荡时它放大。

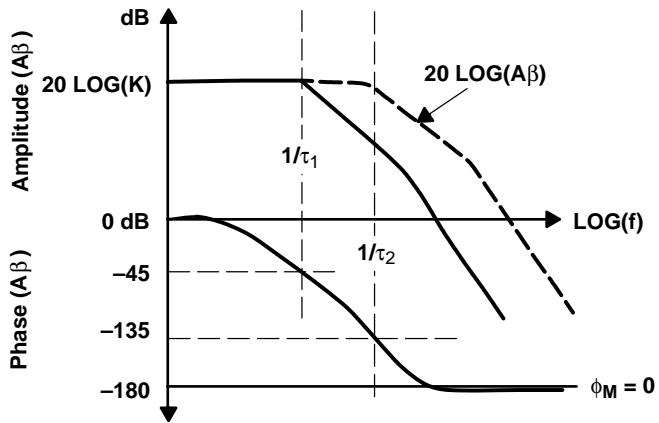

图 5-17 极点靠近：相移累积更快，180° 相移先于 0dB 穿越到来 → 振荡。

实验二（图 5-17）：把两个极点间距拉近，相移累积变快，幅值还没降到 0dB 相移就到了 180°——也振荡。顺带一提：好的振荡器要求 180° 过渡非常陡峭，这种缓慢过渡的振荡器并不”健康”。

反直觉的结论

提高闭环增益 → β 减小（因为理想时 $V_{OUT}/V_{IN}=1/\beta$）→ 环路增益 $A\beta$ 减小 → 更稳定。白话：放大倍数越高的运放电路越不容易振荡；反而是低增益（临界）电路最容易出稳定性问题。但对线性放大器而言，振铃和过冲早在振荡发生之前就不可忍受了——下一节量化它。

5.6 二阶方程：预测振铃与过冲

真实电路远比两个极点复杂，但绝大多数都能用二阶（双极点）等效近似。从双极点环路增益出发：

$$(1+A\beta )=1+\frac{K}{(1+{\tau }_{1}s)(1+{\tau }_{2}s)}$$

代数整理成标准多项式：

$$s^2+s\frac{{\tau }_1+{\tau }_2}{{\tau }_1{\tau }_2}+\frac{1+K}{{\tau }_1{\tau }_2}=0$$

与控制理论的标准二阶方程对比：

$$s^2+2\zeta {\omega }_{N}s+{\omega }_N^2=0$$

白话：$\zeta$ 是阻尼比（决定振铃多少），${\omega }_N$ 是自然频率（决定振铃多快）。逐项对比得：

$${\omega }_N=\sqrt{\frac{1+K}{{\tau }_1{\tau }_2}},\zeta =\frac{{\tau }_1+{\tau }_2}{2{\omega }_N{\tau }_1{\tau }_2}$$

两极点相距较远时，相位裕度与阻尼比有简洁关系：

$${\varphi }_M={\tan }^{-1}(2\zeta )$$

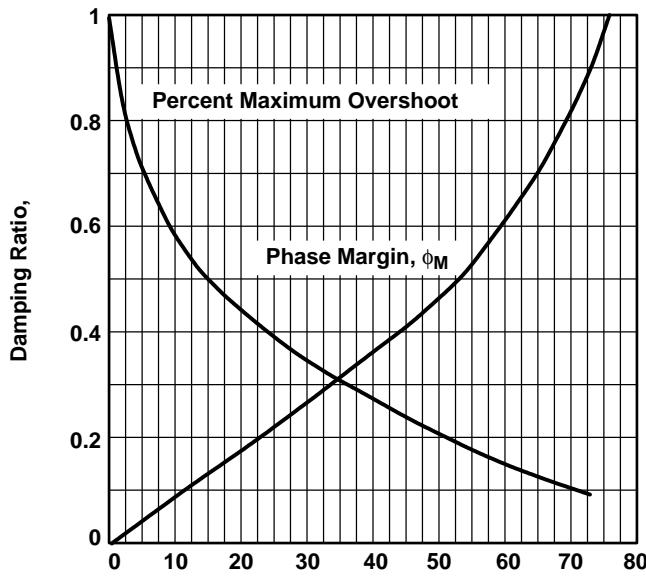

图 5-18 查图法：横轴找阻尼比，纵轴同时读出过冲百分比和相位裕度。

例题（查图练习）：算出阻尼比 $\zeta =0.4$，查图 5-18 得过冲约 25%、相位裕度约 42°。反过来，若规格要求过冲 ≤ 5%，则需 $\zeta =0.78$，对应相位裕度 62°。

白话总结设计经验：想要工程上”干净”的阶跃响应，相位裕度 60° 上下、阻尼比 0.7 左右是常见目标；裕度越低，振铃越多、建立时间越长。

5.7 本章速查表

概念	公式/判据	一句话理解
反馈方程	$V_{OUT}/V_{IN}=A/(1+A\beta )$	分母决定一切
理想闭环增益	$1/\beta$（当 $A\beta \gg 1$）	增益由反馈网络决定
环路增益	$A\beta$	稳定性的唯一主角
振荡条件	$A\beta =1\angle -180°$	幅值 1 + 相移 180°
误差	$E=V_{IN}/(1+A\beta )$	环路增益越大误差越小
极点	分母转折，−20dB/dec，负相移	曲线往下折
零点	分子转折，+20dB/dec，正相移	曲线往上折
单斜率穿越 0dB	最多 90° 相移	绝对稳定
双斜率穿越 0dB	可累积 180°	可能振荡
相位裕度	${\varphi }_M=180°-{\tan }^{-1}(A\beta )$，0dB 点测	越大越稳，60° 工程舒适区
阻尼比关系	${\varphi }_M={\tan }^{-1}(2\zeta )$	ζ=0.4 → 42°，ζ=0.78 → 62°

常见坑

1. 只看增益幅值不看相位：幅值判据在 0dB 交点，相位判据也在 0dB 交点测量——两个都要看，且相位裕度更重要。
2. 以为闭环增益高容易振荡，恰恰相反：提高闭环增益减小 $A\beta$，反而更稳；低增益电路才是振荡重灾区。
3. 忘了真实运放是”补偿成单极点”的：数据手册里开环增益曲线 −20dB/dec 段与闭环增益水平线的交点就是 $A\beta =1$ 点，闭环在那里提前 3dB 滚降。
4. 把极点画得隔太近还用直线近似：极零点间距小于一个十倍频程时直线波特图误差显著，需精确计算。
5. 相位裕度 20° 以为”正的就是安全的”：正裕度只保证不振荡，不保证不振铃——过冲早在振荡前就超标了。

通关标准：

• 会从 $V_{OUT}=EA$ 和 $E=V_{IN}-\beta V_{OUT}$ 两步推出 $A/(1+A\beta )$，并说出 $A\beta \gg 1$ 时增益趋近 $1/\beta$ 的物理意义；
• 能给 RC 低通滤波器画出幅频/相频波特图，记住 −20dB/dec、−3dB、−45° 三个标志点；
• 看到环路增益波特图能立刻判断：0dB 交点处斜率是单段还是双段、相位裕度大概多少、会不会振荡；
• 会用 ${\varphi }_M={\tan }^{-1}(2\zeta )$ 在阻尼比、相位裕度、过冲之间换算（ζ=0.4 → 42°/25% 过冲；ζ=0.78 → 62°/5% 过冲）。

自测：为什么 $A\beta \gg 1$ 时闭环增益由 β 决定反而更精确？

因为 β 由无源电阻网络实现，其精度和温度稳定性远高于开环增益 A（A 受工艺、温度、频率影响巨大）。公式 $A/(1+A\beta )\approx 1/\beta$ 表明 A 的波动被除以巨大的 $(1+A\beta )$ 因子而几乎被抹平——用”不稳定的 A”换来了”稳定的 1/β”。

自测：单极点系统为什么永远不可能振荡？

振荡需要环路在幅值为 1 时相移达到 180°。单极点最多贡献 90° 相移（${\tan }^{-1}$ 从 0° 渐近 90°），即使直流相移为 0，总相移也到不了 180°，分母 $1+A\beta$ 永远不会等于 0，故不可能振荡。

自测：闭环增益水平线与开环增益曲线的交点 X 有什么双重含义？

其一，它是闭环增益与开环增益的”交接点”：交点之前闭环增益水平（β 控制），之后沿开环曲线下降（A 控制）。其二，X 点处 $20\text{Log}(1+A\beta )=3\text{dB}$，解得 $A\beta =1$——即交点频率就是环路增益幅值降为 1 的频率，是测量相位裕度的位置。

自测：一个环路增益函数有 3 个极点，幅频曲线以 −60dB/dec 穿越 0dB，能稳定吗？

非常危险。每个极点累积最多 90° 负相移，三个极点理论上可累积 270°，在 0dB 穿越点之前相移大概率已超过 180°，相位裕度为负，必然振荡。经验规则：−40dB/dec 穿越已属临界，−60dB/dec 穿越基本判死刑，需加补偿（零点）拉平斜率。

自测：规格要求过冲不超过 5%，相位裕度至少要留多少？
