第03章 理想运放方程：虚短虚断推遍一切

这一篇在干嘛？

本章是全书的”引擎室”：先给出理想运放的五个假设，再手把手推导同相放大器、反相放大器、加法器、减法器的核心公式。这些公式贯穿全书——后面每一章的电路分析都建立在它们之上。学会本章，运放电路分析就只剩”套公式 + 算电阻”。

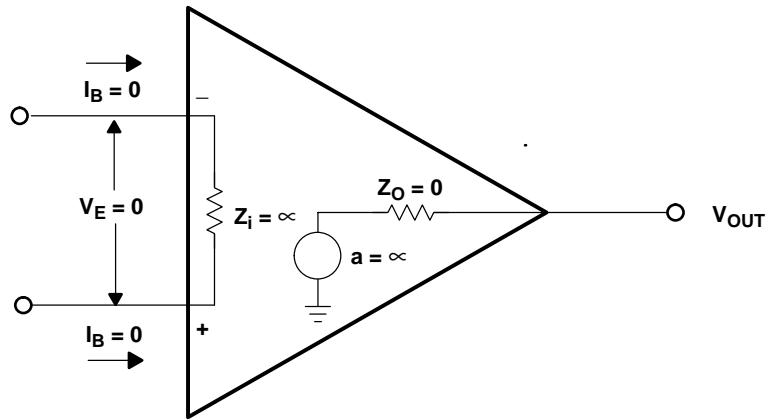

3.1 理想运放的五个假设

世界上不存在理想运放，但现代运放已经足够接近理想，以至于”理想分析”的结果与真实测量几乎一致（尤其在几 kHz 以内的低频段）。运放偏离理想只有两种方式：一是直流参数（如输入失调电压）不为零；二是交流参数（如增益）随频率变化，从直流时的大增益衰减到高频时的小增益。

理想运放的五个假设（后面所有推导的地基）：

1. 输入电流为零：流入运放两个输入引脚的电流 $I_{IN}=0$。这在 FET（场效应管）输入运放中几乎完全成立（输入电流可小于 1 pA）；但在双极型高速运放中可能高达几十 µA，要注意场合。
2. 开环增益无穷大：运放会把输出电压推到任何值，直到满足输入条件。现实中输出接近电源轨时会饱和，但”现实只是给假设划了边界”，并不推翻假设。
3. 两输入端电压差为零：这是增益无穷大的直接推论——增益 = 输出 ÷ 输入差，输出有限而增益无穷大，则输入差必须为零。这就是”虚短（virtual short）“：两个输入端像被一根看不见的导线短接，但并非真导线（没有电流直接穿过）。由此引申：若一个输入端接固定电压（如地），另一个输入端就等于同一个电位（接地的情形称”虚地 virtual ground”）。
4. 输出阻抗为零：理想运放可驱动任意负载而自身不产生压降。多数运放输出阻抗在低电流时只有零点几欧姆，此假设通常成立。
5. 频率响应平坦：增益不随频率变化。只要把运放限制在低频使用，这个假设就是真的。

汇总成表（原书表 3–1）：

参数名称	符号	理想值
输入电流	$I_{IN}$	0
输入失调电压	$V_{OS}$	0
输入阻抗	$Z_{IN}$	∞
输出阻抗	$Z_{OUT}$	0
增益	$a$	∞

名词解释

• 同相输入（+）/ 反相输入（−）：从”+“输入的信号在输出同相位放大；从”−“输入的信号在输出反相放大。
• 失调电压（offset voltage）：实际运放两输入端即使等电压，输出也可能不为零，等效于输入端串了一个小误差电压。理想假设它为 0。
• 虚断：输入电流为零，输入端像”断开”了一样——这就是假设 1 的通俗叫法。虚短 + 虚断 = 运放电路分析的两把万能钥匙。

本章只讨论**电压反馈（VFA）**型运放；电流反馈（CFA）型在第 8 章。

3.2 同相放大器（Noninverting Op Amp）

信号 $V_{IN}$ 接运放的同相输入端（+）。由于输入阻抗无穷大，信号源几乎不费任何力气；由于虚短，反相输入端（−）的电位必须等于 $V_{IN}$。

运放的输出会持续驱动电流流过 $R_F$，直到反相输入端恰好等于 $V_{IN}$ 为止。此时 $V_{IN}$ 正好”落”在 $R_G$ 两端。而 $R_F$ 与 $R_G$ 构成一个以 $V_{OUT}$ 为输入、以 $V_{IN}$ 为输出的分压器——因为虚断（没有电流流进运放输入脚），分压规则合法适用：

$$V_{IN}=V_{OUT}\frac{R_G}{R_G+R_F}\text{\hspace{1em}(3-1)}$$

解出增益：

$$\frac{V_{\text{OUT }}}{V_{\text{IN }}}=\frac{R_{\mathrm{G}}+R_{\mathrm{F}}}{R_{\mathrm{G}}}=1+\frac{R_{\mathrm{F}}}{R_{\mathrm{G}}}\text{\hspace{1em}(3-2)}$$

• $R_F$：反馈电阻（Feedback），从输出接回反相输入端；
• $R_G$：增益设定电阻（Gain resistor），从反相输入端接地；
• 增益恒为正（≥ 1），输入输出同相位，故称”同相”。

白话解释：同相放大器增益 = 1 + 反馈电阻比。增益只由两个电阻的比值决定，与运放自身参数无关——这正是负反馈的魔法：它把不稳定的放大器”锁”进了由稳定电阻定义的增益里。

特例：单位增益缓冲器（unity gain buffer）。当 $R_G$ 远大于 $R_F$（即 $R_F/R_G\Rightarrow 0$）时：

$$V_{\text{OUT}}=1\times V_{\text{IN}}\text{\hspace{1em}(3-3)}$$

增益为 1，电路不起”放大”作用，只做阻抗变换——高阻抗信号源直接接它，输出以零阻抗把信号”转述”出去，防止信号被负载拖垮。实际做缓冲时通常把 $R_G$ 删掉，$R_F$ 也删掉（删 $R_F$ 时必须用导线短接其位置），即输出直接接反相输入端。但部分运放输出直接短接反相输入会自毁，所以很多缓冲电路保留 $R_F$，其作用是限流保护输入端 ESD（静电放电）结构（典型限流 < 1 mA），阻值几乎任意（常用 20 kΩ）。注意：电流反馈放大器中 $R_F$ 绝不能省，它决定稳定性。

设计要点：增益看比值，不看绝对值。$R_F=10\text{ k},R_G=10\text{ k}$ 时增益是 2；$R_F=100\text{ k},R_G=100\text{ k}$ 时增益还是 2。电阻的绝对值决定的是电流消耗、杂散电容影响等”阻抗层面”的事；增益只由 $R_F/R_G$ 比值决定。

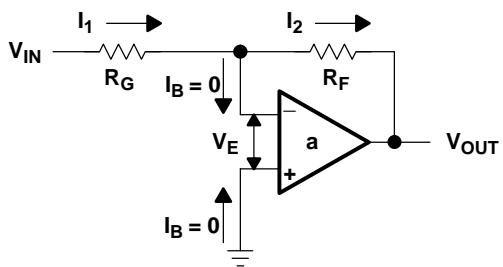

3.3 反相放大器（Inverting Op Amp）

信号 $V_{IN}$ 经 $R_G$ 接反相输入端（−），同相输入端（+）接地。由于虚短，反相输入端电位 = 0 V——但它是被反馈”按”在 0 V 的，不是真接地，所以叫虚地（virtual ground）。

由于虚断，流进运放输入脚的电流为零，于是流过 $R_G$ 的电流必须全部流过 $R_F$。由基尔霍夫定律（KCL）：

$$I_1=\frac{V_{\text{IN}}}{R_G}=-I_2=-\frac{V_{\text{OUT}}}{R_F}\text{\hspace{1em}(3-4)}$$

• $I_1$：从输入经 $R_G$ 流向虚地点的电流；$I_2$：从虚地点经 $R_F$ 流向输出的电流。负号来自电流方向约定（也体现了”反相”）。
• $V_{IN}/R_G$：因为虚地，$R_G$ 两端电压就是 $V_{IN}$；$V_{OUT}/R_F$：$R_F$ 两端电压就是 $V_{OUT}$。

整理得反相放大器增益公式：

$$\frac{V_{\text{OUT}}}{V_{\text{IN}}}=-\frac{R_{\mathrm{F}}}{R_{\mathrm{G}}}\text{\hspace{1em}(3-5)}$$

白话解释：增益 = −（反馈电阻 ÷ 输入电阻）。负号意味着输出信号与输入反相：输入正弦波，输出就是倒过来的正弦波。

两个实用结论：

1. 与同相放大器一样，增益只由 $R_F/R_G$ 比值决定，与运放参数无关。$R_F=10\text{ k},R_G=10\text{ k}$ 时增益为 −1；两者都换成 100 k 时增益仍是 −1。
2. 输入阻抗由 $R_G$ 决定——因为反相输入端被钳在虚地，信号源看到的负载就是 $R_G$。这与同相放大器（输入阻抗无穷大）形成鲜明对比，选型时必须考虑。

3.4 加法器（The Adder）

在反相放大器上多接几路输入，就得到加法器。关键在于：反相输入端是虚地，所以每一路新加的输入都有自己独立的”接地”参考点——新增输入完全不影响已有输入的响应（各通道互不串扰），这是加法器最优雅的性质。

用叠加原理逐路计算（每一路就是一个增益为 $-R_F/R_N$ 的反相放大器）：

$$V_{OUTN}=-\frac{R_F}{R_N}{V}_N\text{\hspace{1em}(3-6)}$$ $$V_{OUT1}=-\frac{R_F}{R_1}{V}_1\text{\hspace{1em}(3-7)}$$ $$V_{OUT2}=-\frac{R_F}{R_2}{V}_2\text{\hspace{1em}(3-8)}$$

代数相加得总输出：

$$V_{OUT}=-\left(\frac{R_F}{R_1}{V}_1+\frac{R_F}{R_2}{V}_2+\cdots +\frac{R_F}{R_N}{V}_N\right)\text{\hspace{1em}(3-9)}$$

白话解释：输出 = 各路输入按”反馈电阻 ÷ 各自输入电阻”加权求和后取反。想让某一路的权重更大，就把那一路的输入电阻取小；取值全相等时就是标准的”求和后反相”。符号含义同前：$R_F$ 为公共反馈电阻，$R_1\dots R_N$ 为各路输入电阻。

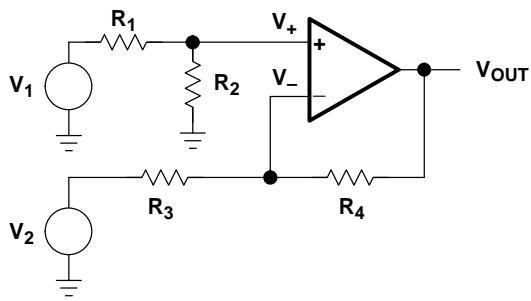

3.5 减法器（差分放大器，The Differential Amplifier）

差分放大器放大的是两个输入信号的差值 $(V_1-V_2)$。推导方法：叠加原理——先把 $V_2$ 置零算一份，再把 $V_1$ 置零算一份，最后相加。

第一步：$V_2$ 置零（只剩 $V_1$）。此时 $V_1$ 经 $R_1$、$R_2$ 分压得到同相端电压 $V_{+}$（虚断保证分压规则合法）：

$$V_{+}=V_1\frac{R_2}{R_1+R_2}\text{\hspace{1em}(3-10)}$$

这份 $V_{+}$ 再被”同相放大器增益公式”（式 3-2）放大：

$$V_{OUT1}=V_{+}\left(G_{+}\right)=V_1\frac{R_2}{R_1+R_2}\left(\frac{R_3+R_4}{R_3}\right)\text{\hspace{1em}(3-11)}$$

• $G_{+}=(R_3+R_4)/R_3$：同相端这一路的增益（对照式 3-2，此处 $R_G\to R_3$、$R_F\to R_4$）。

第二步：$V_1$ 置零（只剩 $V_2$）。此时电路就是标准反相放大器（$R_1\Vert R_2$ 左端接地，不影响）：

$$V_{OUT2}=V_2\left(-\frac{R_4}{R_3}\right)\text{\hspace{1em}(3-12)}$$

第三步：相加：

$$V_{OUT}=V_1\frac{R_2}{R_1+R_2}\left(\frac{R_3+R_4}{R_3}\right)-V_2\frac{R_4}{R_3}\text{\hspace{1em}(3-13)}$$

第四步：取匹配电阻 $R_2=R_4$、$R_1=R_3$，式 3-13 大幅化简：

$$V_{OUT}=\left(V_1-V_2\right)\frac{R_4}{R_3}\text{\hspace{1em}(3-14)}$$

白话解释：输出 = 两个输入之差 × 增益 $R_4/R_3$。差分信号被放大，这是”差分放大器”名字的由来。

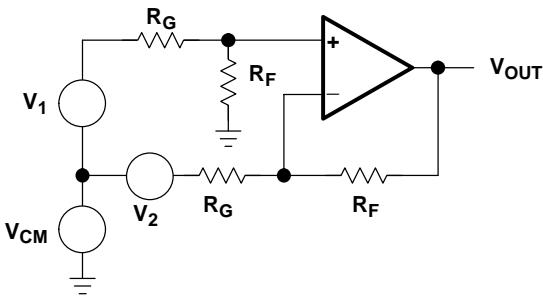

共模抑制——这个电路真正值钱的地方。两个输入端共同拥有的电压成分叫共模信号（common-mode signal）（见图 3–6）：比如两根长线上同时感应到的 50 Hz 工频干扰、或信号里不变的直流偏置。代入式 3-14 可见：当 $V_1=V_2$（纯共模）时 $V_{OUT}=0$——共模成分被完全剔除。因此差分放大器常被用来剥离信号中的直流偏置或串入的共模噪声（典型应用：传感器长线传输、心电信号提取）。

缺点：两路输入阻抗不相等也无法匹配（$V_2$ 路看到 $R_3$，$V_1$ 路看到 $R_1+R_2$），因此高性能场合要用双运放或三运放版本的仪表放大器结构（后续章节）。

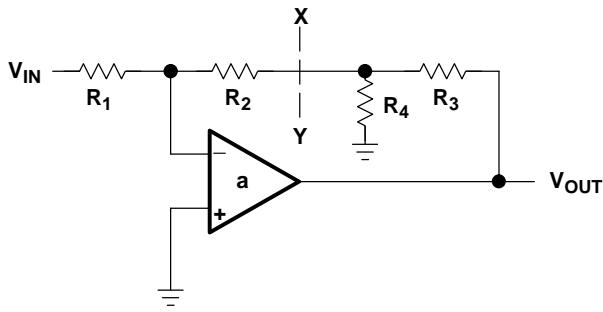

3.6 复杂反馈网络：T 型反馈网络

当反馈回路里放的不是单个电阻而是复杂网络时，简单增益公式失效，需要列节点/回路方程——但只有一个输入电压时叠加原理用不上，这时戴维南定理就成了首选工具。

要解决的问题：有时希望反馈回路里有一条低阻直流通地路径。标准反相放大器做不到：驱动电路定死了输入电阻 $R_G$，增益指标又定死了 $R_F$，两头卡死。在反馈回路插入 T 型网络就多出一个自由度，两项指标都能满足。

推导（戴维南三步法）：在 X–Y 点断开电路，站在端口往 $R_4$ 方向看：

$$V_{TH}=V_{OUT}\frac{R_4}{R_3+R_4}\text{\hspace{1em}(3–15)}$$ $$R_{TH}=R_3\parallel R_4\text{\hspace{1em}(3-16)}$$

用等效电路替换后（见图 3–8），套用反相放大器增益公式（式 3-5）：

$$-\frac{V_{TH}}{V_{IN}}=\frac{R_2+R_{TH}}{R_1}\text{\hspace{1em}(3-17)}$$

代入戴维南等效并整理：

$$-\frac{V_{\text{OUT}}}{V_{\text{IN}}}=\frac{R_2+R_{\text{TH}}}{R_1}\left(\frac{R_3+R_4}{R_4}\right)=\frac{R_2+(R_3\Vert R_4)}{R_1}\left(\frac{R_3+R_4}{R_4}\right)\text{\hspace{1em}(3-18)}$$

代数化简后得到 T 型网络的增益公式：

$$-\frac{V_{\text{OUT}}}{V_{\text{IN}}}=\frac{R_2+R_3+\frac{R_2{R}_3}{R_4}}{R_1}\text{\hspace{1em}(3–19)}$$

白话解释：等效反馈电阻变成了 $R_2+R_3+R_2{R}_3/R_4$——最后一项 $R_2{R}_3/R_4$ 是乘积项，当 $R_4$ 取小值时能贡献巨大的增益，却不需要用超大阻值的反馈电阻。

例题 1（原书数据）：要求设计一个反相放大器：输入电阻 $R_G=10\text{ k}\Omega$、增益 100、反馈电阻不超过 20 kΩ。

• 普通反相放大器做不到：增益 100 需要 $R_F=100\times 10\text{ k}=1000\text{ k}\Omega$，远超 20 kΩ 限制；
• 插入 T 型网络：取 $R_2=R_4=10\text{ k}\Omega$、$R_3=485\text{ k}\Omega$，代入式 3-19： 等效反馈电阻 $=10\text{ k}+485\text{ k}+\frac{10\text{ k}\times 485\text{ k}}{10\text{ k}}=10+485+485=980\text{ k}\Omega$，增益 $\approx 980/10=98\approx 100$，且反馈回路里的直流通路电阻约 20 kΩ，满足规格。

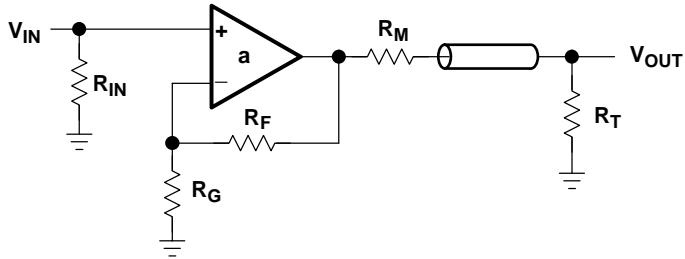

3.7 视频放大器：阻抗匹配的应用

视频信号含高频成分，用 75 Ω 特性阻抗的同轴电缆传输。为防止反射（造成图像畸变和重影），电路的输入输出阻抗必须匹配 75 Ω。

• 输入匹配：同相放大器输入阻抗本来就极高，只需并一个 $R_{IN}=75\Omega$ 到地即可；$R_F$、$R_G$ 取几百欧姆量级，对输入输出阻抗影响很小。
• 输出匹配：运放输出阻抗近零，串一个匹配电阻 $R_M=75\Omega$ 抬高到 75 Ω；下级输入处再放一个端接电阻 $R_T=75\Omega$。
• 增益账要算总账：$R_M$ 与 $R_T$ 构成一个 1/2 分压器（$R_T$ 无额外负载）。所以通常取 $R_F=R_G$，让运放增益为 2，系统总增益 = 2 × 1/2 = 1。放大了又衰减，看似白忙，实则换来了无反射的干净传输。

3.8 电容：让增益随频率变化

电容的阻抗（容抗）为：

$$X_C=\frac{1}{2\pi fC}\text{\hspace{1em}(3-20 前提)}$$

• $f$：频率（Hz）；$C$：电容（法拉 F）；$X_C$：容抗（欧姆 Ω）。

白话解释：频率越低容抗越大——直流（$f=0$）时电容相当于开路；频率越高容抗越小——$f\to \infty$ 时相当于短路。电容与电阻组合会在 $f=1/(2\pi RC)$ 处形成一个转折点（break-point），该频率下增益下降 3 dB。

低通滤波器

电容并联在反馈电阻 $R_F$ 上，增益为：

$$\frac{V_{\text{ OUT }}}{V_{\text{ IN }}}=-\frac{X_{\mathrm{C}}\Vert R_{\mathrm{F}}}{R_{\mathrm{G}}}\text{\hspace{1em}(3-20)}$$

• 极低频：$X_C\Rightarrow \infty$，电容开路，$R_F$ 主导，增益 = $-R_F/R_G$（正常反相放大）；
• 极高频：$X_C\Rightarrow 0$，电容把 $R_F$ 短路，增益趋零；
• 在 $X_C=R_F$ 的转折频率处，增益除以 $\sqrt{2}$（即 −3 dB）——并联复阻抗等于两者矢量之和的一半。

白话解释：低频畅通、高频拦下，这就是”低通”。给放大器限定带宽、滤除高频噪声就用它。

高通滤波器

把电容换到 $R_G$ 上（并联），效果相反：

$$\frac{V_{\text{ OUT }}}{V_{\text{ IN }}}=1+\frac{R_F}{X_C\Vert R_G}\text{\hspace{1em}(3-21)}$$

• 极低频：$X_C\Rightarrow \infty$，$R_G$ 主导，增益 = $1+R_F/R_G$；
• 极高频：$X_C\Rightarrow 0$，$R_G$ 被短路，增益冲到最大。

白话解释：低频被压、高频放行，这就是”高通”，常用来隔直流、只让交流信号通过。

这套”端点极限 + 转折频率”的方法能快速预测电路传递函数的形状；需要更精确的分析，用后续章节的方法。

3.9 本章小结

只要五个假设立得住，运放电路分析就直截了当。而且这些假设正在变成”真”：CMOS 运放的输入电流已低到飞安（fA）量级；激光微调的输入级把失调电压降到几微伏；低频下增益也确实大得足够”无穷”。对不苛求的应用，理想运放正在成为现实。

公式速查表

电路	增益公式	出处
同相放大器	$1+R_F/R_G$	式 3-2
单位增益缓冲	1	式 3-3
反相放大器	$-R_F/R_G$	式 3-5
加法器	$-\sum (R_F/R_N)V_N$	式 3-9
减法器（$R_2=R_4,R_1=R_3$）	$(V_1-V_2)R_4/R_3$	式 3-14
T 型反馈网络	$-(R_2+R_3+R_2{R}_3/R_4)/R_1$	式 3-19
低通滤波器	$-(X_C\Vert R_F)/R_G$	式 3-20
高通滤波器	$1+R_F/(X_C\Vert R_G)$	式 3-21

常见坑：同相端接地≠反相端接地，虚地不是地

三个新手高频翻车点：① 反相放大器的输入阻抗是 $R_G$（虚地把它”吸”住了），不是运放的输入阻抗无穷大——选信号源时若源内阻与 $R_G$ 同量级，增益会算错；② 差分放大器必须严格匹配电阻（$R_2=R_4$、$R_1=R_3$），电阻失配会直接破坏共模抑制，1% 的失配就能让 CMRR 掉到 40 dB 量级；③ 增益只看电阻比，但绝对值不是随便取的——太大带来噪声和杂散电容问题，太小加重运放输出负担。

通关标准：

学完本篇你应该能做到：

1. 不看书写出五个理想运放假设，并用它们解释”虚短""虚断""虚地”；
2. 独立从分压规则推导同相增益公式（式 3-1 → 3-2），从 KCL 推导反相增益公式（式 3-4 → 3-5）；
3. 用叠加原理推出加法器（式 3-9）和减法器（式 3-14）公式，并解释共模抑制的原理；
4. 用戴维南定理化简 T 型反馈网络（式 3-15 → 3-19）；
5. 给定增益和输入阻抗要求，独立算出 $R_F$、$R_G$ 的值。

自测：为什么理想运放两输入端电压差为零？

因为开环增益无穷大而输出电压有限。增益 = 输出 ÷（两输入端电压差），输出有限、增益无穷，则输入差必须趋于零。这就是”虚短”：两端等电位，但没有电流真正流过它们之间。

自测：同相放大器和反相放大器的输入阻抗有何本质区别？

同相放大器输入接同相端，输入阻抗无穷大（虚断），信号源几乎不受负载；反相放大器输入经 $R_G$ 接虚地，输入阻抗就等于 $R_G$。驱动内阻大的信号源应优先选同相结构。

自测：加法器为什么"新增一路输入不影响已有输入"？

因为反相输入端被反馈钳在虚地（0 V），每一路输入电阻的”对面”永远是稳定的 0 V，各路的电流 $V_N/R_N$ 互不干扰地汇入虚地节点。这正是用叠加原理推导式 3-9 的物理基础。

自测：差分放大器为什么能剔除共模噪声？

匹配电阻下（$R_2=R_4$、$R_1=R_3$），输出 = $(V_1-V_2)R_4/R_3$。共模噪声在两输入端等量出现，$V_1=V_2$ 时差值为零、输出为零；只有输入间的差值被放大。代价是电阻必须精密匹配，且两路输入阻抗天生不等。

自测：增益 100、 $R_G=10\text{ k}$、反馈电阻不得超过 20 k，怎么办？

普通反相放大器需要 $R_F=1\text{ M}\Omega$，超标。改用 T 型反馈网络：取 $R_2=R_4=10\text{ k}$、$R_3=485\text{ k}$，由式 3-19 等效反馈电阻 $=R_2+R_3+R_2{R}_3/R_4=980\text{ k}$，增益 ≈ 98 ≈ 100，而反馈回路的直流通路阻值仅约 20 k，两项规格同时满足。

自测：视频放大器里运放增益为 2，系统增益却是 1，为什么？

输出端匹配电阻 $R_M$ 与下级端接电阻 $R_T$（各 75 Ω）构成 1/2 分压器。系统总增益 = 运放增益 × 分压比 = 2 × 1/2 = 1。多出来的放大倍数是为补偿阻抗匹配带来的不可避免衰减，换来的是无反射、无重影的传输。
