第09章 铁氧体与环形器：非互易的魔法

这一章在干嘛？

之前所有章节里的无源器件都是”互易”的——信号从端口 1 到端口 2 和从端口 2 到端口 1 表现完全一样（$S_{ij}=S_{ji}$）。但真实工程里我们需要”单向阀”：隔离器让信号只进不出反射、环形器让信号按固定方向轮转。实现这种非互易性的钥匙，就是本章的主角——磁偏置铁氧体材料。这一章先从电子自旋的微观图像推出铁氧体的磁导率张量，再用法拉第旋转、双折射等效应搭建出隔离器、移相器、回旋器和环形器。

9.1 铁磁材料的基本性质

磁导率张量是怎么来的

铁氧体（ferrite，如钇铁石榴石 YIG）和铁（ferromagnetic）不同：它电阻率高、微波频段仍有强各向异性。它的磁性来自电子自旋产生的磁偶极矩：

$$m=\frac{q\hslash }{2m_e}=9.27\times 10^{-24}\mathrm{A}\cdot {\mathrm{m}}^2$$

白话：每个未配对电子就像一个小磁针。大多数材料里电子自旋成对抵消，而铁氧体里有大量未配对自旋。

自旋磁矩 $\bar{m}$ 与自旋角动量 $\bar{s}$ 方向相反，比值是旋磁比：

$$\gamma =\frac{m}{s}=\frac{q}{m_e}=1.759\times 10^{11}C/kg,\bar{m}=-\gamma \bar{s}$$

现在加一个直流偏置磁场 ${\bar{H}}_0=\hat{z}{H}_0$。磁矩受到力矩 $\bar{T}={\mu }_0\bar{m}\times {\bar{H}}_0$，由”力矩 = 角动量变化率”可以推出磁矩的运动方程：

$$\frac{d\bar{m}}{dt}=-{\mu }_0\gamma \bar{m}\times {\bar{H}}_0$$

这个方程的解非常像陀螺：磁矩并不直接转向 ${\bar{H}}_0$，而是绕着 ${\bar{H}}_0$ 以某个角度不停旋转——这叫进动（precession），进动频率叫拉莫尔频率：

$${\omega }_0={\mu }_0\gamma H_0$$

白话：给个偏场，磁矩就自己”转圈”，转多快只由偏场强度决定。如果没有阻尼，它会永远转下去；现实中阻尼会让它螺旋收拢，最终对齐 ${\bar{H}}_0$。

设单位体积内有 $N$ 个未平衡自旋，总磁化强度 $\bar{M}=N\bar{m}$。偏场越强，对齐的磁矩越多，直到全部对齐——此时材料达到磁饱和，饱和磁化强度记为 $M_s$（典型值 $4\pi M_s=300\sim 5000$ G，高斯是磁学惯用的 CGS 单位）。低于饱和时铁氧体损耗极大，所以实用器件都工作在饱和区。温度升高到居里温度 $T_C$ 时热运动压倒磁场作用，净磁化归零。

小信号下的张量磁导率

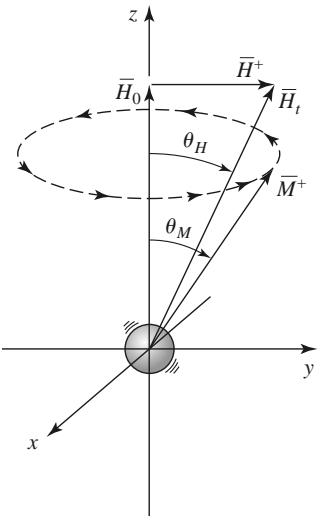

在饱和偏场 ${\bar{H}}_0=\hat{z}{H}_0$ 上叠加一个小的微波场 $\bar{H}$（$|\bar{H}|\ll H_0$），磁矩做”受迫进动”——就像同步电机跟着外场转。忽略二阶小量后，从运动方程可解出 $\bar{M}$ 与 $\bar{H}$ 的线性关系，最终得到 $\bar{B}=[\mu ]\bar{H}$：

$$[\mu ]={\mu }_0\left([U]+[\chi ]\right)=\left[\begin{array}{ccc}\mu & j\kappa & 0\\ -j\kappa & \mu & 0\\ 0& 0& {\mu }_0\end{array}\right](\hat{z}\text{偏置})$$

其中

$$\mu ={\mu }_0\left(1+\frac{{\omega }_0{\omega }_m}{{\omega }_0^2-{\omega }^2}\right),\kappa ={\mu }_0\frac{\omega {\omega }_m}{{\omega }_0^2-{\omega }^2},{\omega }_m={\mu }_0\gamma M_s$$

白话：普通材料里 $\bar{B}$ 和 $\bar{H}$ 同方向成比例；铁氧体里一个 x 方向的 $\bar{H}$ 会同时产生 x 和 y 两个方向的 $\bar{B}$，还带 90° 相位差——这就是”旋磁（gyrotropic）“材料。注意两个要点：

• 磁导率在 $\omega ={\omega }_0$（受迫进动频率 = 自由进动频率）处发散，这叫旋磁共振；
• 翻转偏场方向只改变 $\kappa$ 的符号，$\mu$ 不变——$\kappa$ 是非互易性的全部来源。

圆极化场：为什么”旋向”决定一切

把微波磁场分解成右旋圆极化（RHCP）和左旋圆极化（LHCP）两个分量，事情会变得非常直观：

• 对 RHCP 场 ${\bar{H}}^{+}=H^{+}(\hat{x}-j\hat{y})$，有效磁导率为

$${\mu }^{+}={\mu }_0\left(1+\frac{{\omega }_m}{{\omega }_0-\omega }\right)=\mu +\kappa$$

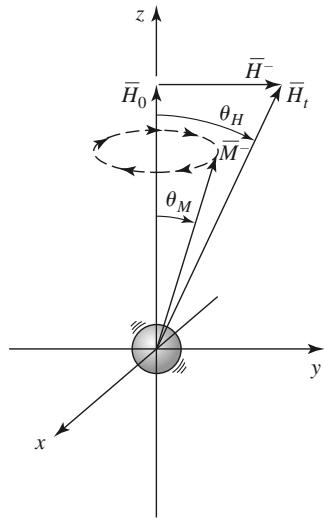

• 对 LHCP 场 ${\bar{H}}^{-}=H^{-}(\hat{x}+j\hat{y})$：

$${\mu }^{-}={\mu }_0\left(1+\frac{{\omega }_m}{{\omega }_0+\omega }\right)=\mu -\kappa$$

白话：偏场给磁矩规定了一个”天然旋转方向”。右旋波的旋转方向恰好和自由进动同向，强耦合（甚至在 ${\omega }_0$ 附近共振）；左旋波逆着进动方向转，弱耦合。同一块材料，对两种旋向表现出两种磁导率——这就是一切非互易器件的物理根基。

损耗与线宽

共振处发散显然不真实。和 LC 谐振电路一样，把共振频率复化即可计损耗：

$${\omega }_0\leftarrow {\omega }_0+j\alpha \omega$$

这样 $\chi$、$\mu$、$\kappa$ 都变成复数，虚部代表损耗。阻尼因子 $\alpha$ 与共振曲线的线宽 $\Delta H$ 直接相关：固定频率扫描偏场 $H_0$，${\chi }_{xx}^{\prime \prime }$ 峰值一半处的宽度就是 $\Delta H$，且

$$\Delta H=\frac{2\alpha \omega }{{\mu }_0\gamma }$$

典型线宽：YIG 小于 100 Oe，普通铁氧体 100–500 Oe，单晶 YIG 可低至 0.3 Oe。注意这是磁损耗，与材料的介电损耗是两回事。

退磁因子：有限尺寸样品的修正

内部场不等于外加场——铁氧体表面边界条件会产生”退磁场”：

$$\bar{H}={\bar{H}}_e-N\bar{M}$$

$N$ 是退磁因子（三个方向之和 $N_x+N_y+N_z=1$），只与样品形状和偏场方向有关：

形状	$N_x$	$N_y$	$N_z$
薄圆盘/薄板（法向偏置）	0	0	1
细棒	1/2	1/2	0
球	1/3	1/3	1/3

把退磁因子代入后，有限样品的旋磁共振频率由 Kittel 方程给出：

$${\omega }_r={\mu }_0\gamma \sqrt{[H_a+(N_x-N_z)M_s][H_a+(N_y-N_z)M_s]}$$

别忽略退磁效应

同样的外加偏场，样品形状不同，内部共振频率可以差很多。薄板法向偏置时内部场被”吃掉”整整一个 $M_s$（$H_0=H_a-M_s$）；设计隔离器时如果直接用外加场算共振点，偏场会差几千奥斯特，器件根本不工作。

永磁体的三个关键参数

隔离器/环形器都需要永久磁铁提供偏场。挑磁铁看三个量：剩磁 $B_r$（磁力强度）、矫顽力 $H_c$（抗退磁能力，越大越不怕振动/温度/外场）、最大磁能积 $(BH{)}_{max}$。钐钴磁体 $H_c$ 高达 7000 Oe，是微波器件的主流选择。

9.2 铁氧体介质中的平面波传播

有了张量磁导率，就可以解麦克斯韦方程组了。两种典型情形各对应一个著名效应。

沿偏场方向传播：法拉第旋转

设 $\hat{z}$ 偏置、波沿 $+z$ 传播。代入张量磁导率后，本征模是两个旋向相反的圆极化波，传播常数不同：

$${\beta }_{\pm }=\omega \sqrt{ϵ(\mu \pm \kappa )}$$

一个线极化波可以分解成等幅的 RHCP + LHCP。两分量速度不同，走一段距离后合成场仍是线极化，但极化方向转了一个角度：

$$\varphi =-\frac{{\beta }_{+}-{\beta }_{-}}{2}z$$

这就是法拉第旋转——当年法拉第在磁化液体中研究光传播时发现的同名现象。

关键的非互易性在这里：$\omega <{\omega }_0$ 时迎着 $+z$ 看极化逆时针转；波反射回来往回走时，旋转方向（相对于传播方向）不变——来回一趟总转角是 $2\varphi$，不会”退回来”。就像螺丝拧进木头再拔出来不会自动倒转。法拉第旋转因此是非互易效应。

例 9.1：一个数字直觉

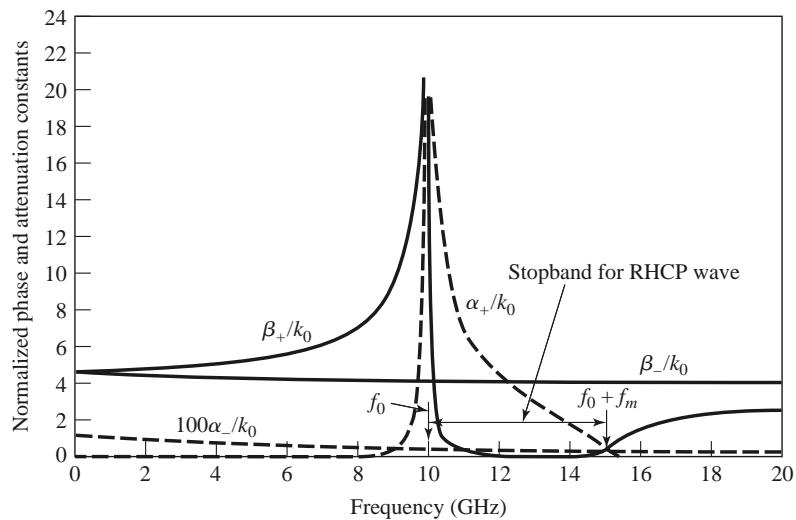

$4\pi M_s=1800$ G、$H_0=3570$ Oe 的铁氧体：拉莫尔频率 $f_0=(2.8MHz/Oe)\times 3570=10$ GHz，$f_m=2.8\times 1800=5.04$ GHz。数值计算可得（见下图）：

• RHCP 波在 $f_0=10$ GHz 附近共振，${\alpha }_{+}$ 出现尖峰；
• LHCP 波没有共振——$\mu -\kappa$ 里的奇点正好抵消；
• 在 $f_0\sim f_0+f_m$（10~15 GHz）区间，$\mu +\kappa <0$，RHCP 波完全被反射（阻带）。

横向偏场传播：双折射

偏场改为 $\hat{x}$ 方向（垂直于传播方向），本征模变成两个线极化波：

• 寻常波（ordinary wave）：$\bar{E}$ 沿 $\hat{y}$（与偏场垂直的横向），${\beta }_o=\omega \sqrt{{\mu }_0ϵ}$——完全不受磁性影响；
• 非寻常波（extraordinary wave）：$\bar{E}$ 沿 $\hat{x}$（偏场方向），${\beta }_e=\omega \sqrt{{\mu }_eϵ}$，其中有效磁导率

$${\mu }_e=\frac{{\mu }^2-{\kappa }^2}{\mu }$$

同一个频率，极化方向不同传播常数就不同——这就是光学里的双折射（方解石看到重影就是它）。更妙的是：${\mu }_e$ 可以是负数！此时 ${\beta }_e$ 变成虚数，x 极化波入射到这块材料上会被全反射。这个负 ${\mu }_e$ 效应后面要用来做场位移隔离器。

9.3 铁氧体加载矩形波导

实际器件大多是波导/传输线里塞铁氧体片。考虑矩形波导中一片 $\hat{y}$ 向偏置的竖直铁氧体片，${\mathrm{TE}}_{m0}$ 模的电场只有 $e_y$ 分量，在各区域满足一维亥姆霍兹方程，边界条件匹配后得到关于 $\beta$ 的超越方程（原书式 9.79）。这里只抓两个要点：

• 方程里出现 $\kappa \beta$ 的奇次项：换偏场方向（$\kappa$ 变号）等效于换传播方向，但解出的 ${\beta }_{+}$、${\beta }_{-}$ 不相等——定量证明了非互易性；
• 对小截面铁氧体（填充因子 $\Delta S/S<0.01$），微扰法给出差分相移近似：

$${\beta }_{+}-{\beta }_{-}\simeq 2k_c\frac{\kappa }{\mu }\frac{\Delta S}{S}\sin 2k_{c}c,k_c=\pi /a$$

以及正/反向衰减常数（含 ${\chi }^{\prime \prime }$ 的微扰式 9.81），这是设计隔离器的工作马。

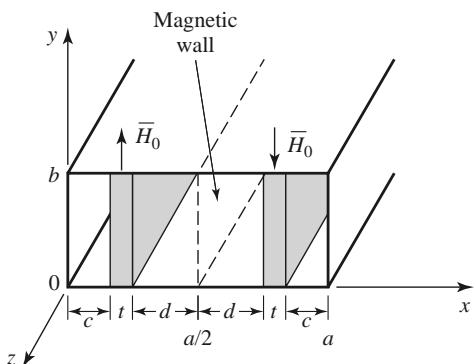

双片对称加载

两片对称放置、偏场等大反号的波导是锁式移相器的模型。由于场对中线 $x=a/2$ 反对称，可以在此放”磁壁”只算一半。分析流程与单片类似，最终超越方程（式 9.84）同样含 $\kappa \beta$ 奇次项——非互易。注意：双片并不等于两倍相移，因为场会高度集中在铁氧体里。

9.4 铁氧体隔离器

隔离器是两端口”单向阀”，理想散射矩阵

$$[S]=\left[\begin{array}{cc}0& 0\\ 1& 0\end{array}\right]$$

两个端口都匹配，但只允许 1→2 传输。$[S]$ 非幺正（有耗）且非对称（非互易）。典型用法：接在大功率源和负载之间，吸收反射波保护源。

谐振式隔离器

思路直接：把铁氧体片放在波导中圆极化磁场点上，并偏置到旋磁共振。正向波的旋向与进动方向相反（弱吸收），反向波旋向相同（强吸收）——反向被吃掉，正向通过。

空波导 ${\mathrm{TE}}_{10}$ 模中 $H_x/H_z=\pm j$（圆极化）的位置为

$$\tan k_{c}x=\pm \frac{k_c}{{\beta }_0}$$

两种实现几何：

• E 面全高片：可用超越方程精确分析，但 $N_x\simeq 1$ 导致内部场无法做到完美圆极化，正向衰减不可能为零；带宽窄（受 $\Delta H$ 限制）；散热差，不适合大功率。加介质加载片可改善前两条。
• H 面部分高度片：$N_x=N_z=0$，边界不扰动射频场，片中心放在圆极化点上就能得到近乎完美的圆极化——正向损耗可做到接近零；且贴着波导壁、散热好，适合大功率。缺点是要用微扰近似分析，且 $\hat{y}$ 向偏置需要更强的外加磁场。

例 9.2：谐振隔离器设计（10 GHz，30 dB 反向隔离）

X 波段波导，铁氧体 $4\pi M_s=1700$ G、$\Delta H=200$ Oe、${ϵ}_r=13$、片厚 0.5 mm：

1. Kittel 方程估出共振偏场约 2820 Oe，数值求解修正为 2840 Oe；

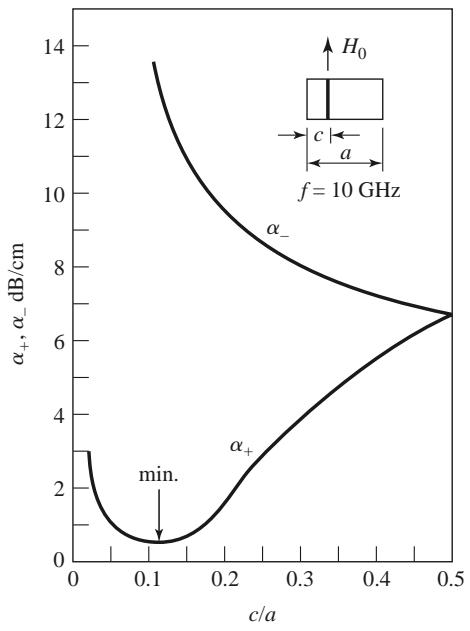

2. 扫描片位置：$c/a=0.125$ 时正向衰减最小，此处反向衰减 ${\alpha }_{-}=12.4$ dB/cm；
3. 片长 $L=30/12.4=2.4$ cm；
4. 反向衰减 ≥27 dB 的带宽不到 2%——谐振式隔离器的典型短板。

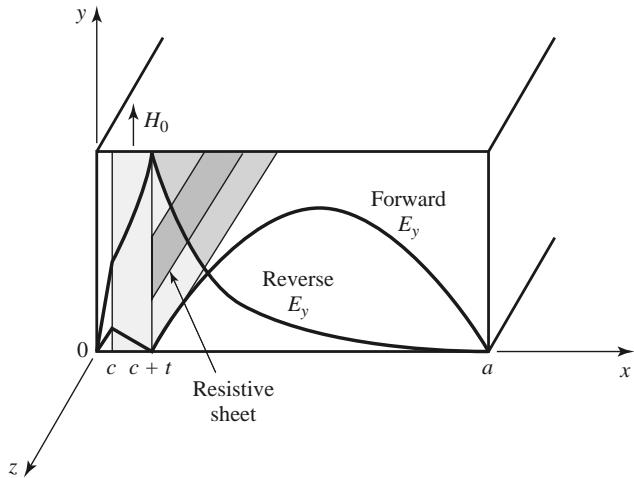

场位移隔离器

更聪明的思路：不用共振，而是利用正反向波电场分布完全不同。适当选择片位置和偏场（令 ${\mu }_e<0$），可以让正向波在铁氧体表面 $x=c+t$ 处电场为零，而反向波在同一位置电场很大。贴一张电阻膜（约 75 Ω/方）：正向波几乎不受影响，反向波被吸收。

• 需要的偏场小得多（工作远离旋磁共振，例 9.3 中仅 1200 Oe）；
• 带宽约 10%，比谐振式宽；
• 紧凑、隔离度高。

设计场位移隔离器的隐藏条件

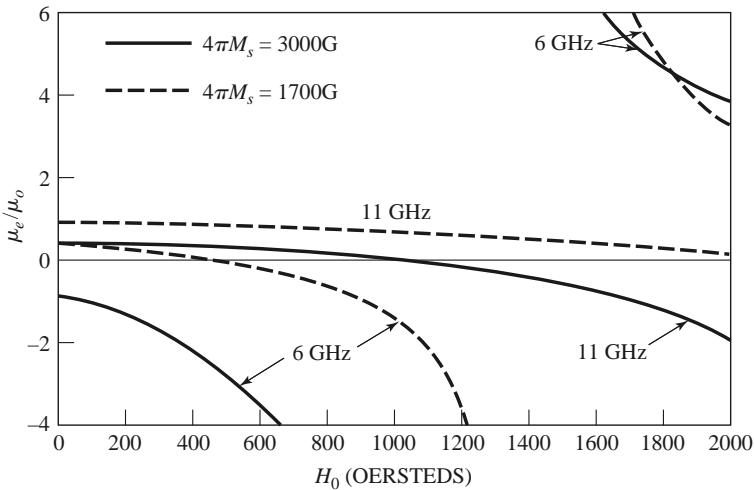

让正向波出现电场零点的前提是 ${\mu }_e<0$——而 ${\mu }_e<0$ 的区间必须出现在旋磁共振之前，且与频率、$M_s$、偏场同时相关。频率越高需要越大 $M_s$ 和越强偏场；若偏场选到共振附近，器件会变成一个发热的谐振器而不是隔离器。

圆极化点是谐振隔离器的灵魂

无论 E 面、H 面还是后面锁式移相器，设计第一步都是找波导里的圆极化点 $\tan k_{c}x=\pm k_c/{\beta }_0$，把铁氧体放上去。H 面片因退磁因子对横向射频场透明，能拿到最纯的圆极化——这是它正向损耗最低的根因。

9.5 铁氧体移相器

移相器通过改变偏场提供可变相移，最重要的应用是相控阵天线——电子控制各单元相位实现波束扫描。

非互易锁式移相器

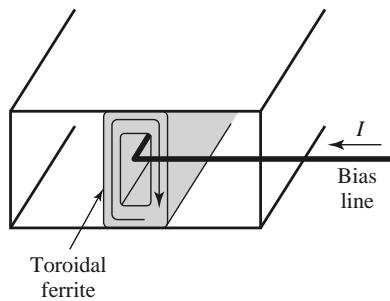

几何：矩形波导中对称放置环形铁氧体磁芯，中间穿一根偏置导线。磁芯两个侧壁的磁化方向相反且都垂直于圆极化面，与波导两侧本来旋向就相反的射频场强耦合。

锁式（latching）操作利用磁滞回线：正向脉冲把磁化锁到 $+M_r$（剩磁态），反向脉冲锁到 $-M_r$。两个状态给出一个数字化的差分相移：

• 剩磁态下 ${\omega }_0=0$，张量元素变为

$$\mu ={\mu }_0,\kappa =-{\mu }_0\frac{{\omega }_m}{\omega }({\omega }_m={\mu }_0\gamma M_r)$$

• 相移量由磁芯长度决定；级联多节（长度递减）可实现 $180°/90°/45°/\dots$ 的二进制相移；
• 最大优点：只需脉冲电流切换状态，不需要持续供电，切换速度几微秒。

品质因数常用”相移/插损”（度/dB）衡量。

例 9.4：剩磁双片移相器设计

10 GHz、X 波导、$4\pi M_r=1786$ G、片间距 1 mm：解得 $\kappa /{\mu }_0=\pm {\omega }_m/\omega =\pm 0.5$；数值求解双片超越方程，最优厚度 $t/a=0.12$（即 2.74 mm）时差分相移达 48°/cm。于是 180° 节长 3.75 cm、90° 节长 1.88 cm。

其他移相器与回旋器

• 法拉第旋转移相器：圆波导 + 四分之一波介质板把线极化变成圆极化，纵向偏置铁氧体棒提供 ${\beta }_{+}z$ 相移（反向波走 ${\beta }_{-}z$）——非互易；改用非互易四分之一波板可做成互易版本。
• Reggia-Spencer 移相器：纵向偏置铁氧体棒居中放置，场紧绑在棒内，短长度即可给出大互易相移，但对频率敏感。

**回旋器（gyrator）**是教科书级的非互易基本单元——两端口、180° 差分相移：

$$[S]=\left[\begin{array}{cc}0& 1\\ -1& 0\end{array}\right]$$

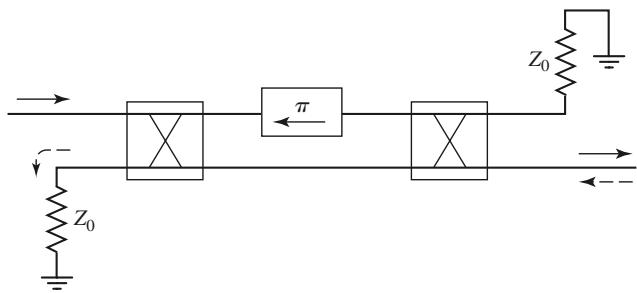

无耗、匹配、非互易。它与互易的功分器/耦合器组合，可以搭出隔离器、环形器的等效电路——比如”回旋器 + 两个 90° 混合桥”就是一个隔离器。

9.6 铁氧体环形器

环形器是三端口器件，理想散射矩阵：

$$[S]=\left[\begin{array}{ccc}0& 0& 1\\ 1& 0& 0\\ 0& 1& 0\end{array}\right]$$

功率 1→2→3→1 轮转，反向不通。第 7 章我们证明过：无耗 + 全匹配的三端口器件必然非互易——环形器就是那个”必然”。翻转偏场极性即可反转环形方向；用电磁铁偏置还能做成锁式单刀双掷开关；把一个端口接匹配负载，环形器就退化成隔离器。

失配环形器的性质

设环形器三重旋转对称、无耗但端口失配，$[S]$ 由 $\Gamma ,\beta ,\alpha$ 三个参数描述。幺正性给出两个约束，当 $|\Gamma |\ll 1$ 时可得

$$[S]\approx \left[\begin{array}{ccc}\Gamma & \Gamma & 1-{\Gamma }^2\\ 1-{\Gamma }^2& \Gamma & \Gamma \\ \Gamma & 1-{\Gamma }^2& \Gamma \end{array}\right]$$

白话：端口回损越差，隔离度就越差（$\beta \simeq \Gamma$）。回损 10 dB 的无耗环形器隔离度只有约 10 dB；回损提到 20 dB，隔离度也跟着到 20 dB。这让”端口匹配”成为环形器指标的生命线。

结环形器

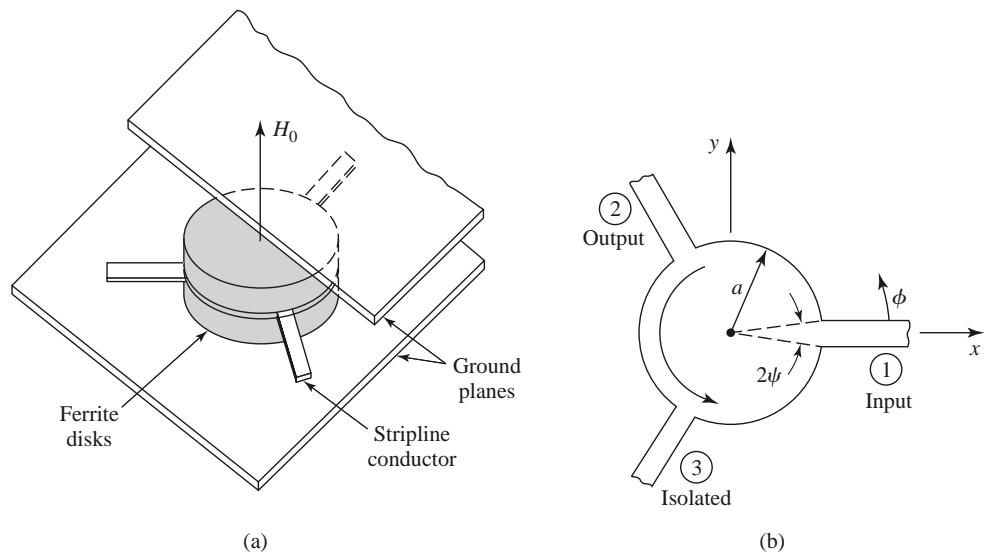

主流实现是带状线结环形器：两片铁氧体圆盘夹在中心导体圆盘和地板之间，三条带状线按 120° 间隔接在中心盘边缘。偏场垂直于地板。

工作原理可看成”模式分裂”：

1. 无偏场时，铁氧体圆盘是一个介质谐振器，最低模对 $\varphi$ 呈 $\cos \varphi$ 分布，谐振于 ${\omega }_0=1.841/(a\sqrt{ϵ{\mu }_0})$（即 $J_1^{\prime }(ka)=0$ 的第一个根）；
2. 加偏场后（$\kappa \ne 0$），这个模式分裂成两个旋向相反的模式 $e^{\pm j\varphi }$，谐振频率一分为二：

$${\omega }_{\pm }\simeq {\omega }_0\left(1\pm 0.418\frac{\kappa }{\mu }\right)$$

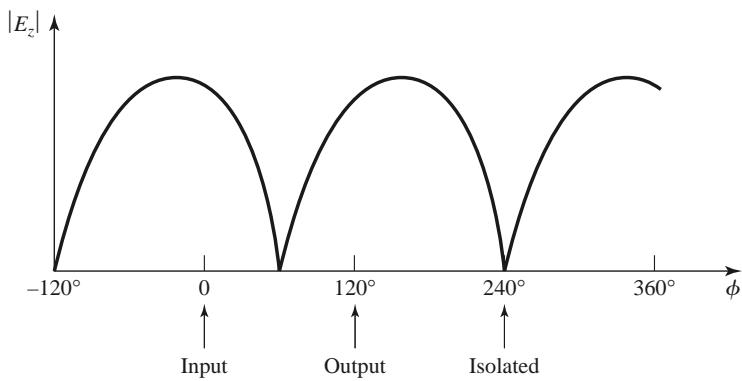

3. 工作频率取在两个分裂频率之间，调节两个模式的振幅与相位，使叠加场在输出端口相加、在隔离端口正好抵消为零。

设计流程：给定频率 → 用 ${\omega }_0$ 公式定圆盘半径 $a$ → 调偏场控制 $\kappa /\mu$，从而按 $Z_w\simeq \mu \sin \psi /(\kappa Y)$ 匹配端口阻抗。基础设计较窄带，加介质加载可以展宽。

铁氧体器件离不开温度与磁路的稳定

$M_s$ 随温度升高而下降，共振频率、$\kappa /\mu$、隔离度全都会漂；偏置磁铁的矫顽力不足时，振动和外部磁场也会让工作点跑偏。大功率应用尤其要关注散热（这正是 H 面几何的优势）。

一句话串起整章

偏场让自旋磁矩定向进动 → 进动方向使右旋/左旋圆极化场感受不同磁导率（$\mu \pm \kappa$）→ 圆极化简并破缺产生法拉第旋转/模式分裂 → 用共振吸收（谐振隔离器）、场分布位移（场位移隔离器）、剩磁两态（锁式移相器）、模式叠加相消（结环形器）做成实用器件。抓住”旋向决定耦合强弱”，本章所有器件都顺理成章。

自测题

自测 5 题（点击展开答案）

1. 为什么翻转铁氧体的偏场方向只改变 $\kappa$ 的符号而不改变 $\mu$？

答案：由 $\mu ={\mu }_0(1+{\omega }_0{\omega }_m/({\omega }_0^2-{\omega }^2))$、$\kappa ={\mu }_0\omega {\omega }_m/({\omega }_0^2-{\omega }^2)$ 可知，反向偏场使 $H_0$、$M_s$ 同时变号，${\omega }_0$、${\omega }_m$ 同号翻转，二者乘积 ${\omega }_0{\omega }_m$ 不变（$\mu$ 不变），而 $\kappa$ 只含单个 ${\omega }_m$，随之变号。非互易性全部藏在 $\kappa$ 里。

2. 法拉第旋转为什么是非互易的？用”来回一趟”的图景解释。

答案：旋转角 $\varphi =-({\beta }_{+}-{\beta }_{-})z/2$ 的方向由偏场决定而与传播方向无关（$\kappa$ 不随传播方向变号）。波从 $z=0$ 到 $L$ 转了 $\varphi$，反射回来又同向再转 $\varphi$，共 $2\varphi$——不像螺丝拧进再退出会”退回”，极化不会反转回去。

3. E 面（全高片）与 H 面（部分高度片）谐振隔离器相比，各自的优缺点是什么？

答案：E 面全高片：可用精确超越方程分析、偏置磁路简单（无退磁因子），但 $N_x\simeq 1$ 使内部场无法完美圆极化，正向损耗不可能为零，带宽窄、散热差。H 面片：$N_x=N_z=0$，退磁因子不扰动横向射频场，放在空波导圆极化点上即可获得完美圆极化，正向损耗近零、贴壁散热好、适合大功率；但只能用微扰近似分析，且 y 向偏置需要更强外加磁场。

4. 无耗三端口环形器回损 20 dB，它的隔离度大约是多少？为什么失配会拉低隔离度？

答案：约 20 dB。由失配环形器幺正条件推导可得隔离系数 $\beta \simeq \Gamma$：端口反射回来的能量在无耗假设下必须分流到别的端口，端口越失配（$|\Gamma |$ 越大），“漏”到隔离端口的功率越多。

5. 结环形器中，无偏场时圆盘谐振于 ${\omega }_0$（$J_1^{\prime }(ka)=0$，$ka=1.841$）。加偏场后发生什么？工作频率怎么选？

答案：单一 $\cos \varphi$ 模分裂为 $e^{+j\varphi }$ 与 $e^{-j\varphi }$ 两个旋向相反的模式，谐振频率 ${\omega }_{\pm }\simeq {\omega }_0(1\pm 0.418\kappa /\mu )$ 一分为二。工作频率取在两个分裂频率之间（近似等于 ${\omega }_0$），调节两模式振幅相位使输出端口同相叠加、隔离端口反相抵消。

参考文献

• Pozar, Microwave Engineering, 4th ed., Chapter 9
• Lax & Button, Microwave Ferrites and Ferrimagnetics, McGraw-Hill, 1962
• Fay & Comstock, “Operation of the Ferrite Junction Circulator,” IEEE Trans. MTT, 1965
