本章在讲什么？（先看这个）

全书最后的技术实验，我们把 FPGA 的能力扩展到声音世界：驱动板载的 ES8388 音频编解码芯片（Audio CODEC），实现音频环回——用音频线把手机/电脑播放的音乐送进开发板的 LINE_IN 接口，ES8388 的 ADC 把模拟声音变成数字信号交给 FPGA，FPGA 原样转回给 ES8388 的 DAC，再从耳机口和喇叭播放出来。

这一章涉及三种接口的协同：IIC（配置芯片寄存器，复用 EEPROM 实验的驱动）、I2S（传输音频数据，本章新学）、PLL 时钟（产生音频主时钟）。它是后续做音频播放器、录音机、语音处理的必经之路。

核心概念拆解

为什么需要专用音频芯片

FPGA 的 IO 只能输出高低电平，无法直接输出保真的模拟声音。Audio CODEC = ADC + DAC + DSP 处理 + 统一接口，专用于把模拟音频和数字音频互相转换。ES8388 是一颗低功耗高品质立体声 CODEC：

• 采样率支持 8kHz~96kHz（本章用 48kHz）；
• 采样位数支持 16/18/20/24 位（本章用 16 位）；
• 两路立体声输入（LIN1/RIN1、LIN2/RIN2）、两路立体声输出（LOUT1/ROUT1、LOUT2/ROUT2）；
• 支持 EQ 均衡器、3D 音效、ALC 自动电平控制（Automatic Level Control）；
• 工作电压低至 1.42V，音量低时自动降压省电。

四组接口一览

1. 输入接口：LIN1/RIN1 与 LIN2/RIN2 两路立体声输入。本开发板上麦克风接 LIN1/RIN1，音频线输入接 LIN2/RIN2；
2. 输出接口：LOUT1/ROUT1 接耳机（PHONE 口），LOUT2/ROUT2 经 MD8002A 功放芯片（最大 3W）驱动板载 8Ω/2W 喇叭。ES8388 内部不带功放，直接接喇叭带不动；
3. 数字音频接口（I2S，5 根线）——驱动开发者的重点关注对象：
4. MCLK：主时钟，由 FPGA 提供，通常 12.288MHz，最高不超过 51.2MHz；
5. SCLK/BCLK：位时钟，数据同步用；
6. LRCK：左右声道对齐时钟（帧时钟），频率就是采样率；
7. ASDOUT：ADC 数据输出（芯片→FPGA）；
8. DSDIN：DAC 数据输入（FPGA→芯片）；
9. 配置接口：SPI 或 IIC。开发板把 CE 引脚固定接地，因此只能用 IIC 模式，器件地址为 7'b0010000（7'h10）。

I2S 总线：音频数据的"交通规则"

I2S（Inter-IC Sound） 是飞利浦制定的电影级音频总线标准。三条关键规则：

1. LRCK 电平选声道：低电平传左声道，高电平传右声道，LRCK 频率=采样率；
2. BCLK 频率公式：BCLK = 2 × 采样率 × 采样位数。例：48kHz × 32 位立体声 → BCLK = 2×48000×32 = 3.072MHz。本章实现方式是 BCLK = 64 × LRCK（48k × 64 = 3.072MHz）；
3. 数据延迟 1 个 BCLK：最高位（MSB）总是出现在 LRCK 变化后的第 2 个 BCLK 上升沿，高位在前。收发双方都按这个约定对齐，这正是 audio_receive/audio_send 两个模块所有"打一拍"操作的依据。

主从模式：主模式下 ES8388 自己产生 SCLK/LRCK；从模式下由 FPGA 提供这两个时钟。本章采用从模式，因为从模式下采样率配置最灵活。从模式下的采样率约束：Single Speed 模式支持 8k~50kHz，MCLK/LRCK 比值可取 256/384/512/768/1024。本章取：

• MCLK = 12.288MHz（PLL 输出）
• LRCK = MCLK / 256 = 48kHz（即采样率）
• BCLK = LRCK × 64 = 3.072MHz

ES8388 寄存器配置要点

ES8388 有 53 个用户可配置寄存器，通过 IIC 写入。本章共配置 29 个寄存器，关键的几步：

1. R0：先写 0x80 软复位，再写 0x00 结束复位；
2. R1：bit3=0 打开模拟电源（=1 则模拟部分掉电，听不到声音）；
3. R2：全部位写 0，让 ADC 和 DAC 都正常工作；
4. R3/R4：分别使能 ADC、DAC 电源和输出通道；
5. R8：bit7=0 设置从模式；
6. R9：MIC 增益（3dB 一档，最大 24dB）；
7. R12/R23：ADC/DAC 的数据格式——wl=011（16 位）+ I2S 格式；
8. R13/R24：Single Speed + MCLK/Fs=256；
9. R26/R27：DAC 音量衰减（调音量就改这里）；
10. R46~R49：耳机音量（PHONE_VOLUME）和喇叭音量（SPEAK_VOLUME），范围 0~33。

程序架构：七模块协同

• 时钟 IP 核（u_clk_wiz_0）：PLL 输出 12.288MHz 作为 MCLK；
• 从机模式信号产生模块（slave_signal_gen）：由 MCLK 分频出 BCLK 和 LRCK：

parameter FREQ_DIV = 11'd256;    // MCLK/LRCK = 256 → 采样率48kHz

// LRCK：MCLK 256 分频（计满 FREQ_DIV/2-1 翻转）
always @(posedge clk or negedge rst_n) begin
    if (lrc_div_cnt == FREQ_DIV[10:1] - 1'b1) begin   // 移位代替除以2
        lrc_div_cnt <= 1'b0;
        aud_lrc <= ~aud_lrc;
    end
    else
        lrc_div_cnt <= lrc_div_cnt + 1'b1;
end

// BCLK：频率是 LRCK 的 64 倍，即 MCLK 4 分频（FREQ_DIV/64）
always @(posedge clk or negedge rst_n) begin
    if (bclk_div_cnt == FREQ_DIV[10:7] - 1'b1) begin  // 256/64=4, 移位代替除法
        bclk_div_cnt <= 1'b0;
        aud_bclk <= ~aud_bclk;
    end
    else
        bclk_div_cnt <= bclk_div_cnt + 1'b1;
end

想改采样率只需改 FREQ_DIV 或 MCLK 频率，非常灵活。

• 音频接收模块（audio_receive）：I2S 串并转换。核心思路：对 LRCK 打一拍取边沿（lrc_edge = aud_lrc ^ aud_lrc_d0），边沿到来时 rx_cnt 归零；每个 BCLK 上升沿把 aud_adcdat 存入 adc_data_t[WL-1-rx_cnt]（MSB 先入）；计到 WL 时把整个寄存器传给 adc_data 并脉冲 rx_done：

assign lrc_edge = aud_lrc ^ aud_lrc_d0;                 // 边沿检测

always @(posedge aud_bclk or negedge rst_n) begin
    if (rx_cnt < WL)
        adc_data_t[WL - 1'd1 - rx_cnt] <= aud_adcdat;   // 串并转换，MSB在前
end

• 音频发送模块（audio_send）：并串转换。与接收模块对称，唯一区别是数据在 BCLK 下降沿输出——这样 ES8388 才能在"LRCK 变化后第 2 个 BCLK 上升沿"正确采样到稳定数据：

always @(negedge aud_bclk or negedge rst_n) begin    // 注意：下降沿！
    if (tx_cnt < WL)
        aud_dacdat <= dac_data_t[WL - 1'd1 - tx_cnt];
    else
        aud_dacdat <= 1'b0;
end

• IIC 配置模块（i2c_reg_cfg）：按顺序把 29 个寄存器值经 i2c_data 发出。三个关键计数器：start_init_cnt（上电延时等待电源稳定）、cnt_delay（复位后延时 800ms 再配其他寄存器——不做这个延时会配置失败！）、init_reg_cnt（寄存器索引）。IIC 时钟设为 250kHz（不超过 400kHz）。
• 音频配置模块（audio_config）：封装 i2c_dri（复用 EEPROM 实验）+ i2c_reg_cfg。器件地址 SLAVE_ADDR=7'h10，BIT_CTRL=0（8 位寄存器地址）。
• 音频控制模块（audio_ctrl）：把配置/接收/发送三个模块再封装，并把接收的 adc_data 直接接到发送端 dac_data——环回就在这一根连线。
• 顶层（audio_loopback）：例化 PLL、slave_signal_gen、audio_ctrl。

下载验证

管脚：aud_bclk=M18、aud_lrc=L20、aud_adcdat=M17、aud_scl=E18、aud_sda=F17、aud_dacdat=G17、aud_mclk=E19。连接：音频线一端接播放设备、另一端接开发板 LINE_IN；耳机接 PHONE 口。下载后用手机播歌，喇叭和耳机应同步播放音乐——环回成功。

图片对照

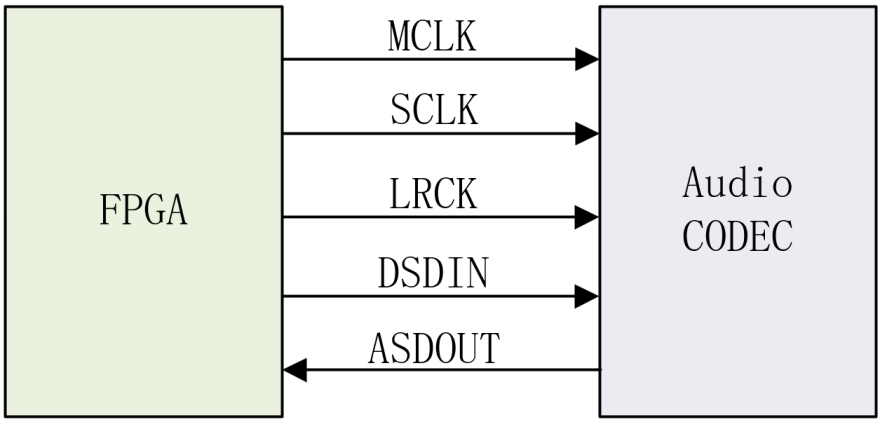

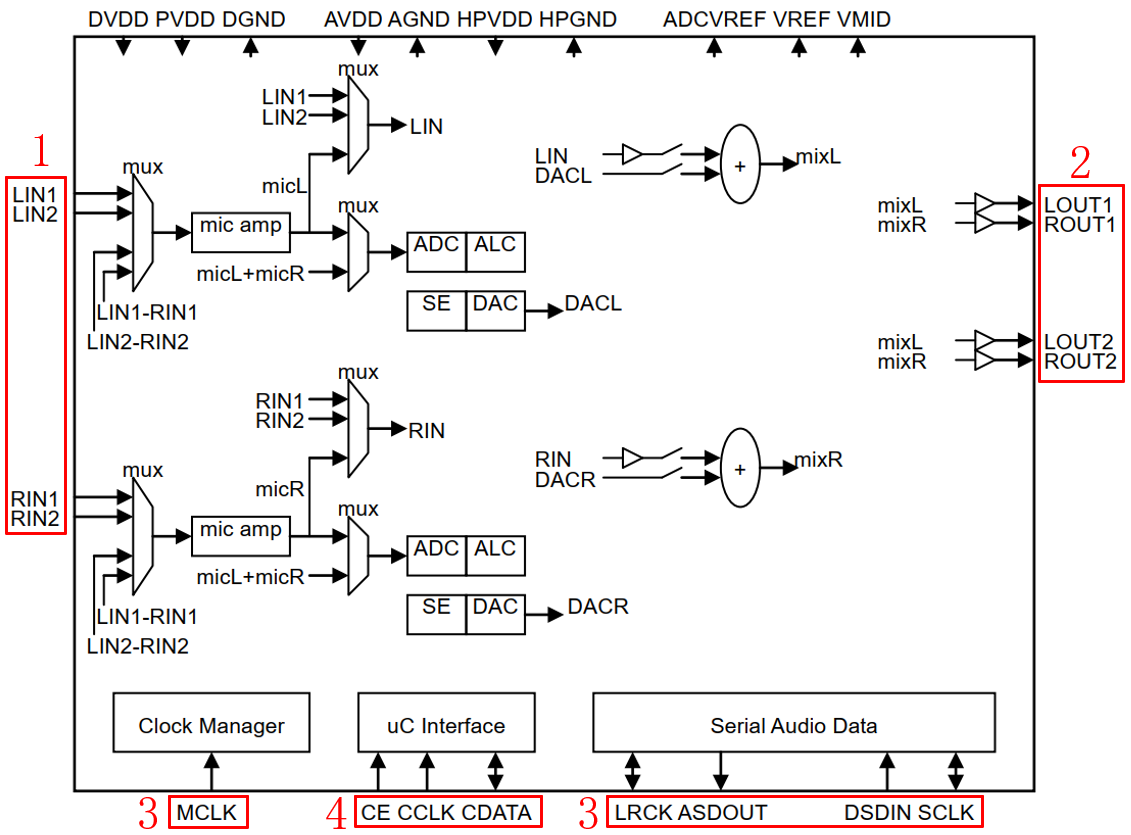

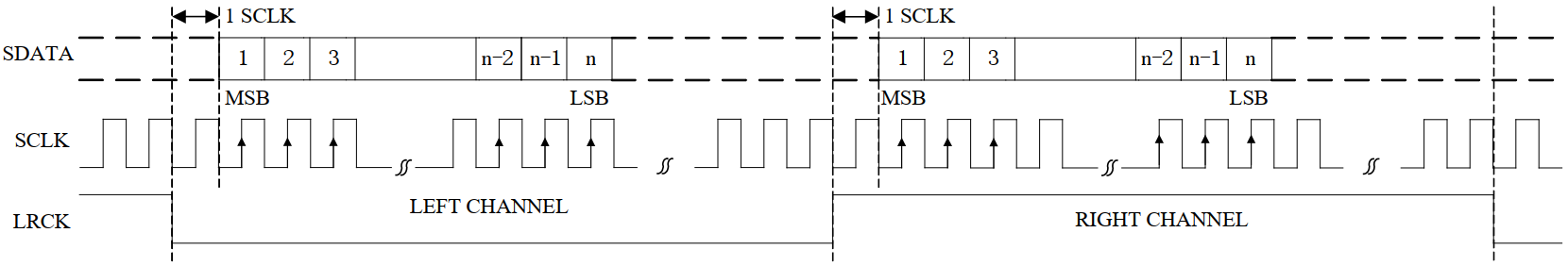

• 芯片原理：图 45.1.1（ES8388 框图）、图 45.1.2（IIC 器件地址）、图 45.1.3（I2S 传输格式）、图 45.1.4/45.1.5（主/从模式示意）、图 45.1.6（从模式采样率表）。

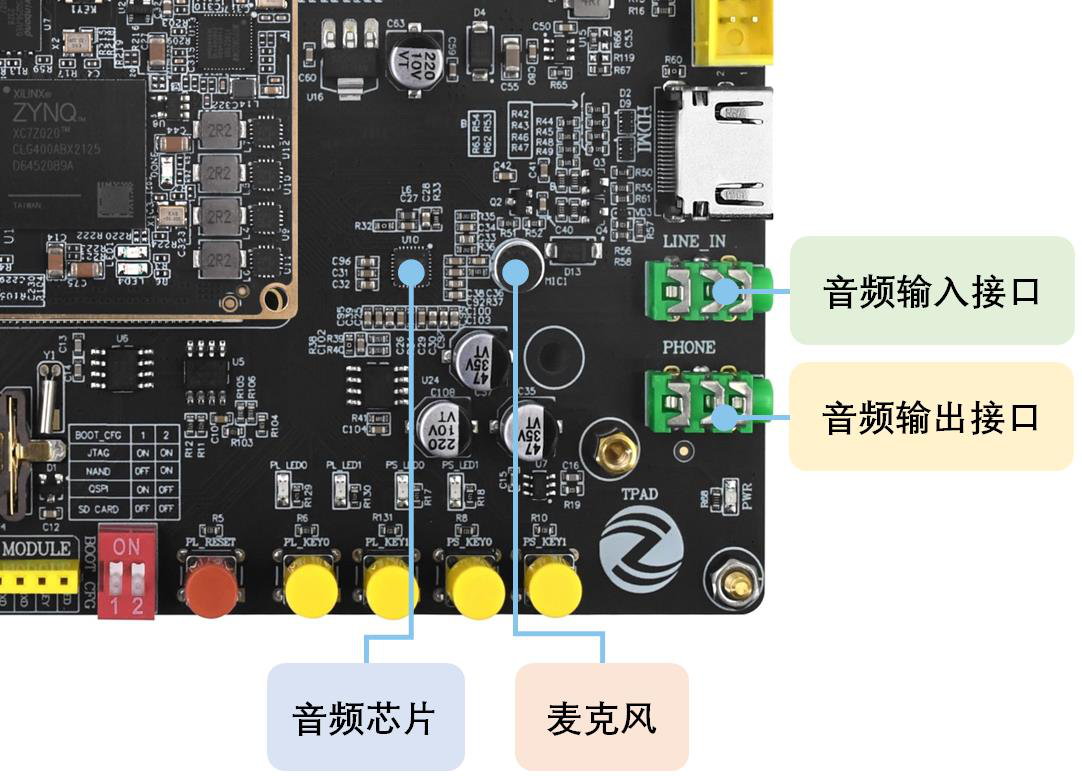

• 硬件：图 45.2.1（硬件实物图）、图 45.2.2（ES8388 接口原理图，注意 MD8002A 功放）。
• 架构：图 45.4.1（系统架构图）、图 45.4.2（整体模块框图）。
• 时钟与信号：图 45.4.3/45.4.4（时钟 IP 及配置）、图 45.4.5（从机信号产生模块）。
• 收发模块：图 45.4.6/45.4.7（接收模块框图与波形）、图 45.4.8（ILA 实测接收波形）、图 45.4.9（串并转换过程）、图 45.4.10/45.4.11（发送模块框图与波形）、图 45.4.12（ILA 实测发送波形）、图 45.4.13（并串转换示意）。
• 配置：图 45.4.14/45.4.15（IIC 配置模块框图与波形）、图 45.4.16/45.4.17（配置开始/结束的实测波形）。
• 封装与顶层：图 45.4.18（音频配置模块）、图 45.4.19（音频控制模块）、图 45.4.20（顶层框图）。

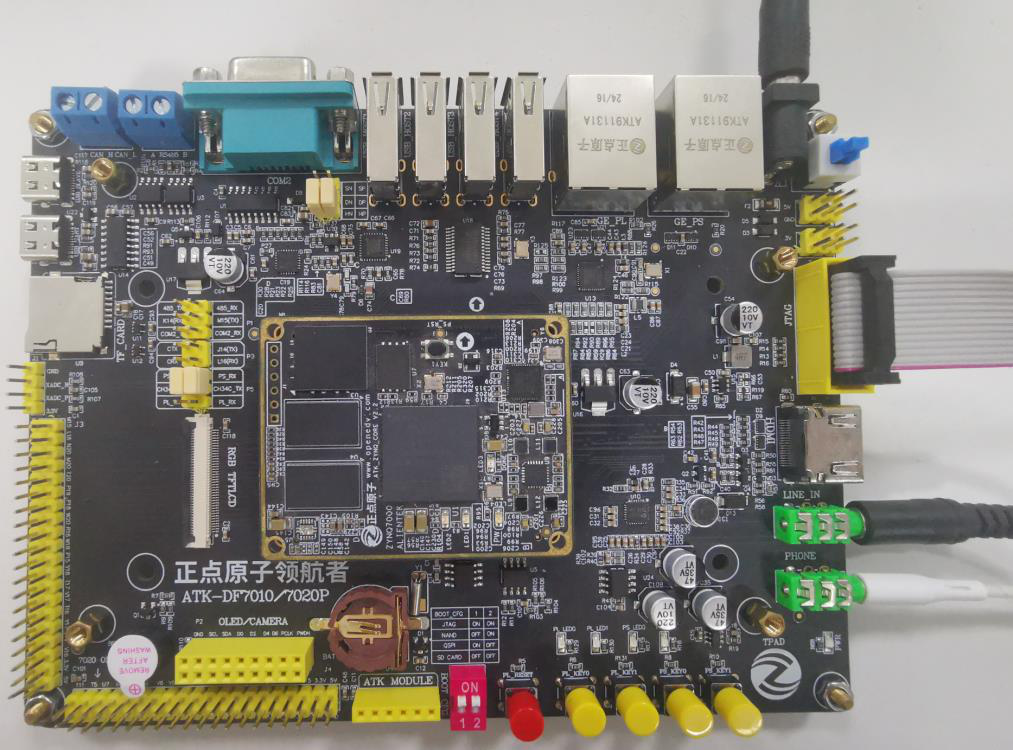

• 上板：图 45.5.1（音频线外观）、图 45.5.2（实物连接图）。

初学者容易踩的坑

1. 跳过复位后的 800ms 延时：ES8388 结束软复位后必须延时（cnt_delay 计到 800_000）再配置其余寄存器，否则部分寄存器写入失败，表现为"无声"或杂音。
2. 发送模块用 BCLK 上升沿输出数据：会导致 ES8388 在第 2 个 BCLK 上升沿采到正在变化的数据。必须用下降沿更新 aud_dacdat。
3. 忘了数据延迟 1 个 BCLK 的约定：收发代码里所有打一拍、取边沿的操作都是为这个约定服务的，删除任何一个边沿检测，声道就会错位或数据错位半个字节。
4. 音量参数超出 0~33 范围：PHONE_VOLUME/SPEAK_VOLUME 越大音量越大，但超范围会写入无效值，音量表现异常。
5. 喇叭不响就以为芯片坏了：先确认喇叭是经 MD8002A 功放驱动（LOUT2/ROUT2），检查 R4 寄存器是否使能了 LOUT2/ROUT2 输出通道。
6. IIC 与 EEPROM 的引脚复用冲突：音频的 IIC 接口与其他 IIC 设备（如 EEPROM）引脚是复用的，调试时要留意是否有其他设备抢总线。
7. 采样率与 MCLK 比值不匹配：改 FREQ_DIV 时必须保证 MCLK/LRCK 的比值落在数据手册允许的集合里（Single Speed 是 256/384/512/768/1024），乱设比值芯片无法锁定时钟。

小结 & 下一步

本章集齐了音频系统的三块拼图：IIC 配置（让芯片按预期工作）、I2S 时序（让数据正确流动）、时钟体系（MCLK/LRCK/BCLK 的分频关系）。核心代码其实只有两个对称的模块——audio_receive 串并转换、audio_send 并串转换，其余都是复用前面实验的积累。"打一拍取边沿 + MSB 先行 + 下降沿发送"这三板斧，适用于一切 I2S 设备驱动。

至此，全书的 45 个实验讲解完毕。回望这一路：从点亮一个 LED 到驱动高速 ADC/DAC、从单字节串口到自定义协议、从拨码开关到音频编解码芯片，你已经拥有了完整的 FPGA 实战技能图谱。下一步可以尝试书中的拓展训练（如把音频字长改成 24 位），或者选一个自己感兴趣的方向深入：图像处理、通信调制、SoC 开发（ARM+FPGA 协同），每一扇门都已经为你打开了。
