第四十四章：基于UART的数据包收发实验
本文对应原书第1145页起，第五篇「实战篇」。
本章在讲什么？（先看这个）
第三十一章的串口通信只能一次收发一个字节，实际系统里我们要传的是"命令+参数"这样的结构化信息。本章在 UART 之上定义了一套数据包协议，实现上位机（串口调试助手）与开发板的"对话式"通信：
- 上位机发送控制包 → 开发板解析执行 → 返回应答包；
- 支持控制 LED、蜂鸣器、呼吸灯，以及查询按键状态；
- 解析出错时返回错误码，上位机可以据此修正重发。
这个"协议收发"模式是所有通信系统（Modbus、蓝牙 AT 指令、网络协议栈）的雏形，学完本章你就能设计自己的应用层协议了。
核心概念拆解
协议格式：五字段数据包
控制类数据包由五部分组成：
| 包头(1B) | 命令(1B) | 数据长度N(1B) | 数据(N字节) | 校验(1B) |
- 包头：固定 8'h55，用于字节流中定位一包的开始；
- 命令：8'h00 控制 LED、8'h01 控制蜂鸣器、8'h02 控制呼吸灯、8'h03 查询按键；
- 数据长度：后面数据字段的字节数；
- 校验和（Checksum）：包头 + 命令 + 数据长度 + 所有数据累加，取低 8 位。
校验和规则举例：点亮 LED0 的包是 55 00 01 01 57——0x55+0x00+0x01+0x01 = 0x57，正好是最后那个校验字节。接收方用同样的累加对比，不一致就判为坏包。
查询类与控制类的区别
控制类包携带控制信息（数据字段），查询类包不带数据，只有 包头+命令+校验 三字节（如查询按键就是 55 03 58）。但查询类的应答包要带数据：开发板返回 55 03 01 数据 校验，数据字节里用 bit4 表示 KEY0、bit0 表示 KEY1（如 8'h10=KEY0 按下、8'h01=KEY1 按下、8'h11=无按键、8'h00=两个都按下）。
错误码与反馈机制
一个可靠的协议必须有"回话"机制。开发板解析出错时返回 包头+错误码+校验：
| 错误码 | 含义 | 应答包 |
|---|---|---|
| 8'hE0 | 包头不是 8'h55 | 55 E0 35 |
| 8'hE1 | 未定义的命令 | 55 E1 36 |
| 8'hE2 | 数据长度为 0 | 55 E2 37 |
| 8'hE3 | 校验和错误 | 55 E3 38 |
解析正确时返回 包头+命令+校验（如控制 LED 正确应答 55 00 55）。发送完成后拉高 packet_tx_done，解析模块才知道"可以开始收下一包了"——这就是包与包之间的握手。
程序架构：六模块流水线
- uart_rx / uart_tx：直接复用串口通信实验的通用模块；
- packet_decode（数据包解析）：核心模块；
- cmd_exe（命令执行）：执行命令控制外设；
- packet_code（数据包封装）：打包应答并逐字节发送；
- 顶层 top_uart_packet 例化以上模块。
数据包解析：六状态机
解析是按字段逐个进行的，天然适合状态机。六个状态：
st_head(6'b00_0001) → st_cmd(00_0010) → st_len(00_0100) → st_data(00_1000) → st_check(01_0000) → st_rx_end(10_0000)
跳转逻辑的关键点：
- st_head：uart_rx_done 有效时判断收到的是不是 8'h55，不是则输出 parse_result=8'hE0 直接跳到 st_rx_end；
- st_cmd：识别四种命令；注意 8'h03（查询命令）没有数据字段，直接跳到 st_check，其余命令进 st_len；
- st_len：收到 8'd0 说明没有数据，报 8'hE2；
- st_data：用 data_cnt 按 data_len 计数收数据，同时把数据累加进 checksum；
- st_check：接收的校验字节与计算的 checksum 相等则输出 parse_done，否则报 8'hE3；
- st_rx_end：等 packet_tx_done 拉高后回到 st_head，开始下一包。
st_check: begin // 校验
if (uart_rx_done) begin
if (checksum == uart_rx_data) begin
skip_en <= 1'b1;
parse_done <= 1'b1; // 校验正确，接收完成
end
else begin
parse_result <= ERR_CHECKSUM; // 校验错误
parse_done <= 1'b1;
end
end
end
解析成功后按命令分发：LED 命令把 rec_data 赋给 led_data（led_data <= {rec_data[4], rec_data[0]}），蜂鸣器取 rec_data[0]，呼吸灯取数据1（开关）和数据2（频率）。
命令执行：cmd_exe 模块
LED 和蜂鸣器就是两行 assign 直连；呼吸灯复用前面实验的 breath_led 模块，只做了两处修改：
- 增加 breath_sw 开关输入，与复位信号相与：
assign rst_n = sys_rst_n & breath_sw;（开关关掉即整模块复位停止）； - 呼吸频率参数化：

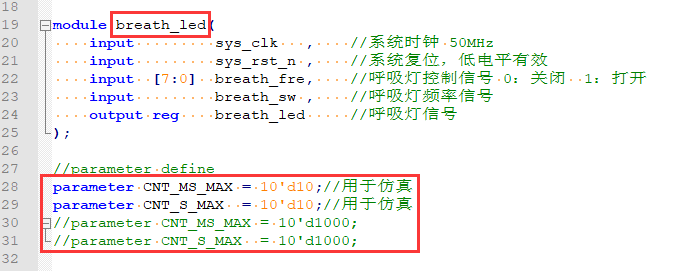

assign cnt_us_max = breath_fre * 25;——breath_fre 单位是秒，换算成每个亮度阶梯的时长（建议设置 1~5 秒效果最佳）。
数据包封装：packet_code 模块
把应答打包成 40 位寄存器 uart_packet_data（最多 5 字节），逐字节发送：
- 包长判断：查询按键的应答是 5 字节，其余是 3 字节；
- 校验和在打包时现算：
uart_packet_data[39:32] <= PACKET_HEAD + parse_cmd + 8'h01 + 按键数据; - 逐字节发送的节拍：检测 uart_tx_busy 的下降沿（neg_tx_busy）表示一个字节发完，data_cnt 加一，直到计满 packet_len 后拉高 packet_tx_done。
assign neg_tx_busy = tx_busy_d1 & (~tx_busy_d0); // 发送忙信号下降沿 = 一字节发完
下载验证

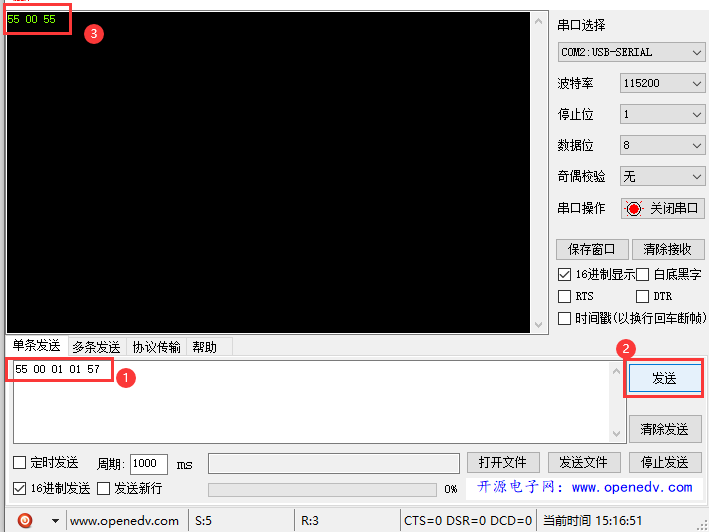

引脚约束：sys_clk=U18、复位=N16、uart_rxd=T19、uart_txd=J15、LED0/1=H15/L15、蜂鸣器=M14、呼吸灯=J16、按键=L14/K16。上板时用跳线帽连接 P5 排针，串口助手设置 115200-8-N-1 并勾选十六进制收发，发送 55 00 01 01 57，应看到 PL_LED0 点亮且收到应答 55 00 55。
图片对照
- 硬件：图 44.2.1（硬件实物图），以及与串口实验共用的 USB 转串口电路图
/images/zynq/ch27/ch27_p0636_00702_65d0dfdb99c93b3b.png。 - 架构：图 44.4.1（系统架构图）、图 44.4.2（系统框图）。
- 解析模块：图 44.4.3（框图）、图 44.4.4（状态跳转图，六个状态怎么转全靠它）、图 44.4.5（解析波形图，以点亮 LED0 的包为例逐步对照）。
- 执行与封装：图 44.4.6（命令执行框图）、图 44.4.7（封装框图）、图 44.4.8（封装模块波形）。
- 仿真：图 44.4.10（控制 LED0 仿真）、图 44.4.11/44.4.12（呼吸灯仿真及代码修改）、图 44.4.13（查询按键）、图 44.4.14（校验错误 8'hE3 的仿真）。
- 上板：图 44.5.1（IO Planning）、图 44.5.2（串口与 P5 跳线帽连接）、图 44.5.3（串口设置）、图 44.5.4（收发结果）。
初学者容易踩的坑
- 校验和忘了累加包头和数据长度：只加数据字节算出的校验必然对不上，规则是"包头+命令+长度+数据全加取低 8 位"。
- 查询命令也去收数据：8'h03 命令后面没有数据字段，状态机必须从 st_cmd 直接跳 st_check，否则会傻等数据导致整包解析卡死。
- 用 ASCII 模式发送：串口助手必须勾选"十六进制发送/接收"，发"55000101 57"字符串是没用的。
- 忘记 packet_tx_done 握手：应答发完不拉高这个信号，解析模块永远停在 st_rx_end，第二包就收不到了。
- 呼吸灯频率参数设为 0：cnt_us_max = breath_fre × 25 = 0 会导致计数条件永假，呼吸灯卡死。协议层面应限制数据2 的值在 1~5。
- 一次发多包：应答机制是"一问一答"，上位机连发多包时开发板逐包应答会互相干扰，调试时先手动单包验证。
小结 & 下一步
本章完成了从"字节通信"到"协议通信"的跨越：五字段包格式、累加校验和、六状态解析状态机、错误码反馈、一问一答握手。packet_decode 的状态机框架可以直接改造成任何二进制协议的解析器。通用模块（uart_rx/uart_tx）的复用、命令执行与协议解析的解耦，也是工程化思维的示范。
下一章是全书最后的技术实验：音频环回。我们将驱动 ES8388 音频编解码芯片，通过 I2S 总线实现"输入什么音乐、输出什么音乐"的实时回放。
