第四十章：双路DA实验

本文对应原书第1054页起，第五篇「实战篇」。

本章在讲什么？（先看这个）

前面章节的 AD/DA 都是 8 位芯片，且一次只能输出一路波形。本章换成正点原子的 ATK_DUAL_HS_DA 模块，板载两颗 3PD5651E 芯片——10 位分辨率、125MSPS 更新率的高速 DAC，实验任务是用 FPGA 同时驱动两路 DAC，输出两路完全相同的正弦波。

这一章的意义在于三点升级：分辨率从 8 位升到 10 位（1024 级）、单路变双路（为后续通信类实验打基础）、波形数据从 256 点 ROM 升级到 1024 点 ROM。整体代码结构与第三十七章高度相似，学习成本不高，重点体会"10 位数据 + 双路并行"带来的细节差异。

核心概念拆解

3PD5651E 芯片特点

3PD5651E 是 10 位高速权电流型 DAC：

  • 数据接口：DB0~DB9 共 10 根数据线 + CLOCK 时钟线；
  • 数据在时钟上升沿锁存（与 AD9708 相同的规矩）；
  • 最大更新速率 125MSPS；
  • 差分电流输出（IOUTA/IOUTB），经运放转成电压输出。

图40.1.3 3PD5651E时序图

因为数据在上升沿锁存，FPGA 侧应在下降沿更新数据（或如 ch37 的做法，用 da_clk = ~clk 让锁存沿与更新沿错开半个周期），保证数据稳定期间被采样。这一点在时序图上要仔细看清楚。

10 位数据的幅度表

ROM 变为 rom_1024x10b：深度 1024、宽度 10 位。波形数据由 WaveToMem 软件生成正弦 COE，幅度范围 0~1023。数据与电压的对应关系：中间值 512 对应 0V，满值 1023 对应正满量程，0 对应负满量程。

图40.1.5 3PD5651E正弦波数据（左）、电压值（右）

硬件连接

模块通过扩展口接开发板（与 ch37 相同的 J3 扩展口体系），两路 DAC 的数据线、时钟线并行引出。

图40.2.1 ATK_DUAL_HS_DA模块实物图

程序架构

系统框图与 ch37 一脉相承：PLL 产生 50MHz/25MHz/25MHz(deg120) 三路时钟，da_wave_send 模块读 ROM 送数据，两路 DAC 共用同一份波形数据和发送逻辑，因此输出两路相同波形。

// da_wave_send 核心逻辑（双路输出同一数据）
reg [9:0]  rom_addr;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        rom_addr <= 10'd0;
    else
        rom_addr <= rom_addr + 1'b1;      // 地址循环递增，遍历1024点正弦表
end
assign da_data1 = rom_data;               // 第一路DAC数据
assign da_data2 = rom_data;               // 第二路DAC数据（同波形）

顶层 hs_dual_da 例化 PLL、rom_1024x10b、da_wave_send。地址位宽从 ch37 的 8 位扩展到 10 位，计满 1024 归零。

图40.4.2 双路高速DA系统框图

验证方法

上板后用示波器分别测量两路 DA 的模拟输出（模块上每路都有测量孔位），应看到两路同频同相的正弦波。也可以把其中一路接到示波器双通道同时观察，验证"双路同波形"的设计目标。

图片对照

  • 芯片资料：图 40.1.1（模块硬件结构图）、图 40.1.2（3PD5651E 内部功能框图）、图 40.1.3（时序图）、图 40.1.4（FPGA 内部时序）、图 40.1.5（正弦波数据与电压对应）。

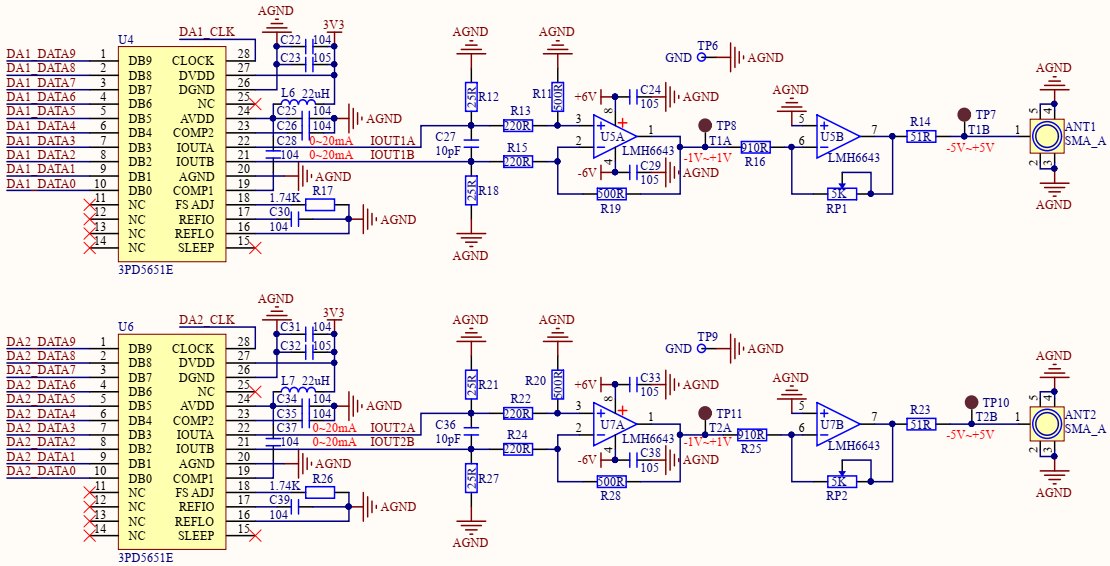

  • 硬件：图 40.2.1（模块实物图）、图 40.2.2（3PD5651E 原理图），以及与 ch37 共用的开发板扩展口图 /images/zynq/ch37/ch37_p0982_00937_db3955cefd0832ae.png。

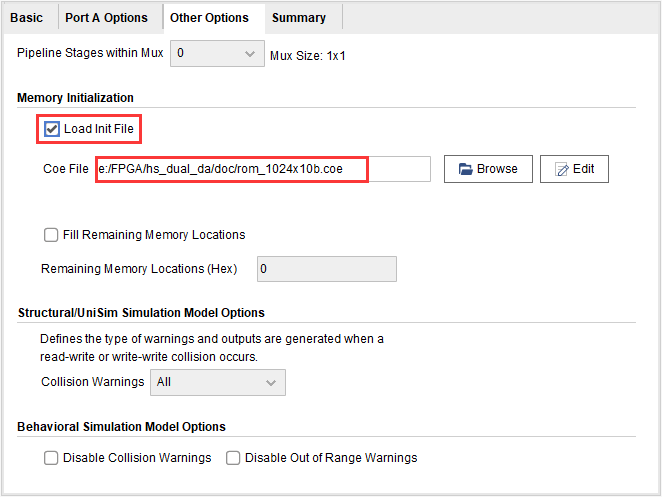

  • IP 配置：图 40.4.3（WaveToMem 设置）、图 40.4.4~40.4.8（Block Memory Generator 与 Clocking Wizard 各选项卡）。
  • 设计与仿真：图 40.4.9（da_wave_send 框图）、图 40.4.10（端口波形）、图 40.4.11（模块仿真）、图 40.4.12（总体仿真波形）。
  • 上板：图 40.5.1（实物连接图）、图 40.5.2（DA 模拟电压测量孔位）、图 40.5.3（示波器显示界面）。

初学者容易踩的坑

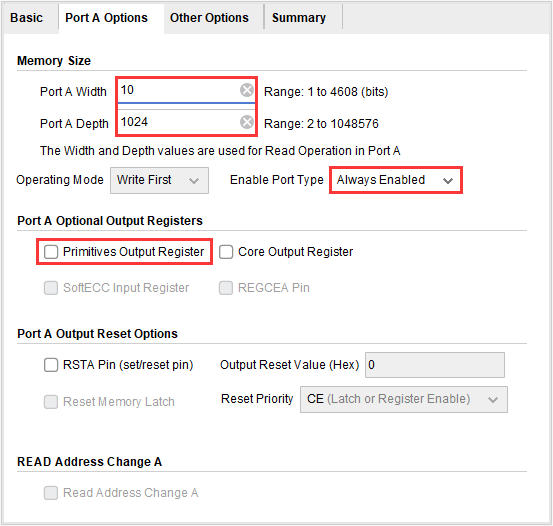

  1. ROM 数据位宽仍是 8 位：从 ch37 工程复制过来忘了改，10 位芯片只能收到 8 位数据，输出幅度直接损失 3/4。Block Memory Generator 的宽度必须设为 10。
  2. 地址位宽没有跟着扩到 10 位：8 位地址计满 256 就回卷，正弦波只输出了前 1/4 段就重复，波形严重畸变。
  3. 锁存沿弄反：3PD5651E 在时钟上升沿锁存数据，若 FPGA 恰好在同一沿更新数据，会出现建立时间不足。继续沿用 da_clk = ~clk 的错半周期方法最稳妥。
  4. 两路数据接反或只接一路：模块上两路 DA 的数据线是独立引脚，例化时 da_data1/da_data2 都要连，漏接一路会以为"双路"没生效。
  5. 幅度表范围写错：10 位的满幅是 1023 而不是 255，WaveToMem 生成 COE 时参数 A 要对应调整，否则输出幅度减半。
  6. 示波器探头打到 1X 档导致带宽不足：高频正弦波用 1X 档看起来会"发圆"，应使用 10X 档并校准补偿。

小结 & 下一步

本章完成三个升级：8→10 位分辨率、单路→双路输出、256→1024 点波形表。代码上几乎只是"位宽加宽 + 数据复制两份"，但正是这种通用化设计，让同一套 da_wave_send 架构能支撑不同规格的 DAC。下一章把镜头转向另一侧：用双路高速 ADC（3PA1030，10 位 50MSPS）采集外部信号发生器输入的两路波形。
