第三十九章：DDS信号发生器实验
本文对应原书第1021页起，第五篇「实战篇」。
本章在讲什么？（先看这个）
第三十七章的波形发生器有个明显局限：想换波形就得重新生成 ROM 初始化文件重新烧写，想调频率只能改 FREQ_ADJ 参数重新编译。本章用 DDS（Direct Digital Synthesis，直接数字频率合成） 架构彻底解决这个问题：一个工程里装好正弦波、方波、三角波、锯齿波四种波形，通过两个按键就能随时切换波形种类和输出频率，最高输出 1MHz 正弦波。
DDS 是信号发生器、软件无线电、通信调制解调的核心技术，学会本章的"相位累加器 + 相位调制器 + ROM 查表"三件套，就掌握了它的全部精髓。
核心概念拆解
DDS 的三段式结构
- 相位累加器：每个时钟周期把频率控制字（本设计即 FREQ_ADJ 类似的步进值）累加一次，累加器溢出即代表一个完整波形周期。累加得越快，输出频率越高。
- 相位调制器：把累加器高位作为 ROM 地址，相当于把"相位"翻译成"波形表里的位置"。本设计用累加值的高位 + 波形选择信号组合寻址。
- ROM（幅度表）：存波形数据，按相位查出一个幅度值送 DAC。
输出频率公式：fo = 时钟频率 × 频率控制字 / 2^N（N 是相位累加器位宽）。控制字越小频率越低、分辨率越细。
MatLab 生成四种波形的 COE 文件
本设计的 ROM 一共存 400 个点、每点 8 位，按顺序拼接四种波形各 100 点：
| 地址区间 | 波形 |
|---|---|
| 0~99 | 正弦波 |
| 100~199 | 方波 |
| 200~299 | 三角波 |
| 300~399 | 锯齿波 |
生成参数：Fs=100（每波形 100 点）、N=100、幅度 A=2^7（128）、ADC=2^7-1。书上给出了四段 MatLab 脚本，以正弦波为例：
Fs = 100; N = 100; A = 2^7; ADC = 2^7 - 1;
t = 0 : 2*pi/Fs : 2*pi;
sin_data = sin(t);
sin_data = round(sin_data * A);
plot(sin_data);
fid = fopen('sin.coe','w');
fprintf(fid,'memory_initialization_radix = 10;\n');
fprintf(fid,'memory_initialization_vector =\n');
for i = 1 : N
if (i == N)
fprintf(fid,'%d;',sin_data(i)); % 最后一个数加分号
else
fprintf(fid,'%d,',sin_data(i)); % 其余加逗号
end
if mod(i,10) == 0 && i ~= N
fprintf(fid,'\n');
end
end
fclose(fid);
四个 COE 的数据首尾拼接后再导入 Block Memory Generator，生成 rom_400x8b（深度 400、宽 8 位）。
时钟规划：为什么要 100MHz
PLL 输出三路时钟：clk_100m（驱动 DA 发送）、clk_25m、clk_25m_deg120（ILA 采样）。用 100MHz 的原因很直接：输出 1MHz 的波形时，一个周期只有 1000ns，要在这 1000ns 里把 100 个点全部发出去，每个点只有 10ns，恰好对应 100MHz——用 25MHz 时钟只能输出 250KHz。
按键控制：波形切换 + 频率切换
两个按键接到 DA 发送模块（dds 版 da_wave_send）：
- L14（key_wave）：切换波形种类，wave_select 是 2 位寄存器，0~3对应正弦/方波/三角/锯齿；
- K16（key_freq）：切换频率档位，freq_select 也是 2 位寄存器。
按键都需要消抖 + 下降沿检测：
assign key_wave_filter_neg = (~key_wave_filter_d0) & key_wave_filter_d1; // 下降沿
频率控制参数 FREQ_ADJ0 与输出频率的对应关系（实测）：0→1MHz、1→500KHz、3→250KHz、7→125KHz。规律是每加一档频率减半，即分频系数变成 (FREQ_ADJ0+1)×2 倍量级。波形切换时 ROM 地址直接跳到对应区段（0/100/200/300 起点）。
顶层与验证
顶层 dds 例化 PLL、ROM IP、da_wave_send、ILA。DA 部分与 ch37 相同（AD9708，da_clk = ~clk 锁存技巧）。仿真时重点看 wave_select/freq_select 切换瞬间 rom_addr 区间和输出数据的变化；上板后用示波器分别观察四种波形，再按频率键验证 1MHz→125KHz 的切换。
图片对照

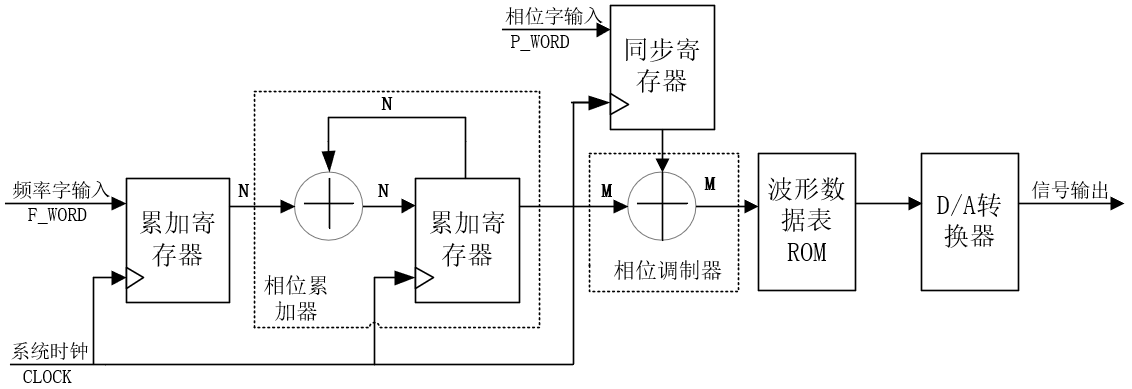

- 原理：图 39.1.1（DDS 基本结构）、图 39.1.2（相位-幅度变换原理）、图 39.1.3（信号流程）。

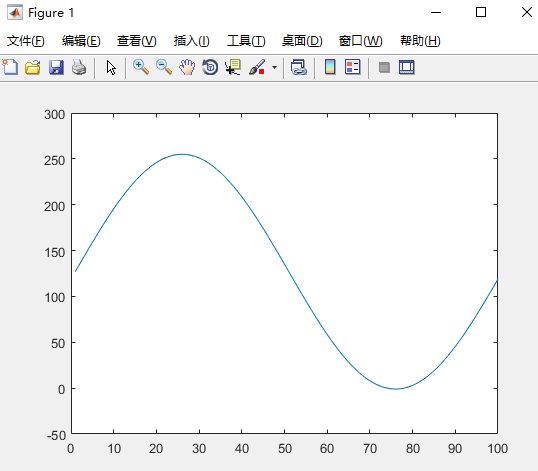

- MatLab 波形：图 39.4.3~39.4.6 依次是正弦、方波、三角、锯齿的生成波形，图 39.4.7/39.4.8 是 COE 文件的查看与编辑。
- IP 配置：图 39.4.9~39.4.13 是 Block Memory Generator 与 Clocking Wizard 的配置选项卡。
- 模块框图与波形：图 39.4.14（da_wave_send 框图）、图 39.4.15/39.4.16（按键控制波形/频率的端口波形）。
- 仿真：图 39.4.17~39.4.24 是频率/种类切换的分步仿真，图 39.4.25 是总体仿真波形。

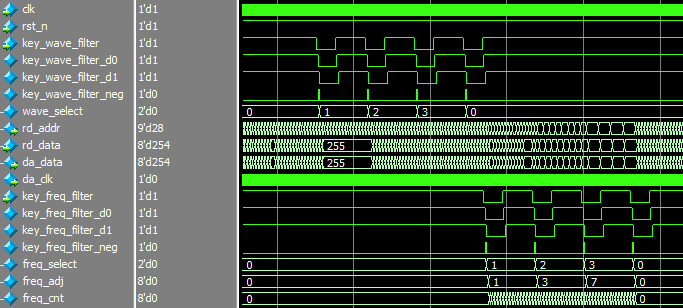

- 上板：图 39.5.1 实物连接，图 39.5.4~39.5.8 是四种波形的示波器实测与频率切换图。
注：本工程中还有 4 张图（扩展口与原理图）与第三十七章相同，可回看 ch37 的对应图片：
/images/zynq/ch37/ch37_p0982_00937_db3955cefd0832ae.png（开发板扩展口）、ch37_p0992_00940、ch37_p0992_00941、ch37_p0993_00942（AD/DA 原理图部分）。
初学者容易踩的坑
- COE 文件格式写错：第一行必须是
memory_initialization_radix = 10;，数据之间逗号、结尾分号，多一个少一个 ROM 都无法初始化。 - 四种波形数据拼接顺序搞混：正确顺序是正弦(0~99)→方波(100~199)→三角(200~299)→锯齿(300~399)。顺序错了，按键切出来的波形对不上号。
- 用 25MHz 时钟追求 1MHz 输出：25MHz下每周期只有 25 个点，波形严重失真。1MHz 输出必须用 100MHz 时钟。
- 按键没有做消抖和下降沿检测：机械按键抖动会导致一次按键切换好几档波形。
(~d0)&d1的下降沿取法不能省。 - ROM 深度写成 256：上一章的 ROM 是 256 点，本章是 400 点，Block Memory Generator 配置时深度要改成 400，否则波形缺段。
- 忘了波形切换是按 100 点跳地址：切换波形时 rom_addr 应直接置为 0/100/200/300，如果只是简单加减会跨波形区间输出"杂交"波形。
小结 & 下一步
DDS 的三段式结构（相位累加器→相位调制→ROM 查表）是本章的全部核心。配合 MatLab 造表、100MHz 高速时钟、按键消抖与档位切换，我们做出了一个功能完整的信号发生器。频率分辨率与最高频率取决于累加器位宽和时钟频率，这是 DDS 设计中永恒的权衡。
下一步进入第四十章：把单路 DA 升级成双路高速 DA，用 10 位的 3PD5651E 同时输出两路波形。
