第二十四章 单端口RAM IP核实验
对应《正点原子 ZYNQ FPGA 开发指南》第二十四章（约 P560~P579），本章无外部硬件参与，实验结果通过 ILA 在线调试观察。
本章在讲什么？（先看这个）
前面的实验里，我们存数据用的都是寄存器（reg）。寄存器快，但数量有限——想存几千上万个数据，寄存器资源根本扛不住。FPGA 里专门为此准备了块存储资源 BRAM（Block RAM），是厂商在逻辑资源之外加入的专用 RAM 硬块，速度快、容量大，构成数字电路体系的四大件之一（查找表、寄存器、组合逻辑、静态RAM）。
本章学习 Vivado 里调用 BRAM 的入口：Block Memory Generator IP 核（BMG）。任务是把它配置成一个单端口 RAM（深度 32、位宽 8bit），写模块往里写 0~31 共 32 个数，再读出来比对，仿真确认后用 ILA 上板验证。
本章是存储器三部曲的第一部（单端口 RAM → 伪双端口 RAM → FIFO），BMG 的配置套路学一遍，后面两章就是换选项而已。
核心概念拆解
24.1 RAM 简介

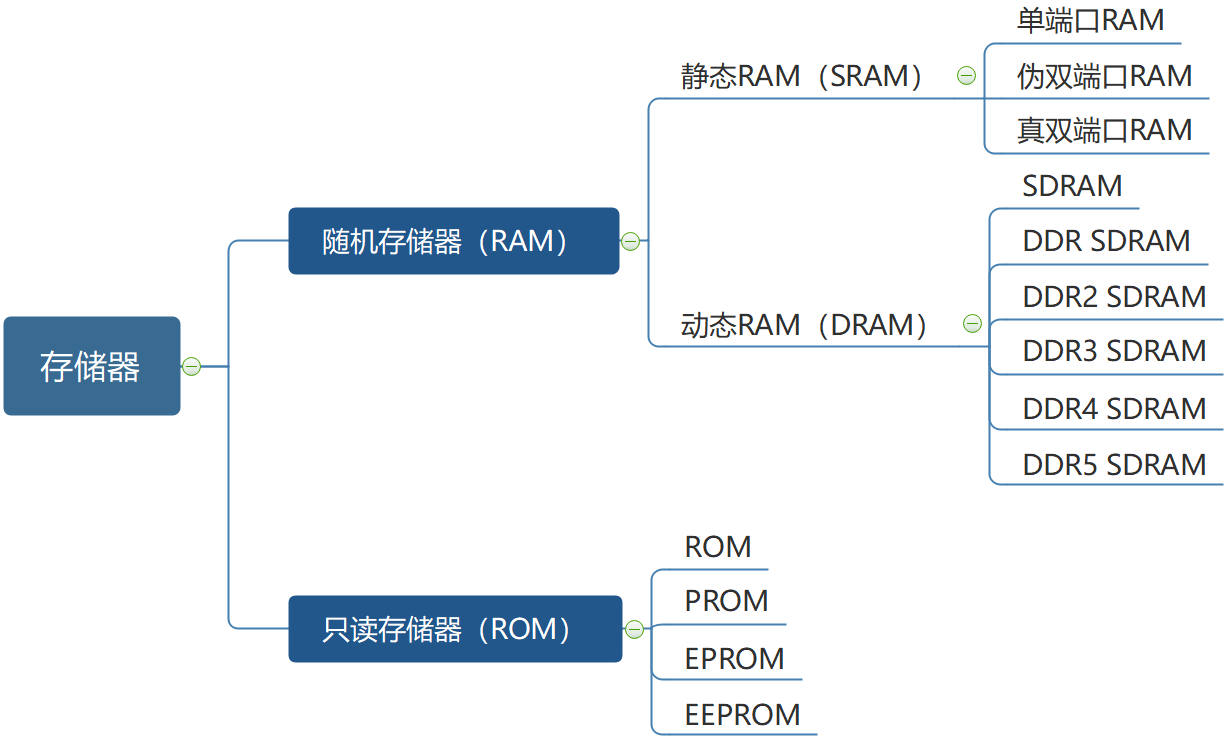

先看存储器的家谱：存储器分随机存储器（RAM）和只读存储器（ROM）。RAM 又分静态 RAM（有电就保数据，不需要刷新）和动态 RAM（需要周期性刷新，典型如 SDRAM/DDR）。本章的 BRAM 属于静态 RAM。
静态 RAM 按端口分三种，这个表格值得背下来：
| RAM类型 | 特性 | 适用场景 |
|---|---|---|
| 单端口 RAM（SP RAM） | 只有一组数据/地址总线，读写共用一个端口 | 上电配置一次的参数表 |
| 伪双端口 RAM（SDP RAM） | A 端口只写、B 端口只读，读写可同时进行 | FIFO |
| 真双端口 RAM（TDP RAM） | A/B 两个端口都能读、都能写 | 需要两个独立写入口的场合（如统计模块） |
有个反直觉的知识点：7 系列器件内部的 BRAM 硬块本身全部是真双端口 RAM，BMG IP 核只是把它"裁剪"配置成单端口或伪双端口来用——下一章我们会看到这一点。
BMG 配置成单端口 RAM 后的接口框图如下。核心信号就六个：写数据 DINA、地址 ADDRA、写使能 WEA（高写低读）、端口使能 ENA、时钟 CLKA、读数据 DOUTA。
24.2 硬件设计
本章只用系统时钟和复位按键，没有新硬件。
24.3 实验任务
将 BMG IP 核配置成单端口 RAM 并读写，仿真观察波形，下载后用 ILA 验证读写结果。
24.4 程序设计
整体模块设计
系统由三部分组成：顶层 ip_1port_ram + RAM IP 核（blk_mem_gen_0）+ 读写控制模块 ram_rw。RAM 是纯内部存储，不需要对外输出引脚，所以顶层只有时钟和复位两个输入。
RAM IP 核配置

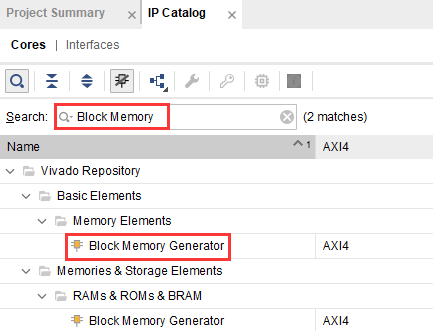

IP Catalog 搜 "Block Memory"，双击 Block Memory Generator：
Basic 选项卡：
- Interface Type：选 Native。AXI4 接口一般只在和处理器交互数据时（如 ZYNQ 的 PS/PL 交互）才用；
- Memory Type：选 Single Port RAM（另有伪双端口/真双端口 RAM 和 ROM 可选）；
- Write Enable（字节写使能）、Algorithm Options 保持默认。

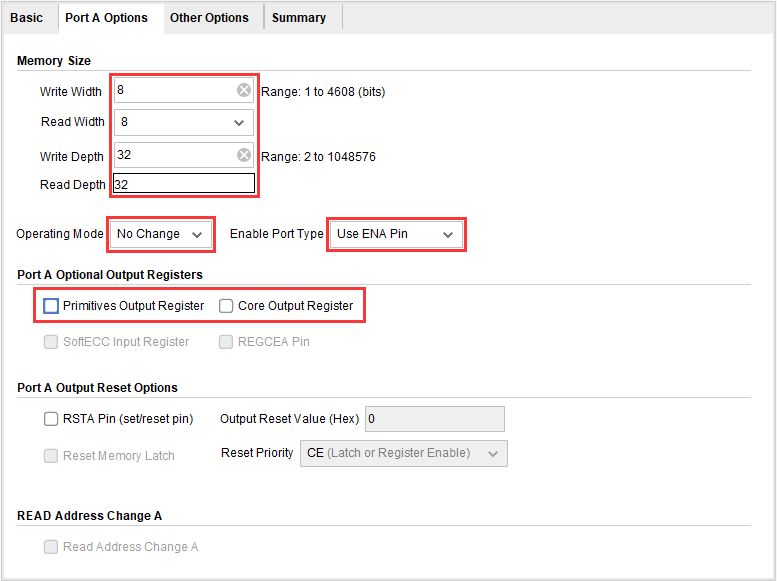

Port A Options 选项卡（重点）：
- Write Width = 8、Read Width = 8（读写位宽通常一致；若不同，只支持 1:1、1:2、1:4 等固定倍数比）；
- Write Depth = 32，地址范围 0~31（注意位宽×深度不要超过器件 BRAM 总量）；
- Operating Mode：选 No Change（不变模式）——三种模式的区别见下文时序图；
- Enable Port Type 保持 Use ENA pin；
- 建议取消勾选 Primitives Output Register（Primitives/Core Output Register 都是给输出加一级寄存器来改善时序的，代价是读数据多延迟一拍；取消后当前周期给地址、下一周期就能读到数据）。

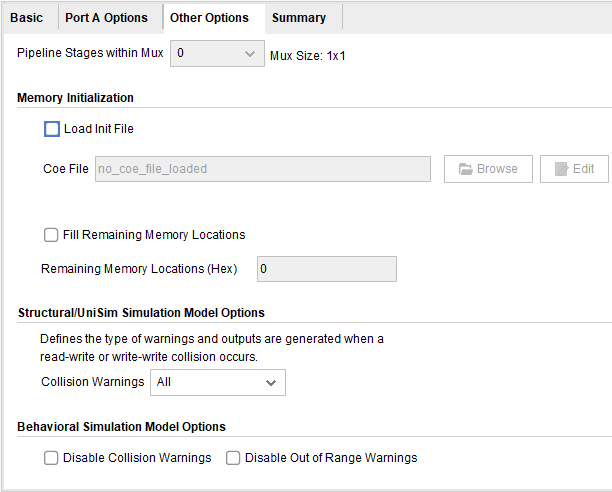

Other Options（初始化 .coe 文件等）和 Summary 保持默认，OK → Generate。之后 Design Runs 里同样能看到 blk_mem_gen_0_synth_1 在做 OOC 独立综合。
三种操作模式的时序图
这是本章最重要的原理知识。WEA=1 时既在写、也涉及读数据线 DOUT 上输出什么，三种模式的答案不同：
写优先（Write First）：写入新数据后，把刚写入的数据送到 DOUT 上。即写地址 bb 时，DOUT 输出的就是新写入的 "1111"。

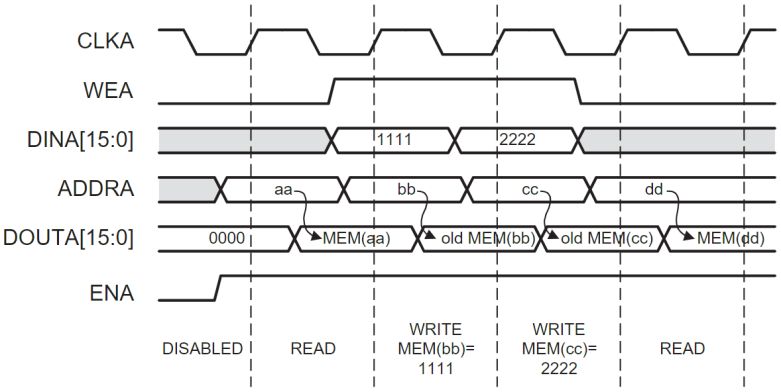

读优先（Read First）：写操作时先把该地址的旧数据送到 DOUT，再写入新数据。即写地址 bb 时，DOUT 输出的是写入前的旧值。

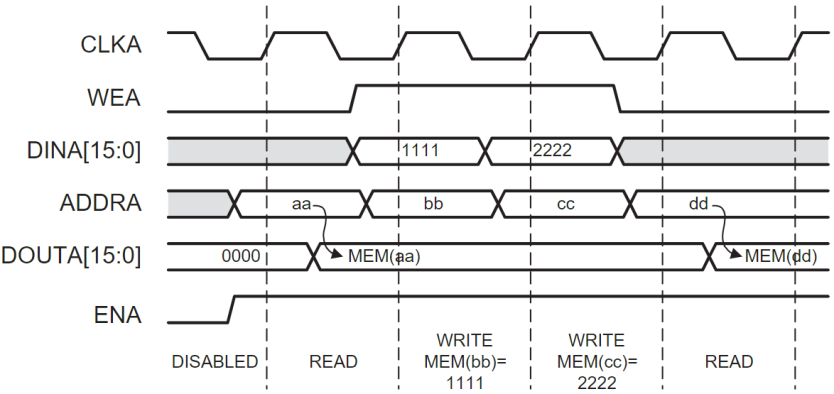

不变（No Change）：写操作期间 DOUT 保持不变（维持最后一次读操作的数据），读写彻底分开。
不管哪种模式，读数据都比地址晚一个时钟周期输出——这是同步 RAM 的基本时序，写读出逻辑时时刻要记着。
RAM 读写模块设计
ram_rw 模块负责产生 RAM 需要的全部控制信号。设计思路：计数器 rw_cnt 循环计 0~63，0~31 时拉高 ram_we 写数据（写数据和地址都从 0 累加到 31），32~63 时拉低 ram_we 读数据（地址继续 0~31 循环）。
先画波形图确认设计：ram_en 复位后恒为高；读写地址在 0~31 循环；读数据比地址晚一拍出现，读切写的瞬间保持最后一次读出的值。
module ram_rw(
input clk , //时钟信号
input rst_n , //复位信号，低电平有效
output reg ram_en , //ram 使能信号
output ram_we , //ram 读写选择
output reg [4:0] ram_addr , //ram 读写地址
output reg [7:0] ram_wr_data , //ram 写数据
input [7:0] ram_rd_data //ram 读数据
);
//reg define
reg [5:0] rw_cnt ; //读写控制计数器
//------------------------------------------------
//rw_cnt 计数范围在0~31,写入数据;32~63 时,读出数据
assign ram_we = (rw_cnt <= 6'd31 && ram_en == 1'b1) ? 1'b1 : 1'b0;
//控制RAM 使能信号
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
ram_en <= 1'b0;
else
ram_en <= 1'b1;
end
//读写控制计数器,计数器范围0~63
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
rw_cnt <= 6'b0;
else if(rw_cnt == 6'd63 && ram_en)
rw_cnt <= 6'b0;
else if(ram_en)
rw_cnt <= rw_cnt + 6'd1;
else
rw_cnt <= 6'b0;
end
//读写地址信号 范围：0~31
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
ram_addr <= 5'b0;
else if(ram_addr == 5'd31 && ram_en)
ram_addr <= 5'b0;
else if (ram_en)
ram_addr <= ram_addr + 5'd1;
else
ram_addr <= 5'b0;
end
//在WE 拉高期间产生RAM 写数据,变化范围是0~31
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
ram_wr_data <= 8'b0;
else if(ram_wr_data < 8'd31 && ram_we)
ram_wr_data <= ram_wr_data + 8'd1;
else
ram_wr_data <= 8'b0 ;
end
//ILA 在线调试
ila_0 u_ila_0 (
.clk(clk), // input wire clk
.probe0(ram_en), // input wire [0:0] probe0
.probe1(ram_we), // input wire [0:0] probe1
.probe2(ram_addr), // input wire [4:0] probe2
.probe3(ram_wr_data), // input wire [7:0] probe3
.probe4(ram_rd_data) // input wire [7:0] probe4
);
endmodule
顶层模块设计
顶层就是把 IP 核和读写模块拉通连线：
module ip_1port_ram(
input sys_clk , //系统时钟
input sys_rst_n //系统复位，低电平有效
);
//wire define
wire ram_en ; //RAM 使能
wire ram_we ; //RAM 读写使能信号,高电平写入,低电平读出
wire [4:0] ram_addr ; //RAM 读写地址
wire [7:0] ram_wr_data ; //RAM 写数据
wire [7:0] ram_rd_data ; //RAM 读数据
//------------------------------------------------
//ram 读写模块
ram_rw u_ram_rw(
.clk (sys_clk ),
.rst_n (sys_rst_n ),
//RAM
.ram_en (ram_en ),
.ram_we (ram_we ),
.ram_addr (ram_addr ),
.ram_wr_data (ram_wr_data ),
.ram_rd_data (ram_rd_data )
);
//ram ip 核
blk_mem_gen_0 blk_mem_gen_0 (
.clka (sys_clk ), // input wire clka
.ena (ram_en ), // input wire ena
.wea (ram_we ), // input wire [0 : 0] wea
.addra (ram_addr ), // input wire [4 : 0] addra
.dina (ram_wr_data ), // input wire [7 : 0] dina
.douta (ram_rd_data ) // output wire [7 : 0] douta
);
endmodule
24.5 仿真验证与下载验证
TB 只需时钟和复位两个激励（与流水灯实验相同套路）。仿真波形验证了不变模式的特性：写操作期间读数据线保持不变；写阶段地址和数据同步从 0 累加到 31；读阶段给出地址的下一拍，ram_rd_data 输出 0、1、2……31，与写入值完全一致。
下载验证：本章顶层没有对外输出，引脚只需约束时钟和复位（sys_clk=U18，sys_rst_n=N16，LVCMOS33，外加 create_clock -period 20.000 时序约束）。ILA 已实例化在 ram_rw 模块中，上板后在 Hardware Manager 里触发采集：写操作波形显示地址/数据同步累加，读操作波形显示读出数据滞后地址一拍且数值 0~31 全部正确——与仿真结果一致，实验验证成功。
初学者容易踩的坑
- 读数据晚一拍是常态不是 bug。同步 RAM 给出地址后要等下一个时钟上升沿数据才出现在 DOUT 上。很多人在 ILA 里看到"地址 0 读出的数据是上一个值"就以为 IP 核坏了，其实把波形对齐一拍看就完全正确。
- Output Register 的取舍要想清楚。勾选 Primitives/Core Output Register 能改善时序、提高频率，但读延迟变成两拍。如果你照抄"下一拍出数据"的经验去写状态机，时序就错位了。学习阶段建议不勾。
- Operating Mode 不是随便选的。写优先模式写操作会把新数据冒到读数据线上，读优先模式会把旧数据冒出来——如果你的下游逻辑假设"写的时候读数据不动"，就必须选 No Change，否则会读到意外数据。
- 深度和位宽量力而行。Write Depth × Write Width 超过器件 BRAM 总量会直接报错；地址位宽要根据深度算好（深度 32 → 地址 5bit），位宽给小了地址会截断、给大了浪费资源。
- 读写位宽不同时只有固定倍数比可用（1:1、1:2、1:4、1:8、2:1、4:1、8:1、16:1），其它比例 Vivado 不接受。
- RAM 没有输出引脚不代表不用做引脚约束检查。顶层只有时钟和复位两个 IO，XDC 里仍要写 create_clock 时序约束——少了它，时序分析没有基准，综合结果不可信。
小结 & 下一步
本章完成了存储器三部曲的第一部：弄清了静态 RAM 三种端口形态的区别，掌握了 BMG IP 核配置单端口 RAM 的关键选项（Native 接口、Memory Type、位宽/深度、Operating Mode、输出寄存器），并通过仿真和 ILA 验证了"写 0~31 再读出 0~31"的完整流程。ram_rw 这种"计数器切换读写状态"的测试结构还会在后面两章反复出现。
下一步进入第二十五章：伪双端口 RAM 实验——写端口和读端口分开、读写可以同时进行，还会引出读写冲突等重要概念。
