第二十三章 PLL IP核实验

对应《正点原子 ZYNQ FPGA 开发指南》第二十三章（约 P518~P558），本章无外部硬件参与，输出时钟通过 J3 扩展口引出，用示波器测量验证。

本章在讲什么？（先看这个）

前 22 章里，FPGA 内所有逻辑都跑在同一个 50MHz 系统时钟上。但真实工程里经常需要别的频率：SDRAM 要 100MHz，VGA 要 25MHz，有时还要求两个时钟之间有固定的相位关系。这些时钟没法用 Verilog 代码"写"出来——计数器分频只能得到占空比难看、抖动大的低速时钟，倍频更是完全做不到。能干这活的是芯片里的硬件资源：锁相环（PLL）。

本章做三件事：

理解 PLL 的工作原理（分频、倍频、相位偏移是怎么实现的）；
通过 Clocking Wizard 配置一个 PLL IP 核，输出 100MHz、100MHz（偏移180°）、50MHz、25MHz 四路时钟；
学习 Vivado 自带仿真器的用法，以及如何和 Modelsim 联合仿真（这是带 IP 核工程仿真的必修课）。

核心概念拆解

23.1 PLL IP 核简介

锁相环是个闭环反馈系统。 它由三个部件串成环：鉴频鉴相器（PFD）比较两个时钟的频率/相位差 → 环路滤波器（LF）把误差信号滤平滑 → 压控振荡器（VCO）根据电压输出振荡信号，再送回 PFD 继续比较。只要两个频率不等，环路就一直调整，直到"锁住"为止——这就是名字的由来。

图23.1.1 PLL工作原理图

如果觉得抽象，可以用开车类比：道路方向是参考时钟，行驶方向是输出时钟，人眼是 PFD（负责发现偏差），大脑是 LF（负责判断怎么修正），方向盘是 VCO（负责执行修正）。反复"发现偏差→修正→再发现"，最终车走的方向就和路一致了。

图23.1.2 行为类比图

分频：在 PFD 前面插一个前置分频器，参考时钟先除以 N 再比较，环路就把输出频率锁定到 ref_clk/N。

倍频：在反馈路径上插一个后置分频器，输出时钟除以 M 后再去比较，环路就把输出锁定到 ref_clk×M。

图23.1.3 PLL分频原理图

图23.1.4 PLL倍频原理图

几个必须记住的点：

CMT 与 MMCM/PLL 的关系：7 系列器件的时钟管理单元 CMT = 1 个 MMCM + 1 个 PLL。xc7z020 有 4 个 CMT，xc7z010 有 2 个。MMCM 是"PLL + 数字动态调相"的混合体，功能更强但占面积更大；单纯做分频/倍频/固定相移，两者都行。Clocking Wizard 里默认选的就是 MMCM。
频率范围有硬限制：xc7z020 的 PLL 输入范围 19~800MHz，输出范围 6.25~800MHz，且一个 MMCM 最多输出 7 路时钟。超出范围 Vivado 会直接报错或给出 Actual ≠ Requested 的结果。
Xilinx 的 PLL 是模拟锁相环：稳定度高、锁定快，但极端温度/磁场下可能失锁——所以 IP 核才会输出一个 locked 信号告诉你"时钟已稳定"。

23.2 硬件设计

本章没有按键、没有 LED，四路时钟从底板 J3 扩展口引出，用示波器测量。J3 扩展口的 IO 直连 FPGA 引脚，注意两点：J3 与 LCD 接口引脚复用（用 J3 就不能同时用 LCD）；J4 扩展口只有 7020 核心板才能用，所以实验统一选 J3。

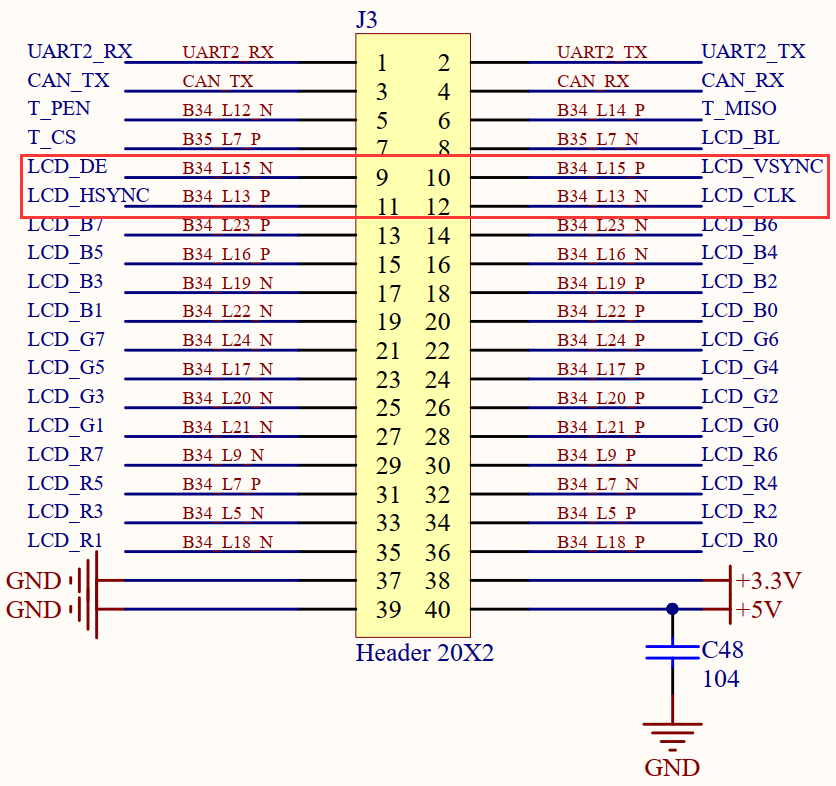

图23.2.1 J3扩展口原理图

23.3 实验任务

输出 4 路时钟：100MHz、100MHz 相位偏移 180°、50MHz、25MHz，先仿真验证，再下载到板子上用示波器实测频率。

23.4 程序设计

PLL IP 核配置

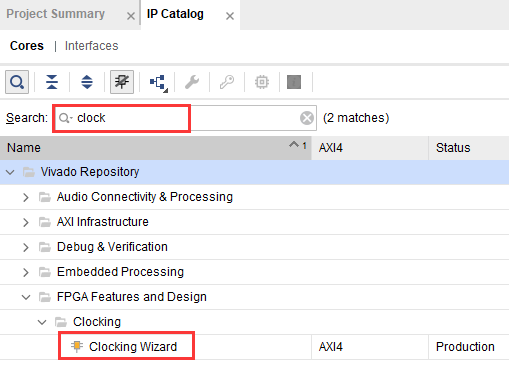

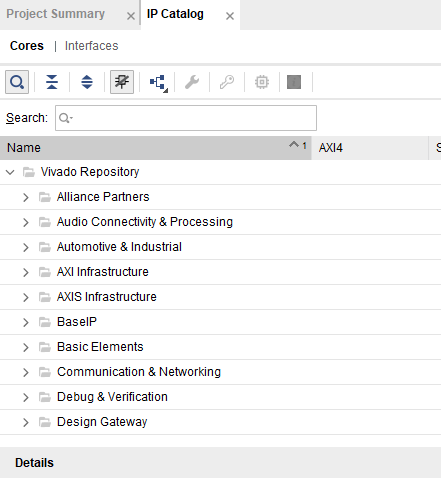

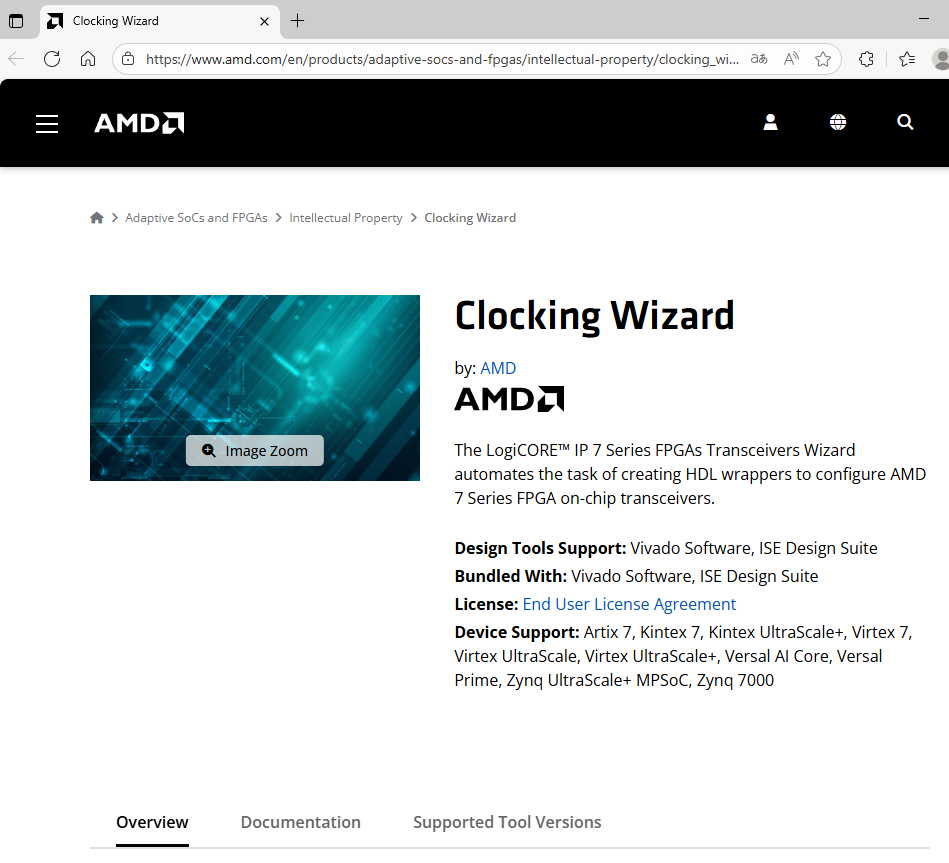

新建 ip_clk_wiz 工程，在 Flow Navigator 里点开 IP Catalog，搜 "clock"，双击 Clocking Wizard：

图23.4.1 点击IP Catalog

图23.4.4 Customize IP窗口

配置窗口分四块：工具栏（Documentation/IP Location/恢复默认）、IP 展示窗口（实时显示引脚）、命名栏、参数配置页面。配置页面共 6 个选项卡：

图23.4.14 PLL IP核的各个参数配置页面

① Clocking Options 选项卡（输入侧）：

Primitive：选 MMCM 还是 PLL，保持默认 MMCM；
Input Frequency：输入主时钟设为 50MHz（板上晶振频率）；
Source：输入时钟来源。系统时钟从晶振经单端引脚进来，选 "Single ended clock capable pin"。如果是差分时钟选 Differential，如果输入来自全局时钟网络（比如另一个 PLL 的输出）则选 Global buffer；
Input Jitter：输入抖动，保持默认。

图23.4.15 Clocking Options选项卡的设置

② Output Clocks 选项卡（输出侧，本章重点）：

勾选前 4 路 Output Clock，Requested 频率分别填 100、100、50、25（MHz），Actual 列会显示实际能精确做到的频率；
第二路 100MHz 的 Phase 设为 180 度；
Duty cycle 保持 50%；Drives 保持 BUFG（全局缓冲器，时钟要挂全局时钟网络就必须用它）；
保持启用 reset（高电平有效）和 locked 输出。

图23.4.16 Output Clocks选项卡的设置

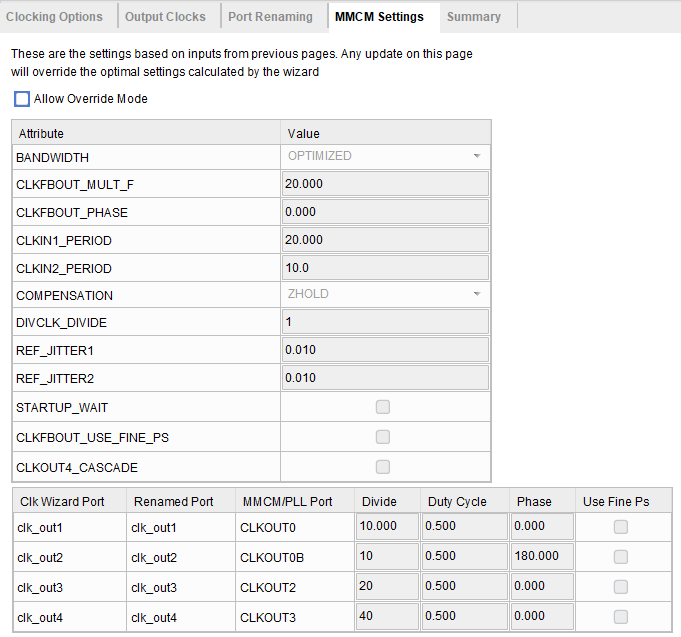

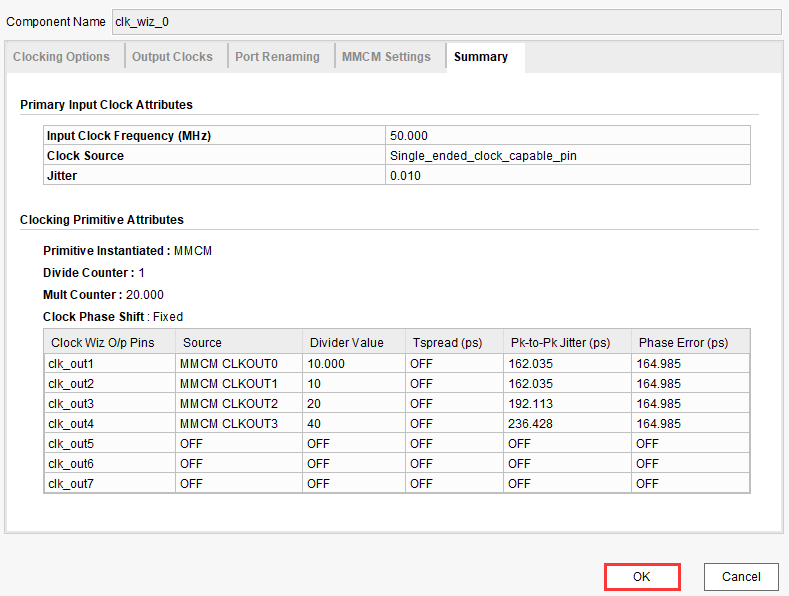

③~⑥ Port Renaming / MMCM Setting / Summary：MMCM Setting 是 Vivado 自动算出的最优内部参数（VCO 频率、各分频系数），不要手改；Summary 核对无误后点 OK → Generate 生成 IP。

生成后 Design Runs 的 Out-of-Context 一栏会出现 clk_wiz_0_synth_1——IP 核在做独立综合（OOC），与顶层综合并行进行，此时就可以同步开始写代码了。

模块设计

模块 ip_clk_wiz 只有 2 个输入（系统时钟、复位）和 4 个时钟输出：

图23.4.23 模块框图与端口

波形上要注意 locked 信号：locked 拉高之前，四路输出时钟是不稳定的（可能恒高、恒低或乱飘），只有 locked 为高后才输出稳定时钟。所以实际工程中常用 locked 参与系统复位释放。

图23.4.24 ip_clk_wiz模块波形图

编写 RTL 代码

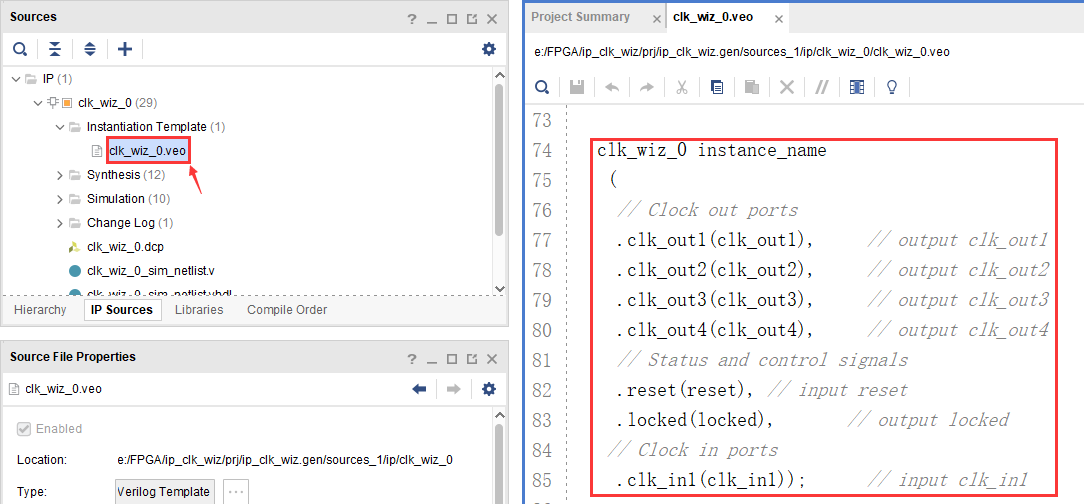

IP 核的例化模板不用手写：Source 窗口 → IP Sources → clk_wiz_0 → Instantiation Template 下的 clk_wiz.veo，直接复制里面的例化框架改连线即可。完整顶层代码：

module  ip_clk_wiz(
    input           sys_clk        ,  //系统时钟
    input           sys_rst_n      ,  //系统复位，低电平有效
    //输出时钟
    output          clk_100m       ,  //100Mhz 时钟频率
    output          clk_100m_180deg,  //100Mhz 时钟频率,相位偏移180度
    output          clk_50m        ,  //50Mhz 时钟频率
    output          clk_25m           //25Mhz 时钟频率
);

//wire define
wire        locked;

//------------------------------------------------
//PLL IP 核的例化
clk_wiz_0  clk_wiz_0
(
    // Clock out ports
    .clk_out1          (clk_100m       ),  // output clk_out1
    .clk_out2          (clk_100m_180deg),  // output clk_out2
    .clk_out3          (clk_50m        ),  // output clk_out3
    .clk_out4          (clk_25m        ),  // output clk_out4
    // Status and control signals
    .reset             (~sys_rst_n     ),  // input reset
    .locked            (locked         ),  // output locked
    // Clock in ports
    .clk_in1           (sys_clk        )   // input clk_in1
);

endmodule

唯一容易出错的细节：IP 核配置时保持默认的高电平复位，而板上 sys_rst_n 是低电平有效，所以例化时必须写 ~sys_rst_n 取反，否则板上复位一按 PLL 反而工作、松开反而复位。

23.5 仿真验证

Modelsim 手动仿真会报错

用 Modelsim 直接仿真这个工程会报错——因为缺少 IP 核的仿真库文件。两条出路：① 用 Vivado 自带仿真器；② 配置 Vivado 与 Modelsim 联合仿真。

图23.5.1 Modelsim仿真报错

TestBench 非常简单，只有时钟和复位两个激励：

`timescale 1ns / 1ps

module tb_ip_clk_wiz();

parameter  CLK_PERIOD = 20;     //时钟周期 20ns

reg     sys_clk;
reg     sys_rst_n;

wire    clk_100m;
wire    clk_100m_180deg;
wire    clk_50m;
wire    clk_25m;

//信号初始化
initial begin
    sys_clk   = 1'b0;
    sys_rst_n = 1'b0;
    #200
    sys_rst_n = 1'b1;
end

//产生时钟
always #(CLK_PERIOD/2) sys_clk = ~sys_clk;

ip_clk_wiz u_ip_clk_wiz(
    .sys_clk          (sys_clk        ),
    .sys_rst_n        (sys_rst_n      ),
    .clk_100m         (clk_100m       ),
    .clk_100m_180deg  (clk_100m_180deg),
    .clk_50m          (clk_50m        ),
    .clk_25m          (clk_25m        )
);

endmodule

Vivado 自带仿真器的使用

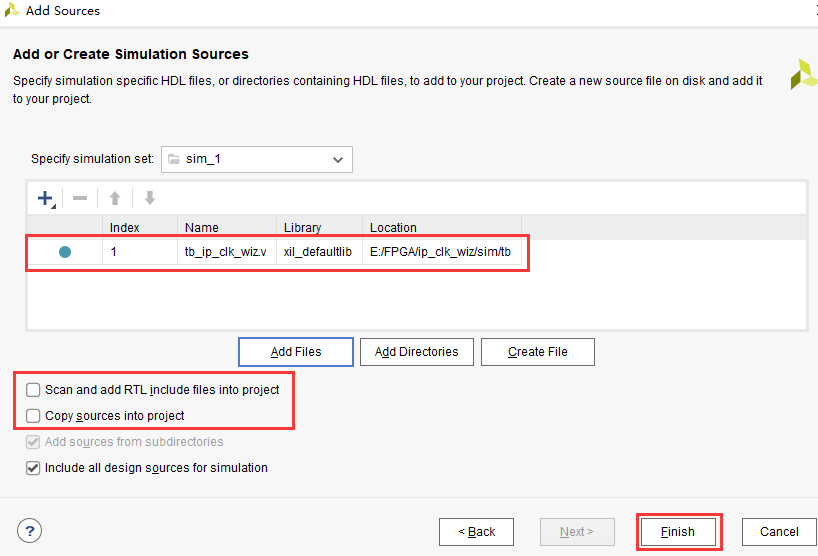

把 TB 添加到 Simulation Sources（注意不要勾选 "Scan and add RTL include files" 和 "Copy sources into project"，避免工程目录混乱），然后 Run Simulation → Run Behavioral Simulation。

图23.5.9 Vivado仿真界面

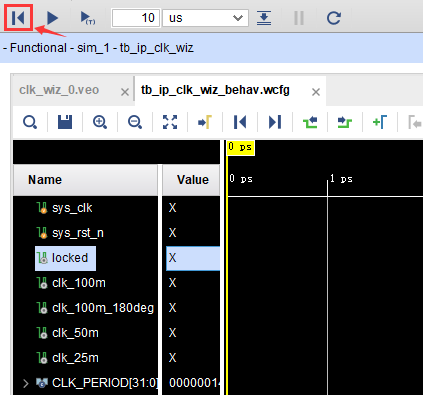

三个窗口的分工：Scope 显示设计层次，Objects 显示当前层次里的所有 reg/wire，右键对象可 "Add to Wave Window" 加入波形窗口。仿真器默认只跑 1000ns，且手动加入的信号（如 locked）当时没有波形——所以要看完整波形需要点 Restart 清零，再 Run For 10us，最后 Zoom Fit 全览。记得点保存按钮把波形配置存成 .wcfg 文件（注意它只存配置不存波形数据），下次仿真就不用重新摆信号了。

仿真结果：locked 拉高后，clk_100m 与 clk_100m_180deg 周期都是 10ns，后者相对系统时钟偏移 180°（相当于取反）；clk_50m 周期 20ns；clk_25m 周期 40ns。频率全部正确。

图23.5.21 Vivado仿真波形

知识扩展——Vivado 的 5 种仿真模式：行为级仿真（功能仿真，必做）→ 综合后功能仿真 → 综合后时序仿真 → 实现后功能仿真 → 实现后时序仿真（带 SDF 延时标注，最接近真实但极耗时）。经验法则：行为级仿真必须做，后仿真只在排查疑难杂症时才用。

Modelsim 联合仿真

想用 Modelsim 仿真带 IP 核的工程，需三步：

编译仿真库：在 Modelsim 安装目录建一个 vivado2020.2_lib 文件夹 → 打开 Vivado（不要打开工程）→ Tools → Compile Simulation Libraries，仿真器选 ModelSim Simulator，库路径指向刚建的文件夹，器件系列按需勾选（全选会编译很久），点 Compile，约 10~20 分钟。版本必须匹配（本书 Vivado 2020.2 + Modelsim 2020.4，可查 UG973）；
关联 Modelsim：Tools → Settings → 3rd Party Simulators，指定 Modelsim 安装路径与仿真库路径；

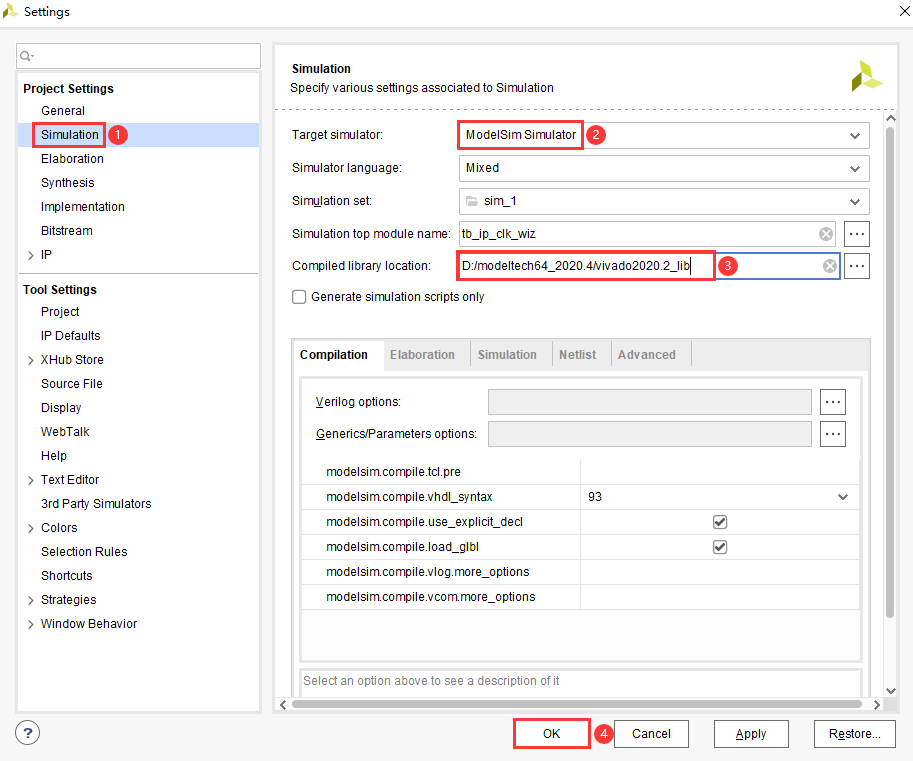

工程级设置：打开工程 → Settings → Simulation → Target simulator 选 ModelSim Simulation，并指定库路径。之后点 Run Behavioral Simulation，Vivado 会自动拉起 Modelsim 完成编译和仿真。

两者波形结果完全一致，但体验有别：Vivado 自带仿真器方便快捷，可它仅限 Vivado 内使用，且大工程仿真慢、易卡死；Modelsim 通用、速度快。简单工程用自带仿真器图省事，正经项目建议以 Modelsim 为主。

23.6 下载验证

引脚分配（四路时钟从 J3 扩展口引出）：

信号名	方向	管脚	端口说明	电平标准
sys_clk	input	U18	系统时钟，50MHz	LVCMOS33
sys_rst_n	input	N16	系统复位按键，低电平有效	LVCMOS33
clk_100m	output	U20	100MHz时钟	LVCMOS33
clk_100m_180deg	output	T20	100MHz时钟，相位偏移180°	LVCMOS33
clk_50m	output	N18	50MHz时钟	LVCMOS33
clk_25m	output	P19	25MHz时钟	LVCMOS33

对应的 XDC 约束：

create_clock -period 20.000 -name sys_clk [get_ports sys_clk]
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
set_property -dict {PACKAGE_PIN U20 IOSTANDARD LVCMOS33} [get_ports clk_100m]
set_property -dict {PACKAGE_PIN T20 IOSTANDARD LVCMOS33} [get_ports clk_100m_180deg]
set_property -dict {PACKAGE_PIN N18 IOSTANDARD LVCMOS33} [get_ports clk_50m]
set_property -dict {PACKAGE_PIN P19 IOSTANDARD LVCMOS33} [get_ports clk_25m]

生成比特流下载后，用示波器依次测 J3 扩展口的 U20、T20、N18、P19 四个引脚。实测 P19 上频率为 25MHz，与仿真一致。

初学者容易踩的坑

复位极性忘记取反。Clocking Wizard 的 reset 默认高电平有效，板上按键是低电平有效，例化时漏写 ~sys_rst_n 会导致复位逻辑完全反掉。要么取反接入，要么在 IP 配置里把 Reset Type 改成 Active Low。
locked 之前的时钟不可用。上电后 PLL 需要一段时间锁定，locked 拉高前输出时钟不稳定。跨时钟域逻辑或全局复位释放应参考 locked 信号（第 26 章 FIFO 实验里就用了 rst_n = sys_rst_n & locked）。
Modelsim 直接仿真带 IP 的工程必报错，这不是代码写错了，是缺仿真库。先编译仿真库并做好关联，或者先用 Vivado 自带仿真器验证功能。
Output Freq 只填 Requested 列，Actual 列是 Vivado 实际能做到的频率。填一个除不尽的频率（如 33MHz）时 Actual 与 Requested 会有偏差，Vivado 也会给警告——这是正常现象，但要清楚你的系统实际跑在 Actual 频率上。
添加仿真文件时不要勾选 "Copy sources into project"，否则 Vivado 会把文件复制到另一个目录，后续改代码容易改到"没被工程使用的那份"。
示波器测出的是"三角波"不代表时钟错了。25MHz 方波对示波器带宽/采样率要求不低，采样率不够时方波显示成近似三角波，用示波器的频率测量功能读频率即可。

小结 & 下一步

本章第一次接触"IP 核"这种 Vivado 自带的可配置模块，重点是 Clocking Wizard 的配置流程（输入频率/来源 → 输出路数/频率/相位 → 驱动类型 BUFG → reset/locked）和例化方法，这两个套路在后续 RAM、FIFO 等 IP 上几乎原样复用。同时掌握了 Vivado 自带仿真器的完整操作链（添加 TB → Run Behavioral Simulation → Restart/Run For/Zoom Fit → 保存 wcfg）和 Modelsim 联合仿真的三步配置。

下一步进入第二十四章：单端口 RAM IP 核实验，开始学习 FPGA 内部存储资源 BRAM 的第一种用法。
