第五章 硬件资源详解

上一章我们从"板子上有什么"的角度认识了开发板，本章更进一步，从原理图层面讲清楚这些资源是怎么设计的、IO 怎么分配的。读懂本章，你就能知道某个功能需要分配哪些引脚、写驱动时该注意什么。

本章在讲什么

本章内容分五部分：

1. 领航者ZYNQ 的IO 分配——PL 端和PS 端的IO 组织方式与引脚分配表；
2. 底板原理图详解——电源、启动模式、LED、按键、各类通信接口的电路设计；
3. 核心板原理图详解——核心板电源、ZYNQ 芯片、DDR3、QSPI Flash、eMMC 等；
4. 使用注意事项——供电、跳帽操作、静电防护等实用提醒；
5. ZYNQ 的学习方法——从方法论的层面给你一条清晰的学习路径。

核心概念拆解

1. IO 分配：PL 与PS 两套规则

XC7Z020 有6 个用户IO BANK（比XC7Z010 多一个BANK13）和最大253 个用户IO。ZYNQ 的IO 分成PL 和PS 两部分，两者的IO 分配规则完全不同。

PL 端IO 分配——像传统FPGA 一样自由

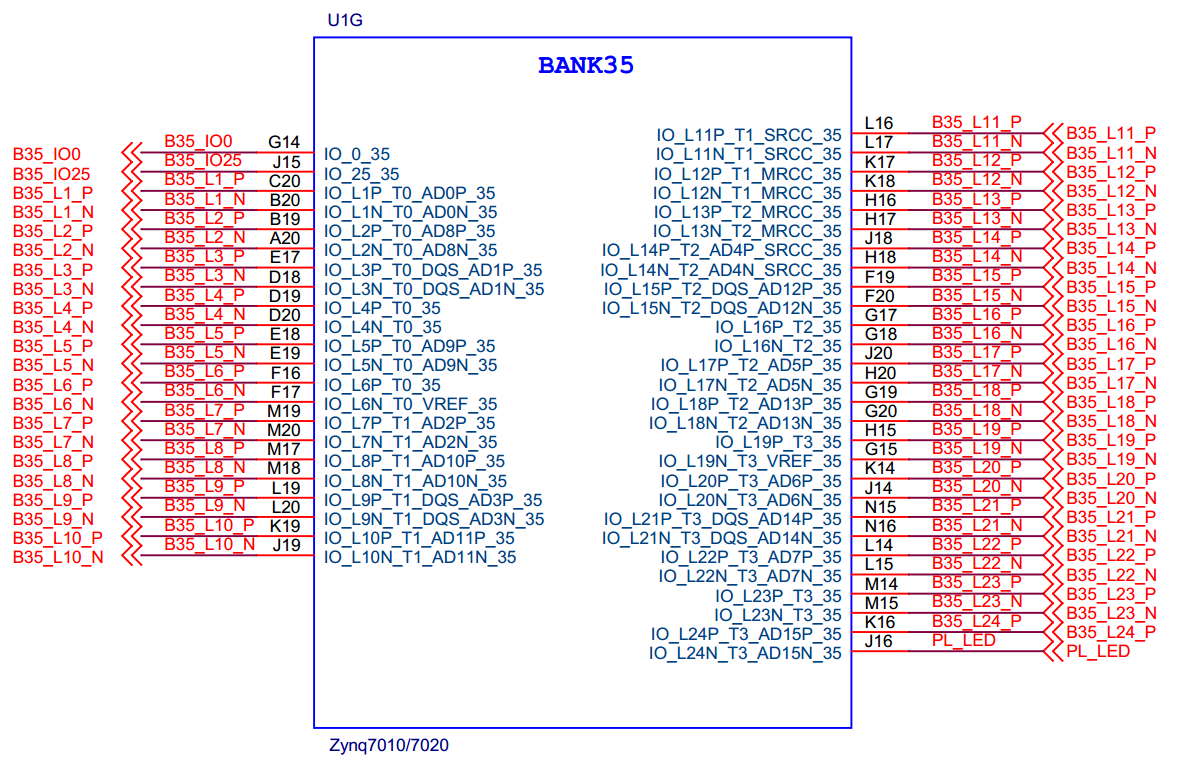

XC7Z020 的PL 端IO 分为3 组（BANK13、BANK34、BANK35），同一BANK 内所有IO 电平相同，不同BANK 电平可以不同。领航者开发板上这3 个BANK 的供电均为3.3V，即PL 端所有IO 电平均为3.3V。

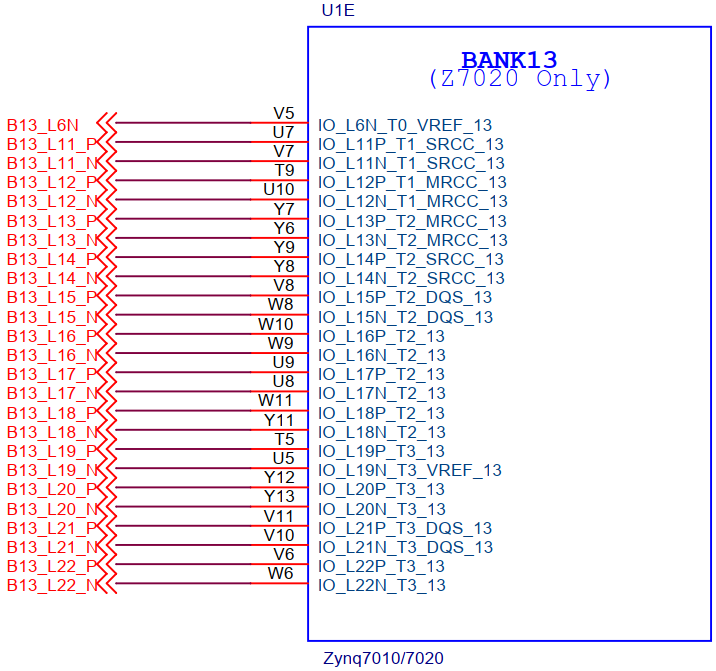

注意：BANK13 的IO 仅XC7Z020 可用，对XC7Z010 来说是空脚（NC）。

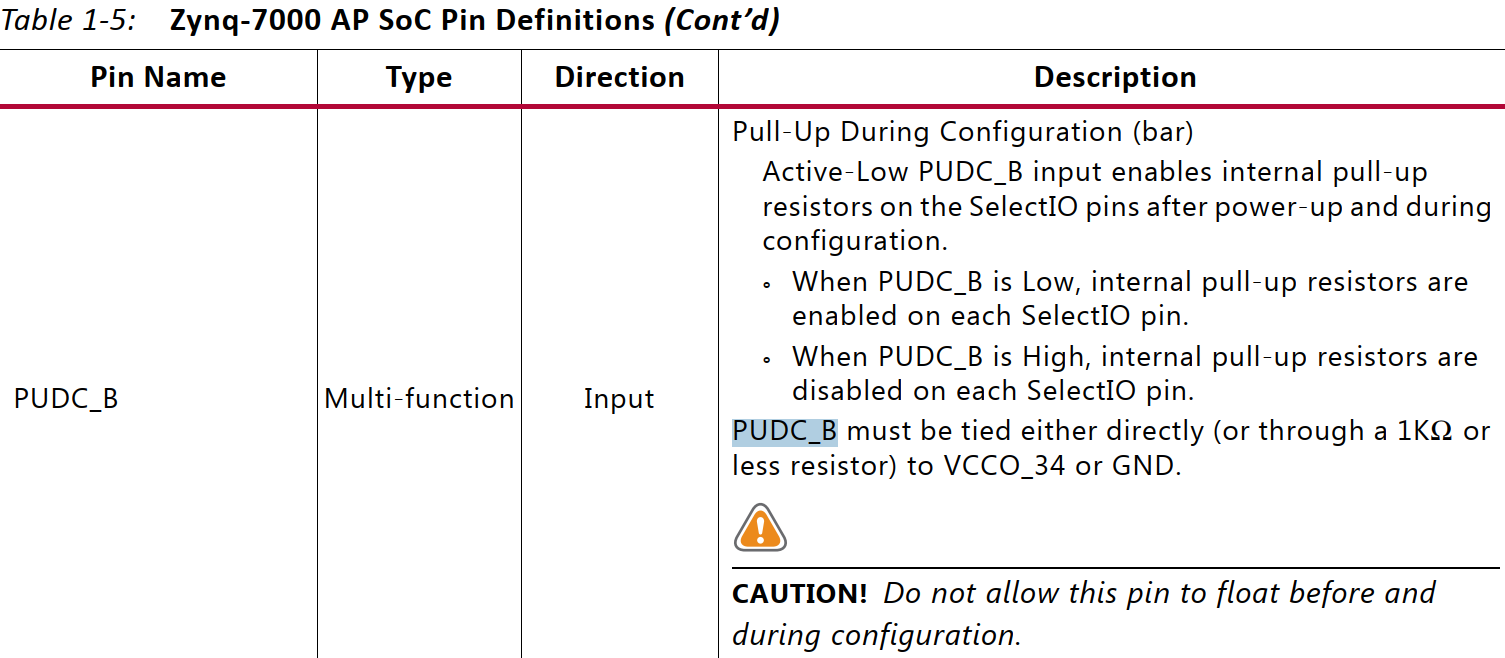

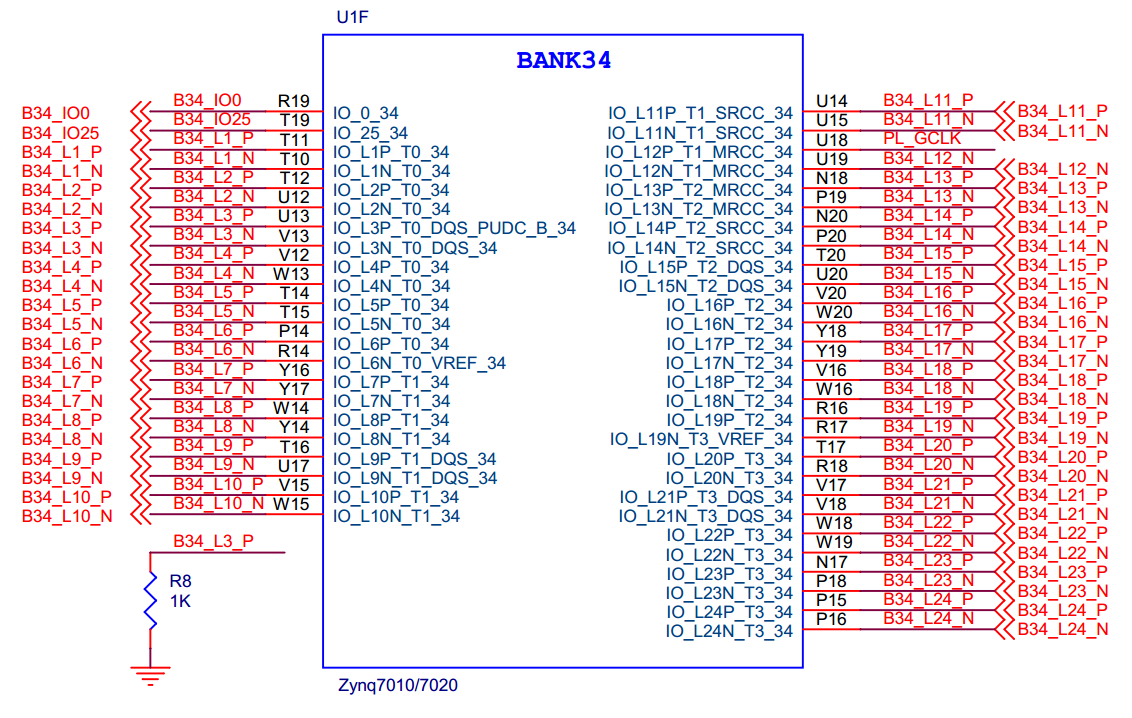

一个特殊引脚需要注意：B34_L3_P 是PUDC_B 管脚，Xilinx 官方手册要求它必须通过1KΩ 或更小的电阻接到VCCO_34 或GND，且芯片配置完成前电平要保持稳定。

开发板PL 端常用外设的引脚分配（节选）：

信号	方向	管脚	说明
sys_clk	input	U18	系统时钟50MHz
sys_rst_n	input	N16	PL 复位，低电平有效
key[0]/key[1]	input	L14/K16	PL 按键KEY0/KEY1
led[0]/led[1]	output	H15/L15	底板PL_LED0/1
led	output	J16	核心板PL_LED
beep	output	M14	蜂鸣器
uart_rxd/uart_txd	in/out	K14/M15	RS232/RS485 串口
iic_scl/iic_sda	out/inout	E18/F17	IIC 总线（EEPROM/RTC/音频配置）
lcd_rgb[23:0]	output	—	RGB LCD 24 位数据
cam_data[7:0]	input	—	摄像头8 位数据

完整分配表见原书，资料盘A 盘→3_开发板原理图文件夹下还提供Excel 格式的管脚分配表格（分"PL IO 引脚列表"和"PS IO 引脚列表"两个工作表）。

PS 端IO 分配——映射固定，不能随意改

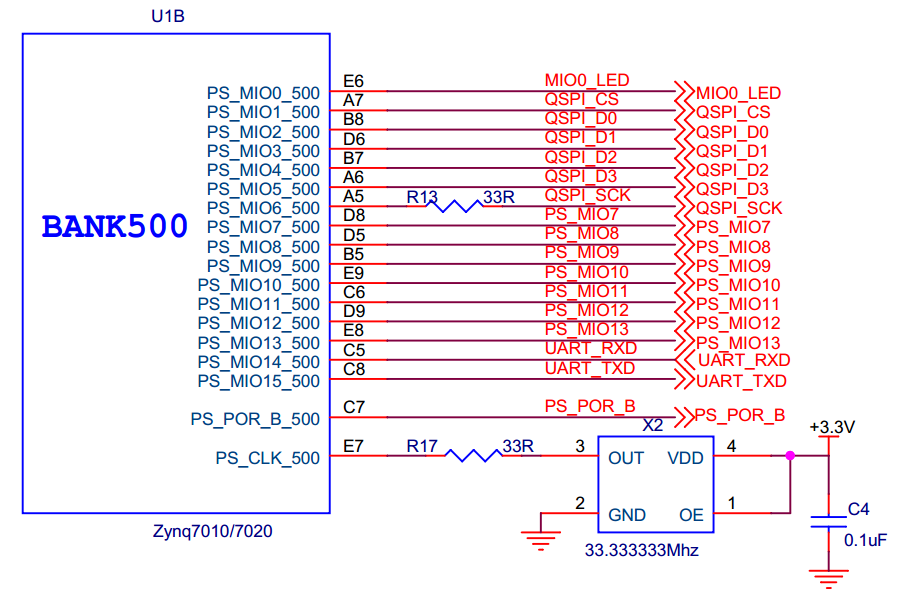

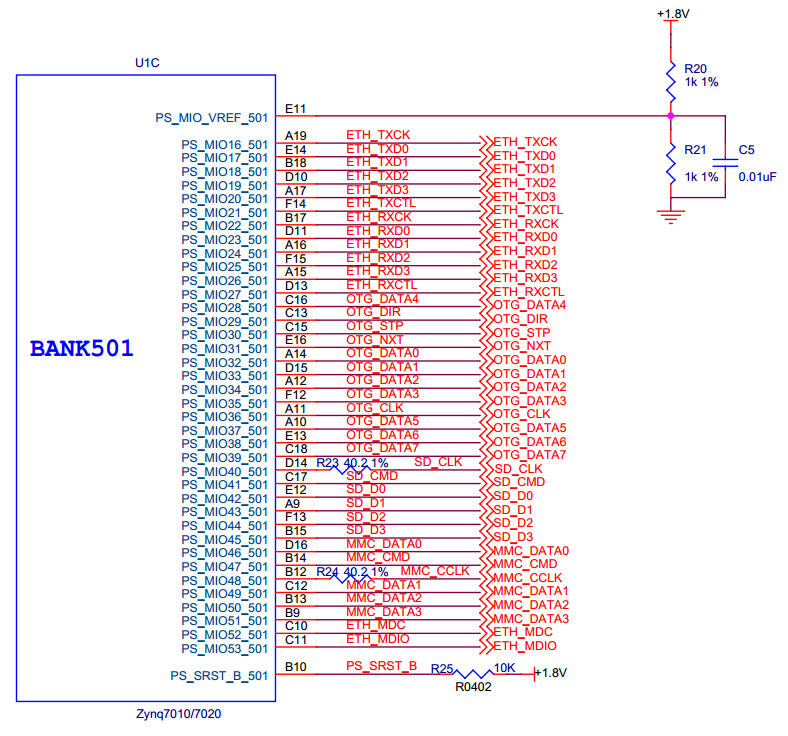

PS 端也有3 个IO BANK（BANK500、BANK501、BANK502），分别采用3.3V、1.8V、1.35V 供电。与PL 端最大的不同：PS 端外设的IO 与MIO（多路复用IO）之间具有固定关系的映射，用户不能像PL 那样把IO 随意分配给某个外设。某个外设可能映射到不同MIO，某个MIO 也可能有多个外设映射。

PS 端常用外设的MIO 映射（节选）：

信号	MIO	说明
ps_led（核心板）	MIO0	PS_LED
QSPI_CS#/SCK/D0~D3	MIO1/6/2/3/4/5	QSPI FLASH
ps_key[0]/[1]	MIO12/11	PS 按键
PS_UART_RXD/TXD	MIO14/15	PS 串口
ETH_TX/RX	MIO16~27, 52/53	PS 以太网RGMII
SD_CLK/CMD/D0~D3/CD	MIO40~45, 10	SD 卡
eMMC_*	MIO46~51	eMMC

2. 底板原理图要点

电源系统：12V 适配器→DC-DC（RY9125）→+5V→电源开关→系统供电；再由LDO 芯片AMS1117-3.3 和AMS1117-1.8 产生+3.3V 和+1.8V。USB 串口的+5V 也可供电，但驱动能力有限（500mA），不能带LCD 等大功耗外设。

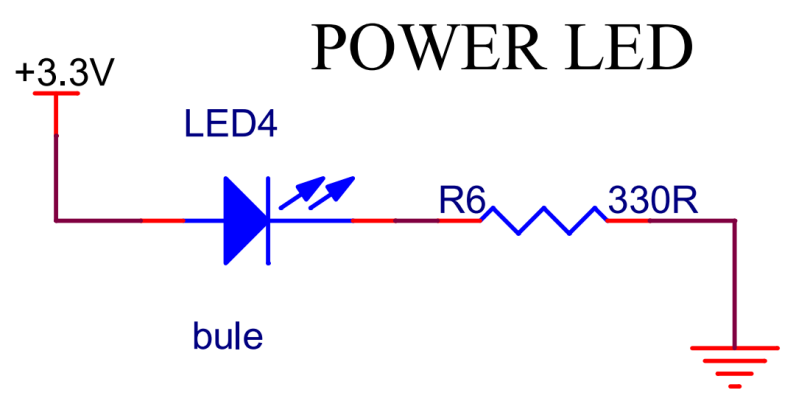

电源输入口有防反接二极管D4，极性接反也不会烧板。3.3V 产生后电源指示灯PWR 点亮，可通过它判断供电是否正常。板载5V/3.3V 电源输入输出排针，最大1000mA，调试小电路板很方便。

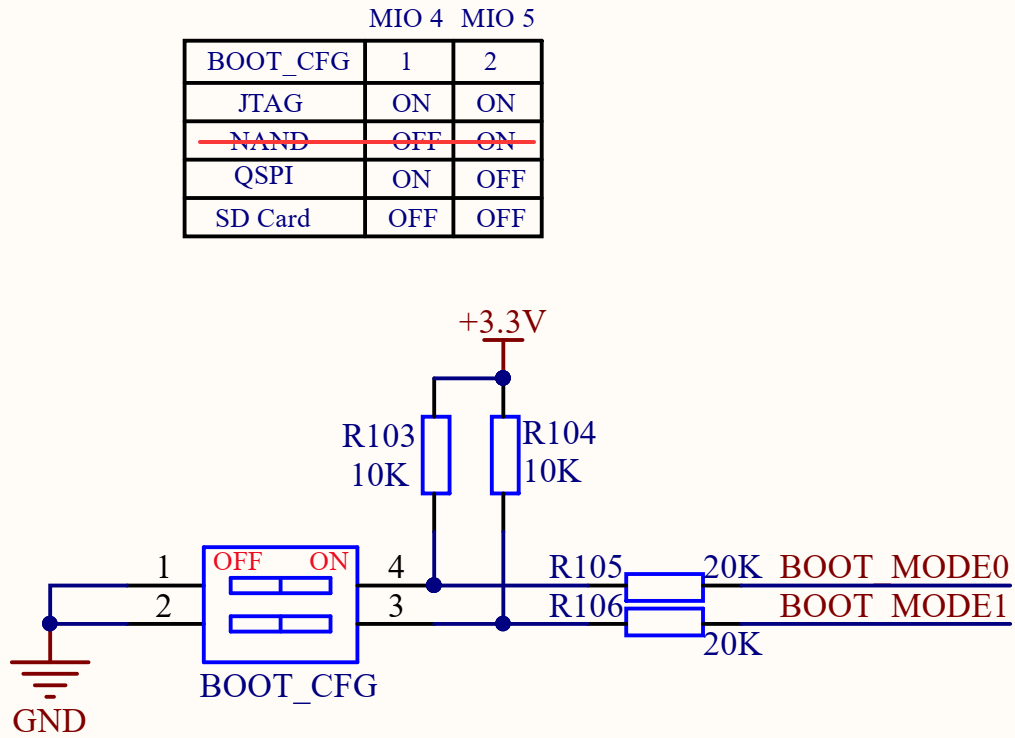

BOOT 启动模式：ZYNQ 支持4 种启动模式——JTAG、NAND、QSPI FLASH、SD Card，由底板两个拨码开关（连接MIO4/MIO5，与QSPI_D2/D3 复用）设置：

拨码开关1	拨码开关2	启动模式
ON	ON	JTAG
OFF	ON	NAND（本板无NAND，不可用）
ON	OFF	QSPI FLASH
OFF	OFF	SD Card

有源蜂鸣器：注意"有源"的"源"指震荡源而非电源——有源蜂鸣器内部自带震荡源，通电就响；无源蜂鸣器需要2K~5K 方波驱动。电路通过NPN 三极管S8050 驱动：BEEP（PL IO）输出高电平→三极管导通→蜂鸣器负极接地形成通路→鸣叫。

LED 灯：底板4 个LED（PL/PS 各2 个），IO 输出高电平"1"点亮，低电平"0"熄灭：

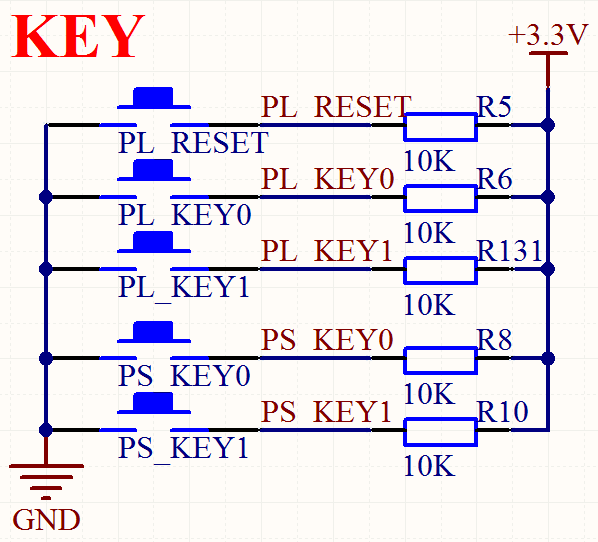

用户按键：PL 复位按键（按下低电平复位）、2 个PL 按键、2 个PS 按键，全部外接上拉电阻——未按下输出高电平，按下输出低电平：

电容触摸按键：采用AR101（兼容JL223B）专用驱动芯片，内部有1K 电容充电电阻，产生稳定无毛刺信号。触摸时TPAD 变高电平，未触摸为低电平。

JTAG 接口：14-Pin 标准调试口，与核心板6-PIN JTAG 硬件连通，由TMS、TDI、TDO、TCK、3.3V 电源和GND 组成，用于下载程序和在线调试。

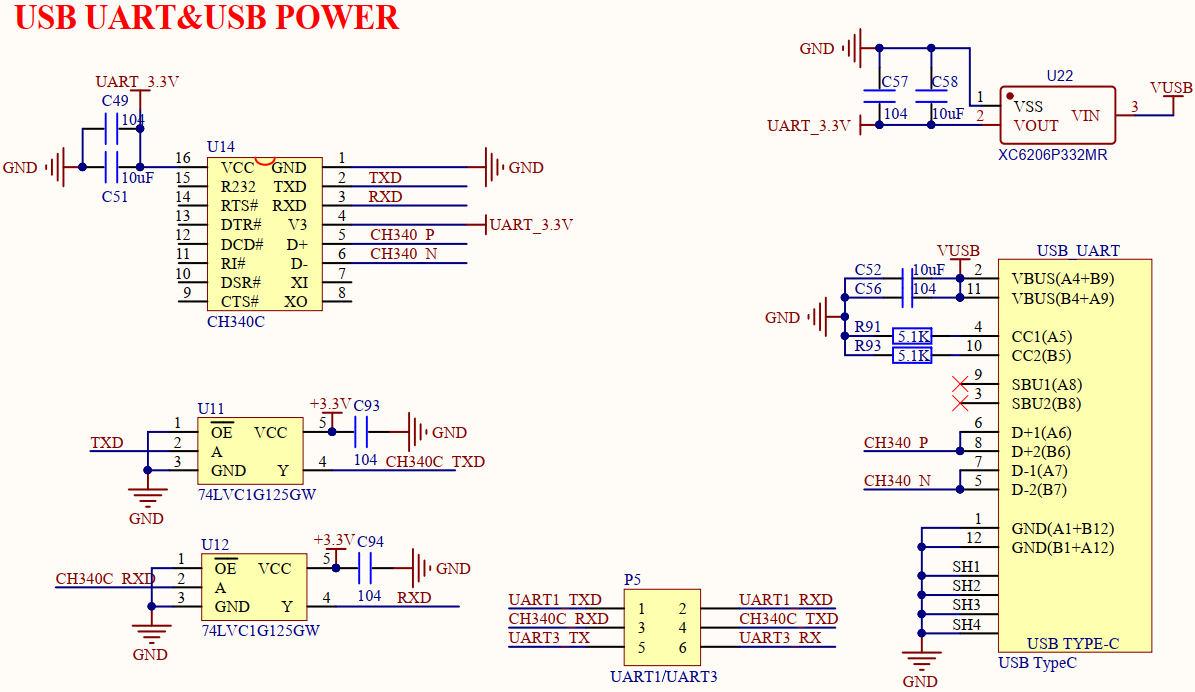

USB 串口（CH340C）：国产芯片，用于PS 程序调试日志显示。通过P5 排针+跳线帽选择CH340 连接PS 端还是PL 端IO。两个细节设计：单独的3.3V（XC6206）给CH340 供电，保证开发板断电后电脑仍能识别串口COM 号；74LVC1G125 芯片防止断电后CH340 引脚电压反灌给FPGA。

RS232/RS485（复用IO）：电脑串口用RS-232 负逻辑电平（-15V~-5V 为"1"，+5V~+15V 为"0"），与FPGA 的3.3V 数字电平不同，需要SP3232 收发器转换。RS485 电平与LVDS 类似（两线压差±2~6V），需SP3485 芯片转换，且属半双工通信，用RS485_DE 信号控制收发方向——巧妙的是DE 信号没占用ZYNQ 引脚，而是由三极管构成的自动方向选择电路根据RS485_RX 电平自动切换。P1 排针选择用RS232 还是RS485。

RGB LCD 接口：RGB888 格式，最大1677 万色，支持触摸（电阻/电容屏），LCD_BL 为1 打开背光。仅支持RGB 接口液晶，不支持MCU 接口。

XADC 接口：ZYNQ 内部XADC 模块采样率可达1MSPS，可测芯片内部温度电压和0~1V 外部模拟电压。接口处R107/R108/C105 组成抗混叠滤波器，滤除超过采样频率一半的高频谐波。

EEPROM（AT24C64）：I2C 接口，64Kb 容量，掉电数据不丢失。A0~A2 接地即器件地址为0，写代码时要注意；IIC 的SCL/SDA 开漏，必须接上拉电阻。

RTC（PCF8563）：提供年月日时分秒、星期和日历功能，外接32.768KHz 无源晶振，支持3.3V 直接供电和CR1220 纽扣电池备用供电（BAT54C 隔离两路电源）。器件地址与EEPROM 不同，所以两者可共用一组IIC 总线。

I2S 音频（ES8388）：低功耗立体声编解码器，内部集成24 位DAC&ADC，支持最高96KHz@24bit 播放，自带EQ、3D 音效、麦克风放大器和耳机放大器。ZYNQ 通过PL IO 模拟I2S 总线传音频数据，I2C 总线做配置。板载MIC（录音）、PHONE（耳机输出）、LINE_IN（音频输入）和8Ω2W 小喇叭。

HDMI 接口：PL 侧差分IO 直连HDMI 差分信号，由FPGA 逻辑实现TMDS 编解码，最高支持1080P。HDMI 的IIC 引脚是5V 电平，通过MOS 管电路双向转换为3.3V。

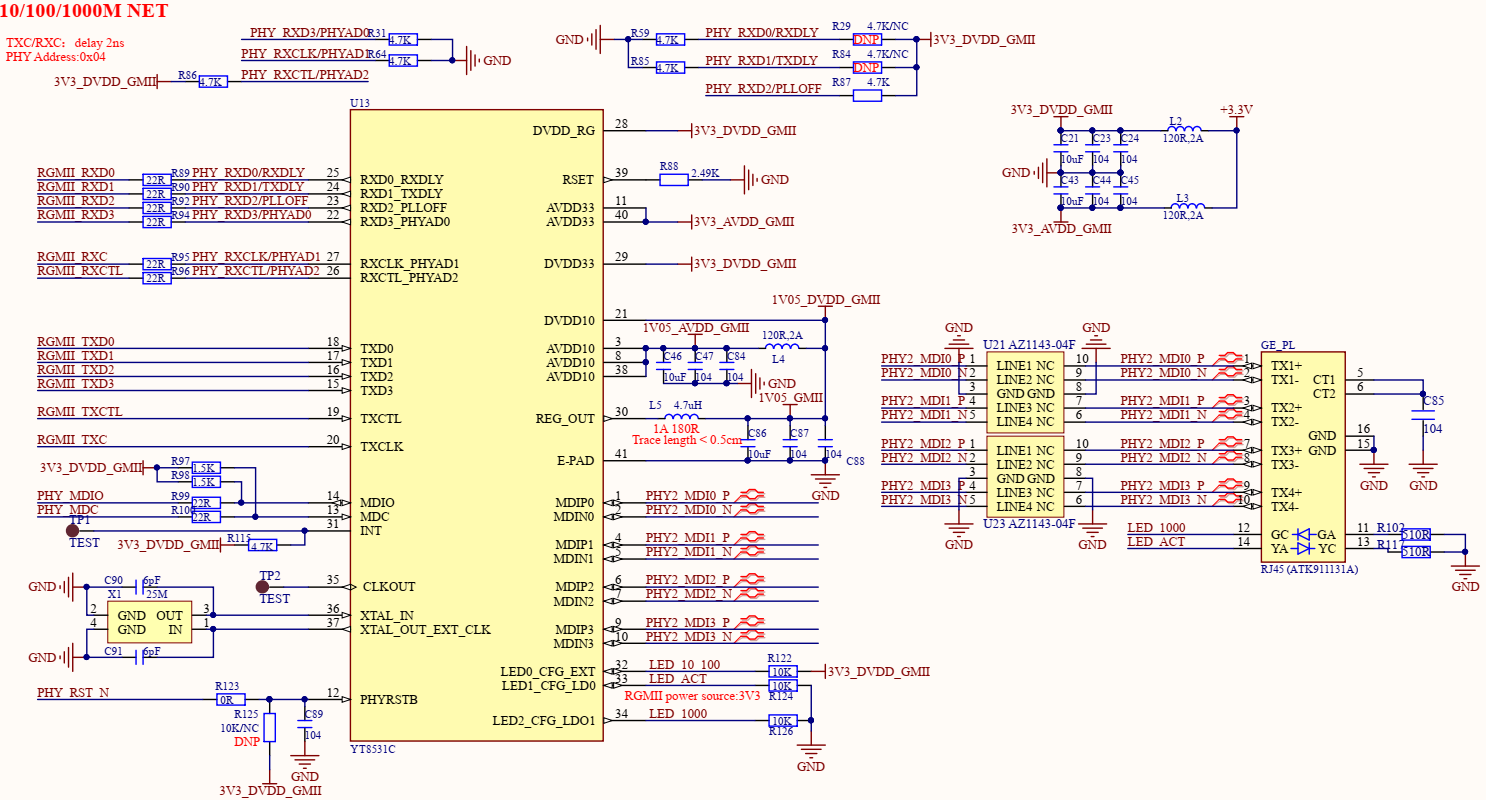

PL 端千兆以太网：PHY 芯片YT8531，支持10/100/1000Mbps，通过RGMII 接口与PL 通信。注意：PS 端有以太网MAC 硬核，而PL 端需要用户自己用Verilog 实现MAC 层软逻辑（或通过EMIO 耦合到PS 端MAC）。RJ45 插座ATK91131A 自带网络变压器。

USB 2.0 接口：USB3320C PHY 芯片（1.8V 供电，ULPI 接口连PS 端MIO），差分信号经GL850G HUB 芯片扩展出4 路USB HOST，另直接连1 路USB SLAVE。HOST 和SLAVE 不能同时使用，通过P4 排针跳线帽切换。

Micro SD 接口：PS 端BANK501 的IO 电平是1.8V，而Micro SD 工作电压3.3V，所以需要专用电平转换芯片TXS02612RTWR。SD_CD 信号（MIO10，3.3V 上拉）用于热插拔检测。

CAN 接口：TJA1050 收发器连接CAN 协议控制器与物理总线。CAN 的数字信号经P3 排针隔离后（跳线帽短接）才连到ZYNQ——因为CAN_TX/RX 与扩展口有IO 复用关系，不用CAN 时建议拔掉跳线帽防串扰。R2 是终端匹配电阻。

IO 扩展口：J3、J4 两个40PIN 扩展口（2×20 排针，2.54mm 间距），各含36 个IO、3.3V/5V 电源和GND。J4 大部分IO 接BANK13，仅ZYNQ-7020 可完整使用。

3. 核心板原理图要点

核心板电源：底板5V 输入后，由4 片DC-DC 芯片TLV62130RGT 分别产生1.0V、1.35V、1.8V、3.3V，另有LDO SPX3819M5-3-3 专门给BANK34 供3.3V（想改BANK34 电平可换LDO 型号）。

上电顺序是ZYNQ 硬件设计的关键：官方推荐PS 上电顺序为 VCCPINT→VCCPAUX/VCCPLL→VCCO；PL 上电顺序为 VCCINT→VCCBRAM→VCCAUX→VCCO。核心板的实现很巧妙：利用TLV62130RGT 的使能引脚（EN）和电源良好引脚（PG）级联——+1.0V 由+5V 使能，+1.8V 由+1.0V 的PG 使能，+1.35V 由+1.8V 的PG 使能，+3.3V 由+1.35V 的PG 使能，最终实现 +1.0V→+1.8V→+1.35V→+3.3V 的启动顺序。PS 和PL 的供电完全独立，相互之间没有上电顺序要求。

ZYNQ 主控芯片参数对比：

参数	XC7Z020（7020 核心板）	XC7Z010（7010 核心板）
逻辑单元	85K	28K
查找表LUT	53,200	17,600
寄存器	106,400	35,200
DSP（18×25 MACC）	220	80
Block RAM	4.9Mb	2.1Mb
CMT	4 个	2 个
用户IO BANK	6 个	5 个
最大用户IO	253	228
Cortex-A9 最高频率	766MHz	666MHz

两者都集成双核Cortex-A9（ARM-v7 架构）、每个CPU 32KB L1 指令+32KB L1 数据缓存、共享512KB L2 缓存、256KB 片内RAM、BootROM，支持DDR2/DDR3、双千兆网、双USB2.0 OTG、双CAN2.0B、双SD/SDIO、2×SPI/UART/I2C、4 组32bit GPIO（54 个PS 系统IO + 64 个连PL）。

DDR3 SDRAM：两片DDR3 组成32 位位宽系统（每片16 位），共享时钟/命令/地址总线，数据总线各自分开。最高运行速度533MHz，双沿采样，数据率1066Mbps，最大物理带宽约 1066MHz×32bit×0.9 ≈ 30.7Gbit/s（0.9 为刷新损失）。DDR3 是PS 部分的存储接口，PL 逻辑需要通过AXI 接口才能访问DDR3。硬件设计需严格考虑信号完整性（匹配电阻、阻抗控制、等长走线）。

QSPI FLASH（W25Q256）：32MB，QSPI 协议，接PS 端BANK500，存储ZYNQ 启动镜像（PS 程序+PL 配置）。注意QSPI_D2/D3 兼作启动方式选择引脚，连到底板拨码开关。CS 信号需上拉。

eMMC（KLM8G1GETF）：8GB 非易失性NAND 存储器（电子硬盘），接PS 端BANK501，存储ARM 应用程序、系统文件和用户数据。

PS 复位：采用专用复位芯片HX811T，提供稳定无毛刺的复位信号。

PL/PS 时钟：50MHz 有源晶振接PL 端全局时钟（MRCC），需要其他频率时通过MMCM/PLL 倍频分频；33.333MHz 晶振给PS 端提供时钟。

PS 端千兆以太网PHY（YT8521S）：接BANK501，RGMII 接口连PS 端MAC。RGMII 时序：1000Mbps 时接口时钟125MHz（双沿采样）、100Mbps 时25MHz、10Mbps 时2.5MHz（单沿采样）。

PL 配置状态指示灯（DONE LED）：连接PL 端配置完成信号，程序下载完成后点亮。

4. 开发板使用注意事项

1. 供电：ZYNQ 工作电流较大，USB 供电最大500mA 可能不足，建议用配套电源适配器；
2. 断电操作：拔插跳帽/杜邦线、拨动拨码开关、拔插连接器或外接器件之前，必须先断电；
3. IO 复用检查：把某个IO 用作其他功能前，先查原理图确认该IO 是否连到板上外设，判断是否有干扰；
4. 跳帽查询：使用某功能前先查是否需要连接跳帽，避免浪费时间；
5. 液晶白屏排查：先检查液晶模块是否插好（拔下重插），再通过串口查看LCD ID；
6. 静电防护：干燥环境（尤其冬季）注意防静电——经常洗手保持皮肤水分、穿防静电鞋/手环、少穿化纤衣物、避免手指直接触摸排针和连接器引脚。

5. ZYNQ 的学习方法

ZYNQ 看似复杂，掌握方法后并不难。三个要点：

1. 一款实用的开发板：软件仿真通过不代表板上能跑起来；开发板不宜多，从一而终，学完一个再学另一个；
2. 掌握方法，勤学慎思：
3. 了解ZYNQ 基本结构（PS、AXI 总线、PLL、FIFO 等概念）；
4. 掌握Verilog HDL 基本语法和并行设计思想——module/endmodule、wire/reg、always/assign、if/else、case 等关键字要清楚作用和区别；数字电路是并行工作的，写Verilog 要有并行的思想；
5. 多思考、多动手：先"熟"才能"巧"，光看视频文档不行，要在例程基础上自由发挥、举一反三；
6. 善用技术论坛（开源电子网 openedv.com）：很多疑问网友已经提过，先搜索再提问。

初学者容易踩的坑

1. 以为PS 端IO 也像PL 一样自由分配：PS 端外设与MIO 的映射是固定的，只能通过MIO/EMIO 机制使用，不能随意指定引脚。
2. 分不清"有源蜂鸣器"的"源"：它指震荡源，不是电源。有源蜂鸣器给电平就响，无源的才需要方波驱动。
3. 忘记拔跳线帽导致实验异常：RS232/RS485 复用IO、USB HOST/SLAVE 切换、CAN 与扩展口复用等都靠跳线帽选择，做扩展口实验时若不拔相关跳帽，可能信号串扰。
4. 带电拔插跳帽或外设：必须先断电再操作，否则可能损坏芯片。
5. 忽略上电顺序的硬件设计逻辑：虽然核心板已处理好，但自己设计ZYNQ 硬件时，电源时序是必须严格遵守的规范（VCCINT→VCCBRAM→VCCAUX→VCCO 等）。
6. 直接把RS485/CAN 电平接芯片引脚：这些差分电平必须经过专用收发器芯片（SP3485/TJA1050）转换。
7. 以为PL 可以直接访问DDR3：DDR3 挂在PS 的存储接口上，PL 必须通过AXI 接口访问。

小结 & 下一步

本章从原理图层面详解了开发板：PL 端IO 按BANK 自由分配（3.3V 电平），PS 端IO 与MIO 固定映射；底板电源经DC-DC+LDO 分级转换，BOOT 模式由拨码开关设定；各类外设（蜂鸣器、LED、按键、串口、LCD、HDMI、以太网、SD、CAN、音频等）的电路设计各有巧思（自动方向RS485、跳帽隔离复用IO、电平转换等）；核心板则解决了ZYNQ 严格的上电顺序要求，并搭载DDR3（30.7Gbit/s 带宽）、QSPI Flash 和eMMC 构成完整存储体系。最后我们还收获了ZYNQ 学习方法论：好板子、掌握语法与并行思想、多动手。

下一章开始进入开发实战：搭建FPGA 开发环境（Vivado）。
