全书的”电源完整性”收官：PDN 是什么、目标阻抗怎么定、VRM/片上去耦/封装/板上去耦各管哪一段频率，以及
去耦电容怎么选、怎么摆、算几个
—— 全是板上实战。
13.1 问题与根源：芯片”抽水”，PDN “供不上”
处理器从待机醒来瞬间，电流需求暴涨；PDN 上每一点阻抗都产生压降：ΔV = I × Z。实测芯片引脚电压塌陷达 125 mV。

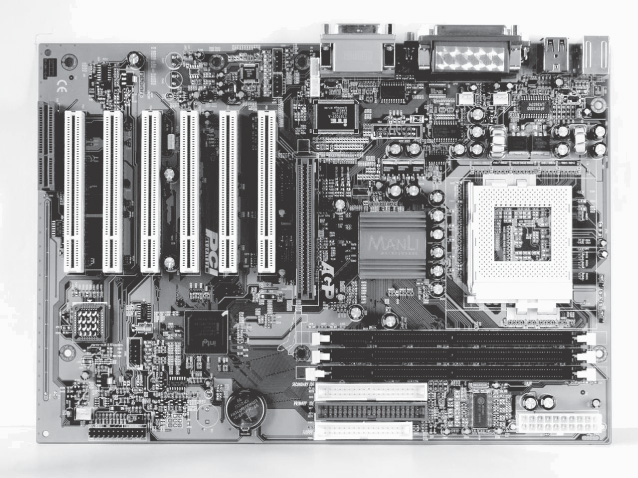

图 13-1：典型主板上 PDN 的互联全貌 —— VRM、平面、过孔、去耦电容、封装、die 🗺️

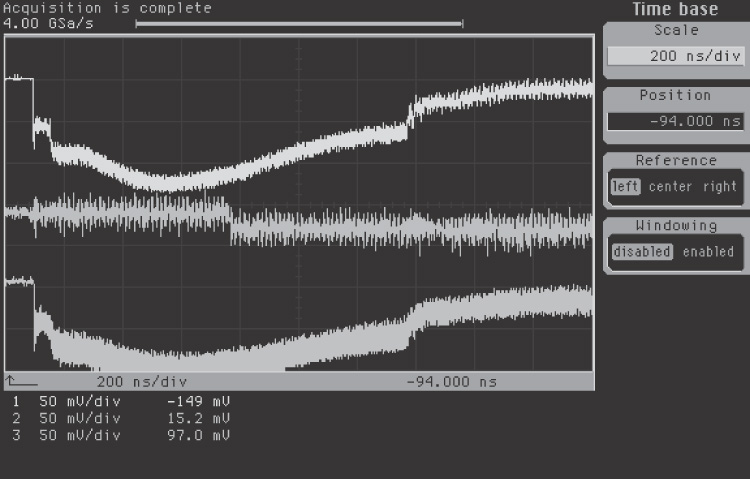

图 13-2：处理器从空闲醒来时，die 上三个位置的 Vdd-Vss 实测 —— 峰值塌陷 125 mV 📉

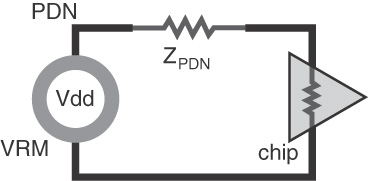

图 13-3：从 VRM 经 PDN 到芯片焊盘的电流链路 —— 每一段阻抗都在”分走”电压 💧
🔑 电源噪声 = 电流摆幅 × PDN 阻抗 → 控制阻抗，就控制了噪声
13.2 目标阻抗：PDN 的”验收标准”
目标阻抗 Ztarget = 允许纹波 ÷ 最大电流摆幅。例：纹波 50 mV、电流 10 A → Z_target = 5 mΩ。所有频段上 PDN 阻抗都要压到它以下。

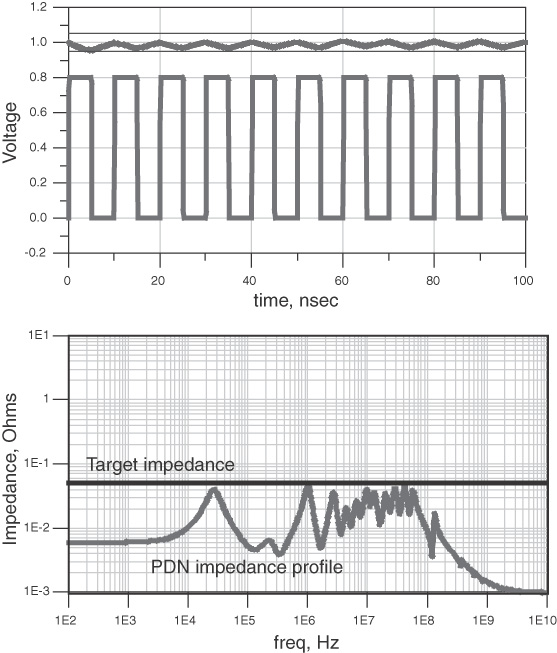

图 13-21：PDN 阻抗（下）全程低于目标阻抗 → 轨电压噪声（上）小于纹波规格 ✅

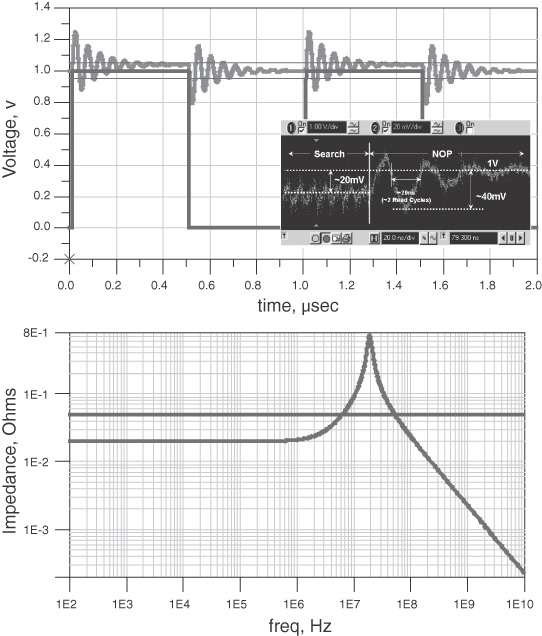

图 13-22：阻抗峰值撞上电流谐波频率 → 轨上出现振铃 —— 这就是”电压毛刺”的来历 💥

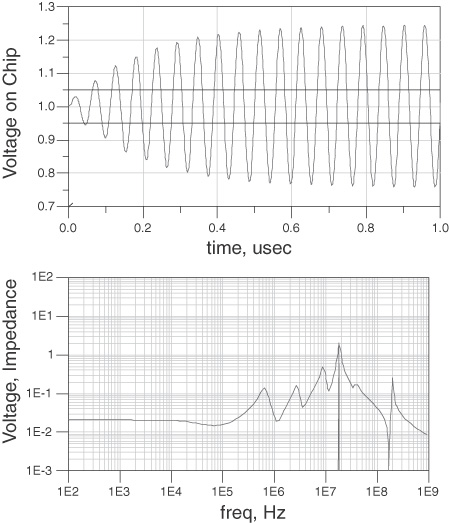

图 13-5：正弦电流谐波（上）落在 PDN 阻抗峰（下）附近 → 噪声爆炸 🎯
13.3 PDN 五段式：谁管哪段频率
| 部件 | 管辖频率 | 职责 |
|---|---|---|
| VRM 稳压器 | DC ~ kHz | 慢速”大水库” |
| 体电容（bulk） | kHz ~ 1 MHz | 中频供能 |
| 板上 MLCC | 1 ~ 100 MHz | 高频去耦主角 |
| 封装电容 | 100 MHz ~ 1 GHz | 离 die 更近 |
| 片上电容（on-die） | > 1 GHz | 最后的”贴身侍卫” |

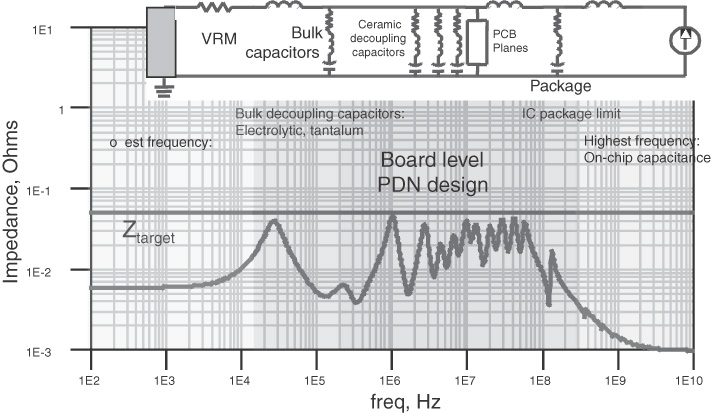

图 13-10：PDN 的五个部分按频率分工 —— 越靠芯片，频率越高 📊
13.4 VRM 与片上电容：两端的世界
VRM 不是理想电压源：它有输出电感、电容和 ESR，实测阻抗曲线呈”山峰+山谷”（低频约几 mΩ 到几十 mΩ）。

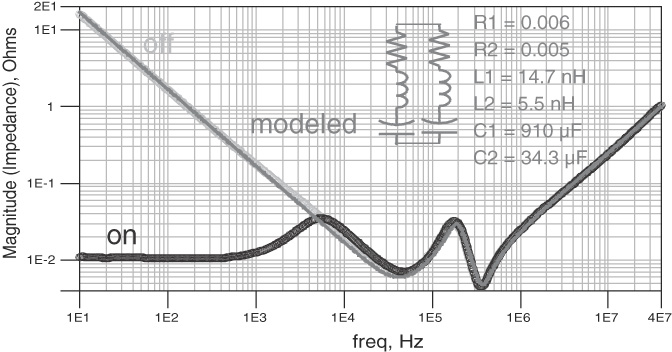

图 13-12：典型 VRM 阻抗实测（10 Hz–40 MHz）—— 开关纹波和环路响应留下的峰谷 ⛰️
片上电容（on-die decap）在 GHz 段提供几十 mΩ 阻抗，但受封装引脚电感限制：封装电感越大，芯片”看出去”的高频阻抗越高。

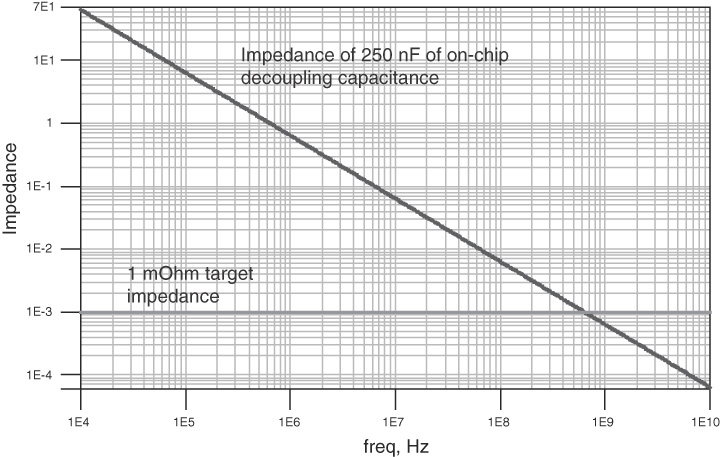

图 13-16：250 nF 片上电容（65 nm、1 cm die）提供的阻抗 —— GHz 段约几十 mΩ 🔋

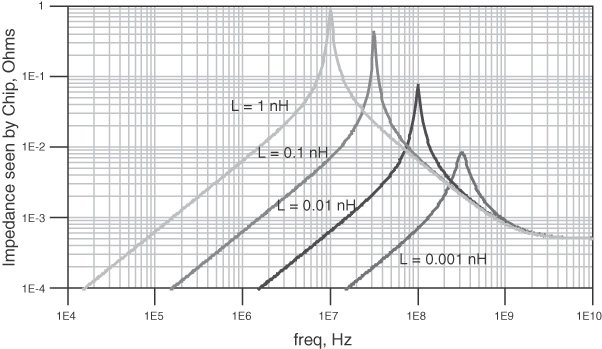

图 13-17：不同封装引线电感下，芯片看到的阻抗 —— 封装电感把”高频天花板”拉低 🚧
13.5 去耦电容：理想 vs 现实
理想电容阻抗 1/ωC 一路下滑；真实 MLCC 有 ESL 和 ESR → 阻抗先降后升，自谐振频率处最低。自谐振以上，电容”不管用”了。

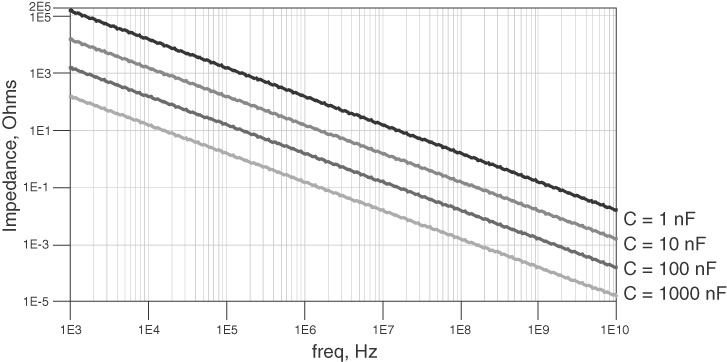

图 13-22：理想电容的阻抗 —— 无限下滑的斜线（梦里才有）💭

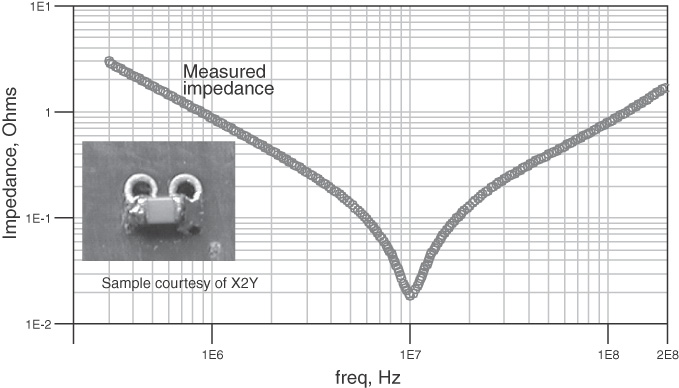

图 13-23：0603 去耦电容装板后实测阻抗 —— 先降后升的”V 形”，谷底是自谐振频率 🏔️

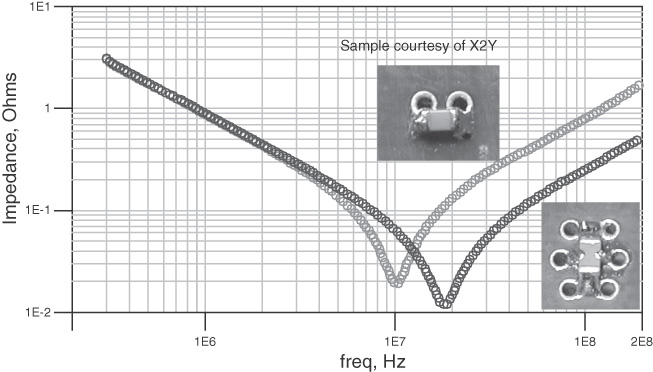

图 13-26：常规 0603 vs X2Y 交指电容 —— 电容值相同（低频重合），但 X2Y 的 ESL 小得多，高频更给力 🚀
13.6 ESL 与布局：电容有多 “接近” 才是关键
电容的 ESL 分四段：体电容自身、焊盘、过孔、平面扩展。前几段靠器件选型和布局压，最后一段靠过孔阵列和平面紧贴压。

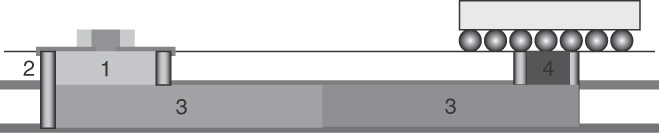

图 13-27：电容 ESL 的四个组成部分 —— 器件、焊盘、过孔、扩展电感 📏

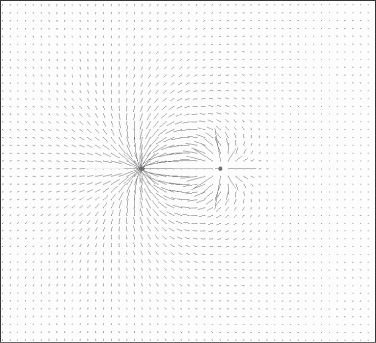

图 13-30：平面上从过孔源到过孔汇的电流流动 —— 电流扩散得越开，扩展电感越大 🌀
① 过孔紧贴焊盘（回路最小）；② 多个过孔并联（电感并联变小）；③ 平面间距尽量小（扩展电感小）；④ 电容放得离负载越近越好。
13.7 选几个电容：数量 or 数值？
经典问题是”要 0.1 μF 还是 1 μF？”——答案是：在高频段，数量比数值重要！因为自谐振以上电容是”电感人格”，并联 N 个就除以 N。
图 13-22：多个理想电容并联 —— 同值并联，阻抗曲线整体下移 📉
去耦电容的高频表现几乎与电容值无关（被 ESL 主导）。想压 100 MHz 的阻抗：
加数量、减回路电感
，比换大电容管用。当然，低频段（<1 MHz）还是要靠大电容的电荷量。
书里还有”频率域目标阻抗法（FDTIM）”：从目标阻抗反推每段频率需要多少电容 —— 工程上最系统的做法。
13.8 The Bottom Line（本章重点）✅
- 🎯 目标阻抗 = 纹波 ÷ 电流摆幅；全频段都要达标
- 🗺️ PDN 五段分工：VRM → bulk → MLCC → 封装 → on-die
- 🏔️ 真实电容有自谐振：以上是”电感人格”，靠 ESL 决定
- 📍 ESL 四段（器件/焊盘/过孔/扩展）—— 布局压缩回路电感
- 🔢 高频段数量胜于数值：并联 N 个，阻抗 /N
- 🧮 FDTIM 法：从目标阻抗倒推电容组合
Z_target = 50 mV / 10 A =
5 mΩ
。PDN 所有频段都要低于它。
100 MHz 远高于两者自谐振频率，此时电容表现由
ESL（寄生电感）
主导，与电容值无关。
①
加数量
（并联除电感）②
缩小回路
（过孔紧贴焊盘）③
离负载近
（缩短平面扩展距离）。
