这一章在干嘛?

教你读 S 参数文件(.s2p/.s4p):S11 回波损耗、S21 插入损耗、相位、耦合项、差分与混合模式 S 参数,以及怎么用它”挖”出互连的性能(谐振、stub、背钻)。

12.1 S 参数是什么

12.2 S11 与 S21

12.3 回损 vs 插损

12.4 相位与谐振

12.5 数据挖掘

12.6 差分与混合模式

12.7 小结

12.1 S 参数是什么:互连的”体检报告”

S 参数描述:把一个正弦波注入互连的某个端口,各个端口反射/透射出多少(幅度 + 相位)。它对所有线性、无源互连都适用——走线、连接器、封装、线缆。

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-1:S 参数适用于所有线性无源互连 —— 走线、过孔、连接器、封装、线缆 📦

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

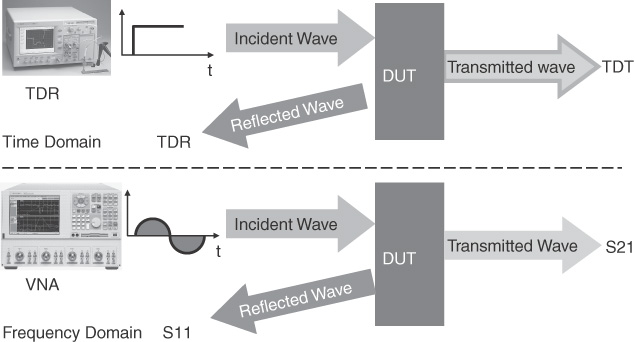

图 12-2:S 参数 = 精密波形在互连(DUT)上的”散射”描述 —— 入射、反射、透射 🎯

命名规则:

S
ij
= “从端口 j 注入,在端口 i 收到”。所以 S11 是回波损耗(1 口看自己),S21 是插入损耗(1 口到 2 口的传输)。

12.2 回波损耗与插入损耗:两个主角

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

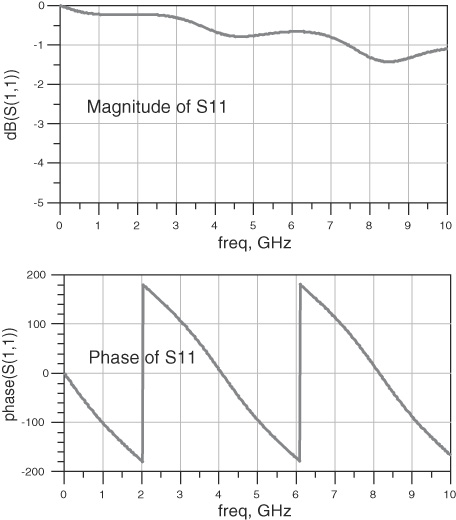

图 12-6:一段开路传输线的 S11 实测 —— 幅度(上)和相位(下)随频率摆动 📈

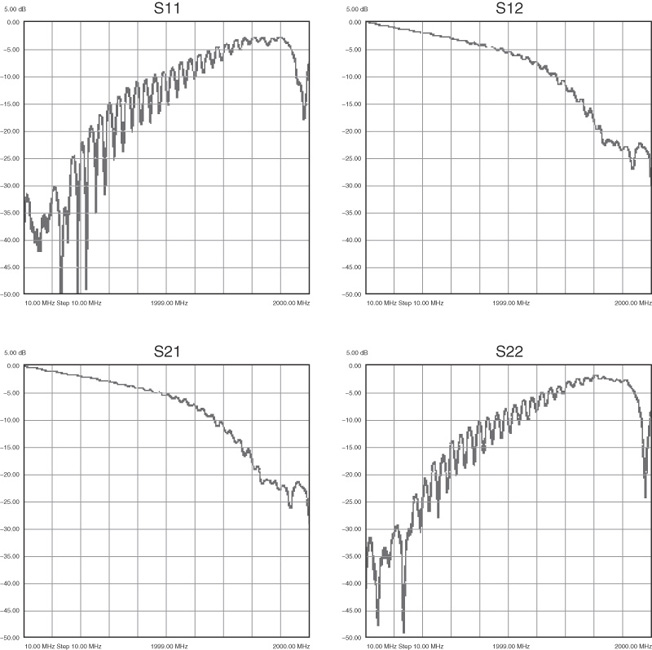

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-8:5 英寸带状线的双端口 S 参数实测(10 MHz–20 GHz)—— 每个元素都有幅度+相位 🗂️

理想”透明”互连:S11 全频段极小(无反射),S21 = 0 dB(全通过)。实测接近这样说明互连很干净。

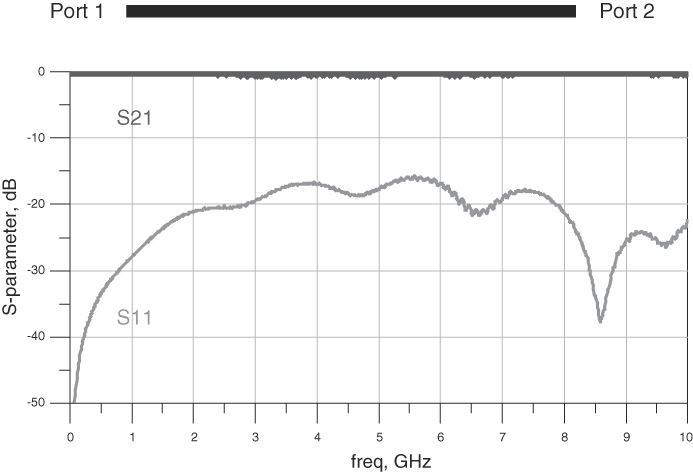

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-12:近”透明”互连的实测回波/插入损耗 —— 教科书级干净波形 ✨

12.3 回损多少才够?-10 dB 的魔法线

回波损耗必须 ≤ −10 dB(即反射功率 < 10%),才不会明显拖累插入损耗(若线本身无耗)。−10 dB ≈ 反射系数 0.316。

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

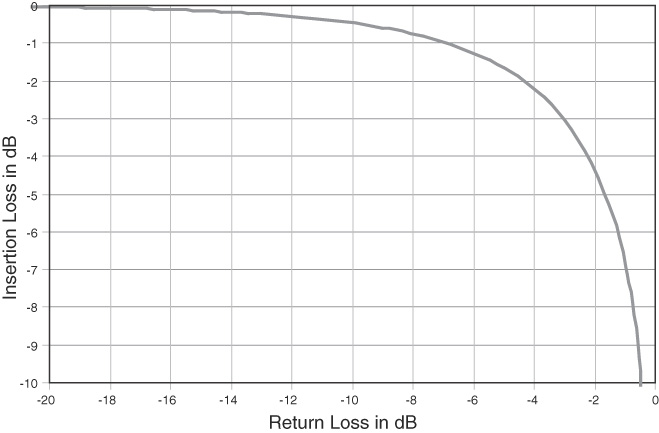

图 12-13:不同回损对插损的影响 —— 回损 −10 dB 以下对插损影响极小 📊

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

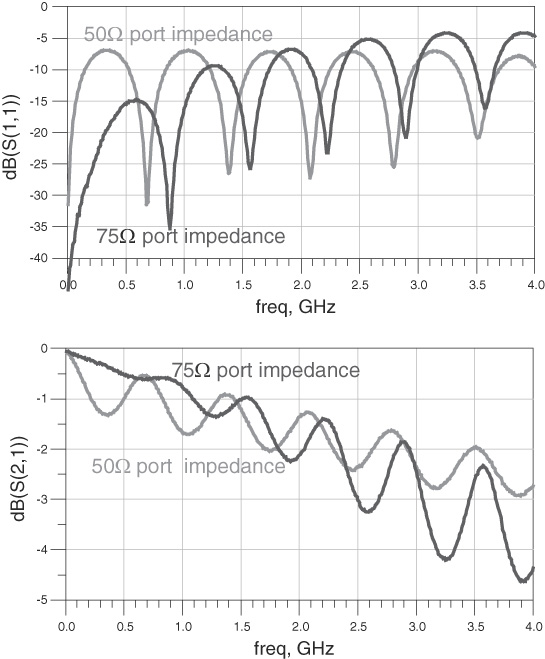

图 12-14:75Ω 线接 50Ω 连接器 —— 端口阻抗设 50 还是 75,S 参数完全不同。测 S 参数时端口阻抗要匹配被测对象 🎚️

12.4 相位与谐振:S21 里藏着”波长”的秘密

S21 的相位随时间延迟不断”绕圈”(越负越延迟);幅度则在谐振频率处出现凹陷。谐振来自:平面腔体、封装引脚、浮空走线、过孔 stub。

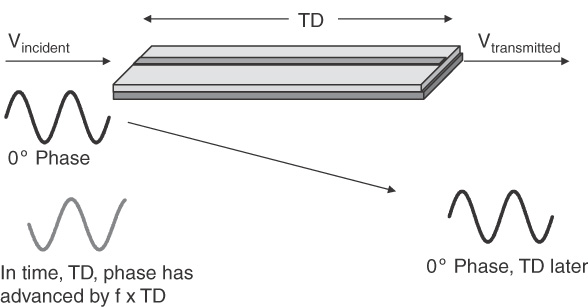

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-15:S21 相位为负 —— 正弦波穿过传输线,相位不断滞后 📐

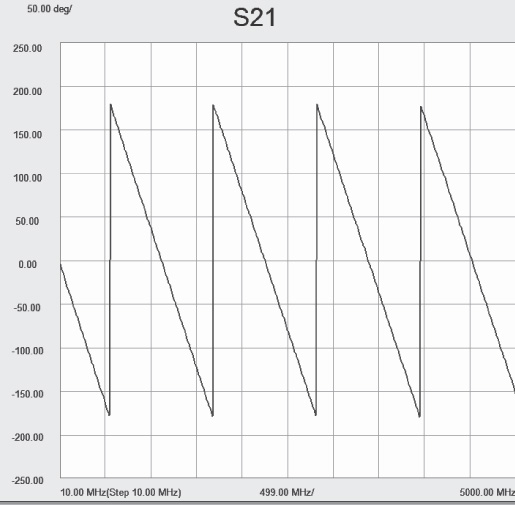

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-16:5 英寸带状线 S21 相位实测 —— 线性下降,斜率 = 时延 📉

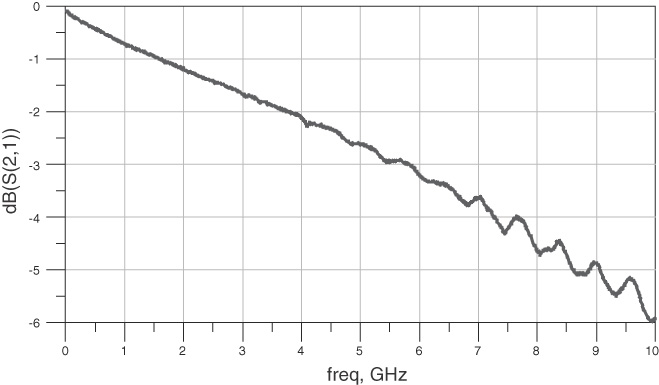

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-17:同一条线的 S21 幅度 —— 高频滚降来自损耗(FR4 介质损耗)🥀

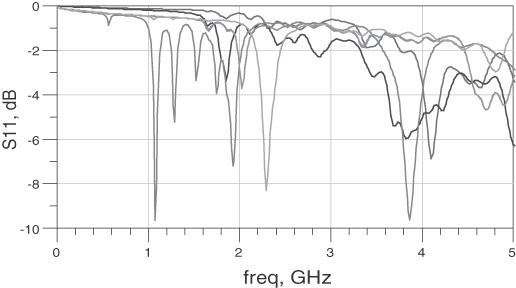

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-25:BGA 封装六根引线的回损实测 —— 1 GHz 起的凹陷是电源/地平面腔体谐振 + 邻近信号线耦合 🔔

12.5 数据挖掘:从 S 参数里”破案”

背板通道的 SDD21 上的”波纹”是连接器/过孔不连续的指纹;via stub 的 1/4 波长谐振会吃掉一段频带——背钻(backdrill)把 stub 打掉后谐振消失,眼图立刻变好。

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

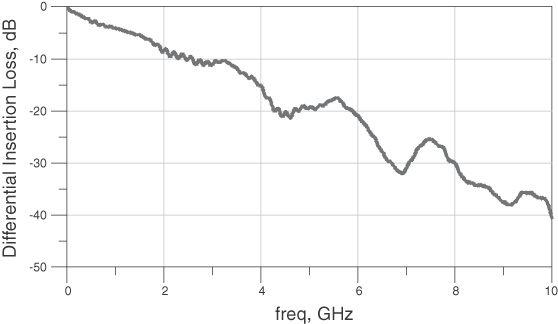

图 12-34:背板走线的 SDD21 —— 整体下滑是损耗,波纹是连接器和过孔不连续 🗺️

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

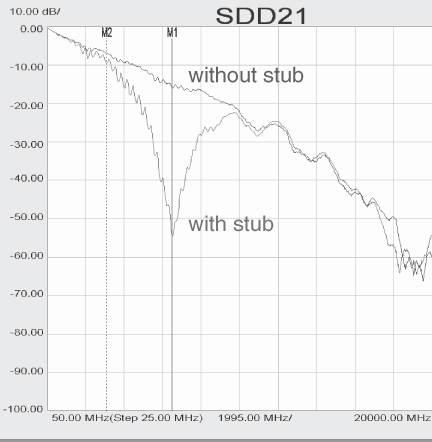

图 12-35:0.25 英寸 via stub 背钻前后差分回损对比 —— 背钻把谐振点”拔掉” ✅

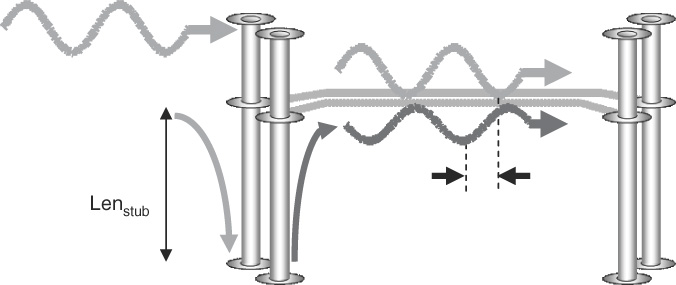

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的
图 12-36:stub 底部反射与入射波在接收端相消 —— stub 长度 = 1/4 波长时,两波反相 → 深度凹陷 🕳️

12.6 差分与混合模式 S 参数

两条线既能当”两条单端线”测(4 端口 S),也能当”一对差分”测(混合模式:SDD 差模、SCC 共模、SDC/SCD 模式转换)。模式转换项 SCD21 直接告诉你共模污染有多严重。

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

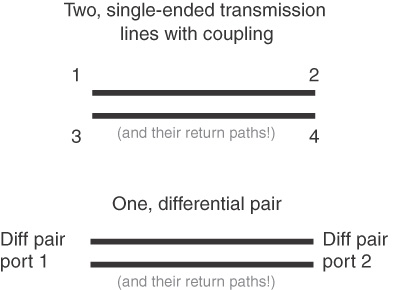

图 12-31:两条线的两种视角 —— 两条单端线(4 端口)或一对差分(2 个差分端口)🎭

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

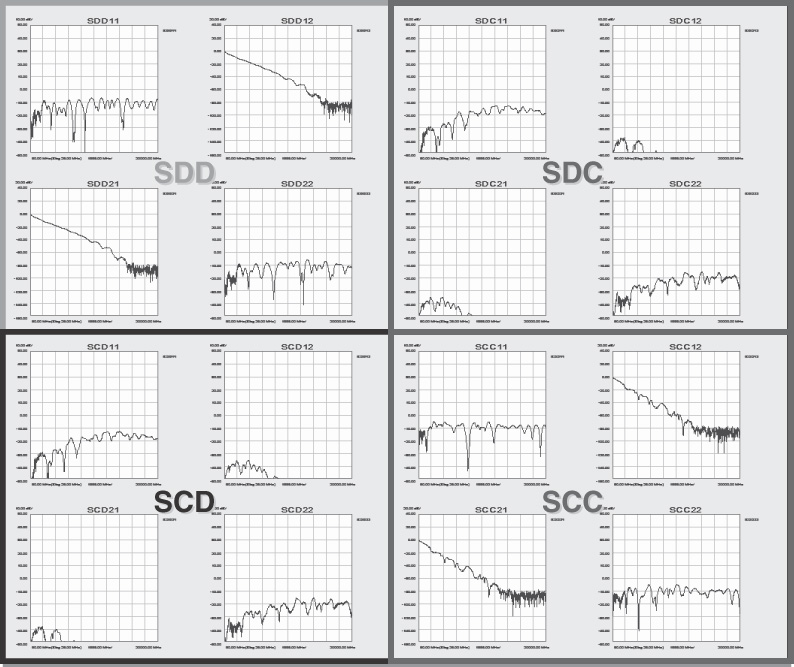

图 12-33:背板差分通道的混合模式 S 参数实测 —— SDD/SCC/SDC/SCD 四宫格 🗂️

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

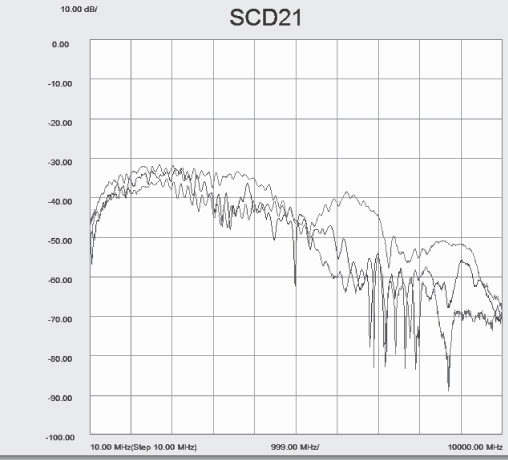

图 12-38:三个背板通道的 SCD21 实测 —— 峰值约 −35 dB(>1%),若差分 100 mV → 共模 >1 mV,裸双绞线可能过不了 FCC ⚠️

📡 第 12 章:S-Parameters for Signal-Integrity Applications(S 参数:SI 界的

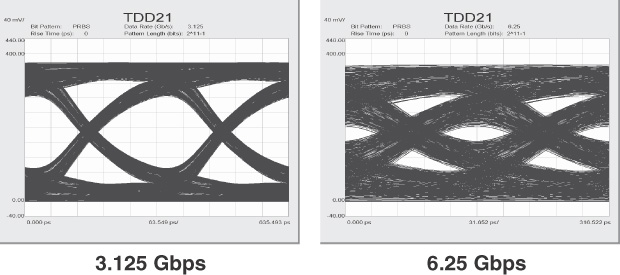

图 12-41:用实测 S 参数”模拟”出的背板眼图 —— 不同码率下眼图变化一目了然 👁️

12.7 The Bottom Line(本章重点)✅

> – 📡 Sij:j 口注入、i 口收到 —— 描述线性无源互连的”标准语言”
  • 🪞 S11 回波损耗(≤ −10 dB 及格)、📤 S21 插入损耗(0 dB 满分)
  • 🎚️ S 参数依赖端口阻抗 —— 测 75Ω 器件要用 75Ω 端口
  • 🔔 谐振凹陷 = 平面腔体 / via stub / 浮空线的”指纹”
  • 🕳️ via stub 1/4 波长谐振 → 背钻拔掉它
  • 🎭 混合模式 S 参数:SDD 差模、SCC 共模、SCD 模式转换(EMI 侦察兵)
1. S21 和 S11 分别是什么?

S21 = 端口 1 注入、端口 2 收到(传输/插入损耗);S11 = 端口 1 注入、端口 1 收到(反射/回波损耗)。

2. 为什么回损 −10 dB 是常用及格线?

−10 dB ≈ 反射功率 10%(电压反射 31.6%)。更低反射对插损影响小于 0.5 dB,通常可接受。

3. 模式转换 SCD21 大了意味着什么?

差模信号被”转换成”共模 → 共模辐射风险高(EMI),且差分接收端裕量受损。越大越糟。
