一句话
监控块用另一套基准（bandgap2）盯着所有电源输出：越上界且持续够久=OV，跌破下界持续够久=UV，欠压赖着不走=升级成 StG（对地短路）。时间不到不算数——这就是「去抖」。

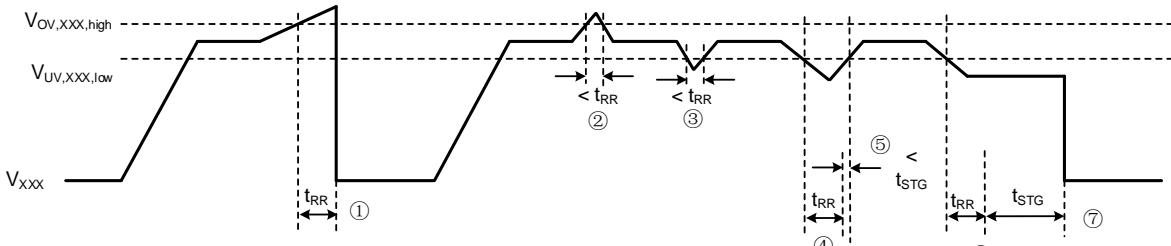

三种事件的判定规则
| 事件 | 条件 | 后果 |
|---|---|---|
| OV 过压 | 越过 OV 阈值且持续 > tRR | 关对应 LDO + 记录 + 拉信号 |
| UV 欠压 | 跌破 UV 阈值且持续 > tRR | 不关，记录 + 拉信号 |
| StG 对地短路 | 跌破 UV 阈值且持续 > tStG（更久） | 关对应 LDO |
直觉理解：OV 意味着「芯片要被打坏」→ 立刻断；UV 可能只是瞬间跌落（负载突变）→ 观望；跌落一直不恢复 → 输出八成短路到地了 → 断。
为什么要独立基准？
调压器用 bandgap1，监控用 bandgap2，两者还互相校验（偏差 >4% 算故障）。如果监控和被监控对象共用一个基准，基准本身坏了就全都「睁眼瞎」——双基准交叉是功能安全的基本功。
各路的阈值举例
| 电源 | OV 阈值（5V 档） | UV 阈值（5V 档） | OV/UV 信号走哪 |
|---|---|---|---|
| VUC / VSTBY / 外部Buck | 5.35V | 4.3V | nRESET（关系 MCU 命） |
| VCO / VT1 / VT2 | 5.5V | 4.5V | nINT（报中断即可） |
规律：关系到 MCU 存亡的走 nRESET（复位重来），外围的走 nINT（通知 MCU 自己处理）。
VMON：给外部电源也装监控
外挂 Buck 的输出经电阻分压接 VMON 脚（欠压 0.728V / 过压 0.872V），监控规则相同。配套计算器：
自测一下
3.3V 系统（阈值 3.53/2.97）用 100k/27k 分压监视 3.3V 电源，VMON 是多少？在哪个区？
答案：VMON = 3.3×27/127 ≈ 0.702V，低于 0.728V 欠压阈值——分压比选错了，会被误判为欠压。需减小 R2 比例让 VMON 落在 0.728~0.872V 之间。
