📘 第 13 章：I/O 体系结构和设备驱动

图 1：第 13 章章首插图

这一篇在干嘛？

上一章的虚拟文件系统（VFS）把”读文件、写文件”抽象成了统一的接口，但真正干活的是底下的硬件设备。本章讲清楚内核是怎么和硬件打交道的：I/O 端口、设备驱动模型（sysfs/kobject）、设备文件、设备驱动的注册与监控方式，以及字符设备驱动的完整实现套路。这是理解后面块设备驱动（第 14 章）的地基。

I/O 体系结构 | 设备驱动模型与 sysfs | kobject：模型的骨架 | 设备文件 | 驱动注册与初始化 | 监控 I/O 操作 | 访问 I/O 共享内存 | DMA 直接内存访问 | 内核支持的层次 | 字符设备驱动

I/O 体系结构：总线、端口、接口与控制器

计算机要正常工作，必须在 CPU、RAM 和一堆 I/O 设备之间打通数据的”公路”。这些公路就是总线（bus）。

一台典型的 PC 里有好几条不同类型的总线（PCI、ISA、USB、SCSI 等），它们通过叫做**桥（bridge）**的硬件设备互相连接。还有两条高速总线专门负责内存读写：前端总线连接 CPU 和 RAM 控制器，后端总线连接 CPU 和外部硬件缓存。**主桥（host bridge）**则把系统总线和前端总线连在一起。

每个 I/O 设备都挂在某一条总线上，而且只能挂在一条上。连接 CPU 与 I/O 设备的数据通路统称为 I/O 总线。从 CPU 到具体设备，中间要经过最多三层硬件：

1. I/O 端口（I/O ports）——设备的”地址门牌”；
2. I/O 接口（I/O interface）——端口与设备控制器之间的”翻译官”；
3. 设备控制器（device controller）——真正指挥设备动作的电路。

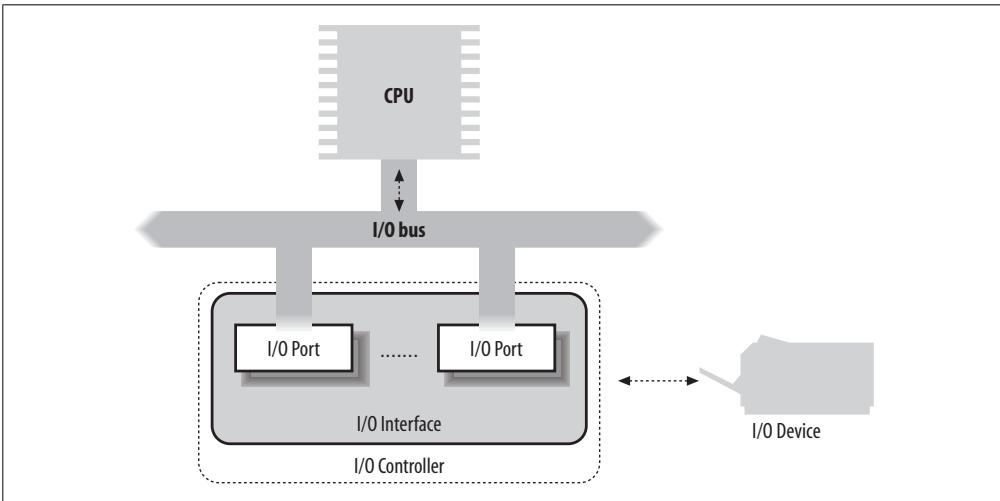

图 1：PC 的 I/O 体系结构

I/O 端口

连接到 I/O 总线的每个设备都有一组自己的 I/O 地址，通常称为 I/O 端口。在 IBM PC 体系结构中，I/O 地址空间最多提供 65536 个 8 位端口。两个连续的 8 位端口可以当作一个 16 位端口（必须从偶数地址开始），两个连续的 16 位端口可以当作一个 32 位端口（必须从 4 的倍数地址开始）。

CPU 用四条特殊的汇编指令访问端口：in、ins、out、outs，在 CPU 寄存器和端口之间传输数据。

I/O 端口也可以映射到物理地址空间里，这样 CPU 就能用普通的内存指令（mov、and、or 等）直接和设备通信。现代硬件设备更偏好这种内存映射 I/O，因为它速度更快，还能和 DMA 配合使用。

为了给程序员一个统一的编程界面，每个设备的端口被组织成一组专用寄存器：

• 控制寄存器：CPU 往里写要发给设备的命令；
• 状态寄存器：CPU 从里读设备的内部状态；
• 输入寄存器：CPU 从里读设备送来的数据；
• 输出寄存器：CPU 往里写要发给设备的数据。

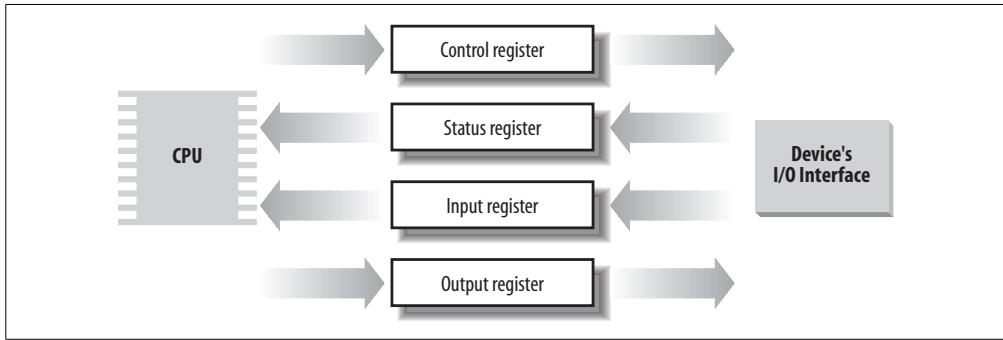

图 2：专用 I/O 端口（控制、状态、输入、输出寄存器）

为了省钱，同一个端口经常身兼数职：某些位表示状态，某些位表示命令；同一个端口可能既是输入寄存器又是输出寄存器。

访问 I/O 端口：内核的辅助函数

内核提供了一组封装函数来简化端口访问：

函数族	作用
inb() / inw() / inl()	从端口读 1、2、4 个连续字节（b=字节，w=字，l=长字）
inb_p() / inw_p() / inl_p()	同上，但读完后执行一条”哑指令”插入暂停
outb() / outw() / outl()	向端口写 1、2、4 个连续字节
outb_p() / outw_p() / outl_p()	同上，写完后插入暂停
insb() / insw() / insl()	按 1、2、4 字节为一组，连续读一串字节
outsb() / outsw() / outsl()	按 1、2、4 字节为一组，连续写一串字节

访问端口本身很简单，难的是知道哪些端口被哪个设备占了。尤其是 ISA 总线的系统，驱动程序常常要”盲写”某些端口去探测硬件——如果这个端口已被别的设备占用，系统就可能崩溃。

为了防止这种情况，内核用**资源（resource）**机制登记每个硬件设备占用的 I/O 端口。一个资源就代表一段可独占分配的 I/O 端口地址范围，其数据结构如下：

类型	字段	说明
const char *	name	资源拥有者的描述
unsigned long	start	资源范围的起点
unsigned long	end	资源范围的终点
unsigned long	flags	各种标志
struct resource *	parent	指向资源树中的父节点
struct resource *	sibling	指向兄弟节点
struct resource *	child	指向第一个子节点

所有同类的资源挂成一棵树。为什么用树？举个例子：IDE 硬盘接口占用了 0xf000–0xf00f 这段端口，于是树里有一个对应整个范围的节点；但 IDE 驱动还要记住 0xf000–0xf007 给主盘用、0xf008–0xf00f 给从盘用——于是它在这个节点下面再挂两个子节点。规则就是：树中每个节点的范围必须是父节点范围的子区间。I/O 端口资源树的根叫 ioport_resource，覆盖整个 I/O 地址空间（0–65535）。

驱动程序常用三个函数操作资源树：

• request_resource()：把给定范围分配给一个设备；
• allocate_resource()：在树中找一个给定大小和对齐方式的空闲范围并分配（PCI 设备驱动主要用它，因为 PCI 设备的端口号可以任意配置）;
• release_resource()：释放先前分配的范围。

针对 I/O 端口还有两个快捷封装：request_region() 和 release_region()。当前已分配的 I/O 地址树可以从 /proc/ioports 文件里看到。

I/O 接口

I/O 接口是插在一组 I/O 端口和对应设备控制器之间的硬件电路，相当于”翻译官”：把端口里的值翻译成设备的命令和数据；反过来监测设备状态的变化，更新充当状态寄存器的端口。它还常常通过一条 IRQ 线连到可编程中断控制器，替设备发出中断请求。

接口分两类：

• 定制 I/O 接口：专为某种设备服务。常见的有键盘接口（内部微处理器解码按键组合、产生中断、把扫描码放进输入寄存器）、图形接口（显卡上有自己的帧缓冲、专用处理器和 ROM 代码）、磁盘接口（通过电缆连接集成在磁盘上的智能控制器，如 IDE）、总线鼠标接口、网络接口（以太网 IEEE 802.3 最常见）。
• 通用 I/O 接口：可连接多种外部设备。常见的有：
  • 并行口：一次传 1 字节，传统上接打印机，也能接活动磁盘、扫描仪等；
  • 串行口：一次传 1 位，内含 UART 芯片负责字节与比特流之间的串并转换，速度慢，适合接调制解调器、鼠标、打印机；
  • PCMCIA 接口：多见于笔记本电脑，信用卡大小的设备可不重启插拔；
  • SCSI 接口：把 PC 主总线连到一条二级 SCSI 总线，SCSI-2 可挂 8 个设备，Wide SCSI-2/SCSI-3 可挂 16 个以上；
  • USB：高速通用接口，取代了传统上接并口、串口、SCSI 的各种外设。

设备控制器

复杂设备还需要一个设备控制器来驱动它，控制器承担两个角色：

• 把从 I/O 接口收到的高层命令翻译成具体的电信号序列，驱使设备执行动作；
• 把设备发来的电信号转换并解释，通过 I/O 接口修改状态寄存器的值。

典型的例子是磁盘控制器：它收到”写这块数据”这样的高层命令，把它变成”把磁头定位到正确磁道”、“把数据写进磁道”这样的低层磁盘操作。现代磁盘控制器非常复杂，自带快速磁盘缓存，还能根据磁盘几何参数重排 CPU 的高层请求。

简单设备则没有控制器，比如可编程中断控制器（第 4 章）和可编程间隔定时器（第 6 章）。另外很多设备自带内存，叫做 I/O 共享内存——比如显卡帧缓冲里的几十兆 RAM，用来存放屏幕图像，后面”访问 I/O 共享内存”一节再细讲。

设备驱动模型与 sysfs

早期 Linux 内核对驱动开发者提供的支持很有限：分配动态内存、预留 I/O 地址或 IRQ 线、响应中断。因为老硬件彼此差异太大，没什么公共性，统一模型没有意义。

但现在不同了。PCI 这类总线对硬件内部设计提出了统一要求，不同种类的现代设备都支持相似的功能，驱动通常要处理：

• 电源管理：比如笔记本进入”待机”时，内核必须让每个设备都进入低功耗状态，而且要按正确顺序进行——必须先让硬盘待机、再让磁盘控制器待机，反过来的话就没法给硬盘发命令了；
• 即插即用（PnP）：配置设备时透明地分配资源；
• 热插拔：系统运行中插入/拔出设备。

为了统一处理这些事情，Linux 2.6 提供了一套数据结构和辅助函数，把系统中所有的总线、设备、驱动纳入统一框架——这就是设备驱动模型。

sysfs 文件系统

sysfs 是一个类似 /proc 的特殊文件系统，通常挂载在 /sys 目录。它的目标也是让用户态程序访问内核内部数据结构，但比 /proc 组织得更有条理。sysfs 的一个核心目标是把设备驱动模型各组件之间的层次关系暴露出来。它的顶层目录包括：

目录	内容
block	块设备（不管挂在哪条总线上）
devices	内核识别的所有硬件设备，按所属总线组织
bus	系统中的各类总线
drivers	内核中已注册的设备驱动
class	设备的类型（声卡、网卡、显卡等）；同一类可包含不同总线、不同驱动的设备
power	处理某些设备电源状态的文件
firmware	处理某些设备固件的文件

组件之间的关系用符号链接表达。比如 /sys/block/sda/device 可能是一个指向 /sys/devices/pci0000:00 下某个子目录的符号链接（代表接在 PCI 总线上的 SCSI 控制器）。sysfs 里的普通文件则表示驱动和设备的属性，比如 /sys/block/hda/dev 文件里存着第一个 IDE 链上主盘的主从设备号。

kobject：模型的骨架

设备驱动模型的核心数据结构叫 kobject，它与 sysfs 天然绑定：每个 kobject 对应 sysfs 里的一个目录。

kobject 总是嵌入在更大的对象——“容器”——里面，容器才是真正描述总线、设备、驱动的东西。比如第一个 IDE 磁盘第一个分区的描述符就对应 /sys/block/hda/hda1 目录。把 kobject 嵌进容器，内核就能：

• 为容器维护引用计数器；
• 维护容器的层次列表或集合（比如一个块设备的 sysfs 目录下，每个分区一个子目录）；
• 为容器属性提供用户态视图。

kobject、kset 与 subsystem

kobject 由 kobject 结构表示：

类型	字段	说明
char *	k_name	指向容器名字符串的指针
char []	name	容器名（若不超过 20 字节）
struct k_ref	kref	容器的引用计数器
struct list_head	entry	kobject 所在链表的指针
struct kobject *	parent	父 kobject 指针
struct kset *	kset	所在 kset 的指针
struct kobj_type *	ktype	kobject 类型描述符指针
struct dentry *	dentry	关联的 sysfs 文件的 dentry

ktype 指向的 kobj_type 对象包含三项：release 方法（kobject 被释放时执行）、sysfs_ops 指针（sysfs 操作表）、默认属性列表。

kref 就是引用计数。kobject_get() 增加计数，kobject_put() 减少计数；计数归零时释放 kobject 使用的资源并执行 release 方法——这个方法通常只有在容器是动态分配的情况下才定义，作用是释放容器本身。

kobject 可以通过 kset 组织成层次树。kset 是同类型 kobject 的集合：

类型	字段	说明
struct subsystem *	subsys	指向 subsystem 描述符
struct kobj_type *	ktype	kset 的 kobject 类型描述符
struct list_head	list	kset 所含 kobject 链表的头
struct kobject	kobj	内嵌的 kobject
struct kset_hotplug_ops *	hotplug_ops	热插拔回调函数表

巧妙之处在于 kset 内部也嵌了一个 kobject（kobj 字段），集合中所有 kobject 的 parent 都指向它。这样 kset 自身的引用计数就是内嵌 kobject 的引用计数（kset_get()/kset_put() 只是对内嵌 kobject 调 kobject_get()/kobject_put()），而且 kset 自己还能再成为另一个 kset 的成员——只要把内嵌 kobject 插进上层的 kset 即可。

kset 的集合叫 subsystem（子系统），一个 subsystem 可以包含不同类型的 kset。它的结构只有两个字段：内嵌的 kset（存放收录的 kset）和一个 rwsem 读写信号量（递归地保护子系统内所有的 kset 和 kobject）。subsystem 同样可以嵌入更大的容器，容器的引用计数就是内嵌 subsystem 的引用计数——subsys_get() 和 subsys_put() 负责增减它。

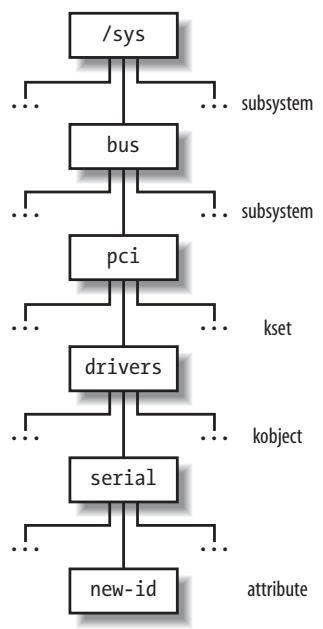

图 4：设备驱动模型层次结构示例——bus 子系统包含 pci 子系统，后者包含 drivers kset，其中 serial kobject 带一个 new-id 属性

注册 kobject、kset 与 subsystem

想让 kobject/kset/subsystem 出现在 sysfs 树里，必须先注册它。kobject 对应的目录总是出现在其父 kobject 的目录下——同一 kset 里的 kobject 目录都出现在 kset 自己的目录下。因此 sysfs 子树的结构直接反映了各容器对象之间的层次关系。sysfs 顶层目录通常就对应已注册的 subsystem。

• kobject_register()：初始化 kobject 并在 sysfs 中创建对应目录（调用前应设置 kset 字段指向父 kset）；
• kobject_unregister()：从 sysfs 中移除目录；
• kset_register()/kset_unregister()、subsystem_register()/subsystem_unregister()：本质上都是对上面两个函数的封装。

kobject 目录下的普通文件是属性：sysfs_create_file() 接收 kobject 地址和属性描述符，在正确目录里创建特殊文件。跨目录的关系用符号链接表达：sysfs_create_link() 为给定 kobject 在另一个 kobject 的目录下创建符号链接。

模型的三大组件：device、device_driver、bus_type

设备用 device 对象描述（关键字段节选）：

类型	字段	说明
struct device *	parent	父设备指针
struct list_head	children	子设备链表头
struct kobject	kobj	内嵌 kobject
char []	bus_id	设备在宿主总线上的位置
struct bus_type *	bus	宿主总线
struct device_driver *	driver	控制它的驱动
void *	driver_data	驱动的私有数据
struct dev_pm_info	power	电源管理信息
unsigned long long *	dma_mask	设备的 DMA 掩码
void (*)(struct device *)	release	释放设备描述符的回调

所有 device 对象都收在 devices_subsys 子系统里，对应 /sys/devices 目录。设备是分层的：如果子设备离开父设备就无法工作，那父设备就是它的 parent。比如 PCI/USB 桥就是 USB 总线上所有设备的父设备。device 对象通常静态嵌入更大的描述符——例如 PCI 设备用 pci_dev 描述，其中的 dev 字段就是一个 device 对象。引用计数通过 get_device()/put_device() 增减；device_register() 把新设备插入模型并自动在 /sys/devices 下创建目录，device_unregister() 反之。

驱动用 device_driver 对象描述：

类型	字段	说明
char *	name	驱动名
struct bus_type *	bus	支持设备所在的总线
struct kobject	kobj	内嵌 kobject
struct list_head	devices	驱动所支持的所有设备链表头
int (*)(struct device *)	probe	探测设备（确认驱动能否处理它）
int (*)(struct device *)	remove	设备被移除时调用
void (*)(struct device *)	shutdown	设备关机时调用
int (*)(struct device *, unsigned long, unsigned long)	suspend	设备进入低功耗状态时调用
int (*)(struct device *, unsigned long)	resume	设备恢复正常状态时调用

probe、remove、shutdown/suspend/resume 这几组方法分别服务热插拔、即插即用和电源管理。驱动对象同样嵌入更大的描述符（如 PCI 驱动用 pci_driver），注册用 driver_register()/driver_unregister()，引用计数用 get_driver()/put_driver()。

总线类型用 bus_type 对象描述：

类型	字段	说明
char *	name	总线类型名
struct kset	drivers	驱动的 kobject 集合
struct kset	devices	设备的 kobject 集合
int (*)(struct device *, struct device_driver *)	match	检查某驱动是否支持某设备
int (*)(struct device *, char **, int, char *, int)	hotplug	设备注册时调用
int (*)(struct device *, unsigned long)	suspend	保存硬件上下文并改变电源级别
int (*)(struct device *)	resume	恢复电源级别和硬件上下文

每个 bus_type 内嵌一个 subsystem；所有这些 subsystem 又收在 bus_subsys 里，对应 /sys/bus 目录——比如有 /sys/bus/pci。每条总线的 subsystem 通常只有 drivers 和 devices 两个 kset：前者放该总线类型的所有驱动描述符，后者放所有设备描述符（因为设备的 kobject 目录已经出现在 /sys/devices 下了，所以这里的 devices 目录里放的是指向那些目录的符号链接）。bus_for_each_drv() 和 bus_for_each_dev() 分别遍历驱动链表和设备链表。

match 方法在内核需要判断”某个驱动能否处理某个设备”时执行，通常就是在驱动的支持标识符表里查找设备标识符。hotplug 方法在设备注册进模型时执行，负责把总线特定的信息加进环境变量，传递给被通知的用户态程序。

类（class）

每个类由一个 class 对象描述，全部属于对应 /sys/class 的 class_subsys 子系统——比如 /sys/class/input 对应 input 类。类对象里有一个 class_device 描述符链表，每个 class_device 代表属于该类的一个逻辑设备，其 dev 字段指向一个 device 描述符。一个硬件设备可以对应多个 class_device——比如声卡包含 DSP、混音器、游戏口等多个子设备，每个子设备都需要自己的用户态接口。同一类的驱动应该向用户态提供相同的功能。每个 class_device 内嵌的 kobject 有个叫 dev 的属性文件，存放访问对应逻辑设备所需的设备文件主从号。

设备文件

Unix 的哲学是”一切皆文件”：I/O 设备也被当作特殊的文件——设备文件。于是读写普通文件用的同一套系统调用就能直接操作设备：同一个 write() 既可以写磁盘上的常规文件，也可以往 /dev/lp0 设备文件里写数据来驱动打印机。

按底层驱动的特点，设备文件分块设备和字符设备两类，界限不算特别严格，但大致可以这么区分：

• 块设备的数据可以随机寻址，传输一个数据块耗时短且（至少从用户角度看）大致相同。典型：硬盘、软盘、CD-ROM、DVD。
• 字符设备的数据要么不能随机寻址（比如声卡），要么随机访问的耗时强烈依赖于数据在设备中的位置（比如磁带机）。

网卡是个著名的例外——它是硬件设备，却不与设备文件直接关联。

设备文件从早期 Unix 就存在。它的 inode 不需要指向磁盘数据块的指针（它根本没有数据），取而代之的是硬件设备的标识符。传统上这个标识符由三部分组成：

• 设备文件类型（字符或块）；
• 主设备号（major）：标识设备类型。主设备号相同、类型相同的设备文件共享同一套文件操作，因为它们由同一个驱动处理；
• 次设备号（minor）：在同一主设备号的一组设备中标识具体某一个。比如同一磁盘控制器管的一组磁盘主设备号相同、次设备号不同。

mknod() 系统调用创建设备文件，参数是文件名、类型和主从号。设备文件通常放在 /dev 目录。注意字符设备和块设备的编号是相互独立的：块设备 (3,0) 和字符设备 (3,0) 是两回事。

名称	类型	主号	次号	说明
/dev/fd0	块	2	0	软盘
/dev/hda	块	3	0	第一个 IDE 磁盘
/dev/hda2	块	3	2	第一个 IDE 磁盘的第二个主分区
/dev/hdb	块	3	64	第二个 IDE 磁盘
/dev/hdb3	块	3	67	第二个 IDE 磁盘的第三个主分区
/dev/ttyp0	字符	3	0	终端
/dev/console	字符	5	1	控制台
/dev/lp1	字符	6	1	并行打印机
/dev/ttyS0	字符	4	64	第一个串口
/dev/rtc	字符	10	135	实时时钟
/dev/null	字符	1	3	空设备（黑洞）

设备文件也可以对应虚构的逻辑设备——/dev/null 就是”黑洞”，写进去的数据全被丢弃，读它永远是空的。对内核来说设备文件叫什么名字无关紧要：你在 /tmp/disk 建一个块类型、主号 3 次号 0 的设备文件，效果和 /dev/hda 完全一样。但文件名对某些应用程序可能有意义，比如通信程序可能默认第一个串口叫 /dev/ttyS0。

用户态处理：动态设备号与 udev

传统 Unix 里主从号各 8 位，最多 65536 个块设备文件加 65536 个字符设备文件。听起来够用，实际上不够——问题不在数量，而在静态分配：设备文件传统上一次性永久分配在 /dev 里，官方注册表（Documentation/devices.txt）登记了所有已分配的设备号。可如今硬件种类太多，设备号几乎分配完了；高端系统可能用成百上千块同型磁盘，8 位次设备号根本不够（注册表只给 16 块 SCSI 磁盘每块 15 个分区预留了编号，超过就得改内核源码）。

Linux 2.6 的解法有两条：

1. 扩大设备号：主号 12 位，次号 20 位，通常装在一个 32 位的 dev_t 变量里。MAJOR、MINOR 宏从 dev_t 里提取主从号，MKDEV 宏把两个号编码成 dev_t。老式 16 位设备号的文件仍被兼容处理。
2. 动态化：
   • 动态分配设备号：驱动注册时声明要处理的设备号范围，也可以不指定具体值、让内核分一段可用的给它。新设备不必再去官方注册表登记了。但这样一来设备文件就不能一次建好了，必须在驱动初始化之后按实际主从号创建——设备驱动模型提供了优雅的出口：主从号存放在 /sys/class 各子目录的 dev 属性文件里。
   • 动态创建设备文件：安装 udev 工具集。系统启动时清空 /dev，然后 udev 程序扫描 /sys/class 的子目录找 dev 文件，根据其中的主从号在 /dev 里创建对应的设备文件，并按配置文件分配文件名、建立符号链接，尽量沿用传统的 Unix 命名习惯。最终 /dev 里只有本系统内核支持的设备的文件，一个不多。
   • 系统运行中新加载驱动模块或热插拔设备（如 USB 外设）时也能自动补建文件：每当内核发现新设备，就启动一个进程执行用户态的 /sbin/hotplug 脚本，把设备信息通过环境变量传过去；装了 udev 的话，脚本就会在 /dev 里建好设备文件。

VFS 如何处理设备文件

设备文件活在目录树里，但和常规文件有本质区别：进程访问常规文件，访问的是磁盘分区上的一些数据块；进程访问设备文件，访问的是一台硬件设备。VFS 的职责就是把这种差别对应用程序隐藏起来。

办法是：打开设备文件时，VFS 改掉它的默认文件操作表——此后对该文件的每个系统调用都翻译成与设备相关的函数调用，而不是宿主文件系统的函数。

以 open() 为例：服务例程解析路径、建立 inode、dentry、file 对象。文件系统读取磁盘 inode 初始化 inode 对象（通常是 ext2_read_inode() 之类）；当它发现这个磁盘 inode 对应的是设备文件时，就调用 init_special_inode()，把设备文件的主从号存进 inode 的 i_rdev 字段，并把 i_fop 字段设成 def_blk_fops（块设备）或 def_chr_fops（字符设备）两张通用操作表之一的地址。open() 服务例程随后调用 dentry_open() 分配 file 对象，其 f_op 又被设成同样的表。这样，对设备文件的每个系统调用都会激活设备驱动里的函数，而不是底层文件系统的函数。

设备驱动的注册与初始化

设备驱动就是一组内核例程，它让硬件设备响应 VFS 定义的标准编程接口（open、read、lseek、ioctl 等）。每种设备的 I/O 控制器不同、命令不同、状态信息不同，所以大多数设备都有自己的驱动。

注册

要让”系统调用 → 驱动函数”这条路走得通，驱动必须先注册自己：分配一个 device_driver 描述符、插入设备驱动模型的数据结构、关联到对应的设备文件。访问未注册驱动的设备文件会返回 -ENODEV 错误码。

静态编译进内核的驱动在内核初始化阶段注册；编译成模块的驱动在模块加载时注册（卸载模块时可以反注册）。

以 PCI 设备为例：驱动分配一个 pci_driver 描述符，初始化其中一些字段，然后调用 pci_register_driver()。这个描述符里内嵌了一个 device_driver，pci_register_driver() 只是初始化内嵌描述符并调用 driver_register()。注册时内核会寻找尚未被支持、但可能由此驱动处理的硬件设备——依靠总线的 match 方法和驱动的 probe 方法。一旦找到可处理的设备，内核就分配 device 对象并调用 device_register() 把它插入模型。

初始化：越晚越好

注册和初始化是两回事，时机策略正好相反：

• 注册要尽早——让用户态程序尽快能通过设备文件使用驱动；
• 初始化要尽量晚——初始化意味着分配宝贵的系统资源，占了就轮不到别的驱动用了。

第 4 章见过一个例子：IRQ 的分配通常是动态的、用之前才做，因为好几台设备可能共享同一条 IRQ 线。同样能”最后时刻再要”的资源还有 DMA 传输缓冲区的页框、DMA 通道本身（老式非 PCI 设备如软盘驱动用后者）。

为避免重复索要资源，驱动通常采用使用计数器模式：

• 使用计数器记录当前正在访问设备文件的进程数，open 方法里加一，release 方法里减一；
• open 方法在加计数之前先看一眼：如果计数为零（自己是第一个用户），就分配资源、在硬件上启用中断和 DMA；
• release 方法在减计数之后再看看：如果计数为零（没别人在用了），就在 I/O 控制器上禁用中断和 DMA，然后释放资源。

监控 I/O 操作：轮询与中断

I/O 操作要多久完成往往无法预测：可能取决于机械因素（磁头当前位置）、随机事件（网卡上何时到达数据包）、人为因素（用户何时按键、何时发现打印机卡纸）。发起 I/O 操作的驱动必须依赖某种监控技术，要么等到操作完成，要么等到超时。操作正常结束就读状态寄存器确认成败；超时则说明出了岔子。

两种技术：轮询模式和中断模式。

轮询模式

CPU 反复读取设备的状态寄存器，直到它的值表明操作完成。和第 5 章自旋锁的轮询类似，但 I/O 轮询还得记得检查超时：

for (;;) {
    if (read_status(device) & DEVICE_END_OPERATION) break;
    if (--count == 0) break;
}

count 变量在进入循环前初始化，每轮递减，充当粗糙的超时机制。更精确的做法是每轮读一次 jiffies 计数（第 6 章）与开始等待前的值比较。

如果 I/O 操作要花几毫秒这样的”长时间”，纯轮询太浪费 CPU——可以在循环里插入 schedule() 调用，每次轮询后主动让出 CPU。

中断模式

只有当 I/O 控制器能通过 IRQ 线报告”操作做完了”，才能用中断模式。

看一个最简单的例子：一个输入型字符设备。用户对设备文件发 read() 时，驱动向设备控制寄存器发读命令；经过一段不可预测的时间后，设备把一个字节数据放进输入寄存器；驱动把这个字节作为 read() 的返回结果。

驱动包含两个函数：实现 read 方法的 foo_read() 和处理中断的 foo_interrupt()：

ssize_t foo_read(struct file *filp, char *buf, size_t count,
    loff_t *ppos)
{
    foo_dev_t * foo_dev = filp->private_data;
    if (down_interruptible(&foo_dev->sem)
    return -ERESTARTSYS;
    foo_dev->intr = 0;
    outb(DEV_FOO_READ, DEV_FOO_CONTROL_PORT);
    wait_event_interruptible(foo_dev->wait, (foo_dev->intr==1));
    if (put_user(foo_dev->data, buf))
    return -EFAULT;
    up(&foo_dev->sem);
    return 1;
}

驱动依赖一个自定义的 foo_dev_t 描述符：sem 信号量防止并发访问硬件，wait 等待队列，intr 标志在设备发中断时置位，data 是单字节缓冲——中断处理程序写它，read 方法读它。所有使用中断的 I/O 驱动都有这种”中断处理程序与读写方法共享的数据结构”，其地址通常存在设备文件的 private_data 字段或全局变量里。

foo_read() 的流程：

1. 获取 foo_dev->sem 信号量，确保没有别的进程在访问设备；
2. 清除 intr 标志；
3. 向 I/O 设备发读命令；
4. 执行 wait_event_interruptible 挂起进程，直到 intr 变成 1（第 3 章讲过这个宏）。

一段时间后设备发出中断，中断处理程序把数据端口里的字节读走并唤醒进程。调度器再次执行该进程时，foo_read() 的后半段把 foo_dev->data 拷贝到用户地址空间，释放信号量后返回。

中断处理程序的代码：

irqreturn_t foo_interrupt(int irq, void *dev_id, struct pt_regs *regs)
{
    foo->data = inb(DEV_FOO_DATA_PORT);
    foo->intr = 1;
    wake_up_interruptible(&foo->wait);
    return 1;
}

它从设备输入寄存器读出字符存进 foo_dev_t 描述符的 data 字段，置位 intr，然后 wake_up_interruptible() 唤醒阻塞在 foo->wait 队列里的进程。注意三个参数一个都没用上——这在中断处理程序里相当常见。

本例没做超时控制。一般做法是用静态或动态定时器（第 6 章）：发起 I/O 前设定好定时器，操作结束后撤掉。

常见坑：轮询还是中断？

短操作（微秒级）用轮询简单高效；长操作（毫秒级以上）硬轮询会白白烧掉 CPU 周期——要么在轮询循环里插 schedule() 让出 CPU，要么改用中断模式。反过来，设备如果不支持中断线通知，想用中断模式也没门。选错模式是初学者写驱动最常见的性能灾难。

访问 I/O 共享内存

PC 体系结构中，I/O 共享内存按设备和总线类型映射到不同的物理地址范围：

• ISA 总线的大多数设备：映射在 0xa0000–0xfffff 的 16 位物理地址区间——这就是第 2 章提到的 640 KB 到 1 MB 之间的”洞”；
• PCI 总线的设备：映射在接近 4 GB 边界的 32 位物理地址，好处理得多。

此外 Intel 推出的 AGP（加速图形端口）标准在 PCI 基础上增强了高性能显卡：除了自己的 I/O 共享内存，还能通过叫 GART（图形地址重映射表）的硬件电路直接寻址主板 RAM 的一部分，从而获得远高于老 PCI 卡的传输速率。不过对内核来说物理内存在哪无所谓，GART 映射的内存和其他 I/O 共享内存一样处理。

内核程序操作的是线性地址，所以必须把 I/O 物理地址翻译成大于 PAGE_OFFSET 的内核线性地址（这里假设 PAGE_OFFSET = 0xc0000000，即内核线性地址在第 4 个 GB）。在 PC 上，把 32 位物理地址与 0xc0000000 做 OR 运算就行。比如要读物理地址 0x000b0fe4 和 0xfc000000 两处的 I/O 内存：

t1 = *((unsigned char *) (0xc00b0fe4));
t2 = *((unsigned char *) (0xfc000000));

第一条没问题：初始化阶段内核已把可用 RAM 的物理地址映射到线性空间第 4 GB 的前段，分页单元会把 0xc00b0fe4 翻译回 0x000b0fe4（位于 640 KB–1 MB 的”ISA 洞”里，见第 2 章）。

第二条就出问题了：这个物理地址比系统 RAM 的最大物理地址还大，线性地址 0xfc000000 并不对应物理地址 0xfc000000。这时必须修改内核页表，建立映射——用 ioremap() 或 ioremap_nocache()。ioremap() 类似 vmalloc()：调用 get_vm_area() 创建一个 vm_struct 描述符（第 8 章），得到一段大小合适的线性地址区间，然后更新内核主页表；ioremap_nocache() 额外在访问这些线性地址时禁用硬件缓存。正确的写法：

io_mem = ioremap(0xfb000000, 0x200000);
t2 = *((unsigned char *)(io_mem + 0x100000));

第一条语句新建一段 2 MB 的线性地址区间，映射从 0xfb000000 开始的物理地址；第二条读到的就是物理地址 0xfc000000 处。用完必须调 iounmap() 撤销映射。

在某些非 PC 体系结构上，不能简单地通过解引用线性地址访问 I/O 共享内存。因此 Linux 定义了一组体系结构相关的函数，访问 I/O 共享内存应该始终用它们：

• readb() / readw() / readl()：从 I/O 共享内存读 1、2、4 字节；
• writeb() / writew() / writel()：向 I/O 共享内存写 1、2、4 字节；
• memcpy_fromio() / memcpy_toio()：在 I/O 共享内存与动态内存之间拷贝数据块；
• memset_io()：用固定值填充 I/O 共享内存区域。

推荐的写法：

io_mem = ioremap(0xfb000000, 0x200000);
t2 = readb(io_mem + 0x100000);

这样所有平台相关的访问细节都被隐藏起来了。

常见坑：直接解引用高位 I/O 地址

在 x86 上对 0xc0000000 以上的”物理地址”直接做 OR 出来的线性地址解引用，只对 RAM 和 ISA 洞里的地址有效；高于 RAM 顶端的 I/O 地址必须先 ioremap()，否则你读写的很可能是无关的内核内存——这种 bug 不崩溃、只是悄悄读错写错，最难查。

DMA：让设备自己搬数据

最初的 PC 里 CPU 是系统唯一的总线主控（bus master）——只有它能驱动地址/数据总线读写 RAM。而 PCI 这类现代总线允许每个外设装备合适电路后也当总线主控。于是所有 PC 都有辅助 DMA 电路，能在 RAM 与 I/O 设备之间搬运数据：CPU 激活 DMA 后就可以撒手不管，传输由 DMA 独立完成，结束时 DMA 发一个中断。CPU 和 DMA 电路同时访问同一内存位置的冲突由内存仲裁器解决（第 5 章）。

DMA 主要用于磁盘驱动等一次传大量字节的设备。DMA 的建立时间相对较高，字节数很少时直接用 CPU 搬反而更快。老 ISA 的 DMA 电路复杂难用、只能访问低 16 MB 物理内存；PCI 和 SCSI 总线的现代 DMA 靠总线上的专用电路，驱动开发者省心多了。

同步与异步 DMA

驱动使用 DMA 有两种方式：

• 同步 DMA：传输由进程触发。例子：声卡播放音乐。应用把声音样本写到声卡 DSP 对应的设备文件，驱动把样本攒在内核缓冲里，同时指示声卡按精确的时间节奏用 DMA 从内核缓冲拷贝样本到 DSP；声卡传完一批就发中断，驱动检查内核缓冲里还有没有待播放的样本，有就再启动一轮 DMA。
• 异步 DMA：传输由硬件设备触发。例子：网卡从局域网收帧。网卡把帧存进自己的 I/O 共享内存再发中断；驱动应答中断后指示网卡把帧从 I/O 共享内存拷进内核缓冲；传输完成网卡再发一次中断，驱动通知上层内核来了新帧。

总线地址

DMA 传输至少涉及一个内存缓冲区。激活传输前，驱动必须确保 DMA 电路能直接访问这些 RAM 位置——于是出现了第四种内存地址：总线地址（bus address）。前三种（逻辑、线性、物理）都是 CPU 视角的地址，而总线地址是除 CPU 以外所有硬件设备驱动数据总线时使用的地址。设置 DMA 时，内核必须把缓冲区的总线地址写进 DMA 或 I/O 设备的端口。

在 80×86 上总线地址恰好等于物理地址。但 Sun 的 SPARC、HP 的 Alpha 等体系结构有 I/O 内存管理单元（IO-MMU）——类似 CPU 的分页单元，把物理地址映射成总线地址，使用 DMA 的驱动必须先设置好 IO-MMU。

不同总线的总线地址宽度不同：ISA 是 24 位，所以 80×86 上 ISA DMA 只能访问低 16 MB 物理内存——这就是为什么这种 DMA 的缓冲区必须用 GFP_DMA 标志从 ZONE_DMA 区分配。原始 PCI 标准是 32 位总线地址（但有些从 ISA 时代设计的 PCI 设备仍然摸不到 0x00ffffff 以上的 RAM）；新的 PCI-X 标准用 64 位，可直接寻址高端内存。Linux 用 dma_addr_t 类型表示通用总线地址（80×86 上是 32 位整数；内核支持 PAE 时是 64 位，见第 2 章）。pci_set_dma_mask() / dma_set_mask() 辅助函数检查总线是否接受给定宽度的总线地址，接受则通知总线层该外设将使用这种宽度。

缓存一致性

硬件层面不一定有硬件缓存与 DMA 电路之间的一致性协议，所以 DMA 辅助函数必须把硬件缓存考虑进来。设想：驱动往内存缓冲填好数据，立刻让设备用 DMA 去读——如果 DMA 读的是物理 RAM，而对应的硬件缓存行还没写回 RAM，设备拿到的就是旧值。

驱动开发者有两种 DMA 映射类型可选：

• 一致性 DMA 映射（coherent，也叫同步/一致映射）：内核保证没有缓存一致性问题——CPU 对内存的每次写立刻对硬件设备可见，反之亦然；
• 流式 DMA 映射（streaming，也叫异步/非一致映射）：驱动必须自己用同步辅助函数处理缓存一致性问题。

80×86 上从来不会有 DMA 缓存一致性问题，因为硬件设备自己会”监听（snoop）“硬件缓存的访问——所以 x86 驱动选哪种都等价。但在 MIPS、SPARC、部分 PowerPC 上设备不总是监听缓存，问题就来了。通用规则：缓冲区被 CPU 和 DMA 处理器以不可预测的方式访问时，必须用一致性映射（比如 SCSI 适配器命令数据结构的缓冲区）；其他情况优先流式映射——有些体系结构上一致性映射的处理很笨重、会拖慢系统。

一致性映射的辅助函数：通常驱动在初始化阶段分配缓冲并建立映射，卸载时释放。用 pci_alloc_consistent() / dma_alloc_coherent() 分配并建立映射（同时返回新缓冲的线性地址和总线地址），用 pci_free_consistent() / dma_free_coherent() 释放。

流式映射的辅助函数：缓冲区通常在传输前映射、传输后解除。流程是：先用页框分配器（第 8 章）或通用内存分配器动态分配缓冲，然后调 pci_map_single() / dma_map_single()（参数是缓冲区线性地址，返回其总线地址）建立映射；用 pci_unmap_single() / dma_unmap_single() 解除。

为避免一致性问题：

• RAM→设备传输开始前，调 pci_dma_sync_single_for_device() / dma_sync_single_for_device()，必要时把对应缓存行刷出；
• 设备→RAM 传输结束后、驱动读缓冲前，调 pci_dma_sync_single_for_cpu() / dma_sync_single_for_cpu()，必要时使对应缓存行失效。

在 80×86 上这些函数几乎什么也不做（一致性由硬件维护）。高端内存（第 8 章）里的缓冲区也能做 DMA：用 pci_map_page() / dma_map_page()（传页描述符地址和缓冲在页内的偏移），解除用 pci_unmap_page() / dma_unmap_page()。

内核支持的层次

内核并不会完整支持所有现存 I/O 设备。一般有三种支持程度：

1. 完全不支持：应用程序直接用 in/out 汇编指令和设备的 I/O 端口打交道。最典型的例子是 X Window 系统对图形显示的传统处理方式——很高效，但 X 服务器无法利用设备中断，还需要额外努力让它拿到访问 I/O 端口的权限（第 3 章讲过 iopl() 和 ioperm() 系统调用，只有 root 特权的程序能调，可用 setuid 位把这种程序开放给普通用户）。近年内核已支持不少主流显卡：/dev/fb 设备文件抽象了显卡帧缓冲，应用不必了解图形接口的 I/O 端口就能访问它；内核还支持 DRI（直接渲染基础设施）让软件发挥 3D 加速卡的硬件能力。不过传统的”自己动手”X 服务器仍被广泛采用。
2. 最小支持：内核不认识硬件设备本身，但认识它的 I/O 接口。用户程序把接口当作能读写字符序列的顺序设备用。这适合接在通用 I/O 接口上的外部设备——内核为接口提供设备文件（和驱动），应用程序通过读写设备文件来驾驭外部设备。最小支持比扩展支持好，因为内核体积小。但常见通用接口里只有串口和并口能这么办：串行鼠标直接由 X 服务器之类的程序控制，串行调制解调器永远需要 Minicom、PPP 守护进程这样的通信程序。最小支持的适用面有限——外部设备若要与内核内部数据结构深度交互就不行了。比如接在通用接口上的活动硬盘：应用没法操作识别磁盘、挂载文件系统所需的所有内核数据结构和函数，这时扩展支持是必须的。
3. 扩展支持：内核认识硬件设备并亲自处理 I/O 接口，甚至可能根本没有设备文件。直接接在 I/O 总线上的设备（如内置硬盘）一律走扩展支持；USB、PCMCIA、SCSI 接口上的外设——即除串口并口外的所有通用接口——也需要扩展支持。

还有一点值得注意：open()、read()、write() 这些标准文件系统调用并不总能给应用对硬件的完全控制——VFS 的”最大公约数”接口容纳不下某些设备需要的特殊命令，也没法查询设备是否处于某个内部状态。ioctl() 系统调用就是为此而生：除了设备文件的文件描述符和一个指定请求的 32 位参数外，它还能接受任意多个附加参数。比如获取 CD-ROM 音量、弹出光盘这些请求都有专门的 ioctl()——CD 播放器的用户界面就是靠它们实现的。

字符设备驱动

字符设备相对好处理：通常不需要复杂的缓冲策略，也不涉及磁盘缓存。当然字符设备之间差别也很大——有的要实现复杂的通信协议，有的只需从两个 I/O 端口读几个值。多串口卡的驱动就比总线鼠标的驱动复杂得多。块设备驱动则天生更复杂：应用有权反复读写同一块数据，而且访问通常很慢——内核用页缓存和块 I/O 子系统来对付（后面几章）。本章聚焦字符设备驱动。

字符设备驱动由 cdev 结构描述：

类型	字段	说明
struct kobject	kobj	内嵌 kobject
struct module *	owner	实现驱动的模块指针
struct file_operations *	ops	驱动的文件操作表
struct list_head	list	引用本字符设备的设备文件 inode 链表头
dev_t	dev	分配给驱动的起始主从号
unsigned int	count	分配的设备号范围大小

list 是双向循环链表头，收集引用同一字符设备驱动的所有设备文件 inode——同号的设备文件可能有很多个，都指向同一个字符设备；而且一个驱动可以关联一段设备号范围而不只是一个号，落在范围内的设备文件都归它管，范围大小记在 count 里。

• cdev_alloc()：动态分配 cdev 描述符并初始化内嵌 kobject，引用计数归零时自动释放；
• cdev_add()：把 cdev 描述符注册进设备驱动模型——初始化 dev 和 count 字段，然后调 kobj_map() 把设备号区间和驱动描述符”粘”在一起。

设备驱动模型为字符设备定义了一个 kobject 映射域，用 cdev_map 全局变量引用的 kobj_map 描述符表示：一张按主设备号索引的 255 项哈希表，每项存一个 probe 对象，对应一个已注册的设备号区间：

类型	字段	说明
struct probe *	next	哈希冲突链表的下一元素
dev_t	dev	区间起始设备号（主号和次号）
unsigned long	range	区间大小
struct module *	owner	实现驱动的模块指针
struct kobject (*)(dev_t, int *, void *)	get	探测区间拥有者的方法
int (*)(dev_t, void *)	lock	增加区间拥有者引用计数的方法
void *	data	拥有者的私有数据

kobj_map() 被调用时把指定设备号区间加入哈希表，probe 对象的 data 字段指向驱动的 cdev 描述符；这里的 get 方法就是返回 cdev 内嵌 kobject 的地址，lock 方法就是增加内嵌 kobject 的引用计数。kobj_lookup() 接收映射域和设备号，在哈希表里搜索包含该设备号的区间，返回拥有者 kobject 的地址——对字符设备映射域而言，就是拥有该设备号区间的驱动 cdev 描述符内嵌的 kobject。

分配设备号

内核用哈希表 chrdevs 记录当前已分配的字符设备号区间。两个区间可以共享主设备号，但不能重叠，次设备号必须全部不同。表有 255 项，哈希函数把主设备号的高 4 位掩掉——小于 255 的主设备号各自散列到不同项里。每项指向按主从号递增排序的冲突链表，链表元素是 char_device_struct 结构：

类型	字段	说明
unsigned char_device_struct *	next	冲突链表下一元素
unsigned int	major	区间的主设备号
unsigned int	baseminor	区间的起始次设备号
int	minorct	区间大小
const char *	name	处理该区间的驱动名
struct file_operations *	fops	未使用
struct cdev *	cdev	指向字符设备驱动描述符

给字符设备驱动分配设备号范围有两种方法：

方法一（新驱动应该用）：register_chrdev_region() / alloc_chrdev_region()，可分配任意范围。比如申请从 dev 开始、大小为 size 的区间：

register_chrdev_region(dev, size, "foo");

这两个函数不会执行 cdev_add()，驱动必须在区间分配成功后自己调用它。

__register_chrdev_region() 的执行步骤：

1. 分配一个新的 char_device_struct 结构并清零；
2. 若区间主设备号为零，说明驱动请求动态分配主号：从哈希表最后一项向前找空冲突链表（NULL 指针），空链表对应未使用的主设备号；找不到就返回错误码；
3. 用区间起始设备号、区间大小、驱动名初始化结构体字段；
4. 执行哈希函数算出主设备号对应的表项下标；
5. 沿冲突链表找新结构的正确插入位置；途中若发现与所求区间重叠的区间，返回错误码；
6. 把新 char_device_struct 描述符插入冲突链表；
7. 返回新描述符的地址。

方法二（老式）：register_chrdev()，分配固定区间——单个主设备号、次号 0–255。此时驱动不得再调 cdev_add()。它接收所求主号 major（零表示动态分配）、驱动名 name 和文件操作表指针 fops，执行：

1. 调 __register_chrdev_region() 分配区间，失败则终止；
2. 为驱动分配新的 cdev 结构；
3. 初始化 cdev 结构：把内嵌 kobject 的类型设为 ktype_cdev_dynamic；owner 字段设为 fops->owner；ops 字段设为 fops；把驱动名拷进内嵌 kobject 的 name 字段；
4. 调用 cdev_add()；
5. 把步骤 1 返回的 char_device_struct 描述符的 cdev 字段设为驱动的 cdev 描述符地址；
6. 返回分配区间的主设备号。

访问字符设备驱动

回顾”VFS 如何处理设备文件”：open() 触发的 dentry_open() 把字符设备文件 file 对象的 f_op 设为 def_chr_fops 表。这张表几乎是空的，只定义了一个 open 方法——chrdev_open()，而且它随即就被 dentry_open() 调用。

chrdev_open() 接收被打开设备文件的 inode 和 file 对象地址，大致执行：

1. 检查 inode->i_cdev 指向的 cdev 描述符。若非 NULL，说明该 inode 已被访问过：增加 cdev 引用计数，跳到第 6 步；
2. 调 kobj_lookup() 搜索包含该设备号的区间；不存在则返回错误码，否则算出关联的 cdev 描述符地址；
3. 把 cdev 描述符地址存进 inode->i_cdev；
4. 把 inode->i_cindex 设为该设备号在驱动区间内的相对下标（区间第一个次号是 0，第二个是 1……）；
5. 把 inode 对象加进 cdev 描述符 list 字段指向的链表；
6. 用 cdev 描述符 ops 字段的内容初始化 filp->f_ops；
7. 若 filp->f_ops->open 方法有定义则执行它。驱动若管理多个设备号，这个函数通常会再次设置 file 对象的文件操作表，为被访问的设备文件装上合适的操作集；
8. 返回零（成功）。

字符设备的缓冲策略

把设备分成块设备和字符设备并不能说明全部问题——有的设备一次 I/O 能吞吐大量数据，有的只传几个字符。

每次 I/O 数据量小的设备（如 PS/2 鼠标，每次读只拿到几个字节：按键状态、指针位置）最好处理：输入数据先一个字符一个字符从设备输入寄存器读进内核数据结构，再从容拷入进程地址空间；输出数据先从进程地址空间拷进内核数据结构，再一个字符一个字符写进设备输出寄存器。这类驱动不用 DMA——建立 DMA 操作花的 CPU 时间和搬运这点数据的时间差不多。

每次 I/O 吞吐大量数据的设备就不同了：顺序设备如声卡、网卡，随机访问设备如各种磁盘（软盘、CD-ROM、SCSI 盘）。假设你的声卡正在录音：它以固定速率（比如 44.14 kHz）对麦克风信号采样，产生 16 位数字流，分成一块块输入数据。声卡驱动必须应付这股数据洪流——哪怕 CPU 正忙着跑别的进程。

办法是两种技术结合：

• 用 DMA 成块传输数据；
• 用循环缓冲区：两个或更多元素，每个元素装一块数据。中断到来（新数据块读好）时，中断处理程序前移循环缓冲的指针，让后续数据写进空元素；驱动成功把一块数据拷进用户地址空间后，就释放一个元素，供新数据使用。

循环缓冲的角色是抹平 CPU 负载的峰值：即便接收数据的应用被高优先级任务拖慢了，DMA 仍能继续填充循环缓冲的元素，因为中断处理程序是代表当前运行进程执行的。

网卡收包也是类似情形，只是数据流是异步的——包与包之间独立到达，间隔不可预测。

总的说来，顺序设备的缓冲处理容易，因为同一个缓冲永远不会被复用——音频应用不可能要求麦克风把刚才那块数据重发一遍。随机访问设备（各种磁盘）的缓冲处理要复杂得多——这正是第 15 章页缓存的主题。

通关标准

能不看书回答：CPU 访问一个设备有哪几层硬件（端口→接口→控制器）？ioremap() 解决什么问题、为什么直接 OR 0xc0000000 不够？一致性 DMA 映射和流式映射怎么选？open() 一个字符设备文件后，f_op 是怎么一步步从 def_chr_fops 换成驱动自己的操作表的？

为什么设备驱动要"尽早注册、尽量晚初始化"？

注册只是把驱动描述符挂进设备驱动模型、让设备文件能找到它，代价很小，早做让用户态尽早可用。初始化要分配 IRQ、DMA 缓冲、DMA 通道等稀缺资源（有些设备还共享 IRQ 线），占住不用就是浪费，所以推迟到第一次 open()（使用计数器从 0 变 1）时才做，最后一个用户 release()（计数归 0）时释放。

内核怎么防止两个驱动抢用同一组 I/O 端口？

用资源树（resource 结构）。每种可独占分配的实体（I/O 端口、IRQ、DMA）都有一棵树，节点记录区间的 start/end/flags 和父子兄弟指针，子节点范围必须是父节点范围的子区间。驱动调 request_resource() 申请、release_resource() 释放，/proc/ioports 可以查看当前 I/O 端口分配情况。

udev 是如何动态创建设备文件的？为什么要动态创建？

因为设备号可以动态分配，驱动拿到的主从号事先不可知，所以设备文件不能一次永久建好。驱动模型把每个逻辑设备的主从号放在 /sys/class 子目录的 dev 属性文件里；启动时 udev 扫描这些文件，在 /dev 里按配置规则建出设备文件和符号链接。运行中热插拔设备时，内核执行 /sbin/hotplug 脚本并传环境变量，由 udev 补建文件。

流式 DMA 传输前后要调用哪两个同步函数？分别防什么问题？

RAM→设备传输前调 dma_sync_single_for_device()，把 CPU 脏了的缓存行刷到内存，防设备读到旧值；设备→RAM 传输后、CPU 读缓冲前调 dma_sync_single_for_cpu()，使缓存中可能过期的行失效，防 CPU 读到旧值。80×86 上这两个函数几乎是空操作，因为硬件自己监听缓存保持一致；MIPS、SPARC 等架构上则必不可少。

字符设备的循环缓冲区解决什么问题？

抹平 CPU 负载峰值。DMA 持续把设备数据块写进循环缓冲的元素，中断处理程序只负责前移指针；即使接收数据的应用进程被高优先级任务长时间抢占，数据也不会丢——等驱动有空再把块拷到用户空间并腾出元素。对声卡录音这类定时敏感的顺序数据流尤其关键。
