Set Up and Scale for Simple 2D Drawings

前面各章里，我们一直把模型和图纸当作各自独立的数据来创建，几何图形都是相对于原点 (0,0) 输入的。这一章要解决一个新问题：画好的图，怎么按正确的比例打印出来。

先记住一条铁律：所有 AutoCAD 图形都应该按 1:1 的真实尺寸绘制。也就是说，一栋 40 英尺宽的房子，就在模型空间里画 40 个单位宽，绝不预先缩小。至于尺寸标注、注释文字、标题栏这些”图纸信息”，则按照最终打印比例去放大或调整，让它们打印到纸上时是合适的物理尺寸。

按比例出图有两条路：

• 使用图纸空间（paper space）——第 12 章的内容，本章不讲；
• 不使用图纸空间——模型按 1:1 画好，再按合适的比例系数插入标题栏，最后按指定比例打印。本章讲的就是这条路。

举个英制单位的例子：一套 40’ × 30’ 的房屋平面图按真实尺寸画出，希望最终打印比例是 1/4” = 1’-0”。查后面的 Chart 1 可知，1/4” = 1’-0” 相当于原图的 1/48。公制单位同理：一栋 12 米 × 10 米的房子，按 1:50 打印，即原图的 1/50。

Title Blocks

标题栏（title block）同样要按 1:1 绘制，并且尺寸要足够大，能”装下”整个平面图。本例中标题栏按 24 × 36 英寸的图纸幅面绘制。

怎么让它出现在图面的正确位置和大小上？做法是：把标题栏作为块，按 48 倍插入到模型中；打印时再使用 1/48（即 1/4” = 1’-0”）的打印比例，标题栏就恢复到原来的物理尺寸了。

这是到目前为止最好的出图和定比例方法，因为它让模型始终保持 1:1。所有需要缩放的信息——标注样式里的 Overall scale（总体比例）、填充、线型、文字大小等——统一都用 48 这个系数。

Title Block, Dimension, Hatch, and Linetype Scale

尺寸标注中的文字，ANSI 标准是 3/16” 或 5 mm，这也是 AutoCAD 尺寸文字的默认值。但一旦你不是按 1:1 打印，这个默认值就必须改：图形要按比例缩小，而尺寸文字打印到纸上仍要保持 3/16”。

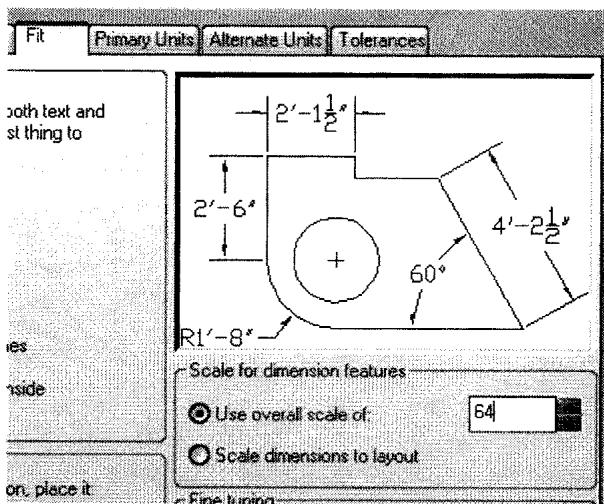

所以你必须为每种打印比例算出对应的文字（及其他元素）尺寸。方法是：在 Dimension Style（标注样式）对话框的 Fit 选项卡中重设 overall scale（总体比例），标注的各部分就会自动按新比例变化。注意需要随之缩放的不只是尺寸文字，还有箭头（arrowheads）、尺寸界线超出量（overshoot）、文字与尺寸线的间隙（gap）等一系列变量。

永远去改 Fit（适配）里的总体比例，不要直接改尺寸文字大小。

对于只有一个比例系数的简单图纸，Chart 1 可以用来确定打印比例因子，以及标题栏等块的插入比例因子。

比如你要出一张 3/16” = 1’-0” 的图，流程是这样的：

1. 平面图按 1:1 绘制；
2. 标注的 overall scale（Fit 选项卡下）设为 64；
3. 填充比例设为 64（建筑类填充 arconc、arroof 等除外）；
4. 标题栏按 64 倍插入；
5. 最后按 1/64（即 3/16” = 1’-0”）打印。

Chart 1 能帮你把模型正确缩放。记住：尺寸、文字、填充、线型全部都要按比例放大，才能在纸面上呈现合适的大小。

Chart 1：图纸比例确定表

比例标注	比例因子（英制建筑）	小数值	分数
3” = 1’-0”	3:12	.25	1/4
1” = 1’-0”	1:12	.0833333	1/12
1/2” = 1’-0”	.5:12	.0416666	1/24
1/4” = 1’-0”	.25:12	.0208333	1/48
3/16” = 1’-0”	.1875:12	.0156246	1/64
1/8” = 1’-0”	.125:12	.0104166	1/96
1/16” = 1’-0”	.0625:12	.0052083	1/192

机械类

比例标注	比例因子	小数值
3/4” = 1”	.75:1	.75
1/2” = 1”	.50:1	.5
1/4” = 1”	.25:1	.25

公制

比例标注	小数值
1:10	.1
1:50	.02
1:100	.01
1:1000	.001

图：按比例出图时，模型保持 1:1，标题栏放大插入，打印时统一缩回

Scaling the Text and Annotations

创建文字和标注时，必须相应调整比例因子，否则在屏幕上根本看不见它们——图越大这个问题越明显。

以英制为例：假设你要求平面图上的文字最终打印出来是 1/8” 高。已知 1/4” 的纸面尺寸对应模型上的 12 英寸，那么 1/8”（一半）就对应模型上的 6”。也就是说，你把注释和标注文字建成 6” 高（如图 11.1 所示），最终按 1/4” = 1’-0” 打印出来的文字就是 1/8” 高。

图 11.1：平面图上按放大尺寸创建的文字，打印后达到目标高度

文字、标注及相关注释都必须缩放，才能在纸上获得合适的尺寸。看文字大小就能认出 AutoCAD 新手：

如果 ZOOM All（全部缩放）之后你还能看清文字，说明文字太大了。

公制图用同样的公式：想在最终图纸上得到 3 mm 的文字，按 1:100 打印时，就要把文字建成 300 mm 高（见图 11.2）。

图 11.2：公制 1:100 出图时，文字需按 300 mm 高创建

Chart 2（见下表）告诉你：想得到某种纸面文字高度、使用某种打印比例时，模型中的文字应该建多大。方法是先找到目标文字高度，再找到你打算用的打印比例，照表中的建议尺寸创建文字即可。用最终打印比例乘以默认尺寸和比例因子，就能算出可用的数值。

Chart 2：标注与文字尺寸表

纸面文字高度（英制建筑）	打印比例	模型上的文字	Fit 选项卡的 SCALE
1/8”	1/16”=1’-0”	24”	192
1/8”	1/8”=1’-0”	12”	96
1/8”	3/16”=1’-0”	8”	64
1/8”	1/4”=1’-0”	6”	48
1/8”	1/2”=1’-0”	3”	24
1/8”	1”=1’-0”	1.5”	12
1/4”	1/16”=1’-0”	48”	192
1/4”	1/8”=1’-0”	24”	96
1/4”	3/16”=1’-0”	16”	64
1/4”	1/4”=1’-0”	12”	48
1/4”	1/2”=1’-0”	6”	24
1/4”	1”=1’-0”	3”	12
3/16”	1/16”=1’-0”	36”	192
3/16”	1/8”=1’-0”	18”	96
3/16”	3/16”=1’-0”	12”	64
3/16”	1/4”=1’-0”	8”	48
3/16”	1/2”=1’-0”	4.5”	24
3/16”	1”=1’-0”	2.25”	12

机械类

纸面文字高度	比例	模型上的文字	Fit 选项卡的 SCALE
.25”	1:20	.5	2.0
.25”	1:10	25.0	10.0
.25”	2:10	.125	0.5
.125”	1:20	.25	2.0
.125”	1:10	12.50	10.0
.125”	2:10	.0625	0.5
.1875”	1:20	.375	2.0
.1875”	1:10	18.75	10.0
.1875”	2:10	.09375	0.5

公制

纸面文字高度	比例	模型上的文字	Fit 选项卡的 SCALE
3 mm	1:10	30	10
3 mm	1:25	75	25
3 mm	1:100	300	100
3 mm	1:250	750	250
3 mm	1:500	1500	500
3 mm	1:1000	3000	1000

LTSCALE and HATCH Scale

往图纸上放视图时，填充（hatch）和线型（linetype）也必须考虑。在为屏幕显示设置这些辅助图形时，我们采用的经验值是”屏幕上 X 方向最大值除以 12”，这样得到的显示比例在屏幕上清晰可见、便于操作。

但要把视图放到纸上、让线型和填充符合纸面格式时，就应当使用与标注比例（即最终打印比例）相同的设置。注意一个例外：建筑类填充图案如 arconc、arroof 本身就是为平面图视图设计的，所以按 1/4” = 1’-0” 出图时，这类填充用比例 4 即可。

对于要按不同比例打印的图纸，可以把各个图形作为块插入到一张标题栏（或其他图框）上。不过虽然可行，并不推荐——因为任何修改都必须回到原始文件中去改。

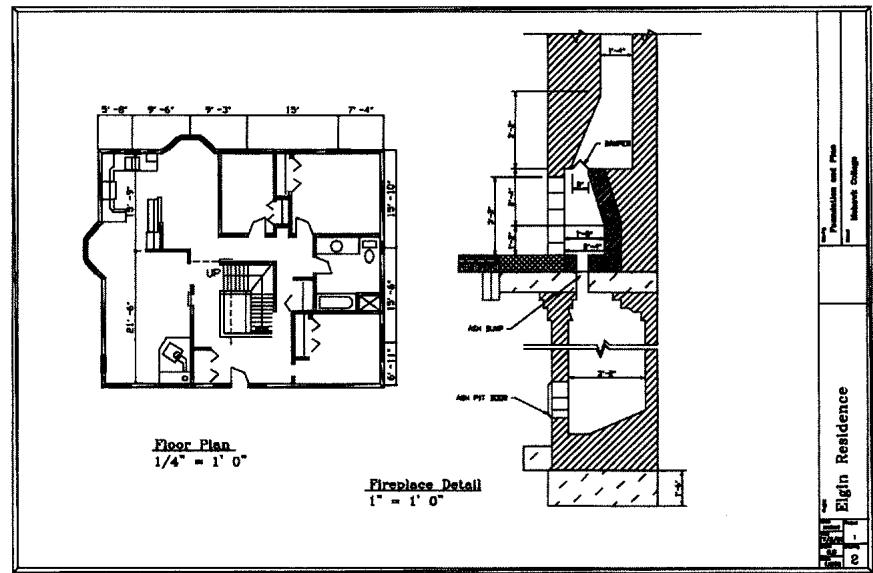

图 11.3 就是把两个独立文件插入到一张 36” × 24” 图框上的例子。

图 11.3：将标题栏与壁炉详图作为块插入平面图基文件

图 11.3 的图纸由三个独立文件组成：

1. 36” × 24” 的标题栏；
2. 垂直方向 16 英尺长的壁炉详图（fireplace detail）；
3. 35’ × 30’ 的平面图。

其中平面图是最重要的视图、也是最可能需要修改的视图，所以选它做基文件，另外两个文件插入到它上面。标题栏按 48 倍插入平面图；整张图按 1/48 打印后，标题栏恢复原尺寸。壁炉属于详图，按 4 倍插入（原尺寸的四倍），它将按 1” = 1’-0” 的比例打印。命令序列如下：

Command:-INSERT
Enter block name or [?]:Fireplace
Specify insertion point or [Scale/X/Y/Z/Rotate/PScale/PX/
PY/PZ/PRotate]:(pick a point)
Enter X scale factor, specify opposite corner, or
[Corner/XYZ]:4
Y scale factor <use X scale factor>:↓
Specify rotation angle <0>:↓

命令行要点：插入时 X 比例因子输入 4，Y 因子直接回车沿用 X 值，旋转角回车默认 0。

此时如果还要给壁炉加尺寸标注，注意壁炉已被放大 4 倍，所以要在 Dimension Style 对话框的 Primary Units 选项卡里把 **Measurement Scale factor（测量比例因子）**改为 .25，让标注读数恢复真实值。

如果一张图要按多个不同比例打印，就应该为每种比例分别创建不同的标注样式（dimension style）。

另一种做法是按 Chart 2 中的分数比例把各图形插入标题栏，然后按 1:1 打印——但这样文字和标注就完全无法再调整了，要慎重。

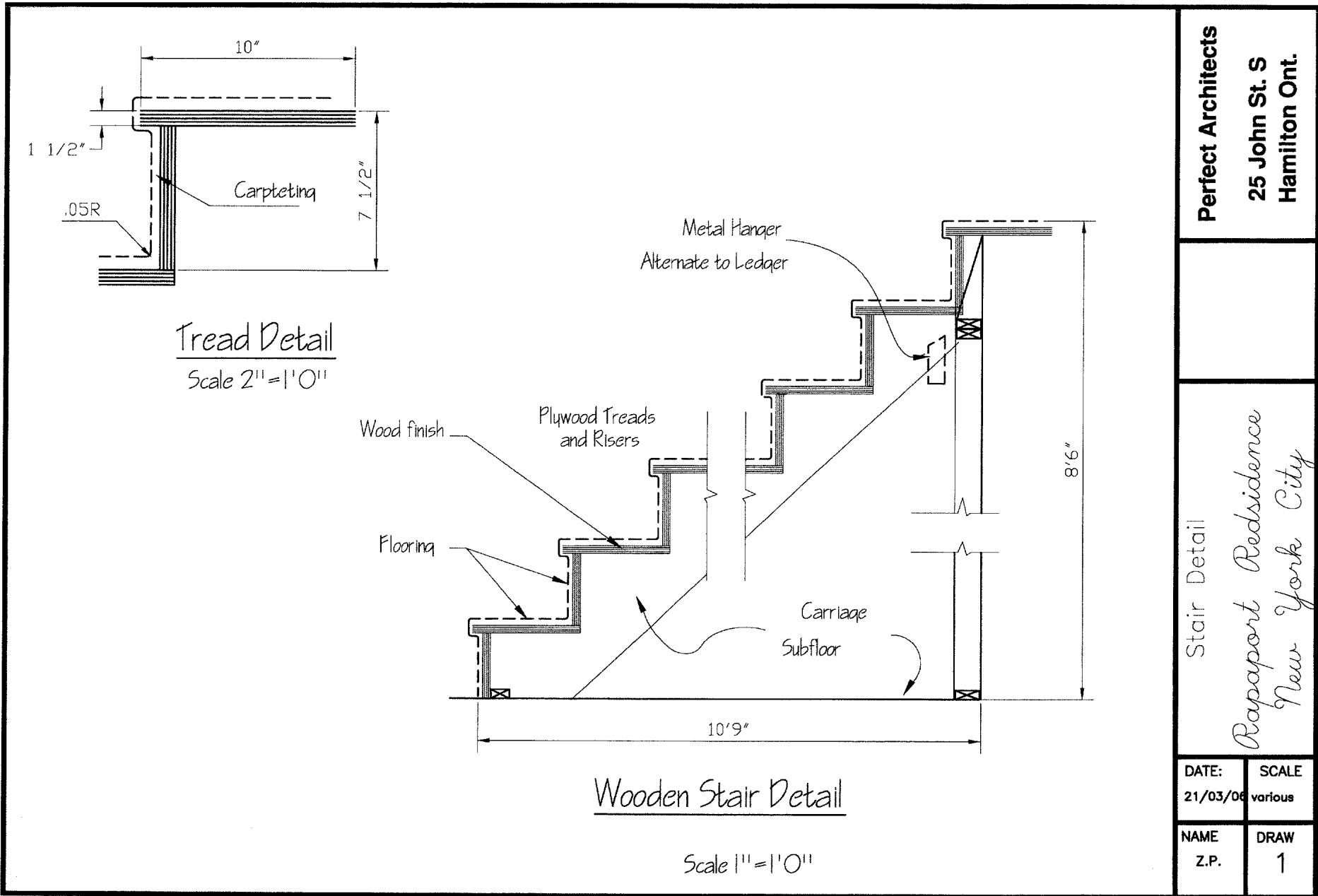

图：视图标题与图纸相关注释

图纸画完、准备出图时，还要补上最后的图纸信息：每个视图都要有标题；有剖面图时，必须在平面图、正视图或立面图上标注剖切位置；表达细节（detail）时，要用折断线（break line）表示详图与对象主体的连接部位。

View Titles

视图标题永远放在视图下方——可以稍稍偏左或偏右，但绝不能放上面。

在正投影（orthographic projection）的应用中，如图 11.4，各视图按投影关系对齐排列，标题直接位于每个视图正下方。简单零件这样做很直接，但零件复杂时，如果不 properly 标注就很难分辨各个视图。

图 11.4：正投影排布的视图及其标题位置

土木和建筑图使用同样的视图方位关系，但命名不同：Top view（顶视图）改称 Plan 或 Floor Plan（平面图）；Front view（正视图）改称 Elevation（立面图）；Side view（侧视图）也是 Elevation。如果设计者确实把建筑在地块上做了朝向定位，立面就按方位命名，如 North Elevation（北立面）、West Elevation（西立面）等；否则就叫 Front Elevation（正立面）之类。

剖面视图（section views）适用于所有类型的图纸，它表现对对象的垂直或水平剖切，用来展示各部分如何组装、以及建造或制造时用了什么材料。

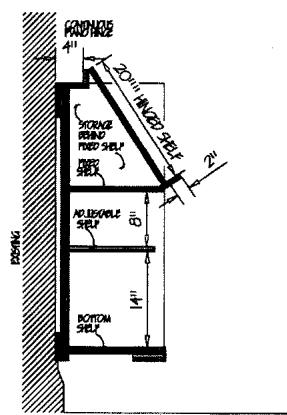

图 11.5 中，视图标题说明了剖切位置——本例中是剖在铰接搁板（hinged shelf）处。

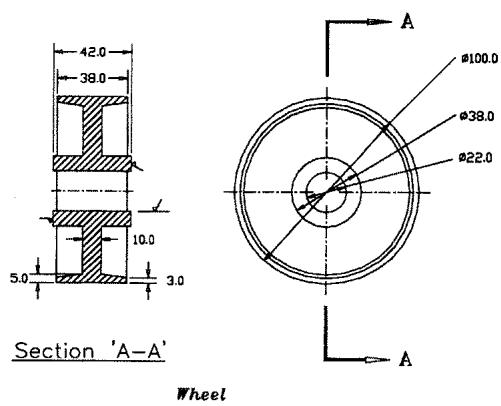

图 11.5：剖面图标题指明剖切来源

当标题不足以说明剖切来源时，就要用剖切线（section line）。

Section Lines

剖切线用来表示剖切从对象的哪里穿过。图 11.6 展示了一个简单机械零件被剖开后如何标示剖切位置；更复杂、带有多条剖切线的机械零件示例见原书第 238 页。

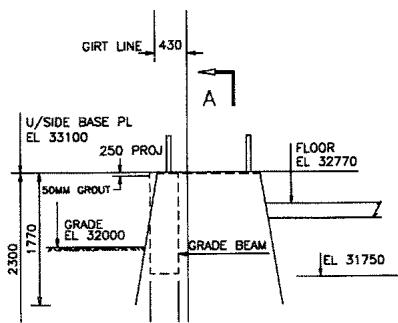

在土木和建筑图中，剖切线最常出现在平面图上。剖面位置往往做成折线（jagged），让剖面穿过建筑所有”难点”部位——也就是施工方可能需要更多说明的地方（参见原书第 117 页的例子，以及第 192 页平面图上的剖切线）。建筑图中的剖面还常用来确定立面图上物体的高度，因为这类高度信息一般不会直接标在立面图上，具体用法参见原书第 194、195 页。

图 11.6：用剖切线标示机械零件的剖切位置

剖切线用**多段线（PLINE）**绘制，可设置不同的线宽（参见原书第 91 页）。

Break Lines

折断线用在对象边缘，表示被截去的部分之外还有材料延续。图 11.7a 中，壁炉顶部的石材一直延伸到屋脊线，超出详图所示范围，就用折断线截断表示。

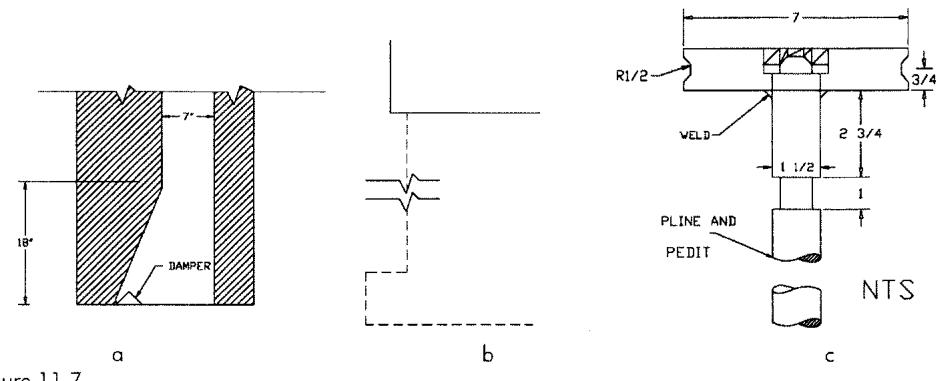

图 11.7：折断线的三种典型用法

折断线也用来表示未画出对象的全部长度，如图 11.7b：建筑的地下基础实际长 8 英尺，但图中只画出一部分。这两种用法在所有专业领域都会出现。

机械制图中，图 11.7c 所示的带 S 形曲折的折断线很典型，因为它同时说明了被折断的对象是圆柱形的。

Importing Notations

图纸上的很多注释是标准的、或在多张图中重复使用的，比如制造要求、建筑规范/国家规范的符合性说明、材料要求等。这类文字完全可以先在文字处理软件里写好，再用 **MTEXT（多行文字）**导入到图形文件中。

动手试一下：打开 Wordpad（写字板）或 Notepad（记事本）——都在”开始”菜单的 Programs 里——输入几句话。

把内容保存为 .txt 文件（简单 ASCII 文本格式），见图 11.8。务必清楚文件保存到了哪个目录；如果有 U 盘（或老式软盘），保存到那里最好。扩展名是 .txt；.rtf（富文本格式）文件同样可用。

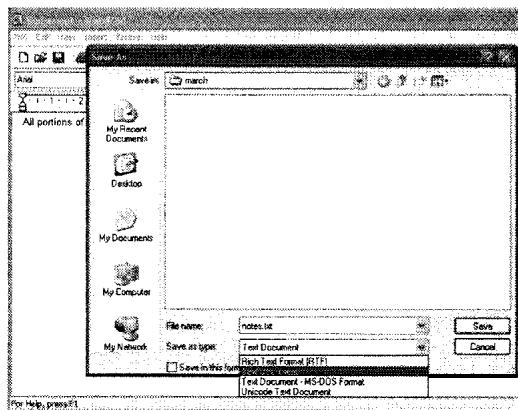

图 11.8：在写字板中把注释保存为 .txt 文件

接下来在 AutoCAD 中：

1. 启动 MTEXT（多行文字）命令，点选注释文字要放置的位置；
2. 右击，调出 **Import Text（导入文字）**功能，见图 11.9；
3. 找到存放 .txt 文件的目录，把文件导入当前图形，文字就会出现在指定位置。

导入后想改字号和字体，先高亮选中文字，再在 MTEXT 菜单的属性里调整即可。

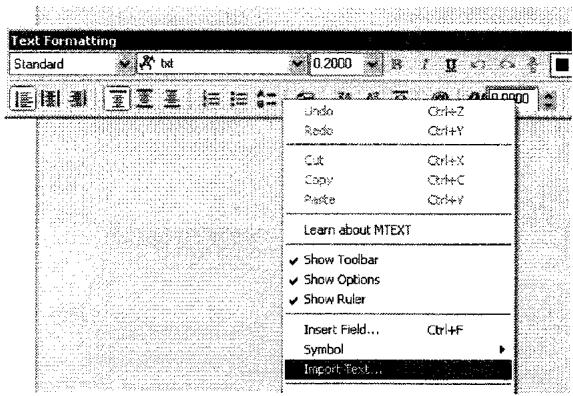

图 11.9：MTEXT 右键菜单中的 Import Text（导入文字）选项

图：线宽的运用

Using Lineweights

想要打印效果显得专业，必须为不同类型的信息设置不同的线宽：对象轮廓线最粗最深，尺寸标注线细一些，填充线更细。对象线宽最好在**图层特性管理器（Layer Properties Manager）**里统一设置。

Lineweights and the Layer Properties Manager

值得花些时间摸清楚你的绘图机用哪些线宽效果最好：多做几次测试打印，确认设置无误后记录下来。每台绘图机的实际出图效果都会略有差异。

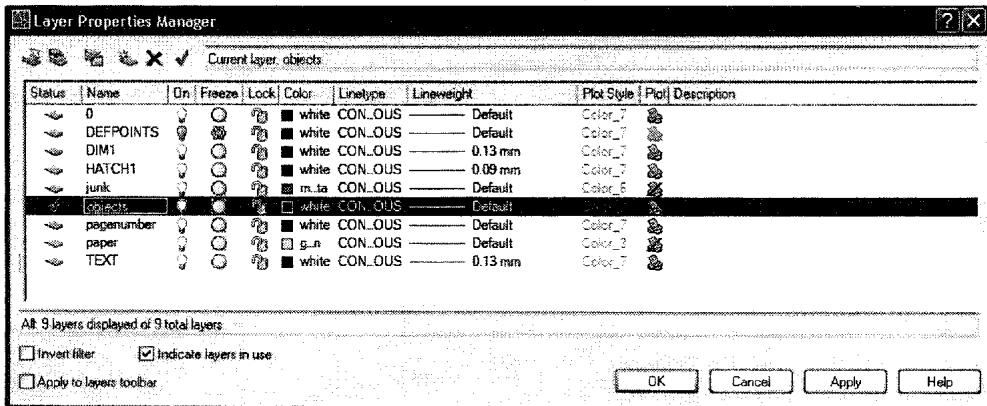

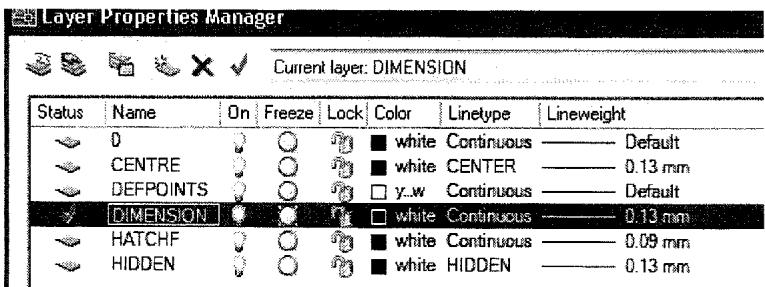

图：在图层特性管理器中设置打印颜色与线宽

打印之前，在图层特性管理器中把所有要打印的图层颜色都改为黑色。尺寸标注时自动生成的 Defpoints 图层不会被打印；其他用于页面设置的图层，可以像上图右侧那样把它们切换为不打印。

线宽可以这样设：对象线和文字保持默认，或加大到 .3（本书示例采用 .3）；尺寸和填充的线宽调小很多——尺寸试 0.13，填充试 0.09。打印前先转成 PDF 试一下这些线宽是否合适（见后文 PDFs 部分）。

Plotting

打印这件事，做过几次之后才会觉得容易。只要文字尺寸、注释、线宽都设置得当，就应该能得到一份好图。

出图主要有三条途径：

1. 直接打印到绘图机或打印机；
2. 打印成 .plt 文件，再拿到绘图机上输出；
3. 打印成 .pdf 文件，可以通过网络传送。

选哪种取决于你的系统如何配置。

Plotting Directly to a Plotter

如果打印机/绘图机直接连在你的电脑上且工作正常，打印不会有麻烦：从 File 菜单选 PLOT 命令，或直接键入 PLOT 即可。

**危险提示：不要把出图拖到交图当天才做。**任何系统第一次打印都可能出问题。你必须先弄清最终用哪台绘图机输出、装好必要的驱动，才能开始打印。请提前练习几次。

Command: PLOT

老版本 AutoCAD 中，File 菜单下这个命令可能叫 Print——版本每隔几代就改一次名，但 Print 和 Plot 做的是同一件事。

进入 PLOT 命令后会出现 Plot 对话框。只要不在图纸空间（见第 12 章），对话框标题就是 Plot-Model。

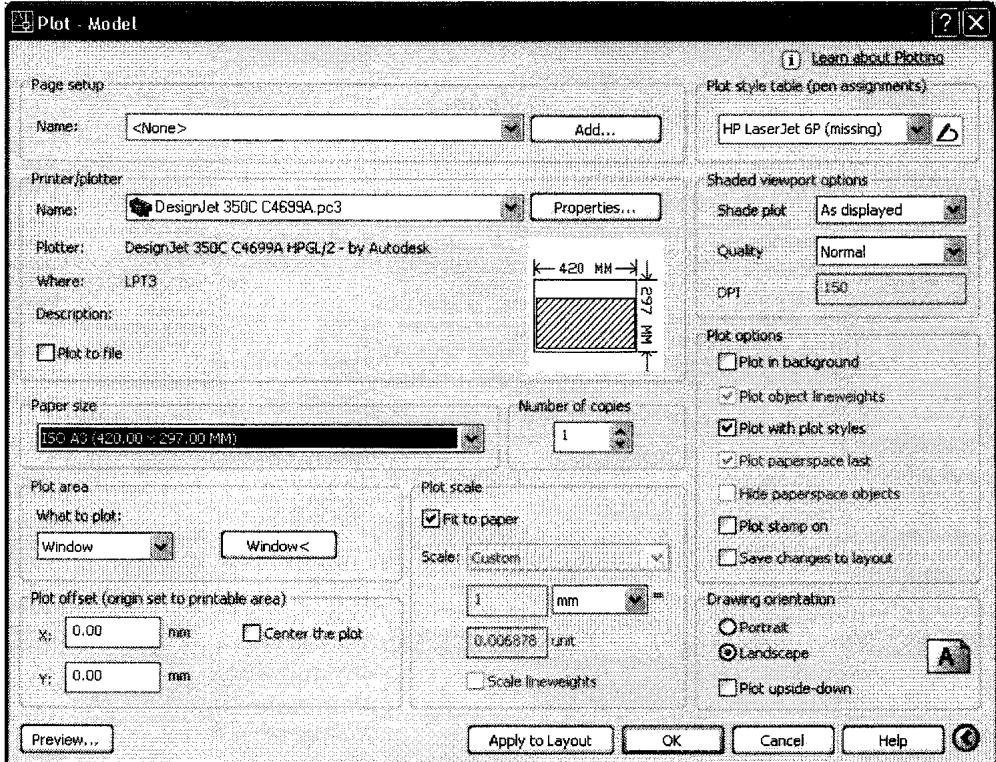

图：Plot-Model 打印对话框

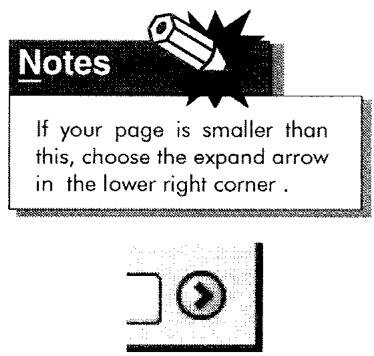

如果你的对话框比这小，点右下角的展开箭头显示全部选项。

图：对话框右下角的展开箭头

全部接受默认值的话，按 OK 且绘图机就绪后即可出图。系统默认打印屏幕显示范围（Display）。如果连的是激光或喷墨打印机，取件即可。想改默认设置、换打印机、换纸张或改打印区域，就点对应按钮。打印前务必 Preview（预览）。

Printer/Plotter Selection

Printer/Plotter 选项卡用于把打印作业发送到各种打印设备：默认配置的设备可以直接打印；也可以把打印内容写入文件而非直接送往绘图机。文件类型有两种：.plt——可拿到另一台打印机上打出硬拷贝；.pdf——便携文档格式，适合网络传输。

用打印机/绘图机名称旁的下拉箭头选择设备。如果列表里没有你要用的那台，需要先把它添加进来。

Configuring a New Plotter

列表里没有你需要的绘图机时，用 CONFIG 命令加载新设备：在命令提示符下键入 CONFIG，或从 Tools 菜单选择最底部的 Options。

Command: PLOT

然后选择 Add or Configure a Plotter（添加或配置绘图机），如图 11.10。

图 11.10：在 Options 中添加或配置绘图机

接着会给出若干打印配置选项，选择 Add-A-Plotter Wizard（添加绘图机向导），在列表中（图 11.11）选中你要的绘图机，逐个完成对话框即可。列表里实在找不到的型号，通常可以从网上获取打印驱动。

图 11.11：Add-A-Plotter 向导的厂商与型号选择列表（含默认输出设备、默认打印设置等选项）

驱动装好之后，回到 Plot 对话框，把 Printer/plotter 换成刚加载的那台。

Plot to File

**Plot to File（打印到文件）**会生成 .plt 文件，可用于配合 HP 驱动导入文字处理软件，或送到未连接在你电脑上的绘图机输出。如果要去外地打印，务必随身带一份图形文件的副本，以防出错。

Paper Size

**纸张尺寸只有在选定了打印设备之后才能更改。**如果打印设备是激光打印机，就只能用小尺寸纸张；想用更大的纸，就得换别的绘图机。

Plot Area

打印区域默认是 Display（屏幕显示）；选 **Window（窗口）**可以有更多控制——先框选窗口，再预览。

Plot Preview

预览让你看到图有多大、在纸上如何排布。在为纸质打印花时间花钱之前，用**完全预览（Full Preview）或局部预览（Partial Preview）**都行。点 OK 之前永远先预览。

Plot Scale

打印比例按”打印英寸 = 图形英寸”或”打印毫米 = 图形单位”设置。只有在不需要真实比例时才用 Fit（布满图纸）。

打印比例用 Chart 1 来定：1/4” = 1’-0” 的图，比例填 1/48；1:50 的图，比例填 .02。打印前永远先预览。

打印原点默认在纸张左下角。想把原点移到纸面其他位置，就在编辑框里改 X、Y 值。这一般用于两种场景：把标题栏套到已有图纸上，或往一张基本完成的图上补一个遗漏的视图。这需要些技巧——先在测试纸上试放，确认无误再上正式纸面，尤其当纸面上已有可能被毁掉的其他图形时。

PDFs

PDF 文件（Adobe 的 Portable Document File）有两个用处：一是在正式打印前快速检查线宽和出图质量，二是通过网络传送图纸。

Release 2007 和 2008 起，AutoCAD 内置了 PDF 驱动：在 Add-a-Plotter 向导的厂商列表里选 AutoCAD e-PLOT 配置，再从型号列表里选 PDF。

Release 2006 及更早版本，可以上网使用 PDF995 这款软件。

下面通过一个 Tutorial 演示完整流程：取一套房屋平面图，复制一个窗户，然后出图——平面图按 1/8” = 1’-0” 比例打印，窗户详图按 1/4” = 1’-0” 比例打印。

Tutorial: Mixed-Scale Plot（多比例出图练习）

Step 1：打开 Tutorial 3b 的文件。如果没有，可以快速照原书第 61 页把它画出来，只需要约 20 条命令。

图：Tutorial 3b 的房屋平面图

Step 2：进入文件后，从中央窗户的 **MIDpoint（中点）**向右画一条 50’ 长的直线，再用 **ARRAY（阵列）**让这个窗户单元绕中心点阵列——这样会得到一个不错的二层楼或采光塔效果。

图：窗户单元绕中心阵列后的效果

然后加几条线在窗与窗之间补出墙体，并留出一个楼梯间的小开口。

务必确保所有线都在 Layer 0 上。

再用 SCALE 命令把这个详图放大 2 倍。

图：放大 2 倍后的窗户详图

主对象（你关注的对象）是平面图，窗户只是附加在其上的详图。

Step 3：先给平面图标注尺寸。新建一个名为 Eighth 的标注样式，对应 1/8” = 1’-0”，把 **Overall scale（总体比例）**设为 96。只需加几条总尺寸（图中标注显示得比你的实际图面大）。

务必把尺寸放在单独的图层上。

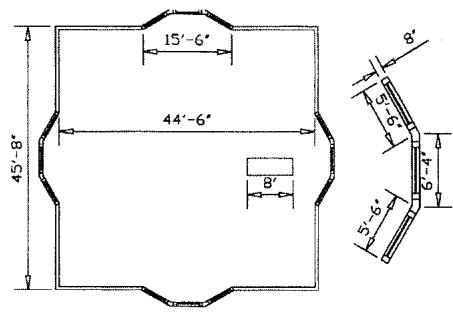

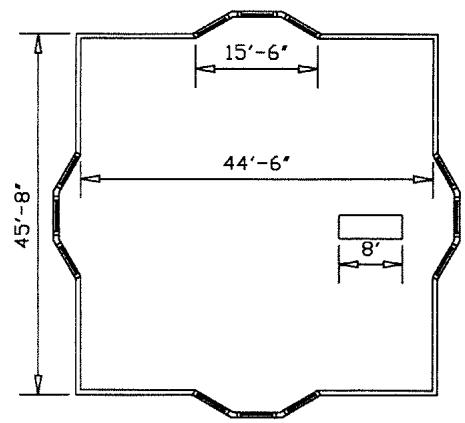

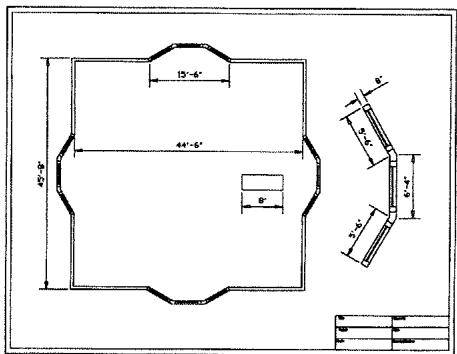

图：用 Eighth 样式（Overall scale = 96）为平面图标注

接下来给详图视图加标注。详图已被放大 2 倍，所以要把 **Measurement scale（测量比例）**设为 .5，让读数反映真实尺寸。

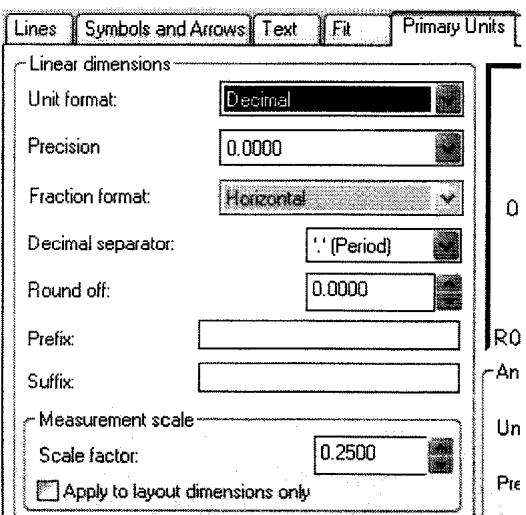

图：Primary Units 选项卡中的 Measurement scale 设置

再新建一个名为 Quarter 的标注图层（标注样式），把测量比例改为 .5。

图：勾选项 Apply to layout dimensions only（仅应用于布局标注）

Layer Properties Manager

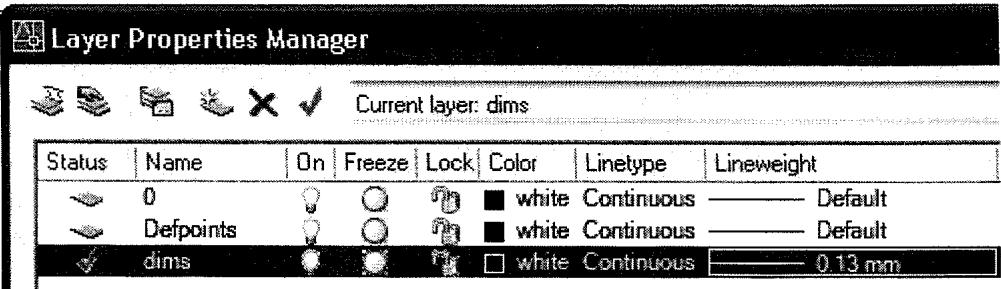

设置图层时，把 Dims 图层的线宽改为 0.13。

图：在图层特性管理器中将 Dims 层线宽设为 0.13

注意观察：详图的标注在屏幕上显示的大小与其他标注一致，但读数反映的是修正后的测量尺寸（乘以 .5 恢复真实值）。

图：详图标注外观一致，读数已按测量比例修正

Step 4

到这里，图纸内容已经画完了，最后一步是把图框（title block）放进来，然后出图。图框就是一张图纸最外面的那个”边框 + 标题栏”，它标明了项目名称、图名、比例、日期、绘图人等信息——没有它，这张图交出去别人不知道是什么、是谁画的、按什么比例看的。

如果你手上已经有 8.5 × 11 英寸的标准图框，直接用即可；没有的话，就自己画一个简单的图框，尺寸为 10.75 × 8.25。然后用 INSERT 命令把它插入到当前图形中，插入比例为 96。

命令行序列大致如下：

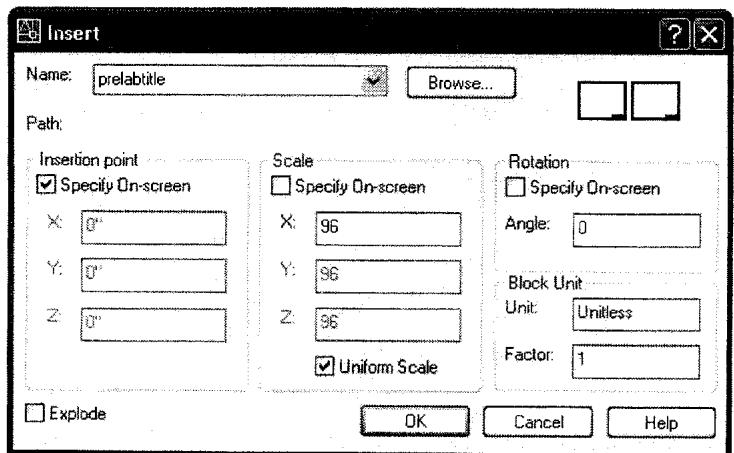

Command: INSERT
Specify insertion point or [Basepoint/Scale/X/Y/Z/Rotate]: （点取插入点，输入比例 96）

图框插入后，各视图应能恰好容纳在图框范围内

插入后检查一下：各个视图应该能恰好放进图框里。如果放不下，多半是撞上了英制/公制单位问题——这是初学者最常见的坑之一。假如你的文件一开始是用公制单位建的，那么即使后来用 UNITS 命令改了单位显示，之前画出来的所有数值本身还是公制的”数字”，图形的实际大小并不会跟着变。也就是说：改单位只是改了”标注怎么读”，不会改”图形有多大”。

解决办法是用公制的换算系数去缩放图框——25.4（英寸→毫米）、2.54（英寸→厘米）等，反复 SCALE 几次，直到图框恰好套住视图为止。

接下来处理图名文字。查一下 Chart 2（书中前面的文字高度对照表），确定标题文字应设多高。本例最终按 1/96 的比例出图，所以要让文字在最终图纸上显示为 1/8” 高，就必须在模型空间里写成 12” 高——用”出图比例 × 目标字高”反推图面字高，这是出图前设置文字的基本功。

图名下方还要注明该视图的出图比例，并且图名要加下划线，格式如下：

图名格式示例：Floor Plan 标题下标注比例 Scale 1/8” = 1’-0”

Floor Plan

这一节以平面图为例，走一遍完整的出图流程。这张平面图将按 1/8” = 1’-0” 的比例打印。

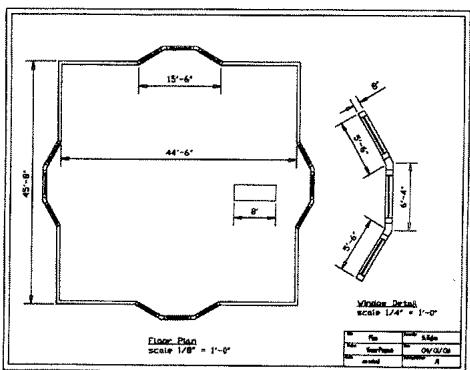

平面图（Floor Plan），出图比例 Scale 1/8” = 1’-0”

使用机器上已设好的默认打印机即可。打开 Plot（打印）对话框，按下图所示设置打印文件。特别注意 Plot area（打印区域） 一栏：选择 Window（窗口） 选项后，可以回到屏幕上框选一片区域，只打印你框选的范围——而不是整张图形。这对”图框里只有部分内容需要出图”的情况非常实用。

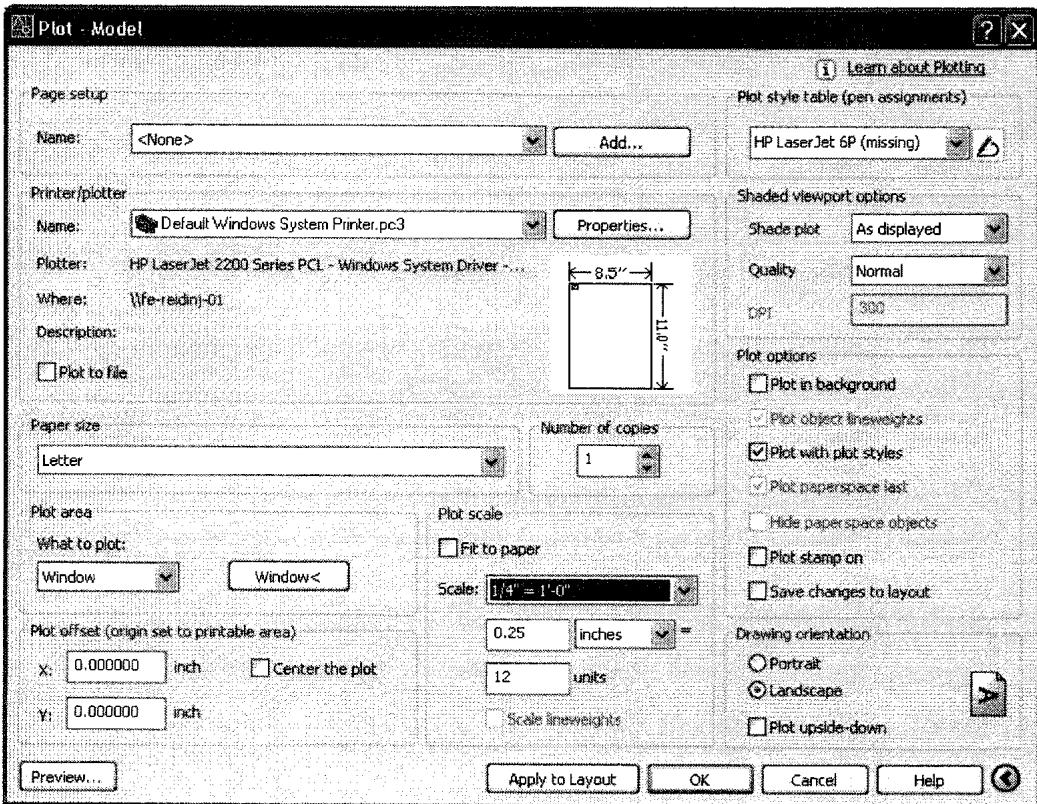

Plot 对话框的设置：打印机、图纸尺寸、比例与 Window 打印区域

一切设置完成后，一定要先点 Preview（预览），先看一眼打印效果再正式出图。

• Exit（退出）：预览中发现了问题，就选 Exit 退回 Plot 菜单去修改设置。
• Plot（打印）：确认没问题，就选 Plot 开始正式打印。

预览时你常常能发现菜单里漏看的问题：图形放的位置不对、线型质量不佳、字号大小不合适等等。可以用鼠标上的滚轮缩放画面，放大检查线宽（lineweight）是否达到预期。

预览界面里还可以用右键菜单在 Pan（平移）、Zoom Window（窗口缩放）、Zoom Original（缩放还原） 等选项之间切换，方便逐处检查。

Danger

预览与出图操作要点提示

预览中用 Zoom 仔细检查，这一步千万不要省。

有错误 → 选 Exit，回到 Plot 菜单重新设置；没错误 → 选 Plot，继续打印。

关于第一次出图，几句忠告：

• 如果你的图第一次就打印成功，那你可以算是天才了。给第一次出图留出几个小时的时间来反复调试。
• 找一位在那台绘图仪上出过图的人来帮你。经验告诉我们：只要还有别人用过那台绘图仪，就可以默认它已经被调乱了——纸张设置、笔宽映射等都可能被改动过。
• Plot 对话框里的 Plot to file（打印到文件） 选项可以生成一个 .plt 文件，拿到绘图仪上直接打印。但要注意：不是所有绘图仪都认 .plt 文件。除非你确定目标绘图仪支持这种格式，否则更稳妥的做法是输出 .pdf。

Step 1

下面换一个完整的例子：把一个机械零件图按 1:40 的比例出图，最终打印在 letter 尺寸（8.5” × 11”，即 297 × 210 毫米）的图纸上。

第一步，用公制模板 acadiso.dwt 新建文件。然后按下图设置图层——别忘了设置线宽（lineweight）。不同打印机打印出来的线条粗细不一样：这套线宽在某些打印机上效果很好，另一些则要调大一点才清楚。

通用的标准是：最细不小于 0.30 mm，粗线用 0.60 mm。本书中的插图采用 objects 层和 0 层为 0.30 mm 的方案。可以先照此设置，如果打出来太深（太黑太粗），再改用更大的线宽。

图层设置示例：按对象类型分图层，并指定各层线宽

图层设好后，把下面的零件图形画出来。

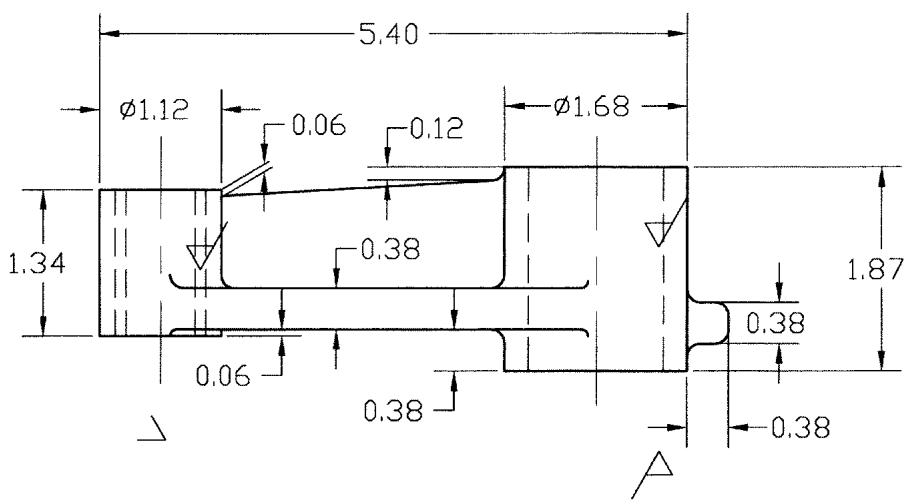

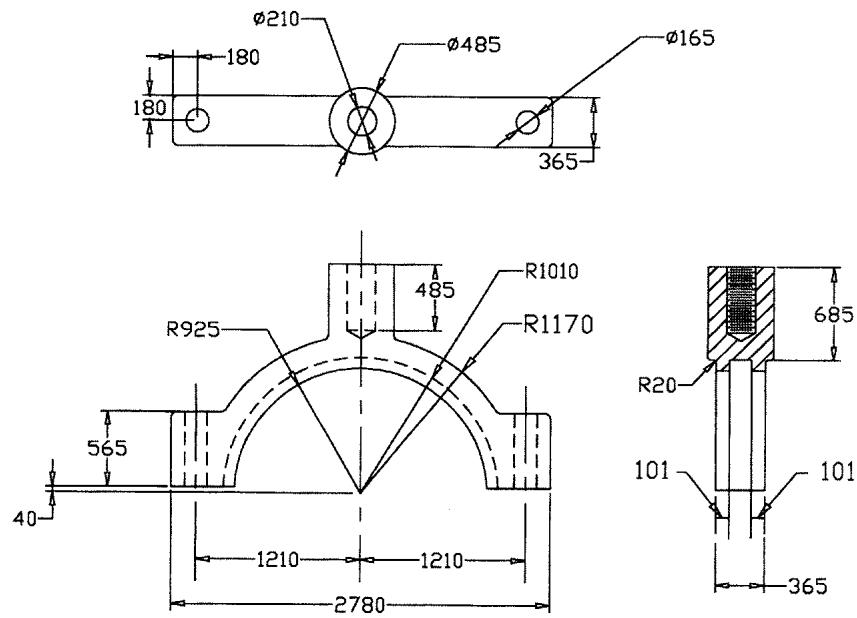

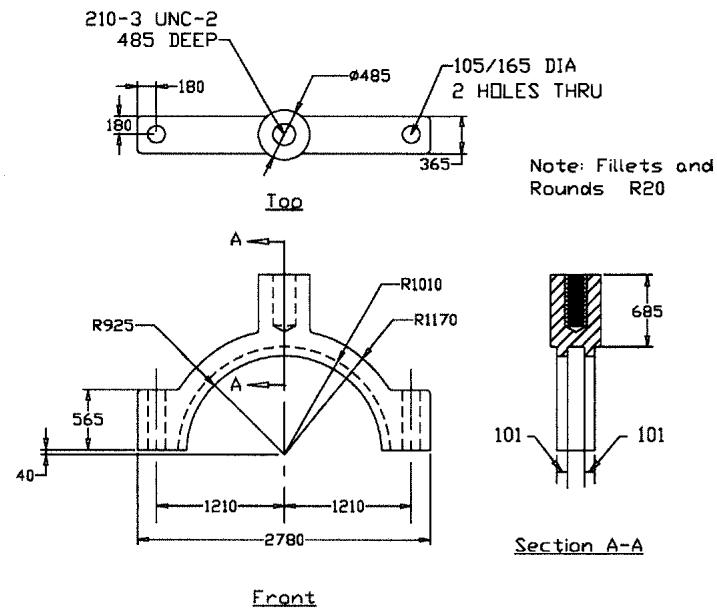

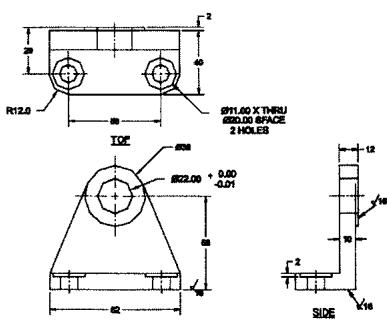

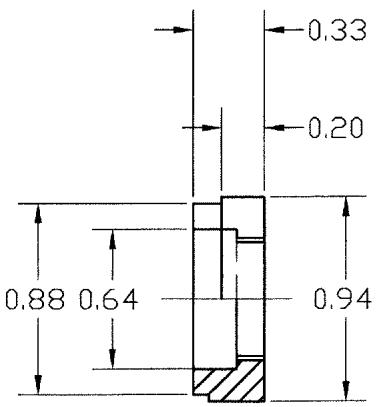

待标注的机械零件图形

Step 2

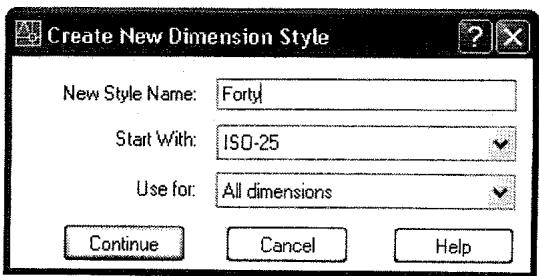

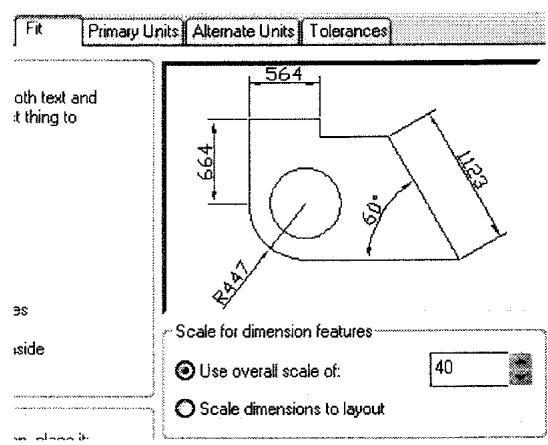

第二步，为这张图专门新建一个标注样式，命名为 Forty——因为它是按 1:40 出图的（” Forty ” 即四十）。

这里有一个非常实用的判断技巧：打开 Dimension Style（标注样式）对话框时，看基础样式是什么——

• 如果基础样式是 Standard，说明这个文件是用英制单位开的（出问题了）；
• 正确的基础样式应该是 ISO-25（公制模板的默认标注样式）。

如果单位开错了，就重新用 acadiso.dwt 以公制方式新建文件，必要时用 SCALE 命令缩放图形，直到标注数值正确为止。

新建标注样式的操作：在 Dimension Style 对话框中点 New，弹出 Create New Dimension Style 对话框。

Create New Dimension Style 对话框

对话框中各选项的含义与填写方式：

• New Style Name:（新样式名）——填 Forty
• Start With:（基础样式）——选择作为起点的基础样式
• Use for:（应用于）——选 All dimensions（所有标注）
• 填好后点 Continue（继续）进入详细设置；点 Cancel（取消）则放弃

标注样式的 Primary Units 与 Fit 选项卡设置

进入设置界面后做两处修改：

1. 在 Primary Units（主单位）选项卡中，把小数位数改为 0（即没有小数位）。
2. 在 Fit 选项卡中，把 overall scale（全局比例） 改为 40。

为什么用全局比例？很多人习惯逐项设置文字高度、箭头大小、文字间隙（gap）、尺寸线超出量（overshoot）等参数。如果你有自己固定的模板文件（保存了所有设置的基准文件），逐项设置当然没问题。但问题在于：每次出不同比例的图时，很难记得把所有这些参数都改一遍——漏改一项，标注就乱套。设置一个全局比例 40，等于把所有标注元素一次性放大 40 倍，出 1:40 的图时它们正好缩回正常大小，简单得多。对话框右侧的预览图会实时反映你的设置效果。

设置完成后的标注效果预览

按上图所示，用新样式给零件标注尺寸。

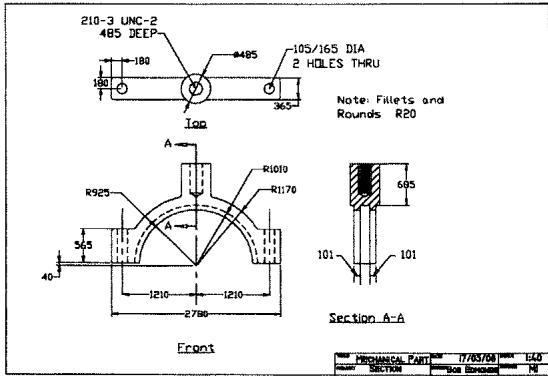

用 Forty 样式完成尺寸标注的零件图

Step 3

第三步涉及机械制图的一个专门知识：在机械应用中，螺纹紧固件（螺钉、螺栓等）的标注往往不直接标注直径，而是采用等级标注法（class notation）。

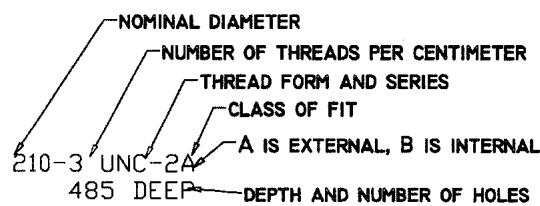

看图中左上角的螺纹，它只用一行代号就说明了一切，直径和深度都不用在图上另外标注了：

2 1/0 - 3 UNC - 2A

这行代号的读法（也是初学者必须记住的三要素）：

• NUMBER OF THREADS PER CENTIMETER —— 每厘米螺纹的牙数（前面的数字）
• THREAD FORM AND SERIES —— 螺纹形式与系列（UNC 表示统一制粗牙系列）
• CLASS OF FIT —— 配合等级（末尾的数字加字母）
• 字母的含义：A 表示外螺纹（external），B 表示内螺纹（internal）

按上述标注方式更新你的图形，文字高度设为 120（图面按 1:40 缩小后正好合适）。然后补充以下内容：

1. 用 PLINE 和 TEXT 命令添加视图标题，以及 Section A-A（A-A 剖视图）的标题；
2. 按图示为两组”孔”添加螺纹等级标注；
3. 为图中所有圆角（fillets）和倒圆（rounds）添加标注符号；
4. 删掉那些用等级标注表示后反而更清楚的尺寸标注——能一行代号说清楚的，就不要留一串尺寸线。

Step 4

第四步做图框。先把屏幕缩放（Zoom）到一小块区域，用 PLINE 命令画一个 265 × 185 单位的矩形——这个尺寸正好能放进 297 × 210 的 A4 图纸内。

图框内容照下表填写（标题栏各栏）：

栏目	内容
TITLE	MECHANICAL PART
DATE	17/03/08
SCALE	1:40
PROJECT	SECTION
DRAWN	BOB EDMONDS
NUMBER	MI

放大到图框右下角，绘制旁边图示的标题栏明细格，格与格之间（横线与横线）的间距为 6 mm。

关键一步来了：把这个标题栏块放大 40 倍（SCALE × 40）。回忆一下我们的画法——你刚才是按”打印出来后的实际大小”画的图框（6 mm 间距就是纸上的 6 mm），而图形本身是 40 倍大小（因为要按 1:40 缩小打印）。所以图框画完后要放大 40 倍，才能与图形处于同一个”图面世界”里。这就是”先按打印尺寸画，再按比例放大”的套路。

最后用 MOVE 把标题块移到图框内合适位置，使其与图形匹配。

放大 40 倍并移动到位后的完整图框与标题栏

两个收尾检查：

• 如果图中的隐藏线（hidden）和中心线（centered）线型显示不对（显示成实线或比例失调），用 LTSCALE 命令调整全局线型比例——不用计算精确值，改到看起来正常为止。
• 再对照 Step 1 检查一遍各图层的线宽设置。

Step 5

（本例中此步省略——前四步已把图形、标注与图框准备完毕，直接进入出图。）

Step 6

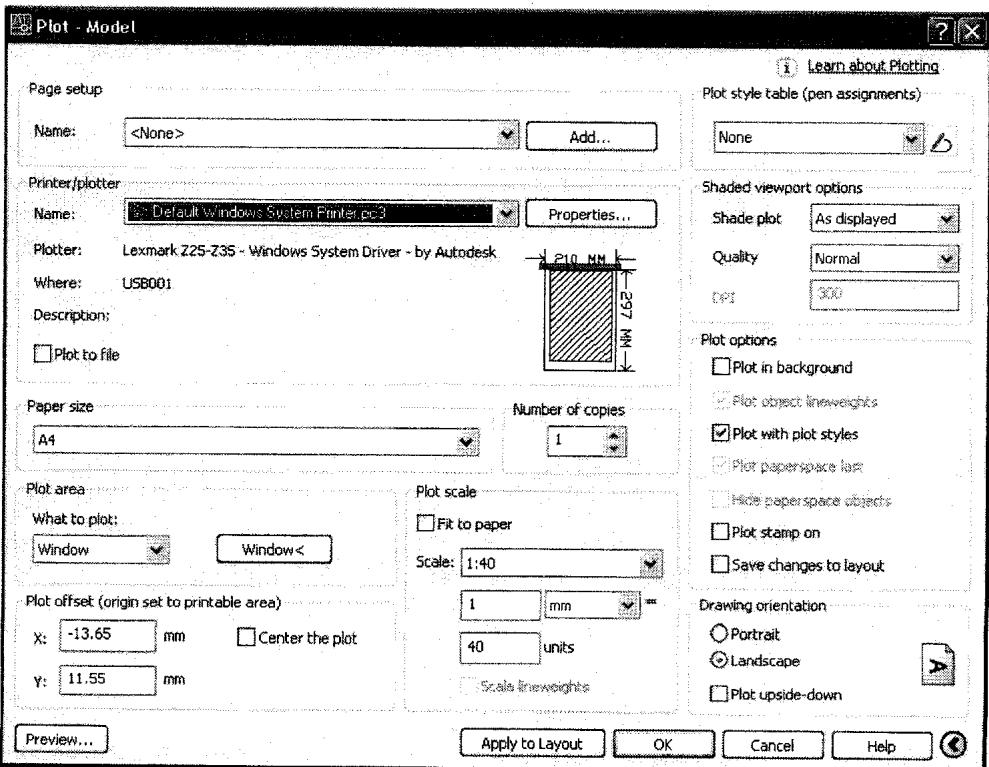

最后出图：打印机选默认打印机，比例设 1:40，图纸尺寸设 A4，基本就妥了。

实际操作中，你可能需要反复使用 Window（框选打印区域）和 Preview（预览）几次，才能让图形在纸面上的位置恰到好处——调整打印偏移或框选范围，直到预览里图形居中、四周留白合适为止。

按 1:40、A4 出图后的打印预览效果

Exercise 11 Practice

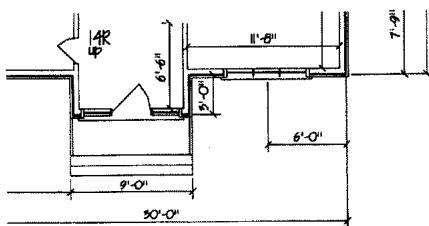

画出图示的楼梯（stair）与螺纹（thread）细节图，加上图框，然后执行 PLOT 出图。注意楼梯中的折断线（break line）画法。

练习 11 Practice：楼梯与螺纹细节图（页码 Setting Up Drawings and Plotting 213）

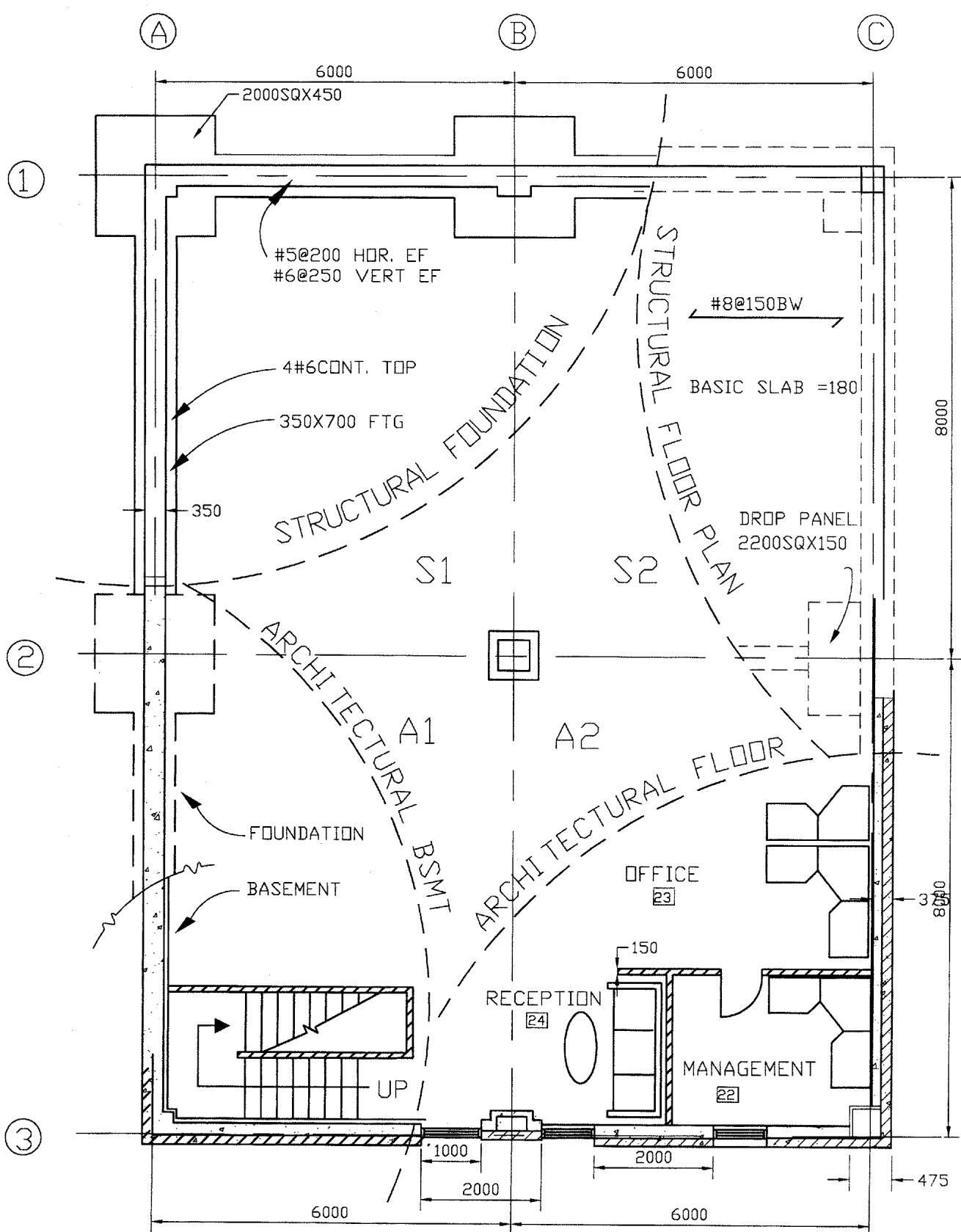

Exercise 11 Architectural

本练习展示商业项目中常见的四种图纸类型。曲线排布的文字用 ARRAY（阵列）命令完成。

打印时使用不同的线宽（differing lineweights），图纸选 letter 尺寸或 A4。

练习 11 Architectural：商业应用图纸综合练习

其中 Body（本体）零件要求按 1 = 1（即 1:1 原尺寸）的比例绘制。

Body 零件图（Scale 1=1）

Body 零件与标题栏：图名 BODY，Scale 1=1，公司 Marria Barnes Inc.，绘图 Ben Drummond 等

另一个零件 Pin（销）按 1 = .5（即 1:2，缩小一半）的比例绘制——同一个练习里两个零件用不同比例，正好检验你对不同出图比例的把控。

Pin 零件图（Scale 1=.5）

Pin 零件标题栏：图名 BODY AND PIN，Scale Various，公差说明 FRACTIONS +/- 1/32、DECIMALS +/- .005、ANGLES +/- 5 DEGREES

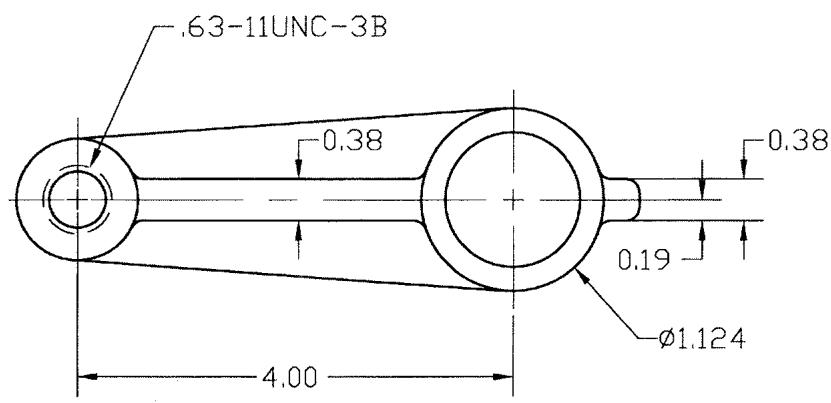

Exercise 11 Mechanical

机械类综合练习：按图示完成零件图，注意标题栏中已给出的公差（TOLERANCES）与审批信息（APPROVALS）等栏位的填写格式。

Exercise 11 - Challenger

挑战练习：完成图示 FAUCET（水龙头）零件图，标题栏信息含公司 Dugas Mechanical Group、审批 L.D.K.（June 24 06）与 S.G（April 4 96）等，按 Sheet 1 of 1 出图。

Paper Space for 2 Dimensional Drawings

前文的出图方法都是在模型空间里”按比例画、再缩放图框”的传统做法。AutoCAD 还提供了另一种思路——图纸空间（Paper Space），专门用于二维绘图出图：布局（Layout）相当于一张虚拟的纸，你在上面开视口（viewport）来显示模型空间的内容，图框和文字直接按打印尺寸放在纸上，比例由视口控制。关于二维图纸空间的具体用法，将在后续内容中展开。

二维图纸空间出图示意（Paper Space for 2 Dimensional Drawings）

✅ 自测一下

1. 本章中 OSNAP 与 OTRACK 的区别是什么？
2. 为什么图层（LAYER）是 AutoCAD 组织图形的核心机制？
3. 相对坐标与极坐标输入分别在什么场景下最方便？
4. WBLOCK 与 BLOCK 的本质差别是什么？
5. Paper Space（图纸空间）解决了模型空间的什么痛点？
