📘 第 10 章：图块与外部块（BLOCK/WBLOCK）

这一篇在干嘛？

《AutoCAD Workbook for Architects and Engineers》第 10 章「图块与外部块（BLOCK/WBLOCK）」的中文精讲。本章覆盖 28 个主题小节、50 张原文操作截图，从命令用途、操作步骤到易错点逐步展开。素材里的命令行示例均按原书保留。

🧭 本篇导航

• Using Blocks
• Notes
• The INSERT Command
• Toolbar From the Draw toolbar choose
• External Blocks
• WBLOCK should not be blocked with BLOCK first.
• Copy/Paste
• The MINERT Command
• Inserting Existing Drawings as Blocks
• Editing Blocks
• The EXPLODE Command
• Updating Blocks
• The BURST Command
• Removing Unwanted Blocks with the PURGE Command
• The AutoCAD Design Center
• Dynamic Blocks
• Step 3
• Step 1
• Step 2
• Step 6
• Step 7
• Step 8
• Step 9
• Danger
• Command: WBLOCK

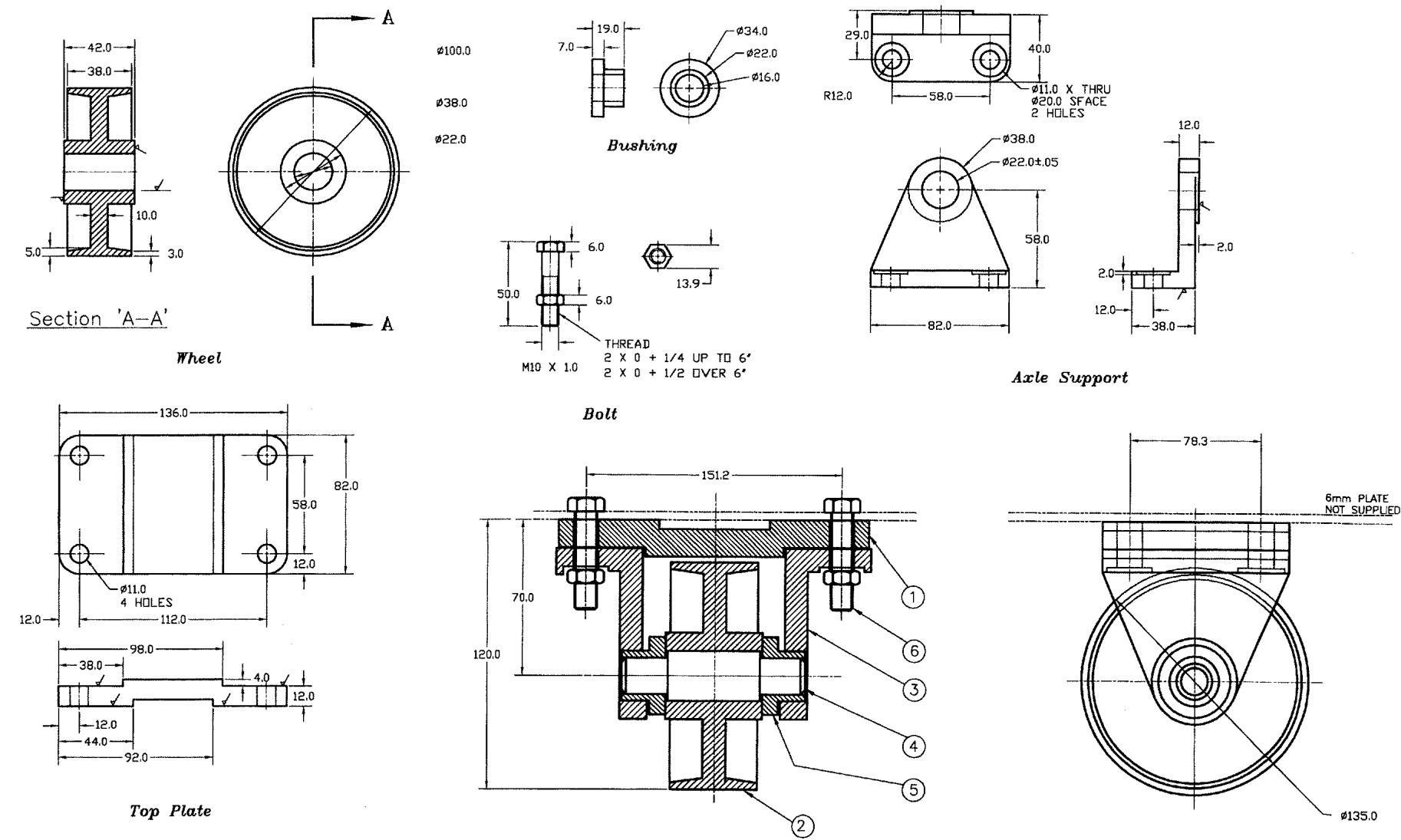

• ASSEMBLY DRAWINGS
• Exercise 10a Architectural
• ELEVATIONS

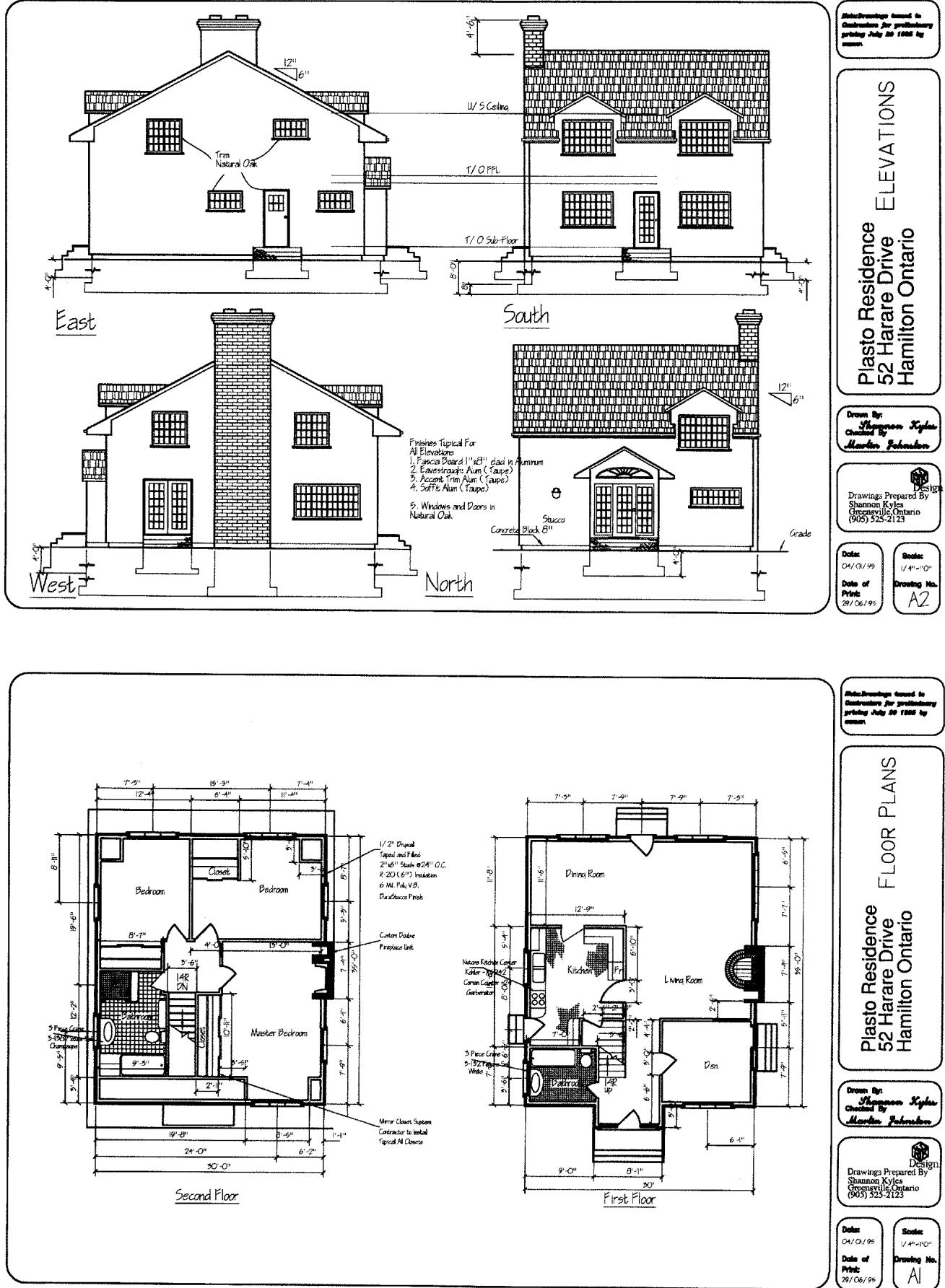

图：第 10 章章首图

学完本章，你应该能够：

1. 创建图块（block）
2. 创建外部块（wblock）
3. 用 INSERT 插入图块和外部块
4. 使用复制/粘贴（Copy/Paste）
5. 在图块中使用 COLOR、LAYERS 等数据
6. 使用 AutoCAD 设计中心（Design Center）中的图块

Using Blocks

图块是什么？ 图块（Block）是把许多不同的图形和图形细节”打包”成一个整体对象的方式。它的价值在大项目上体现得最明显：你可以把图纸的各个部分分别绘制好，最后再”组装”到一张最终图纸上。这样一来，重复的图形（椅子、门、指北针、标题栏……）只需要画一次，之后反复插入即可，能大幅缩短设计时间。

AutoCAD 中有两类图块，初学者必须分清：

• 内部块（internal block）：用 BLOCK 命令创建。它是基本图纸（当前文件）的一部分，只能在本图内使用，别的文件访问不到它。
• 外部块（external block / wblock）：本身就是一个独立的 .DWG 图形文件。因为文件在磁盘上独立存在，所以任何图形文件都可以随时插入到另一张图中——每个图形文件天然就是一个外部块。

另外一个容易混淆的点：AutoCAD 把标注（dimensions）和填充（hatches）也当作图块，因为它们是”一组信息”。但它们不是用 BLOCK 命令创建的。

与图块相关的六个命令：

命令	作用
BLOCK	创建内部块
WBLOCK	创建 .DWG 文件（即外部块）
INSERT	插入图块或 wblock（外部图形文件）
MINSERT	像 ARRAY 命令一样，以矩形阵列方式插入多个图块
BURST	把图块还原为独立的对象（属性保留为”值”）
EXPLODE	把图块还原为独立的对象

不用图块会怎样？ 每个椅子都要重新画一遍、每个标题栏都要重描一遍；要修改时，得一处一处地改。用了图块，改一处定义，所有插入的实例都能一起更新（后面”Updating Blocks”会讲到这也是把双刃剑）。

创建图块：BLOCK 命令

BLOCK 命令用于把一组对象打包成一个用名字标识的集合。打成块之后，这个对象可以在图中插入很多次。用 BLOCK 创建的块都是内部块。

• Toolbar（工具栏）：从 Draw 工具栏选择对应按钮；
• Pull-down menu（下拉菜单）：从 Draw 菜单选择 Block，再选 Make…；
• 命令行：输入 BLOCK（弹出对话框）或 -BLOCK（不弹对话框）。

创建图块时，你必须指定三件事：

1. 图块的名字（block name）；
2. 插入基点（insertion base point）；
3. 包含在块内的对象（objects）。

通过图标或键入 BLOCK 都能打开 Block Definition 对话框。如果你觉得对话框碍事，就键入 -BLOCK——在命令前加一个连字符 -，就会弹出不带对话框的命令行版本，通常更快。

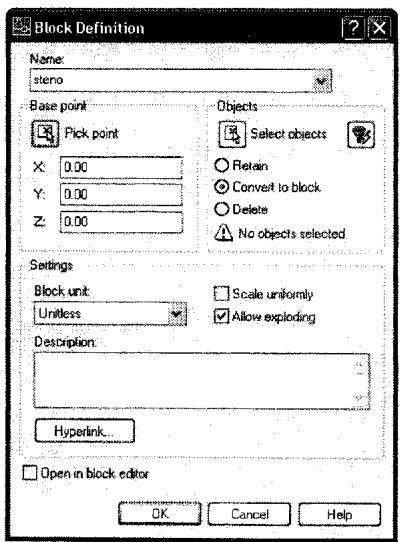

图：Block Definition（块定义）对话框

图：带连字符的命令行版本（-BLOCK）

Notes

如果你不喜欢对话框，大多数命令都可以通过加连字符来关闭对话框，例如 -block：

Command: -BLOCK
Enter block name or [?]: STENO            （输入块名：STENO）
Specify insertion base point:             （指定插入基点）
MID of (pick 1)                           （捕捉中点，拾取点 1）
Select objects: (pick 2)                  （选择对象，拾取点 2）
Other corner: (pick 3)                    （另一角点，拾取点 3）
Select objects: ↓                         （回车结束选择）

图 10.1：用 -BLOCK 创建的 STENO 椅子图块

Block Definition 对话框和上面的命令行序列做的是同一件事——把图形信息做成一个块（如图 10.1 所示）。

初学者易错点：两种方式插入后的屏幕表现不同。

• 用 -BLOCK（命令行方式）创建块后，原图形会从屏幕上消失；
• 用对话框方式创建块后，原图形只是变色，仍留在屏幕上。

这不是出错，而是 AutoCAD 的设计如此。消失了的块之后用 INSERT 重新插回来即可。

图：-BLOCK 执行后块从屏幕上消失（对话框方式则只变色）

插入基点为什么特别重要

插入基点是块插入时的参照点，作用类似于 COPY 或 MOVE 命令中的基点。如果这个点选在对象上合理的位置（比如椅子的中心、标题栏的左下角），那么每次插入都能”严丝合缝”；选得不好，插入时块就会”悬”在光标旁边一个奇怪的位置，每次都要手工对齐。

对话框中的 Pick point（拾取点） 按钮就是用来点选插入基点的。如果不去拾取这个点，你的块就不会出现在你想要的位置——这是初学者最常见的”块插歪了”的原因。

一旦你给块起了名字、选好了插入基点、选好了组成块的对象，这个块就可以插入图纸了。

• 用 Block Definition 对话框创建时：被选中的对象组成块后仍留在屏幕上，此后它们可以作为一个对象被操作；
• 用 -BLOCK 创建时：块从屏幕上消失，需要你之后用 INSERT 把它插到想要的位置。

The INSERT Command

INSERT 命令用于把** previously defined（已定义）的图块**放到当前图形中。

• Toolbar：从 Draw 工具栏选择插入按钮；
• Pull-down menu：从 Insert 菜单选择 Block；
• 命令行：INSERT（对话框）或 -INSERT（无对话框）。

比例与旋转

INSERT 把块按原始大小放到图上：

• X 比例因子默认为 1；
• Y 比例因子默认跟随 X。如果你把 X 设为 2，Y 也会自动变成 2——除非你单独改它；
• 单独改变 Y 相对 X 的值，会扭曲原始块的图像（比如把椅子拉扁）。

旋转角（rotation angle） 是围绕插入基点的逆时针旋转，这个基点就是你打包时选的那个点。如果当初把插入基点选在了对象上很糟糕的位置，解决办法是：用 EXPLODE 炸开，再重新 BLOCK 一遍（换个好的基点）。

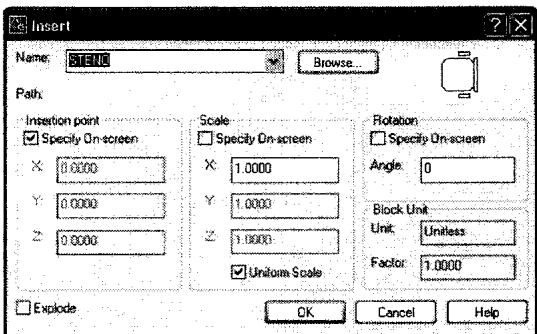

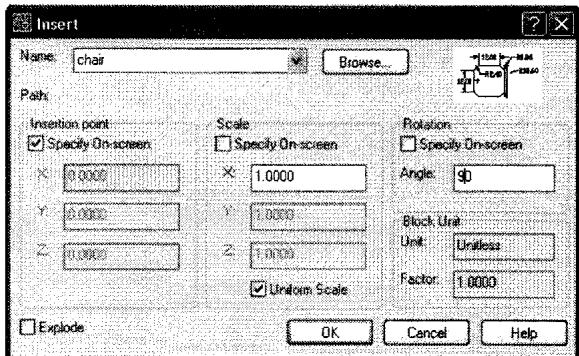

图：Insert 对话框

插入块很像使用 COPY，区别只是：你通过名字而不是框选来指定对象。图 10.2 中，steno 椅子被插入到一张办公桌旁。

Command: -INSERT
Enter block name or [?]: Steno            （输入块名：Steno）
Specify insertion point or
[Scale/X/Y/Z/Rotate]: (pick 1)            （指定插入点，拾取点 1）
Enter X scale factor, specify
opposite corner, or [Corner/XYZ] <1>: ↓   （X 比例因子，回车取默认值 1）
Enter Y scale factor <use X scale factor>: ↓（Y 比例因子，回车沿用 X）
Specify rotation angle <0>:               （指定旋转角——移动光标，
                                           待椅子转到合适位置后拾取）

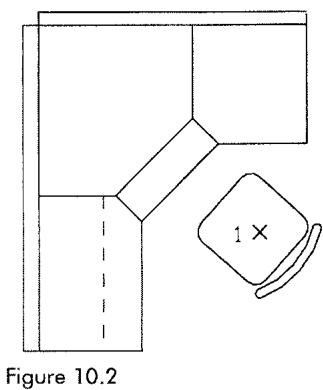

图 10.2：把 Steno 椅子图块插入到办公桌旁

在 Insert 对话框中，Browse（浏览） 选项允许你插入外部块；用下拉箭头则可以访问所有内部块或当前图中已经用过的块。

图：Insert 对话框中的 Browse 浏览选项与块名下拉列表

External Blocks

外部块就是已经创建好的 AutoCAD 文件，用于拼装最终图纸。凡是在多张最终图上都要用的东西，都可以做成外部块，例如：标题栏（title block）、指北箭头、剖面符号、注释符号，或者物体的各种视图。

以第 8 章的标题栏为例：Insert 对话框的 Browse 选项会列出你 C: 盘、D: 盘、软盘或存储卡上的所有图形文件，从中选中要插入的文件即可。

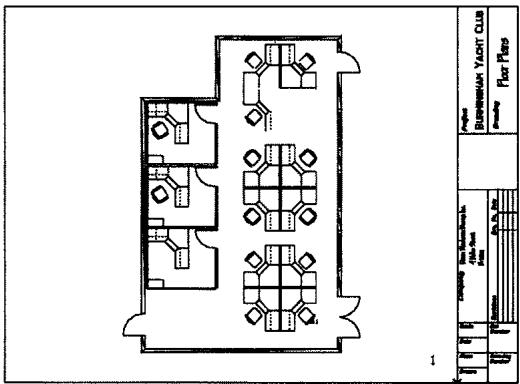

图 10.3：在桌面布置图中创建并插入 Steno 块，再插入第 8 章的标题栏

在图 10.3 中，我们打开了第 68 页的桌面布置图，创建了 steno 块并插入，然后又插入了第 8 章的标题栏。

用 Insert 对话框或 -INSERT 都可以放置标题栏：

图：插入标题栏（外部块）

Command: -INSERT
Enter block name (or ?) <STENO>: a:title  （输入要插入的文件名 a:title）
Specify insertion point or
[Scale/X/Y/Z/Rotate/PScale/PX/PY/PZ/PRotate]: (pick 1)（指定插入点）
Enter X scale factor, specify opposite corner, or [Corner/XYZ]: ↓
Y scale factor <use X scale factor>: ↓
Specify rotation angle <0>: ↓

图块实例（block instance）与”图章”类比

块或文件被插入到文件中之后，图上的那份叫做块实例（block instance）。原始定义仍然保留在内存中，放到图上的是它的一份拷贝——这就像印章和盖出来的印：章（定义）只有一个，印（实例）可以盖无数次。

磁盘上的任何文件都可以插入当前图。与该块关联的所有图层、标注样式、文字样式也会一并复制到接收文件中——这一点对理解后面 Copy/Paste 与 WBLOCK 的区别非常重要。

用 BLOCK 命令创建的块只存在于本图内，离开这张图就无法访问，这就是它们被称为”内部块”的原因。

WBLOCK should not be blocked with BLOCK first.

WBLOCK 命令从当前图形中取出一部分，生成一个扩展名为 .dwg 的独立文件。例如：你在桌面布置图上画好了图 10.2 的 steno 椅子，现在想把它用到另一张布置图上——就用 WBLOCK 把它导出成一个文件。

注意小标题这句话：WBLOCK 不需要（也不应该）先用 BLOCK 打包。WBLOCK 的用途就是”从现有文件中取出一部分用到另一个文件”，直接框选对象导出即可。因为 wblock 独立于当前文件之外存在，所以它们被称为外部块。

Notes

图：WBLOCK 图标

你可以随时把一个图形文件插入到当前图形中——记住，图形文件本身就是外部块。

WBLOCK 的一个典型用法：从一张图中”抽取”指北针（North arrow），用到另一张图上，如图 10.4 所示。

操作流程是：先打开包含要导出内容的文件，然后通过命令行调用 WBLOCK。

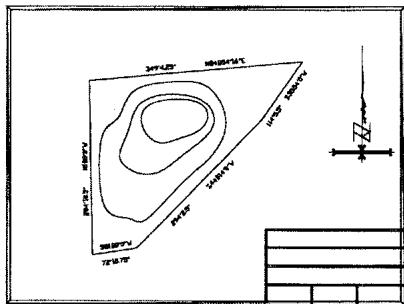

图 10.4：用 WBLOCK 抽取指北针

Command: -WBLOCK
Enter name of existing block or [=(Block=output file)/* (whole drawing)]
<define new drawing>: ↓                   （回车进入文件对话框）
Block name (or?): A:NORTH                 （文件/块名：A:NORTH）
Specify insertion base point: (pick 1)    （指定插入基点，拾取点 1）
Select objects: (pick 2)                  （选择对象，拾取点 2）
Specify opposite corner: (pick 3)         （另一角点，拾取点 3）
Select objects: ↓                         （回车结束）

执行 WBLOCK 后会弹出 Create Drawing File 对话框，在 File Name 框中输入文件名。按回车后对话框消失，命令继续。

易错点： 输入文件名时，务必连同盘符或目录一起输入。否则 WBLOCK 会存到默认目录里，之后谁也不知道去哪里找它。

要把这个文件放到另一张图上：打开新图，使用 -INSERT 或 Insert 对话框即可。指北针会作为一个块被插入；和普通插入一样，与之关联的所有图层、标注样式和文字样式也会复制到接收文件。

Copy/Paste

除了 WBLOCK，还有另一种把图形和数据从一个文件转移到另一个文件的方法：复制/粘贴。

Copy 是几乎所有计算机应用都有的全局编辑功能，位于 Edit（编辑） 下拉菜单中，如图 10.5 所示。注意区分：AutoCAD 的 COPY 命令在 Modify 菜单下，它复制的是本图内的对象；Edit 菜单下的 Copy 是系统级复制，两者不是同一个命令。

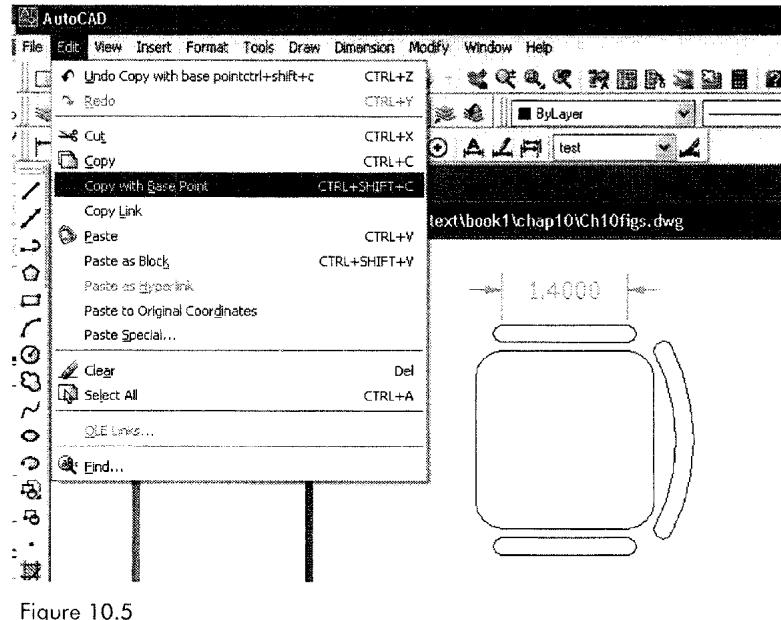

图 10.5：Edit 菜单中的 Copy with Base Point 命令

图 10.5 中使用的是 Edit 菜单的 Copy with Base Point（带基点复制） 命令。这是标准的计算机复制命令，可以把文字、图形乃至任何内容从一个屏幕复制到另一个屏幕。之所以要”带基点”，是为了粘贴时能把数据与接收文件对齐。复制完成后，切换到接收文件，用 Paste（粘贴） 插入即可。

Copy with Base Point 与 WBLOCK 的行为并不相同： WBLOCK 把数据作为一个封闭单元搬走，块内部的信息不受接收文件参数的影响；而 Copy/Paste 则不然。

为了展示两者的差别，图 10.6 在 steno 椅子上加了一个标注，让它随图形一起被复制。

图 10.6：带标注的 steno 椅子（用于对比 WBLOCK 与 Copy/Paste）

图 10.7 展示了两把 steno 椅子，都取自第一个文件、放进第二个文件，但方式不同。

图 10.7a：WBLOCK 方式插入的椅子与标注

图 10.7b：COPY/PASTE 方式粘贴的椅子与标注

• 图 10.7a（WBLOCK）：椅子先用 WBLOCK 做成了独立文件，目录里多出一个叫 Steno 的文件。位于 DIM 图层、按 Furniture 标注样式设置的标注随图形一起打包。插入接收文件后，标注显示得和原始文件中一模一样——它仍是块，不受接收文件参数影响。
• 图 10.7b（Copy/Paste）：椅子和标注用 Copy/Paste 放入。接收文件里恰好有一个叫 DIM 的图层和一个叫 Furniture 的标注样式，于是标注被更新为接收文件的参数——它不再是块，目录里没有对应文件，所有对象都是独立的个体。

一句话总结：WBLOCK 传过去的是”块”（原样保留）；Copy/Paste 传过去的是”散件”（按接收文件的环境更新）。

The MINSERT Command

Inserting Existing Drawings as Blocks

把已有图形作为块插入时，图形的原点（0,0）是默认的插入基点。想改变这个默认值，可以打开原图，用 BASE 命令另指定一个插入基点；下次插入这张图时，AutoCAD 就会使用新基点。

MINSERT 本身

MINSERT 用于把一个块按矩形阵列插入多个实例——它把 INSERT 命令和 ARRAY 命令融合在了一起。用得好的话非常实用。注意：MINSERT 只能通过命令行访问，没有对话框，也没有工具栏按钮。

Command: MINSERT                          （注意：不是 MINSET，是 MINSERT）
Enter block name or [?] <STENO>: ↓        （回车沿用默认块名 STENO）
Specify insertion point or
[Scale/X/Y/Z/Rotate/PScale/PX/PY/PZ/PRotate]: (pick 1)（指定插入点）
Enter X scale factor, specify
opposite corner, or [Corner/XYZ]: ↓
Y scale factor <use X scale factor>: ↓
Specify rotation angle <0>: 90            （旋转角 90°）
Enter number of rows (----) <1>: 3        （3 行）
Enter number of columns ( ) <1>: 6        （6 列）
Enter distance between rows
or specify unit cell (---): 4'            （行距 4 英尺）
Specify distance between columns: 5'      （列距 5 英尺）

MINSERT 的重要限制（易错点）： 像图 10.8 这样用 MINSERT 插入的块不能单独编辑，也不能炸开（EXPLODE）。如果你删除其中一个——所有的都会一起被删掉。所以它适合规整重复的布置，不适合需要逐个调整的场合。

Editing Blocks

块一旦放进文件，就被当作单一实体编辑：

• 一次实体选择就能选中整个块——你点的只是块上的一个对象，选中的却是整个块；
• 删除块时，只需一个拾取点就能定位整个块；
• 误删了块，用 U（回车）撤销，把块移回原位。

如果想编辑或修改已插入的块，就必须先把块还原成原始对象——这正是 EXPLODE 命令的用途。

The EXPLODE Command

EXPLODE 把对象还原为原始实体：

• 块 → 炸回组成它的原始线条、圆弧等；

• 多段线（polyline）或多边形 → 炸回线段或圆弧段；

• 标注（dimension）→ 炸回线、箭头和文字。

• Toolbar：从 Modify 工具栏选择 Explode 按钮；

• Pull-down menu：从 Modify 菜单选择 Explode；

• 命令行：EXPLODE。

图：Modify 工具栏中的 EXPLODE 图标

典型应用： 标题栏通常只保存通用信息（比例、日期等），而不包含具体图纸的信息。如果想修改图上已有的文字信息，就先用 EXPLODE 炸开标题栏，再用 DDEDIT 修改文字。

Updating Blocks

同一个名字在一个文件中只能有一个块定义。 如果你修改或更新了原始块（用原来的名字重新 BLOCK），那么所有已插入的旧块实例都会随之更新为新定义。这个功能可能非常有用，也可能非常”闯祸”——全看你是有意还是无意。

图 10.9 里有四张办公桌和四把 steno 椅，它们是作为内部块插入的，便于整体操作。客户要求其中一张桌子的椅子带扶手，于是先把那个块炸开：

Command: EXPLODE
Select objects: (pick the block instance 1 Figure 10.9)
                                          （选择图 10.9 中的块实例）

椅子的块随即还原为原始的线和圆弧。

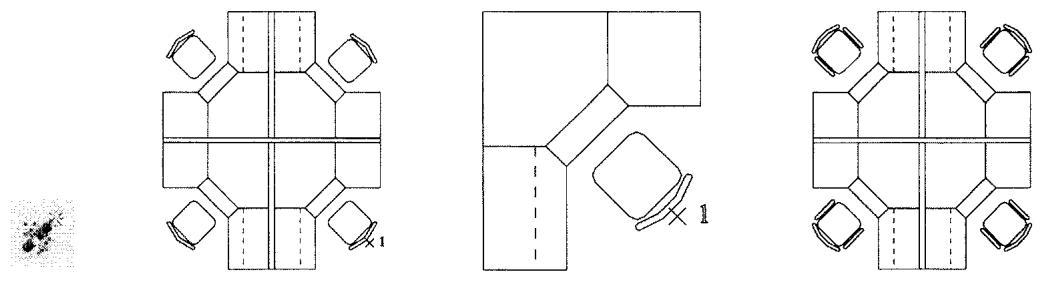

图 10.9、10.10、10.11 演示了整个过程：

图 10.9–10.11：炸开椅子、加扶手、以原名重定义块后所有实例一起更新

• 图 10.10：正在添加扶手；
• 图 10.11：用原来的名字把椅子重新打包。因为是命令行版本（-BLOCK），打包后原椅子从屏幕上消失；而其余三把椅子也全部自动更新为带扶手的版本。

Command: -BLOCK
Enter block name or [?]: STENO
Block STENO already exists. Redefine it? <N>: Y
                                          （块已存在，重定义吗？Y）
Insertion base point: MID of (pick 1)     （插入基点：中点）
Select objects: (pick the objects)        （选择组成对象）

图块与图层、颜色的关系（ByBlock / ByLayer）

你可能注意到了，默认图层是 0 层，而且 0 层不能改名也不能删除。0 层是”万能层”，因为它与颜色、线型的 ByBlock / ByLayer 设置密切相关。块所在的图层和块的颜色，既可以”随层（by layer）“也可以”随块（by block）“设定。

一旦你创建了许多块和 wblock，文件管理会变得困难——你必须记住目录位置和用过的图层。以下是几条关键规则：

• 如果 wblock 中的对象创建在 0 层以外的图层上，插入该 wblock 时，这些新图层会被添加到当前文件的图层列表中；
• 0 层上的所有对象，插入时会自动落到当前图的当前图层上，并采用当前图层的颜色和线型。它们并不一定是”随层”加入的——如果颜色或线型不是用 -layer 设定的，当前设置会覆盖图层设置。想查看当前设置，键入 STATUS；
• 如果你想让某个 wblock 永远带有特定的图层、线型和颜色，就明确地指定它们，不要把它留在 0 层上；
• 拿不准的时候，就用 0,0 作为插入点。只要所有文件都按 1:1 比例绘制，数据就总能对得上。

The BURST Command

BURST 命令的作用与 EXPLODE 类似，区别在于：BURST 炸开块时，**属性（attributes）保留为”值（values）“**而不是”标签（tags）“——也就是文字内容不丢。注意：BURST 并非在所有 Release 2006 版本中都可用。

Removing Unwanted Blocks with the PURGE Command

每当一个块或图形文件（wblock）被插入文件，它的一份拷贝就会进入图形的内存/默认区。想清理文件，就必须 PURGE（清除） 这些块。

PURGE 命令会从文件中删除所有未被使用的块、图层、文字样式、线型等。凡是带入文件但从未使用的块、图层等都可以被清除——它清除的是文件默认区和设置里的信息。

一个典型场景：图形文件或 wblock 被插入后又删除了，但它的拷贝仍留在内存中（以备再次使用）。必须清除原图，文件才能接受新的同名文件。PURGE 就是从数据库中移除未使用的命名引用（如未使用的块或图层）。

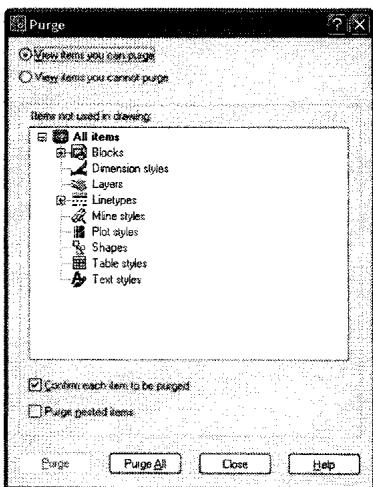

图：PURGE 命令图标

Command: PURGE
Enter type of unused objects to purge
[Blocks/Dimstyles/LAYers/LTypes/PLotstyles/SHapes/textSTyles/Mlinestyles/All]: A
                                          （选择要清除的未用对象类型：All 全部）
Enter names to purge <*>:                 （要清除的名字，回车默认全部）

The AutoCAD Design Center

AutoCAD 在设计中心（ADCENTER） 中保存了一个庞大的图块数据库供你使用。键入 ADCENTER 或按 Ctrl+2 打开设计中心。在 Folders（文件夹） 选项卡下，可以看到按类别分门别类的图块库。

选中想要的类别，再选中需要的块即可。库中的每个块都有合理的插入基点，并且全部按 1:1 比例绘制——所以插入后尺寸是真实尺寸。

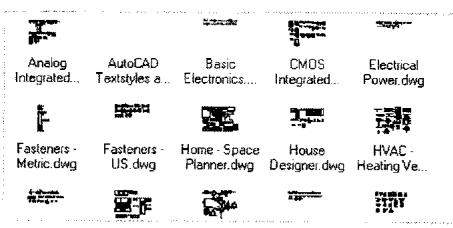

图 10.12：AutoCAD 设计中心（ADCENTER）中的图块库

其中一些块是动态块（dynamic blocks）。

Dynamic Blocks

自 2000 年以来，Autodesk 为 AutoCAD 提供了七次大的软件升级。2006 版的重头戏就是动态块。对有这类需求的用户来说，动态块提供了可以灵活变化的块。如何制作和使用动态块的教程在 Block Edit（块编辑器） 图标下。本质上，动态块让你可以创建一扇门、一扇窗、一颗螺栓等，在放到图上时动态调整尺寸——门可以现场拉宽拉窄，而不必为每种尺寸各建一个块。

图：动态块示例

Tutorial

本教程中，我们将绘制一把标准椅子，把它做成块、插入，插入一个标题栏，然后对比它与 Copy/Paste 的区别。

Step 1

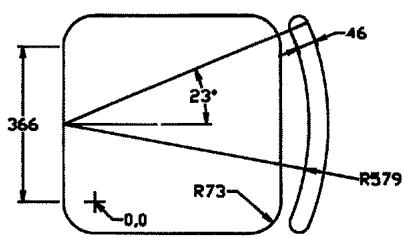

用 STARTUP 或 acadiso.dwt 开始一个公制图形。创建一个叫 Dims 的图层，再创建一个叫 Objects 的图层。

在 Objects 图层上按下图绘制椅子。务必让左下角那个圆的圆心位于 0,0（原点）——这是后面基点操作的伏笔。

创建一个叫 Furniture 的标注样式：在 Fit 选项卡中把全局比例（overall scale）设为 10，在 Primary Units 选项卡中把精度设为两位小数。

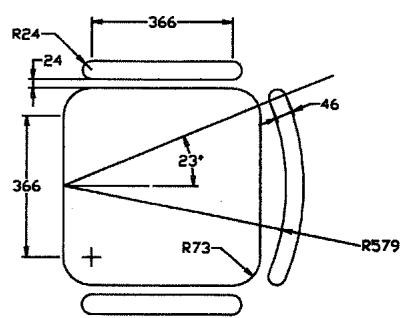

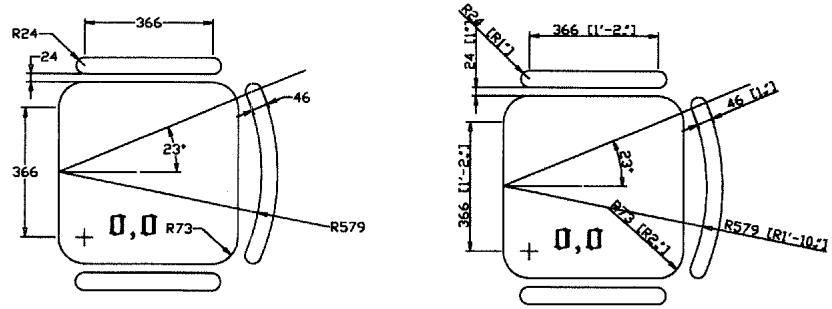

图：Step 1 绘制好的椅子（左下圆心在原点）

在 Dims 图层上为图形添加标注。

Step 2

把 0 层置为当前层，然后用 BLOCK 把这组数据做成块。

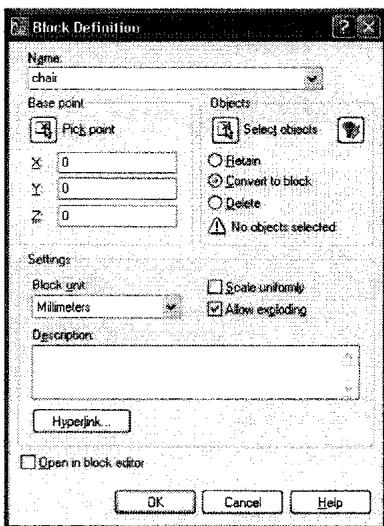

图：Step 2 用 BLOCK 对话框创建椅子块

命令行版本为 -BLOCK：

图：Step 2 命令行版 -BLOCK

Command: -BLOCK
Enter block name or [?]: chair            （块名：chair）
Specify insertion base point: 0,0         （插入基点：0,0——正是 Step 1
                                           特意留在原点的那个圆心）
Select objects: (pick the chair and dimensions)
                                          （选择椅子和标注）
Select objects: ↓

如果用的是命令行版本，椅子会从屏幕上消失，把它重新插入（INSERT）回来。

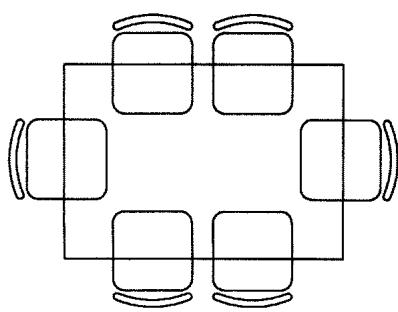

接下来画一张 1800mm × 1250mm 的桌子，把椅子插到桌子四周。

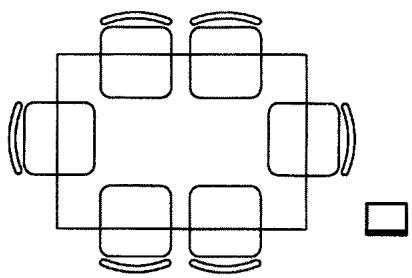

图：Step 2 沿桌子布置的椅子

Specify insertion point or
[Scale/X/Y/Z/Rotate/Pscale/PX/PY/PZ/PRotate]: (pick)
                                          （指定插入点）
Enter X scale factor, specify opposite corner, or [Corner/XYZ]:
                                          （X 比例因子，回车取默认）
Y scale factor <use X scale factor>:
                                          （Y 比例因子，回车沿用 X）

你可以配合 MIRROR 和 ROTATE 来摆放椅子。注意图中：左边那把椅子的标注是反的——它是带 180° 旋转插入的；下面两把椅子是镜像（MIRROR）出来的。

Step 3

冻结（Freeze）Dims 图层。

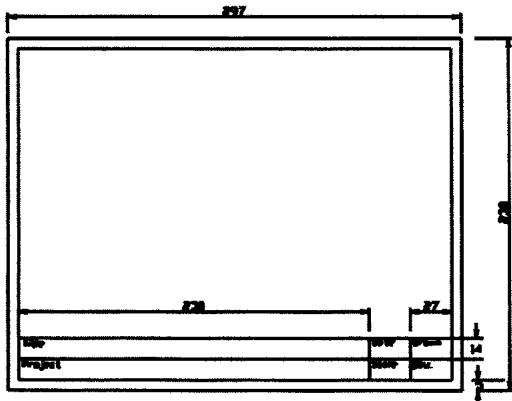

在公制单位下新建一个文件，按下图绘制标题栏，并把文件命名为 Chap10title。（画出标题栏的线和文字即可，不要加标注。）

最外面的线代表 297 × 210 mm 图纸的边框，标题栏位于边框内部。

把文件保存为 Chap10title。

图：Step 3 保存 Chap10title 文件

图：Step 3 创建的 Chap10title 标题栏文件

Step 6

回到椅子图，INSERT 插入标题栏。务必确认当前层是 0 层——否则标题栏会落在当前图层上、带上该图层的属性；如果当前层是 Dims（已冻结），标题栏会干脆不显示，你可能还以为插入失败了。

图：Step 6 插入后标题栏明显偏小

你会发现标题栏小得不成比例。

标题栏放大到能罩住整张图所需的倍数，就决定了你将来在 297×210 图纸上打印时的比例。缩放时注意使用合理的比例：1:10 或 1:20，而不是 1:17 这种别扭的数。本图使用 20。

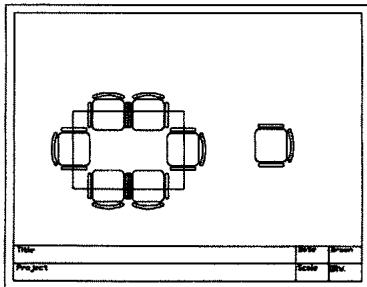

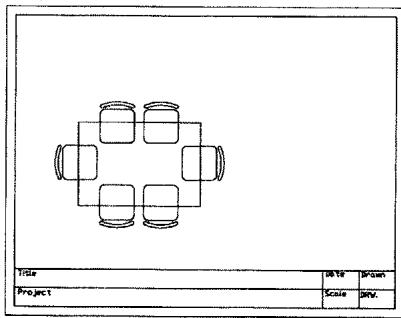

图：Step 6 标题栏放大 20 倍后罩住全图

Step 7

标题栏此时被放大了 20 倍。这意味着标题栏按原始尺寸打印时，桌椅将缩小到 1/20——即 1:20 的比例。（比例的详细讨论见第 11 章。）

冻结 Dims 图层。用 COPY 把一把椅子复制到餐桌布置之外的地方。

图：Step 7 复制出一把远离餐桌的椅子

Step 8

把不在桌边的那把椅子 EXPLODE 炸开，按下图加上扶手，然后用原来的名字重新做成块。

Command: EXPLODE
Select objects: (pick the chair)          （选择椅子）

图：Step 8 分解椅子

画出扶手：

图：Step 8 添加扶手

用原名重新打包：

Command: -BLOCK
Enter block name or [?]: Chair
Block Chair already exists. Redefine it? <N>: Y
                                          （块已存在，重定义吗？Y）

图：Step 8 重定义 Chair 块

Insertion base point: CEN of (pick 1)     （插入基点：圆心）
Select objects: (pick everything)         （选择全部对象）

重定义完成后，所有椅子都会更新为带扶手的版本。

这可能是非常危险的操作。 每隔几小时备份一次文件，以防把图改得一团糟——三份备份最保险。

图：Step 8 重定义后所有椅子实例一起更新

Step 9

现在我们来看 WBLOCK 与 Copy/Paste 的区别。

图：Step 9 准备导出的椅子

Danger（危险操作提示）：

图：Danger——WBLOCK 同名覆盖的陷阱

放大到放在桌边之外的那把椅子（或先单独插入一把），解冻（Thaw）Dims 图层，EXPLODE 炸开该块。

把 Dims 置为当前层，按下图补齐所有标注——务必使用 Furniture 标注样式。

创建一个叫 Label 的文字样式，字体设为 GothicE（English Gothic，哥特体），添加文字 0,0。然后 WBLOCK 导出，再用 U（回车）撤销，把图形找回来。

图：Step 9 带完整标注和文字的椅子

重要警告： 如果对一个已经存在的块执行 WBLOCK，并且用了相同的名字，这个文件会变得不可用——AutoCAD 将无法找到该文件。要么先炸开（EXPLODE）再导出，要么换一个名字。

Command: WBLOCK
Enter name of existing block or [=(Block=output file)/* (whole drawing)]
<define new drawing>: TESTCHAIR           （导出文件名：TESTCHAIR）
Block name (or?): $
Specify insertion base point: (pick the 0,0 area)
                                          （插入基点：拾取 0,0 一带）
Select objects: (pick all the objects shown in Step 9)
                                          （选择 Step 9 中的全部对象）
Select objects: $
Command: U

U 会把数据找回来，同时 WBLOCK 生成的文件依然保留在磁盘上。

Step 10

最后，我们打开一个新文件：从硬盘 INSERT 一把椅子（用 WBLOCK 导出的 Testchair），再从原文件 Copy/Paste 另一把椅子。屏幕上将出现两把椅子。

在公制单位下打开新文件。创建名为 Furniture 的标注样式：Fit 尺寸设为 10；在 Primary Units 选项卡中，精度设为无小数位；在 Alternate Units（替代单位） 选项卡中，打开替代单位，并置为当前样式。

图：Step 10 新文件中的标注样式设置（注意精度与替代单位与原文件不同）

创建名为 Label 的文字样式，字体设为 GothicE。

INSERT 插入 Testchair 文件。

回到你的餐厅（Dining room）文件，在 Edit 菜单下选 Copy，选择 Step 9 中所示的对象；切到新文件，在 Edit 菜单下选 Paste。

看出区别了吗？——Copy/Paste 过来的标注被更新为新文件的设置（精度、替代单位都变了），而 WBLOCK 插入的那把仍保持原样；文字样式则在两把椅子上都被更新为当前文件的 Label 样式。

图：Step 10 两把椅子的最终对比——左为 INSERT，右为 Copy/Paste

记住：一个文件在被插入到另一个文件之前并不是块。把图形插入另一个文件时，你不需要先把它做成块。

Exercise 10 Practice

用 INSERT 按下图拼装一套图纸。

不要改变平面图和立面图的尺寸，要改就改标题栏。第三页可以放详图（details）、暖通空调（HVAC）、剖面（Section）或电气图。

Template（模板）：

图：Exercise 10 Practice 模板与拼装示例

Exercise 10 Mechanical

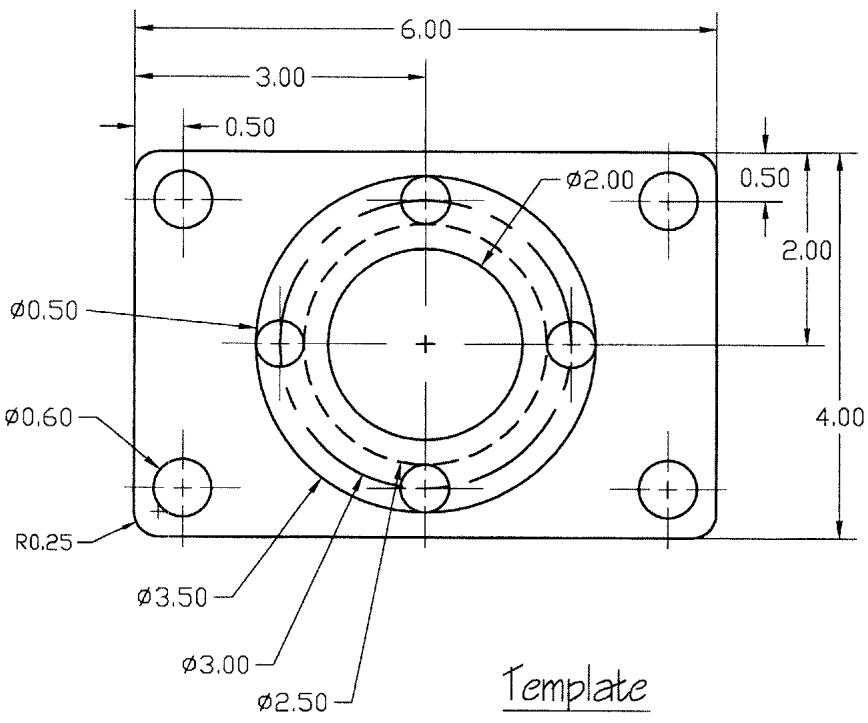

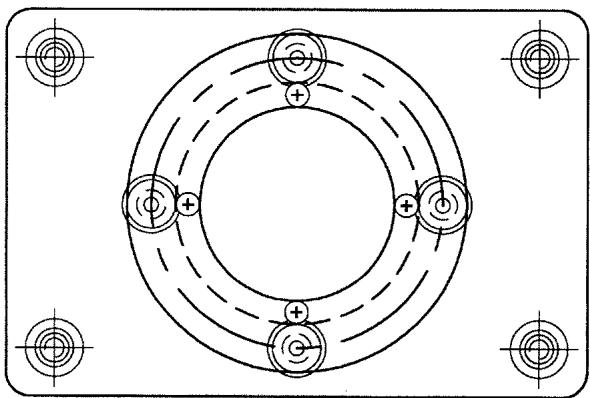

按下图创建 template（模板件）、bushing（衬套）和 jiglegs（钻模支腿），然后把它们 BLOCK 打包，放到零件图上组成装配体。

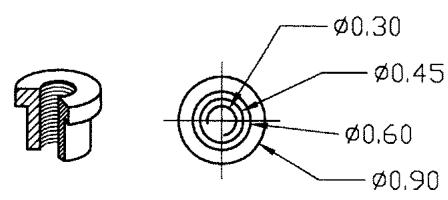

图：PRESS FIT BUSHING（压入式衬套）

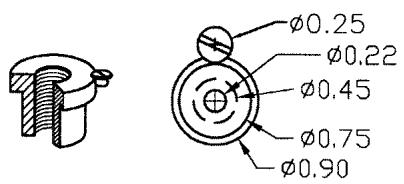

图：LOCK SCREW BUSHING（锁紧螺钉衬套）

ASSEMBLY DRAWINGS

机器和机械装置通常由大量零件组成。把所有零件按装配完成后的形态画在一张图上的图样，称为装配图（Assembly Drawing）。

装配图通常既显示每个单独的零件，也显示它与组合体之间的关系（见第 196 页）。有些装配本身就是完整的组件，但当它们作为另一个装配的组成部分时，就被称为子装配（sub-assembly）——例如电机中的传动轴。装配的概念同样出现在橱柜、家具和模块化设计中。

图：Assembled Part（装配完成的零件）

Exercise 10a Architectural

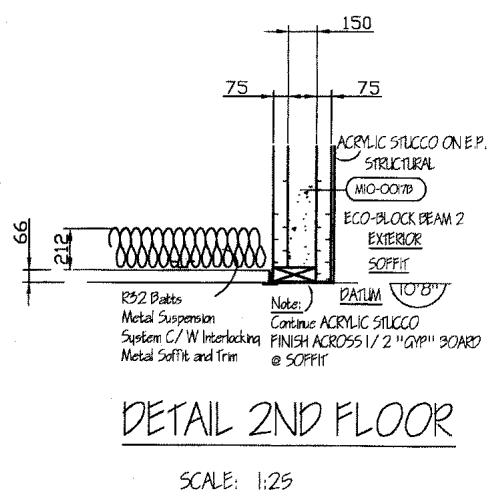

这一题是建筑方向的提高练习：作者给出了一栋由 Brian McKibbin 设计、曾获奖的实际建筑图纸，要求初学者借此体会立面图（Elevation）与构造详图（Detail）配合使用的方法——先由剖面和详图确定各部分的构造与尺寸，再据此绘制立面图和施工图。

具体练习方式建议如下：

• 仔细阅读题目给出的图纸：一套 1:50 比例的立面/剖面图，外加两张窗的构造详图（上层窗、底层窗各一张）。
• 用真实比例绘制：图上标注了 scale: 1:50，在 AutoCAD 中按 1:1 实际尺寸建模，出图时再用布局（Layout）+ 视口（Viewport）控制 1:50 的打印比例，这是建筑图纸的标准做法。
• 窗的尺寸不要凭空猜：本题明确说明”窗的尺寸来自另一张图纸”，即那两张窗详图。先在详图中量取窗的立面分格与安装尺寸，再回到 1:50 的图里定位画窗。
• 常用命令组合：用 LINE / PLINE 勾立面轮廓，OFFSET 排布层线与窗洞，COPY 或 ARRAY 复制相同层高的窗，HATCH 填充剖面材料（如砖砌体、混凝土），DIMSTYLE 单独设置适合 1:50 出图的标注样式。

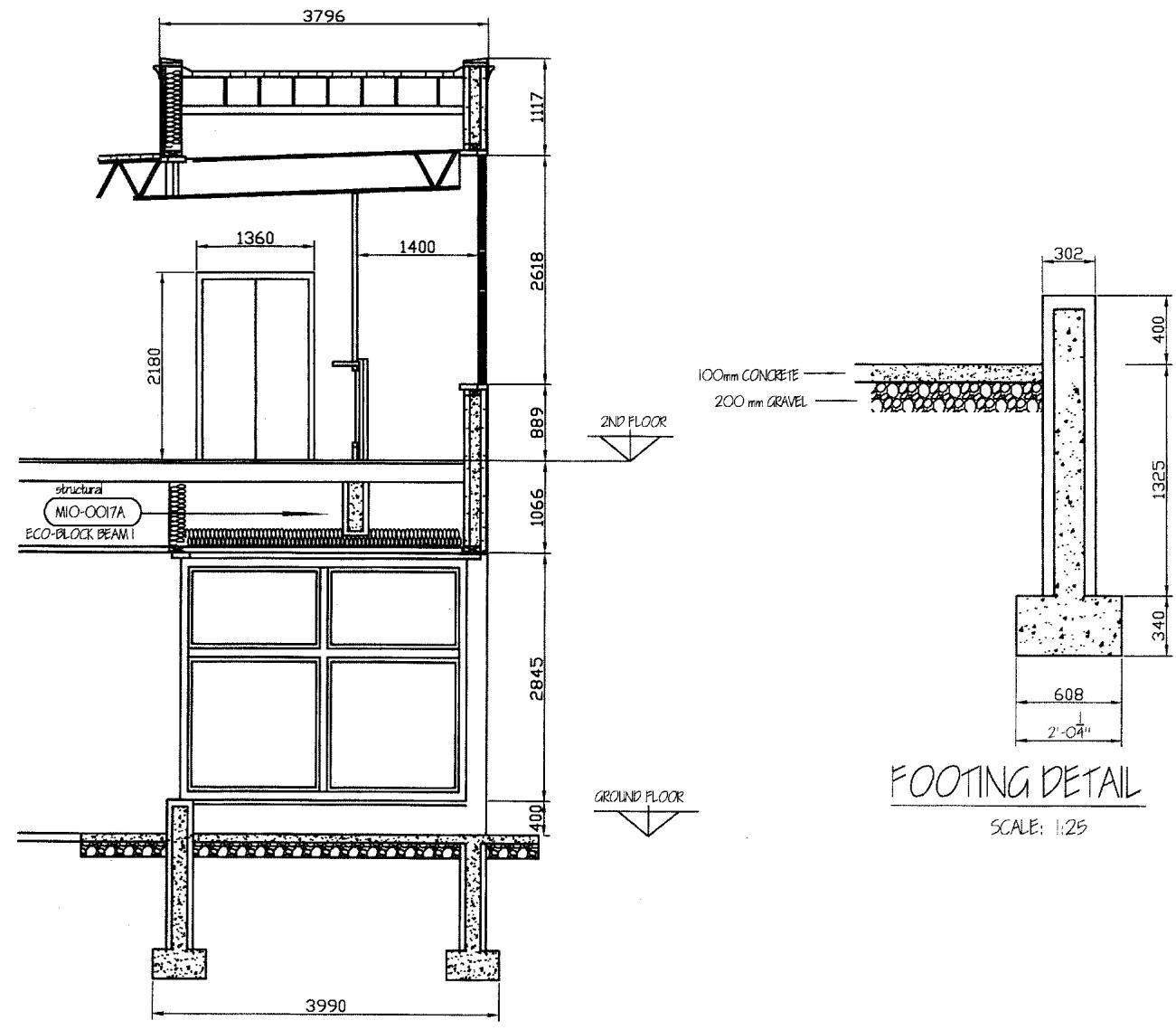

图：Exercise 10a 建筑立面/剖面参考图（比例 1:50）

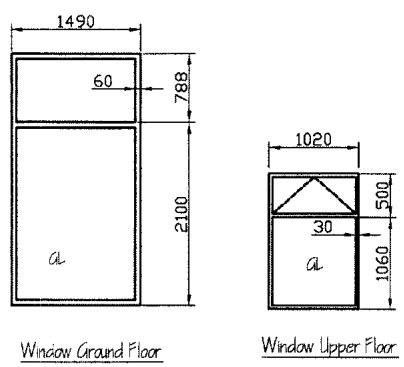

图：Exercise 10a 上层窗（Window Upper Floor）构造详图

图：Exercise 10a 底层窗（Window Ground Floor）构造详图

Exercise 10b Architectural

这一题画的是一栋建筑的立面图，重点训练”从其他图纸取尺寸”的习惯：

• 宽度：题目直接告知建筑总宽 10 米——并提示”这个数据其实来自平面图（plans）“。实际工作中，立面图的水平尺寸就是从平面图上对齐投影过来的。
• 高度：题目要求使用教材第 194 页的剖面图（section）来确定立面高度。也就是说，立面图上几乎不标注尺寸，高度信息都由剖面图提供。
• 窗：同样提示”窗会在另一张图上”，即窗的详细尺寸另行出图，在立面里只需按定位尺寸画出窗洞和分格示意。

操作思路：先画一条代表地坪线的基线，用 OFFSET 按剖面图中查得的各层标高向上偏移出层线；再从平面图关系出发，用 LINE + OFFSET + TRIM 划分出 10 米宽的立面开间与窗洞；最后用 HATCH 表现外饰面材料、用不同图层（Layer）区分墙线、窗线和标注。

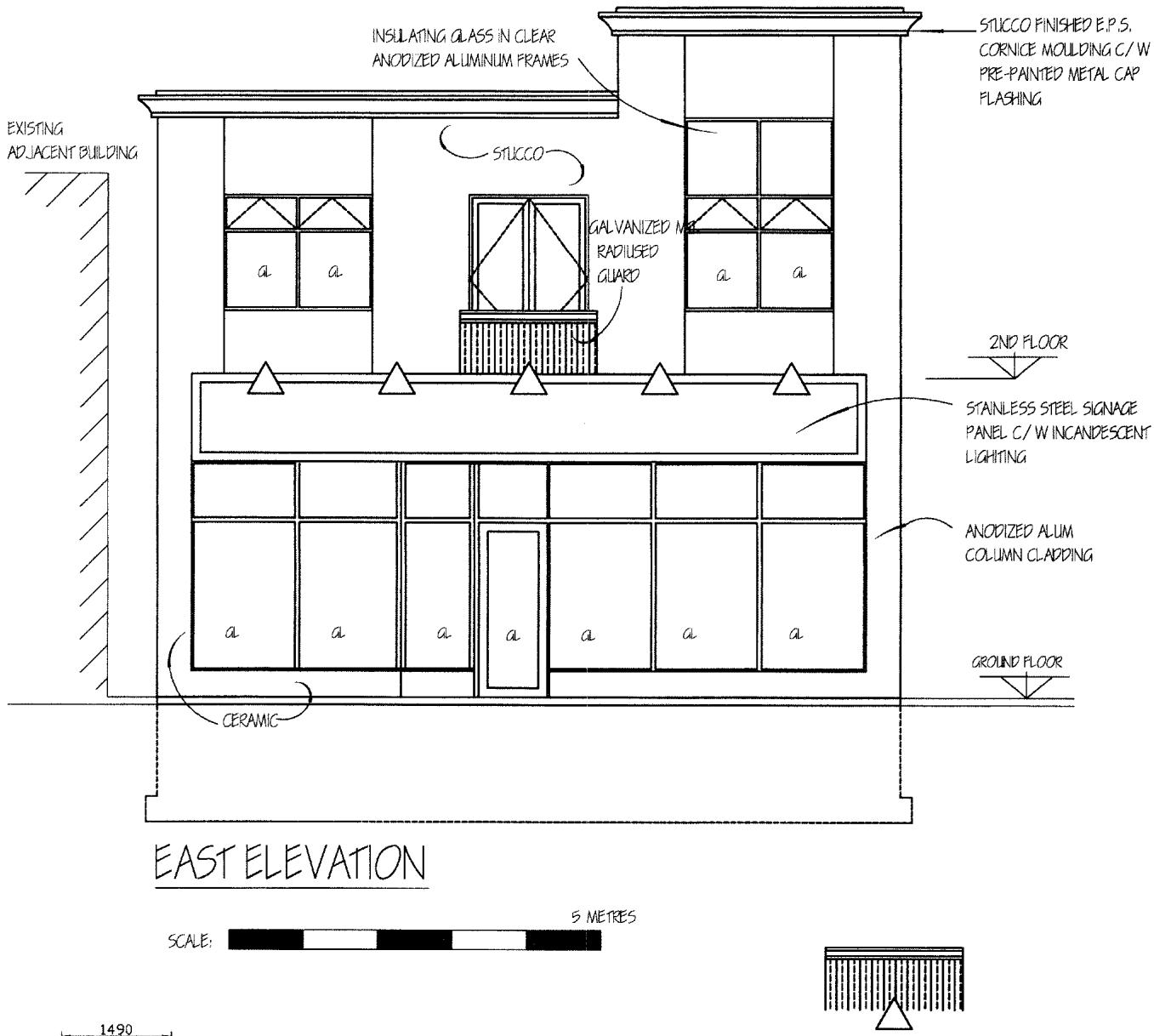

图：Exercise 10b 待绘制的建筑立面图

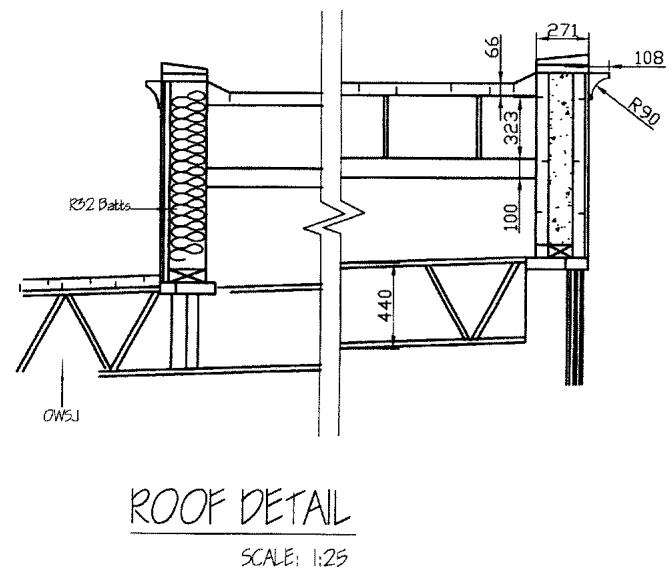

图：Exercise 10b 立面图的补充参考图

ELEVATIONS

这一小节是对立面图的通用说明，初学者务必记住几条”行规”：

• 立面图是给人看效果的：它表达的是建筑建成后大致的外观形象，因此图上尺寸标注很少。
• 高度看剖面图：竖向尺寸（各层层高、檐口标高等）在剖面图（Section）中给出，画立面时要去剖面图上找。
• 局部尺寸看详图：像檐口（Cornice）这类设计细部的大小，会在大比例的详图（Detail）中单独标注。
• 立面与剖面/详图的分工：立面图表达的是建筑最终的饰面材料（Final Finish Materials，如涂料、石材、面砖），而剖面图和详图表达的是构造做法（Construction）——一个是”外观长什么样”，一个是”内部怎么砌”。

在 AutoCAD 里，这正好对应”一套图纸、多个比例”的组织方式：把立面、剖面、详图分图层或分布局管理，各自设置标注样式与出图比例，同一路径引用（Xref）或复制共享墙线轮廓，可以大大减少重复劳动。

Exercise 10 Challenger

这是本章的压轴挑战题，属于机械方向：把教材前面各页出现过的零件图”集齐”，再装配成一台完整设备。

任务分三步走：

1. 按清单逐个补画零件图：下方的 BILL OF MATERIALS（材料明细表）列出了 6 种零件，每个零件都标有出处页码（如 TOP PLATE 在第 116 页、WHEEL 在第 175 页）。把这些零件图一一画出来。
2. 合并到一个文件：所有零件放在同一个 DWG 文件中管理，可以每个零件占一个图层或用块（BLOCK / WBLOCK）分别定义，便于后续插入与复用。
3. 生成装配图：像题目给出的装配示意图那样，把各零件按装配关系拼到一起。推荐用 INSERT（插入块）+ MOVE / ROTATE 定位，配合对象捕捉（OSNAP）保证轴线、贴合面对齐；剖面部分的填充（HATCH）注意相邻零件用不同方向或间距以示区分。

明细表内容如下，注意每项的数量（QTY）与材料（MATL）：例如 AXLE SPT.（轴支架）有 2 件，BUSHING（衬套）是青铜件有 2 件，BOLT 是外购标准件 M10×50mm 六角头螺栓、共 4 件——外购件不需要画详图，只需在装配图和明细表中登记规格。

图：Exercise 10 Challenger 目标装配图

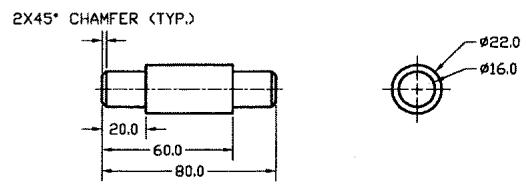

图：Exercise 10 Challenger 轴（Axle）零件参考图

BILL OF MATERIALS（材料明细表）

No.	ITEM	QTY	MATL	DESCRIPTION	PAGE
1	TOP PLATE	1	CAST IRON		116
2	WHEEL	1	CAST IRON		175
3	AXLE SPT.	2	CAST IRON		138
4	AXLE	1	SAE 1020		45
5	BUSHING	2	BRONZE		64
6	BOLT	4	PURCHASE	M10X50MM HEX HD BOLT.	104

---

✅ 自测一下

1. 本章中 OSNAP 与 OTRACK 的区别是什么？
2. 为什么图层（LAYER）是 AutoCAD 组织图形的核心机制？
3. 相对坐标与极坐标输入分别在什么场景下最方便？
4. WBLOCK 与 BLOCK 的本质差别是什么？
5. Paper Space（图纸空间）解决了模型空间的什么痛点？
