Entity Properties: Layers, Colors, and Linetypes
图：本章封面页
学完本章，你应该能够：
- 建立图层（LAYER），并在指定图层上绘制图形
- 给图层设置颜色，并使用 COLOR 命令
- 给图层设置线型（LINETYPE），并使用 LINETYPE 命令
- 修改对象的特性（properties）
- 查询列出对象的特性
- 冻结/解冻图层，以及打开/关闭图层
- 锁定与解锁图层
About LAYERS（关于图层）
图层是什么？为什么需要它？
想象一下手工绘图时代的做法：把一张图纸的内容拆到几张透明硫酸纸（transparencies）上——一张画轮廓线、一张画尺寸、一张画中心线，把它们叠在一起就能看到完整图形；掀开某一张，对应的内容就暂时”消失”。AutoCAD 的图层（LAYER）正是这个思路的数字化版本：LAYER 命令让你通过”可见实体”来控制整幅图形，就像叠放的多张透明胶片一样（如图 6.1 所示）。
图 6.1 图层像一叠透明胶片，不同图层叠加形成完整图形
图：LAYER 命令在界面中的入口图标
每个图层都可以关联不同的颜色和线型。有了图层，你可以：
- 让某些图层显示或不显示（On/Off）；
- 让某些图层可用或不可用（活动/非活动）；
- 让某些图层可编辑或不可编辑（锁定/解锁）；
- 可使用的图层数量没有限制。
如果不用图层会怎样？ 所有图形挤在同一个默认图层 0 上，颜色、线型全部一样；想临时隐藏尺寸线只能一个个删除再重画；想修改全部中心线只能挨个点选。有了图层，这些操作都变成”切换一个开关”的事。

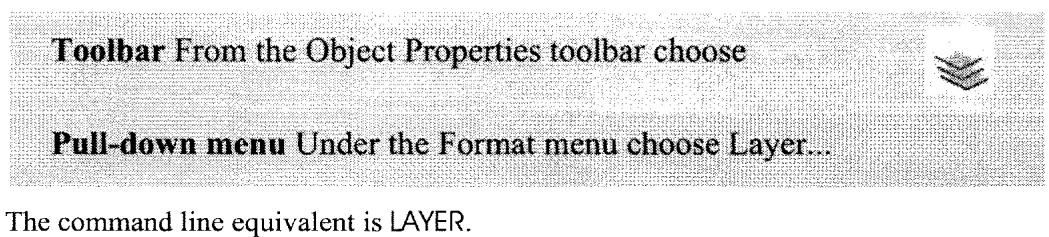

命令行入口
图层命令的命令行写法就是 LAYER。
图：Layer Properties Manager（图层特性管理器）入口
注意一个重要规则：图层只能在 Layer Properties Manager（图层特性管理器）中创建和修改，但”把某个图层设为当前层”这个操作可以通过 Layer 工具栏快捷完成。
Layer Properties Manager 对话框能帮你完成：查看所有图层、更改颜色、关闭图层、冻结与解冻图层、锁定与解锁图层。
图层特性管理器各选项详解

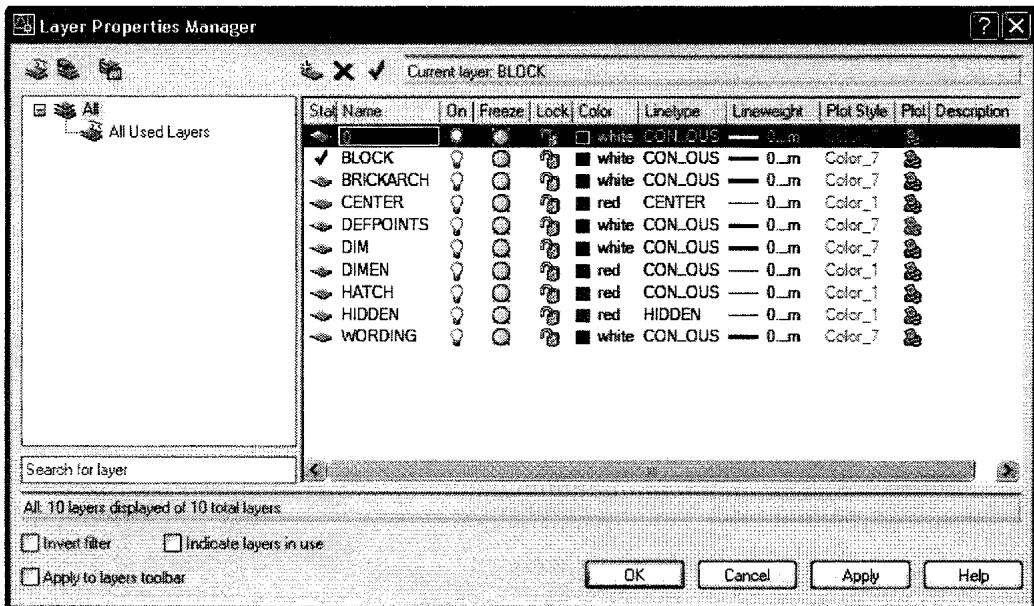

图：Layer Properties Manager 对话框全貌
| 选项 | 作用 |
|---|---|
| Current | 把高亮选中的图层设为当前层——也就是你正在上面绘图的那个图层 |
| Name | 图层名称；不允许使用空格和点号 |
| Off / On | 把选中图层关闭或打开，关闭后该图层不可见，打开则恢复可见 |
| Freeze | 冻结选中图层，使其不可见且不参与重生成（regenerated）；解冻（Thaw）则恢复。Freeze 用于模型空间的图层 |
| Lock | 锁定选中图层，使其可见但不可编辑；Unlock 解锁 |
| Color | 设置该图层的颜色。注意：上面几个选项都是”开/关”式切换，而这一项是打开选色面板让你挑选颜色 |
| Linetype | 该图层使用的线型 |
| Lineweight | 该图层的线宽 |
| New | 新建一个图层，从输入图层名开始 |
| ✗ Delete | 删除图层——仅当图层里没有任何对象时才能删 |
| OK | 保存更改并退出图层对话框 |
| Show Details | 显示高亮图层的更多状态信息 |
| Cancel | 放弃你所做的图层修改或新增 |
| Help | 打开图层功能相关的帮助文件 |
初学者易错点：Delete 删不掉图层时，先检查图层里是否还有对象——有对象的图层是不允许删除的。
Creating a New Layer（新建图层）

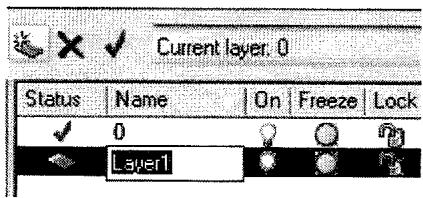

在图层对话框左上角点击 New 按钮（见图 6.2 中高亮处），列表里会出现一个新图层，默认名为 Layer1。直接键入新名称覆盖 Layer1 即可。
图 6.2 点击 New 按钮新建图层
名称输入完成后，该图层就会加入图层列表。下次再打开这个对话框时，图层会按字母顺序排列显示。
易错提示：输入图层名时，不要加空格、斜杠（/）或句点（.）——这些字符会导致命名失败或混乱。
Activating Layers for Changes（选中图层以便修改）
要修改某个图层的名称、状态、颜色、线型或锁定状态，必须先**选中（select）**它。操作方法：把光标移到该图层的名称上并点击，图层所在的行会高亮显示。

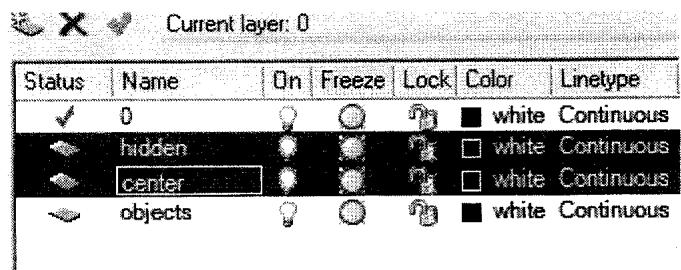

如果要同时修改多个图层，使用 Windows 常规多选方法：
- 按住 Shift 键：选中你点选的第一个和最后一个图层之间的所有图层；
- 按住 Ctrl 键：逐个点选不连续的多个图层。
被选中的图层会全部高亮，随后的修改对它们同时生效。
图 6.3 按住 Shift/Ctrl 多选图层
Changing a Layer Name（修改图层名）
如果图层名输入错了，可以这样改：双击图层名，该区域被激活并变成蓝色；把光标移开一行后，名称文本本身会被高亮选中，此时键入新名称或修改现有名称即可，新名称将替换旧名称。
Making a LAYER Current（将图层设为当前层）
要在某个图层上绘图，必须先把它设为当前层（current）。 这是最基础也最容易被初学者忽略的概念——很多”图怎么画到别的层上去了”的问题，根源就是当前层没切对。
方法一：通过 Layer Properties Manager（见图 6.4）。高亮你想设为当前层的图层，点击 Current。
图 6.4 在图层特性管理器中点击 Current

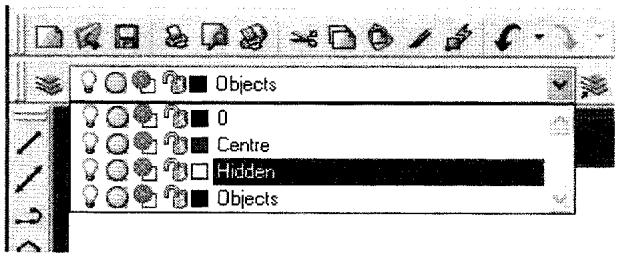

方法二：如果屏幕上显示了 Layers 工具栏（见图 6.5），操作往往更快。点工具栏上的下拉箭头，选择要设为当前层的图层名即可。
另一个实用技巧：想把已经画好的对象移动到另一个图层？先选中这些对象，然后点下拉箭头，把它们放入目标图层。
图 6.5 Layers 工具栏下拉列表
Layer 工具栏会始终显示当前是哪个图层。如果工具栏没显示，右键点击其他工具栏末尾，在弹出的菜单中勾选 Layers 即可调出。
Changing Layer Color（更改图层颜色）

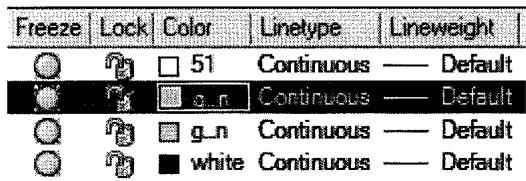

图：图层列表中的颜色列
在 Layer Properties Manager 中，找到你想改颜色的图层那一行，点击字母 C 下方的颜色方块（如图 6.6 所示）。
这会打开 Select Color（选择颜色） 对话框，选好颜色后点击 OK。
图 6.6 Select Color 对话框
图：选择颜色确认
Danger（危险警示）
如果你画出来的对象颜色与图层设置的颜色不一致，说明你在 COLOR 命令里单独设置过颜色。把 COLOR 设置改回 Bylayer 即可恢复正常。
这是初学者最常见的”颜色不听话”问题根源：对象的独立颜色设置会覆盖图层颜色。
Problem Shooting（故障排除）

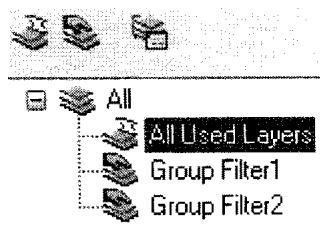

图层列表突然”消失”了？ 你很可能是误点了 New Group Filter（新建组过滤器）。在 Layer Properties Manager 里选择 All Used Layers（所有使用中的图层，如图 6.7 所示），你的图层就会重新出现。
图 6.7 选择 All Used Layers 找回图层列表
Setting Color Independent of Layer（独立于图层设置颜色）

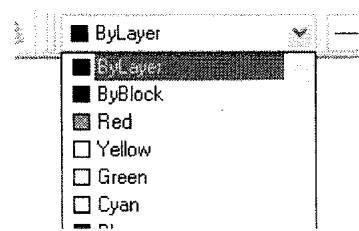

你也可以用 COLOR 命令单独设置颜色——但这会覆盖图层颜色设置。操作方式：在命令提示符输入 COLOR，或点击 Object Properties（对象特性）工具栏上的颜色按钮（见图 6.8，通常就在 Layer 工具栏右侧）。
图 6.8 Object Properties 工具栏上的颜色按钮
Command: COLOR
COLOR 命令设置后，之后绘制的所有对象都会使用这个颜色。如果你的颜色本来是跟随图层设置的，这会造成混乱——因为独立颜色设置会覆盖图层颜色。
建议：保持 COLOR 命令为 Bylayer，就不会有任何问题。
Loading LINETYPEs（加载线型）
除了颜色，每个图层还可以关联线型（linetype）。加载线型可以在 Layer Properties Manager 对话框内完成，操作方式与在图形区域中加载完全相同。
再次强调这条黄金规则：一旦你在图层对话框之外设置了颜色或线型，之后添加到该图层的所有几何图形都会使用这个颜色或线型。在你完全清楚自己在做什么之前，Color 设置和 Linetype 设置都应保持 ByLayer。
Changing LTSCALE（修改线型比例）
有时你会发现：虚线（hidden line）画出来却是实线，看不出”虚”。这可能有两种原因：
- 你以为对象画在 Hidden 图层上，其实没画在那个图层；
- 图形的尺寸相对线型过大或过小，导致线型显示不出来。
如果是第二种情况，就需要相对当前图形修改线型比例（linetype scale）：
Command: LTSCALE
Match Properties 和 CHPROP
Match Properties（特性匹配）
Match Properties 命令可以把一个对象（源对象）的线型、颜色和线型比例”复制”给你选择的其他对象——就像格式刷一样。
Command: '_matchprop
Select source object: (Pick an object) ← 点选源对象
Current active settings: Color Layer Ltype Ltscale
Lineweight Thickness
PlotStyle Dim Text Hatch Polyline Viewport Table Material
Shadow display
Select destination object(s) or [Settings]: (Pick other objects) ← 点选目标对象
后选的对象会获得先选对象的各项特性——颜色、线型、标注样式等等。
CHPROP（修改特性）
CHPROP 命令会逐项循环询问要修改的特性。通过对话框操作时：先选择要修改的对象，然后选择 Layer、Color、Linetype、Thickness 等特性项并键入新值。如果使用命令行，操作序列如下：
Command:CHPROP
Select objects:(pick an object) ← 选择要修改的对象
Select objects: ← 回车结束选择
Enter property to
change[Color/LAyer/LType/LtScale/Thickness]:C ← 选择改颜色
Enter new color <bylayer>:Red ← 输入新颜色
Enter property to change
[Color/LAyer/LType/LtScale/Thickness]:LT ← 选择改线型
Enter new linetype <hidden>:Center ← 输入新线型
Enter property to change
[Color/LAyer/LType/LtScale/Thickness]:J ← 回车退出
Layer Filtering（图层过滤）
有时候你只希望 Layer Control 对话框中列出部分图层。Filter（过滤）选项可以限制列表中显示哪些图层，过滤依据包括：
- 图层名称、颜色、线型
- 图层是打开还是关闭（on/off）
- 图层是冻结还是解冻（frozen/thawed）
- 图层是锁定还是解锁（locked/unlocked）
- 图层是否具有可打印（plot）状态
图：图层过滤选项
- 图层中是否包含对象
- 图层是否属于外部参照（xref）图形的一部分
图层过滤的适用场景：非常大的文件、别人发给你的文件，或者你用不到其中大量图层的文件——过滤掉无关图层后，管理起来清爽得多。
To Filter a Layer（过滤图层的方法）
图：New Property Filter 按钮

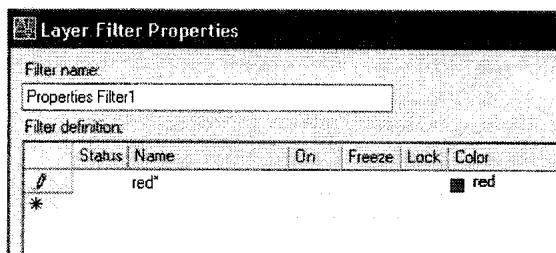

在 Layer Properties Manager 中点击 New Property Filter（新建特性过滤器） 按钮，创建一个新的过滤组。图 6.9 中演示的是：把所有红色图层过滤出来显示。
图 6.9 按颜色过滤图层的示例
Layer Management（图层管理）
两个特殊的默认图层
- 默认图层是 0 层；
- 只要你标注过尺寸，就会自动生成一个叫 Defpoints 的图层。
这两个图层都不能重命名。另外，Defpoints 图层的内容不会被打印（does not plot）。
图层管理最佳实践
- 在 AutoCAD 中建模时，图层命名应当逻辑清晰、直观明了；
- 始终把 LINETYPE 和 COLOR 命令保持为 ByLayer；
- 许多行业都制定了图层命名标准，这样任何人都清楚对象应该放在哪个图层上。如果你入职一家公司开始工作，务必弄清楚该公司的图层标准，以及是否有需要遵守的公司外部标准；
- 暂时不用的图层将其冻结（Freeze），对大型模型来说可以节省大量时间。注意：冻结的图层在重生成（regenerated）之前，即使解冻也不会立即显示。
Tutorial：绘制带虚线与中心线的可调轴承（Adjustable Bearing）
下面通过一个实例，把本章的图层知识全部用上：绘制一个包含虚线（hidden lines）和中心线（center lines）的可调轴承。

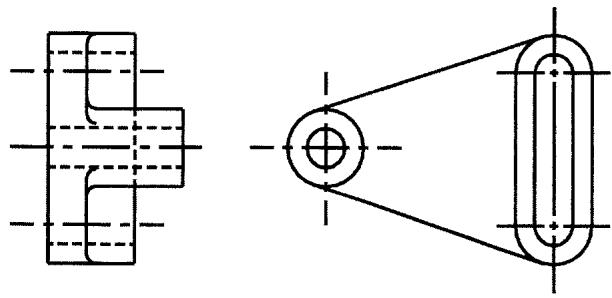

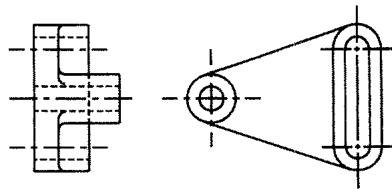

图：可调轴承实例完成效果
Step 1
先建立图层。
图：打开图层特性管理器
点击 New Layer 按钮添加新图层，分别命名为 Centre、Hidden、Object。
图：新建三个图层
Step 2

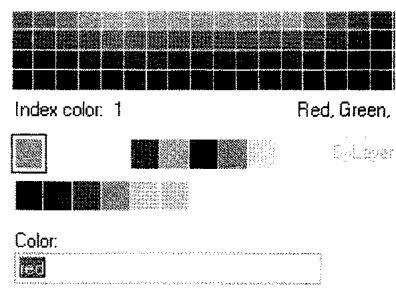

名称建好后，为每个图层设置颜色：点击图层名，再点击 Set color 按钮，弹出颜色选择面板。
为各图层选择颜色——九种基本色（base colors）是最稳妥的选择：
- objects（轮廓线）→ White（白）
- hidden（虚线）→ Yellow（黄）
- center（中心线）→ Red（红）
图：为图层选择颜色
Step 3

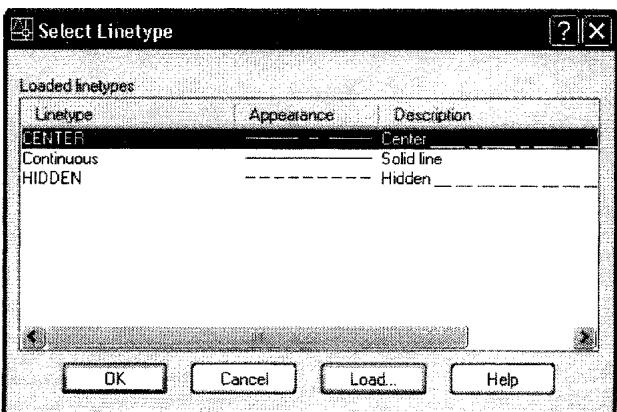

现在加载并设置线型。在 CENTER 图层一行的 linetype（线型）列上，点击 Continuous 一词，打开 Linetype Manager（线型管理器）。
- 点击 Load 加载新线型；
- 选择 CENTER，按住键盘上的 Ctrl 键，再从线型列表中选择 HIDDEN，一次加载两个线型；
- 点击 OK；
- 然后在 Select Linetype（选择线型）菜单中选择 CENTER，让中心线图层使用真正的”center”线型。
图：在线型管理器中加载 CENTER 和 HIDDEN 线型
Step 4

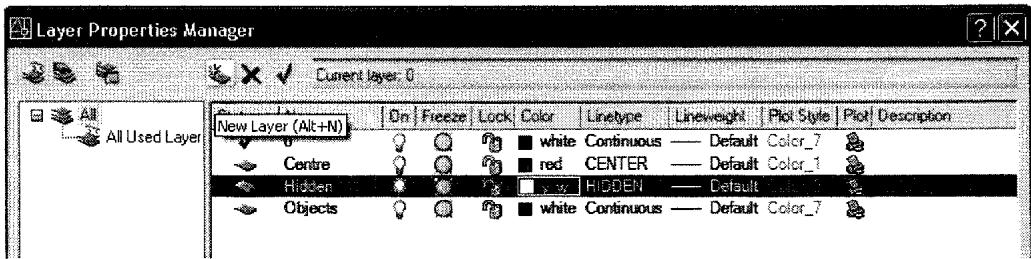

线型加载完成后，回到 Layer Properties Manager，把 HIDDEN 线型赋给 Hidden 图层：
- 激活 Hidden 图层那一行；
- 点击 Linetype 列下的 Continuous 一词；
- 从列表中选择 hidden 线型，按 OK；
- 用 OK 退出 Set Linetype 对话框，再按一次 OK 退出 Layer Control 对话框。
Step 5

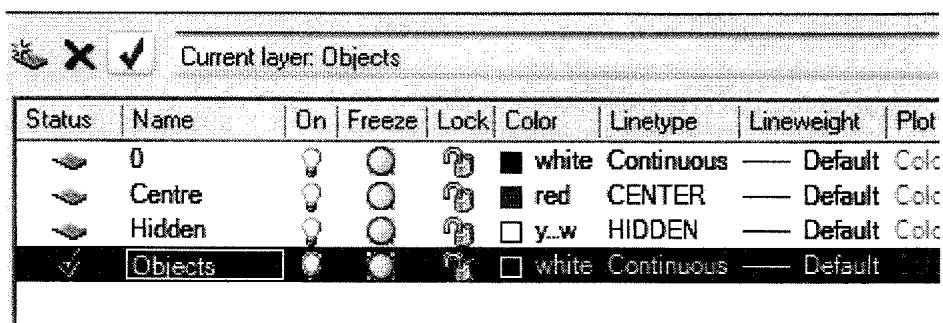

图层准备就绪后，在同一个下拉菜单中把 Objects 图层设为当前层。
此时你的屏幕应该如图所示：

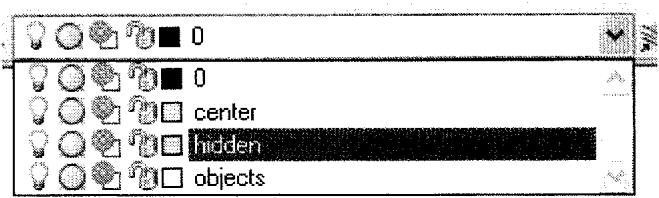

图：图层设置完成后的图层列表
Step 6

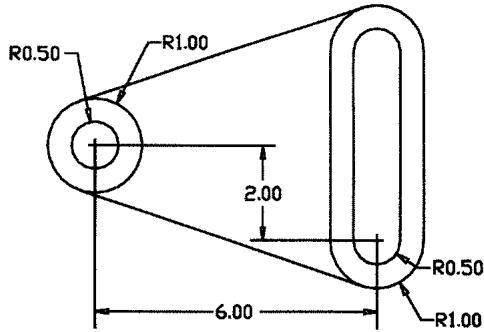

保持 Objects 图层为当前层，按图示绘制可调轴承的主视图（front view）。注意：不要标注尺寸。

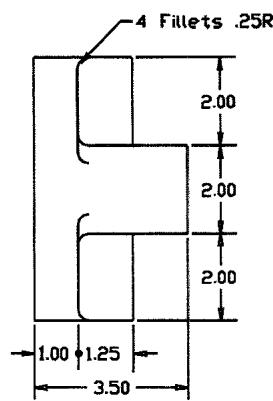

图：主视图轮廓
Danger（危险警示）：如果你在 COLOR 或 LINETYPE 命令下设置过颜色或线型，它们会覆盖你的图层设置。
绘制步骤要点：
- 以 (0,0) 为圆心画一个圆；用 ZOOM Extents 缩放到几何图形全貌，然后再放大；
- 以 (6,2) 为圆心再画两个圆，半径分别为 0.5 和 1；
- 沿中心线 Mirror（镜像） 这些圆，再用 LINE 和 TRIM 完成整个零件。
图：主视图绘制完成
Step 7

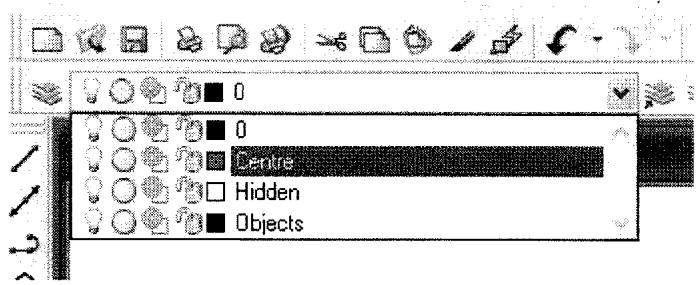

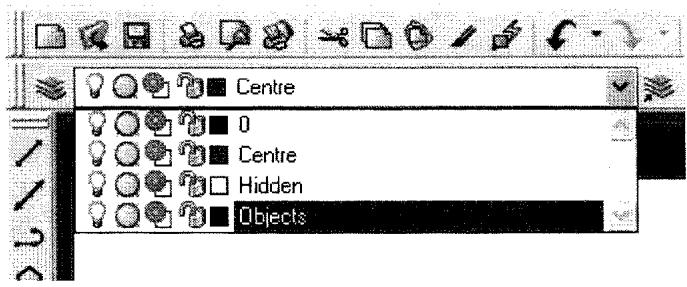

回到图层下拉菜单，把 Centre 图层设为当前层。
图：切换 Centre 图层为当前层

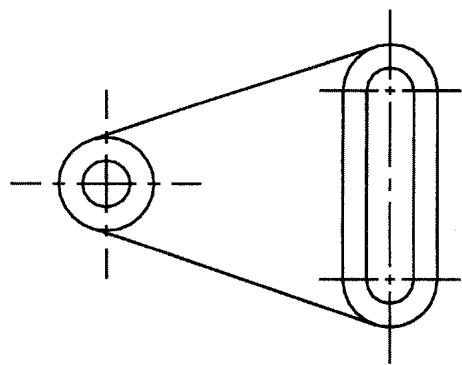

按图示画出中心线。它们应当呈现不同的颜色和不同的线型。
试着改变 LTSCALE，观察中心线有没有明显变化：
Command: LTSCALE
New scale factor<1.00>:1.5
图：中心线绘制完成
Step 8
回到下拉菜单，把 Objects 图层设为当前层，按图示绘制侧视图（side view）——在下拉菜单中点选 Objects 一词即可。
图：切换回 Objects 图层
同样，不要标注尺寸，只画线条。用 OFFSET（偏移） 命令来做这一步通常最省事。
图：用 OFFSET 绘制侧视图轮廓
Step 9

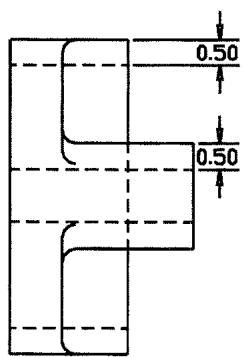

再回到下拉菜单，把 Hidden 图层设为当前层，按图示添加虚线（hidden lines）。
图：切换 Hidden 图层为当前层
务必确认 POLAR、OSNAP 和 OTRACK 模式已开启，这样才能让虚线与主视图的对应位置精确对齐——这是三视图”长对正、高平齐”的基本功。
图：利用极轴追踪和对象捕捉对齐虚线
Step 10
把 Centre 图层设为当前层，按图示添加中心线。在这个视图中，把 SNAP 设为 0.25 也会很有用。
图：添加中心线
Step 11
回到图层下拉菜单，试着更改各图层的颜色，看看能不能让图形更美观。如果改了图层颜色但图形颜色不变，原因是对象的当前颜色设置覆盖了图层颜色。解决办法：把颜色设置改回 ByLayer，然后用 CHPROP 把所有对象改为按图层着色。
图：调整图层颜色后的效果
Step 12
接下来体验 Lock/Unlock（锁定/解锁） 功能。动手之前，最好先保存文件以防万一：
Command: SAVE
(enter a name in the dialog box) ← 在对话框中输入文件名
图：保存文件
小提示：如果 Layer 工具栏不见了，右键点击任何工具栏边缘的平行条，就能把它调回来。

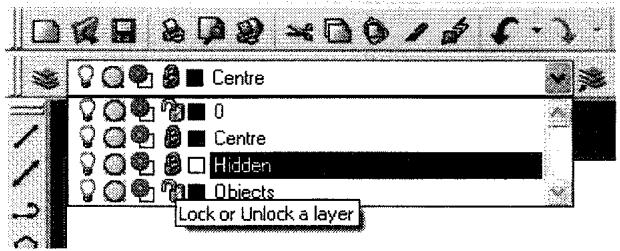

在图层下拉菜单中锁定 Centre 和 Hidden 图层。图层锁定后你仍然能看到它们，但无法编辑它们。开始之前确认当前层是 Objects 层。
图 12：锁定 Centre 与 Hidden 图层
Step 13

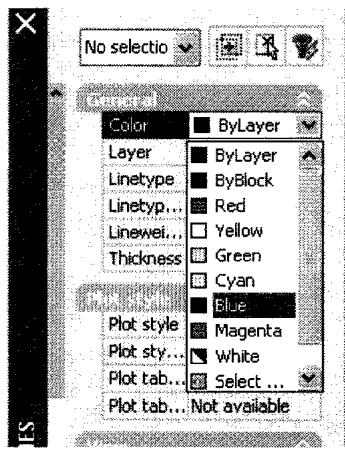

回到图形（模型）中，用窗口选择（Window pick）框选屏幕上的所有对象，然后在 Modify（修改）菜单中点选 Properties，把颜色改为蓝色（blue）。
这一步也可以在命令行完成：
Command: CHPROP
Select objects: ALL ← 输入 ALL 选择全部

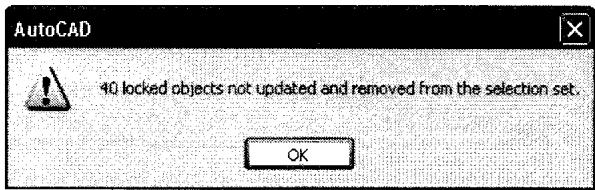

40 objects on locked layers ← 系统提示：40 个对象在锁定图层上
Select objects: ↓ ← 回车结束选择
Enter property to change [Color/LAYER /LType/ltScale/Thickness]: C
Enter new color <varies>: blue
Enter property to change [Color/LAYER/ LType/LtScale/Thickness]: ↓
图：执行 CHPROP 全选改色
注意观察结果：只有 Objects 图层上的对象变了颜色，其他图层毫无变化——因为那些图层被锁定了。这就是锁定图层的实际保护作用：选择时会自动跳过锁定层上的对象（注意命令行提示的 “40 objects on locked layers”）。
图：只有未锁定图层上的对象被改成了蓝色
Step 14
再试试图层的 Off/On（关闭/打开） 和 Freeze/Thaw（冻结/解冻） 功能。切换时你会看到：图层数据仍然保存在文件里，只是信息不显示出来而已——关闭或冻结并不是删除。
Freeze/Thaw 操作完成后，本教程全部结束。
Exercise 6 Practice（练习 6：基础练习）
图：练习题图
要求：对 Hidden lines（虚线）和 Centre lines（中心线）使用不同的图层。这些是练习用零件图，不按任何比例绘制，按 1=1（1:1 原尺寸）绘制。
Exercise 6 Architectural（练习 6：建筑）

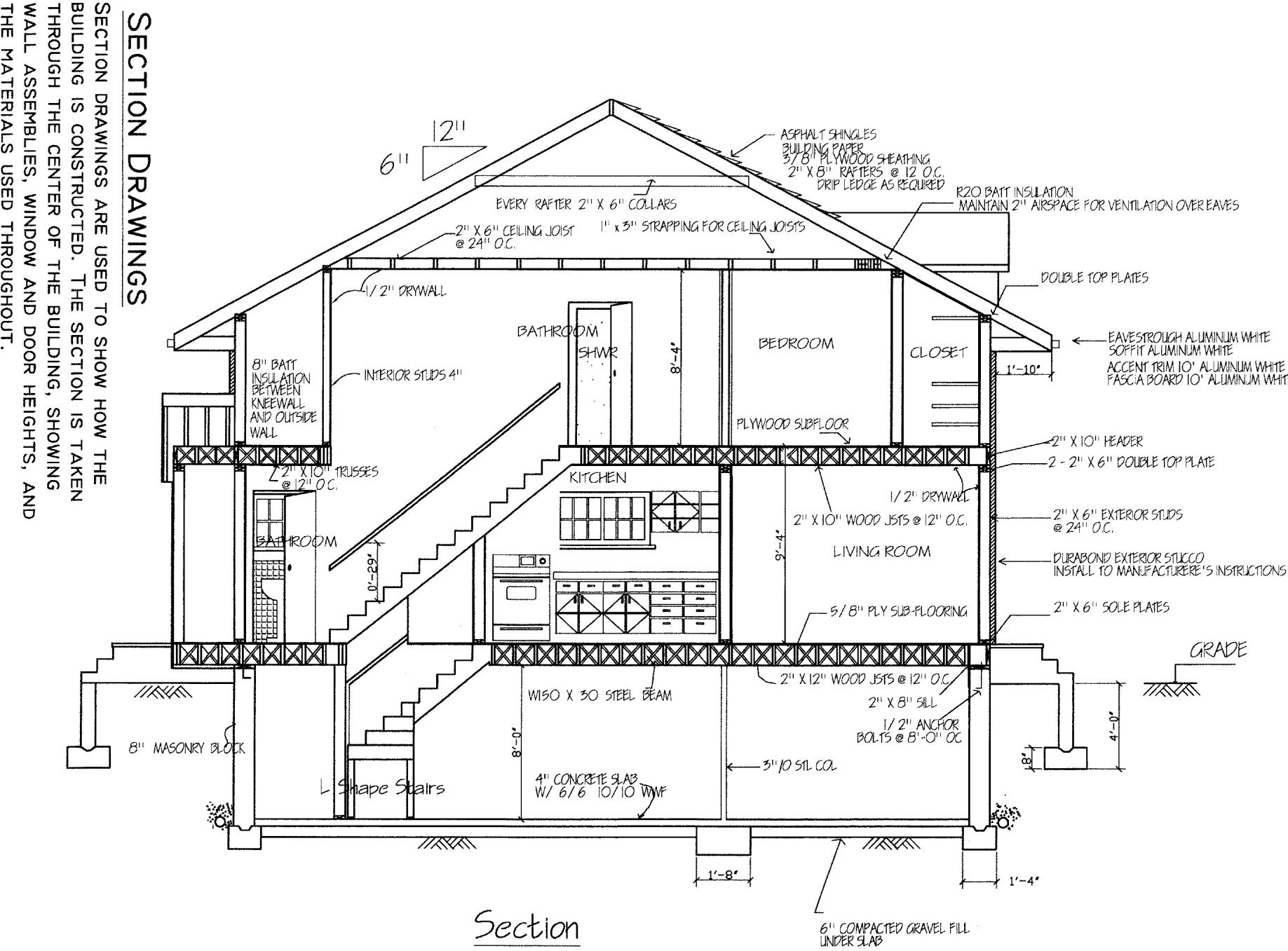

图：住宅建筑剖面图练习
这是第 85 页和第 137 页所示住宅建筑的剖面图。水平距离可参考第 85 页和第 137 页。
说明：剖面图（SECTION DRAWINGS）用于表达建筑是如何建造的。剖面沿建筑物中心剖切，展示墙体构造、门窗高度以及各处使用的建筑材料。

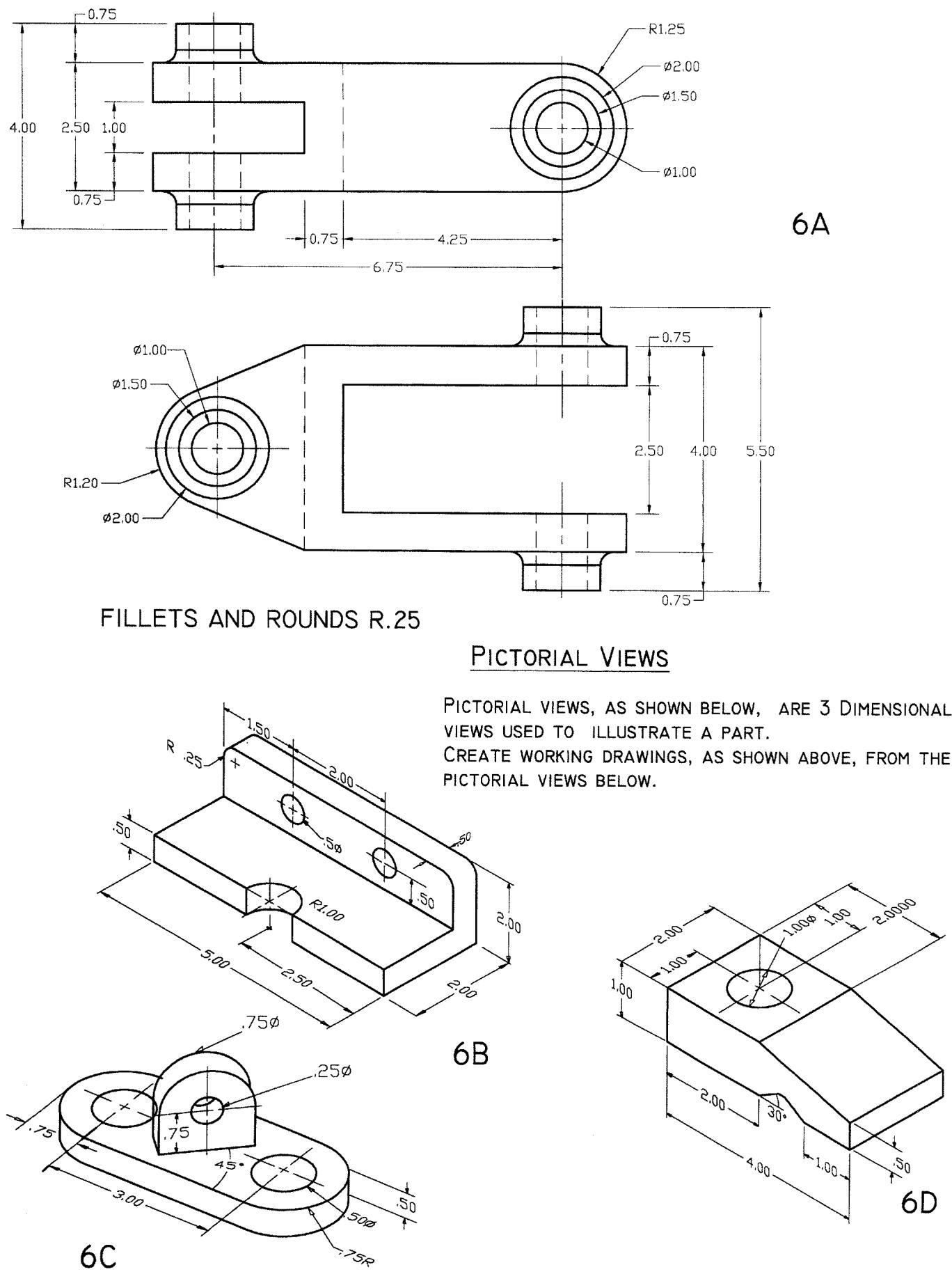

Exercise 6 Mechanical（练习 6：机械）

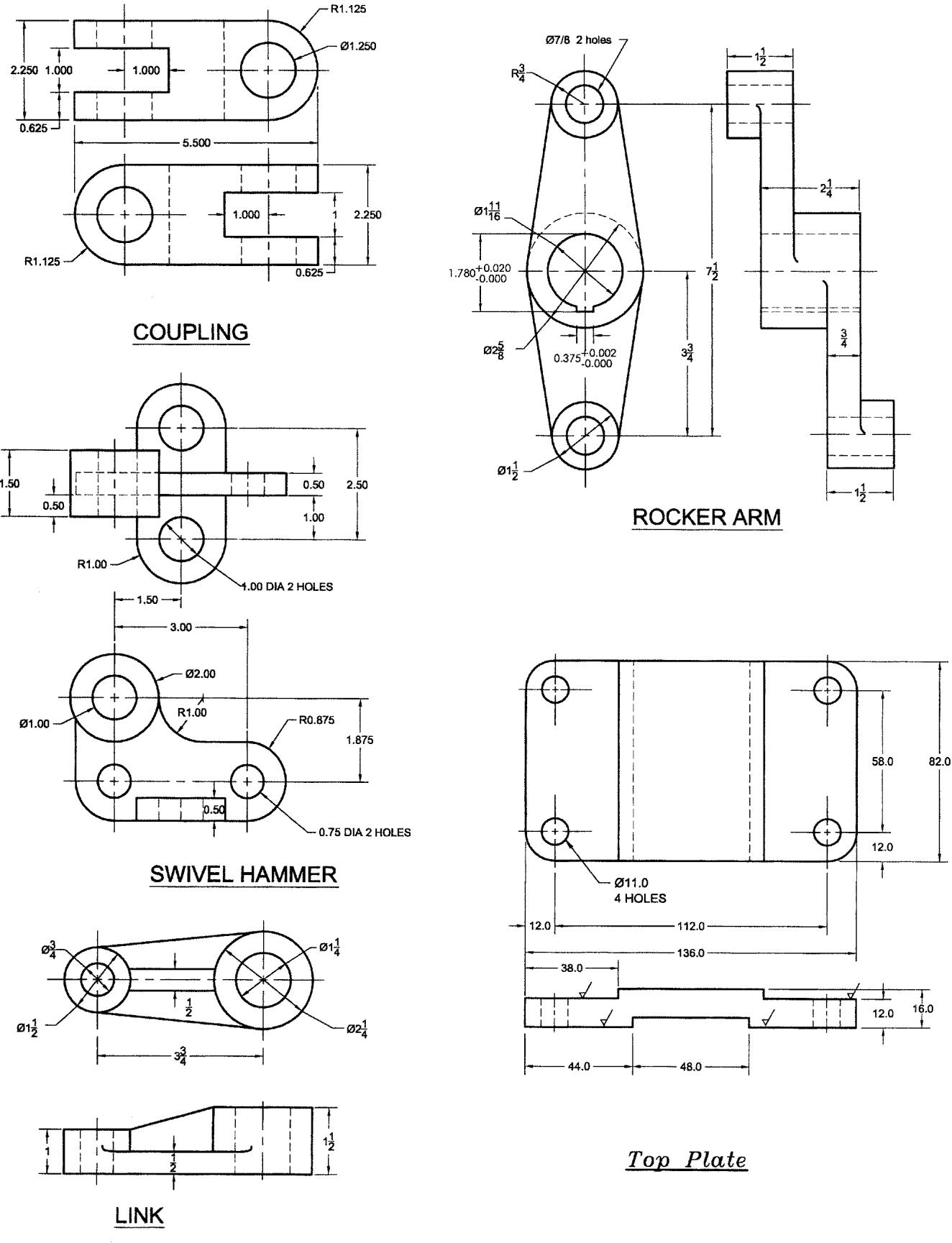

图：机械零件轴测图
要求：
- 绘制 6A，对虚线和中心线使用不同图层；
- 对 6B、6C、6D 绘制相同的两个视图——Front（主视图）和 Top（俯视图）。
说明：下图所示的是轴测图（PICTORIAL VIEWS），即用来展示零件的三维视图。请根据下方的轴测图，绘制出上方的二维工作图。
Exercise 6 Challenger（练习 6：挑战题）

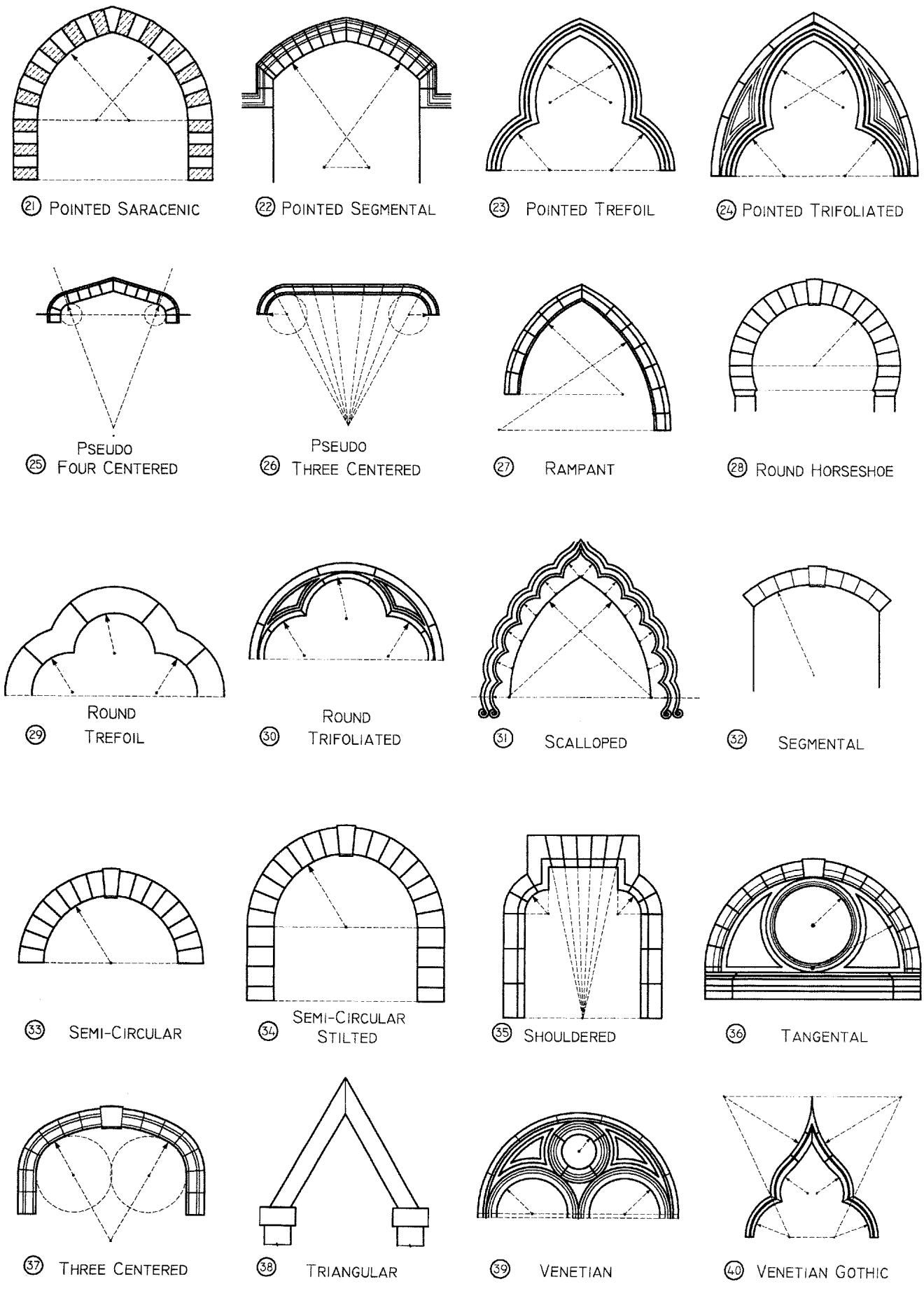

图：建筑中的各种拱形
这里有建筑中常见的 40 种不同的拱（arches）。
要求：将 PDMODE 设为 34，然后用 DIVIDE（定数等分） 命令对多段线（plines）和圆弧进行等分。
Exercise 6 Challenger (continued)（练习 6：挑战题·续）

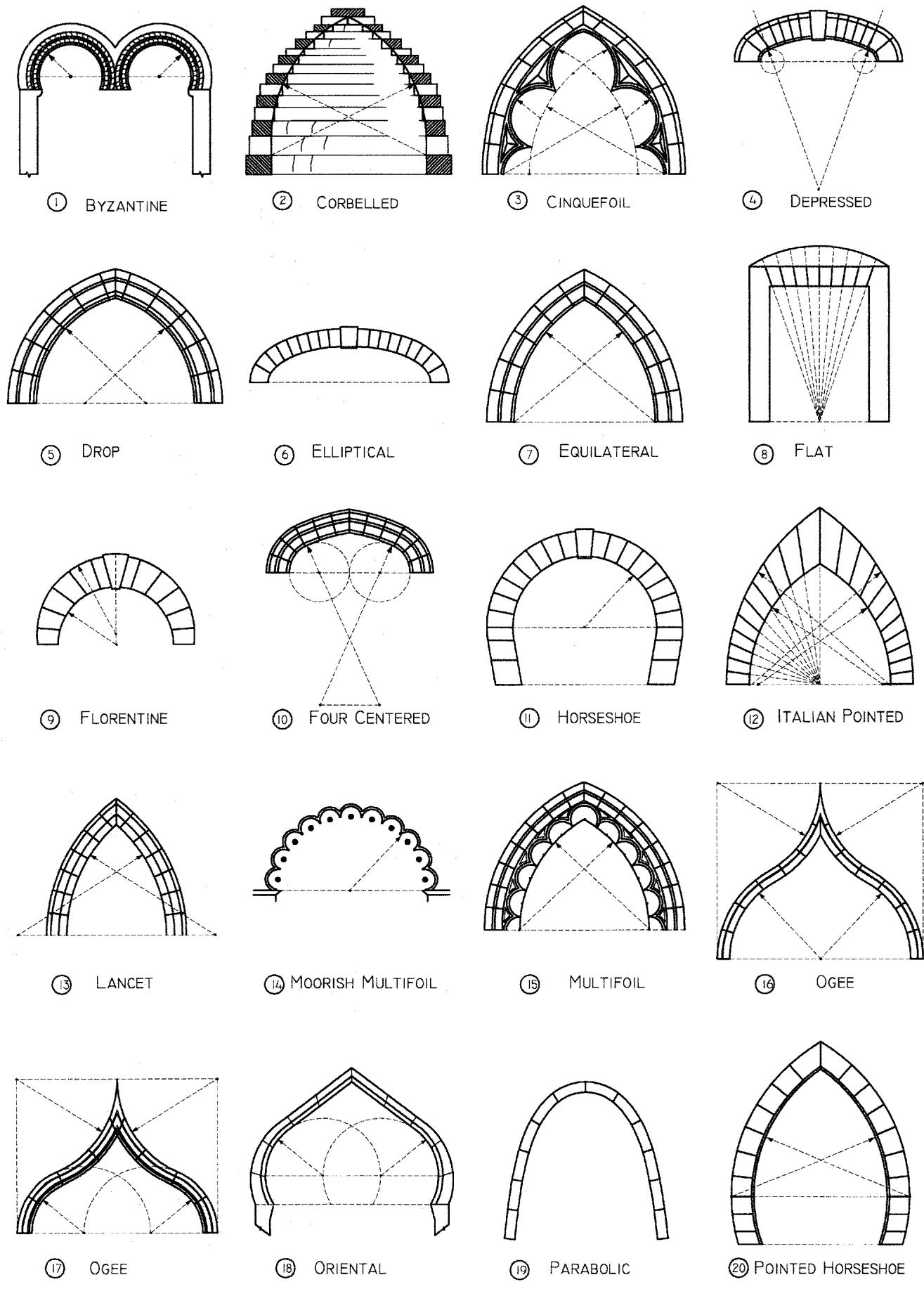

图：更多练习图形
练得再多也不为过。
✅ 自测一下
- 本章中 OSNAP 与 OTRACK 的区别是什么？
- 为什么图层（LAYER）是 AutoCAD 组织图形的核心机制？
- 相对坐标与极坐标输入分别在什么场景下最方便？
- WBLOCK 与 BLOCK 的本质差别是什么？
- Paper Space（图纸空间）解决了模型空间的什么痛点？
