第07章 电压反馈运放的补偿：内外补偿与容性负载

这一篇在干嘛？

反馈让运放万能，也让它随时可能不稳定。这一章讲：厂商怎么在芯片内部补偿（Miller 电容）、你什么时候需要在外部补偿、以及五种经典补偿方法（主极点、增益、超前、补偿衰减器、超前-滞后）各自怎么玩、代价是什么。

为什么要补偿：稳定性是相对的

电压反馈放大器（VFA，Voltage-Feedback Amplifier）用了 60 年，也折磨设计者 60 年：让它精确的那份反馈，同时让它倾向于不稳定。

“不振荡 = 稳定”是个粗糙的定义。实际上电路在振荡之前很久，就已经出现相位响应差、过冲（overshoot）、振铃（ringing）——这些同样是”不稳定”的表现。所以原书用阻尼比（damping ratio，ζ）和相位裕度（phase margin）来度量相对稳定性。规律很有意思：

• 最稳定的电路：响应最慢、带宽最低、精度最高、没有过冲；
• 最不稳定的电路：响应最快、带宽最高、精度最低、有点过冲。

又想快又想稳？只能在中间找平衡点。

内部补偿：Miller 电容的代价

60 年代的 IC 运放很难稳定，得靠资深模拟工程师伺候。60 年代末厂商推出内部补偿运放：在芯片里埋一个电容，让整个运放在大部分频段表现得像一个单极点系统，普通人也能放心用。

最常见的实现是跨接在电压增益级晶体管集电结上的电容：

Miller 效应：跨在放大级输入输出之间的电容，等效到输入端会被放大约等于该级增益的倍数。所以芯片里只需一个几 pF 的小电容，就能实现主导极点。代价是：闭环带宽被内部补偿方案死死限住。

看一组真实芯片的增益/相位曲线（TL03X）：增益曲线在穿越 0 dB（增益=1）时相位约 108°，相位裕度 Φ = 180° − 108° = 72°，按理说应该非常稳。可脉冲响应却有约 10% 过冲——为什么？查小字：频域曲线的负载电容是 25 pF，时域曲线却是 100 pF！多出来的负载电容偷走了相位裕度。查”相位裕度 vs 阻尼比/过冲”的换算关系曲线可知：阻尼比为 1 时过冲应为 0，而 TL03X 实测约 10%——这就是裕度损失的时域证据。

为什么负载电容会让运放不稳？ 在 1–9 MHz 区间，增益曲线斜率剧变、相位变化速率接近 120°/十倍频——说明这里挤着好几个极点。负载电容与运放输出阻抗（output impedance）又形成一个新极点：负载电容越大，新极点频率越低，0 dB 穿越点的相移越多，裕度越少。TL03X 数据手册里”振铃/振荡 vs 负载电容”的曲线就是铁证。

TLV277X 的数据更现代，直接给出相位裕度，而且相位裕度与电源电压有关：5 V 供电时 0 dB 穿越点相位裕度 60°，2.7 V 时只有 30°——对应预期过冲分别约 18% 和 28%。

内部补偿运放好用，但带宽被焊死。为什么带宽决定误差？ 回到误差方程：

$$E=\frac{V_{IN}}{1+A\beta }\text{\hspace{1em}(7-1)}$$

以 TLV277X 接成同相跟随器为例：50 kHz 处开环增益只剩 40 dB（100 倍），Aβ ≈ 100，误差 1/(1+Aβ) ≈ 1%。这就是它的极限。如果它不是内部补偿的，你就可以按自己的频段需求做外部补偿，让 50 kHz 处的增益更高、误差更小。

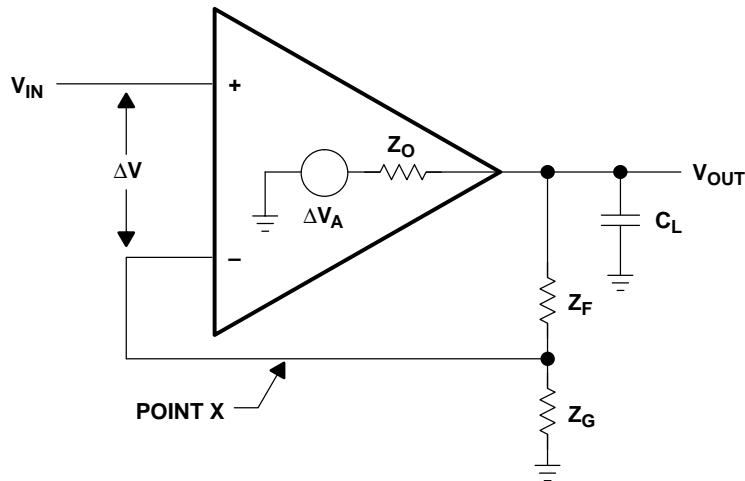

主极点补偿：容性负载的案例分析

主极点补偿（dominant-pole compensation）的思路：故意放一个频率很低的极点当”老大”，让增益在别的极点来得及添乱之前就滚到 0 dB 以下。先看最需要它的场景——容性负载。

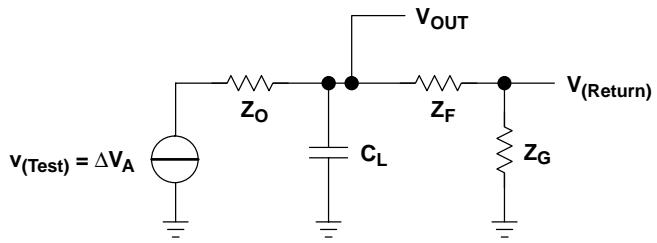

剪断环路计算 Aβ：

从电容往里看，做戴维南等效——戴维南电压和阻抗都含同一个极点因子：

$$V_{TH}=\frac{\Delta Va}{Z_O{C}_{L}s+1}\text{\hspace{1em}(7-2)}$$ $$Z_{TH}=\frac{Z_O}{Z_O{C}_{L}s+1}\text{\hspace{1em}(7-3)}$$

写出返回电压：

$$V_{RETURN}=\frac{V_{TH}{Z}_G}{Z_G+Z_F+Z_{TH}}\text{\hspace{1em}(7-4)}$$

整理出这个电路的环路增益：

$$A\beta =\frac{\frac{a{Z}_G}{Z_F+Z_G+Z_O}}{\frac{(Z_F+Z_G)Z_O{C}_{L}s}{Z_F+Z_G+Z_O}+1}\text{\hspace{1em}(7-5)}$$

假设 (Z_F+Z_G) >> Z_O，简化为两个因子相乘：

$$A\beta =\frac{a{Z}_G}{Z_F+Z_G}\left(\frac{1}{Z_O{C}_{L}s+1}\right)\text{\hspace{1em}(7-6)}$$

把运放建模为二阶系统（两个极点）：

$$a=\frac{K}{(s+{\tau }_1)(s+{\tau }_2)}\text{\hspace{1em}(7-7)}$$

代入得到稳定性方程——现在环里有三个极点：

$$A\beta =\frac{K}{(s+{\tau }_1)(s+{\tau }_2)}\cdot \frac{Z_G}{Z_F+Z_G}\cdot \frac{1}{Z_O{C}_{L}s+1}\text{\hspace{1em}(7-8)}$$

结论：运放本身可能就只剩 25° 相位裕度（约 48% 过冲）；Z_O 和 C_L 形成的极点若向低频迁移、靠近 τ₂ 极点，系统相位滞后增加，过冲更大、稳定性更差。现实中很多负载天生是容性的——电缆就是典型，驱电缆的运放经常振铃。

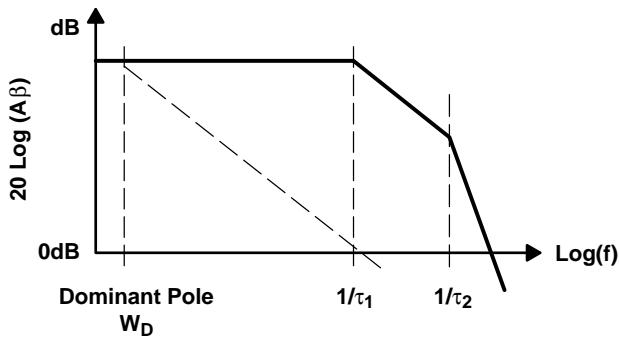

补救：把一个主极点 ω_D 放在足够低的位置，让增益提前滚降，到达 0 dB 穿越时 τ₁ 只贡献 45° 相移，保住 45° 相位裕度。看补偿前后的对比：

代价：ω_D 以上频段的增益被大幅砍掉。IC 内部常用这招（便宜、好实现），板级外部补偿很少用——离散电容另作他用更划算。

假设 Z_O << Z_F，且 C_L 被包在反馈环内，闭环传递函数就是熟悉的同相方程：

$$\frac{V_{OUT}}{V_{IN}}=\frac{a}{1+\frac{a{Z}_G}{Z_G+Z_F}}\text{\hspace{1em}(7-9)}$$

当 a→∞ 时退化为理想增益：

$$\frac{V_{OUT}}{V_{IN}}=\frac{Z_F+Z_G}{Z_G}\text{\hspace{1em}(7-10)}$$

所以：运放驱动能力够、Z_O 够小，电路就跟电容不存在一样；电容大到一定程度极点开始捣乱；电容大到离谱反而”变成”主极点补偿——压死带宽、降噪，还保住低频大增益。

增益补偿：最简单的一招

VFA 的环路增益里天然含着闭环增益参数：

$$A\beta =\frac{a{Z}_G}{Z_G+Z_F}\text{\hspace{1em}(7-11)}$$

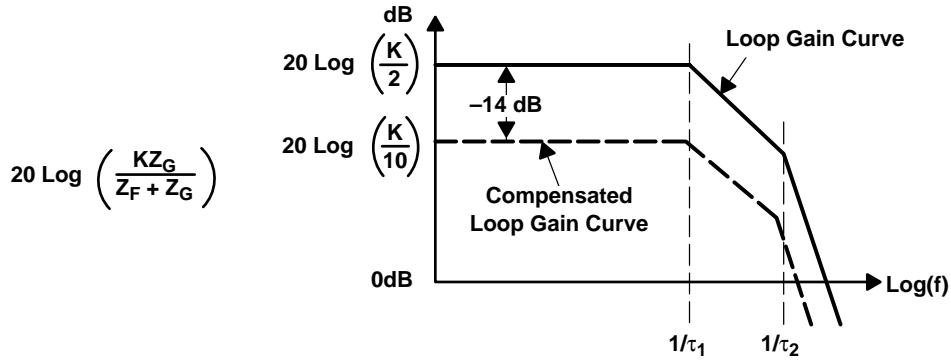

闭环增益提高 → 环路增益降低 → 更稳定。原书例子：闭环增益为 1 时环路增益曲线逼近不稳定；把同相增益改成 9，环路增益在 Bode 图上的截距下移 14 dB，电路就稳了。

很多内部补偿运放有”最小稳定增益”指标（比如 ≥5），本质就是增益补偿：只要你的电路增益超过数据手册标注值，就是经济又安全的用法。代价是增益上去了、带宽和精度下来了。能靠提高增益解决的稳定性问题，就这么解决。

超前补偿：给环路”抢跑”一个零点

反馈电阻 R_F 上并联一个电容 C。有意思的是：这个电容常常不是你加的，而是 PCB 走线和地平面寄生出来的——高频设计师拼命想消灭它，但它反过来又能稳住电路、降低噪声。

它的环路增益：

$$A\beta =\left(\frac{R_G}{R_G+R_F}\right)\left(\frac{R_{F}Cs+1}{R_F\Vert R_{G}Cs+1}\right)\left[\frac{K}{(s+{\tau }_1)(s+{\tau }_2)}\right]\text{\hspace{1em}(7-12)}$$

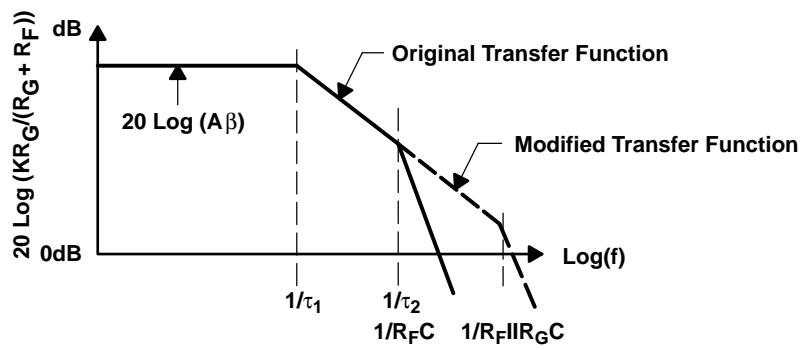

C 同时引入一个零点（R_F·C）和一个极点（(R_F∥R_G)·C）。因为 R_F > R_F∥R_G，零点总在极点之前。把零点放在 τ₂ 极点位置，恰好把它连同相移一起抵消，Bode 图得以维持 -20 dB/dec 继续走，直到 (R_F∥R_G)C 极点才变陡。

环路稳了，闭环呢？反相接法的理想闭环增益变成：

$$\frac{V_{OUT}}{V_{IN}}=-\frac{R_F}{R_G}\left(\frac{1}{R_{F}Cs+1}\right)\text{\hspace{1em}(7-15)}$$

注意：带宽被牺牲了——从 1/R_F·C 转折点起闭环增益开始按 -20 dB/dec 下滑。极点 (R_F∥R_G)C 出现在运放增益穿越 0 dB 之后，不影响理想闭环传函。

非反相接法的理想闭环增益：

$$\frac{V_{OUT}}{V_{IN}}=\left(\frac{R_F+R_G}{R_G}\right)\left(\frac{R_F\Vert R_{G}Cs+1}{R_{F}Cs+1}\right)\text{\hspace{1em}(7-17)}$$

极点总比零点先出现（低频侧），零点只负责把曲线重新拉平，救不回损失——闭环带宽依然亏损。两种接法的闭环形状相近，但每个电路都要单独核算。

补偿衰减器：化敌为友的寄生电容

反相输入端对地的杂散电容 C_G 是老麻烦：它让高阻抗电路（尤其 CMOS 运放 + 大电阻）不稳定。

带输入电容的环路增益——多出一个 (R_F∥R_G)C 极点：

$$A\beta =\left(\frac{R_G}{R_G+R_F}\right)\left(\frac{1}{R_F\Vert R_{G}Cs+1}\right)\left(\frac{K}{({\tau }_{1}s+1)({\tau }_{2}s+1)}\right)\text{\hspace{1em}(7-18)}$$

例题（原书数据）：某 CMOS 运放，R_F = R_G = 1 MΩ，C_G = 10 pF。

1. 新极点位置：1/(2π·(R_F∥R_G)·C_G) = 1/(2π·500k·10p) ≈ 318 kHz。
2. 很多运放的 τ₂ 转折点都比 318 kHz 高，于是：τ₁ 贡献 90° 相移，318 kHz 的新极点在穿越点附近贡献约 45°，τ₂ 又开始贡献 45°——相位裕度彻底耗尽，电路因杂散输入电容而不稳定。

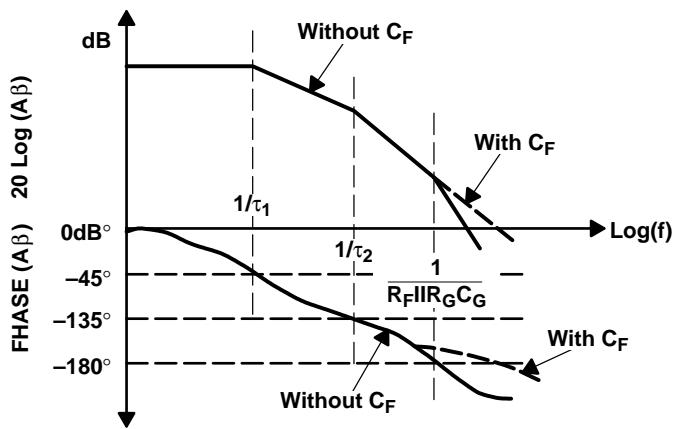

解法：在反馈电阻上再并一个 C_F，构成补偿衰减器：

加入 C_F 后的环路增益：

$$A\beta =\left[\frac{\frac{R_G}{R_G{C}_{G}s+1}}{\frac{R_G}{R_G{C}_{G}s+1}+\frac{R_F}{R_F{C}_{F}s+1}}\right]\left(\frac{K}{({\tau }_{1}s+1)({\tau }_{2}s+1)}\right)\text{\hspace{1em}(7-19)}$$

当两个时间常数相等（R_G·C_G = R_F·C_F）时，上下 RC 因子相消，环路增益退化为纯电阻分压：

$$A\beta =\left(\frac{R_G}{R_G+R_F}\right)\left[\frac{K}{({\tau }_{1}s+1)({\tau }_{2}s+1)}\right]\text{\hspace{1em}(7-20)}$$

更妙的是闭环增益也不受影响。反相接法：

$$\frac{V_{OUT}}{V_{IN}}=-\frac{\frac{R_F}{R_F{C}_{F}s+1}}{\frac{R_G}{R_G{C}_{G}s+1}}\text{\hspace{1em}(7-21)}$$

时间常数相等时化简为与频率无关的理想式：

$$\text{当 }{R}_F{C}_F=R_G{C}_G:\frac{V_{OUT}}{V_{IN}}=-\left(\frac{R_F}{R_G}\right)\text{\hspace{1em}(7-22)}$$

这是极少数补偿完全不影响闭环频响的场合。实战技巧：从运放输出引一条宽铜皮跨过 R_F 下方的地平面（另一端不接），铜皮对 R_F 就”长”出 C_F；用刀片刮铜皮调容量，直到过冲全部消失，再量尺寸照样画进 PCB。

超前-滞后补偿：不牺牲闭环性能的最优解

超前-滞后补偿（lead-lag）在输入端接 RC 网络，专门配无内部补偿的运放使用，高频率性能出色。环路增益：

$$A\beta =\frac{K}{({\tau }_{1}s+1)({\tau }_{2}s+1)}\cdot \frac{R_G}{R_G+R_F}\cdot \frac{RCs+1}{\frac{(R{R}_G+R{R}_F+R_G{R}_F)}{(R_G+R_F)}Cs+1}\text{\hspace{1em}(7-23)}$$

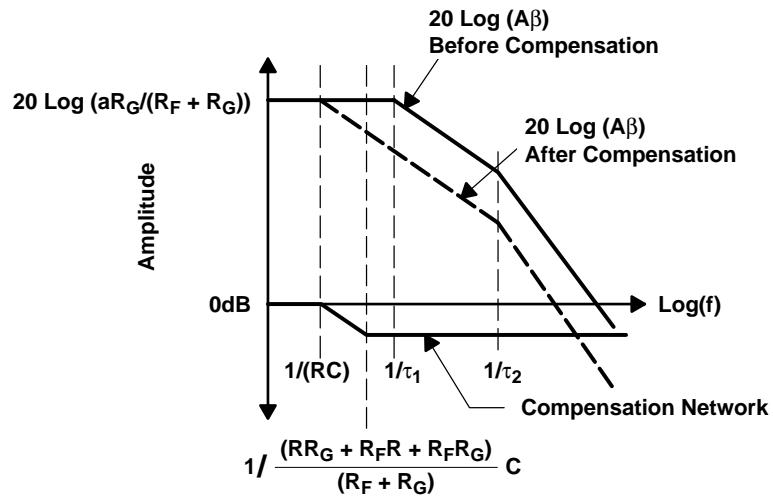

机制：R、C 引入一个极点（ω = 1/RC，先压 3 dB 增益）和一个零点。零点安排在运放第一个极点之前，把 RC 极点的相移完全对消——环路就像从没插过这个极点一样。但环路增益毕竟被压低了 3 dB 以上，0 dB 穿越频率随之降低，稳定性提高。

关键是闭环理想增益完全不受影响。因为 RC 网络跨接在虚地上：只要 Aβ 足够大，反馈就把 RC 的闭环效应”压”没了。推导结论：

$$-\frac{V_{OUT}}{V_{IN}}=\frac{R_F}{R_G}\text{\hspace{1em}(7-26)}$$

直觉上很漂亮：环路增益大，虚地处的 RC 网络等于不存在。而且补偿产生的极点和零点都在运放第一个极点出场前就”来去匆匆”，二者互不纠缠——这是保证稳定的好习惯，虽然不是必需条件。

补偿方案对比

方案	做法	稳定性	闭环代价
内部补偿	厂商埋 Miller 电容	按说明书使用基本稳	带宽被焊死
主极点	放一个超低频极点提前滚降	稳	高频增益大幅损失，外部很少用
增益补偿	提高闭环增益	稳	带宽和精度下降，最简单
超前	R_F 并 C，零点抵消 τ₂ 极点	稳	闭环带宽亏损
补偿衰减器	C_F 对消 C_G（等时间常数）	稳	闭环频响不受影响
超前-滞后	输入端 RC，极点零点成对	稳	环路增益 -3 dB，闭环性能最佳

两条重要提醒：

1. 任何补偿方案都不能把带宽提高到运放自身带宽之上——超前-滞后只是在补偿方案里给出最好的带宽。
2. 稳定性判据往往不是”振不振荡”，而是过冲和振铃——性能上先露馅。

例题

例 1（TL03X 相位裕度核算，原书数据）：TL03X 增益曲线穿越 0 dB 时相位 108°。求相位裕度并解释 10% 过冲的来源。

• 相位裕度 Φ = 180° − 108° = 72°，阻尼比接近 1，理论上过冲应为 0。
• 但时域曲线的负载电容是 100 pF（频域曲线只画了 25 pF）。100 pF 与运放输出阻抗形成的极点向低频迁移，在 0 dB 穿越点额外添了相移，吃掉裕度 → 出现约 10% 过冲。
• 教训三条：数据可疑时大概率真有问题；原厂也会犯错；负载电容会让运放振铃、过冲甚至振荡。

例 2（CMOS 高阻电路的杂散电容，原书数据）：R_F = R_G = 1 MΩ，反相输入端杂散 C_G = 10 pF，判断稳定性并给出补偿。

• 杂散极点频率 = 1/(2π·(R_F∥R_G)·C_G) = 1/(2π·500 kΩ·10 pF) ≈ 318 kHz。
• 相位预算：τ₁ 贡献 90°，318 kHz 极点贡献约 45°，τ₂ 从约 600 kHz 起再贡献 45°——总相移逼近 180°，电路不稳定。
• 补偿：加反馈电容 C_F，令 R_F·C_F = R_G·C_G，即 C_F = R_G·C_G/R_F = 10 pF。两个 RC 转折点对消，环路增益与闭环增益同时恢复”电容不存在”的状态。

常见坑

• 把频域曲线和时域曲线的测试条件当默认一致——TL03X 的过冲之谜就是 25 pF 和 100 pF 的差异造成的。
• 只看”振不振荡”判断稳定：过冲 20%、振铃好几轮的电路虽然没有振荡，但一样不合格。
• 反相输入端对地的杂散电容（CMOS 高阻电路尤甚）是稳定性的隐形杀手，1 MΩ 电阻配 10 pF 就够出事。
• 幻想用外部补偿”提高”运放带宽：不可能，补偿只能在被损失掉的带宽里尽量少亏。

通关标准：

1. 能解释 Miller 效应为什么能用小电容实现内部补偿，以及内部补偿牺牲了什么（带宽、高频精度）。
2. 能画出容性负载运放的环路增益推导链（式 7-2 到 7-8），说清 Z_O·C_L 极点怎么吃相位裕度。
3. 至少掌握三种外部补偿方法及其代价：增益补偿（降带宽）、超前补偿（闭环带宽亏损）、补偿衰减器（频响无损）、超前-滞后（闭环性能最佳）。
4. 会算杂散电容极点位置，会用”等时间常数” R_F·C_F = R_G·C_G 对消它。

自测：为什么负载电容会让"内部补偿"运放振铃？

负载电容与运放输出阻抗构成一个新极点。电容越大，极点频率越低，在 0 dB 穿越点贡献的相移越多，相位裕度被吃掉，表现为过冲、振铃；裕度耗尽则振荡。电缆就是最常见的隐性容性负载。

自测：提高闭环增益为什么能稳定电路？

因为 VFA 的环路增益 Aβ = a·Z_G/(Z_G+Z_F) 里含闭环增益参数。闭环增益越高，Z_G/(Z_G+Z_F) 越小，环路增益越低，0 dB 穿越频率提前，穿越点相位滞后越少。代价是带宽和精度同时下降。

自测：补偿衰减器为什么"免费"？条件是什么？

条件是 R_F·C_F = R_G·C_G（反馈与输入网络时间常数相等）。此时环路增益中的两个 RC 因子相消，闭环增益也退化为纯电阻比（式 7-22），补偿对环路和闭环都”隐形”，这是极少数不影响闭环频响的补偿方式。

自测：超前-滞后补偿的零点应该放在哪？为什么？

放在运放第一个极点（τ₁）之前。这样零点能在第二个运放极点出场前，把 RC 极点引入的相移完全对消，系统表现得像从未插入这个极点；同时环路增益被压低约 3 dB，0 dB 穿越提前，稳定性提高，而闭环理想增益不受影响。

自测：相位裕度多少合适？越大越好吗？

不是越大越好。45° 是常见底线，60° 是工程常用值；超过 60° 基本是在浪费运放带宽（响应变慢、带宽变窄，换来的只是几乎没有过冲）。稳定性够用且过冲可接受，就是好的设计点。
