📘 HDL 编码与综合（2）：编码技巧与优化实践

这一篇在干嘛？

上一节讲了综合器”认什么”，这一篇讲”怎么写得好”：每种操作符综合成什么电路（原书第 5 章），组合/时序逻辑的安全写法，RAM/DSP/状态机等典型模块的推荐代码，跨时钟域同步化，以及面积、时序、功耗三方面优化（第 6 章）。语法支持和综合指令见第 1 篇。

表达式与操作符会综合成什么

组合逻辑：别造出 latch 和逻辑环

时序逻辑：DFF、复位与初值

存储器与硬核：RAM、移位寄存器、DSP

状态机：三种风格与两种编码

跨时钟域同步与三态总线

面积优化技巧

时序优化：从级数评估到流水线

功耗优化

表达式与操作符会综合成什么

表达式出现在赋值右侧或条件括号里，不同操作符综合出完全不同的电路，了解对应关系才能预估资源：

• 合并 {} / 重复 {{}}：{a, b} 位宽是两者之和；{2{a}} 位宽是被重复位宽乘次数。零成本，纯连线。
• 移位：<</>> 空位补 0；>>> 算术右移补最高位。移位常数基本不耗逻辑。
• 按位逻辑 ~ & | ^ ~^、逻辑 ! && ||：输出 1bit，多 bit 操作数做逻辑运算会隐式缩位或——把多 bit 信号当 if 条件时同样触发隐式缩位，注意是否是你想要的。
• 条件选择 ?:：综合成 2 选 1 MUX。
• 加减 + -：短的用 LUT，长的用 SLICE 进位链（可用 use_ripple 指定）。
• 比较 < <= > >= == !=：与加法器类似，短的 LUT、长的进位链。注意 === 与 ==、!== 与 != 在综合中无区别，写短的即可。
• 乘 *：小的用 SLICE，大的用 DSP 硬核。
• 除 /、模 %、乘方 **：占用面积大、级数多，尽量避免；确有需要用等价逻辑改写（如除以常数换成乘法+移位）。

操作数位宽不同时，窄的一侧高位补零对齐。位运算优先级很低，建议加括号避免错误：wire high_zero = (a & mask) == 0;

常见坑： assign a = a + 1; 写在 wire 上不是计数器，是一个组合逻辑环（输出反馈回输入），综合必然出问题。计数器必须用时钟沿触发的 reg 来写。

组合逻辑：别造出 latch 和逻辑环

组合逻辑的输出只取决于当前输入。两种建模方式：assign 连续赋值（不能出现在过程块中），以及 always 块中的过程赋值——敏感表必须列出所有依赖信号，或直接用 @(*)。过程赋值多次赋同一信号时按最后一次生效；阻塞赋值上文会影响下文。

规则一：组合 always 里每个分支都必须给所有输出赋值，且不能赋自身。 漏了 if 的 else、case 的 default，或写了 o = o;，输出就对当前值产生依赖，综合成 latch：

// 反例：else 分支保持 o 原值 → latch
always @(*)
    if (a)     o = b;
    else if(c) o = o;   // 保持原值 = 锁存
    else       o = o;

TD 不支持 latch，遇到会报 warning，需要改成所有分支无条件赋新值。

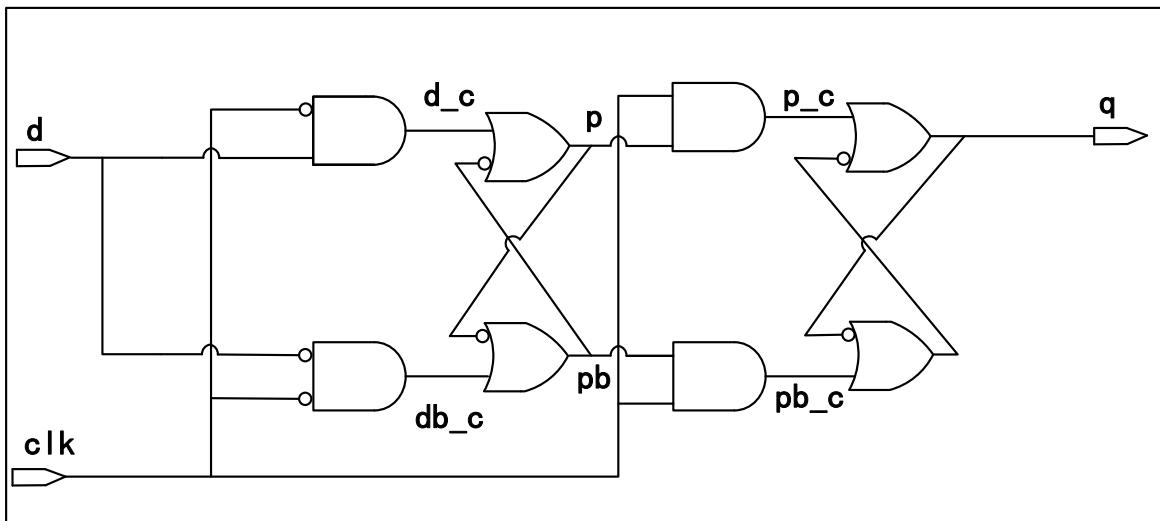

规则二：禁止组合逻辑环。 组合逻辑的输出不经过任何寄存器直接反馈回输入就是逻辑环，危害极大：

// 反例 1：两个反相器互相反馈
assign a = ~b;
assign b = ~a;

// 反例 2：输出依赖自身
assign a = a + 1;

如果设计确实需要”由当前值生成新值”，改成时序逻辑写法——用 FPGA 的 DFF 资源实现，效果更好。不稳定组合逻辑环（如奇数个反相器成环）还会在特定状态下振荡，造成大功耗、毛刺和时序违规，TD 会检测并报 warning，看到务必修改。

时序逻辑：DFF、复位与初值

DFF 用时钟沿触发的 always 描述，posedge/negedge 都可以，但不能双沿触发、不能多时钟沿触发：

always @(posedge clk)  q <= d;   // 正确
always @(clk)          q <= d;   // 错：电平不是沿
always @(posedge clk1, posedge clk2) q <= d;  // 错：多时钟

DFF 可以设初值，定义时写或 initial 里写都行；数组可用 initial 里的 for 循环或 $readmemb/$readmemh 批量初始化：

reg q = 1'b0;                 // 定义时赋初值
initial q = 1'b0;             // 或者 initial 赋
reg [7:0] bytes[3:0];
initial begin
    for (i=0; i<4; i=i+1) bytes[i] = i;
end

异步 set/reset 的规则（面试和实战都常考）：

1. 异步信号的边沿必须写进敏感表，且必须在 always 块最开始判断并赋常数。
2. 异步 set 置位值必须是 1，复位赋 0（初始值与置/复位值极性要一致：初值 1 对应 set 赋 1，初值 0 对应 rst 赋 0）。
3. 不能同时有异步 set 和异步 reset（敏感表里两个异步沿是非法的）。
4. 复位值不能是可变信号——q <= value; 里的 value 不是常数，综合不了。

// 标准异步低有效复位
always @(posedge clk, negedge rstn)
    if (!rstn) q <= 1'b0;
    else       q <= d;

敏感表里没列出的信号若出现在赋值表达式中，综合器会为它综合一个 mux 做选择——这不是错误，但通常不是你的本意。

常见坑：异步复位信号跳变很快时，直接改成同步复位可能漏采样。可以先用一个寄存器异步采样复位信号，再用采样的结果同步复位本时钟域（async2sync 写法，见原书 6.1.6）。

存储器与硬核：RAM、移位寄存器、DSP

RAM 三种端口模式，写法决定综合结果：

// SP 单口：同一组地址读写
always @(posedge clk) begin
    dout <= mem[addr];
    if (we) mem[addr] <= din;
end

// SDP 简单双口：一组只写、一组只读（可异时钟）
always @(posedge rclk) dout <= mem[raddr];
always @(posedge wclk) if (we) mem[waddr] <= din;

// TDP 真双口：两组地址各自时钟下读写
always @(posedge clka) begin
    doa <= mem[addra];
    if (wea) mem[addra] <= dia;
end

同步读是综合成块 RAM 的关键：dout <= mem[addr];（读数据打拍）或先 addr_sync <= addr; 再组合读（读地址打拍）都算同步读；always @(*) dout = mem[addr]; 是异步读，只能映射到 DRAM/SLICE。RAM 输出后再打一拍（Out-reg）对时序有利，IP Catalog 生成 RAM 默认带 Out-reg，推荐保留。读写同一地址的顺序有三种：先读后写（read before write）、先写后读（write through）、写时不读（normal），按需选择。RAM 复位值可为任意常数，但有 OUTREG 时两级寄存器的 rst 和复位值必须一致。

RAM 选型条件速查（EG4S20 属 PH1 系列，思路一致）：

目标资源	关键条件
ERAM/BRAM	同步读；写口 ≤2；单写口时深度 ≥64（指定 ram_style="bram" 后不再限）
DRAM	写口 ≤1（用 LUT 实现）
URAM(144K)	指定 bram_144k；无初值；复位值全 0；双口同时钟、必须 OUTREG、只支持 NORMAL 模式
SLICE	以上条件不满足，或指定 ram_style="none"（多写口不同时钟会报 CRITICAL WARNING）

移位寄存器：静态的用一个大 reg 循环移位，动态深度（运行时可变）用数组+for+SEL 索引读出。深度大的移位链建议让它映射成 SRL 而非一串 DFF（shifter_style 控制）；从时序角度不建议路径终点是 SRL，高速设计在 SRL 尾部保留一个寄存器。

DSP：a * b 小乘法用 LUT、大乘法自动用 DSP，可用 dsp_style 强制。PH 系列 DSP 内部有 5 级寄存器（输入到输出最多 5 拍），推荐打开输入输出寄存器帮助时序；DSP 内部各级寄存器可用不同的 enable 和 reset 信号。加乘组合（product = presum * c; tsum = product + d;）按顺序写就能被 DSP 吸收。

常见坑：中间寄存器位宽不够会丢进位。3 个 16bit 数相加需要 18bit 才存得下，声明成 16bit 结果就错了。

状态机：三种风格与两种编码

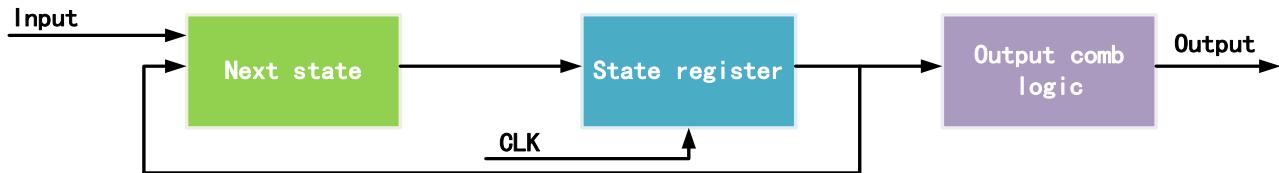

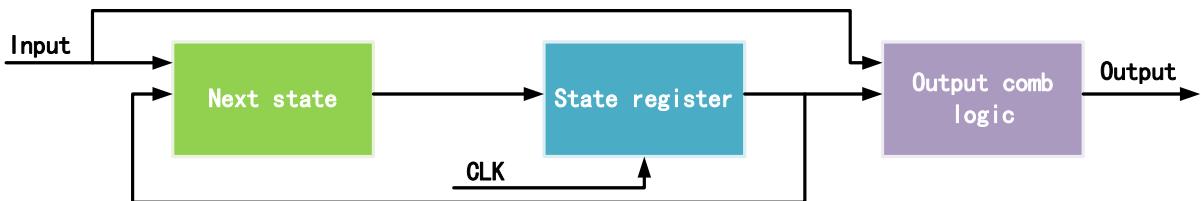

按输出依赖关系分两类：米利（Mealy）输出取决于当前状态和当前输入；**摩尔（Moore）**输出只取决于当前状态。结构都由下一状态逻辑、状态寄存器和输出逻辑构成。

推荐用三段式：状态寄存器、下一状态译码、输出各占一个 always 块，结构清晰且输出可打拍：

// 第一段：状态寄存器（时序）
always @(posedge clk, posedge rst)
    if (rst) state <= STATE_IDLE;
    else     state <= state_next;

// 第二段：下一状态译码（组合）
always @(cd, state) begin
    case (state)
    STATE_IDLE: if (cd) state_next <= STATE_STOP;
                else    state_next <= STATE_IDLE;
    STATE_STOP: if (cd) state_next <= STATE_IDLE;
                else    state_next <= STATE_STOP;
    default:    state_next <= STATE_IDLE;   // 必须 default
    endcase
end

// 第三段：输出（时序，Moore）
always @(posedge clk)
    case (state)
    STATE_IDLE: out <= 1'b0;
    STATE_STOP: out <= 1'b1;
    endcase

一段式把三件事塞进一个 always；二段式合并后两段。输出是组合逻辑时也可以用 assign out = state ? d0 : d1; 代替第三段。

编码方式：二进制编码最省触发器（N 状态只需 log2(N) 位），但翻转多、功耗大、易毛刺、状态译码组合逻辑复杂；one-hot 独热码每个状态一位、译码简单、速度快、可靠性高，代价是触发器最多且会生成不可达的冗余状态。两者可用 fsm_encoding 指令互相转换——代码按二进制写，加 (*fsm_encoding = "one_hot"*) 让综合器换成独热码，反之亦然，无需改代码。

跨时钟域同步与三态总线

异步信号直接进另一个时钟域会产生亚稳态，按信号特征选同步方案：

• 两级 DFF 同步器：快→慢时钟域的单 bit 电平信号，最基础写法 asy_in_d <= asy_in; asy_in_2d <= asy_in_d;。
• 信号展宽（翻转法）：单脉冲跨域，在源域把脉冲转成电平翻转 if(pulse_a) pulse_inv <= ~pulse_inv;，目的域打三拍后用 pulse_inv_2d ^ pulse_inv_3d 还原成脉冲。
• 异步 FIFO：多 bit 数据跨域的标准方案，读写地址转格雷码后互相同步（格雷码相邻只变 1 位，多 bit 同步不撕裂），用同步后的地址比较产生 full/empty。
• 握手：req/ack 双向打拍确认，适合低速率多 bit 传输。

三态总线：只有管脚支持三态。顶层端口设为 inout，用三态逻辑驱动：assign io1 = tx_en ? dout : 1'bz;，或原语 bufif1 u_io3(io3, dout, tx_en);。开漏（open drain，如 I2C）写法是高电平表达为高阻：assign sda = da ? 1'bz : 1'b0;。多个模块可挂同一总线，也可跨模块描述。内部三态总线禁止：FPGA 内部无法实现三态，高阻空闲按 0 综合、0/1 冲突按 1 综合，开漏逻辑在内部无法综合。

面积优化技巧

• 去掉 keep：加了 keep 的信号不再被优化，面积增大；量产版把调试用的 keep 删掉。
• 慎用 keep_hierarchy：保留层次会阻止跨模块优化（常数传播、信号合并等都做不了），面积敏感时去掉该指令让 TD 打平优化。
• Memory 尺寸对齐器件：避免位宽/深度刚好比 ERAM 支持的最大值多一点的尴尬尺寸，用 ram_style 指定实现方式。
• 模块出口统一打拍：输入输出都打拍会白白增加 latency，统一只在模块出口寄存器打拍。
• 复用复位信号：相同复位逻辑（同线网、同边沿、同同步/异步类型）的 DFF 才能相邻摆放；混用同步/异步复位造成控制逻辑不兼容、面积损失。功能允许时统一改成同步复位——异步复位必须用 DFF 控制逻辑实现，同步复位还可以用 LUT 实现，给综合器更多自由度。
• 近似数值计算：精度不敏感时截掉低位。比较器只比高 20 位：timeout <= counter[31:12] > 20'h0001_B;；20x20 乘法截成 18x18：area <= {width[19:2] * height[19:2], 4'b0}; 避开 DSP 级联。
• 常数乘法换移位加：a*9 等价 (a<<3) + a，DSP 紧张时省下硬核。
• 资源共享：下游 mux 二选一、永不同时使用的两个运算单元可以共享一份。result <= sel ? a*b : c*d; 改成 result <= (sel ? a : c) * (sel ? b : d); 两个乘法器变一个。也可用 resource_sharing 指令让综合器自动做。

时序优化：从级数评估到流水线

先学会估算级数。TD 对 PH2A 器件推荐每级组合逻辑约 500ps，“一级”可理解为一个 6 输入 LUT。常见电路的评估级数：

组合逻辑电路	评估级数
2 输入 AND（LUT）	0.4 级
6 输入 OR（LUT）	1 级
一个 if-else 分支	0.6 级
4 选 1 MUX	1 级
32bit 加法（进位链）	2 级
27x18 乘法（DSP）	2 级
带 outreg 的 ERAM	0.5 级
不带 outreg 的 ERAM	2 级

例如 500MHz（2ns 周期）额度是 4 级：y <= a+b+c 是 2 个加法 4 级，勉强合格；y <= a+b+c+d 会被优化成 (a+b)+(c+d) 树状仍在额度内；y <= a+b+c+d+e 超额，运行时间暴涨难以收敛——该加流水线了。

Pipeline 四种插拍位置，以 (a+b+c)*(x+y+z)（6 级）为例：

1. 插 Out-reg（出口打拍）：always @(posedge clk) result <= (a+b+c)*(x+y+z); 最常用。
2. 插 In-reg（入口打拍）：上游关系复杂、不敢动上游时在下游入口打拍；注意输入打拍对时序无直接好处，是无奈之选。
3. 插中间 Reg：拆成两拍——第一拍算 sum_abc <= a+b+c;（18bit 中间寄存器！），第二拍算乘法。理想目标是每一拍都小于 4 级。
4. 插 IP Reg：DSP 的 IREG/MREG/OREG、ERAM 的 OUTREG 都是现成的打拍选项，生成 IP 时勾上即可。

替代方案：Multi-cycle 约束——不插寄存器，用 SDC 告诉 STA 该路径允许 2 个周期，省 DFF 但要求会读 timing report：

create_clock -name CLK -period 1 [get_ports clk]
set_multicycle_path -from [get_regs ra*] -to [get_regs result*] 2

还有反沿借半拍：上游松弛下游紧张时，把中间打拍寄存器改成 negedge 采样，上游变 0.5 周期、下游变 1.5 周期（需配 set_multicycle_path 修正）。

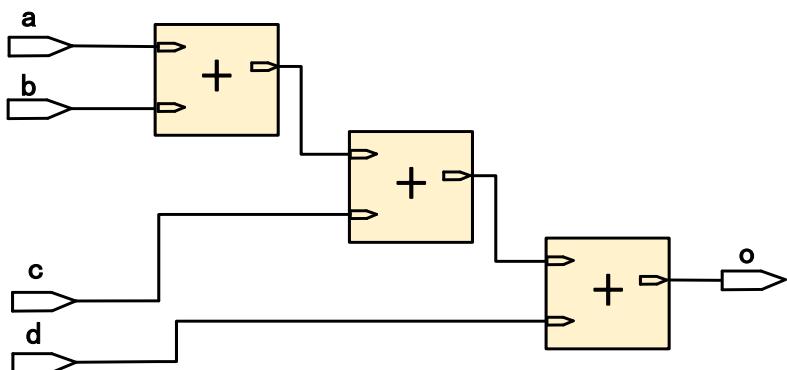

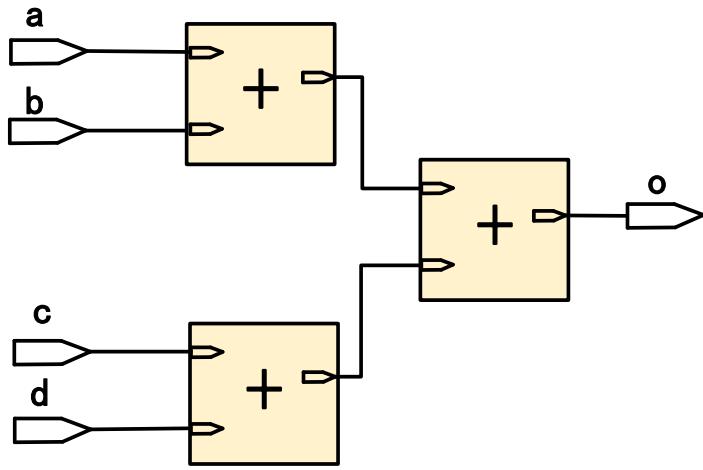

树状还是链状？功能等价、资源相同，但时序路径不同：

到达时间相近用树状，早到的信号让它多走几级。TD 通常会按到达时间自动转换，但进位特殊处理等操作会阻碍等价变换，此时需人为改写。

等价变换省资源：常数运算在综合期就能完成，把常数移到同一侧——a + C1 >= C2 改写为 a >= C2 - C1，一次加法+一次比较变一次比较；信号与信号比较比信号与常数比较贵，把变量聚到一侧（a + C1 >= b 改写为 a >= b - C1，大变小）。

if 长链转 case：一串 if-else if 综合成 MUX 优先级长链，改成 case 综合成平衡的 8 选 1 MUX，每条路径级数一致。但到达时间严重不平衡时保留 if 长链反而更好——让晚到的信号放进更高优先级的 if，落在长链下游 MUX 的输入端。

大 MUX 插拍：6bit 地址 64 选 1 MUX 就是 3 级 LUT，上游再有逻辑就是 4 级起。插拍时地址也要同步打拍，数据按低 2bit 预选成 16 份打拍、高 4bit 地址打拍，下一拍再从 16 选 1：

reg [5:2] addr_r;
always @(posedge clk) addr_r[5:2] <= addr[5:2];
reg [7:0] data_r[15:0];
always @(posedge clk)
    for (i=0; i<16; i=i+1)
        data_r[i] <= data[{i, addr[1:0]}];
always @(posedge clk)
    dout <= data_r[addr_r[5:2]];

功耗优化

Clock gating：长时间不工作的子模块（不使能、输入不跳变、输出不被选）把时钟关断，省时钟网络和 DFF 翻转的动态功耗。注意两点：TD 不会根据 if (clock_enable) q <= d; 自动推导 clock gate；时钟资源有限（全局+局部），时钟缓冲调多了会导致布局合法化和布线困难。

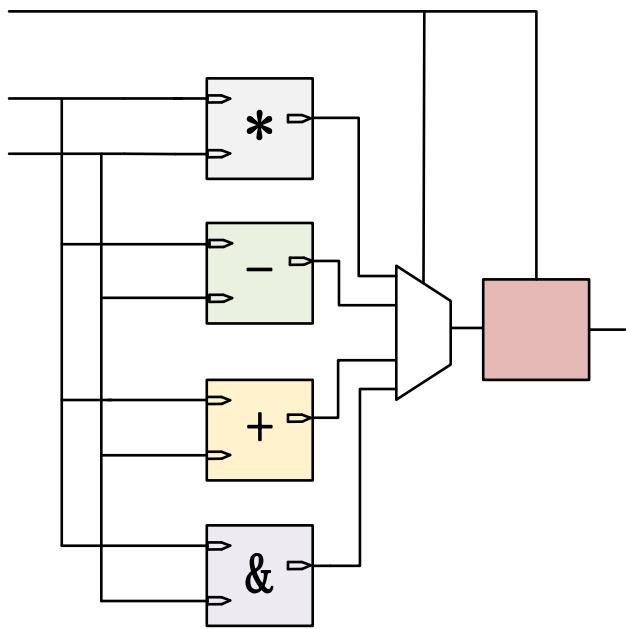

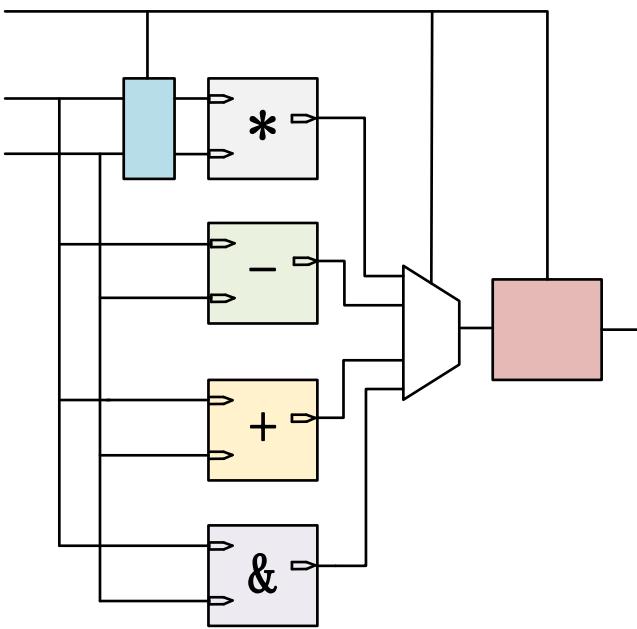

数据路径 Gating：使用频率极低但功耗极大的运算逻辑（典型是大乘法器），用使能把它的输入 gate 住，让输入不翻转：

wire multi_en = enable && (operator == 3);
wire [15:0] multi_a = a & {16{multi_en}};   // 不选中时输入全 0
wire [15:0] multi_b = b & {16{multi_en}};
always @(posedge clk)
    if (enable)
    case (operator)
    0: result <= a & b;
    1: result <= a + b;
    2: result <= a - b;
    3: result <= multi_a * multi_b;
    default: result <= result;
    endcase

最后一条还是老朋友：避免不稳定组合逻辑环（奇数个反相器环等），它们在特定状态下持续振荡，是动态功耗黑洞。TD 检测到组合逻辑环会报 warning，看到就修。

通关标准：

1. 能判断一段组合 always 会不会生成 latch，并当场改写成不生成的版本。
2. 默写 SP/SDP/TDP 三种 RAM 的代码骨架，说出综合成 ERAM 的三个条件。
3. 给定一个 5 级以上的关键路径，用”出口打拍 + 中间寄存器”拆成每拍 ≤4 级的流水线，并说明中间寄存器位宽怎么算。

case 里写了 default 还会被综合成 latch 吗？

不会。latch 的根源是”某分支没有赋值”，default 分支给所有未列出情况赋了值，就封住了保持原值的路径。同理 if-else 必须有 else。注意 default 里赋 1'bx 等于没赋值，照样生成 latch，要赋确定的常数。

为什么推荐同步复位而不是异步复位？

异步复位在综合中必须用 DFF 上的专用控制逻辑实现，没有别的选择；同步复位既可以用 DFF 控制逻辑实现，也可以吸收进数据路径用 LUT 实现，综合器自由度更大，同一功能下资源更省。另外混用同步/异步复位会让寄存器控制逻辑不兼容、无法相邻摆放，造成面积损失。异步复位可靠性要求高的场合可用 async2sync 结构：先异步采样、再同步展开成复位脉冲。

500MHz 时钟域里一条路径上有 2 个 32bit 加法器，超标了吗？

2ns 周期对应 4 级额度，每个 32bit 加法（进位链）评估 2 级，共 4 级——刚好在额度内，属于合理设计。若是 3 个加法链式相加（6 级）就超标了：软件可能自动优化成树状（4 级），超不动的部分就需要插中间寄存器做流水线，或用 set_multicycle_path 约束成多周期路径。

状态机状态数 8 个，用二进制还是独热码？

二进制编码只需 3 个触发器，最省面积，但状态跳转译码组合逻辑复杂、翻转多功耗大；独热码要 8 个触发器，但译码只剩 1bit 判断，组合逻辑少、速度快、可靠性高。面积紧张、速度要求不高选二进制；速度优先、寄存器富余（FPGA 的 DFF 通常很富余）选独热码。也可以代码按一种写，用 (*fsm_encoding*) 指令让综合器转换。

多 bit 信号能不能只用两级 DFF 同步器跨时钟域？

不能。两级同步器只保证每个 bit 不亚稳态，但多个 bit 到达目的域的时间可能不一致（有的采到旧值有的采到新值），多 bit 总线会撕裂。多 bit 跨域必须用异步 FIFO（格雷码地址同步）或握手方式，让数据在控制信号确认安全后才被采样。
