📘 时序约束指南（1）：基本概念与 SDC 命令详解

这一篇在干嘛？

你在 TD 里跑完布局布线，时序报告突然蹦出一堆红色 violation——这不是工具坏了，而是它根本不知道你的设计”该跑多快”。时序约束就是把我们脑子里的时序意图翻译成 SDC 文件告诉工具。本篇先建立约束的基本概念，再把 TD 支持的全部 SDC 命令过一遍，每条都带参数和示例。同系列：第 2 篇：STA 原理与典型约束场景。

约束为什么不可省

11 个基本概念

对象获取命令：约束的”原材料”

时钟定义命令：create_clock 与朋友们

IO 延迟命令：set_input_delay / set_output_delay

例外约束命令：max/min、多周期、伪路径、时钟组

冷门但有用的辅助命令

约束为什么不可省

静态时序分析（STA，Static Timing Analysis）的目标是验证 FPGA 加载位流之后，所有数据路径都能在时钟节拍下被正确采样。没有约束时，TD 工具不知道哪些管脚是时钟、跑多少 MHz，自然无法分析，甚至综合和布局布线阶段也不会为这些路径做优化。

SWUG200 手册把约束分成三大类，正好对应第 2 篇的三大场景：

• 时钟约束：定义时钟的频率、波形、来源，是所有分析的地基；
• IO 约束：描述芯片外部（PCB 走线、对方芯片）的延迟，即 input/output delay；
• 例外约束：对工具的默认分析规则做”豁免”或”放宽”，比如多周期路径、伪路径、时钟组。

一份不写例外约束的 SDC 往往过于悲观（工具按最坏情况报违例），而一份乱写例外约束的 SDC 会漏掉真问题——所以既要会写，也要懂原理。

11 个基本概念

手册第 2 章给出了 11 个核心概念，把它们读懂，后面所有命令都好理解：

1. 主时钟（Primary Clock）：通过外部输入引脚进入 FPGA 的时钟。注意”源点”的概念——主时钟定义在管脚上，TD 综合后会给它一个网表名字，所有该时钟的扇出都从这个点开始时序分析，这个点就是时钟延迟和不确定性计算的时间零点。主时钟的对象也可以是 FPGA 内部硬核单元的输出管脚，比如 SerDes 恢复时钟、内部振荡器时钟。

2. 虚拟时钟（Virtual Clock）：物理上没有连接到 FPGA 任何网表对象的时钟。典型用途是给 IO 延迟约束当参考：外部芯片的时钟在 FPGA 里并不存在，但分析输入/输出延迟时又需要它，于是用 create_clock 不带 Target 只定义一个”影子时钟”。

3. 生成时钟（Generated Clock）：FPGA 内部由 PLL、用户逻辑分频器或硬核时钟单元从主时钟派生出来的时钟。约束时不能只说它的周期，而要描述它与主时钟的转换关系，包括：整数分频、整数倍频、小数倍频（一般由 PLL 完成）、移相、波形反转、占空比调整。

4. 时钟组（Clock Groups）：把时钟按时钟域分组，工具默认分析所有时钟之间的路径，但分了组之后就不再分析组与组之间的路径。这是处理异步时钟域最省事的方式。

5. 时钟延迟（Clock Latency）：时钟从源到目的的延迟，分两部分——源端延迟（FPGA 外部 PCB 上的传输延迟，需要用 set_clock_latency 手工约束）和网络延迟（FPGA 内部走线延迟，工具自动计算，布线后得到精确值）。

6. 时钟不确定性（Clock Uncertainty）：用 set_clock_uncertainty 为时钟的偏移和抖动建模，相当于给时序分析人为增加裕量。注意主时钟的不确定性不会传播到下游生成时钟。

7. 输入延迟（Input Delay）：数据从外部芯片经 PCB 传播到 FPGA 输入引脚，相对参考时钟沿的相位差。它取决于发送时钟沿和数据的相对相位，是捕获”来自外部的时序隐患”的关键参数。

8. 输出延迟（Output Delay）：数据从 FPGA 输出引脚经 PCB 到下游设备的延迟。数值可正可负，正负只表示相对时钟沿的位移方向。

9. 多周期路径（Multicycle Paths）：默认分析要求组合逻辑延迟在一个时钟周期内到达（单周期分析），但有些路径功能上允许多个周期才稳定——典型如带时钟使能的慢速数据通路，这类路径应约束为 multicycle path，避免被过度约束。

10. 无效路径（False Paths）：不需要工具分析的路径。两种视角：逻辑上与电路正常工作无关（测试逻辑、静态逻辑）；时序上无真实逻辑关系（如已经过双重同步器的异步时钟域交叉点）。典型例子还包括：上电只写一次的寄存器、复位或测试逻辑、异步 DRAM 读写时钟之间的路径。实现方式有两种：set_false_path（针对特定节点）和 set_clock_groups（针对时钟域）。

11. 最小/最大延迟（Min/Max Delays）：用约束值覆盖路径的默认要求——max delay 覆盖默认 setup（recovery）值，min delay 覆盖默认 hold（removal）值。

对象获取命令：约束的”原材料”

所有约束命令都需要”指定对象”，而指定对象靠的是这一族命令。先搞清五种节点的区别：

节点	含义
cell	代码中实例化的模块（inst），或综合后网表中的 LUT、RAM、DSP、PLL 等
reg	模块中的寄存器
pin	每个 cell 的输入输出信号（注意不是芯片引脚）
net	pin 与 pin 之间的连线
port	顶层模块声明的输入输出端口，即与 FPGA 外部通信的管脚

TD 支持的对象获取命令汇总：

命令	描述
all_clocks	返回设计中的所有时钟
all_inputs	返回设计中的所有输入和双向端口
all_outputs	返回设计中的所有输出和双向端口
all_registers	返回设计中的所有寄存器
get_ports	返回用户指定的输入、输出和双向端口
get_cells	返回设计中的指定单元实例
get_nets	返回设计中的指定线网
get_regs	返回设计中的指定寄存器
get_pins	返回端口或单元的指定引脚
get_clocks	返回已定义的时钟集合

常用语法要点（-o 表示返回转译后的名字，TD5.6 之后为必选项）：

all_clocks -o
all_inputs -o
get_ports {A B C}
get_cells -hierarchical -nocase reg*
get_nets -o reg*
get_regs -o -nocase reg
get_pins -o *.*reg*
get_clocks -o -include_generated_clocks *

几个容易踩的点：

常见坑：

• get_ports 只搜顶层模块管脚（真实 IO），get_pins 能搜到设计内部所有 cell 的管脚，别混用；
• get_cells/get_nets 默认模式要求路径完全匹配层级地址（TD 用 / 分隔层级，如 B/Z），加 -hier 才是递归搜索；
• 除了与顶层 IO 相连、与寄存器 Q 端相连的 net，其他 net 可能在综合优化中消失或改名，不推荐用普通 wire 名搜 net；
• get_clocks 的 -v 是反选（选 filter 之外的所有时钟），-include_generated_clocks 会把主时钟的所有生成时钟一并返回。

时钟定义命令：create_clock 与朋友们

create_clock —— 定义主时钟

命令参数：

create_clock -name {<clock name>} -period <time ns> \
    -waveform {<rise time ns> <fall time ns>} [<Target>] [-add]

参数释义：

参数	说明
-name	时钟名字，用于后续时序分析和其他约束命令，不能省略
-period	时钟周期，单位 ns，正值，保留三位小数
-waveform	第一个上升沿与第一个下降沿的时间点，可指定相位或占空比；省略则默认相位 0、占空比 50%
[Target]	时钟源点，一般是 I/O 管脚（get_ports）或硬核时钟管脚（get_pins）
-add	对同一对象多次约束（不同频率/相位/占空比），一般用于时钟 MUX；不加则后一次覆盖前一次

命令示例（覆盖手册全部 9 种情形）：

# 1. 标准示例：25MHz
create_clock -name clk_25m -period 40.000 -waveform {0.000 20.000} [get_ports {clk_25m}]
# 2. 省略 -waveform（默认 50% 占空比、0 相位）
create_clock -name clk_25m -period 40.000 [get_ports {clk_25m}]
# 3. 相位偏移 5ns
create_clock -name clk_50m -period 20.000 -waveform {5.000 15.000} [get_ports {clk_50m}]
# 4. 占空比 30%
create_clock -name clk_100m -period 10.000 -waveform {0.000 3.000} [get_ports {clk_100m}]
# 5~7. -add 用于时钟 MUX：同一管脚多个时钟共存
create_clock -name clk_25m_add -period 50.000 -waveform {0.000 25.000} [get_ports {clk_25m}] -add
# 8. 虚拟时钟：不带 Target
create_clock -name clk_virtual -period 10.000 -waveform {0.000 5.000}
# 9. 硬核 serdes 恢复时钟：源点是 get_pins
create_clock -name clk_rserdes_1 -period 6.400 -waveform {0.000 3.200} \
    [get_pins {u_serdes_top/u_dual_hss/serdes_dual_inst.10_rx_out2clk}]

create_generated_clock —— 定义生成时钟

命令参数：

create_generated_clock -name <clock name> -source [<source>] \
    [-master_clock <clock name>] \
    { -divide_by <factor> | -multiply_by <factor> | -edges {<e0> <e1> <e2>} } \
    [-edge_shift {<s0> <s1> <s2>}] [-invert] [-phase <phase_num>] \
    [-duty_cycle <duty_cycle_num>] [<Target>] [-add]

关键规则：

• -source 指定生成时钟的驱动时钟源点，-master_clock 指定该源点上的驱动时钟（同一源点可能被多个时钟驱动时必须写明）；
• -divide_by / -multiply_by / -edges 三者有且只能用一个；
• -edges {e0 e1 e2} 描述沿对应关系：驱动时钟的第 e0 沿 → 生成时钟第 1 个上升沿，第 e1 沿 → 第 1 个下降沿，第 e2 沿 → 第 2 个上升沿；edge 必须为整数且 e0 ≥ 1；
• -edge_shift 仅在 -edges 恰好三个整数时有效，单位 ns，正右负左；
• -phase 取 0360，-duty_cycle 取 0100（配合 -multiply_by 调占空比）。

示例：

# 分频 + 移相
create_generated_clock -name pll_gen1 -source [get_pins {u_pll/pll_inst.clkc[0]}] \
    -divide_by 2 -phase 180 [get_nets {u_buttons_led0/clk_25m}]
# 倍频 + 占空比
create_generated_clock -name pll_gen2 -source [get_pins {u_pll/pll_inst.clkc[1]}] \
    -multiply_by 2 -duty_cycle 0.4 [get_nets {u_buttons_led1/clk_25m}]
# 沿对应关系 + 偏移
create_generated_clock -name clk_50m -source [get_ports {clk_200m}] \
    -master_clock [get_clocks {clk_200m}] \
    -edges {1 5 9} -edge_shift {-1 1 -1} [get_nets {clk_50m}]

derive_clocks / rename_clock —— 自动约束与改名

derive_clocks 让 TD 自动约束时钟单元（PLL、LCLK、DBUF、DBUF_HXT 等时钟缓冲器）的输出，生成的时钟名为”单元名.输出接口名”。注意参考时钟仍需用户自己先约束好。

derive_clocks -instance [get_cells {u_pll/pll_inst}]   # 只约束指定单元
derive_clocks                                           # 约束所有时钟单元

rename_clock 依赖 derive_clocks，把自动生成的名字改成可读的名字（也可以直接在 TD 的 Timing Wizard 里操作）：

derive_clocks
rename_clock -name {pll_1} [get_clocks {u_pll_clk/pll_inst.clkc[0]}]
rename_clock -name {pll_2} [get_clocks {u_pll_clk/pll_inst.clkc[1]}]
rename_clock -name {pll_3} [get_clocks {u_pll_clk/pll_inst.clkc[2]}]

set_clock_latency / set_clock_uncertainty

set_clock_latency 设定时钟延迟的最大/最小值：

set_clock_latency -late  -source 1.2 [get_clocks {clk_25m}]  # slow corner 最大源延迟
set_clock_latency -early -source 0.9 [get_clocks {clk_25m}]  # fast corner 最小源延迟
set_clock_latency -source 1 [get_clocks {clk_50m}]           # 不区分最值
set_clock_latency 2 [get_clocks {clk_100m}]                  # 不带 -source = 网络延迟
set_clock_latency -source 1 [get_clocks {pll_1 pll_2 pll_3}] # 多时钟一次约束
set_clock_latency 1.2 -rise [get_clocks CLK1]                # 上升沿延迟
set_clock_latency 0.9 -fall [get_clocks CLK1]                # 下降沿延迟

要点：-source 表示源端延迟（PCB 部分）；不加 -source 则是网络延迟，且布线后会被实际布线延迟替代。target 为 pin 且被多个时钟驱动时，用 -clock 指定作用于哪个时钟。

set_clock_uncertainty 对时钟偏移和抖动建模：

set_clock_uncertainty -setup 1   [get_clocks {pll_2}]              # 只影响 setup
set_clock_uncertainty -hold 1.1  [get_clocks {pll_2}]              # 只影响 hold
set_clock_uncertainty 1.3        [get_clocks {pll_3}]              # 两者同时生效
set_clock_uncertainty 1.3        [get_clocks {pll_1 pll_2 pll_3}]  # 多时钟
set_clock_uncertainty 1.3        [all_clocks]                      # 所有时钟

原理上：setup uncertainty 会减少 setup 的 required time（要求数据更早到达），hold uncertainty 会增加 hold 的 required time（要求数据更晚撤离）。目前仅支持对单个时钟本身设置，不支持跨时钟域的 uncertainty 定义。

IO 延迟命令：set_input_delay / set_output_delay

set_input_delay 定义外部信号到达 FPGA 输入端口所需的延迟：

set_input_delay -clock <clock name> {-min | -max} <delay value> \
    [-add_delay] [-clock_fall] [-source_latency_included] \
    [-network_latency_included] [-reference_pin] [<Target>]

参数	说明
-clock	输入延迟对应的时钟（可以是虚拟时钟）
-max	最大输入延迟，用于 setup 分析
-min	最小输入延迟，用于 hold 分析
-add_delay	同一端口多条约束共存（工具计算多个 delay 值）；不加则后者覆盖前者
-clock_fall	以下降沿为参考，须与 -clock 同用
-source_latency_included / -network_latency_included	分析时从 input delay 中减去相应时钟延迟
-reference_pin	为延迟添加时钟树上某节点作为参考点

示例：

set_input_delay -clock [get_clocks clk_virtual] -min 2.000 \
    [get_ports {{button[0]} {button[1]}}]
set_input_delay -clock [get_clocks clk_virtual] -max 8.000 \
    [get_ports {{button[0]} {button[1]}}]
# DDR 类接口：上升沿 + 下降沿各一组，必须加 -add_delay
set_input_delay -max 0.8 -clock [get_clocks virtual_clk_d] -add_delay [get_ports {d_rgmii_rxdv}]
set_input_delay -min -0.6 -clock [get_clocks virtual_clk_d] -add_delay [get_ports {d_rgmii_rxdv}]
set_input_delay -max 0.8 -clock_fall -clock [get_clocks virtual_clk_d] -add_delay [get_ports {d_rgmii_rxdv}]
set_input_delay -min -0.6 -clock_fall -clock [get_clocks virtual_clk_d] -add_delay [get_ports {d_rgmii_rxdv}]

set_output_delay 参数与 input 版完全对称，定义信号从 FPGA 输出端口到达外部寄存器所需的时间。系统同步场景下，launch clk 是 FPGA 内部发送时钟，capture clk 是外部锁存时钟（没有就用虚拟时钟）；若外部 capture clk 也来自 FPGA，工具会自动考虑其内部延迟。

常见坑：

• -max 对应 setup、-min 对应 hold——很多初学者背反了。记住”延迟越大，留给内部逻辑的时间越少，越难满足建立”；
• 同一端口写双沿采样约束时，第二条开始必须加 -add_delay，否则会被覆盖只剩一组；
• 系统同步下 input delay 的 launch clk 是外部器件的发送时钟（FPGA 里不存在，用虚拟时钟），capture clk 才是 FPGA 内部采样时钟，方向别搞反。

例外约束命令：max/min、多周期、伪路径、时钟组

set_max_delay / set_min_delay

覆盖路径默认的最大/最小允许延时：

set_max_delay -from [<source node>] [-rise_from] [-fall_from] \
    [-through [<node>]] -to [<target node>] [-rise_to] [-fall_to] \
    <Delay value> [-datapath_only]

示例：

# 纯组合 IO 路径：x/y 端口进、sum 端口出
set_max_delay -from [get_ports {x y}] -to [get_ports {sum}] 7
set_min_delay -from [get_ports {x y}] -to [get_ports {sum}] 3
# 跨时钟域路径
set_max_delay -from [get_clocks {clk0}] -to [get_clocks {clk1}] 4
set_min_delay -from [get_clocks {clk0}] -to [get_clocks {clk1}] 2.5

使用规则：-from 后应是时序路径起点（寄存器时钟管脚或 input port），-to 后应是寄存器的非时钟输入端口或 output port；-from 对象为时钟管脚时约束覆盖所有被该时钟驱动的路径；对象为 cell 时覆盖该 cell 内所有寄存器；-through 覆盖经过该节点的所有路径。

-datapath_only 是 set_max_delay 独有选项：消除时钟 jitter/skew/pessimism 计算，只考虑第一个触发器的 Clock-to-Q、触发器间连线延迟和第二级触发器的建立时间；配合使用时 hold 分析自动按 false path 处理。异步 FIFO、打两拍跨时钟域约束就靠它（第 2 篇详解）。

关于 I/O 约束用哪组命令，手册给出明确结论：只有从 FPGA 管脚进出、且不经过任何时序元件的纯组合逻辑路径才用 set_max_delay/set_min_delay 约束，其余 I/O 路径都应使用 set_input_delay/set_output_delay。对 I/O 完全不加约束的后果是：综合实现不考虑 I/O 时序，时序报告里也根本不会出现这些路径。

set_multicycle_path

set_multicycle_path {-setup | -hold} {-start | -end} \
    -from [<source node>] -to [<target node>] <multiplier value>

• -setup：建立计算使用指定的周期倍数；改 setup 的 multiplier 会连带影响默认 hold 检查；
• -start/-end：指定周期数相对 launch clock 还是 capture clock。默认 setup 是 -end（capture clock 周期，向后移），hold 是 -start（launch clock 周期）。

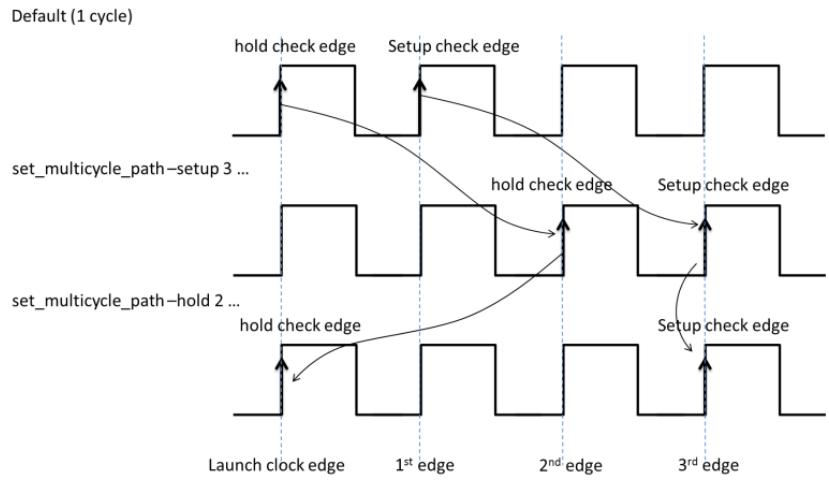

核心陷阱（务必记住）：hold check 默认取 setup check 的前一个时钟沿。当把 setup 约束为 N 周期后，hold 沿自动变成第 N-1 个沿，最小延迟要求从 0 变成 N-1 个周期——必须补一条对 hold 的 N-1 周期约束才能维持原本的保持要求：

set_multicycle_path -setup -from [get_regs {rx_a_1d.q}] -to [get_regs {rx_a_2d.d}] 3
set_multicycle_path -hold  -end -from [get_regs {rx_a_1d.q}] -to [get_regs {rx_a_2d.d}] 2

-from/-to 尽量用 clock 对象：约束会覆盖所有由 from clock 驱动的寄存器/端口到 to clock 驱动的寄存器/端口之间的路径，比逐个选节点高效得多。

set_false_path

set_false_path -from [<source node>] [-through [<node>]] -to [<target node>] [-setup | -hold]

• 不指定 -setup/-hold 时对 setup 和 hold 同时生效；
• 用 clock 作对象时覆盖两个时钟域之间全部路径，比选节点高效；
• 注意与 set_clock_groups 的区别：set_false_path 只禁止单方向的时序分析，而时钟组约束两个方向都禁止。

set_false_path -from [get_clocks clk_25m] -to [get_clocks clk_25m_add]
set_false_path -from [get_regs {rx_b_1d}] -to [get_regs {tx_b2c}]
# 只约束指定沿的组合
set_false_path -rise_from [get_clocks {rgmii_rxc}] -fall_to [get_clocks {sdr_clk}]
set_false_path -rise_from [get_clocks {rgmii_rxc}] -rise_to [get_clocks {sdr_clk}]

set_clock_groups

set_clock_groups -name [<group_name>] {-exclusive | -asynchronous} \
    -group [<clock name>] [-group [<clock name>] ...]

• -exclusive：互斥时钟，不会同时有效（典型如时钟 MUX 的两个输入）；
• -asynchronous：异步时钟，源完全不同；
• 同一条指令内只有一个 -group 时，该组与其他所有时钟互斥；有多个 -group 时，各组之间互斥；
• 设计中至少要给出两个组，约束才有效。

create_clock -name CLK2 -period 10.0 [get_ports CLK2]
create_clock -name CLK3 -period 5.0  [get_ports CLK3]
set_clock_groups -exclusive -group CLK2 -group CLK3

冷门但有用的辅助命令

set_clock_sense：让指定时钟从某个网表对象开始停止传播：

set_clock_sense -stop_propagation -clocks [get_clocks {clk_1}] [get_pins {rx_a_mux.o}]

set_clock_route_enforce：强制指定时钟线网只走专用全局时钟互连。多 bank 源同步场景建议使用，可保证时钟 skew 较小：

set_clock_route_enforce {clk_1_net}

set_clock_route：反过来，指定时钟线网不走全局时钟网络（设计中时钟数目超过器件限制时用）：

set_clock_route {clk_1_net}

常见坑：

• 这两条命令互斥，不能同时使用；且只要手动指定了一条，就必须把所有不走全局时钟网络的时钟一一指定；
• 强制走/不走时钟网络都可能导致布局布线失败（TD 会报 error）；代码里已显式使用 BUFG 等时钟资源时 set_clock_route 无效。

set_cross_domain_timing：一键忽略所有异步/跨时钟时序关系，可选 all（默认，分析任意两时钟）/ self（只分析同时钟内部）/ domain（只分析同时钟域内部）：

set_cross_domain_timing domain

master clock 及其所有衍生 generated clock 统称一个时钟域，不同时钟域间没有明确相位关系即异步。这个命令影响所有时钟，务必谨慎使用。

通关标准：

1. 能独立写出约束 EG4S20 工程的 SDC 骨架：create_clock 定义板级时钟 + PLL 输出、关键 IO 加 min/max input delay、异步域之间 set_clock_groups -asynchronous。
2. 知道 -max 管 setup、-min 管 hold，双沿约束必须 -add_delay，虚拟时钟是”不带 Target 的 create_clock”。
3. 能说出 false path 和 clock groups 的单方向/双方向区别，以及 multicycle setup 后要补 hold N-1 的原因。

自测 1：为什么生成时钟不能用 create_clock 只写周期，而要用 create_generated_clock？

因为生成时钟由主时钟派生（PLL、分频逻辑、SerDes 等），工具需要知道它与主时钟的转换关系（分频/倍频/移相/反转/占空比）才能推导波形和进行跨域分析。只写周期等于把派生时钟当成了独立主时钟，会丢失与源时钟的相位关系，导致跨时钟域分析出错。

自测 2：set_clock_latency 不加 -source 参数约束的是什么？布线后会怎样？

约束的是网络延迟（FPGA 内部走线延迟）。在布线后的时序分析中，这个值会被实际的布线延迟替代；而带 -source 的源端延迟（PCB 部分）不会被替换，因为工具无法测到芯片外部。

自测 3：一条 setup multicycle N 的约束后，hold check 会发生什么变化？怎么修？

hold check 默认使用 setup check 的前一个时钟沿。setup 沿移到第 N 个周期后，hold 沿自动变为第 N-1 个周期，最小延迟要求从 0 变为 N-1 个周期，hold 可能因此报违例。修复方法是补一条 set_multicycle_path N-1 -hold ...（需要时配合 -end）把 hold 沿移回原位。

自测 4：异步 FIFO 的读写指针打两拍路径，为什么不用 set_false_path 而推荐 set_max_delay -datapath_only？

false path 会把这些路径完全排除在分析之外，工具不再控制其延迟，打两拍的第一级寄存器之间的走线可能很长，数据到达太慢反而影响亚稳态恢复窗口。set_max_delay -datapath_only <T> 一方面消除了时钟间无意义的相位分析（hold 按 false path 处理），另一方面给路径设定了一个明确的最大延迟上限，让同步器第一级之间的延迟可控。

自测 5：get_ports 和 get_pins 的区别是什么？create_clock 的 Target 用哪个？

get_ports 只返回顶层模块声明的输入/输出/双向端口（真实芯片管脚）；get_pins 返回设计中 cell 的管脚，配合层级路径可以定位内部单元（如 PLL 输出、SerDes 恢复时钟）。外部管脚进来的主时钟用 get_ports，FPGA 内部硬核输出的时钟用 get_pins。
