📘 原语库 PH1P（2）：IO、时钟与 DSP 原语——从引脚到 PLL

这一篇在干嘛？

这是 PH1P 原语库两连的第 2 篇，覆盖 UG1310 的 IO 族、时钟族（PH1P_PHY_* 里的时钟部分）、DSP 族和几个实用杂项。第 1 篇的逻辑与存储原语在这里。这一篇的主线是”信号从引脚进出芯片的全过程”：先过 IO 缓冲，再经延迟线/串并转换进逻辑，全程被时钟网络和 PLL 驱动。

IO 缓冲：单端与差分

DDR 与串并转换：IDDR、ODDR 和 SERDES

时钟资源原语：GCLK、LCLK、SCLK、HCLK 和 IOCLK

PLL：频率与相位的调整中心

DSP 系列：SIOU 与它的四个子单元

实用杂项：DNA、ECC、MBOOT 和 ADC

IO 缓冲：单端与差分

单端三件套

单端 IO 缓冲最简单，都是 i/o 两个端口的”直通”结构：

原语	方向	说明
PH1P_LOGIC_IBUF	引脚 → 逻辑阵列	输入缓冲
PH1P_LOGIC_OBUF	逻辑阵列 → 引脚	输出缓冲
PH1P_LOGIC_IOBUF	双向	输入输出控制模块
PH1P_LOGIC_IOTRIBUF	双向三态	t=0 时 io 输出 i，t=1 时 io 变输入高阻

IOTRIBUF 是做总线复用（如接 SRAM/并口设备）的核心：

PH1P_LOGIC_IOTRIBUF u_PH1P_LOGIC_IOTRIBUF (
    .i(i), .t(t), .o(o), .io(io)
);

差分缓冲

差分信号用 P/N 两根线的电压差传递信息，抗共模干扰能力强，时钟、高速数据、ADC 输入都走差分。

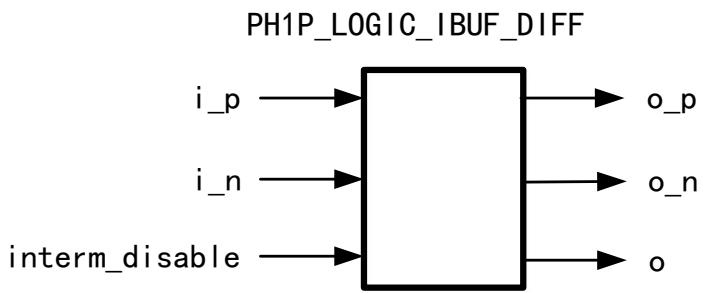

IBUF_DIFF（差分输入）：i_p/i_n 进、o 出（单端到内部）。

它还有端接电阻控制——interm_disable 端口与 DIFF_TERM 参数配合：

端接电阻状态	interm_disable	DIFF_TERM
使能端接电阻	0	”TRUE”
使能端接电阻	0	”FALSE”
使能端接电阻	1	”TRUE”
禁用端接电阻	1	”FALSE”

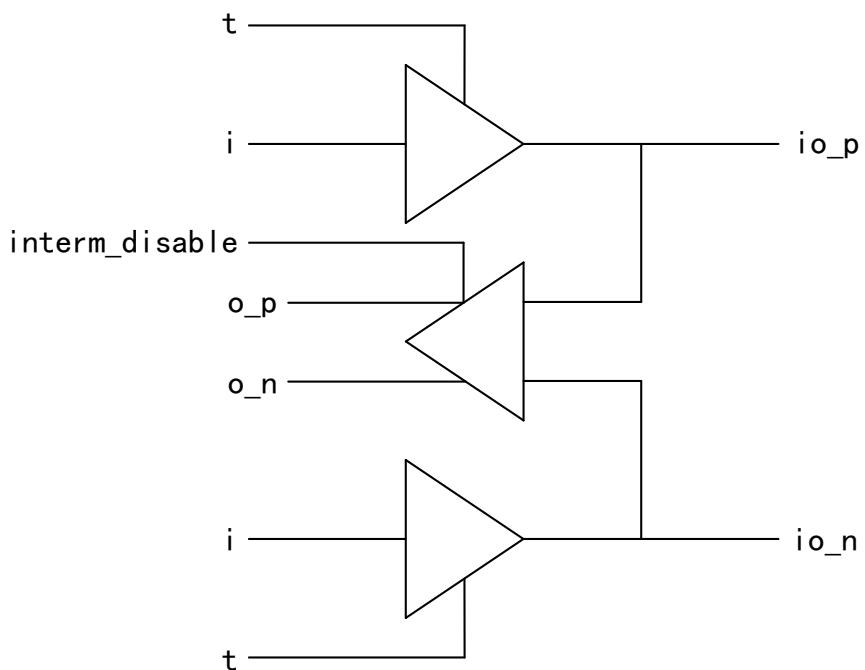

IOBUF_DIFF（差分双向）：在差分输入输出基础上加三态控制，t=1 时 io_p/io_n 输出正向/反向的 i，t=0 时转输入高阻态。OBUF_DIFF 则是纯差分输出三态缓冲。

常见坑：端接电阻双重控制的组合逻辑

注意上表：想让端接电阻禁用，必须 interm_disable=1 且 DIFF_TERM="FALSE" 同时满足；任何一个”使能”条件存在就会使能端接。差分时钟接不上或波形畸变时，先查这两项配置是否与板上硬件匹配。

DDR 与串并转换：IDDR、ODDR 和 SERDES

基础版：IDDR / ODDR

DDR 接口在一个时钟周期内传两位数据（上升沿一位、下降沿一位），而内部逻辑只用单沿。IDDR 负责”收”——把双沿采样的 d 拆成上升沿数据 q0 和下降沿数据 q1；ODDR 负责”发”——把 d0/d1 合并成双沿输出 q。

PH1P_LOGIC_IDDR #(
    .ASYNCRST("ENABLE"),
    .MODE("PIPED")          // 数据对齐模式
) u_PH1P_LOGIC_IDDR (
    .q1(q1), .q0(q0), .clk(clk), .d(d), .rst(rst)
);

PH1P_LOGIC_ODDR #(
    .ASYNCRST("ENABLE")
) u_PH1P_LOGIC_ODDR (
    .q(q), .d1(d1), .d0(d0), .clk(clk), .rst(rst)
);

增强版：IDDRx2 / ODDRx2 与 SERDES

数据速率更高时用 x2 版本：IDDRx2 是 1:4 串转并（一个 DDR 周期收 4bit，输出 q0~q3），ODDRx2 是 4:1 并转串。它们用两个时钟协作：sclk 是 1/2 数据速率的串行时钟，pclk 是 sclk 的一半（并行侧时钟）。

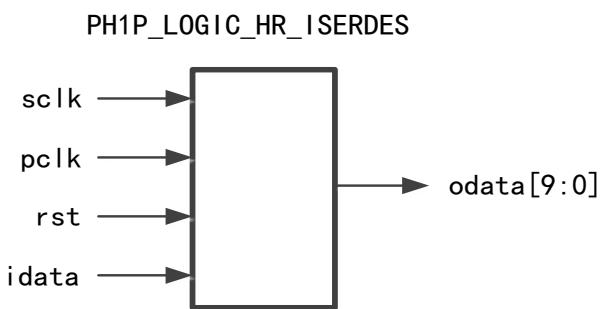

要 1:5、1:8 甚至 1:10 的比例，就得用 SERDES：

原语	方向	端口	模式参数
PH1P_LOGIC_HR_ISERDES	串 → 并	idata 1bit 进、odata 10bit 出	IDDRMODE: DDRX1/X1_PIPE/X2/X3P5/X4/X5
PH1P_LOGIC_HR_OSERDES	并 → 串	idata 10bit 进、odata 1bit 出	ODDRMODE: DDRX1/X2/X3P5/X4/X5

PH1P_LOGIC_HR_ISERDES #(
    .IDDRMODE("DDRX1")
) u_PH1P_LOGIC_HR_ISERDES (
    .sclk(sclk), .pclk(pclk), .rst(rst),
    .idata(idata), .odata(odata)
);

注意命名里带 HR/HD 前缀的原语是分 Bank 类型的：HR BANK 和 HD BANK 的 IO 特性不同，IDDR/ODELAY 等原语都有对应版本（如 PH1P_LOGIC_HD_IDDR 的 MODE 参数是 SAME_EDGE/SAME_EDGE_PIPE/OPPOSITE_EDGE 三种对齐模式，与 HR 版不同）。用之前先确认引脚落在哪个 Bank。

IDELAY：逐级可调的延迟线

高速源同步接口（数据与时钟一起传输）里，数据到达各引脚的偏斜需要用延迟线”追平”。DYNAMIC_HR_IDELAY/ODELAY 提供 8bit dly 端口动态调整延迟级数，还带 cas_i/cas_o/cas_rtn_i/cas_rtn_o 四个级联端口，可把多个延迟单元串成更长的延迟链：

PH1P_LOGIC_DYNAMIC_HR_IDELAY #(
    .CAS_MODE("NONE"),      // NONE/MASTER/MIDDLE/END
    .DEVICE("PH1P100")      // 必须与实际器件一致
) u_PH1P_LOGIC_DYNAMIC_HR_IDELAY (
    .i(i), .dly(dly), .o(o),
    .cas_i(cas_i), .cas_o(cas_o),
    .cas_rtn_i(cas_rtn_i), .cas_rtn_o(cas_rtn_o)
);

每一级延迟的时间值在《UG1311 PH1P 系列 FPGA IO 用户手册》里。不用级联功能时，四个 cas 端口悬空即可。

时钟资源原语：GCLK、LCLK、SCLK、HCLK 和 IOCLK

PH1P 的时钟网络是分层的，不同缓冲器覆盖不同范围——这是理解时钟原语的关键地图：

原语	覆盖范围	特色功能
PH1P_PHY_GCLK	全局	两路时钟无毛刺切换
PH1P_PHY_LCLK	本地时序区域（每区域 4 个）	内置 1~8 及 3.5 分频器
PH1P_PHY_MLCLK	多区域（垂直相邻 3 个区域，每区域 4 个）	简单缓冲+门控
PH1P_PHY_SCLK / SCLK_V2	单个时钟区域（每区域 12 路）	门控 + 0~3 级延迟，V2 支持动态延迟
PH1P_PHY_HCLK	水平方向左右两个区域（12 路）	门控 + 延迟
PH1P_PHY_IOCLK	IO 列专用时钟网	支撑 IO 串并转换的高速时钟
PH1P_PHY_OSCDIV	片内 OSC 振荡器分频输出	无外部时钟也能产生时钟

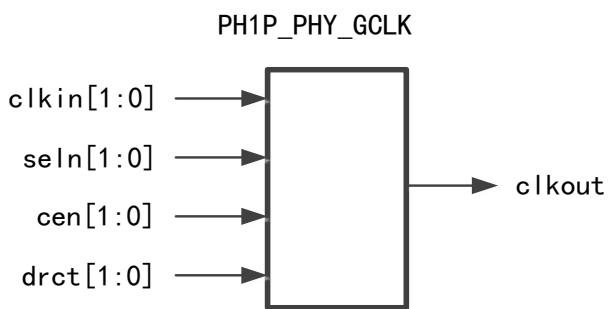

GCLK 最有实用价值的是无毛刺时钟切换：clkin[1:0] 两路时钟，seln 低有效选择，drct=2'b00 时配置成无毛刺模式（切换时会丢一个时钟沿以避免毛刺），drct=2'b11 是普通模式（可能出毛刺）。真值表规定了 seln/cen 的组合行为，两路选择信号冲突时输出保持前一状态。

使用 GCLK 有两条硬性限制：其一，如果两路输入时钟有一路是恒定高电平，模块无法工作，必须保证一路为低；其二，不建议 seln[0]/seln[1] 和 cen[0]/cen[1] 同时使能，可能导致模块异常。

LCLK 的 DIV 参数支持 “1/2/3/3P5/4/5/6/7/8” 分频——注意有 3.5 分频这种非整数档位，做特殊时钟时很省事。OSCDIV 输出的 osc_clk 在 PH1P100 上还要再手动接一级 PH1P_PHY_MLCLK 才能驱动其他逻辑。

常见坑：时钟缓冲不是"随便接"

每种缓冲器的数量按区域分配（LCLK 每区域 4 个、SCLK 每区域 12 路），例化时综合器不做”你到底接没接对区域”的语义检查，布局布线阶段才报错。先在《UG1312 PH1P 系列 FPGA 时钟资源用户手册》里看清楚时钟树结构图再决定用哪一级缓冲。

PLL：频率与相位的调整中心

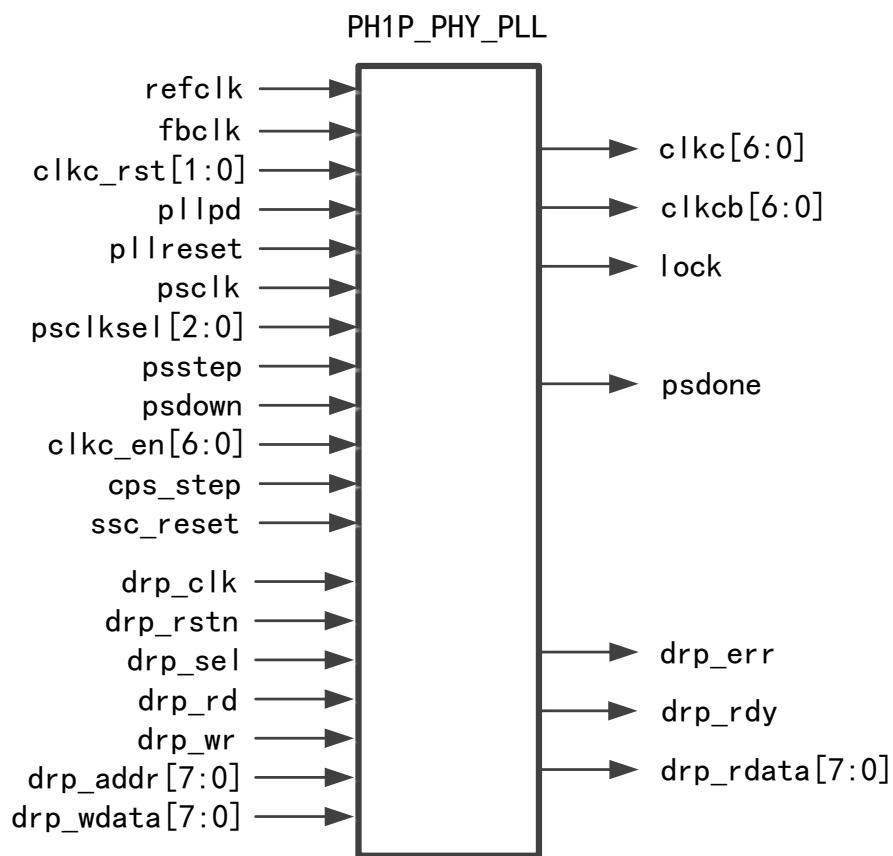

PH1P_PHY_PLL（及 PLL_V2）是整个时钟系统的频率源：输入参考时钟 refclk，输出 clkc[6:0] 七路时钟加 clkcb[6:0] 七路反相时钟，支持频率调整、占空比调整、静态/动态相位移动。

频率由分频链决定：REFCLK_DIV（1128，输入分频）× VCO × 各通道输出分频，输出频率公式为 f_out = f_in / REFCLK_DIV × FBCLK_DIV / C_DIV（FBKCLK 反馈路径可选内部/外部）。每路输出还有 FPHASE（07 细调相位）和 DUTY50（占空比 50% 使能）参数。

动态特性通过一组专用端口实现：

• 动态相移：psclk/psclksel/psstep/psdown —— 用 psclksel 选通道、psstep 上升沿触发、psdown 选加或减，psdone 翻转表示完成；
• 动态重配置（DRP）：drp_clk/drp_sel/drp_rd/drp_wr/drp_addr/drp_wdata/drp_rdata/drp_rdy/drp_err —— 运行时改写 PLL 寄存器；
• 展频（SSC）：SSC_ENABLE=“ENABLE” 后可选 UP/DOWN/CENTER 三种展频模式，降低 EMI 辐射。

PH1P_PHY_PLL #(
    .FBKCLK("CLKC0_EXT"),
    .FIN("100.0000"),
    .REFCLK_DIV(1), .FBCLK_DIV(1),
    .SSC_ENABLE("DISABLE")
) u_PH1P_PHY_PLL (
    .refclk(refclk), .fbclk(fbclk),
    .pllpd(pllpd), .pllreset(pllreset),
    .clkc(clkc), .clkcb(clkcb), .lock(lock),
    .psclk(psclk), .psclksel(psclksel), .psstep(psstep), .psdown(psdown), .psdone(psdone)
    // DRP 端口按需连接
);

PLL 的核心状态信号是 lock：上电或复位后 PLL 重新捕捉，lock 拉高前输出的时钟不可信——所有下游逻辑必须等 lock 有效再释放复位。手册还提醒：切断输入时钟时 VCO 无法完全关闭，会存在最低振荡频率。

另外有一个小而重要的原语 PH1P_PHY_CLOCK_ALIGNER：对齐”参考时钟”和”参考时钟经过全局时钟网络后”两路时钟的相位差（refclk/fbclk 进、clk_out 出、lock 指示锁定），做高速源同步接口的时钟校正时用它。

DSP 系列：SIOU 与它的四个子单元

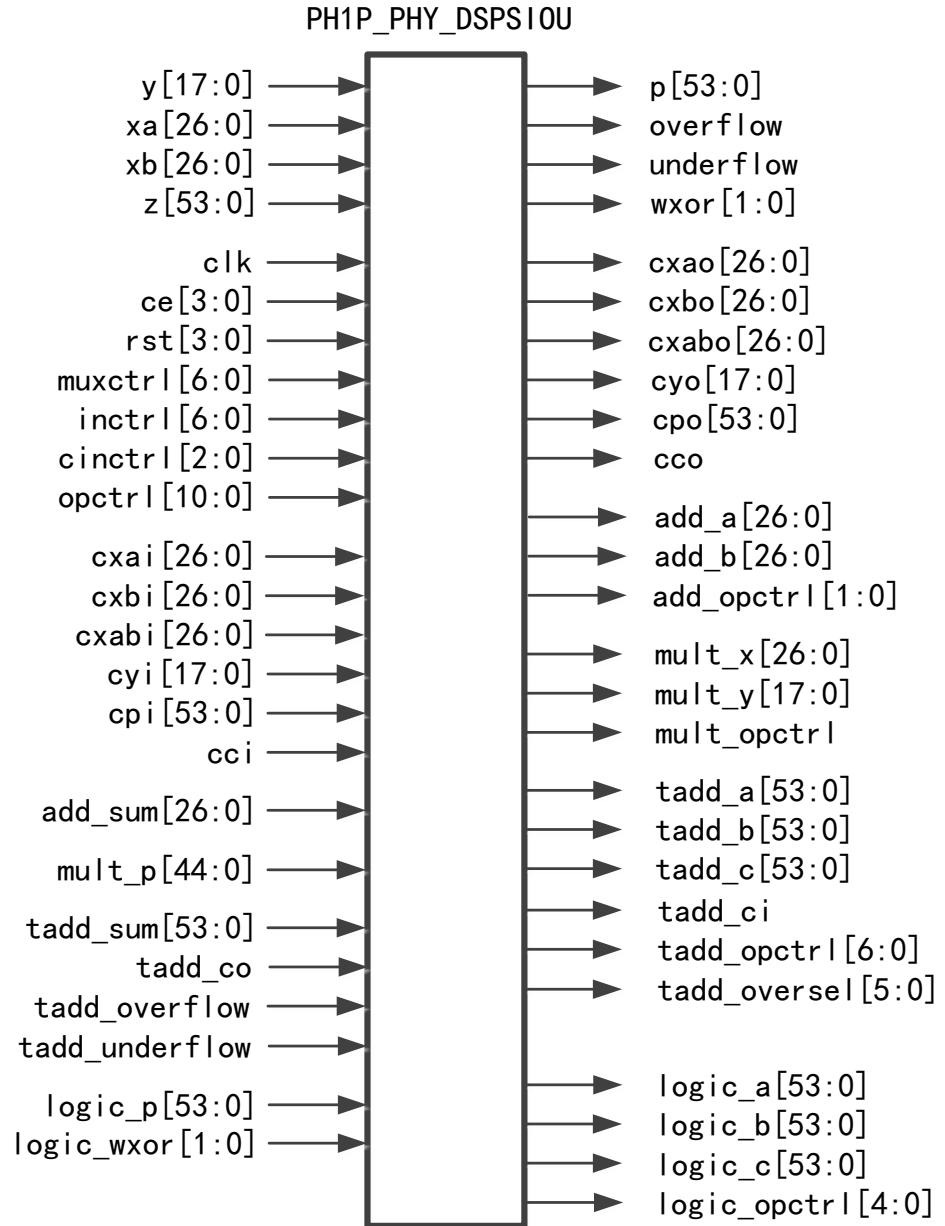

PH1P 的 DSP 是”1 大 4 小”结构：SIOU（信号输入输出与流水线管理单元）是总管家，下辖 AU（27bit 两输入预加器）、MU（27x18 乘法器）、TU（54bit 三输入加减器）、LU（54bit 逻辑运算单元）。平时只需例化 SIOU，它会根据你的配置自动给四个子单元分配数据和控制信号——AU/MU/TU/LU 的原语（DSPADD/DSPMULT/DSPTADD/DSPLOGIC）主要是给 IP Generator 内部用的。

SIOU 的数据通路：xa/xb（各 27bit）进 AU 或 MU，也可拼接成 54bit 进 TU；y（18bit）进 MU；z（54bit）进 TU；结果 p 最大 54bit 输出。运算模式由控制字决定，典型的乘累加配置是：

• opctrl[0]：AU 做加（0）还是减（1）；
• opctrl[1]：MU 的输入选 xa（0）还是 AU 结果 add_sum（1）——选 add_sum 即实现 (xa+xb)×y 的预加乘；
• opctrl[2]：MU 运算模式；
• opctrl[3]/opctrl[10]：最终 p 选乘法结果、逻辑结果还是加法结果；
• opctrl[7:4]：TU/LU 的运算模式（如 4’b0000 = a+b+c+ci）。

级联是 DSP 阵列的精髓：cxai/cxbi/cyai/cpi/cci 系列端口必须与前一级 DSP 直连（不能接外部信号、不能加寄存器、不能用 ChipWatcher 抓取），后级对应输出端口 cxao/cxbo/cyo/cpo/cco 接下一级。做 FIR 滤波、FFT 蝶形运算时，多个 DSP 通过级联形成流水线。

每个数据通路都有独立的寄存器级数参数（XAREG/XBREG/YREG/ZREG/CXAREG…，可选 0/1/2 级）和对应的时钟使能/复位选择参数（CEXA1、RSTXA1 等），全流水设计频率可以拉得很高。注意 inctrl[2:0]（运行时选寄存器级数）优先级高于参数配置，opctrl[1] 优先级高于 inctrl[3]。

PH1P_PHY_DSPSIOU #(
    .CLKMUX("SIG"), .CEMUX("SIG"), .RSTMUX("SIG"),
    .XAREG("1"), .XBREG("1"), .YREG("1"), .ZREG("1"),
    .SROMODE("ASYNC")
    // 其余寄存器/CE/RST 选择参数按流水需求配置
) u_PH1P_PHY_DSPSIOU (
    .clk(clk), .ce(ce), .rst(rst),
    .xa(xa), .xb(xb), .y(y), .z(z),
    .muxctrl(muxctrl), .inctrl(inctrl), .cinctrl(cinctrl), .opctrl(opctrl),
    .p(p), .overflow(overflow), .underflow(underflow), .wxor(wxor)
    // 级联端口按需连接
);

常见坑：DSP 别手搓，用 IP Generator

SIOU 的参数有一百多个，手册原话是”建议用户使用 IP 例化实现 DSP”。理解 opctrl/muxctrl 的语义是为了看懂 IP 生成的代码和调试信号，实际工程里在 IP Generator 里配”乘累加/预加乘”模板，比手写例化可靠得多。

实用杂项：DNA、ECC、MBOOT 和 ADC

DNA：每颗芯片的身份证

PH1P_LOGIC_DNA 可读出 64bit 芯片唯一 DNA，用于产品加密、防拷贝、设备序列号。接口是类 SPI 移位寄存器：dna_clk_i 时钟、dna_shift_n_i 低有效移位使能、dna_din_i 输入、dna_do_o 逐 bit 输出。读写时序详见《UG1305 PH1P 配置用户手册》。

ECC：配置存储器的自检

PH1P_LOGIC_ECC 对配置 SRAM 做在线校验：拉低 ecc_enable_n_i 发起，ecc_clk_o（2~11MHz 可配）是模块自带时钟，ecc_done_o 表示校验完成，ecc_info_o[37:0] 打包输出出错信息——帧地址 [37:15]、DWORD 地址 [14:8]、bit 地址 [7:3]、三类错误标志（sbit/dbit/gcrc）。SEC_OPTION 参数决定发现单 bit 错误后的行为（继续/暂停/修复后继续/修复后暂停），推荐用默认的 CORRECT_AND_CONTINUE 自动纠错。

MBOOT：多套位流轮换启动

在 SPI FLASH 里放两套位流：Primary 出问题时跳到备用位流重新配置。PH1P100 用 MBOOT（下降沿触发），PH1P35/50 用 MBOOT_V2（上升沿触发）——别用错版本。触发条件是 multiboot_code_i == 8'hA5，跳转地址可选静态参数（MULTBOOT_STATIC_ADDR）或动态端口输入。

ADC：片上逐次逼近模数转换器

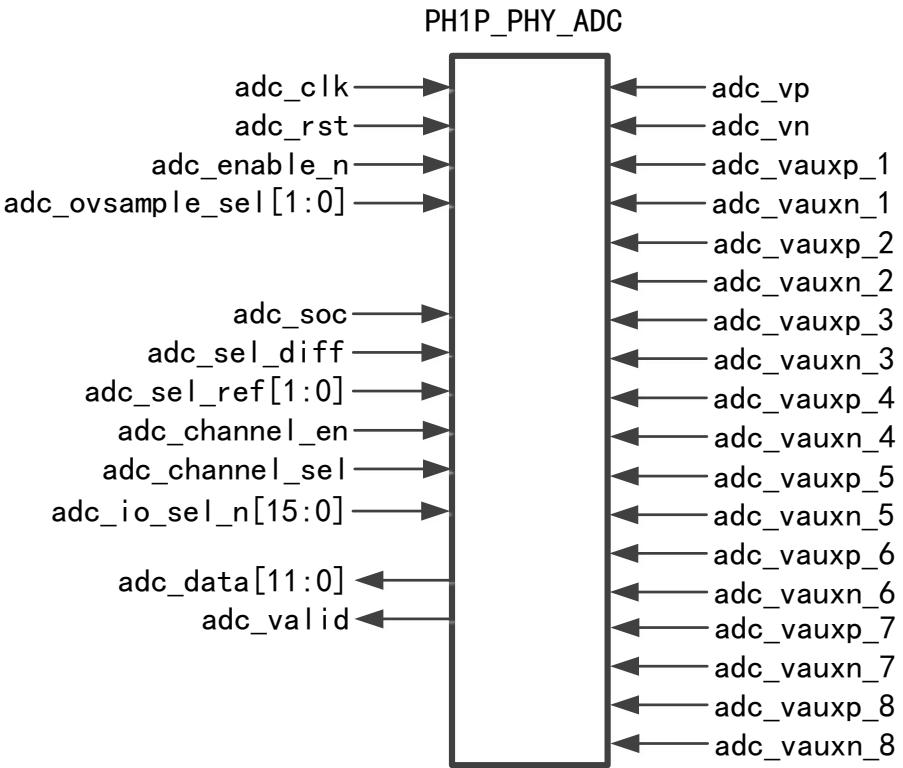

PH1P_PHY_ADC 是 12bit 逐次逼近 ADC，1 路专用差分通道（adc_vp/vn）+ 8 路辅助通道（adc_vauxp/n_18，adc_io_sel_n 低电平有效选通，最多同时使能一路）。控制流：adc_enable_n 低使能 → adc_soc 高启动转换 → adc_valid 拉高时从 adc_data[11:0] 取数。adc_ovsample_sel 支持 1/16/64/256 组采样取平均（2’b002’b11），用吞吐率换精度。adc_sel_ref[1] 还可选内部 0.95V 电压做自检输入——不接外部信号就能验证 ADC 通路好坏。

PH1P_PHY_ADC #(
    .VREF("1.20"), .FILE_PATH("path/file"), .CHANGE_CLK(1000)
) u_PH1P_PHY_ADC (
    .adc_clk(adc_clk), .adc_rst(adc_rst), .adc_enable_n(adc_enable_n),
    .adc_ovsample_sel(adc_ovsample_sel), .adc_soc(adc_soc),
    .adc_sel_diff(adc_sel_diff), .adc_sel_ref(adc_sel_ref),
    .adc_channel_en(adc_channel_en), .adc_channel_sel(adc_channel_sel),
    .adc_io_sel_n(adc_io_sel_n),
    .adc_data(adc_data), .adc_valid(adc_valid),
    .adc_vp(adc_vp), .adc_vn(adc_vn)
    // adc_vauxp/n_1~8 按板卡实际使用连接
);

通关标准：

① 能画出”引脚 → IBUF → IDELAY → IDDR/SERDES → 逻辑 → ODDR → OBUF → 引脚”的信号旅程图，并说出每一级原语的名字； ② 能按覆盖范围排出 GCLK > MLCLK > LCLK/SCLK/HCLK 的时钟层级，并解释 PLL 的 lock 信号为什么必须参与复位释放； ③ 能说出 DSP 的五大单元组成，解释 cxai/cxao 级联端口的连接规则（直连、不加寄存器）。

HR BANK 和 HD BANK 的原语能混用吗？

不能。IDDR、ODELAY、SERDES 等原语都有 HR 和 HD 两个版本（如 PH1P_LOGIC_IDDR 与 PH1P_LOGIC_HD_IDDR），它们对应不同类型的 IO Bank，参数集合也不同（HR 版 IDDR 的对齐参数叫 PIPEMODE，HD 版叫 MODE 且有三种对齐选项）。例化前先在封装文件里确认目标引脚属于哪个 Bank，用错版本工具会报错或行为异常。

为什么 GCLK 切换时钟会"丢一个时钟沿"，这一定是坏事吗？

无毛刺模式下，切换发生在被选中时钟的安全沿上，为避免输出出现比半个周期还窄的”残沿”（毛刺可能导致下游 DFF 违反最小脉宽要求），模块宁可丢掉一个完整时钟沿。对时钟切换来说这是必要代价——毛刺比丢沿危险得多。设计下游逻辑时要允许切换瞬间有一个周期的空档。

MBOOT 和 MBOOT_V2 触发极性相反，怎么记住？

按器件代际记：老一代 PH1P100 用 MBOOT，multiboot_en_n_i1 下降沿有效（名字里带 _n）；新一代 PH1P35/50 用 MBOOT_V2，multiboot_en_i1 上升沿有效（名字不带 _n）。端口名里的 n 后缀就是极性提示，和 rstan 这类低有效复位同名规则一致。
